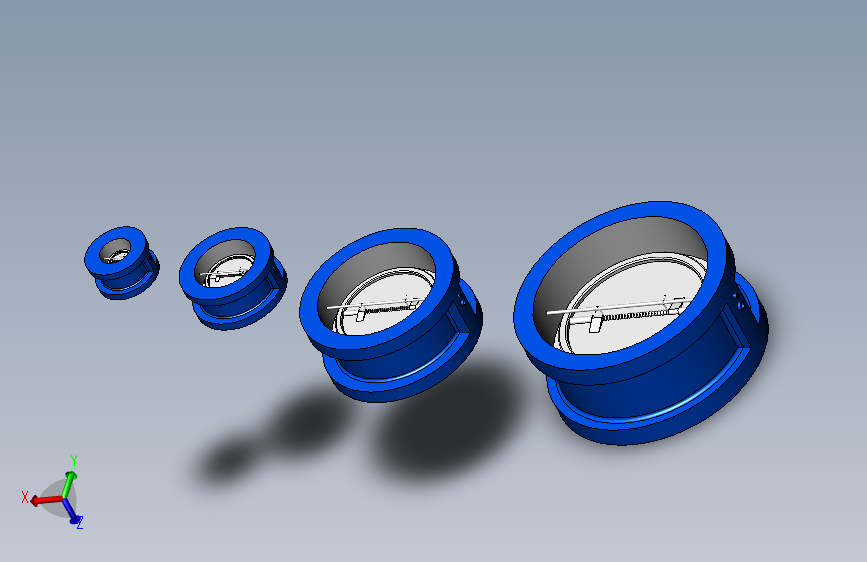

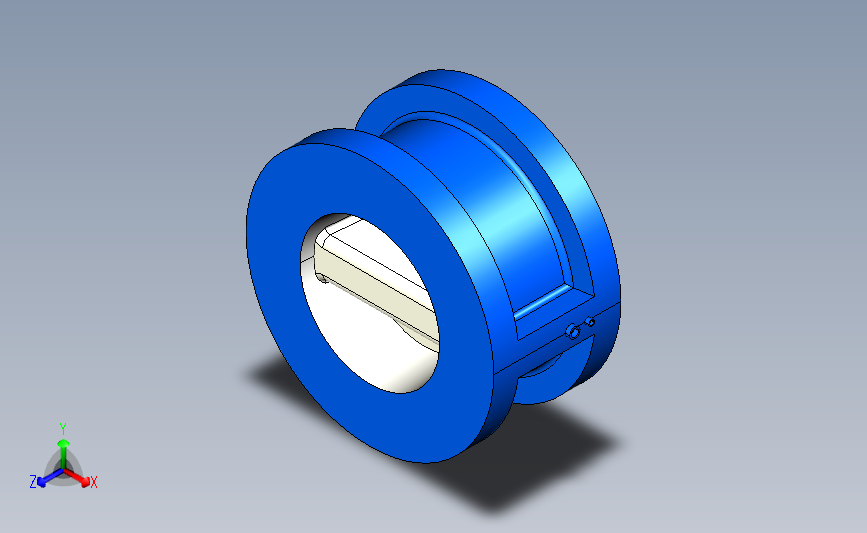

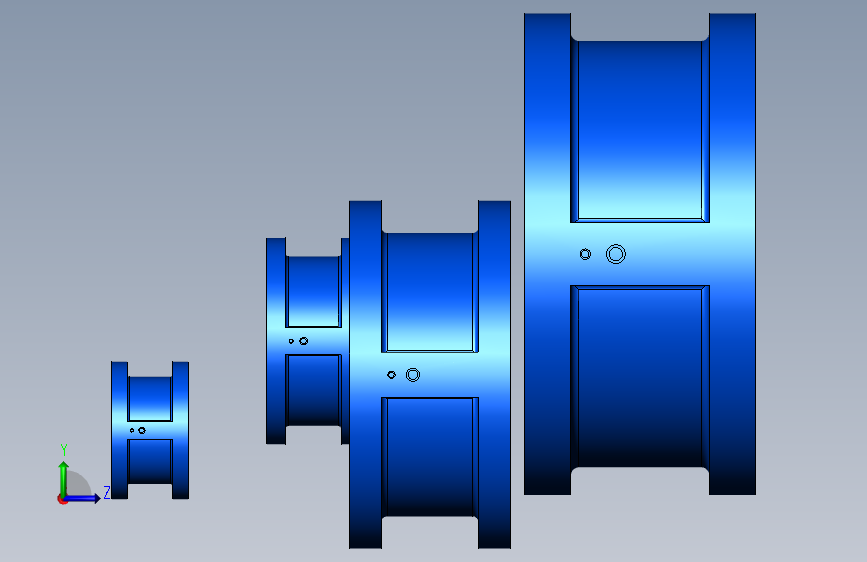

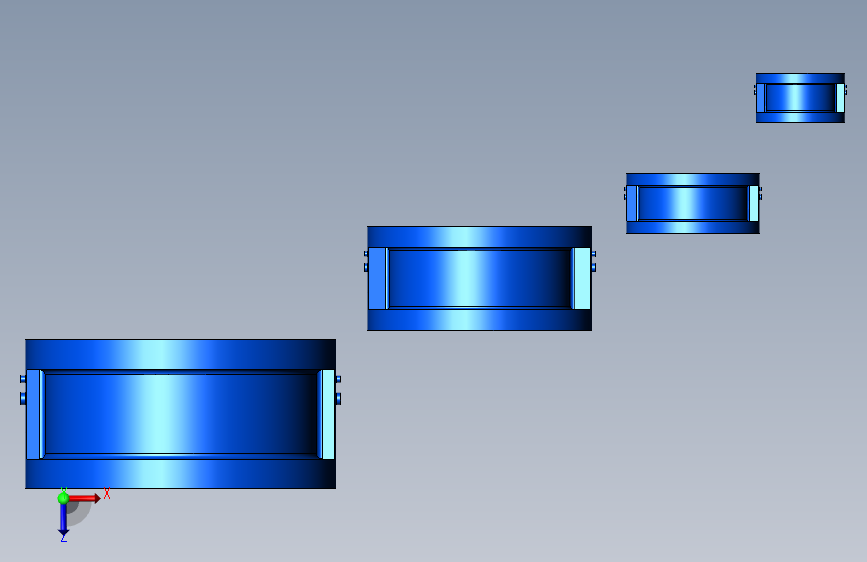

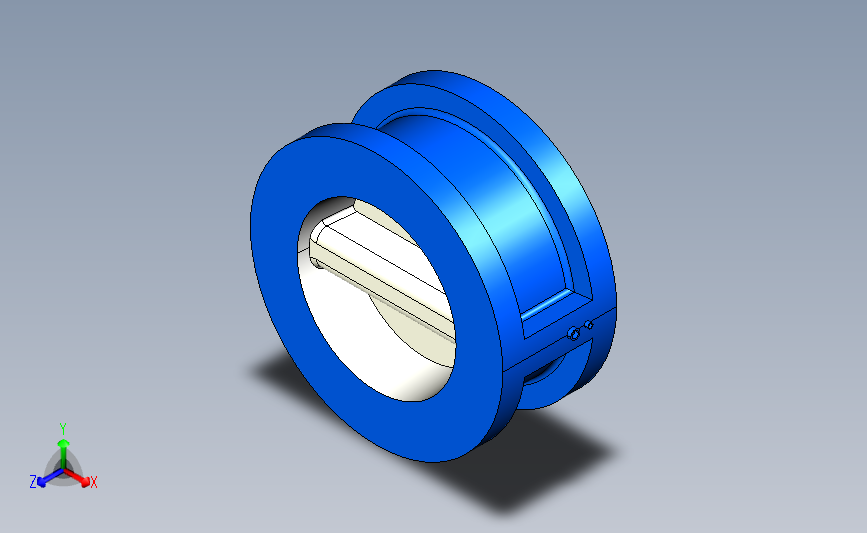

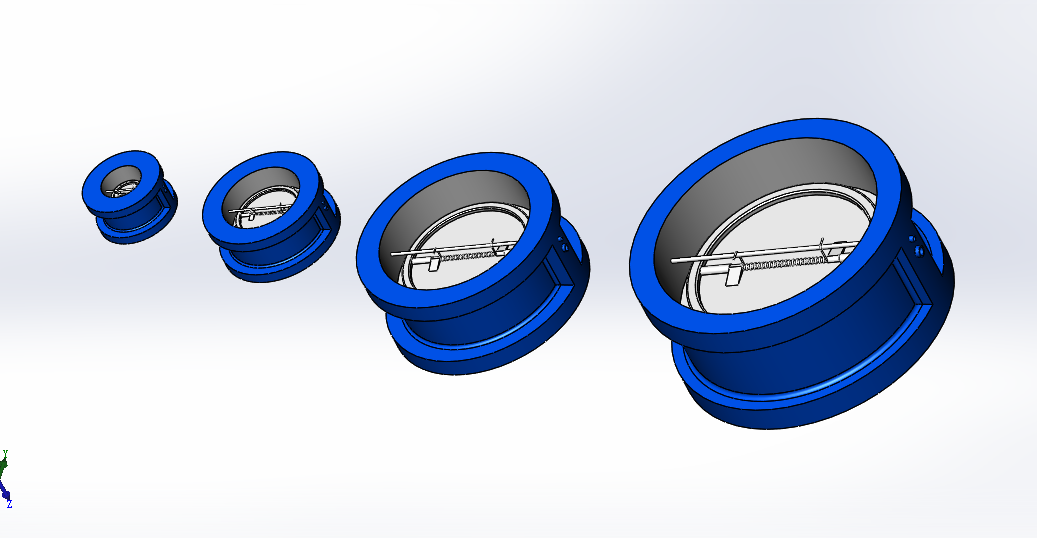

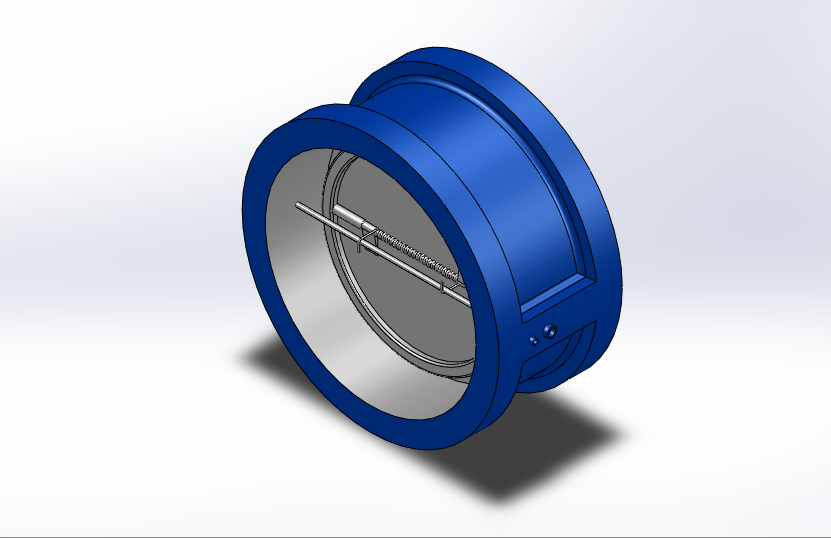

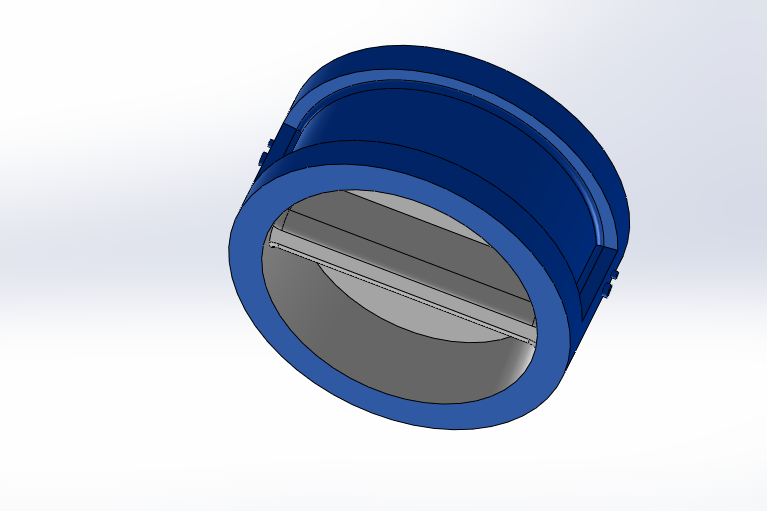

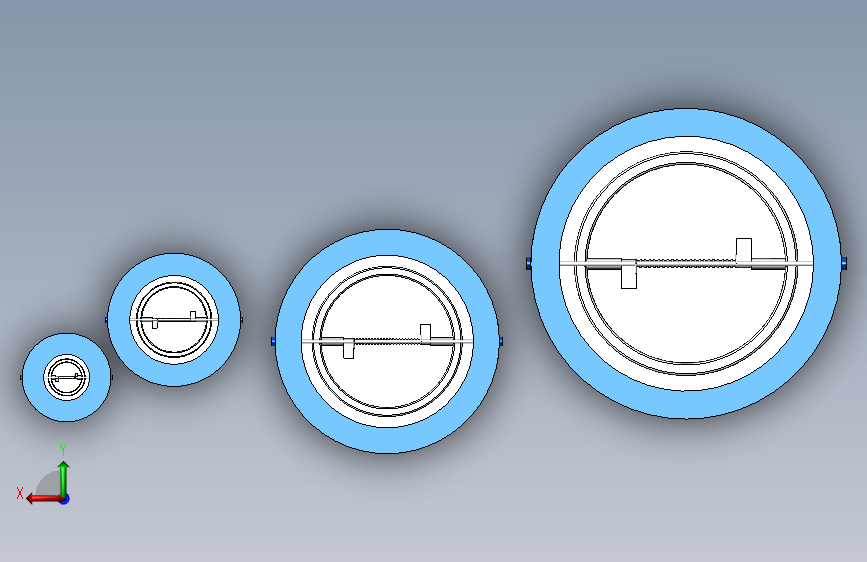

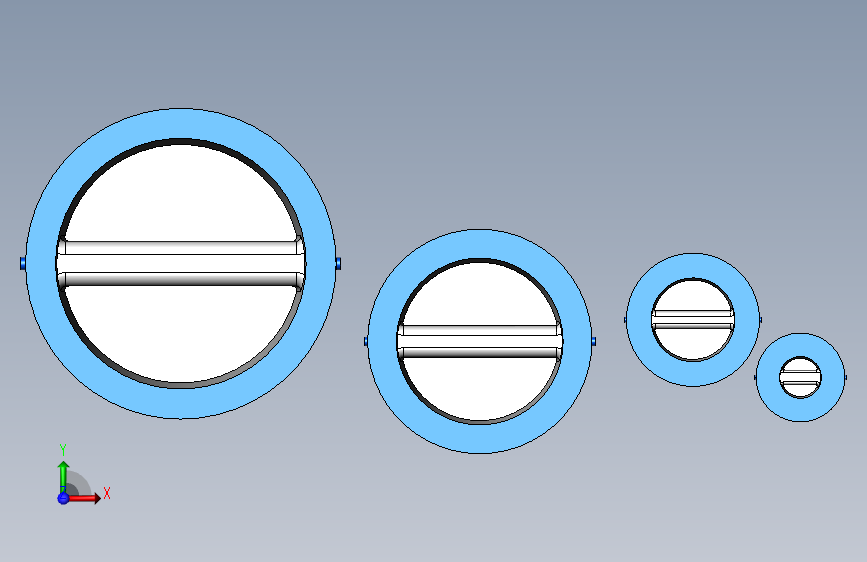

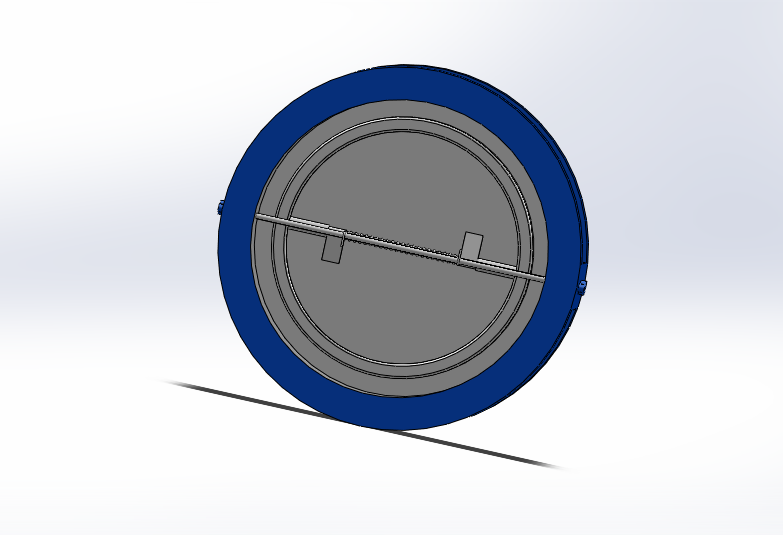

4款H76H-Y-F-PN1.6对夹双板止回阀
（ID:2011873）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | H76H╱Y╱F-PN1.6对夹双板止回阀[H76F].sldprt | 469.28K |
| 2 | H76H╱Y╱F-PN1.6对夹双板止回阀[H76F]3.sldprt | 472.94K |
| 3 | H76H╱Y╱F-PN1.6对夹双板止回阀[H76H].sldprt | 459.97K |
| 4 | H76H╱Y╱F-PN1.6对夹双板止回阀[H76Y].sldprt | 499.02K |
| 5 | 装配体27.SLDASM | 757.67K |
此图纸下载需要23金币
立即下载
发布者
模型信息
图纸ID：2011873
图纸格式：sldprt,sldasm
文件大小：2.48M
所需金币：23
上传时间：2025-04-11 20:51:48
是否可编辑：不可修改，不包括参数
软件版本：SOLIDWORKS 2016
标签
止回阀
图纸简介
H76H-Y-F-PN1.6对夹双板止回阀 ，是一种用于阻止介质逆向流动的装置，主要应用于纯净管路、工业、环保、水处理以及高层建筑给排水管路中。它采用对夹连接方式，由阀体、阀瓣、阀杆及弹簧等零件组成
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
![H76H╱Y╱F-PN1.6对夹双板止回阀[H76H]900](https://html.lazystones.com/lazy/355363/image/2ce4ee71-ff99-42b1-927e-09ed7228bdd6%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)
![H76H╱Y╱F-PN10.0对夹双板止回阀[H76H]250.step](https://html.lazystones.com/lazy/356492/image/21dfd95e-6bf8-4e37-864b-fa2aaf9e616d%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)
![H76H╱Y╱F-PN1.0对夹双板止回阀[H76Y]100](https://html.lazystones.com/lazy/355337/image/939a172f-146c-4a6c-860d-816a5a6ebfb4%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

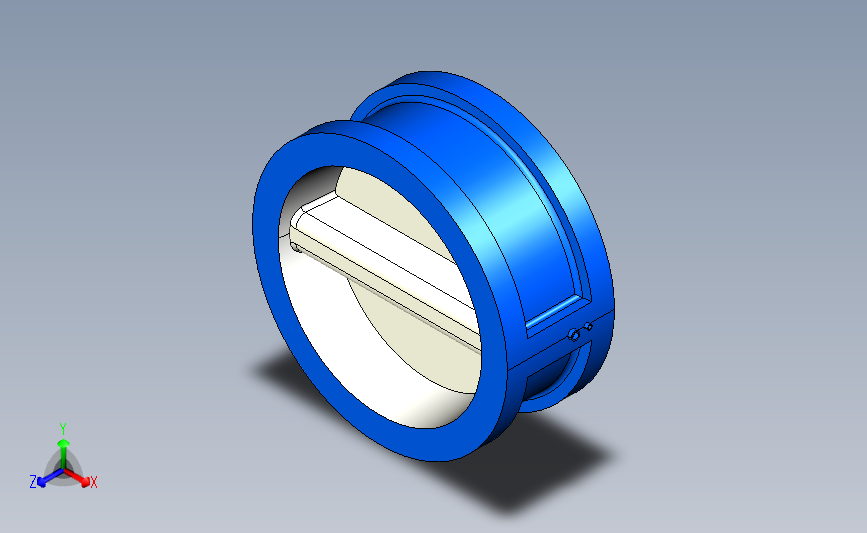

![H76H╱Y╱F-PN1.6对夹双板止回阀[H76H]350](https://html.lazystones.com/lazy/355356/image/5c5c5778-2649-493b-ae57-bc2d20e3641d%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

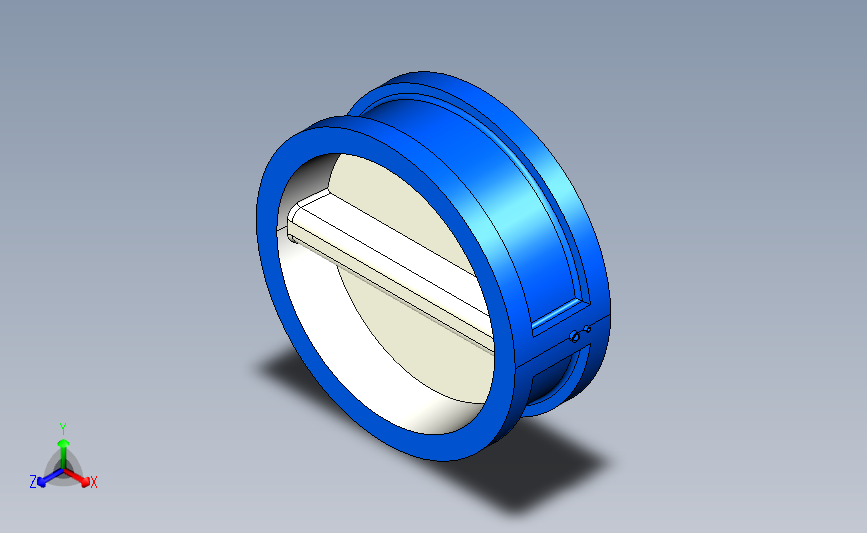

![H76H╱Y╱F-PN1.0对夹双板止回阀[H76Y]500](https://html.lazystones.com/lazy/355344/image/eb951a2d-b050-4694-8bc8-d07ce7b490d7%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

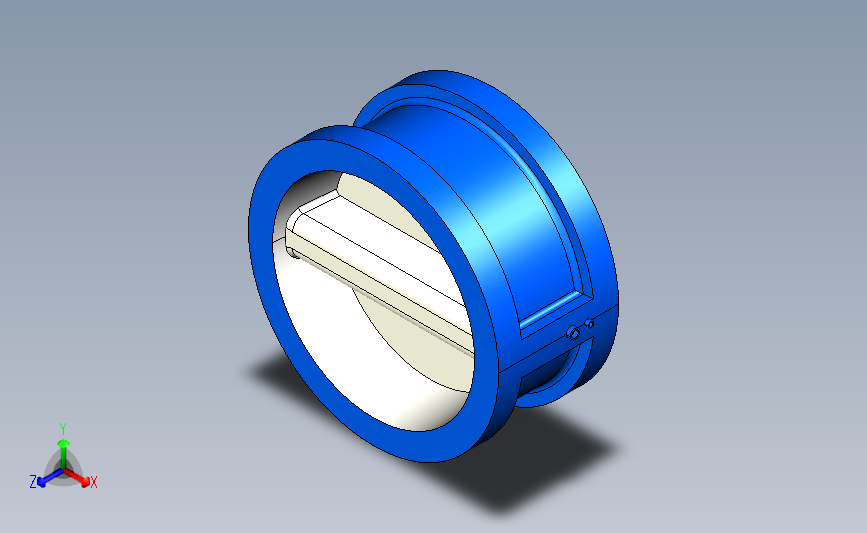

![H76H╱Y╱F-PN1.0对夹双板止回阀[H76Y]300](https://html.lazystones.com/lazy/355341/image/8c8d1944-5b8b-40eb-951d-4627d2a994b0%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)

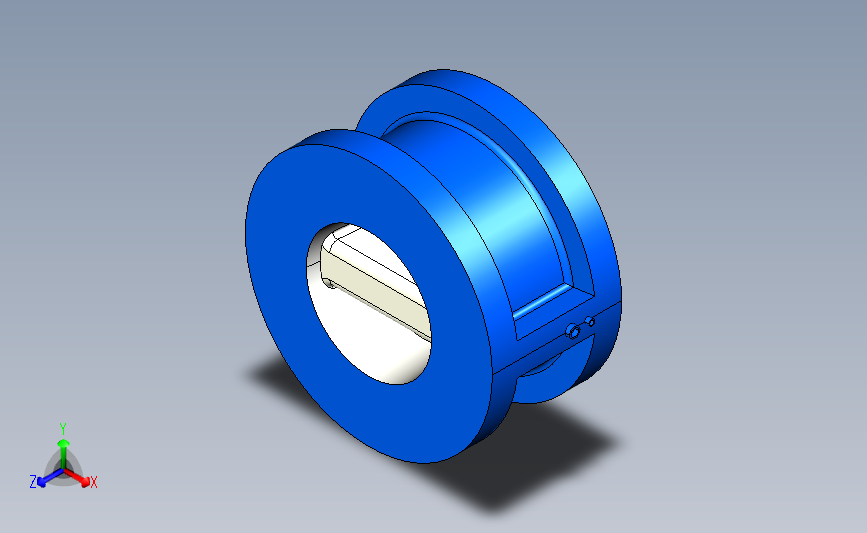

![H76H╱Y╱F-PN1.6对夹双板止回阀[H76H]65](https://html.lazystones.com/lazy/355348/image/8013dd92-4526-4aef-9ac6-8975c5189c03%E5%8E%9F%E5%9B%BE%28%E4%B8%BB%290.png)
