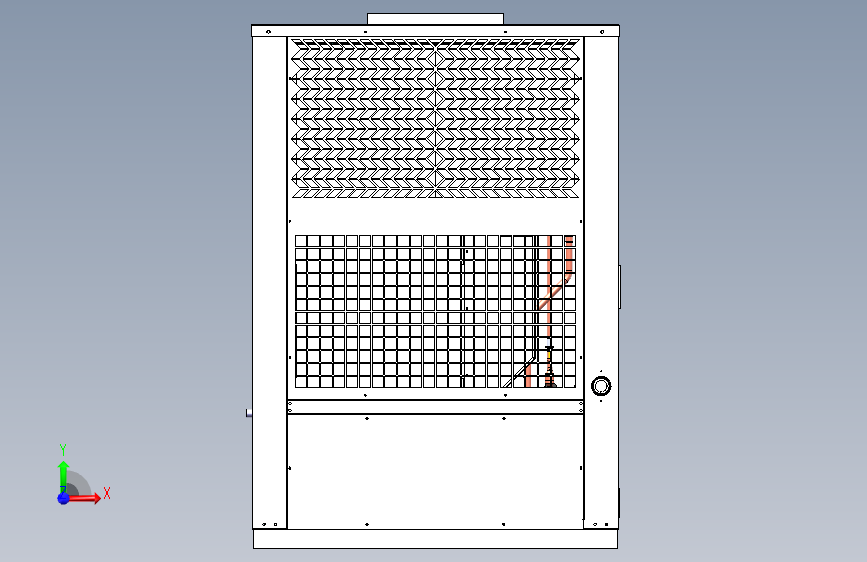

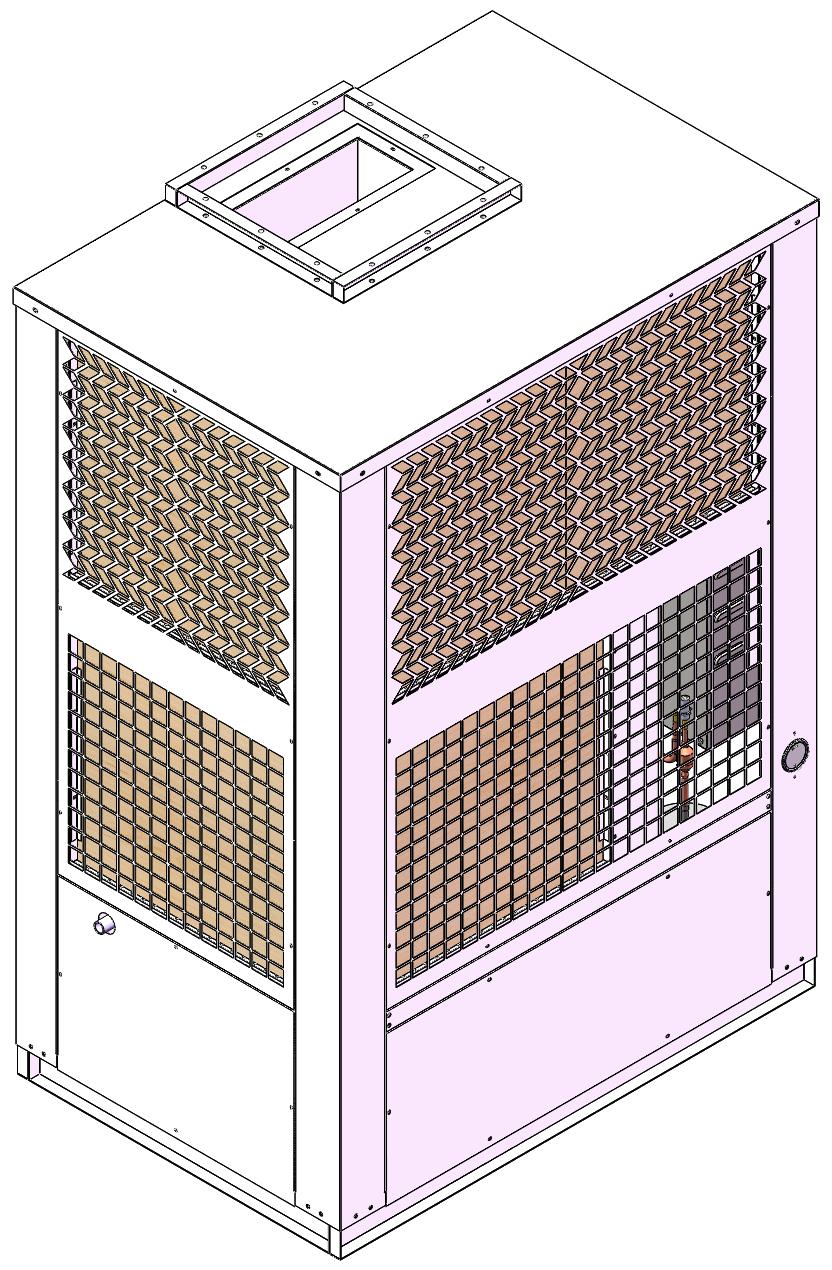

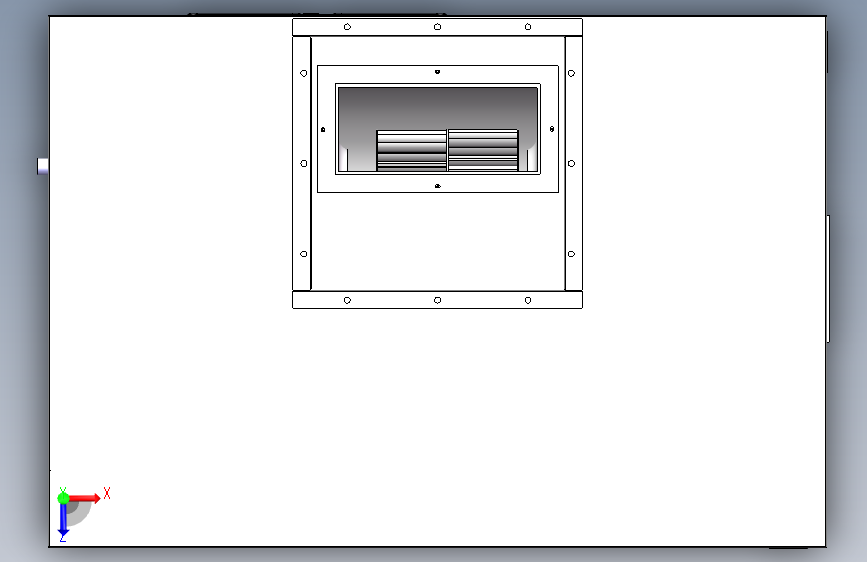

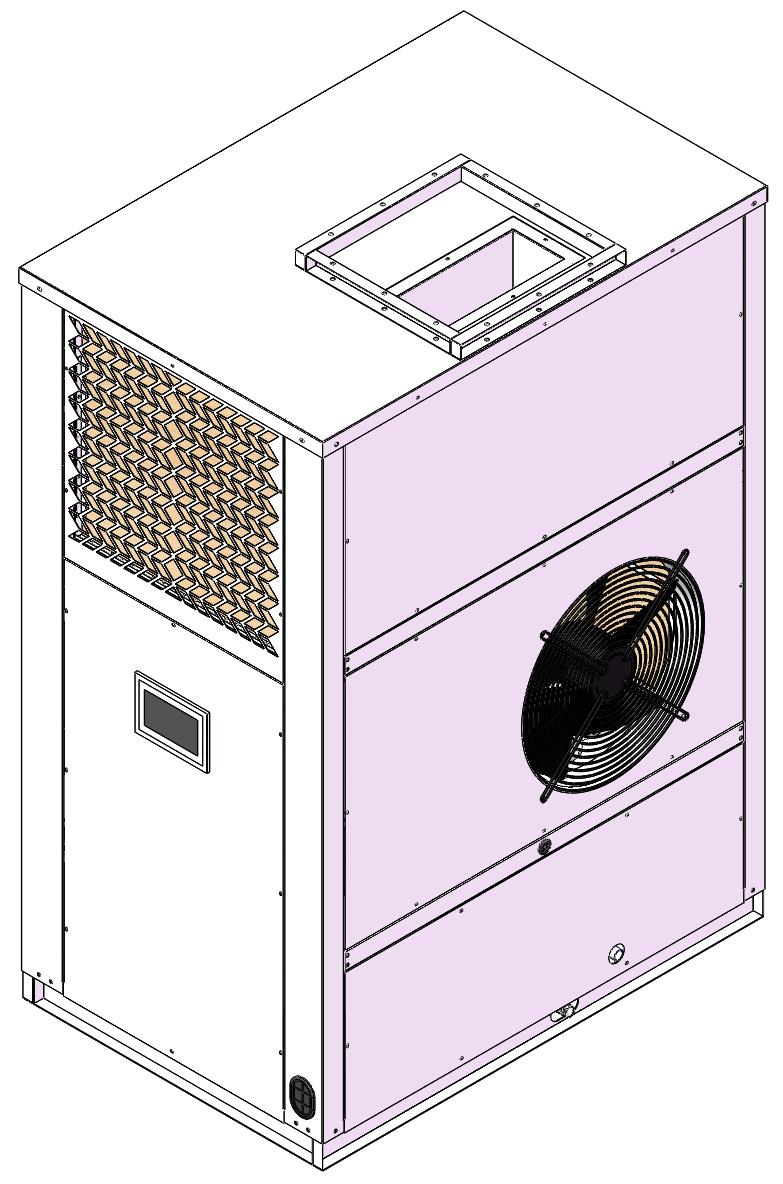

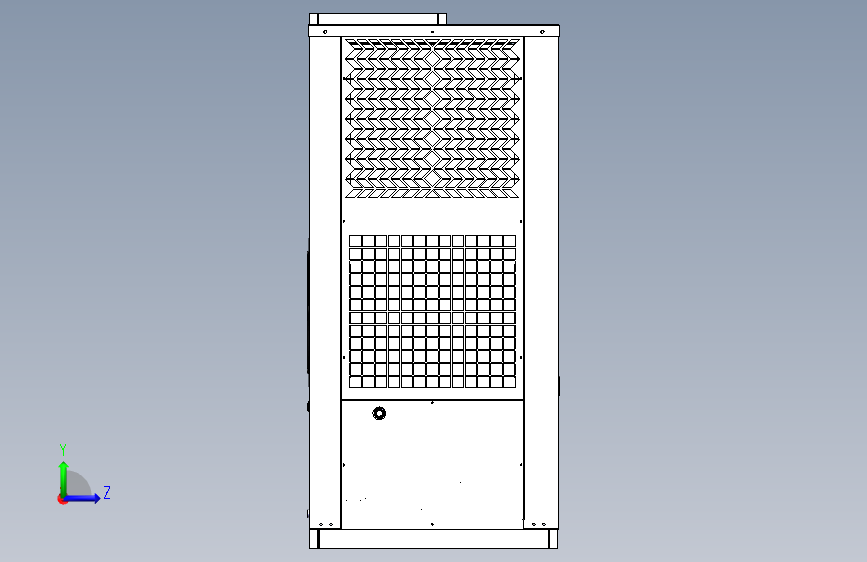

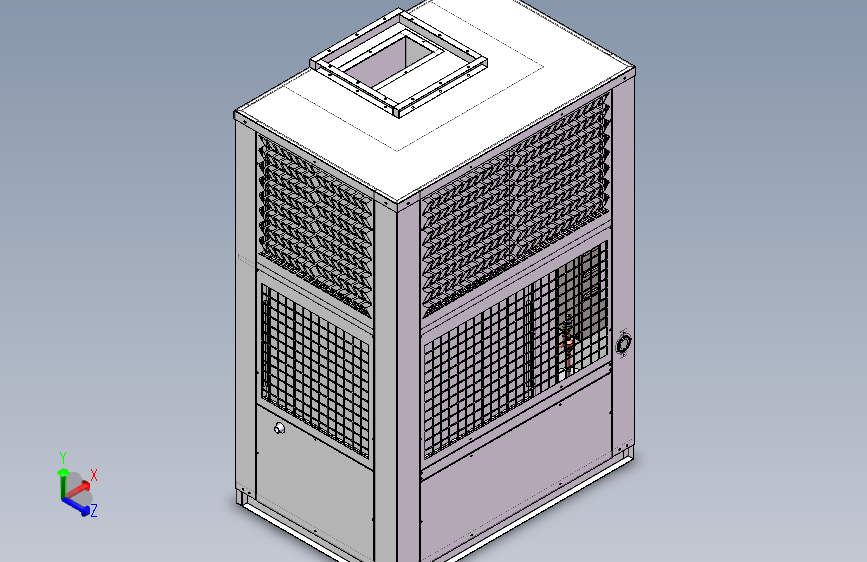

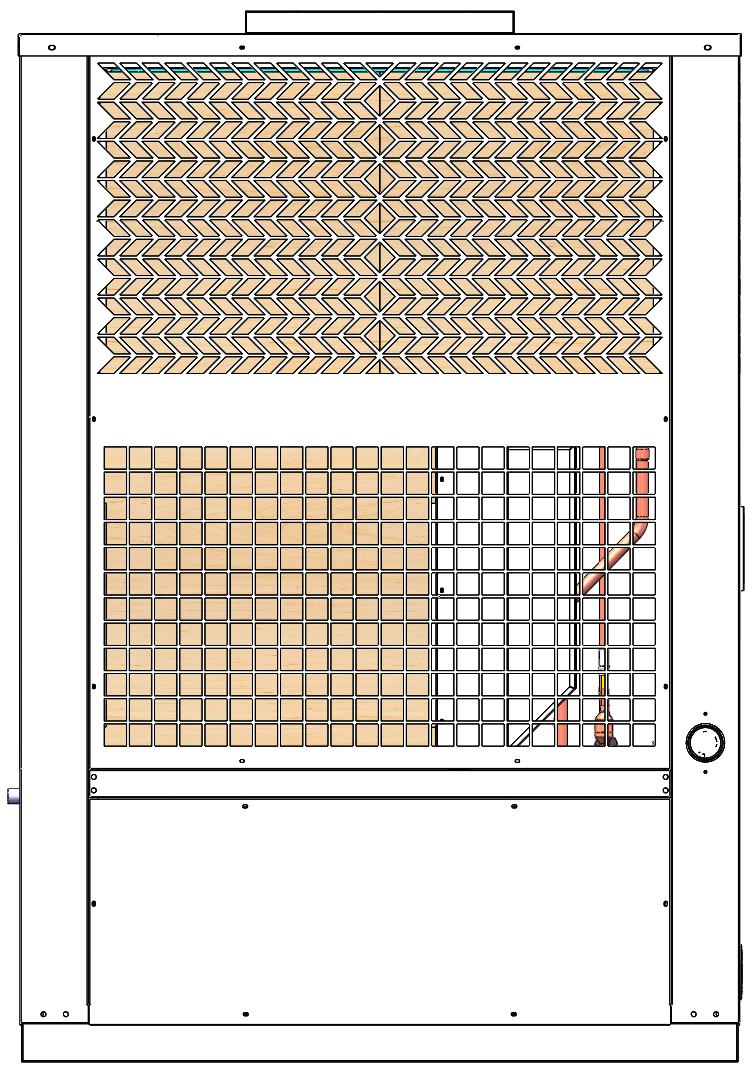

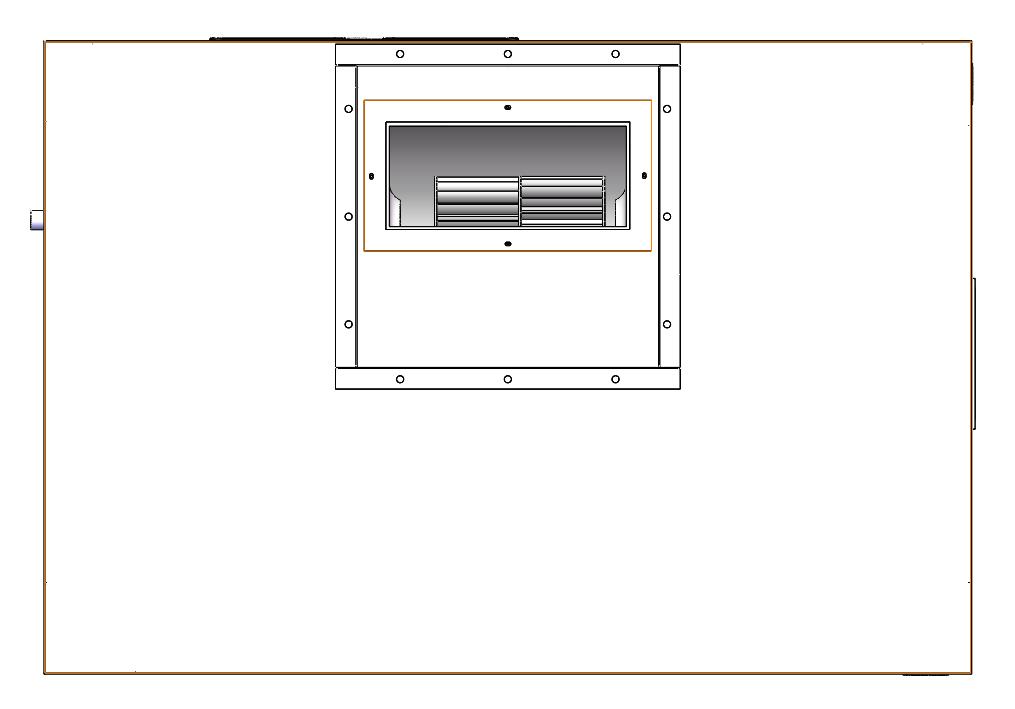

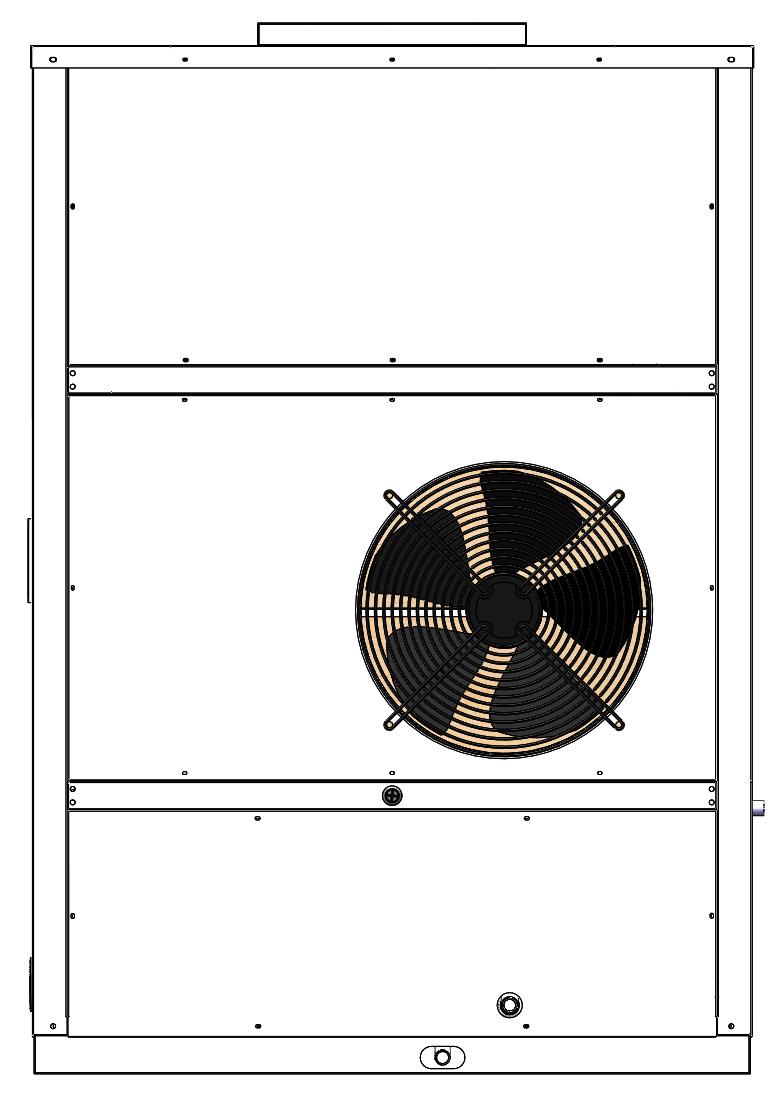

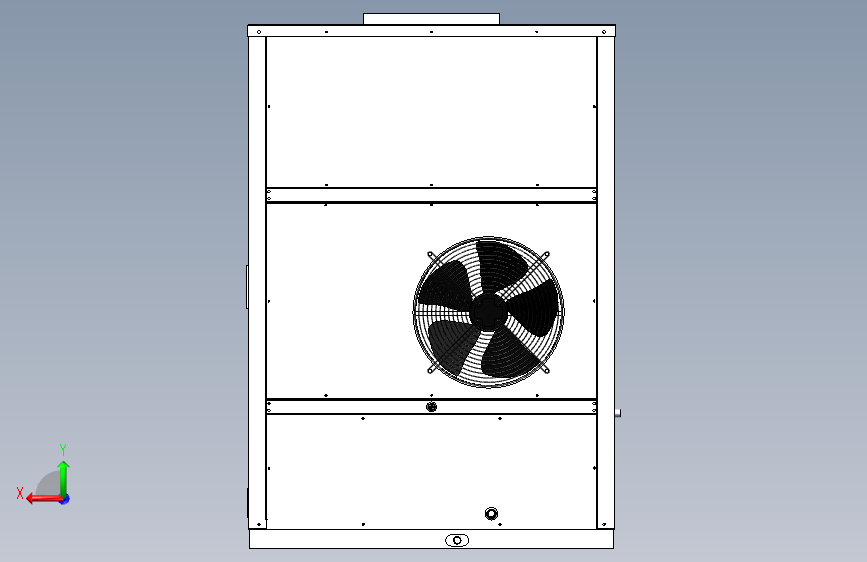

15kW蒸发式水帘空调一体机（ID:2018491）
0.png)
4.png)
3.png)
2.png)
1.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.jpg | 229.67K |
| 2 | 17445410574506.zip | 106.33M |
| 3 | 2.jpg | 124.70K |
| 4 | 3.jpg | 177.35K |
| 5 | 4.jpg | 66.41K |
| 6 | 5.jpg | 34.08K |
| 7 | 蒸发式空调总装配.STEP | 71.36M |
| 8 | 1寸90度弯头.SLDPRT | 125.62K |
| 9 | 1寸三通.SLDPRT | 93.63K |
| 10 | 1寸内螺纹-32mm直连.SLDPRT | 362.50K |
| 11 | 1寸外螺纹-32mm直连.SLDPRT | 341.90K |
| 12 | 1寸外螺纹管-30mm.SLDPRT | 486.01K |
| 13 | 1寸外螺纹管30mm.SLDPRT | 485.55K |
| 14 | 1寸阀门.SLDPRT | 183.33K |
| 15 | 50外径管-25mm.SLDPRT | 79.23K |
| 16 | 6分三通.SLDPRT | 93.92K |
| 17 | 6分内螺纹-25mm直连.SLDPRT | 381.25K |
| 18 | 6分阀门.SLDPRT | 178.51K |
| 19 | 9.52连接管.SLDPRT | 55.53K |
| 20 | DN20外螺纹排水管.SLDPRT | 395.70K |
| 21 | DN20直管1.SLDPRT | 68.06K |
| 22 | DN20直管2.SLDPRT | 67.76K |
| 23 | DN20直管3.SLDPRT | 67.11K |
| 24 | DN20直管4.SLDPRT | 67.92K |
| 25 | DN25直管1.SLDPRT | 61.85K |
| 26 | DN25直管10.SLDPRT | 68.13K |
| 27 | DN25直管11.SLDPRT | 67.52K |
| 28 | DN25直管12.SLDPRT | 61.98K |
| 29 | DN25直管13.SLDPRT | 68.26K |
| 30 | DN25直管14.SLDPRT | 59.82K |
| 31 | DN25直管15.SLDPRT | 68.33K |
| 32 | DN25直管2.SLDPRT | 70.24K |
| 33 | DN25直管3.SLDPRT | 68.67K |
| 34 | DN25直管4.SLDPRT | 66.93K |
| 35 | DN25直管5.SLDPRT | 69.31K |
| 36 | DN25直管6.SLDPRT | 65.35K |
| 37 | DN25直管7.SLDPRT | 68.83K |
| 38 | DN25直管8.SLDPRT | 68.93K |
| 39 | DN25直管9.SLDPRT | 68.03K |
| 40 | Y型过滤器DN25.SLDPRT | 114.12K |
| 41 | 三通.SLDPRT | 500.24K |
| 42 | 侧板1.SLDPRT | 222.37K |
| 43 | 侧板2.SLDPRT | 259.87K |
| 44 | 六角快速接头.SLDPRT | 553.11K |
| 45 | 六角快速接头2.SLDPRT | 552.06K |
| 46 | 内六角螺栓.SLDPRT | 412.99K |
| 47 | 内牙接头.SLDPRT | 677.29K |
| 48 | 内牙接头2.SLDPRT | 675.85K |
| 49 | 冷凝器布水器.SLDASM | 816.71K |
| 50 | 减震块12.7.SLDPRT | 55.89K |
| 51 | 分配器进口管.SLDPRT | 52.61K |
| 52 | 分配器连接管1.SLDPRT | 64.42K |
| 53 | 分配器连接管2.SLDPRT | 119.91K |
| 54 | 前上面板.SLDPRT | 2.34M |
| 55 | 前上面板加强筋.SLDPRT | 81.77K |
| 56 | 前上面板组件.SLDASM | 642.55K |
| 57 | 前下面板.SLDPRT | 168.91K |
| 58 | 前右立柱.SLDPRT | 434.61K |
| 59 | 前左立柱.SLDPRT | 441.12K |
| 60 | 前横梁.SLDPRT | 249.09K |
| 61 | 加强筋1.SLDPRT | 110.89K |
| 62 | 加强筋2.SLDPRT | 114.58K |
| 63 | 加强筋3.SLDPRT | 129.56K |
| 64 | 加强筋4.SLDPRT | 113.21K |
| 65 | 加强筋5.SLDPRT | 101.95K |
| 66 | 压力表.SLDPRT | 167.13K |
| 67 | 压力表固定板.SLDPRT | 138.92K |
| 68 | 压缩机.SLDPRT | 599.96K |
| 69 | 右上面板.SLDPRT | 1.30M |
| 70 | 右下面板.SLDPRT | 198.78K |
| 71 | 后上横梁.SLDPRT | 258.29K |
| 72 | 后上面板.SLDPRT | 168.28K |
| 73 | 后下横梁.SLDPRT | 280.35K |
| 74 | 后下面板.SLDPRT | 183.55K |
| 75 | 后右立柱.SLDPRT | 401.51K |
| 76 | 后左立柱.SLDPRT | 418.82K |
| 77 | 回气管.SLDPRT | 181.45K |
| 78 | 均水板2-1.SLDPRT | 237.15K |
| 79 | 均水板2-2.SLDPRT | 330.72K |
| 80 | 均水板2-3.SLDPRT | 248.11K |
| 81 | 工艺管L型.SLDPRT | 98.21K |
| 82 | 工艺管L型管.SLDPRT | 86.08K |
| 83 | 左上面板.SLDPRT | 2.73M |
| 84 | 左上面板加强筋.SLDPRT | 82.25K |
| 85 | 左上面板组件.SLDASM | 461.41K |
| 86 | 左下面板.SLDPRT | 168.32K |
| 87 | 布水槽1.SLDPRT | 1.31M |
| 88 | 布水槽2.SLDPRT | 1.74M |
| 89 | 底盘.SLDPRT | 947.24K |
| 90 | 底盘组件.SLDASM | 709.47K |
| 91 | 引流板.SLDPRT | 163.28K |
| 92 | 弯头R25-9.52.SLDPRT | 192.72K |
| 93 | 护线圈.SLDPRT | 134.29K |
| 94 | 挡板1.SLDPRT | 160.91K |
| 95 | 挡板2.SLDPRT | 281.77K |
| 96 | 挡板3.SLDPRT | 159.63K |
| 97 | 挡板4.SLDPRT | 143.42K |
| 98 | 挡板5.SLDPRT | 140.54K |
| 99 | 挡板6.SLDPRT | 251.25K |
| 100 | 挡水管30.SLDPRT | 76.20K |
| 101 | 挡水管40.SLDPRT | 79.18K |
| 102 | 挡水管50.SLDPRT | 81.30K |
| 103 | 排气管1.SLDPRT | 122.82K |
| 104 | 排气管2.SLDPRT | 169.22K |
| 105 | 排水管DN20外螺纹.SLDPRT | 351.05K |
| 106 | 排水管DN25外螺纹.SLDPRT | 440.85K |
| 107 | 接水盘.SLDPRT | 630.97K |
| 108 | 接水盘加强筋.SLDPRT | 91.21K |
| 109 | 接水盘组件.SLDASM | 194.00K |
| 110 | 栏杆500×1000.SLDPRT | 90.61K |
| 111 | 栏杆500×600.SLDPRT | 91.04K |
| 112 | 检验阀体L型.SLDPRT | 349.06K |
| 113 | 椭圆橡胶盖黑色大封盖60x90.SLDPRT | 137.45K |
| 114 | 气液分离器.SLDPRT | 333.00K |
| 115 | 水接头.SLDPRT | 411.41K |
| 116 | 水泵1.SLDASM | 3.54M |
| 117 | 水泵2.SLDASM | 1.43M |
| 118 | 水泵固定板1.SLDPRT | 117.30K |
| 119 | 水泵固定板2.SLDPRT | 119.86K |
| 120 | 水管固定板.SLDPRT | 102.33K |
| 121 | 水箱盘.SLDPRT | 461.15K |
| 122 | 水箱组件.SLDASM | 1.23M |
| 123 | 水箱脚.SLDPRT | 188.39K |
| 124 | 泵体.SLDPRT | 1.07M |
| 125 | 泵壳-130.SLDPRT | 1.38M |
| 126 | 泵壳1.SLDPRT | 4.19M |
| 127 | 泵壳2内部件接线盒.SLDPRT | 2.82M |
| 128 | 浮球阀.SLDASM | 366.95K |
| 129 | 浮球阀接口.SLDPRT | 411.92K |
| 130 | 浮球阀浮球.SLDPRT | 146.39K |
| 131 | 湿帘550x500x100.SLDPRT | 235.47K |
| 132 | 湿帘600x550x100.SLDPRT | 192.01K |
| 133 | 湿帘固定板.SLDPRT | 93.42K |
| 134 | 湿帘架500×1000.SLDPRT | 435.03K |
| 135 | 湿帘架500×600.SLDPRT | 375.88K |
| 136 | 湿帘架组件550×1000.SLDASM | 162.45K |
| 137 | 湿帘架组件550×600.SLDASM | 143.36K |
| 138 | 溢流管.SLDPRT | 71.95K |
| 139 | 电器盒.SLDPRT | 3.78M |
| 140 | 电器盒安装板.SLDPRT | 96.28K |
| 141 | 电子膨胀阀DPFTS12.4C.SLDPRT | 182.85K |
| 142 | 电箱组件.SLDASM | 3.07M |
| 143 | 短法兰.SLDPRT | 138.08K |
| 144 | 离心风机.SLDASM | 309.01K |
| 145 | 结构框架.SLDASM | 4.92M |
| 146 | 罐体.SLDPRT | 198.23K |
| 147 | 脚架1.SLDPRT | 96.17K |
| 148 | 脚架2.SLDPRT | 93.19K |
| 149 | 蒸发器.SLDASM | 803.99K |
| 150 | 蒸发器.SLDPRT | 786.32K |
| 151 | 蒸发器出气管.SLDPRT | 121.08K |
| 152 | 蒸发器布水器.SLDASM | 952.15K |
| 153 | 蒸发式空调总装配.SLDASM | 18.02M |
| 154 | 螺栓M8×40.SLDPRT | 191.87K |
| 155 | 衬板.SLDPRT | 189.27K |
| 156 | 触控屏.SLDPRT | 730.35K |
| 157 | 轴流风机.SLDPRT | 715.44K |
| 158 | 过滤器（∮9.7X2，80目）.SLDPRT | 206.60K |
| 159 | 铜管固定板.SLDPRT | 165.89K |
| 160 | 长法兰.SLDPRT | 137.21K |
| 161 | 隔水板1.SLDPRT | 231.35K |
| 162 | 隔水板2.SLDPRT | 184.84K |
| 163 | 隔水板3.SLDPRT | 192.99K |
| 164 | 集气管.SLDPRT | 246.06K |
| 165 | 顶盖.SLDPRT | 259.90K |
| 166 | 顶盖组件.SLDASM | 136.40K |
| 167 | 风叶.SLDPRT | 436.84K |
| 168 | 风机壳体.SLDPRT | 197.90K |
| 169 | 风机脚架.SLDPRT | 131.84K |
| 170 | 风机面板.SLDPRT | 260.43K |
| 171 | 风机面板加强筋1.SLDPRT | 71.09K |
| 172 | 风机面板加强筋2.SLDPRT | 71.59K |
| 173 | 风机面板组件.SLDASM | 137.07K |
| 174 | 风道.SLDPRT | 253.03K |
| 175 | 高效罐.SLDASM | 672.85K |
| 176 | 高效罐出液管.SLDPRT | 62.42K |
| 177 | 黄铜分配器12-12.7mm.SLDPRT | 209.34K |
此图纸下载需要45金币
立即下载
发布者
威鸽
创作: 4
粉丝: 0
加入时间：2025-02-05
模型信息
图纸格式：step,sldprt,sldasm
文件大小：108.88M
所需金币：45
上传时间：2025-04-13 18:44:35
是否可编辑：可修改，不包括参数
版本：SOLIDWORKS 2021
标签
空调
湿帘
水帘
制冷
压缩机
图纸简介
空气经过湿帘/水帘材料进行冷却后，再经过蒸发器进行降温，原理是利用水蒸发潜热吸收空气的显热，同时回收冷凝水的冷量对冷却水降温，以便达到节能目的。模型不包含电气控制系统相关部件。备注：本模型为示意图，不能用于实际生产，仅供个人学习、非商业用途使用。未经明确授权，禁止将本模型用于任何商业目的。请使用SolidWorks2021打开文件。
