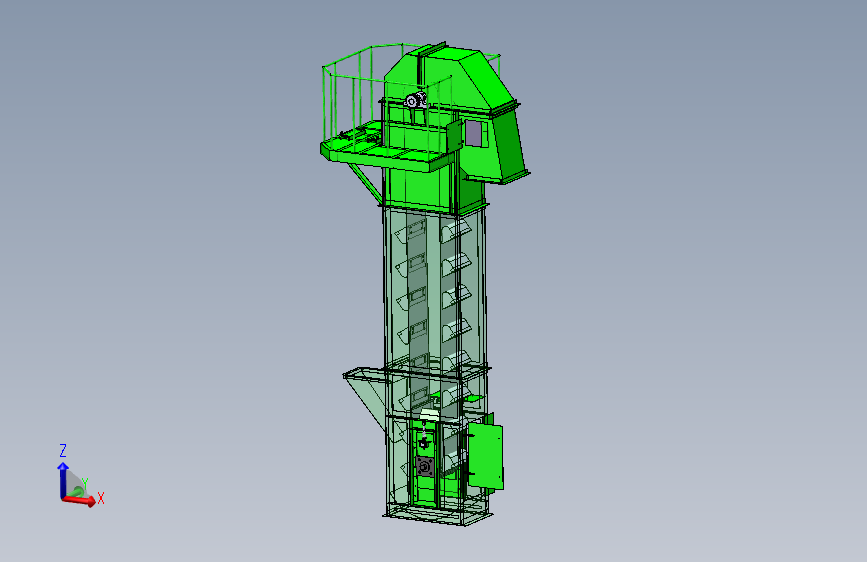

TH500三维图提升（ID:2035295）

机械设备 / 非标机械 / TH500三维图提升

©非原创

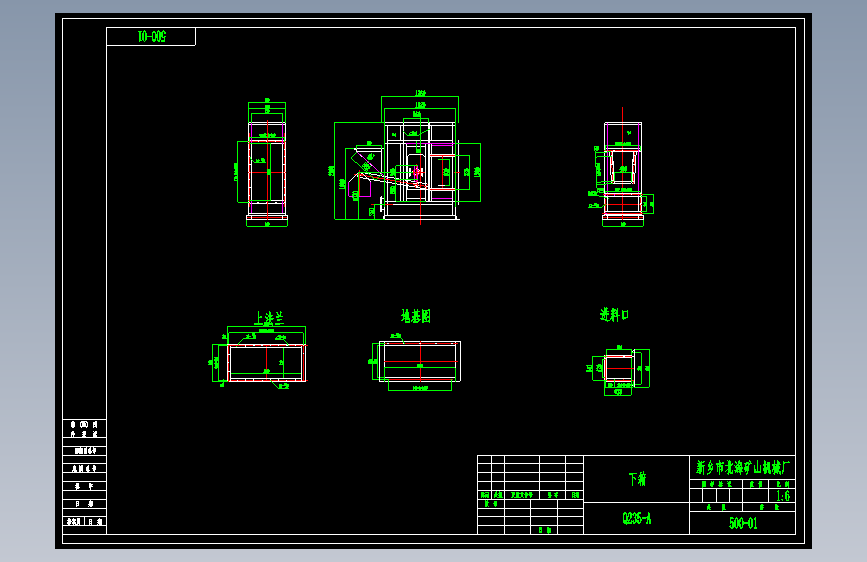

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17448485946179.zip	21.09M
2	160M电机.SLDPRT	333.16K
3	GB_FASTENER_WASHER_SW16.SLDPRT	230.00K
4	GB／T288-94调心滚子轴承22217C.SLDPRT	431.49K
5	GB／T288-94调心滚子轴承22222C.SLDPRT	443.09K
6	GB／T6170-20001型六角螺母A级和B级M16.SLDPRT	103.72K
7	GB／T9787等边角钢100×100×10-1.SLDPRT	72.00K
8	GB／T9787等边角钢100×100×10-2.SLDPRT	79.81K
9	GB／T9787等边角钢50×50×5-1.SLDPRT	81.66K
10	GB／T9787等边角钢50×50×5-2.SLDPRT	76.59K
11	GB／T9787等边角钢50×50×5-510.SLDPRT	89.62K
12	GB／T9787等边角钢50×50×5-610.SLDPRT	87.31K
13	GB／T9787等边角钢50×50×5-喂料口.SLDPRT	91.50K
14	GB／T9787等边角钢50×50×5-喂料口2.SLDPRT	88.69K
15	GB／T9787等边角钢63×63×6-1.SLDPRT	72.15K
16	GB／T9787等边角钢63×63×6-2.SLDPRT	78.00K
17	GB／T9787等边角钢63×63×6-690.SLDPRT	87.56K
18	GB／T9787等边角钢63×63×6-796.SLDPRT	87.32K
19	GB／T9787等边角钢63×63×6.SLDPRT	76.06K
20	TH500斗提机总装配.SLDASM	2.62M
21	TH500斗提机总装配.STEP	12.67M
22	上罩一U型法兰.SLDPRT	85.50K
23	上罩一侧板.SLDPRT	44.44K
24	上罩一底法兰.SLDPRT	85.46K
25	上罩一弯板.SLDPRT	74.20K
26	上罩一装配.SLDASM	118.84K
27	上罩二U型法兰.SLDPRT	84.87K
28	上罩二侧板.SLDPRT	44.95K
29	上罩二底法兰.SLDPRT	90.53K
30	上罩二弯板.SLDPRT	74.41K
31	上罩二装配.SLDASM	126.30K
32	上部总装配.SLDASM	1.22M
33	上部机壳装配.SLDASM	328.68K
34	上部装配.SLDASM	637.00K
35	上部轴承座.SLDPRT	145.70K
36	上部轴承座底板.SLDPRT	68.64K
37	上部轴承盖.SLDPRT	137.06K
38	上部轴承透盖.SLDPRT	226.50K
39	上部轴承闷盖.SLDPRT	92.82K
40	上部连接法兰.SLDPRT	102.16K
41	上部链轮轴装配.SLDASM	728.74K
42	上链传动轴.SLDPRT	134.63K
43	上链轮轮缘.SLDPRT	190.63K
44	上链轮轮芯.SLDPRT	551.12K
45	下部机壳.SLDASM	429.63K
46	下部装配.SLDASM	981.00K
47	下链轮轮缘.SLDPRT	191.47K
48	下链轮轮芯.SLDPRT	469.59K
49	中部有轨机壳中间连接法兰.SLDPRT	105.90K
50	中部有轨机壳前后侧板.SLDPRT	63.74K
51	中部有轨机壳左右侧板.SLDPRT	65.79K
52	中部机壳中间连接法兰.SLDPRT	108.51K
53	中部机壳前后侧板.SLDPRT	63.54K
54	中部机壳左右侧板.SLDPRT	66.19K
55	中间有轨机壳装配.SLDASM	186.64K
56	中间机壳装配.SLDASM	127.28K
57	中间连接法兰.SLDPRT	107.96K
58	出料口侧板.SLDPRT	52.51K
59	出料口前板.SLDPRT	50.07K
60	出料口底板.SLDPRT	54.16K
61	出料口法兰.SLDASM	108.40K
62	喂料口.SLDPRT	57.86K
63	喂料口法兰.SLDASM	137.27K
64	喂料口装配.SLDASM	98.39K
65	喂料口闷板.SLDPRT	55.50K
66	复件吊链装配.SLDASM	244.86K
67	复件活动门板.SLDASM	222.80K
68	复件重锤杠杆.SLDPRT	141.01K
69	导板.SLDPRT	56.97K
70	尾左右侧板.SLDPRT	122.82K
71	尾节前侧板.SLDPRT	100.06K
72	尾节后侧板.SLDPRT	99.65K
73	尾轮装配.SLDASM	580.51K
74	尾轴.SLDPRT	143.32K
75	尾部调心轴承套.SLDPRT	172.10K
76	尾部轴承座.SLDPRT	161.85K
77	尾部轴承盖.SLDPRT	128.52K
78	底座法兰.SLDASM	114.46K
79	支撑板.SLDPRT	100.25K
80	斗提机总装配.SLDDRW	232.22K
81	料斗.SLDPRT	128.21K
82	杠杆座.SLDPRT	126.35K
83	检修门.SLDPRT	104.49K
84	检修门法兰.SLDASM	131.73K
85	检视孔盖板.SLDPRT	103.50K
86	检视门法兰装配.SLDASM	105.34K
87	活动门板.SLDASM	226.45K
88	活动门板.SLDPRT	46.93K
89	活动门板加强筋1.SLDPRT	53.37K
90	活动门板加强筋2.SLDPRT	54.77K
91	活动门法兰.SLDASM	138.22K
92	滑轨底板.SLDPRT	89.08K
93	环链.SLDPRT	142.02K
94	环链和料斗装配.SLDASM	459.01K
95	环链钩.SLDPRT	224.75K
96	电机座.SLDPRT	68.29K
97	罩一检视门法兰装配.SLDASM	105.12K
98	轨迹.SLDPRT	42.96K
99	连接板-509.SLDPRT	71.56K
100	重锤杠杆.SLDPRT	179.84K
101	重锤箱.SLDPRT	124.10K
102	链轮-电机.SLDPRT	225.18K
103	链轮二.SLDPRT	233.26K
104	长法兰.SLDPRT	112.83K
105	闷板.SLDPRT	54.34K
106	首节前侧板.SLDPRT	64.55K
107	首节后侧板.SLDPRT	75.14K
108	首节左右侧板.SLDPRT	57.19K
