钢套自动倒内角机（ID:2044641）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17450533313669.zip | 20.77M |
| 2 | 120型直角中心中空带刹车1.SLDPRT | 1.12M |
| 3 | 1控制箱.SLDPRT | 30.04K |
| 4 | 1触摸屏走线柱.SLDPRT | 21.62K |
| 5 | 20丝杆螺母.SLDPRT | 20.78K |
| 6 | 20直线轴承.SLDPRT | 20.98K |
| 7 | 25MANut.SLDPRT | 25.43K |
| 8 | 25MANut1.SLDPRT | 25.80K |
| 9 | 25MAUFA150Body.SLDPRT | 35.03K |
| 10 | 25UFAMA150Rod.SLDPRT | 22.81K |
| 11 | 25滑块.SLDPRT | 22.28K |
| 12 | 30丝杆螺母座.SLDPRT | 24.29K |
| 13 | 30导轨.SLDPRT | 22.04K |
| 14 | 30导轨安装板.SLDPRT | 39.61K |
| 15 | 30滑块.SLDPRT | 21.76K |
| 16 | 30滑块安装板.SLDPRT | 35.50K |
| 17 | 750W伺服电机.SLDPRT | 27.14K |
| 18 | deepgrooveballbearingsgbRollingbearings61804GB276-94.SLDPRT | 92.81K |
| 19 | ER-RU110DF英锐凸轮分割器3D壳体和法兰面加销孔标准图纸电话15062628977A.SLDPRT | 2.26M |
| 20 | ER25动力头.SLDPRT | 22.68K |
| 21 | F-M10X125F.SLDPRT | 42.06K |
| 22 | F-M10X125U.SLDPRT | 34.65K |
| 23 | F-M8X125F.SLDPRT | 43.82K |
| 24 | F-MA20FA25.SLDPRT | 21.79K |
| 25 | HFZ20OP.SLDASM | 34.50K |
| 26 | HFZ20OP_body.SLDPRT | 60.65K |
| 27 | HFZ20OP_fl.SLDPRT | 26.50K |
| 28 | HFZ20OP_fr.SLDPRT | 26.69K |
| 29 | HLQ16X100-S-AS-0-rod.SLDPRT | 87.10K |
| 30 | HLQ16X100-S-AS-body.SLDPRT | 78.51K |
| 31 | HLQ16X100SAS0.SLDASM | 34.46K |
| 32 | HLQ16X75-S-AS-0-rod.SLDPRT | 85.25K |
| 33 | HLQ16X75-S-AS-body.SLDPRT | 77.73K |
| 34 | HLQ16X75SAS0.SLDASM | 33.94K |
| 35 | HRQ50.SLDASM | 33.10K |
| 36 | HRQ50_part.SLDPRT | 104.81K |
| 37 | MA25x150SUFA0.SLDASM | 35.25K |
| 38 | SDA-12-M5x0_8.SLDPRT | 25.55K |
| 39 | SDA-12x25-B25_r.SLDPRT | 21.93K |
| 40 | SDA-12x2525_b.SLDPRT | 43.20K |
| 41 | SDA-32-M10x1_2520-A_Nut.SLDPRT | 29.36K |
| 42 | SDA-63-M18x1_530-A_Nut.SLDPRT | 29.11K |
| 43 | SDA12x25B0.SLDASM | 34.42K |
| 44 | SDA25x80SB.SLDASM | 34.58K |
| 45 | SDAJ-32-M10x1_25.SLDPRT | 26.00K |
| 46 | SDAJ-32-M10x1_25SDAJ_NUT.SLDPRT | 26.58K |
| 47 | SDAJ-63-M16x1_5SDAJ_NUT.SLDPRT | 25.88K |
| 48 | SDAJ-63-M18x1_5.SLDPRT | 26.53K |
| 49 | SDAJ-63x30-B3030_r.SLDPRT | 35.58K |
| 50 | SDAJ-63x30_30b.SLDPRT | 79.43K |
| 51 | SDAJ32x50-20SB0x0.SLDASM | 36.05K |
| 52 | SDAJ63x30-30B0x0-1.SLDASM | 36.72K |
| 53 | SDAJ63x30-30B0x0-2.SLDASM | 35.33K |
| 54 | SDAJ63x30-30B0x0-3.SLDASM | 36.19K |
| 55 | SDAJ63x30-30B0x0.SLDASM | 35.92K |
| 56 | SDAJS-32x50-B2050_r.SLDPRT | 34.71K |
| 57 | SDAJS-32x50_50b.SLDPRT | 79.33K |
| 58 | V型夹具.SLDPRT | 29.45K |
| 59 | _SDA-25-M8x1.25.SLDPRT | 28.72K |
| 60 | _SDAS-25x80-B80_r.SLDPRT | 24.75K |
| 61 | _SDAS-25x8080_b.SLDPRT | 80.50K |
| 62 | 上V型固定座.SLDPRT | 26.93K |
| 63 | 上料下底板.SLDPRT | 27.32K |
| 64 | 上料安装底板.SLDPRT | 31.42K |
| 65 | 上料支撑光轴.SLDPRT | 19.12K |
| 66 | 下料前后气缸安装板.SLDPRT | 24.35K |
| 67 | 下料夹持气缸安装板.SLDPRT | 24.99K |
| 68 | 下料夹爪.SLDPRT | 22.03K |
| 69 | 下料支撑底板.SLDPRT | 27.43K |
| 70 | 下料支撑棒.SLDPRT | 18.48K |
| 71 | 产品.SLDPRT | 22.32K |
| 72 | 产品压块.SLDPRT | 19.92K |
| 73 | 倒内角25导轨.SLDPRT | 22.72K |
| 74 | 倒内角25滑块安装板.SLDPRT | 32.83K |
| 75 | 倒内角前后丝杆.SLDPRT | 19.40K |
| 76 | 倒内角导轨安装板.SLDPRT | 40.91K |
| 77 | 倒内角底板.SLDPRT | 26.28K |
| 78 | 倒内角支撑板.SLDPRT | 21.55K |
| 79 | 分割器电机安装板.SLDPRT | 20.85K |
| 80 | 分料三角支撑板.SLDPRT | 22.56K |
| 81 | 分料上下调节板.SLDPRT | 25.30K |
| 82 | 分料前限位块.SLDPRT | 19.90K |
| 83 | 分料导轨.SLDPRT | 22.34K |
| 84 | 分料导轨安装板.SLDPRT | 27.71K |
| 85 | 分料模穴安装板.SLDPRT | 25.84K |
| 86 | 分料气缸安装板.SLDPRT | 20.09K |
| 87 | 分料滑块.SLDPRT | 22.49K |
| 88 | 分料滑块安装板.SLDPRT | 26.41K |
| 89 | 动力头安装板.SLDPRT | 21.12K |
| 90 | 压紧升降板.SLDPRT | 23.35K |
| 91 | 压紧气缸安装板.SLDPRT | 22.50K |
| 92 | 压紧立柱.SLDPRT | 20.43K |
| 93 | 取料插杆安装板.SLDPRT | 23.97K |
| 94 | 合金块1.SLDPRT | 19.88K |
| 95 | 后顶限块.SLDPRT | 21.47K |
| 96 | 圆齿条32.SLDPRT | 38.48K |
| 97 | 大底板.SLDPRT | 54.13K |
| 98 | 打标左右丝杆.SLDPRT | 19.25K |
| 99 | 找位升降导轨.SLDPRT | 21.43K |
| 100 | 找位升降气缸安装板.SLDPRT | 20.63K |
| 101 | 找位升降滑块安装板.SLDPRT | 23.46K |
| 102 | 找方向块32.SLDPRT | 28.07K |
| 103 | 插杆.SLDPRT | 19.54K |
| 104 | 方形支撑侧BK15.SLDPRT | 21.76K |
| 105 | 旋转插杆32.SLDPRT | 25.77K |
| 106 | 旋转气缸上安装板.SLDPRT | 33.16K |
| 107 | 旋转气缸固定块32.SLDPRT | 22.10K |
| 108 | 旋转气缸限位块.SLDPRT | 28.05K |
| 109 | 机架.SLDPRT | 49.84K |
| 110 | 模穴.SLDPRT | 26.33K |
| 111 | 电机一体座MB15.SLDPRT | 28.72K |
| 112 | 落料轨道固定板.SLDPRT | 25.86K |
| 113 | 落料轨道平支撑板.SLDPRT | 20.67K |
| 114 | 落料轨道支撑板.SLDPRT | 26.62K |
| 115 | 装盘装配体.SLDASM | 49.72K |
| 116 | 装配体上料.SLDASM | 59.45K |
| 117 | 装配体下料.SLDASM | 38.37K |
| 118 | 装配体倒内角.SLDASM | 43.73K |
| 119 | 触摸屏装配体.SLDASM | 34.86K |
| 120 | 走线支柱.SLDPRT | 20.40K |
| 121 | 轨道.SLDASM | 37.31K |
| 122 | 轨道侧调节.SLDPRT | 20.32K |
| 123 | 轨道外挡条.SLDPRT | 35.01K |
| 124 | 轨道底.SLDPRT | 26.25K |
| 125 | 轨道弯侧.SLDPRT | 21.19K |
| 126 | 轨道转弯.SLDPRT | 26.30K |
| 127 | 转盘.SLDPRT | 31.45K |
| 128 | 轴32.SLDPRT | 23.01K |
| 129 | 轴承齿轮座32.SLDPRT | 24.38K |
| 130 | 运料夹持条.SLDPRT | 22.04K |
| 131 | 运料夹持气缸安装块.SLDPRT | 22.55K |
| 132 | 运料夹持气缸连接件.SLDPRT | 19.03K |
| 133 | 运料插杆.SLDPRT | 23.35K |
| 134 | 运料插杆座.SLDPRT | 24.65K |
| 135 | 钢套自动倒内角机.SLDASM | 8.39M |
| 136 | 钢套自动倒内角机.x_t | 18.87M |
| 137 | 销.SLDPRT | 21.00K |
| 138 | 零件1.SLDPRT | 21.86K |
| 139 | 齿条座32.SLDPRT | 23.80K |
| 140 | 齿轮1.5模28齿厚1532.SLDPRT | 44.05K |
此图纸下载需要630金币
立即下载
发布者
淡笑看过尘世
创作: 2422
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,x_t
文件大小：21.27M
所需金币：630
上传时间：2025-04-19 17:02:17
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
倒内角机
倒角机
自动上料
钢套
图纸简介

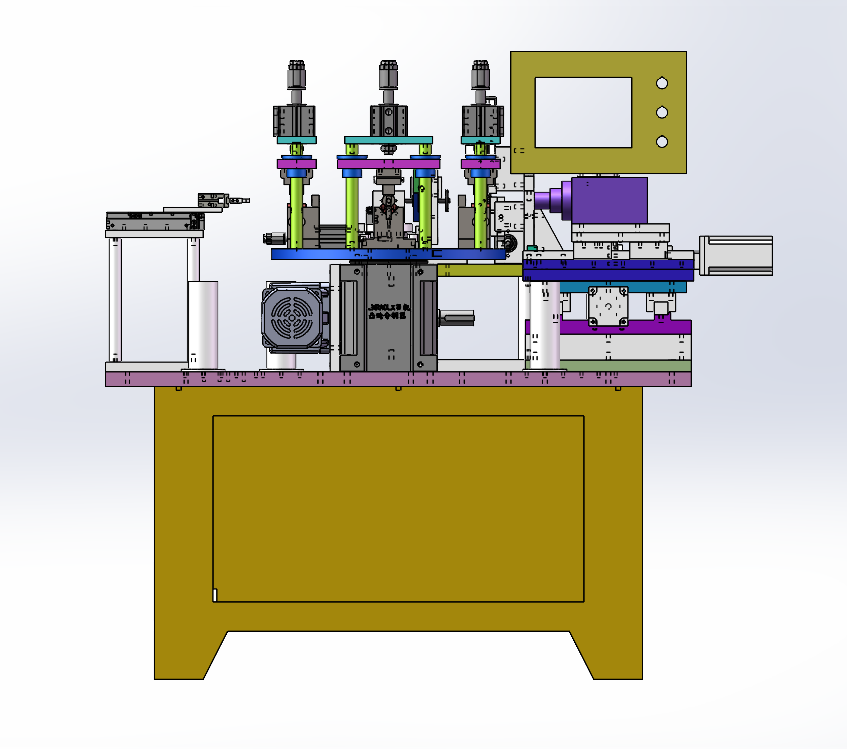

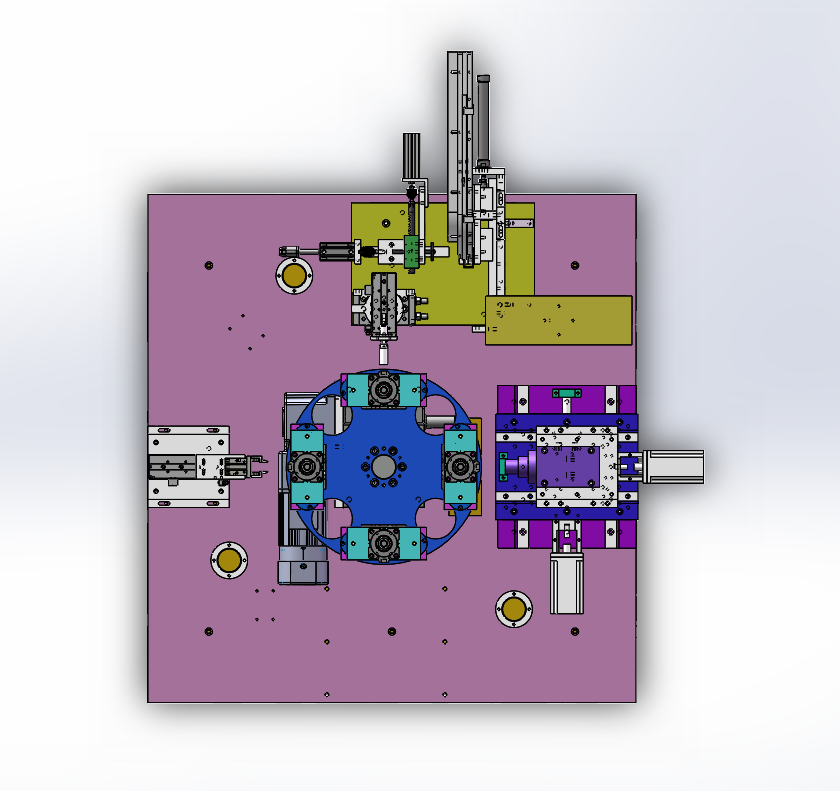

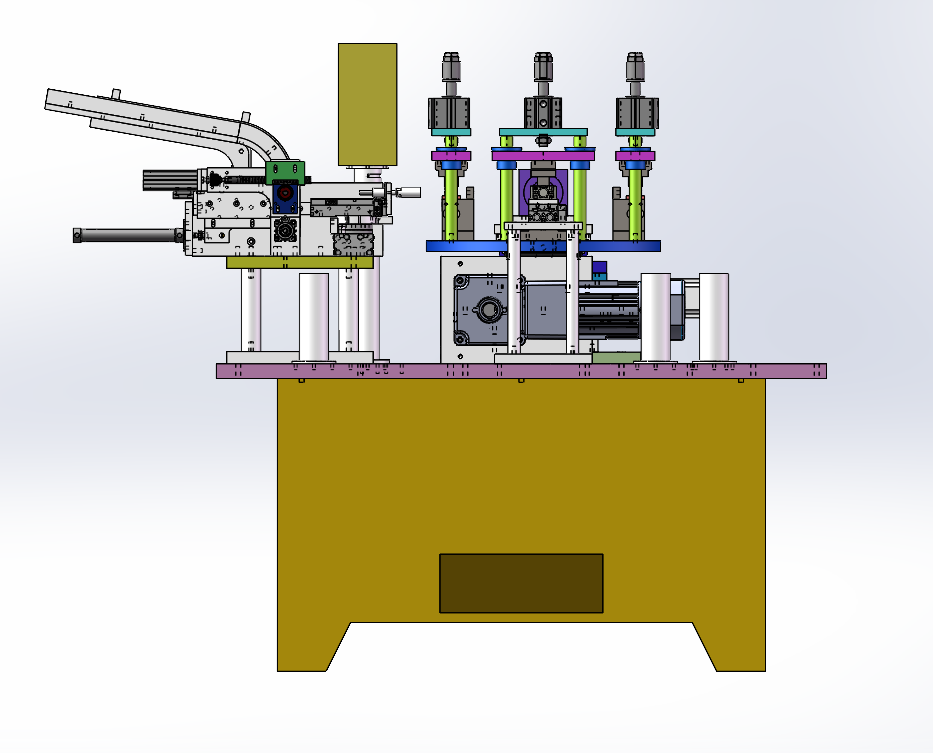

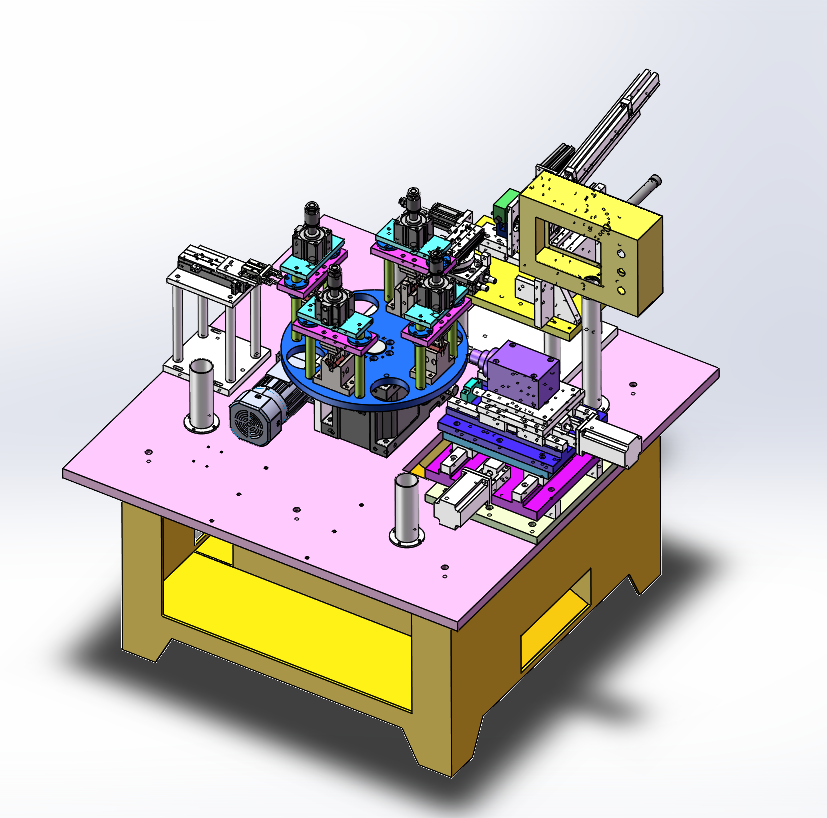

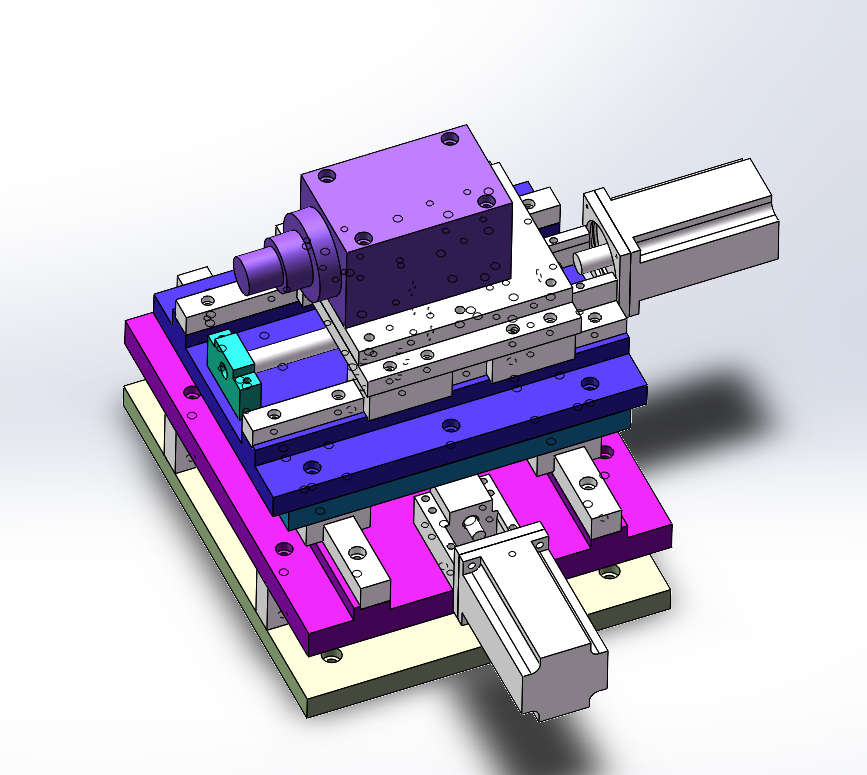

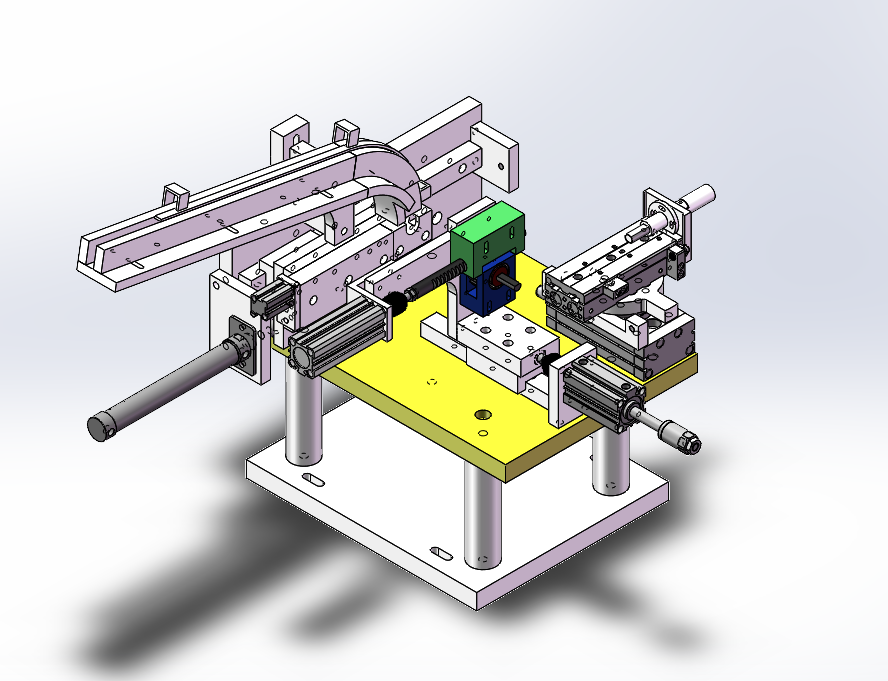

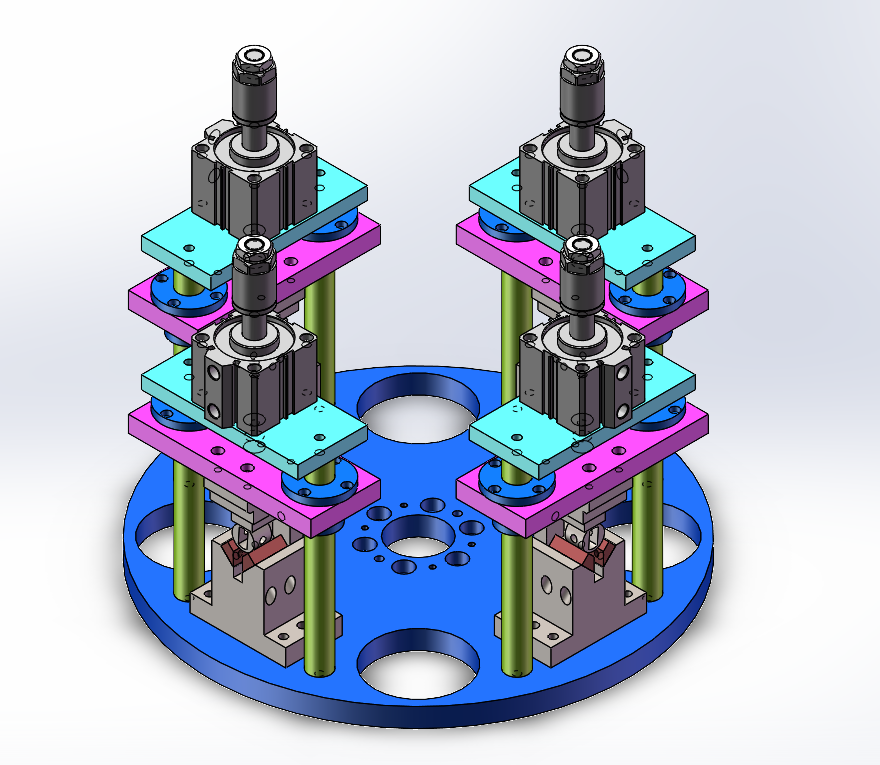

自动倒内角设备，工件为钢套，通过振动盘和下料机构自动送料到位，利用自动夹取机构把钢套送到固定压紧工装，压紧工装一共有四个，安装在四工位凸轮分割器上，当旋转到倒角工位时，停止旋转，倒角机构进行倒角作业。
