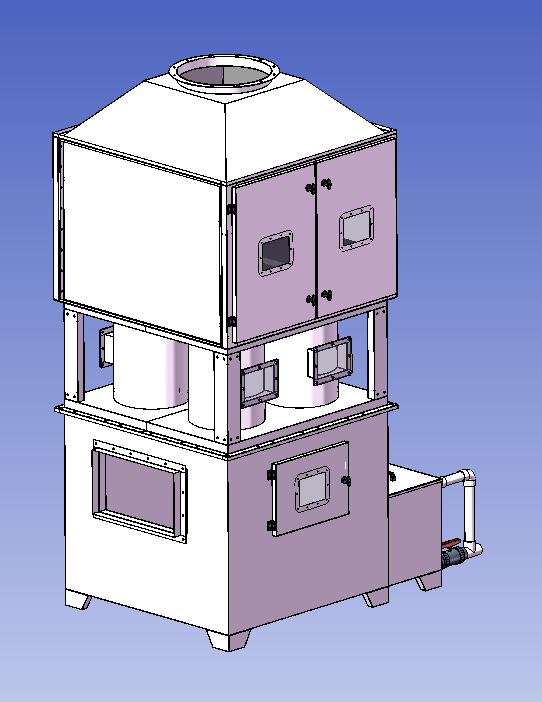

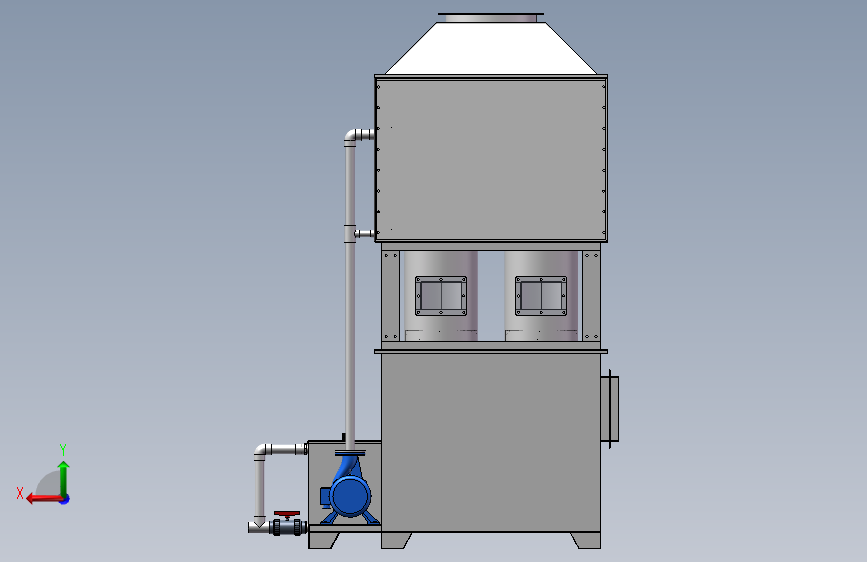

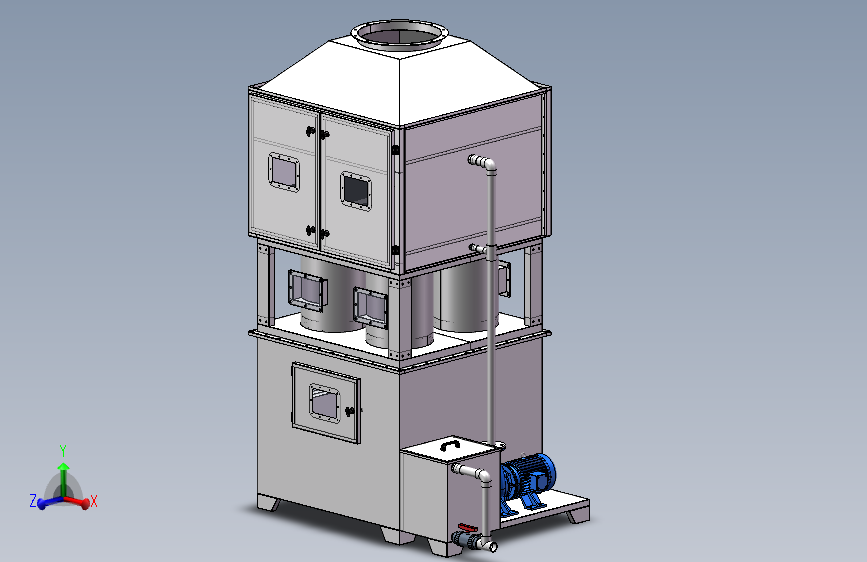

1万风量方型旋流塔（ID:2049124）

机械设备 / 非标机械 / 1万风量方型旋流塔

©原创

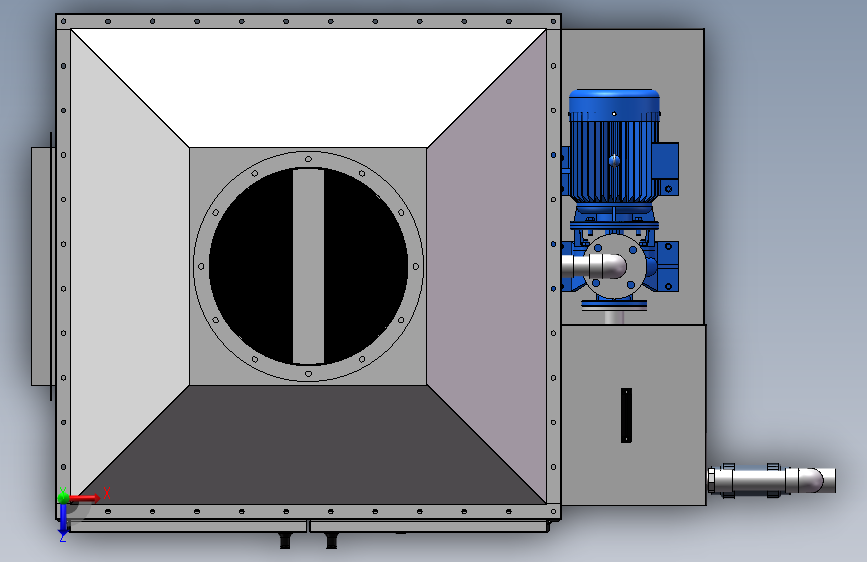

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17452192211663.zip	70.45M
2	1.5-1寸三通PVC.sldprt	100.36K
3	1.5″-4分异三通.sldprt	95.47K
4	1.5″-4分异四通.sldprt	112.30K
5	1.5″-正三通.sldprt	92.59K
6	1.5″内牙接头.SLDPRT	107.67K
7	1.5″双头外牙.sldprt	90.86K
8	1.5″弯头PVC.sldprt	159.69K
9	1.5″管材A.sldprt	86.93K
10	1.5″管材B.SLDPRT	86.97K
11	1.5″管材C.SLDPRT	90.01K
12	1.5″管材进口.SLDPRT	92.71K
13	1.5寸弯头PVC.sldprt	14B
14	1.5寸溢水管A.sldprt	87.90K
15	1.5寸溢水管B.SLDPRT	88.40K
16	1″内牙接头.SLDPRT	82.71K
17	1寸双头外牙.sldprt	161.07K
18	2.2KW卧式50-250.sldprt	2.58M
19	4分-内丝弯头.SLDPRT	152.31K
20	4分-弯头PVC.sldprt	151.90K
21	4分喷淋头下.SLDPRT	76.65K
22	4分喷淋管A.sldprt	80.61K
23	4分喷淋管B.SLDPRT	79.10K
24	FRPP承插球阀50.sldprt	357.39K
25	HGE-30.sldprt	83.71K
26	LCKA-31.SLDPRT	529.70K
27	QX1-1.5寸外牙接头.sldprt	88.30K
28	QX1-一层喷淋管.sldasm	437.50K
29	QX1-一层喷淋管.SLDDRW	355.71K
30	QX1-上保养门.SLDDRW	386.72K
31	QX1-上保养门.sldprt	620.64K
32	QX1-上箱体装配.sldasm	1.40M
33	QX1-上箱体装配.SLDDRW	3.52M
34	QX1-二层喷淋管.sldasm	460.51K
35	QX1-二层喷淋管.SLDDRW	416.78K
36	QX1-前上支撑.SLDDRW	294.34K
37	QX1-前上支撑.SLDPRT	307.29K
38	QX1-前下支撑.SLDDRW	290.28K
39	QX1-前下支撑.sldprt	165.92K
40	QX1-后侧支撑.SLDDRW	277.18K
41	QX1-后侧支撑.SLDPRT	181.28K
42	QX1-后保养门.SLDDRW	358.89K
43	QX1-后保养门.sldprt	431.71K
44	QX1-四脚立柱.SLDDRW	301.70K
45	QX1-四脚立柱.SLDPRT	801.50K
46	QX1-垫高脚杯.SLDDRW	309.12K
47	QX1-垫高脚杯.SLDPRT	1.22M
48	QX1-填料中框.SLDDRW	293.73K
49	QX1-填料中框.sldprt	141.89K
50	QX1-填料侧框.SLDDRW	330.53K
51	QX1-填料侧框.sldprt	326.11K
52	QX1-填料胶帘.sldprt	68.84K
53	QX1-挡渣网板.sldprt	2.34M
54	QX1-挡网卡槽.SLDDRW	279.60K
55	QX1-挡网卡槽.sldprt	107.06K
56	QX1-方型旋流塔.SLDASM	4.70M
57	QX1-方型旋流塔.SLDDRW	12.17M
58	QX1-旋流中箱体.sldasm	669.38K
59	QX1-旋流中箱体.SLDDRW	514.95K
60	QX1-旋流底板.SLDDRW	1.07M
61	QX1-旋流底板.SLDPRT	3.04M
62	QX1-旋流板件.SLDDRW	333.01K
63	QX1-旋流板件.SLDPRT	508.89K
64	QX1-旋流桶体.SLDDRW	400.82K
65	QX1-旋流桶体.sldprt	898.44K
66	QX1-水泵固定.SLDDRW	373.44K
67	QX1-水泵固定.sldprt	426.59K
68	QX1-水箱侧板.SLDDRW	442.26K
69	QX1-水箱侧板.sldprt	1.30M
70	QX1-水箱前板.SLDDRW	493.88K
71	QX1-水箱前板.SLDPRT	1.38M
72	QX1-水箱底板.SLDDRW	268.14K
73	QX1-水箱底板.sldprt	78.91K
74	QX1-水箱水池.SLDDRW	375.61K
75	QX1-水箱水池.sldprt	375.65K
76	QX1-水箱盖子.SLDDRW	329.55K
77	QX1-水箱盖子.sldprt	207.32K
78	QX1-水箱装配体.SLDASM	2.58M
79	QX1-水箱装配体.SLDDRW	5.30M
80	QX1-球阀法兰.sldprt	73.17K
81	QX1-箱体侧板.SLDDRW	557.51K
82	QX1-箱体侧板.sldprt	1.16M
83	QX1-箱体前板.SLDDRW	543.21K
84	QX1-箱体前板.SLDPRT	2.41M
85	QX1-箱体后板.SLDDRW	408.54K
86	QX1-箱体后板.SLDPRT	605.02K
87	QX1-进水管件.SLDPRT	63.76K
88	QX1-顶部风口.SLDDRW	523.97K
89	QX1-顶部风口.sldprt	1.57M
90	内牙接头[4分″].sldprt	54.14K
91	前端管材32.SLDPRT	82.12K
92	异径四通32-20.sldprt	124.37K
93	插销.sldprt	56.43K
94	方拉手A型×120.SLDPRT	192.91K
95	末端管材32.SLDPRT	82.03K
96	正三通[4分].sldprt	91.90K
97	管帽[1-1╱2″].sldprt	81.02K
98	管帽[1″].sldprt	88.50K
99	管材20.SLDPRT	77.06K
100	管材32.sldprt	82.63K
101	螺旋喷头.SLDPRT	437.77K
102	进水管材32.SLDPRT	92.59K
103	锌合金合页HGE_HGE-30.sldasm	81.13K

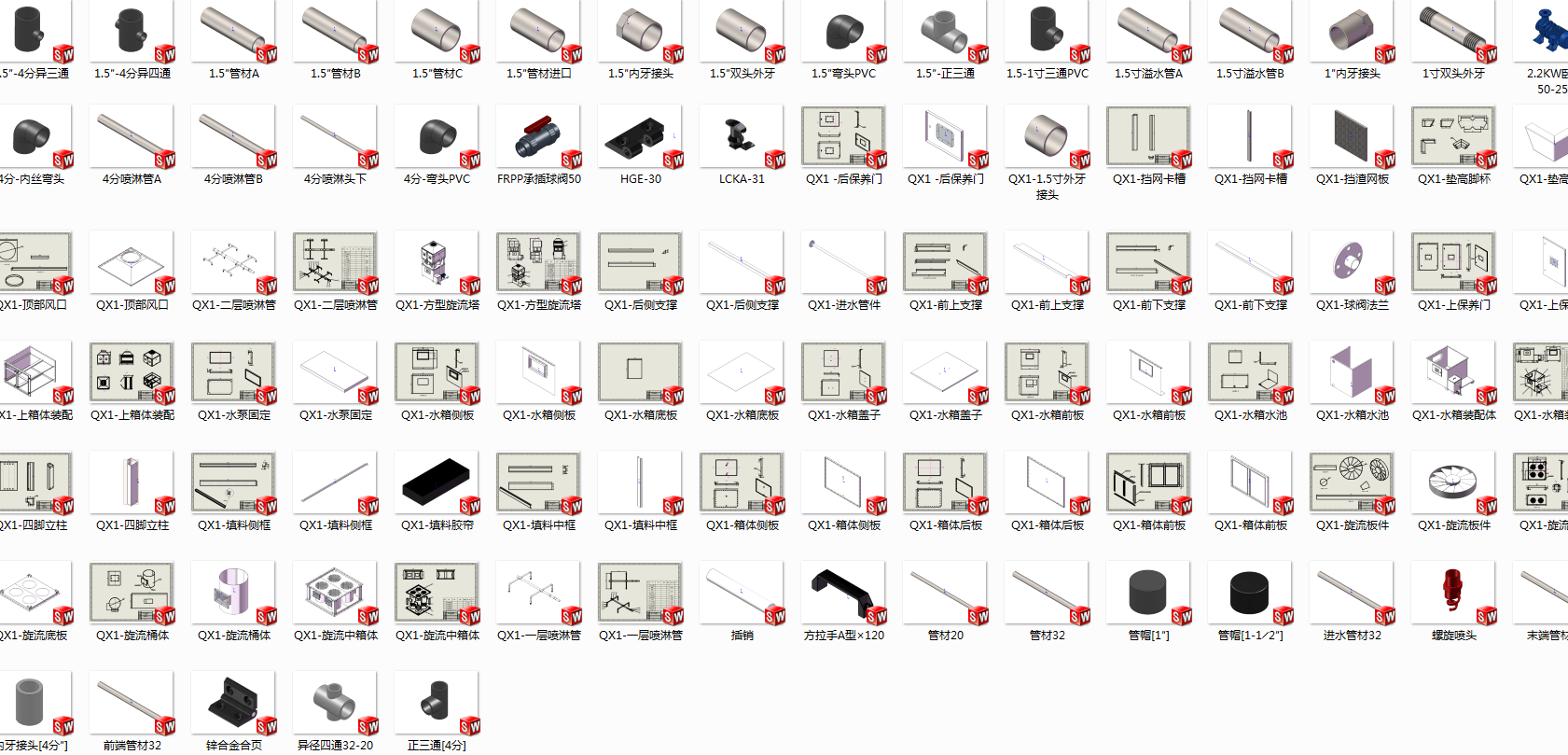

104	3D零件、工程图.png	287.33K
105	CAD展开图.png	54.22K

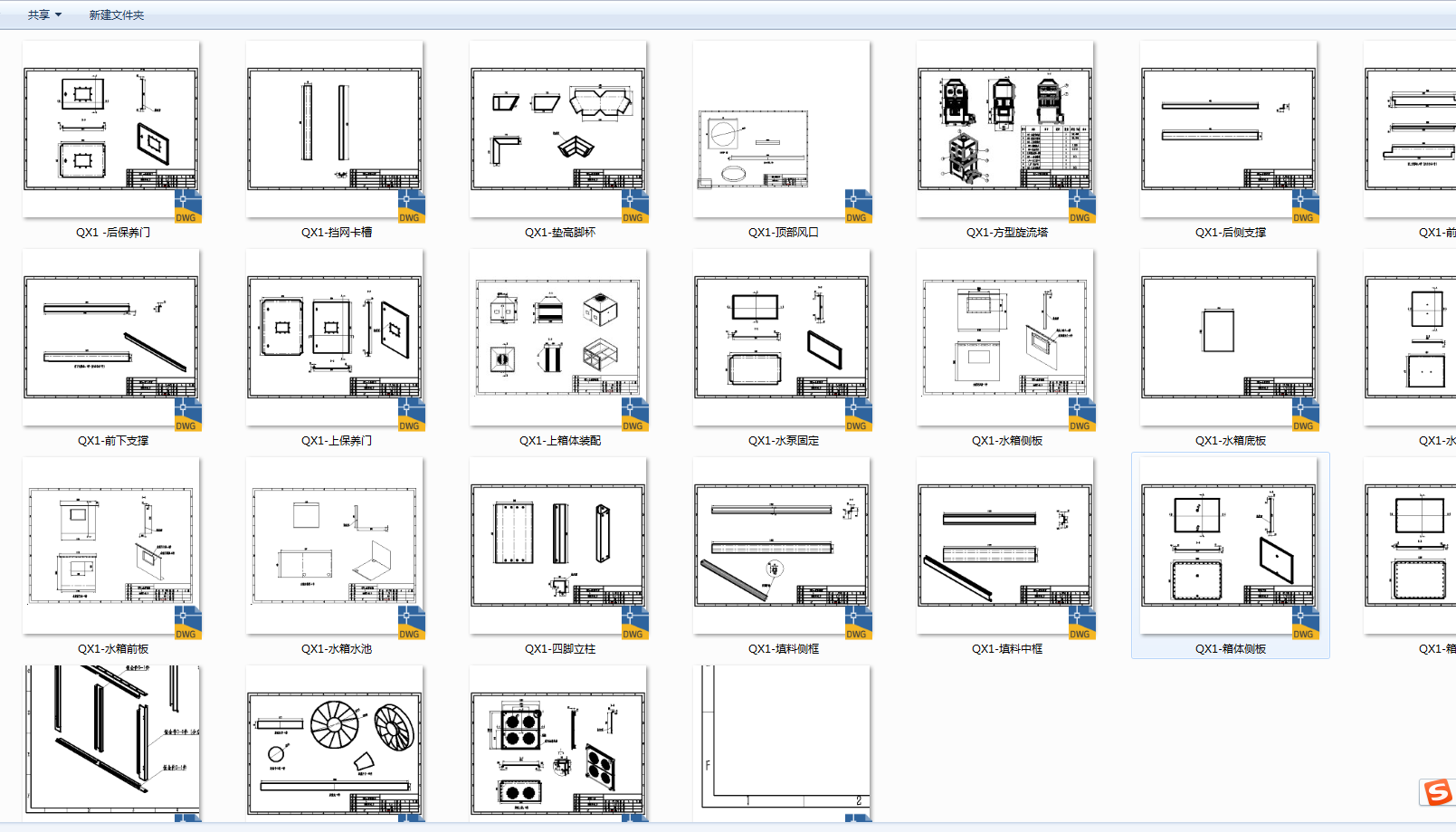

106	CAD零件图、折弯图.png	203.56K
107	PDF零件图，折弯图.png	50.29K

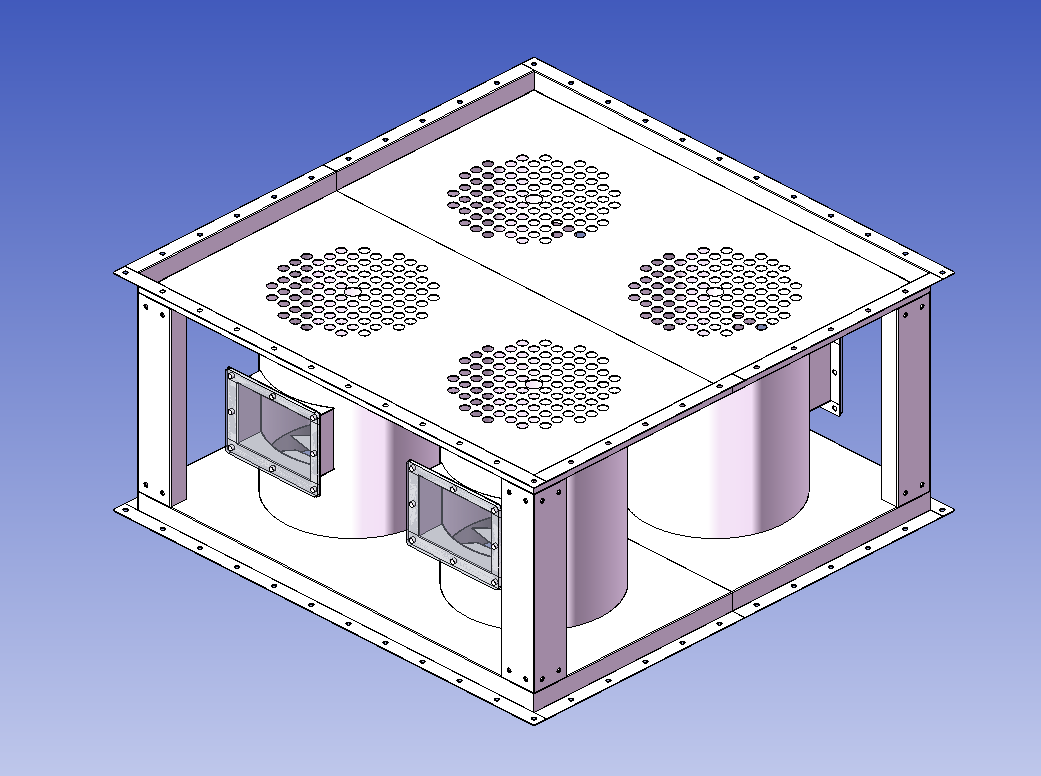

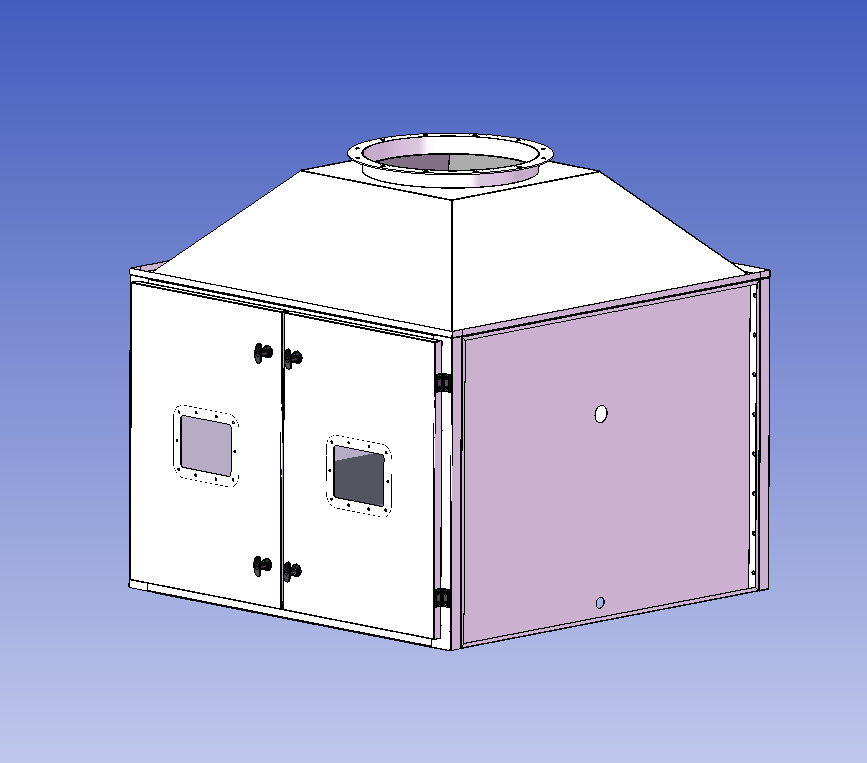

108	上箱体.png	29.12K
109	中箱体.png	60.17K
110	侧板展开.png	13.75K

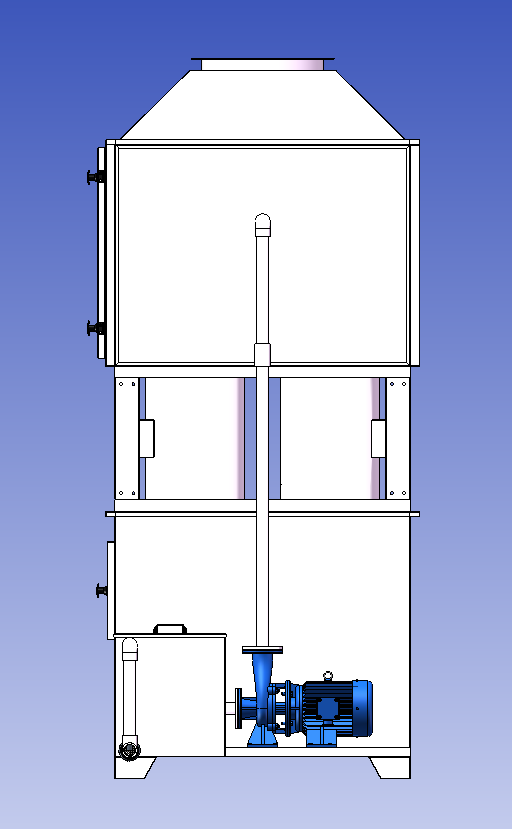

111	侧视图.png	30.31K

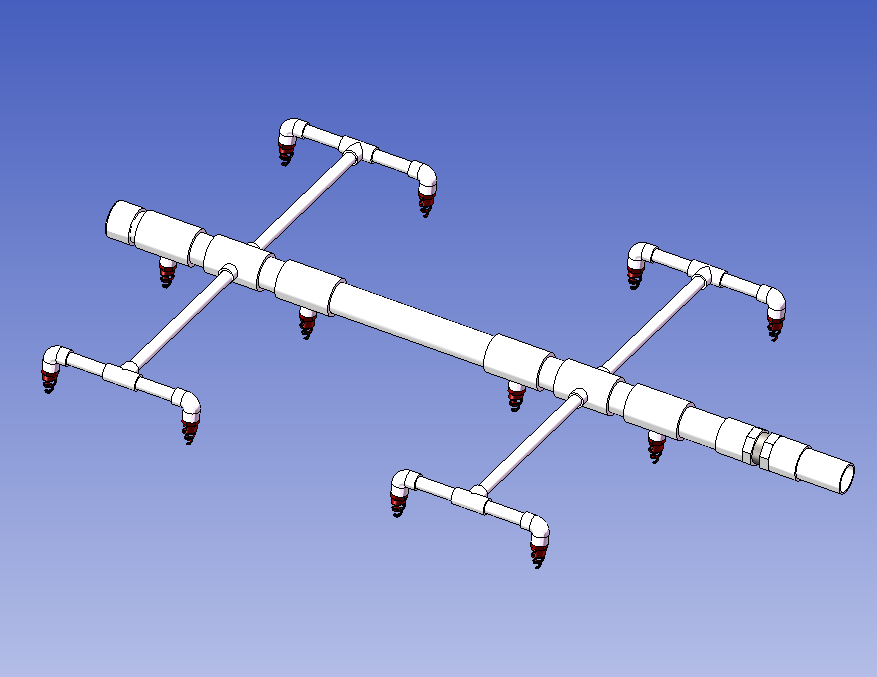

112	喷淋管、喷淋头.png	38.97K

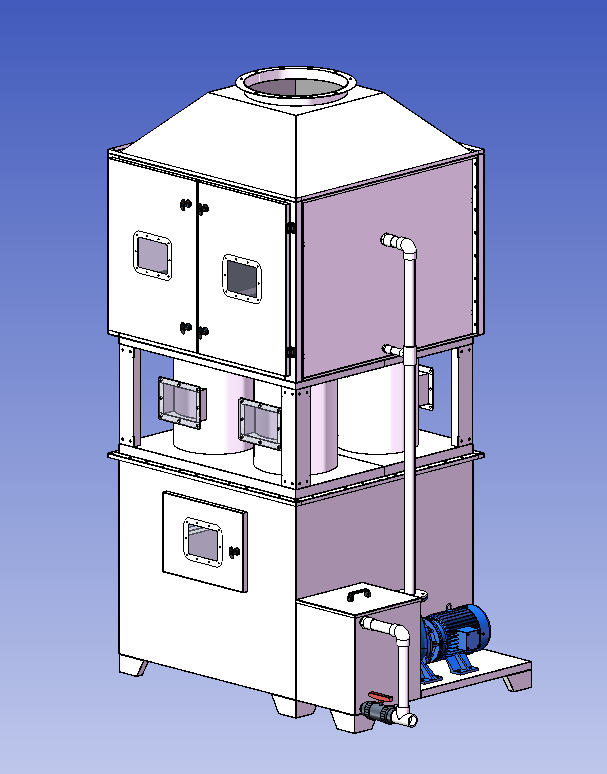

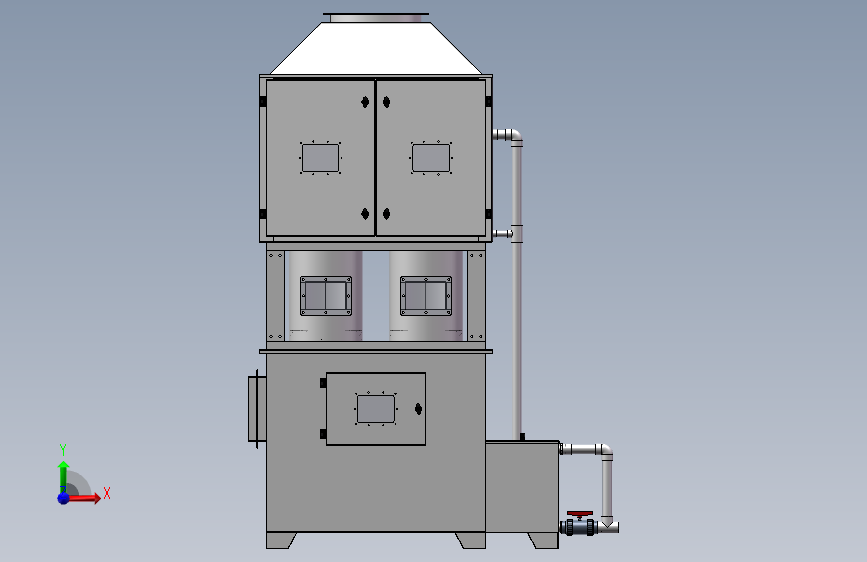

113	旋流塔.png	40.07K
114	旋流塔3D.png	34.53K

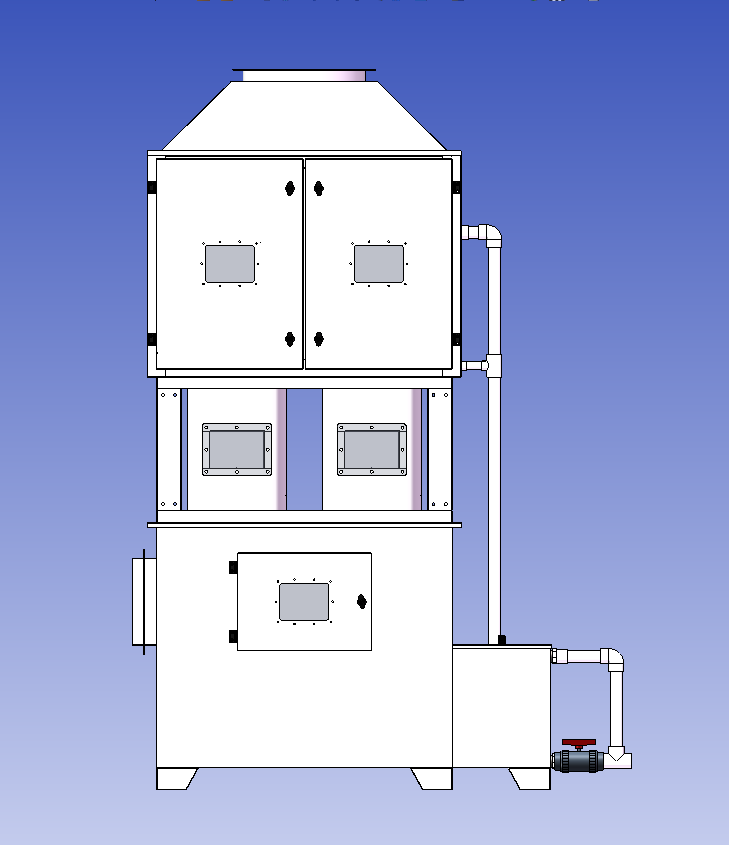

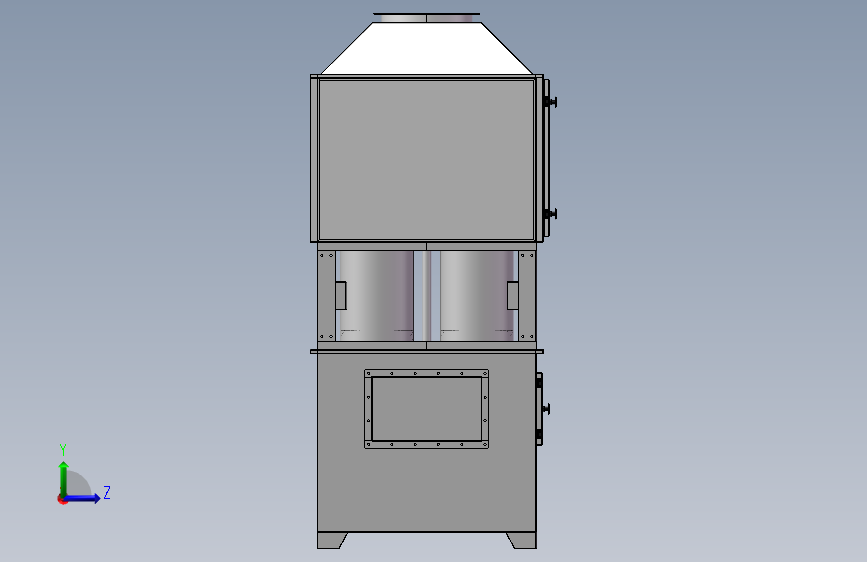

115	正视图.png	26.21K
116	水箱.png	28.00K

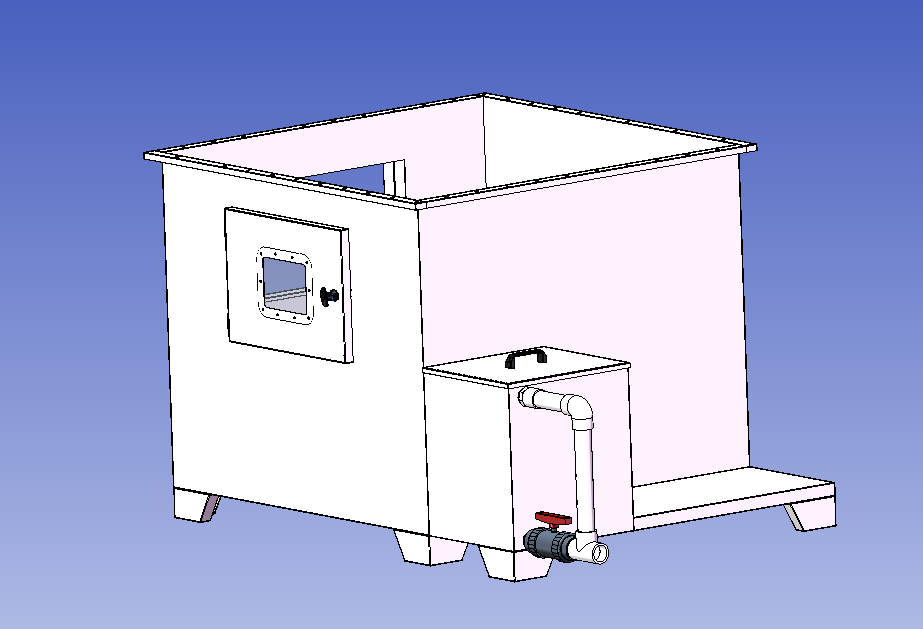

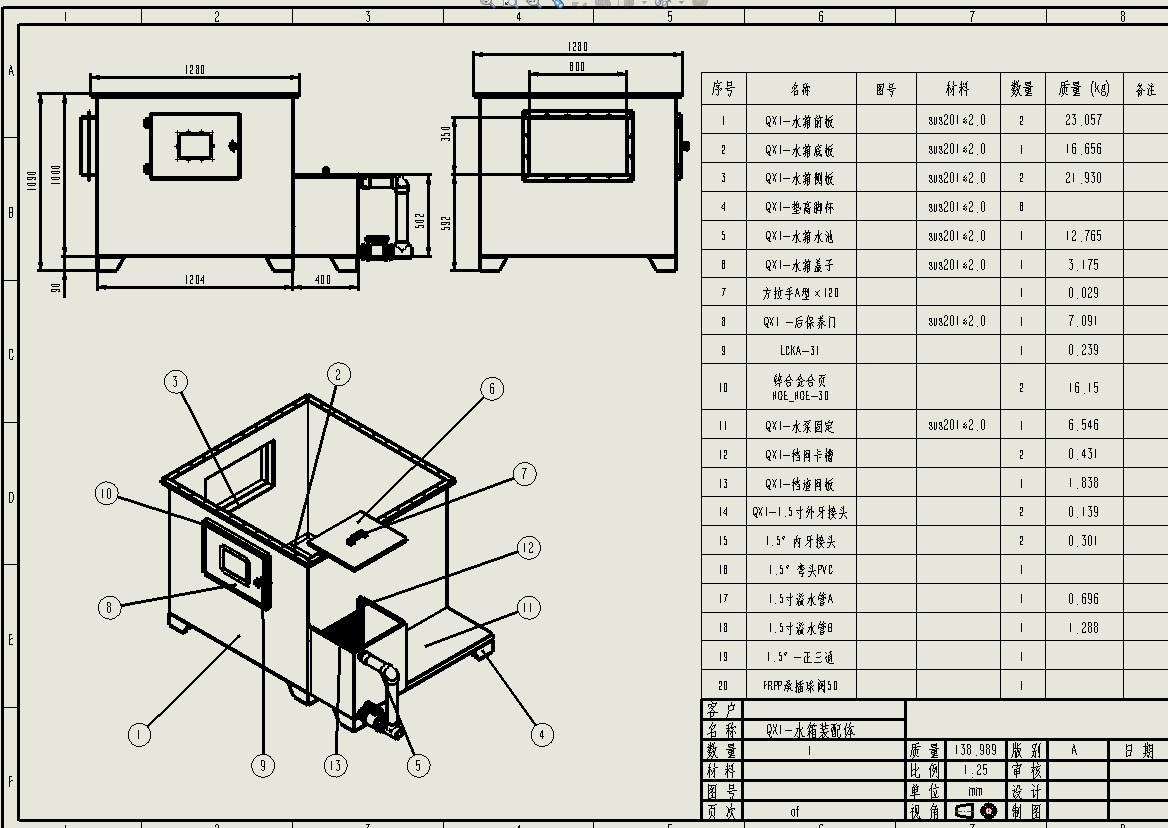

117	水箱装配图.png	64.31K

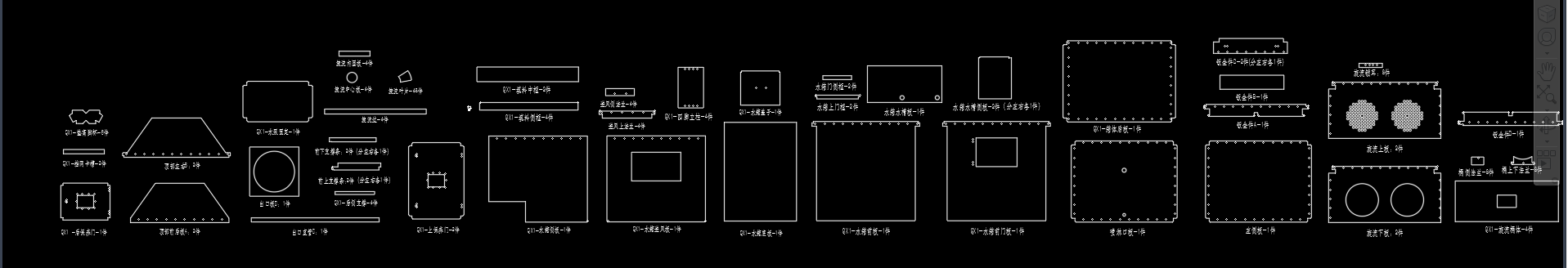

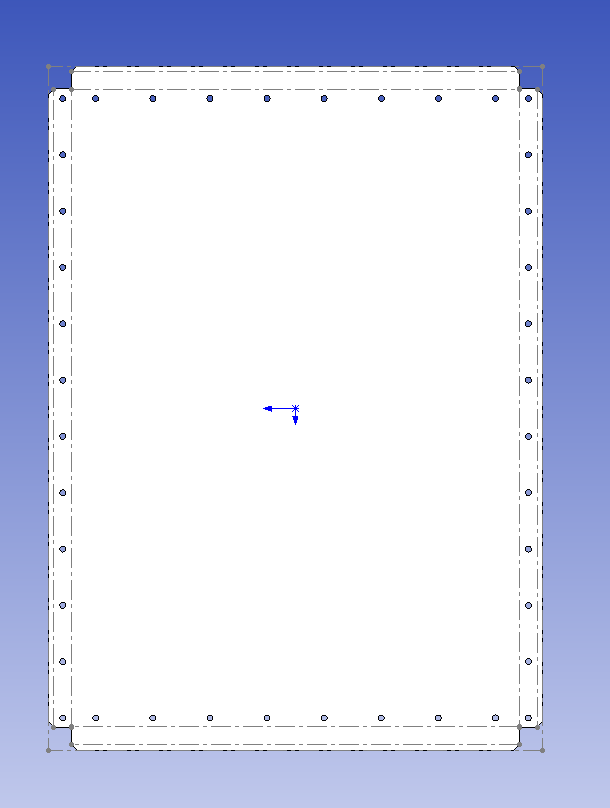

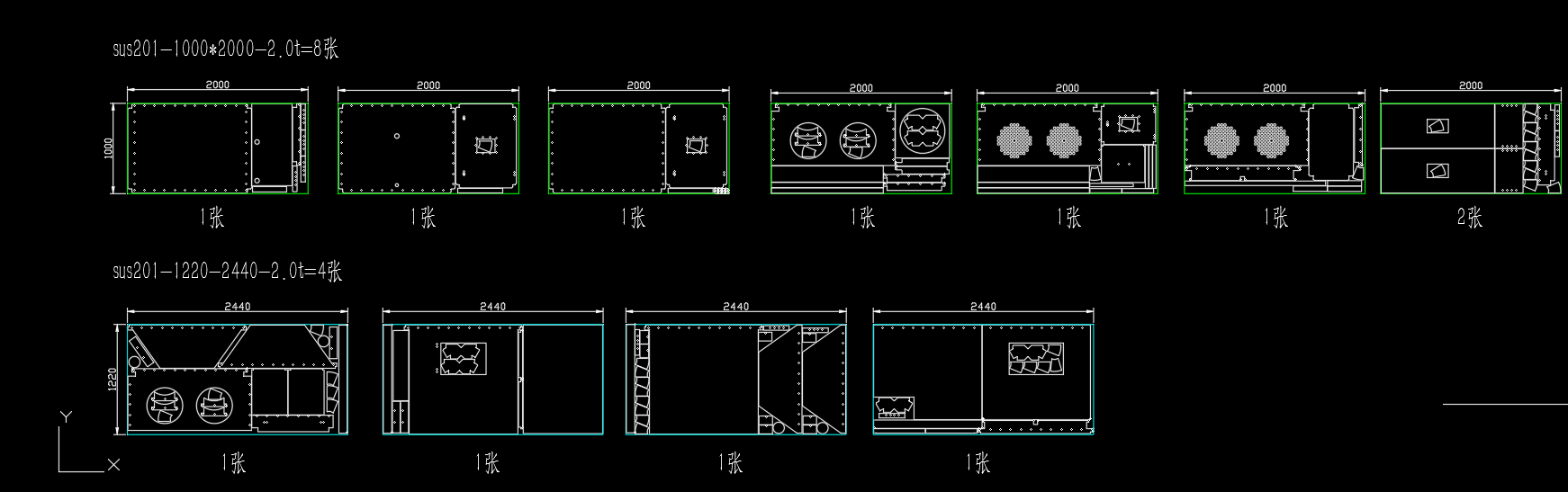

118	激光排版图.png	84.38K

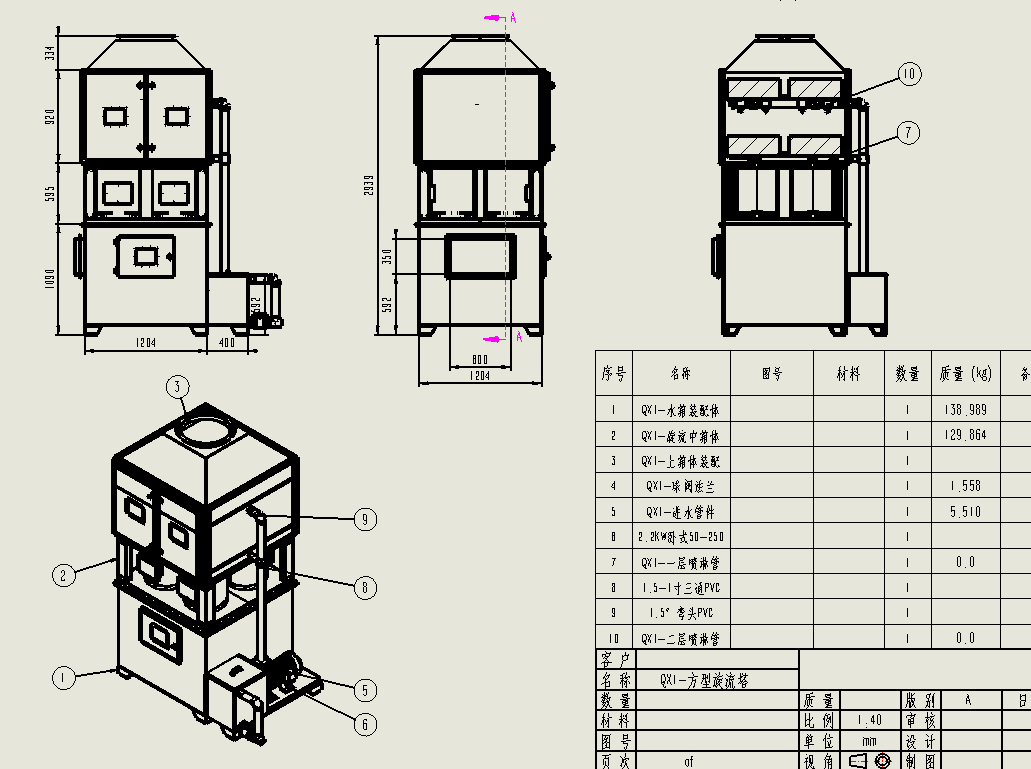

119	装配图.png	50.91K
120	1万风量方型旋流塔-激光排版图.dwg	199.25K
121	QX1-上保养门.DWG	308.26K
122	QX1-上箱体装配.DWG	2.14M
123	QX1-前上支撑.DWG	286.94K
124	QX1-前下支撑.DWG	280.90K
125	QX1-后侧支撑.DWG	277.06K
126	QX1-后保养门.DWG	296.27K
127	QX1-四脚立柱.DWG	288.33K
128	QX1-垫高脚杯.DWG	303.85K
129	QX1-填料中框.DWG	283.61K
130	QX1-填料侧框.DWG	287.14K
131	QX1-挡网卡槽.DWG	278.29K
132	QX1-方型旋流塔.DWG	998.63K
133	QX1-旋流底板.DWG	775.32K
134	QX1-旋流板件.DWG	293.26K
135	QX1-旋流桶体.DWG	332.88K
136	QX1-水泵固定.DWG	297.72K
137	QX1-水箱侧板.DWG	366.40K
138	QX1-水箱前板.DWG	366.62K
139	QX1-水箱底板.DWG	273.97K
140	QX1-水箱水池.DWG	321.60K
141	QX1-水箱盖子.DWG	285.88K
142	QX1-箱体侧板.DWG	383.73K
143	QX1-箱体前板.DWG	454.21K
144	QX1-箱体后板.DWG	318.51K
145	QX1-顶部风口.DWG	424.68K
146	QX1-一层喷淋管.PDF	63.53K
147	QX1-上保养门.PDF	47.48K
148	QX1-上箱体装配.PDF	255.53K
149	QX1-二层喷淋管.PDF	80.20K
150	QX1-前上支撑.PDF	42.31K
151	QX1-前下支撑.PDF	41.16K
152	QX1-后侧支撑.PDF	37.19K
153	QX1-后保养门.PDF	45.56K
154	QX1-四脚立柱.PDF	42.60K
155	QX1-垫高脚杯.PDF	42.98K
156	QX1-填料中框.PDF	39.18K
157	QX1-填料侧框.PDF	43.00K
158	QX1-挡网卡槽.PDF	38.37K
159	QX1-方型旋流塔.PDF	91.39K
160	QX1-旋流中箱体.PDF	141.84K
161	QX1-旋流底板.PDF	225.23K
162	QX1-旋流板件.PDF	48.76K
163	QX1-旋流桶体.PDF	60.13K
164	QX1-水泵固定.PDF	41.19K
165	QX1-水箱侧板.PDF	63.80K
166	QX1-水箱前板.PDF	60.87K
167	QX1-水箱底板.PDF	36.45K
168	QX1-水箱水池.PDF	51.84K
169	QX1-水箱盖子.PDF	41.42K
170	QX1-水箱装配体.PDF	87.48K
171	QX1-箱体侧板.PDF	64.73K
172	QX1-箱体前板.PDF	81.92K
173	QX1-箱体后板.PDF	49.46K
