活性炭催化燃烧设备（ID:2049212）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

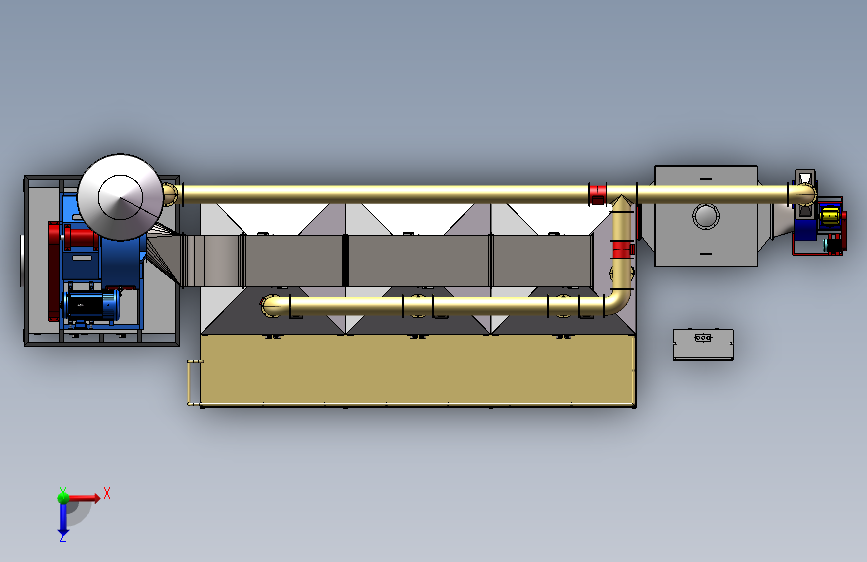

1.png)

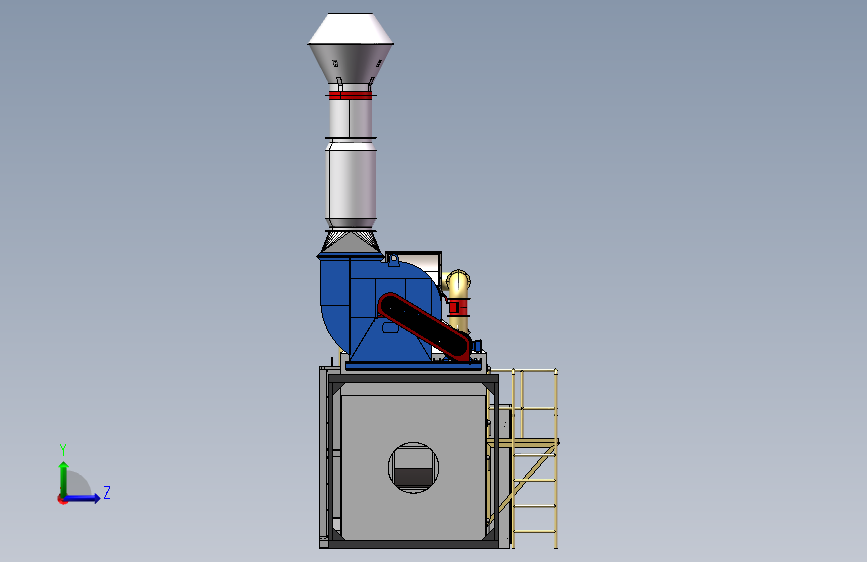

2.png)

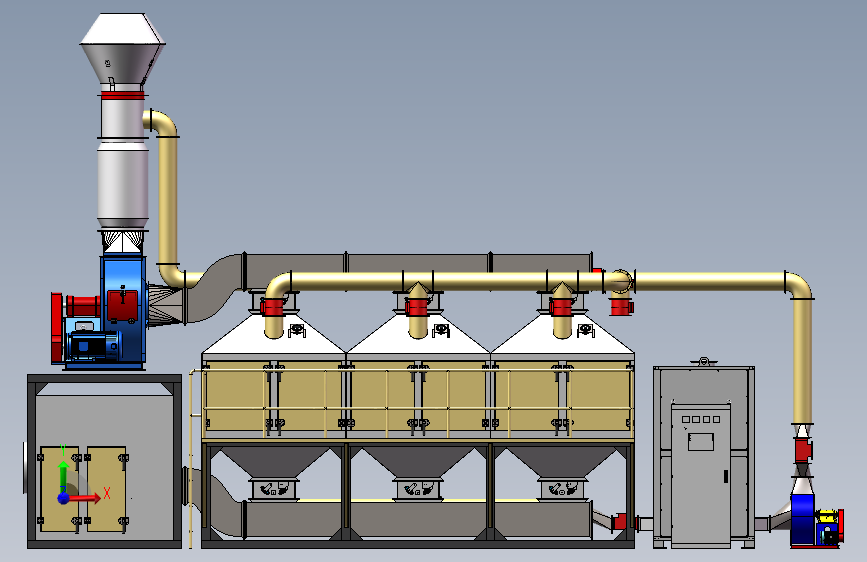

3.png)

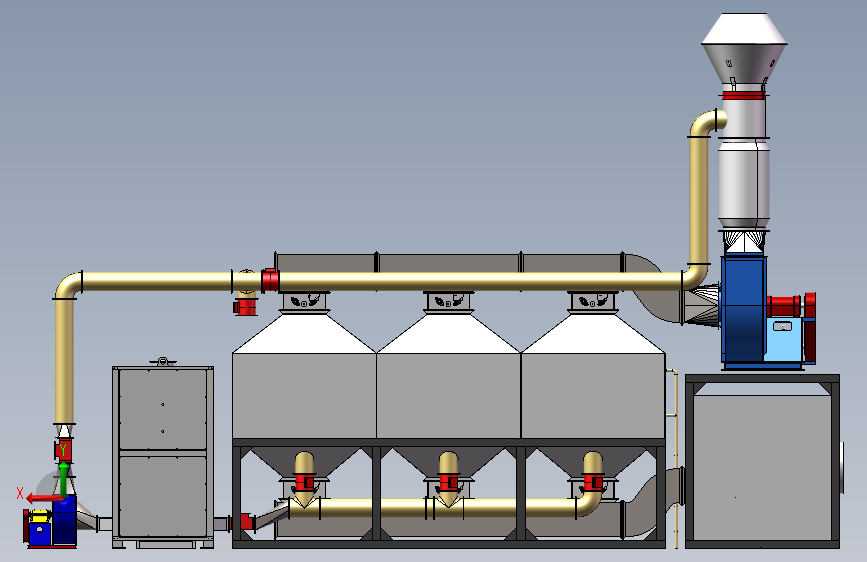

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17452195565524.zip | 59.76M |
| 2 | CHYT--催化框左.SLDPRT | 126.14K |
| 3 | CHYT-16U型电加热直管-10.SLDPRT | 57.34K |
| 4 | CHYT-16管电加热接线柱-10.SLDPRT | 94.96K |
| 5 | CHYT-500X500阀门.SLDPRT | 1.31M |
| 6 | CHYT-90度弯头.SLDPRT | 743.79K |
| 7 | CHYT-两头封板.SLDPRT | 63.95K |
| 8 | CHYT-中滑槽板.SLDPRT | 134.67K |
| 9 | CHYT-侧滑槽板.SLDPRT | 101.10K |
| 10 | CHYT-侧边门板.SLDPRT | 276.82K |
| 11 | CHYT-保温前板.SLDPRT | 200.56K |
| 12 | CHYT-保温后板.SLDPRT | 189.17K |
| 13 | CHYT-保温左右.SLDPRT | 176.05K |
| 14 | CHYT-偏心方圆.SLDPRT | 405.38K |
| 15 | CHYT-催化侧板.SLDPRT | 69.07K |
| 16 | CHYT-催化剂抽屉.SLDASM | 540.97K |
| 17 | CHYT-催化扣板.SLDPRT | 111.35K |
| 18 | CHYT-催化框右.SLDPRT | 111.82K |
| 19 | CHYT-催化燃烧室.SLDASM | 760.06K |
| 20 | CHYT-催化燃烧炉壳.SLDASM | 505.91K |
| 21 | CHYT-催化顶板.SLDPRT | 71.23K |
| 22 | CHYT-内部支撑.sldprt | 102.35K |
| 23 | CHYT-出口风管.sldprt | 62.88K |
| 24 | CHYT-出风管道.SLDPRT | 124.80K |
| 25 | CHYT-前后折板.SLDPRT | 71.11K |
| 26 | CHYT-前后横条.SLDPRT | 155.32K |
| 27 | CHYT-前后门板.SLDPRT | 256.76K |
| 28 | CHYT-加热内板.SLDPRT | 59.72K |
| 29 | CHYT-加热前板.SLDPRT | 111.64K |
| 30 | CHYT-加热后板.SLDPRT | 153.55K |
| 31 | CHYT-加热封板.SLDPRT | 91.31K |
| 32 | CHYT-加热管.SLDASM | 78.42K |
| 33 | CHYT-压差表.SLDPRT | 1.01M |
| 34 | CHYT-压差表盘.SLDPRT | 134.02K |
| 35 | CHYT-压差表装配.SLDASM | 264.31K |
| 36 | CHYT-外壳后板.SLDPRT | 188.69K |
| 37 | CHYT-外壳左右.SLDPRT | 465.07K |
| 38 | CHYT-外壳立柱.SLDPRT | 326.87K |
| 39 | CHYT-外壳门框.SLDPRT | 113.84K |
| 40 | CHYT-外壳顶低.SLDPRT | 825.33K |
| 41 | CHYT-外壳顶底.SLDPRT | 324.29K |
| 42 | CHYT-左右横条.SLDPRT | 107.07K |
| 43 | CHYT-左右门板.SLDPRT | 260.14K |
| 44 | CHYT-干式箱体.SLDPRT | 128.45K |
| 45 | CHYT-干式箱体装配.SLDPRT.SLDASM | 456.83K |
| 46 | CHYT-平台护栏.sldprt | 217.80K |
| 47 | CHYT-平台花板.SLDPRT | 154.84K |
| 48 | CHYT-底部脚板.SLDPRT | 149.27K |
| 49 | CHYT-废气蝶阀.SLDPRT | 190.53K |
| 50 | CHYT-抽屉导轨-10.SLDPRT | 65.33K |
| 51 | CHYT-拼台支撑.sldprt | 223.77K |
| 52 | CHYT-换热出风.SLDPRT | 185.54K |
| 53 | CHYT-换热器装配.SLDASM | 136.30K |
| 54 | CHYT-换热封板-10.SLDPRT | 59.51K |
| 55 | CHYT-换热进风.SLDPRT | 175.27K |
| 56 | CHYT-方圆组件.SLDPRT | 815.42K |
| 57 | CHYT-方管弯头.SLDPRT | 97.35K |
| 58 | CHYT-槽钢底脚.SLDPRT | 109.77K |
| 59 | CHYT-泄爆口组.SLDPRT | 130.29K |
| 60 | CHYT-法兰接管.SLDPRT | 121.34K |
| 61 | CHYT-法兰连接.sldprt | 71.16K |
| 62 | CHYT-法兰链接.SLDPRT | 165.82K |
| 63 | CHYT-活性炭催化燃烧总图.SLDASM | 12.29M |
| 64 | CHYT-活性炭吸附床.SLDASM | 1.93M |
| 65 | CHYT-消音内网.SLDPRT | 83.77K |
| 66 | CHYT-消音外壳.SLDPRT | 543.35K |
| 67 | CHYT-消音法兰.sldprt | 95.83K |
| 68 | CHYT-炉体吊环.SLDPRT | 65.49K |
| 69 | CHYT-炉接口件.SLDPRT | 181.16K |
| 70 | CHYT-炭盒抽屉.SLDPRT | 222.10K |
| 71 | CHYT-炭盒支撑.SLDPRT | 85.54K |
| 72 | CHYT-炭箱更换平台.sldasm | 515.59K |
| 73 | CHYT-燃烧室换热器.SLDASM | 820.84K |
| 74 | CHYT-燃烧炉总装配.SLDASM | 1.27M |
| 75 | CHYT-爬梯护栏.sldprt | 300.88K |
| 76 | CHYT-等径三通.SLDPRT | 309.98K |
| 77 | CHYT-管道末端.SLDPRT | 95.18K |
| 78 | CHYT-箱体脚架.SLDPRT | 546.85K |
| 79 | CHYT-箱体门板.SLDPRT | 154.36K |
| 80 | CHYT-脱附出A.SLDPRT | 131.24K |
| 81 | CHYT-脱附出口.SLDPRT | 114.83K |
| 82 | CHYT-脱附出风.SLDPRT | 131.83K |
| 83 | CHYT-脱附接管.SLDPRT | 131.87K |
| 84 | CHYT-脱附管A.SLDPRT | 130.92K |
| 85 | CHYT-脱附管B.SLDPRT | 144.73K |
| 86 | CHYT-脱附管C.SLDPRT | 131.29K |
| 87 | CHYT-脱附管D.SLDPRT | 132.10K |
| 88 | CHYT-脱附管E.SLDPRT | 132.10K |
| 89 | CHYT-补强折板.SLDPRT | 77.46K |
| 90 | CHYT-角铁平台.sldprt | 319.42K |
| 91 | CHYT-角铁法兰.SLDPRT | 166.76K |
| 92 | CHYT-设备法兰.SLDPRT | 111.62K |
| 93 | CHYT-过滤框架.SLDPRT | 756.61K |
| 94 | CHYT-进出风口组.SLDPRT | 114.39K |
| 95 | CHYT-连体底座.SLDPRT | 167.36K |
| 96 | CHYT-钢丝网.SLDPRT | 688.77K |
| 97 | CHYT-门框焊件.SLDPRT | 64.31K |
| 98 | CHYT-阻火接口.SLDPRT | 230.51K |
| 99 | CHYT-雨帽内板.SLDPRT | 647.85K |
| 100 | CHYT-雨帽外壳.SLDPRT | 1.06M |
| 101 | CHYT-雨帽直管.SLDPRT | 63.99K |
| 102 | CHYT-雨帽装配体.SLDASM | 433.22K |
| 103 | CHYT-风机消音器.SLDASM | 151.57K |
| 104 | CHYT-风机消音锥形雨帽.SLDASM | 495.11K |
| 105 | CHYT-风机脚架.SLDPRT | 429.01K |
| 106 | CHYT-风管封头.SLDPRT | 83.76K |
| 107 | CHYT-风管法兰.SLDPRT | 152.65K |
| 108 | _HECHT75cer.SLDPRT | 26.49K |
| 109 | _HECHT75de.SLDPRT | 25.18K |
| 110 | _HECHT75xee.SLDPRT | 17.89K |

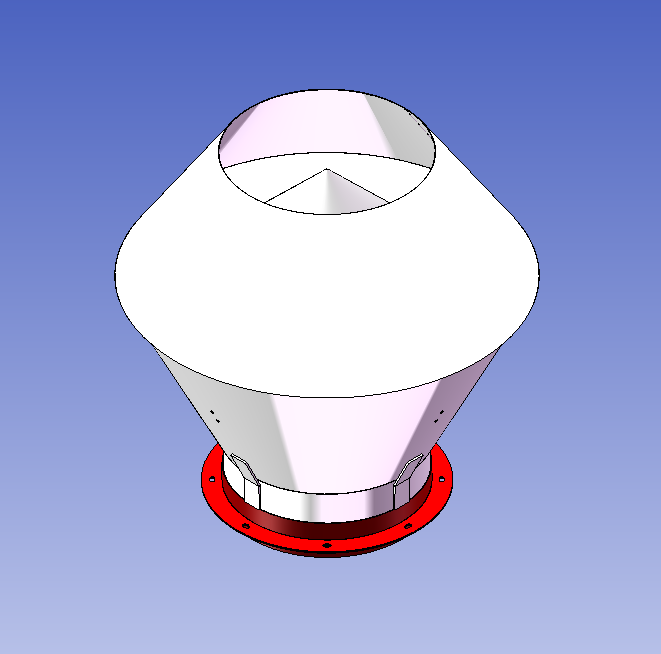

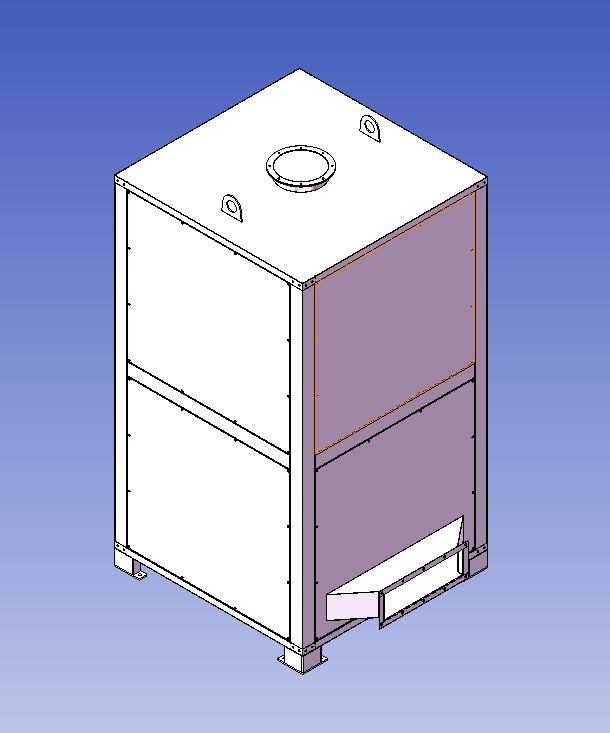

| 111 | 动力柜.SLDPRT | 3.65M |
| 112 | 平接合页.SLDASM | 95.44K |
| 113 | 旋转压紧把手.SLDPRT | 233.28K |
| 114 | 旋转压紧锁钩.SLDPRT | 111.87K |
| 115 | 脱附风机模型.SLDPRT | 3.22M |
| 116 | 阻火器模型.SLDPRT | 4.63M |
| 117 | 催化炉.png | 24.04K |

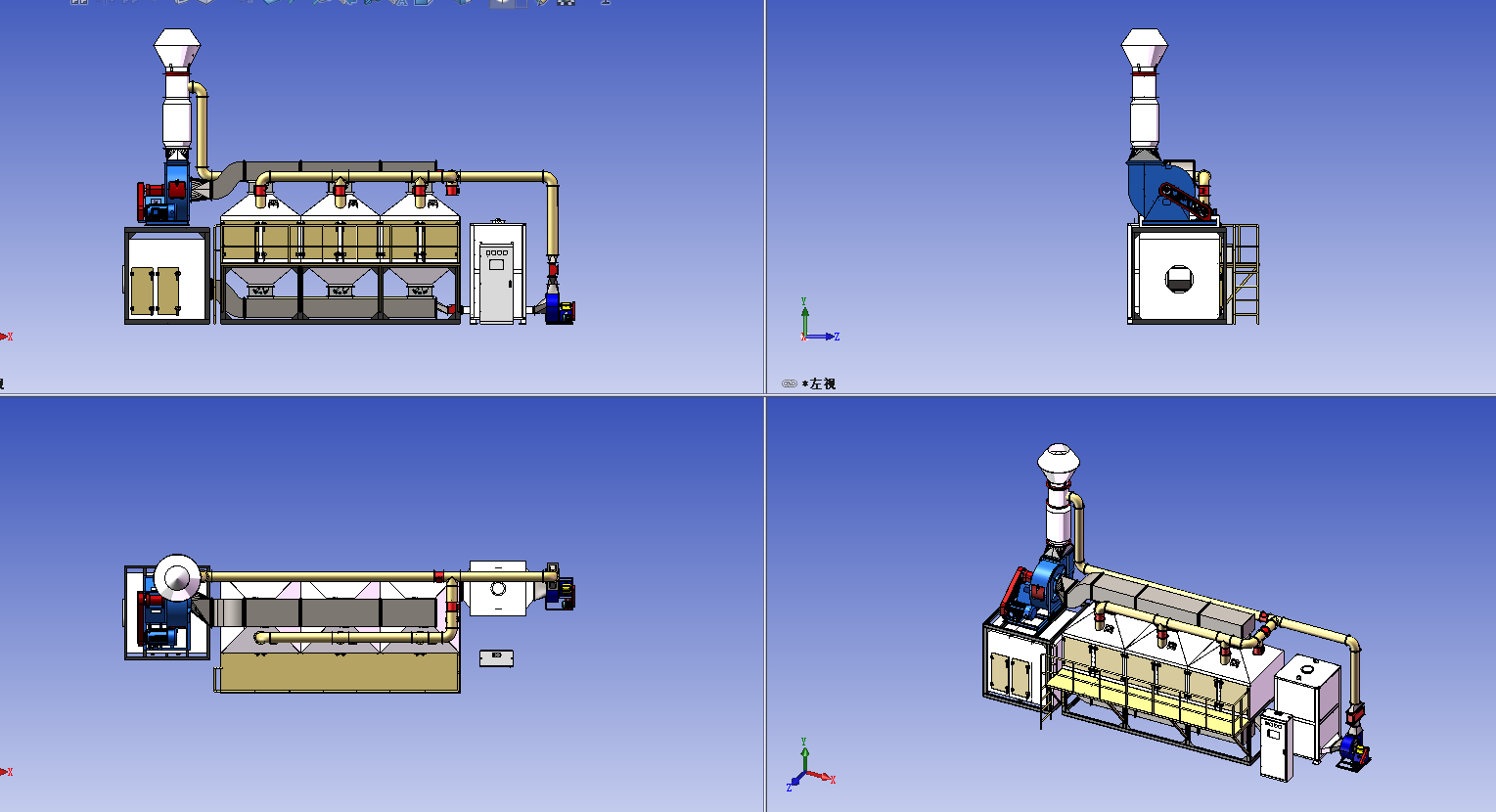

| 118 | 四视图.png | 92.97K |

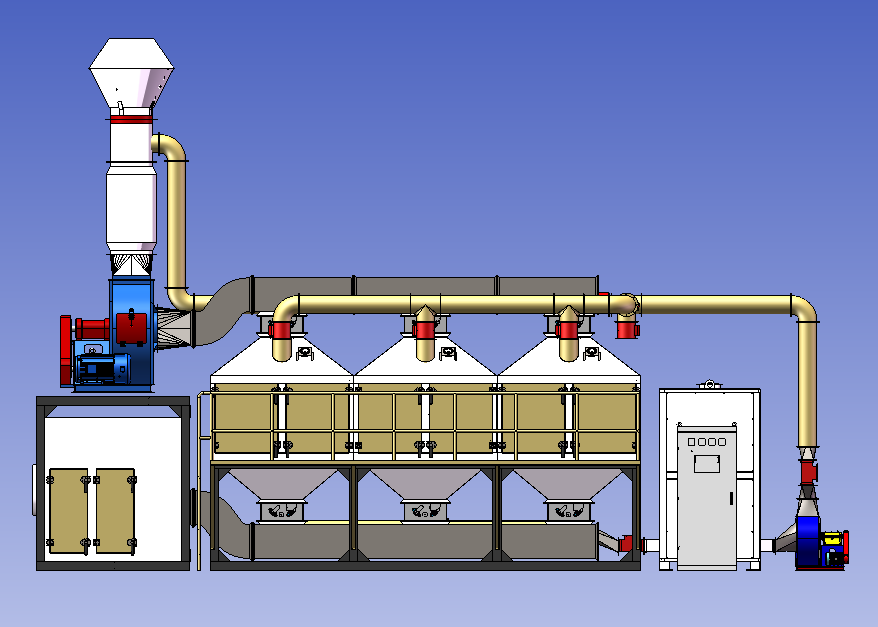

| 119 | 正面图.png | 51.66K |

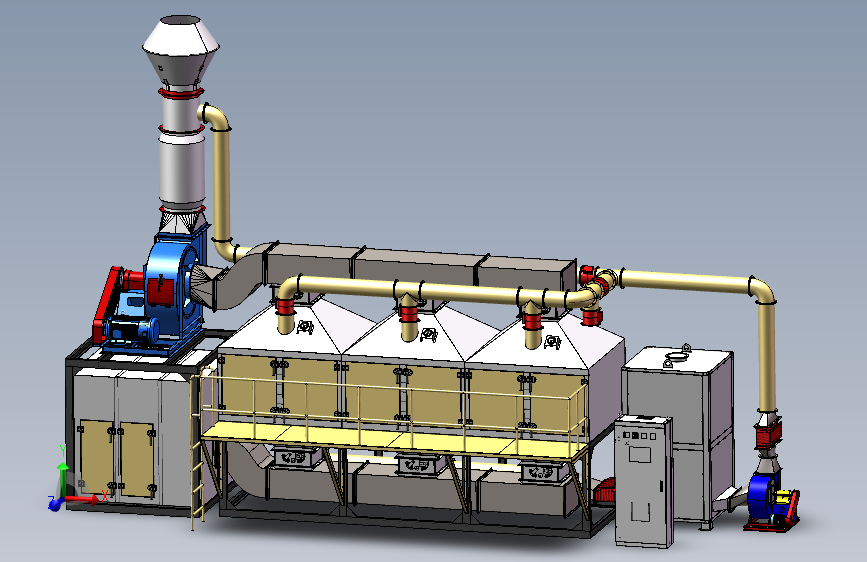

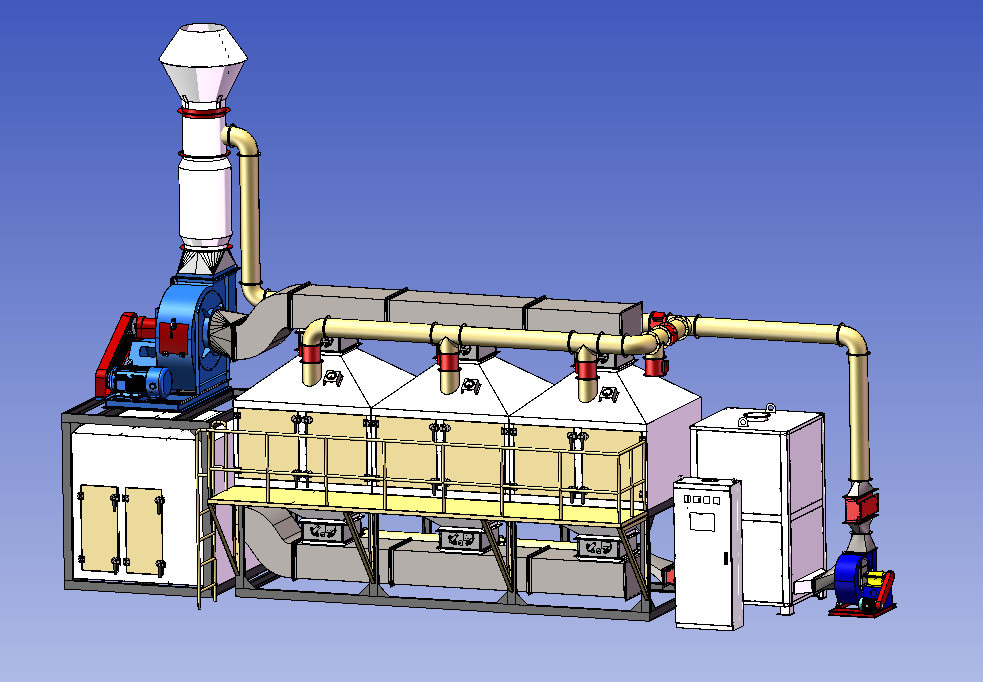

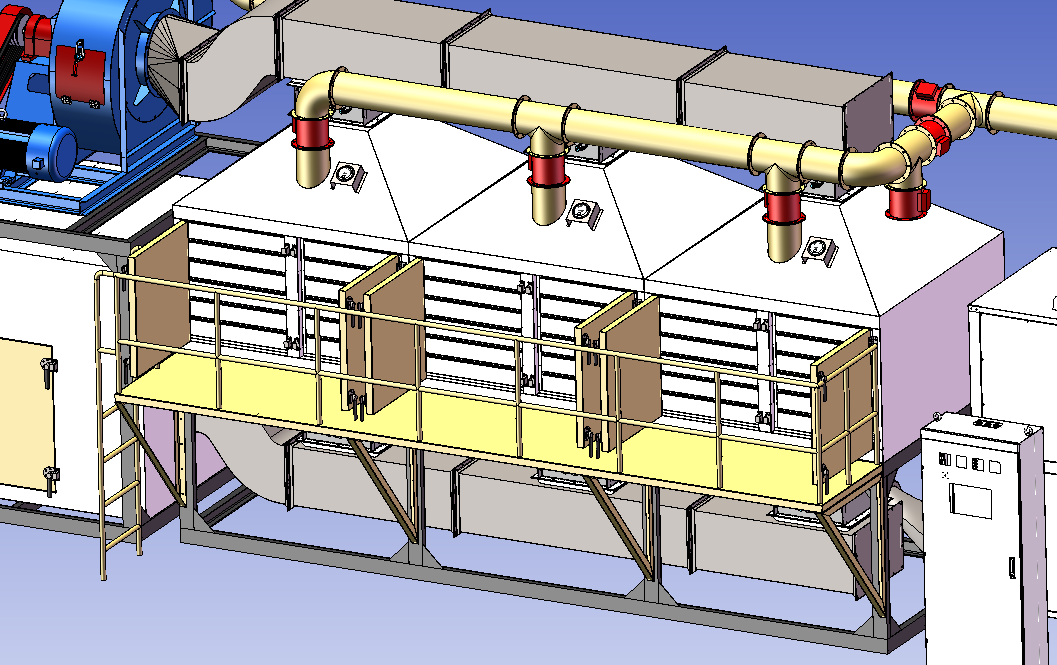

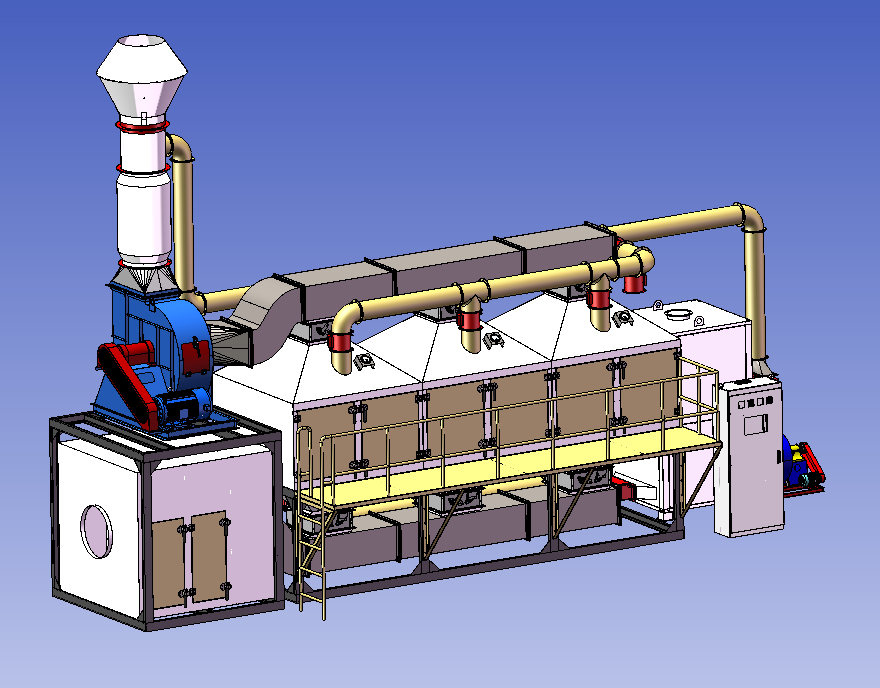

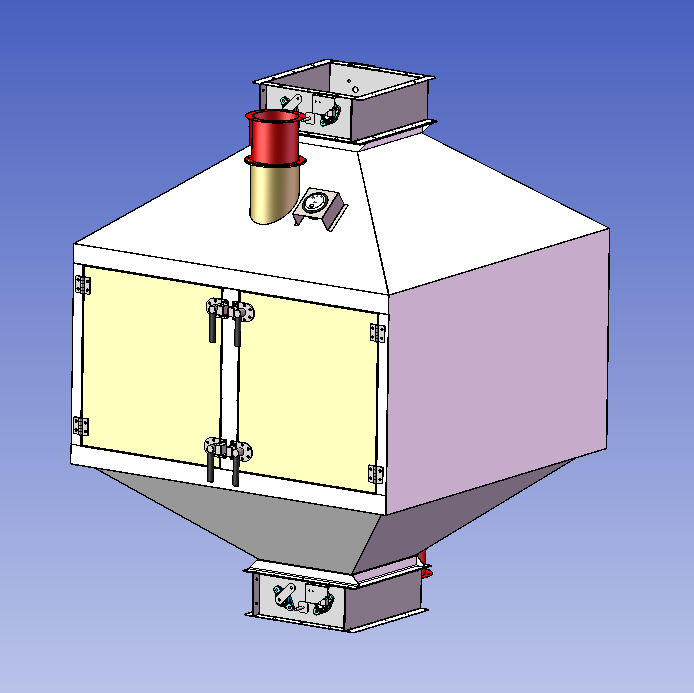

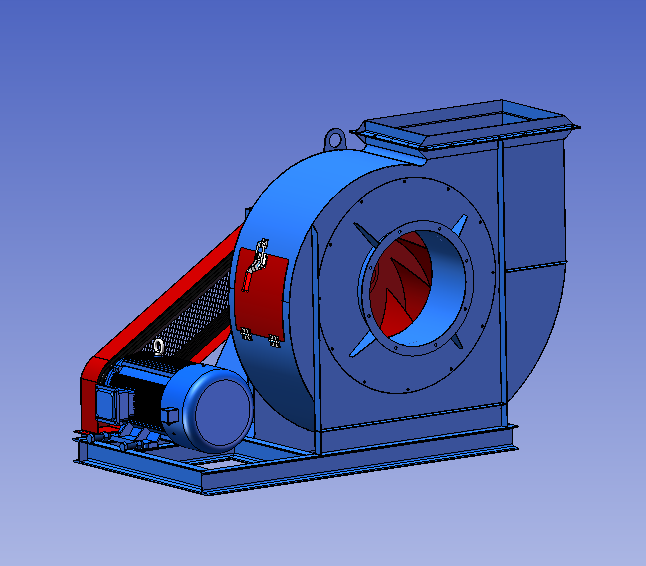

| 120 | 活性炭催化燃烧设备.png | 107.31K |
| 121 | 活性炭催化燃烧设备3D.png | 96.21K |
| 122 | 活性炭箱体.png | 30.99K |
| 123 | 门打开.png | 186.10K |
| 124 | 雨帽.png | 28.49K |
| 125 | 风机.png | 48.19K |
| 126 | 18-保养门板.sldprt | 77.76K |
| 127 | 18-出口法兰.SLDPRT | 172.14K |
| 128 | 18-固定罩上.sldprt | 72.66K |
| 129 | 18-固定罩下.SLDPRT | 88.46K |
| 130 | 18-油冷轴座.sldprt | 299.26K |
| 131 | 18-皮带罩子.sldprt | 868.24K |
| 132 | 18-轴承底座.sldprt | 123.24K |
| 133 | 18-透浦式风机.SLDASM | 1.30M |
| 134 | 18-风机前板.SLDPRT | 173.60K |
| 135 | 18-风机叶轮.sldprt | 738.82K |
| 136 | 18-风机后板.sldprt | 140.40K |
| 137 | 18-风机底座.SLDPRT | 215.38K |
| 138 | 18-风机盖板.sldprt | 154.67K |
| 139 | 18-风机肚板.SLDPRT | 121.94K |
| 140 | 18-风轮仔件.sldprt | 162.19K |
| 141 | HEPNA65.SLDPRT | 138.56K |
| 142 | M24螺母.sldprt | 116.89K |
| 143 | M24螺钉.sldprt | 221.38K |
| 144 | TC4-3.SLDPRT | 262.38K |
| 145 | YVP180M-4电机.sldprt | 2.27M |
| 146 | 皮带.SLDPRT | 77.07K |
| 147 | 皮带轮.SLDPRT | 144.52K |
