转子动平衡检查设备（ID:2067717）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.5合页1.SLDPRT | 95.09K |
| 2 | 1.5合页2.SLDPRT | 91.32K |
| 3 | 1.5寸合页.SLDASM | 78.85K |
| 4 | 25-ZZ-DPHJC-001.SLDPRT | 143.34K |
| 5 | 25-ZZ-DPHJC-002.SLDASM | 2.95M |
| 6 | 25-ZZ-DPHJC-003.SLDASM | 381.63K |
| 7 | 25-ZZ-DPHJC-003.SLDPRT | 132.38K |
| 8 | 25-ZZ-DPHJC-004.SLDPRT | 113.81K |
| 9 | 25-ZZ-DPHJC-005.SLDPRT | 67.95K |
| 10 | 25-ZZ-DPHJC-006.SLDPRT | 69.98K |
| 11 | 25-ZZ-DPHJC-007.SLDPRT | 185.84K |
| 12 | 25-ZZ-DPHJC-008.SLDPRT | 79.86K |
| 13 | 25-ZZ-DPHJC-009.SLDPRT | 104.76K |
| 14 | 25-ZZ-DPHJC-010.SLDPRT | 112.56K |
| 15 | 25-ZZ-DPHJC-011.SLDPRT | 98.63K |
| 16 | 25-ZZ-DPHJC-012.SLDPRT | 41.69K |
| 17 | 25-ZZ-DPHJC-013.SLDPRT | 80.33K |
| 18 | 25-ZZ-DPHJC-014.SLDPRT | 87.11K |
| 19 | 25-ZZ-DPHJC-015.SLDPRT | 88.64K |
| 20 | 25-ZZ-DPHJC-016.SLDPRT | 104.09K |
| 21 | 25-ZZ-DPHJC-017.SLDPRT | 79.86K |
| 22 | 25-ZZ-DPHJC-018.SLDASM | 572.95K |
| 23 | 25-ZZ-DPHJC-019.SLDPRT | 216.81K |
| 24 | 25-ZZ-DPHJC-020.sldasm | 543.44K |
| 25 | 25-ZZ-DPHJC-021.SLDPRT | 206.62K |
| 26 | 25-ZZ-DPHJC-022.SLDPRT | 60.36K |
| 27 | 25-ZZ-DPHJC-023.SLDPRT | 96.83K |
| 28 | 25-ZZ-DPHJC-024.SLDPRT | 87.49K |
| 29 | 25-ZZ-DPHJC-025.SLDPRT | 95.58K |
| 30 | 25-ZZ-DPHJC-026.SLDPRT | 172.95K |
| 31 | 25-ZZ-DPHJC-027.SLDPRT | 88.56K |
| 32 | 25-ZZ-DPHJC-028.SLDPRT | 107.23K |
| 33 | 25-ZZ-DPHJC-029.SLDPRT | 121.96K |
| 34 | 25-ZZ-DPHJC-030.SLDPRT | 118.88K |
| 35 | 25-ZZ-DPHJC-031.SLDPRT | 86.13K |
| 36 | 25-ZZ-DPHJC-032.SLDPRT | 97.67K |
| 37 | 25-ZZ-DPHJC-033.SLDPRT | 80.64K |
| 38 | 25-ZZ-DPHJC-034.SLDPRT | 82.71K |
| 39 | 25-ZZ-DPHJC-035.SLDPRT | 246.36K |
| 40 | ACQ25x30SBCB_0__.SLDASM | 260.64K |
| 41 | F-ACQ25Y.SLDPRT | 135.03K |
| 42 | RMTL16X200S_0___.SLDASM | 196.68K |
| 43 | Rollingbearings606GB276-94.SLDPRT | 370.69K |
| 44 | Rollingbearings61901GB276-94.SLDPRT | 592.14K |
| 45 | ZZ-DPH-200.SLDPRT | 114.18K |
| 46 | _ACQ25_Nut.SLDPRT | 28.91K |
| 47 | _ACQS-25x30-B_30r.SLDPRT | 22.26K |
| 48 | _ACQS-25x3030_b.SLDPRT | 171.91K |
| 49 | _F-ACQ25CB.SLDPRT | 138.87K |
| 50 | _RMTL-16X200-S0_rod.SLDPRT | 251.39K |
| 51 | _RMTL-16X50-S0_body.SLDPRT | 125.37K |
| 52 | 皮带1.SLDPRT | 92.22K |
| 53 | 禾川200W无刹车X2MH020A-N2LNφ5.41.SLDPRT | 7.51M |
| 54 | 转子动平衡检查设备.SLDASM | 3.61M |
| 55 | ~$操作按钮开关安装板.SLDPRT | 14B |
| 56 | 急停开关.1.SLDPRT | 367.95K |
| 57 | 按钮-启动-带指示灯.11.SLDPRT | 165.89K |
| 58 | 按钮-复位-带指示灯.1.1.SLDPRT | 161.37K |
| 59 | 按钮盒.SLDPRT | 94.93K |
| 60 | 按钮盒支架.SLDPRT | 218.69K |
| 61 | 按钮盒盖.SLDPRT | 138.83K |
| 62 | 操作按钮开关安装板.SLDPRT | 103.38K |
| 63 | 操作按钮开关盒.SLDASM | 319.85K |
| 64 | GB_FASTENER_NUT_STNABM10-N.SLDPRT | 97.11K |
| 65 | GB_FASTENER_NUT_STNABM10-N.STEP | 54.69K |
| 66 | GB_FASTENER_NUT_STNABM12-N.SLDPRT | 96.81K |
| 67 | LJ10A3-4-Z.sldasm | 122.22K |
| 68 | LJ10A3-4-Z接近开关.SLDPRT | 118.73K |
| 69 | 转子.1.SLDPRT | 159.84K |
此图纸下载需要875金币
立即下载
发布者
淡笑看过尘世
创作: 2435
粉丝: 35
加入时间：2022-03-31
模型信息
图纸ID：2067717
图纸格式：sldprt,sldasm,step
文件大小：23.75M
所需金币：875
上传时间：2025-04-25 20:34:16
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
转子
动平衡检查
图纸简介

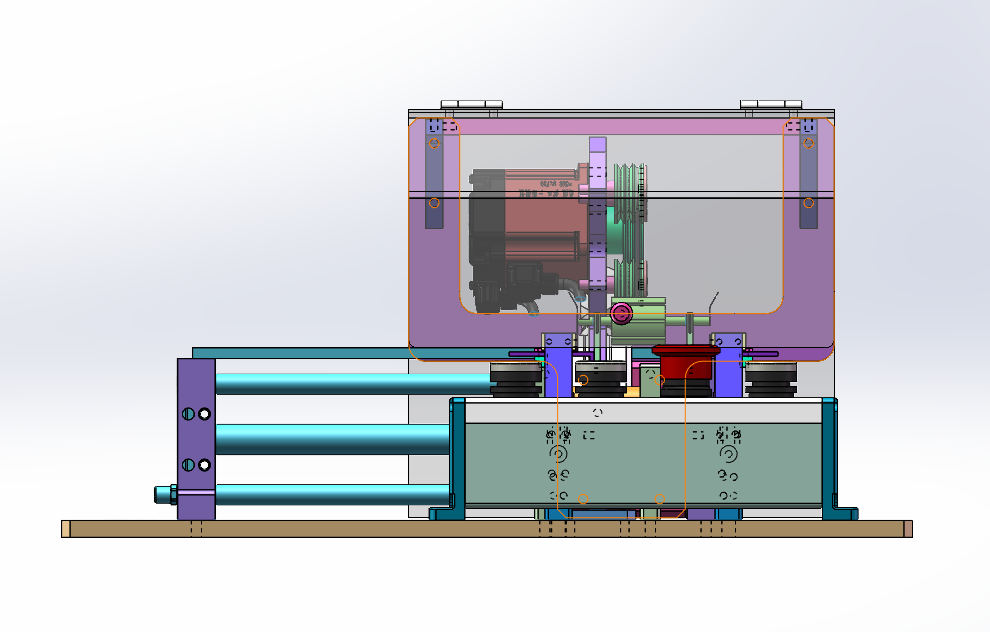

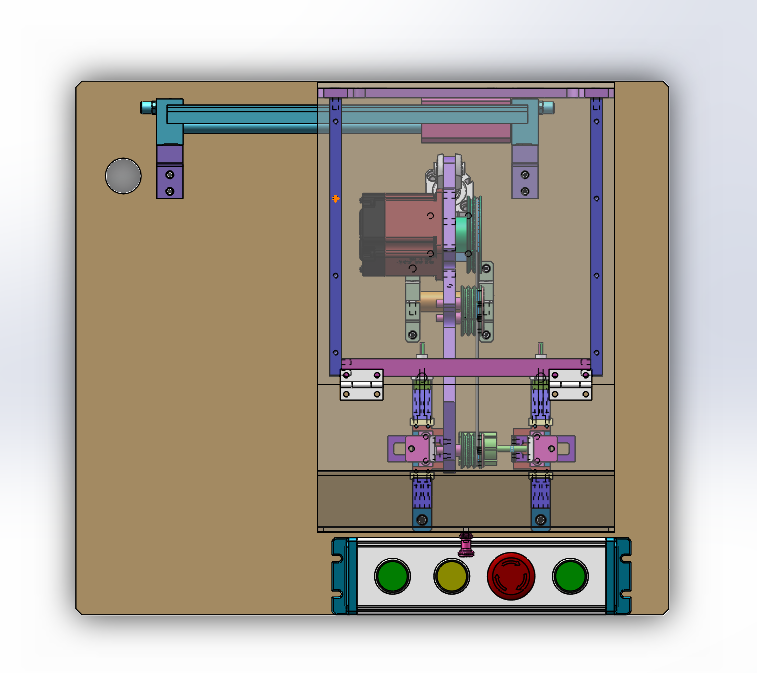

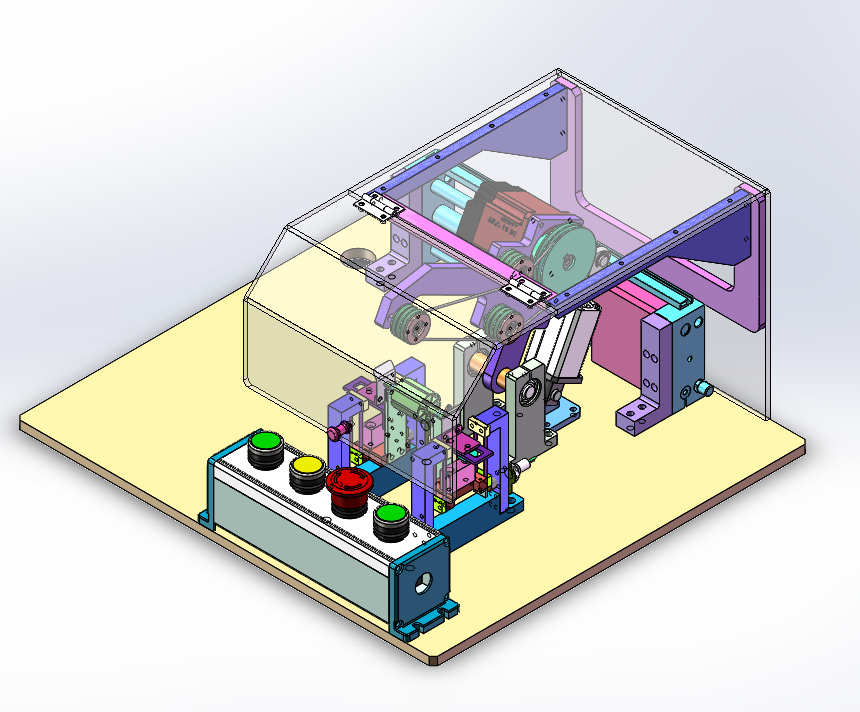

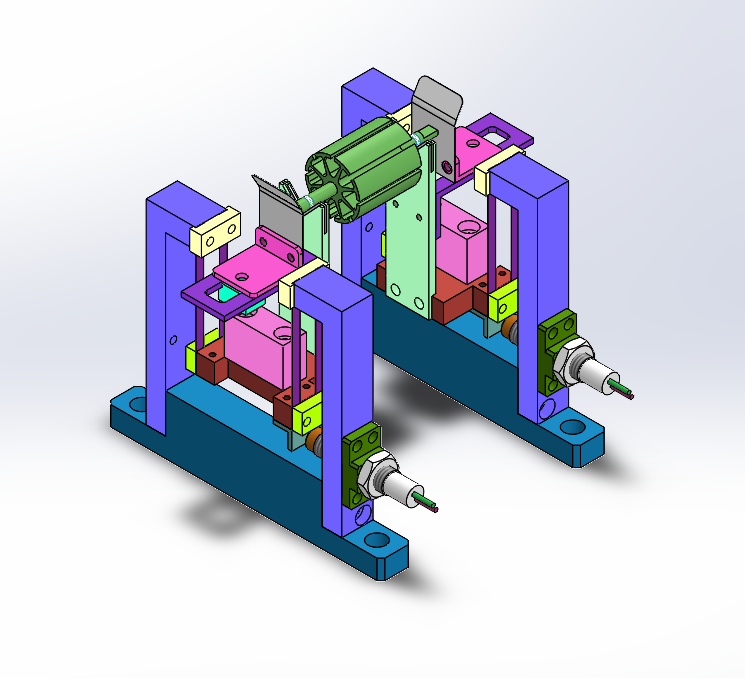

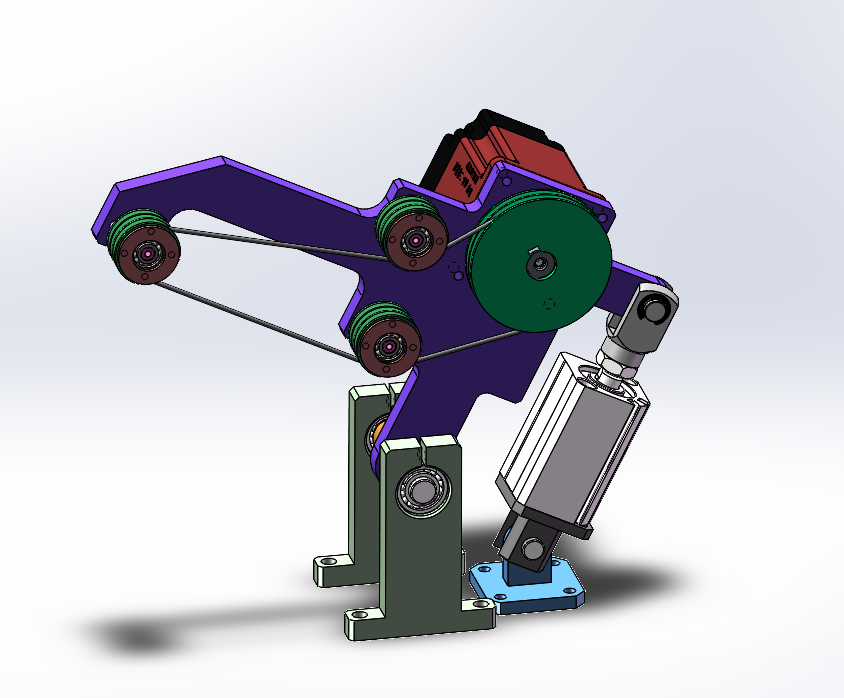

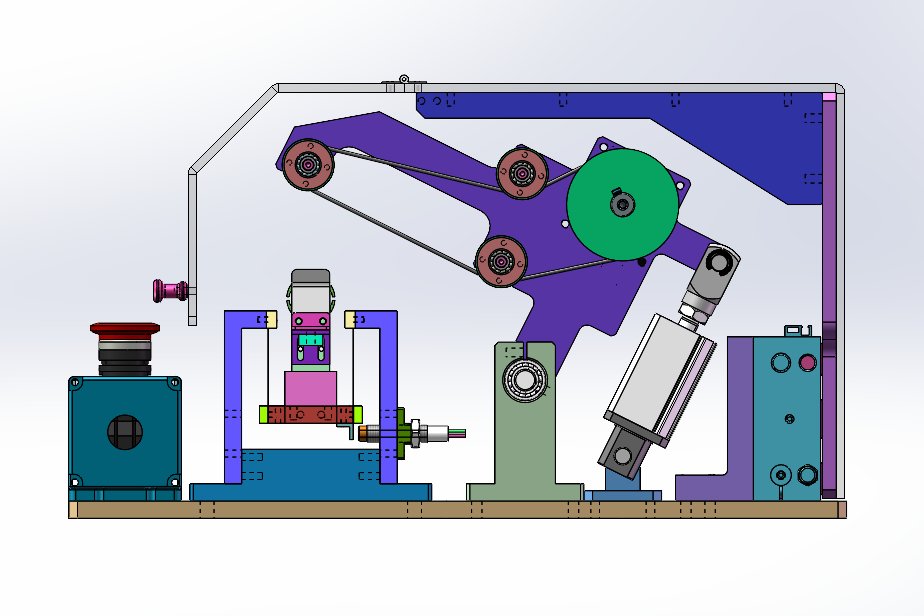

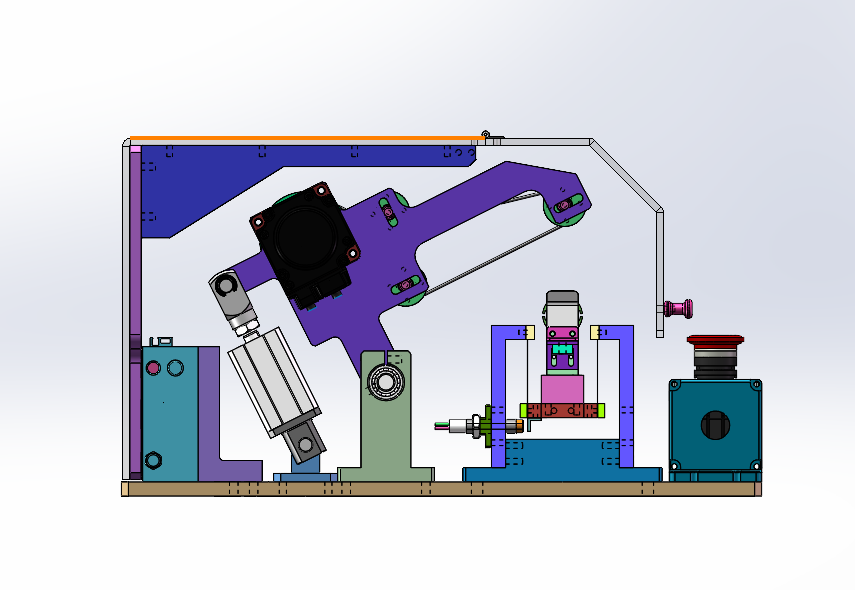

转子动平衡测试设备原理；转子不平衡会导致离心力，这些力在旋转时会引起振动，转子动平衡测试的核心原理是通过动态检测转子旋转时的不平衡量。被检查的转子悬吊在测试工装上，测试工装两边各安装一个感应开关，测试时皮带传动机构下压，传动皮带运转时带动转子高速旋转，感应开关检查悬吊工装的振动量大小来判断转子是否符合动平衡测试标准。
