‌分拣皮带线（ID:2068523）

设备部件 / 传动部件 / ‌分拣皮带线

©原创

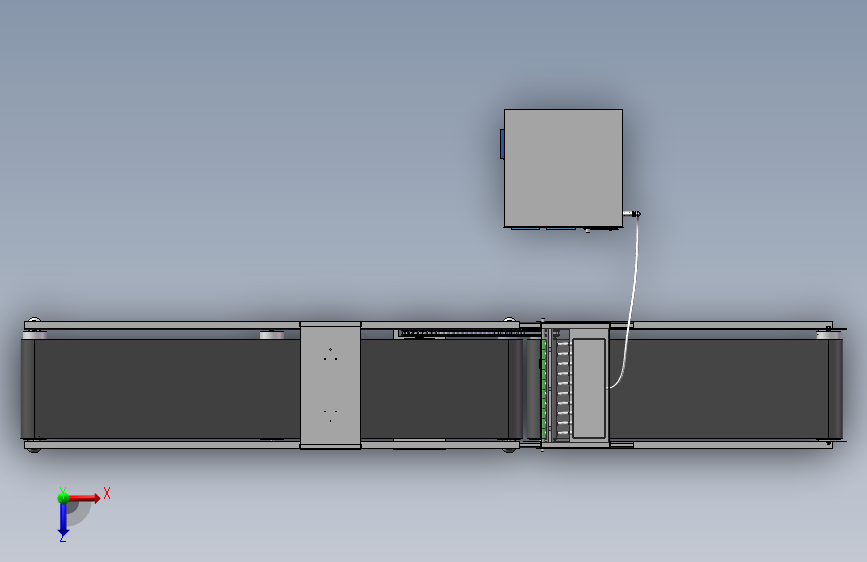

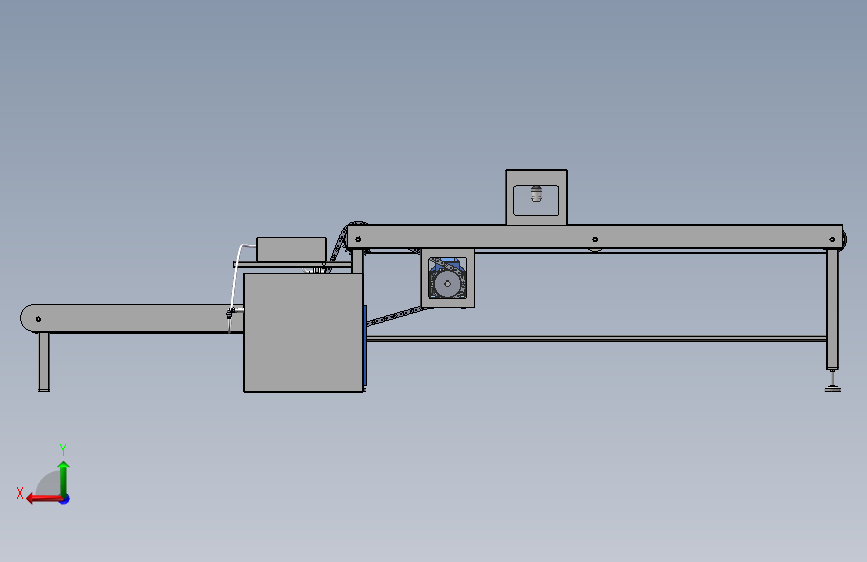

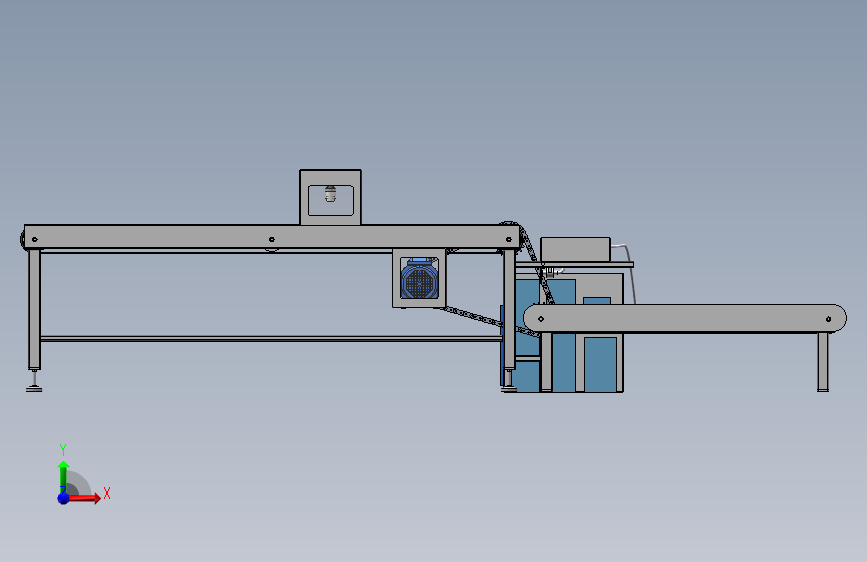

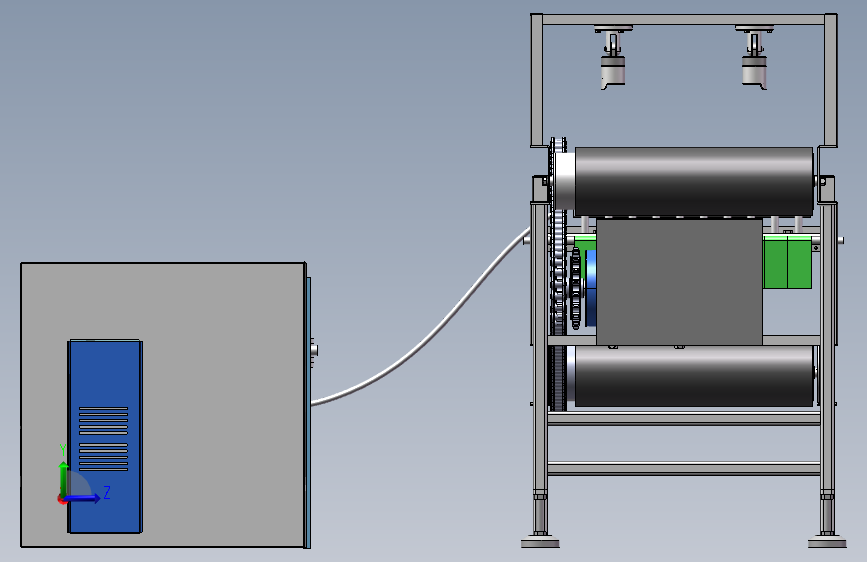

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17456725959067.rar	34.20M
2	GB╱T16674.1-2004[六角头法兰面螺栓小系列粗杆F型M12×45].SLDPRT	1.14M
3	GB╱T18230.1-2000[栓接结构用大六角头螺栓M12×35].SLDPRT	788.70K
4	GB╱T276-2013[两面带密封圈（非接触式）的深沟球轴承[60000-2RZ]6304-2RZ].SLDPRT	1.11M
5	GB╱T29.2-2013[六角头带十字槽螺栓M6×20].SLDPRT	670.50K
6	GB╱T5783-2000[六角头螺栓全螺纹M12×45].SLDPRT	1.05M
7	GB╱T5783-2000[六角头螺栓全螺纹M12×50].SLDPRT	1.20M
8	GB╱T6172.1-2016[六角薄螺母M12].SLDPRT	111.29K
9	GB╱T823-2016[十字槽小盘头螺钉M6×12].SLDPRT	449.48K
10	GB╱T894.1-1986[轴用弹性挡圈A型d0≥1020].SLDPRT	95.89K
11	GB╱T9074.11-1988[十字槽凹穴六角头螺栓和平垫圈组合件M6×35].SLDASM	248.14K
12	GB╱T9074.11-1988[十字槽凹穴六角头螺栓和平垫圈组合件M6×35].step.SLDASM	36.34K
13	IMB3H63-132变频电机变频调速电机SEW电机VYP[YVF2-100L-2-B3].step.SLDPRT	2.85M
14	M6__35______8.step.SLDPRT	44.77K
15	M6__35____________________8.step.SLDPRT	80.20K
16	SPL弯通气管接头[SPL12-04].SLDPRT	274.44K
17	主动链轮.SLDPRT	508.09K
18	主动链轮（二级）.SLDPRT	501.50K
19	二级机架.SLDPRT	114.66K
20	二级机架腿.SLDPRT	161.93K
21	二级机架装配体.SLDASM	118.54K
22	亚克力板摄像头）.SLDPRT	48.84K
23	亚克力板（电机）.SLDPRT	49.33K
24	传送带.SLDPRT	62.40K
25	储气罐.SLDASM	108.47K
26	储气罐壳.SLDPRT	179.64K
27	储气罐盖.SLDPRT	84.30K
28	内链节.SLDPRT	157.43K
29	合页.SLDPRT	131.10K
30	喷气装置装配体.SLDASM	188.17K
31	地台.SLDPRT	90.83K
32	垫板（电机）.SLDPRT	69.29K
33	壳.SLDPRT	81.42K
34	外壳.SLDPRT	325.50K
35	外链节.SLDPRT	146.80K
36	夹具1.SLDPRT	114.97K
37	夹具2.SLDPRT	112.04K
38	导气管.SLDPRT	133.68K
39	小门.SLDPRT	57.25K
40	底.SLDPRT	76.41K
41	拨片.SLDPRT	92.80K
42	拨片架.SLDPRT	260.52K
43	挡板（摄像头）.SLDPRT	142.22K
44	挡板（电机）.SLDPRT	100.44K
45	控制器.SLDPRT	87.28K
46	摄像机.SLDASM	3.47M
47	支撑管.SLDPRT	144.95K
48	方管.SLDPRT	85.21K
49	方管1.SLDPRT	56.84K
50	方管2.SLDPRT	59.37K
51	机架腿.SLDPRT	177.38K
52	机架装配体机架宽度565）.SLDASM	173.35K
53	柱子.SLDPRT	64.40K
54	滚筒.SLDPRT	120.74K
55	滚筒2.SLDPRT	101.84K
56	滚筒装配体1.SLDASM	967.00K
57	滚筒装配体2.SLDASM	1.27M
58	滚筒装配体2（二级）.SLDASM	1.27M
59	电机盖板.SLDPRT	65.17K
60	电机链轮.SLDPRT	502.54K
61	电机链轮2.SLDPRT	501.25K
62	皮带1-1.SLDPRT	66.49K
63	皮带4-3.SLDPRT	70.28K
64	盖.SLDPRT	50.53K
65	空气压缩机.SLDASM	296.98K
66	管1.SLDPRT	64.94K
67	管2.SLDPRT	64.10K
68	装配体.SLDASM	10.53M
69	软管1.SLDPRT	238.92K
70	软管2.SLDPRT	45.32K
71	软管3.SLDPRT	166.19K
72	轴.SLDPRT	80.79K
73	透气.SLDPRT	135.77K
74	钣金机架.SLDPRT	111.16K
75	门.SLDPRT	52.46K
76	顶板（摄像头）.SLDPRT	63.49K
