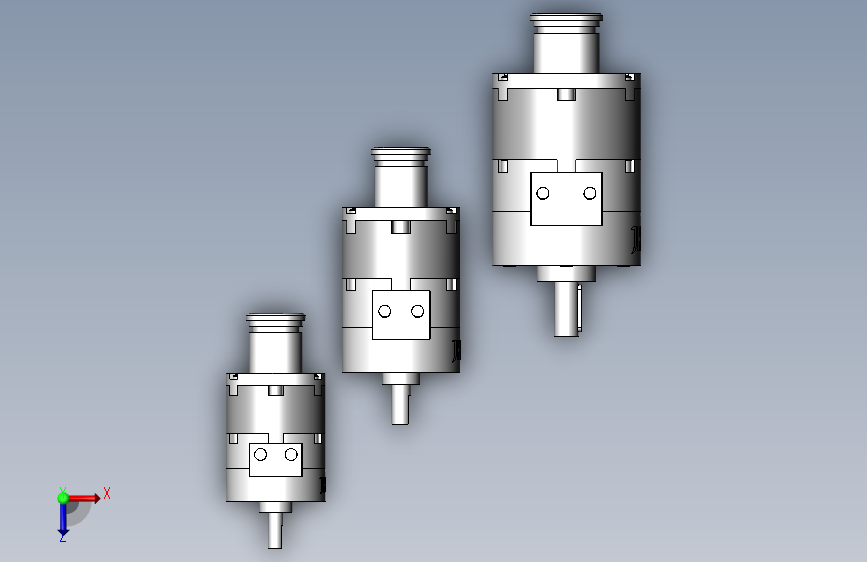

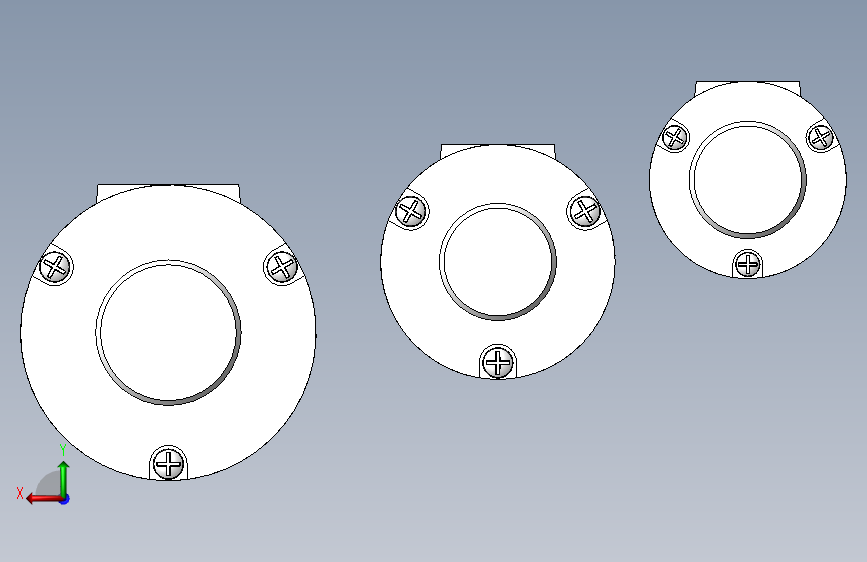

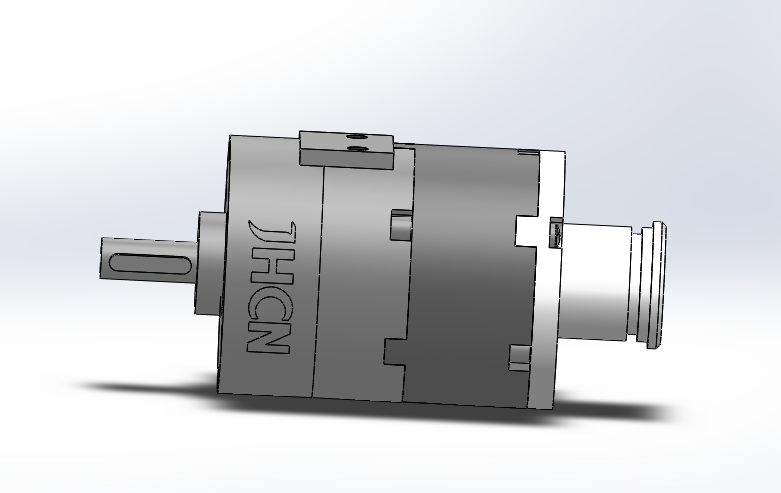

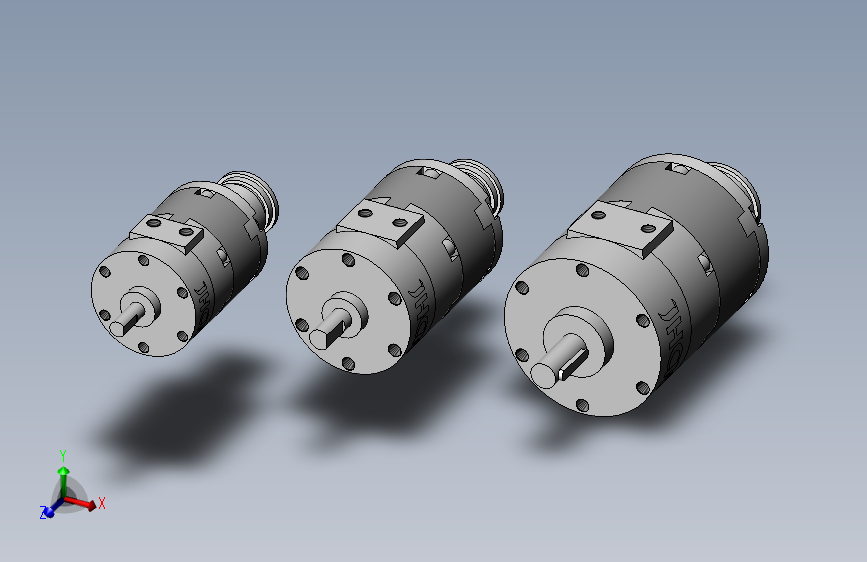

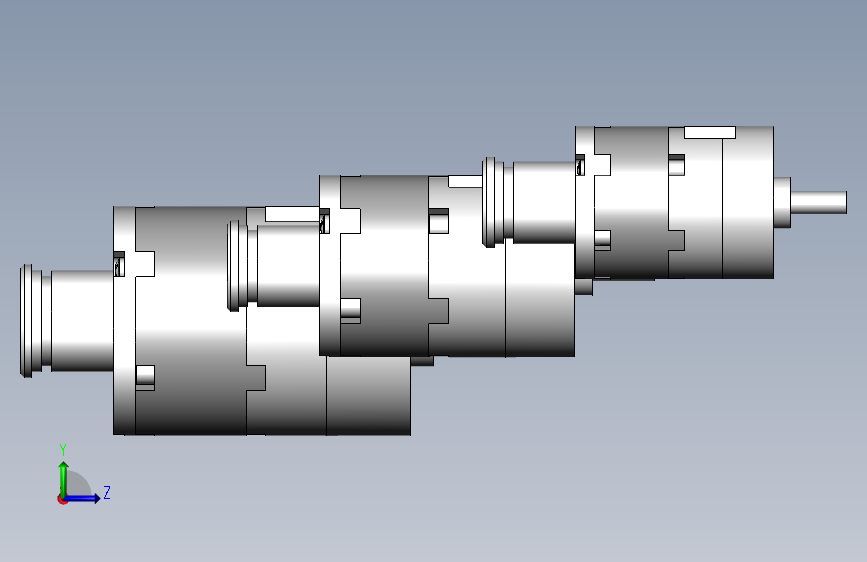

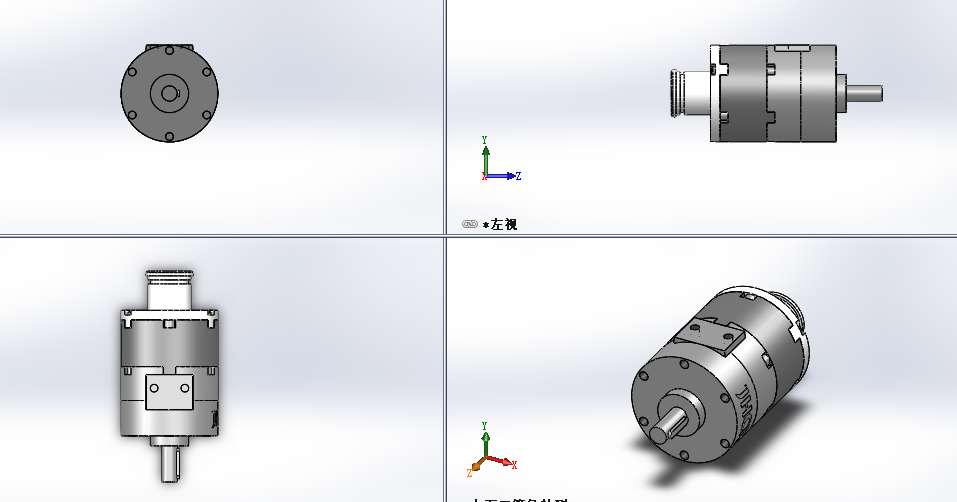

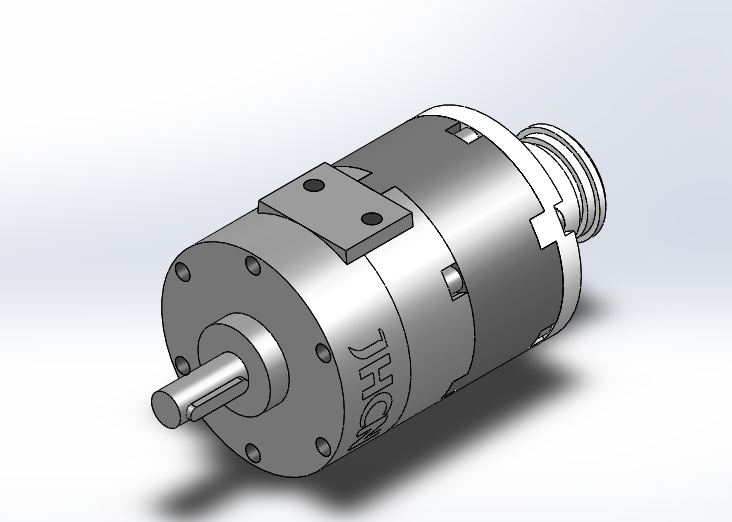

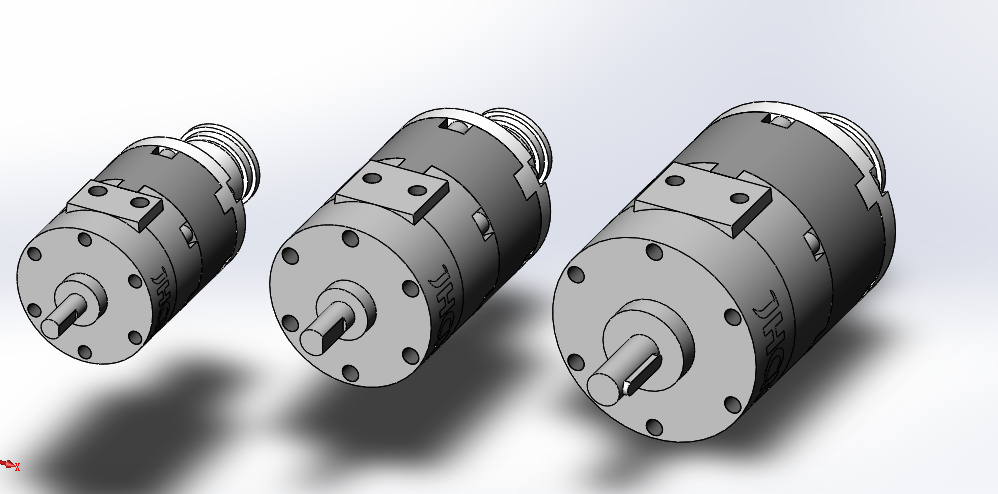

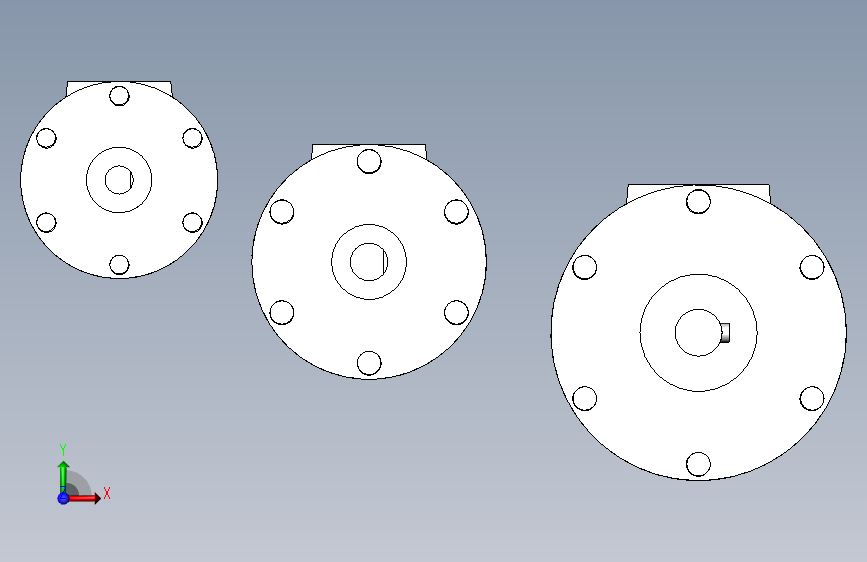

3款CRB2BW(φ20~φ40) 叶片旋转气缸(带内置磁环单元及角度调整单元)(ID:2069786)
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17457370854321.rar | 1.96M |
| 2 | CRB2BWφ20~φ40叶片旋转气缸带内置磁环单元及角度调整单元[CDRB2BWU20-90DZ].sldprt | 551.82K |
| 3 | CRB2BWφ20~φ40叶片旋转气缸带内置磁环单元及角度调整单元[CDRB2BWU30-90DZ].sldprt | 527.23K |
| 4 | CRB2BWφ20~φ40叶片旋转气缸带内置磁环单元及角度调整单元[CDRB2BWU40-90DZ].sldprt | 519.41K |
| 5 | 装配体11.SLDASM | 447.97K |
此图纸下载需要18金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 50
加入时间:2024-07-22
模型信息
图纸ID:2069786
图纸格式:sldprt,sldasm
文件大小:2.01M
所需金币:18
上传时间:2025-04-27 14:58:06
是否可编辑:可修改,包括参数
软件版本:SOLIDWORKS 2016
标签
气缸
图纸简介
CRB2BW(φ20~φ40) 叶片旋转气缸(带内置磁环单元及角度调整单元) ,是一种利用压缩空气驱动,通过内部止动块或外部挡块来改变其摆动角度的气动执行元件。它通过气压作用在叶片上,带动转轴回转,并输出转矩,适用于物体的转拉、翻转、分类、夹紧、阀门的开闭以及机器人的手臂动作等场景
