双向活塞斜盘式汽车空调压缩机设计（含三维SW+12张CAD图纸说明）_SOLIDWORKS 2019_模型图纸下载

首页

图库

工程师

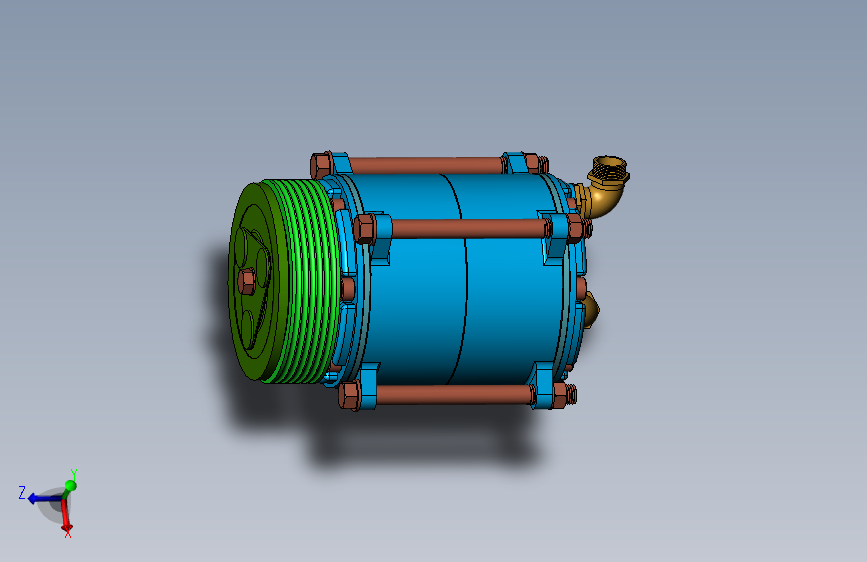

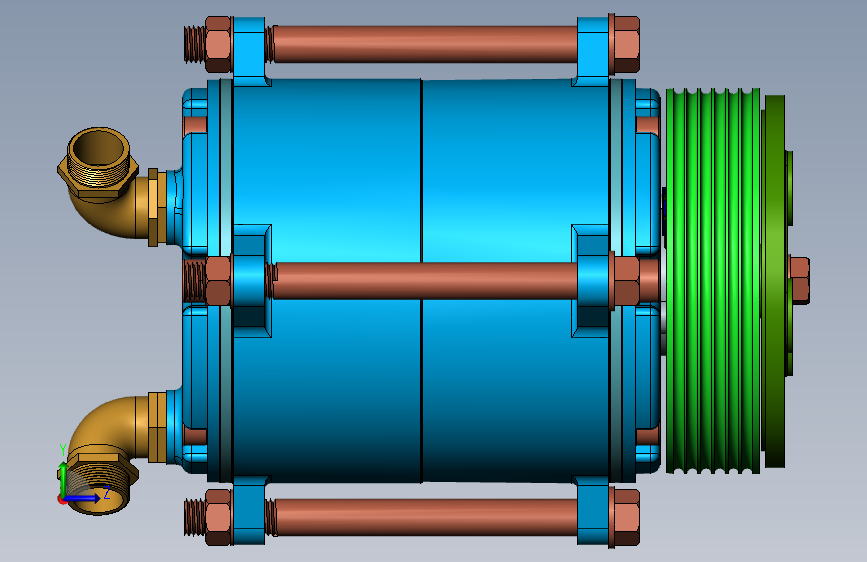

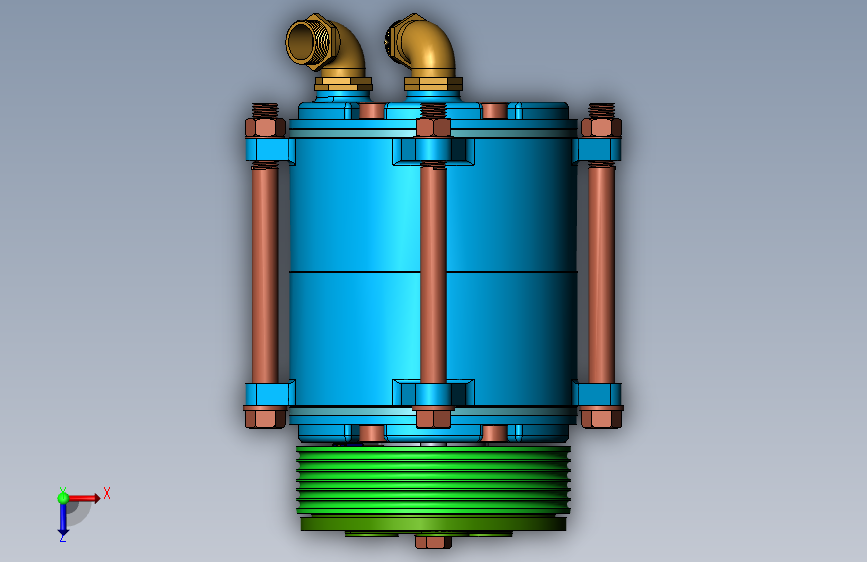

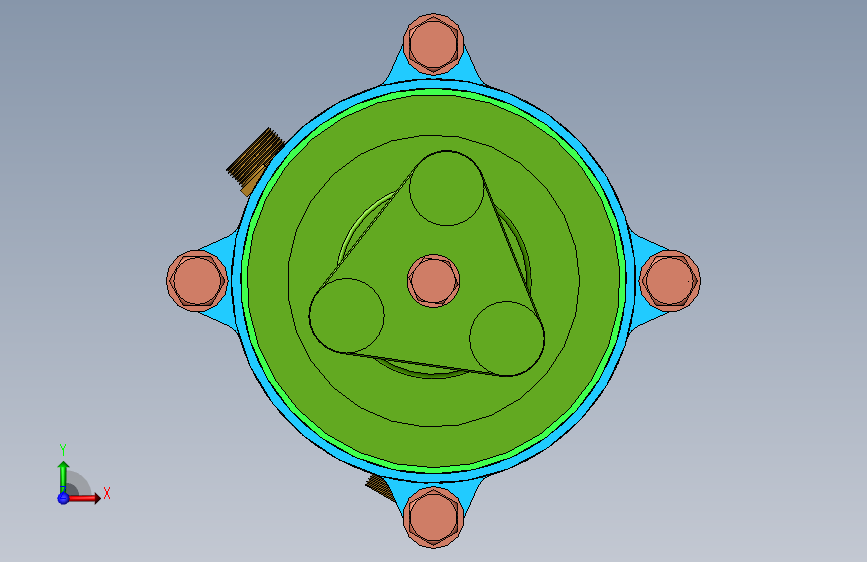

双向活塞斜盘式汽车空调压缩机设计（含三维SW+12张CAD图纸说明）（ID:2071246）

交通运输 / 车辆相关 / 双向活塞斜盘式汽车空调压缩机设计（含三维SW+12张CAD图纸说明）

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1745758075580.zip	27.89M
2	cad图.jpg	775.55K

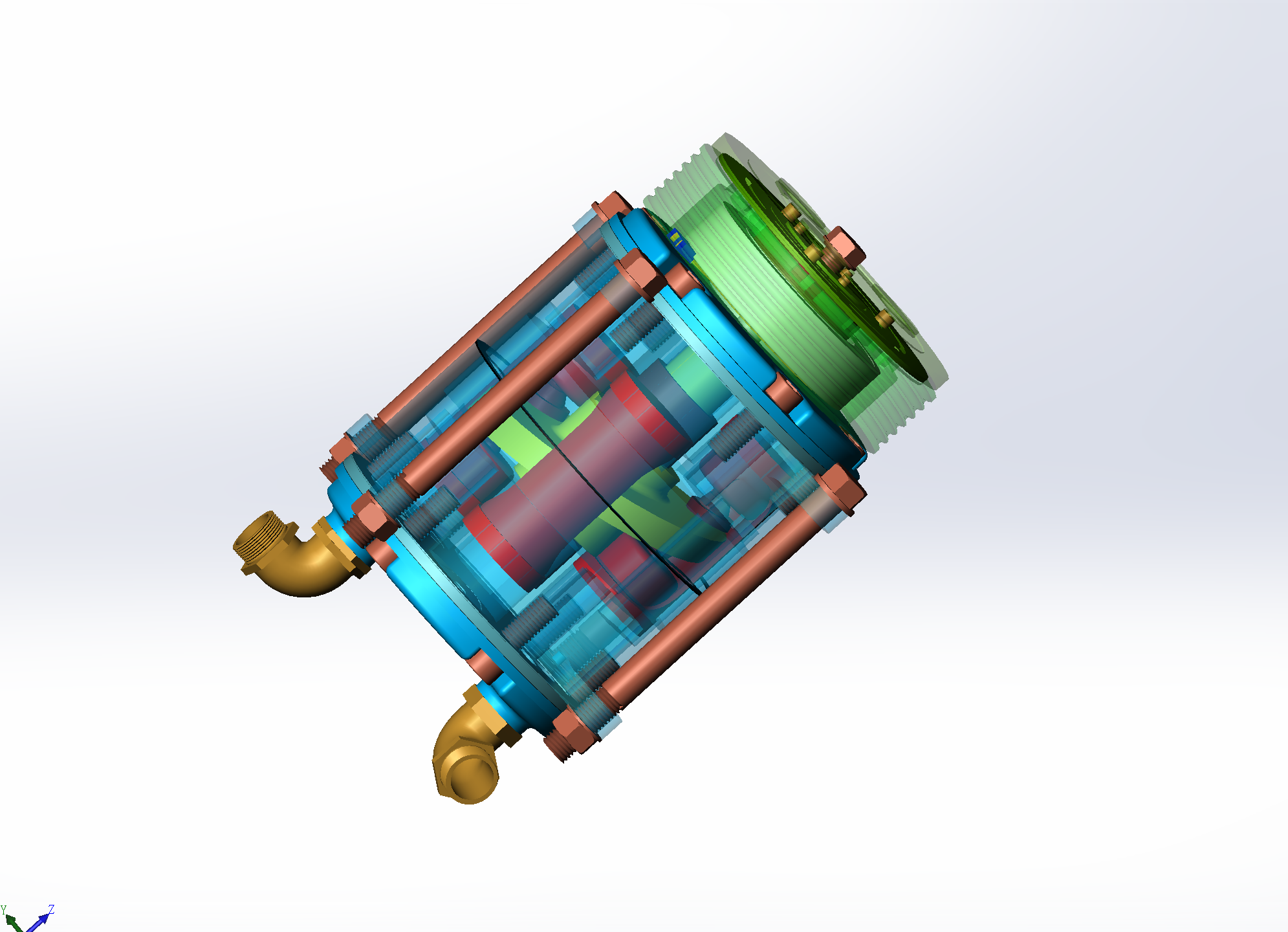

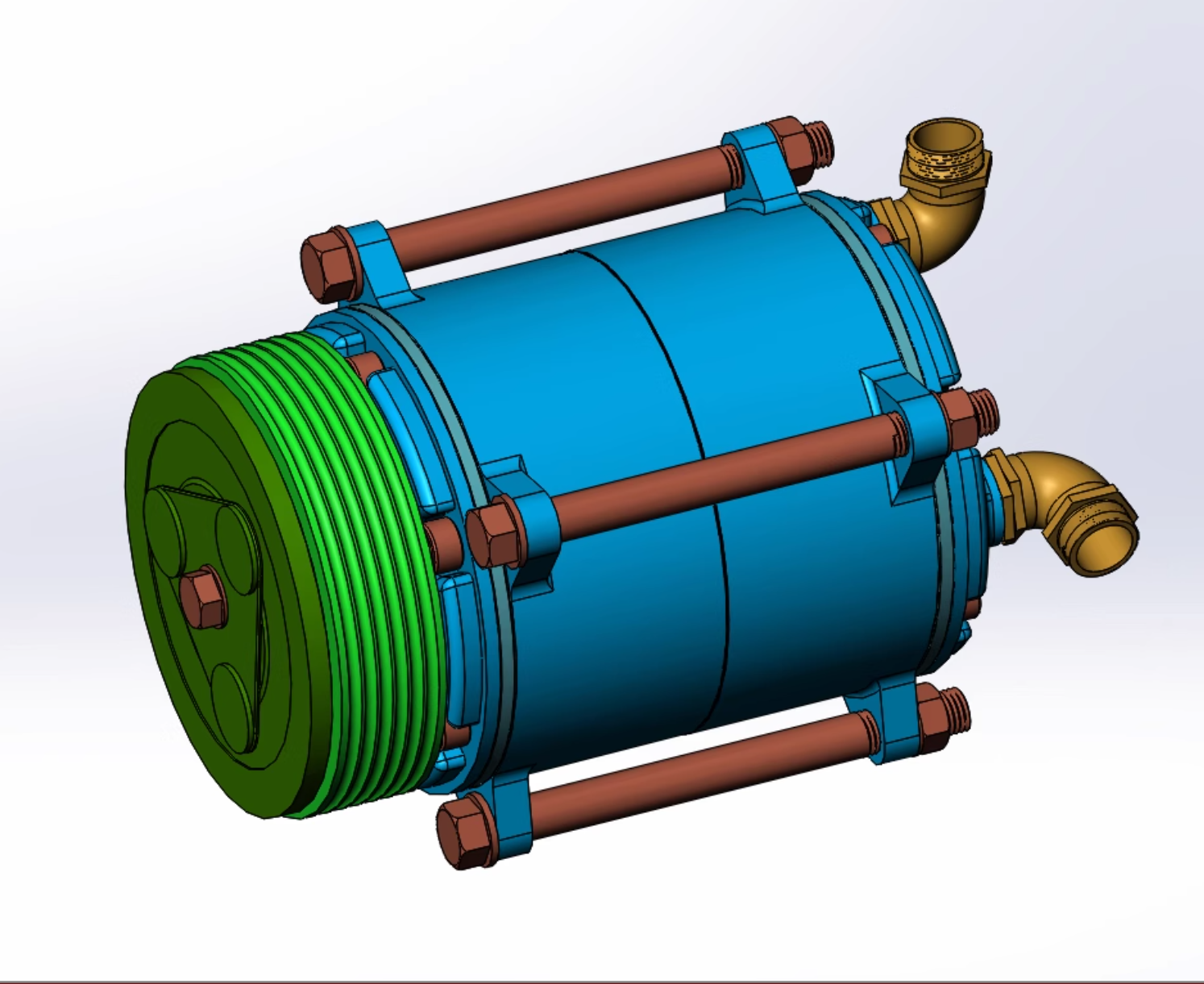

3	三维1.jpg	1.20M

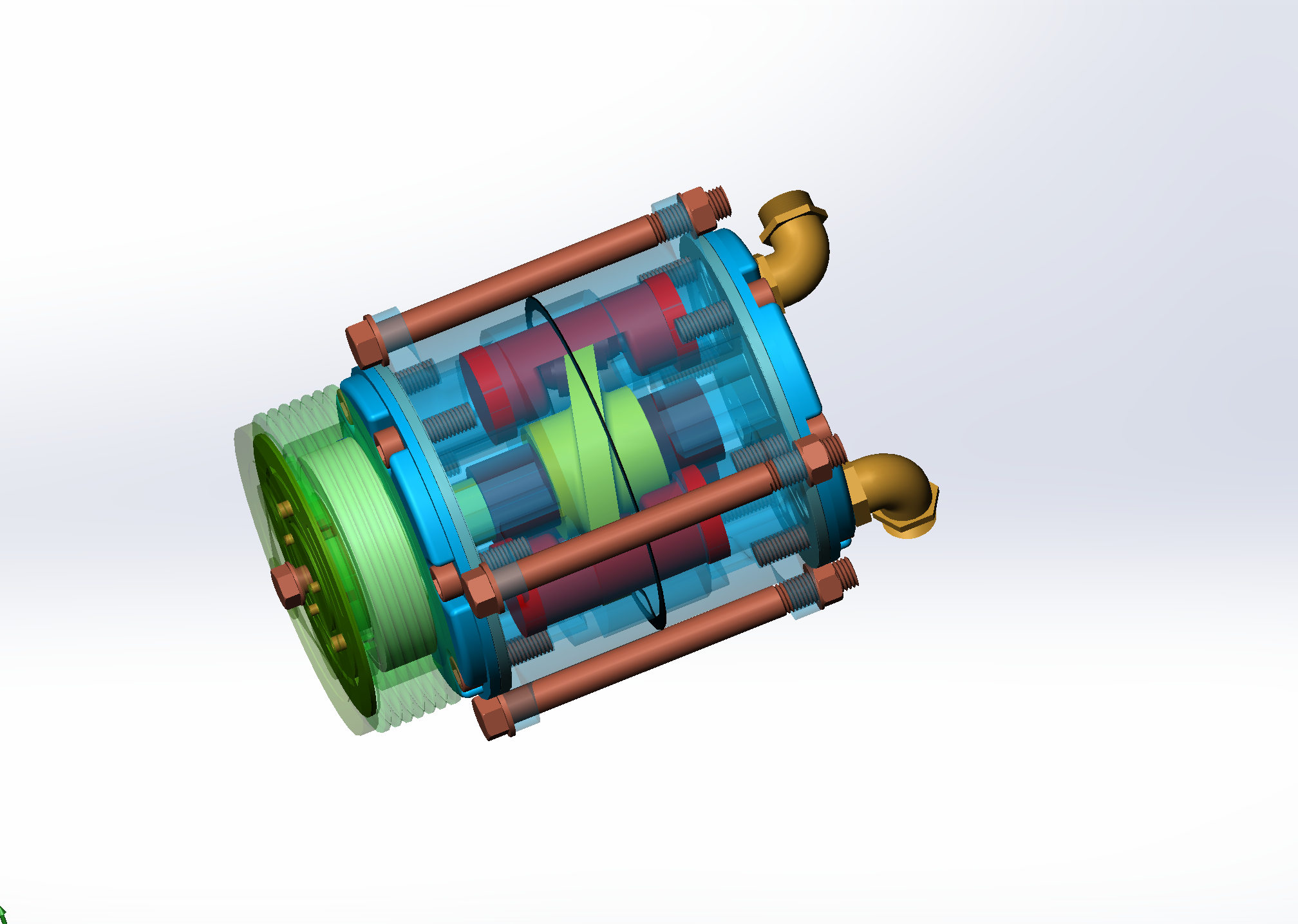

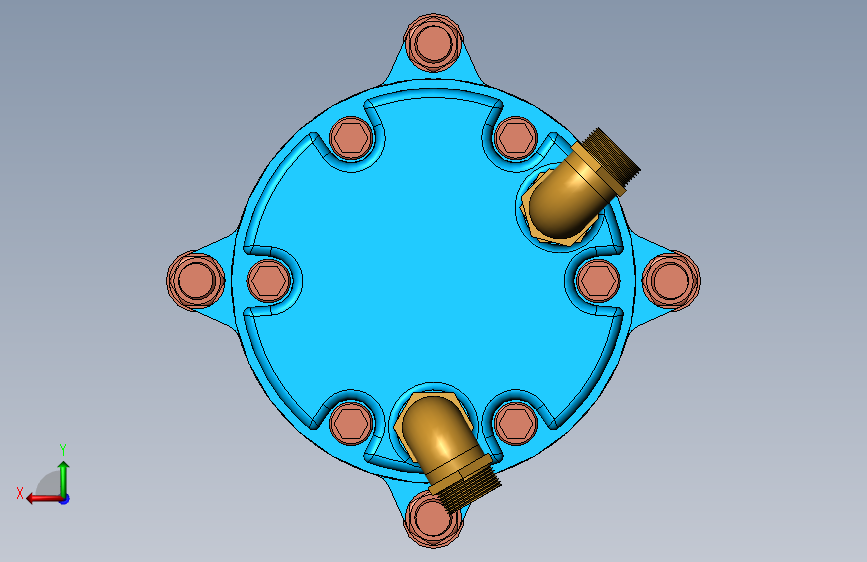

4	三维2.jpg	805.83K
5	三维3.jpg	915.30K
6	制动盘.dwg	72.10K
7	前端盖.dwg	168.48K

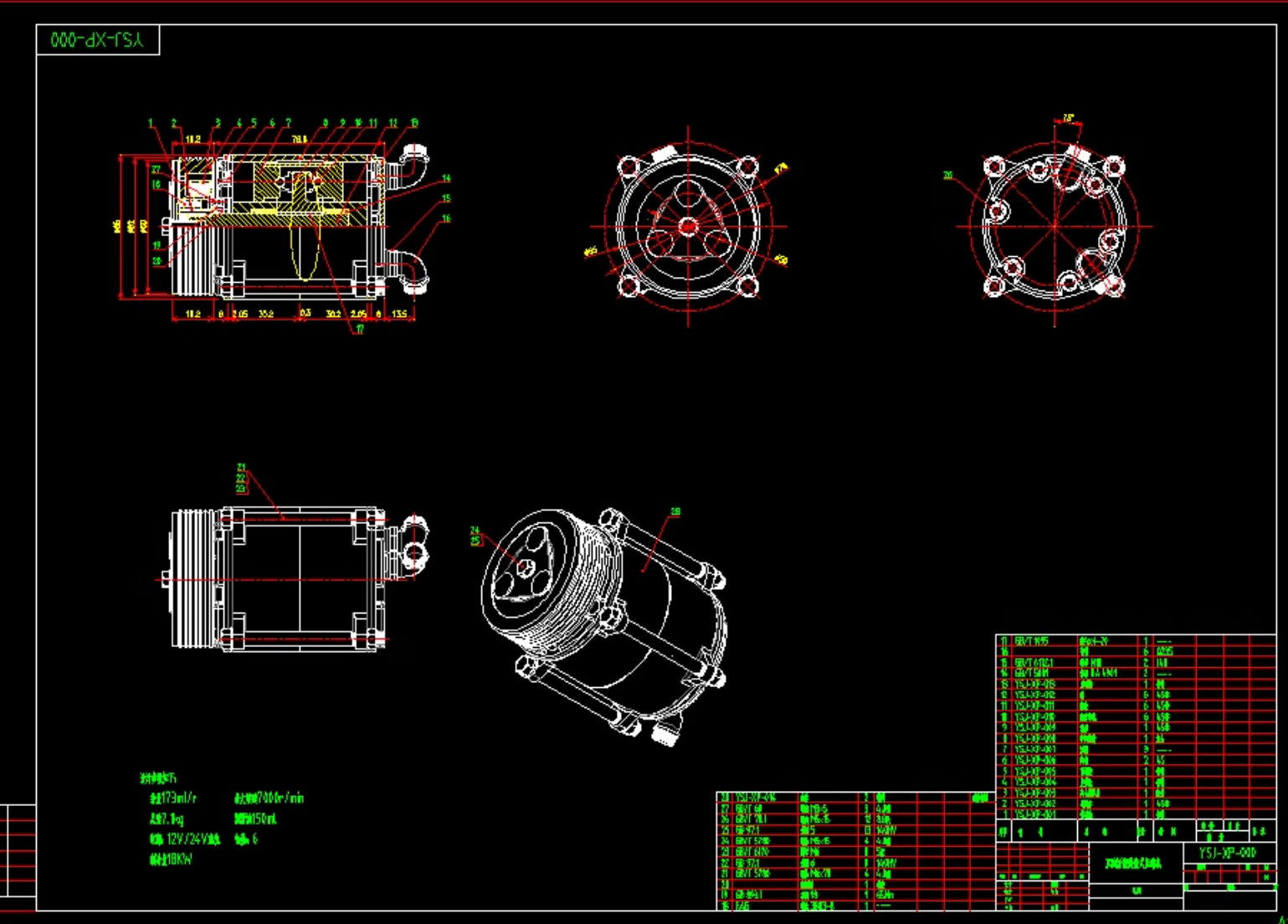

8	双向斜盘式压缩机图纸总汇12张.dwg	1.84M

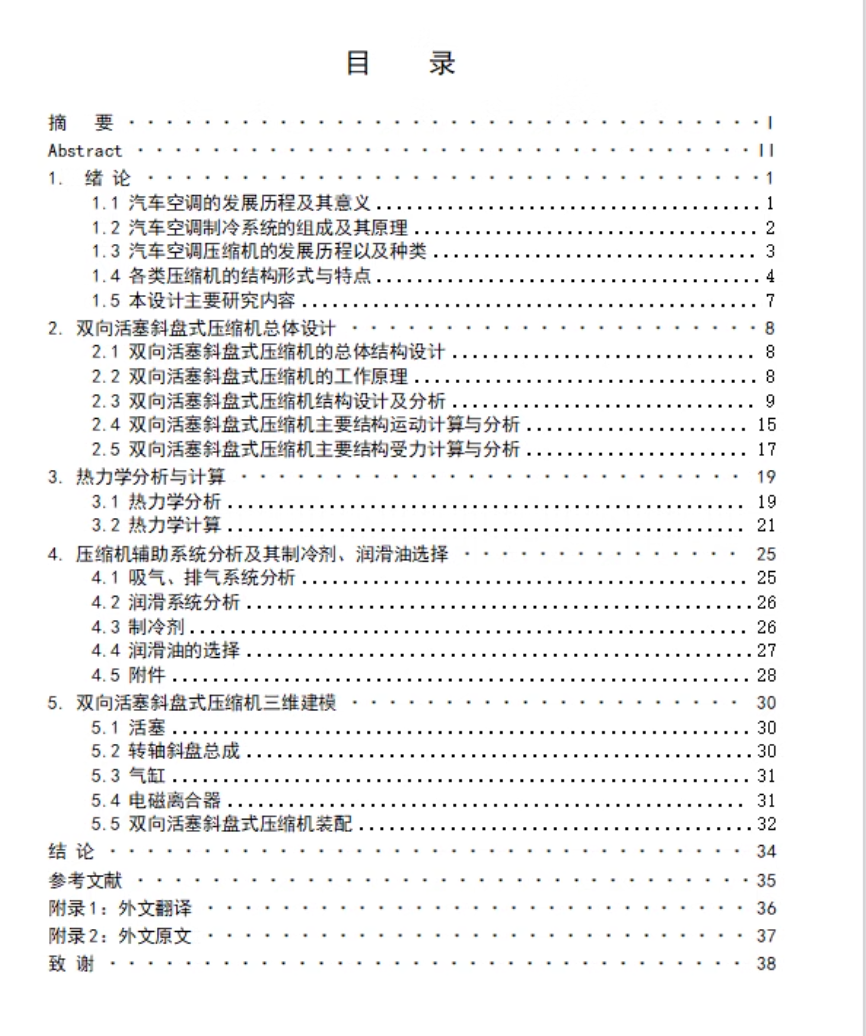

9	双向活塞斜盘式汽车空调压缩机设计.docx	2.37M
10	后端盖.dwg	187.55K
11	外文原文.docx	101.82K
12	外文翻译.docx	106.15K
13	导向套.dwg	86.21K
14	文件.jpg	89.35K
15	斜盘.dwg	78.08K
16	活塞.dwg	91.87K
17	滚珠支撑.dwg	66.70K
18	皮带轮.dwg	100.71K
19	缸体.dwg	126.19K
20	装配图.dwg	445.38K
21	说明书.jpg	625.03K
22	轴.dwg	80.58K
23	阀板.dwg	71.11K
24	ac_compressor_i4fp.igs	38.92M
25	ac_compressor_i4fp.rpt	3.06K
26	AC_PUMP_BODYBOLT_I4FP.sldprt	89.61K
27	AC_PUMP_BODYBOLT_I4FP_1.sldprt	90.30K
28	AC_PUMP_BODYBOLT_I4FP_2.sldprt	88.86K
29	AC_PUMP_BODYBOLT_I4FP_3.sldprt	90.56K
30	AC_PUMP_BODYBOLT_SPACER_I4FP.sldprt	24.68K
31	AC_PUMP_BODYBOLT_SPACER_I4FP_1.sldprt	25.08K
32	AC_PUMP_BODYBOLT_SPACER_I4FP_2.sldprt	24.44K
33	AC_PUMP_BODYBOLT_SPACER_I4FP_3.sldprt	25.21K
34	AC_PUMP_BODYNUT_I4FP.sldprt	66.07K
35	AC_PUMP_BODYNUT_I4FP_1.sldprt	65.66K
36	AC_PUMP_BODYNUT_I4FP_2.sldprt	66.35K
37	AC_PUMP_BODYNUT_I4FP_3.sldprt	66.30K
38	AC_PUMP_CLUTCHPLATE_I4FP.sldprt	46.79K
39	AC_PUMP_CLUTCHSPLINE_I4FP.sldprt	58.26K
40	AC_PUMP_COVERBOLT_I4FP.sldprt	125.83K
41	AC_PUMP_COVERBOLT_I4FP_1.sldprt	125.45K
42	AC_PUMP_COVERBOLT_I4FP_10.sldprt	126.64K
43	AC_PUMP_COVERBOLT_I4FP_11.sldprt	123.41K
44	AC_PUMP_COVERBOLT_I4FP_2.sldprt	121.44K
45	AC_PUMP_COVERBOLT_I4FP_3.sldprt	126.03K
46	AC_PUMP_COVERBOLT_I4FP_4.sldprt	125.60K
47	AC_PUMP_COVERBOLT_I4FP_5.sldprt	123.70K
48	AC_PUMP_COVERBOLT_I4FP_6.sldprt	125.63K
49	AC_PUMP_COVERBOLT_I4FP_7.sldprt	126.60K
50	AC_PUMP_COVERBOLT_I4FP_8.sldprt	122.77K
51	AC_PUMP_COVERBOLT_I4FP_9.sldprt	125.81K
52	AC_PUMP_ELBOW-NUT_I4FP.sldprt	51.83K
53	AC_PUMP_ELBOW-NUT_I4FP_1.sldprt	51.31K
54	AC_PUMP_ELBOW_I4FP.sldprt	106.15K
55	AC_PUMP_ELBOW_I4FP_1.sldprt	106.73K
56	AC_PUMP_END_COVER_F_I4FP.sldprt	222.86K
57	AC_PUMP_GASKET_B_I4FP_1.sldprt	54.99K
58	AC_PUMP_HUB_BEARING_I4FP.sldprt	25.27K
59	AC_PUMP_HUB_BEARING_I4FP_1.sldprt	25.00K
60	AC_PUMP_HUB_ROLLERGUIDE_I4FP.sldprt	192.85K
61	AC_PUMP_HUB_ROLLERGUIDE_I4FP_1.sldprt	192.61K
62	AC_PUMP_OUTLET_VALVE_I4FP.sldprt	29.67K
63	AC_PUMP_OUTLET_VALVE_I4FP_1.sldprt	29.93K
64	AC_PUMP_OUTLET_VALVE_I4FP_2.sldprt	30.48K
65	AC_PUMP_OUTLET_VALVE_I4FP_3.sldprt	30.38K
66	AC_PUMP_OUTLET_VALVE_I4FP_4.sldprt	29.95K
67	AC_PUMP_OUTLET_VALVE_I4FP_5.sldprt	30.14K
68	AC_PUMP_OUTLET_VALVE_RIVET_I4FP.sldprt	27.51K
69	AC_PUMP_OUTLET_VALVE_RIVET_I4_1.sldprt	27.73K
70	AC_PUMP_OUTLET_VALVE_RIVET_I4_2.sldprt	27.39K
71	AC_PUMP_OUTLET_VALVE_RIVET_I4_3.sldprt	26.95K
72	AC_PUMP_OUTLET_VALVE_RIVET_I4_4.sldprt	27.44K
73	AC_PUMP_OUTLET_VALVE_RIVET_I4_5.sldprt	27.24K
74	AC_PUMP_PISTON_BALL_I4FP.sldprt	24.30K
75	AC_PUMP_PISTON_BALL_I4FP_1.sldprt	24.75K
76	AC_PUMP_PISTON_BALL_I4FP_1_1.sldprt	24.50K
77	AC_PUMP_PISTON_BALL_I4FP_1_2.sldprt	24.25K
78	AC_PUMP_PISTON_BALL_I4FP_1_3.sldprt	24.50K
79	AC_PUMP_PISTON_BALL_I4FP_2.sldprt	24.43K
80	AC_PUMP_PISTON_I4FP_1.sldprt	36.77K
81	AC_PUMP_PISTON_I4FP_1_1.sldprt	36.48K
82	AC_PUMP_PISTON_I4FP_1_2.sldprt	36.77K
83	AC_PUMP_PRESSUREPLATE_I4FP.sldprt	50.08K
84	AC_PUMP_PULLEYBOLT_I4FP.sldprt	127.38K
85	AC_PUMP_PULLEY_BEARING-OC_I4FP.sldprt	29.00K
86	AC_PUMP_PULLEY_BEARING_I4FP_1.sldprt	76.08K
87	AC_PUMP_PULLEY_GUIDE_SCREW.sldprt	65.07K
88	AC_PUMP_PULLEY_GUIDE_SCREW_1.sldprt	65.57K
89	AC_PUMP_PULLEY_GUIDE_SCREW_2.sldprt	65.01K
90	AC_PUMP_RIVET-2_I4FP.sldprt	27.22K
91	AC_PUMP_RIVET-2_I4FP_1.sldprt	27.85K
92	AC_PUMP_RIVET-2_I4FP_2.sldprt	27.48K
93	AC_PUMP_RIVET-5_I4FP.sldprt	27.11K
94	AC_PUMP_RIVET-5_I4FP_1.sldprt	26.99K
95	AC_PUMP_RIVET-5_I4FP_2.sldprt	27.17K
96	AC_PUMP_SHAFT-GASKET_I4FP.sldprt	29.48K
97	AC_PUMP_SPACER-7_I4FP.sldprt	24.88K
98	AC_PUMP_SWASHPLATE_I4FP.sldprt	52.54K
99	AC_PUMP_SWASH_SHAFT_I4FP.sldprt	53.09K
100	AC_PUMP_VALVE_PLATE-2_I4FP_1.sldprt	36.10K
101	AC_PUMP_VALVE_PLATE_I4FP_1.sldprt	36.24K
102	_AC_PUMP_BALL_GUIDE_I4FP.sldprt	27.34K
103	_AC_PUMP_BALL_GUIDE_I4FP_1.sldprt	27.05K
104	_AC_PUMP_BALL_GUIDE_I4FP_1_1.sldprt	27.10K
105	_AC_PUMP_BALL_GUIDE_I4FP_1_2.sldprt	26.90K
106	_AC_PUMP_BALL_GUIDE_I4FP_1_3.sldprt	26.79K
107	_AC_PUMP_BALL_GUIDE_I4FP_2.sldprt	26.50K
108	前端盖.sldasm	36.10K
109	双向活塞斜盘式压缩机装配.SLDASM	7.33M
110	双头活塞1.sldasm	35.87K
111	双头活塞2.sldasm	36.33K
112	双头活塞3.sldasm	35.63K
113	后端盖.sldprt	295.22K
114	垫片.sldasm	37.31K
115	套筒.sldprt	29.08K
116	密封圈.sldprt	34.63K
117	密封圈（现场裁剪）.sldprt	54.96K
118	标准件1.sldprt	26.82K
119	标准件2.sldprt	28.19K
120	气缸右.sldprt	222.54K
121	气缸左.sldprt	105.64K
122	滚珠轴承.sldasm	34.10K
123	皮带轮.sldprt	53.04K
124	离合器端盖.sldasm	38.37K
125	线圈.sldprt	143.63K
126	转轴与斜盘总成.sldasm	35.08K
127	轴承2.sldasm	35.06K
128	轴承（标准件）.sldasm	35.27K
129	阀板1.sldprt	56.33K
130	阀板2.sldprt	56.12K
131	阀板垫片.sldasm	36.50K
