立式泥浆泵（ID:2076143）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1745850476959.zip | 5.43M |
| 2 | GB╱T812-1988[圆螺母M65×2].SLDPRT | 127.87K |
| 3 | 中间连杆.SLDPRT | 74.84K |
| 4 | 出水弯管.SLDASM | 91.85K |
| 5 | 吊环螺钉.SLDPRT | 84.99K |
| 6 | 吸入弯管.SLDPRT | 91.53K |
| 7 | 吸入弯管2.SLDPRT | 75.50K |
| 8 | 吸水弯管组件.SLDASM | 135.05K |
| 9 | 吸水弯管组件1.SLDASM | 72.56K |
| 10 | 室盖.SLDPRT | 59.62K |
| 11 | 密封套.SLDPRT | 122.53K |
| 12 | 导向杆.SLDPRT | 70.28K |
| 13 | 导板.SLDPRT | 144.99K |
| 14 | 弯管.SLDPRT | 77.10K |
| 15 | 排出弯管.SLDPRT | 94.68K |
| 16 | 排出弯管1.SLDPRT | 72.98K |
| 17 | 排出法兰.SLDPRT | 59.49K |
| 18 | 排水弯管组件.SLDASM | 85.04K |
| 19 | 排水弯管组件1.SLDASM | 74.40K |
| 20 | 柱塞.SLDASM | 82.03K |
| 21 | 柱塞套.SLDPRT | 103.21K |
| 22 | 柱塞盖板.SLDPRT | 69.87K |
| 23 | 油缸.SLDPRT | 298.29K |
| 24 | 油缸杆.SLDPRT | 83.87K |
| 25 | 油缸联接法兰板A.SLDPRT | 101.27K |
| 26 | 法兰.SLDPRT | 63.60K |
| 27 | 法兰1.SLDPRT | 56.08K |
| 28 | 泵缸体.SLDPRT | 386.55K |
| 29 | 空气室1.SLDASM | 132.71K |
| 30 | 空气室三通.SLDPRT | 213.25K |
| 31 | 空气室外壳.SLDPRT | 105.08K |
| 32 | 立式泵装配.SLDASM | 524.01K |
| 33 | 立式泵装配外形.SLDASM | 498.83K |
| 34 | 立式泵装配组外形.SLDASM | 855.37K |
| 35 | 立泵排出管端盖.SLDPRT | 93.84K |
| 36 | 阀体.SLDPRT | 381.56K |
| 37 | 阀盖.SLDPRT | 88.15K |
此图纸下载需要400金币
立即下载
发布者
久思留伍
创作: 3
粉丝: 0
加入时间：2024-12-27
模型信息
图纸格式：sldprt,sldasm
文件大小：5.56M
所需金币：400
上传时间：2025-04-28 22:27:58
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
立式柱塞泵
图纸简介

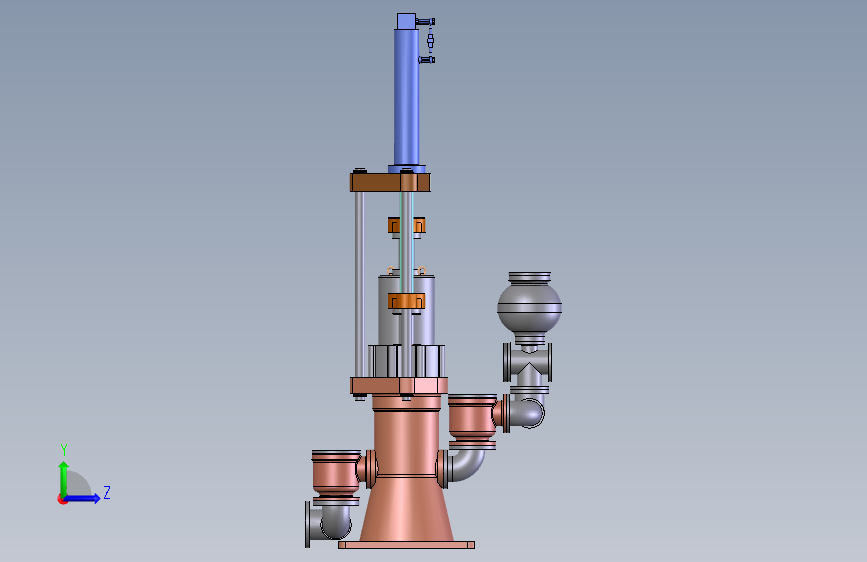

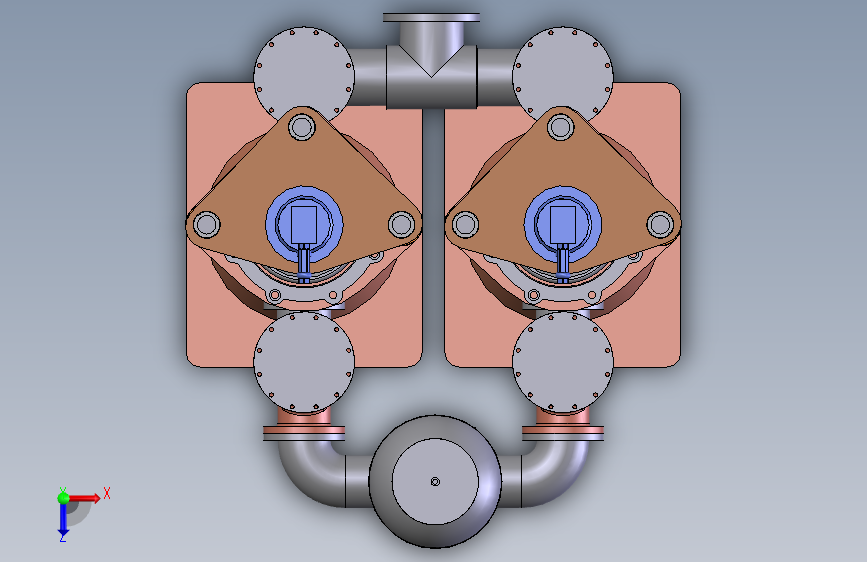

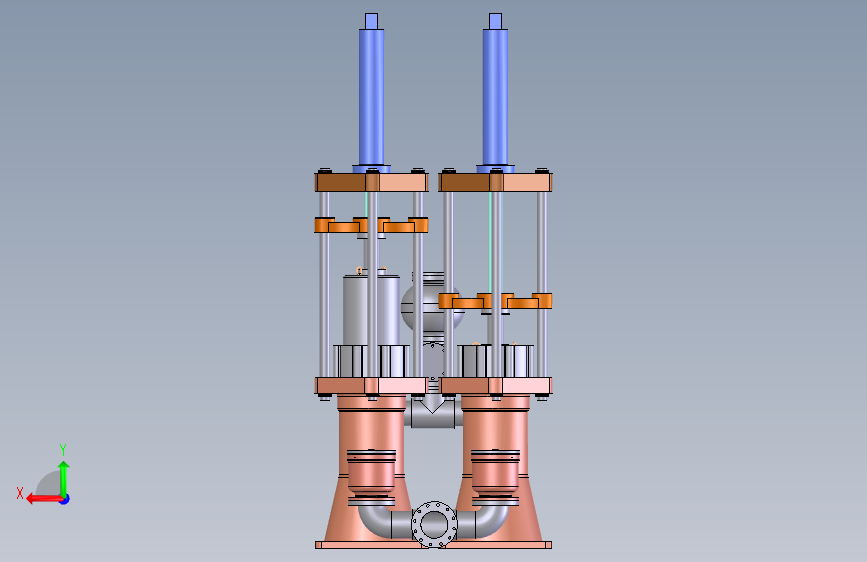

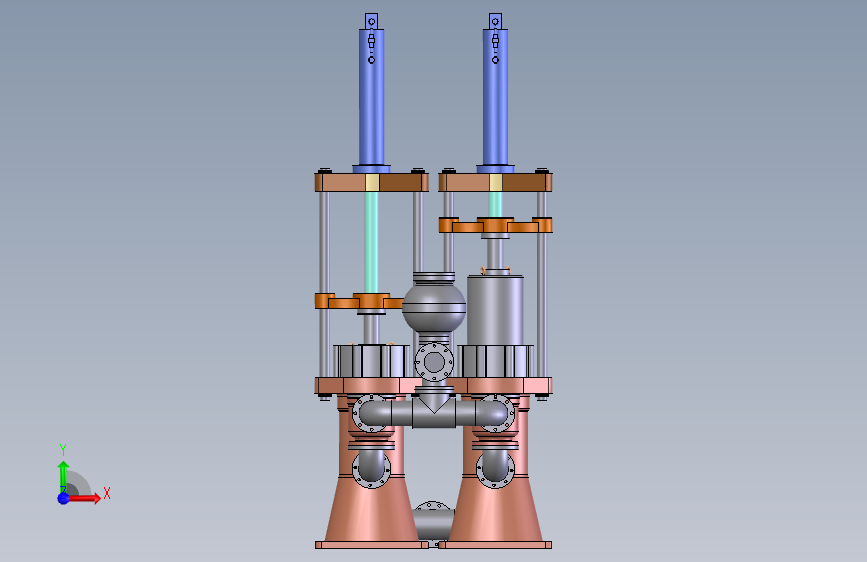

这是一种立式液压柱塞泥浆泵,它包括竖立的柱塞式砂浆缸,砂浆缸内上方连接液压油缸,液压油缸的输出端与砂浆缸的活塞柱连接,活塞柱下端设有耐磨帽;下空腔上部设有压力传感器,下部设有侧进口和侧出口,侧进口和侧出口分别设有单向浮动球阀和单向重力球阀.通过液压油缸推动砂浆缸的活塞柱作往复运动,以此来挤压下空腔内的清水达到挤压砂浆的目的,它结构简单,操作方便,具有输沙能力强,效率高,耗能少,环保,运行安全可靠等特点.
