φ32内孔90°直角弯头的注塑模具设计-滑块抽芯注射模含NX三维及13张CAD图（ID:2081467）

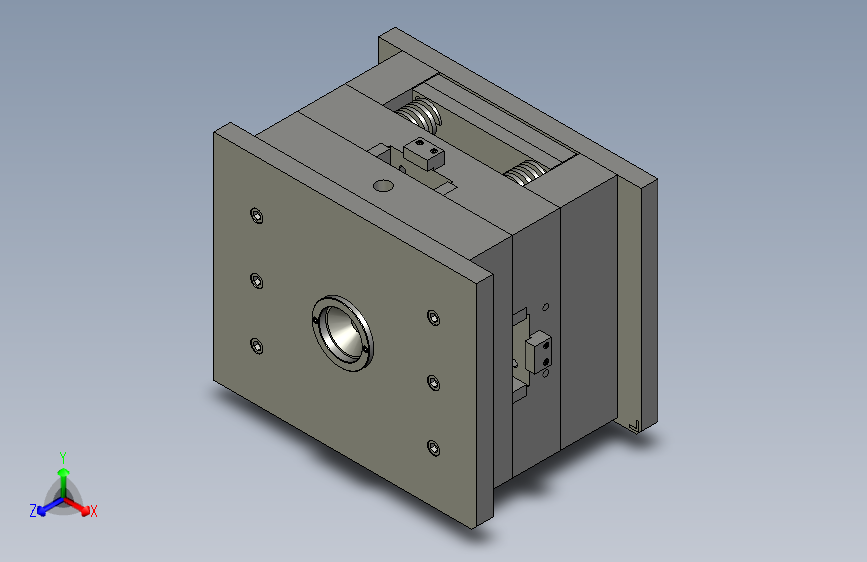

0.png)
1.png)

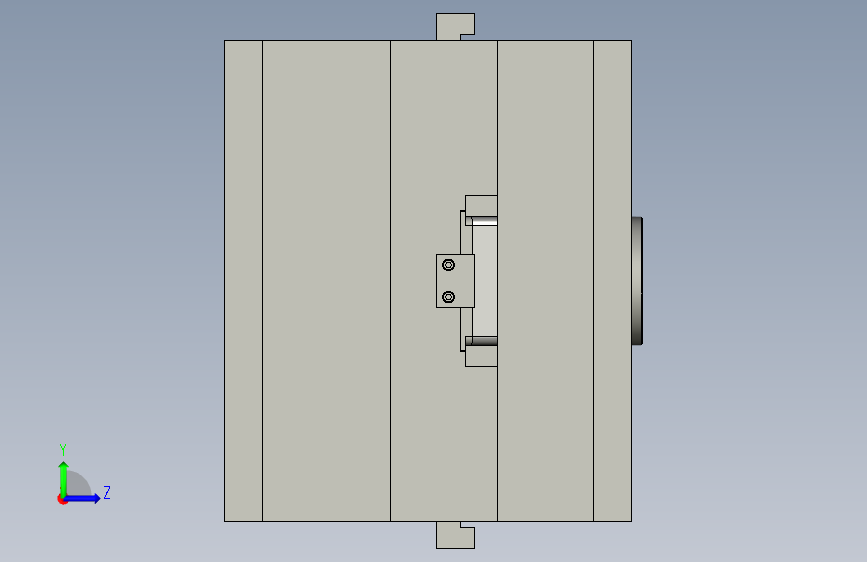

2.png)

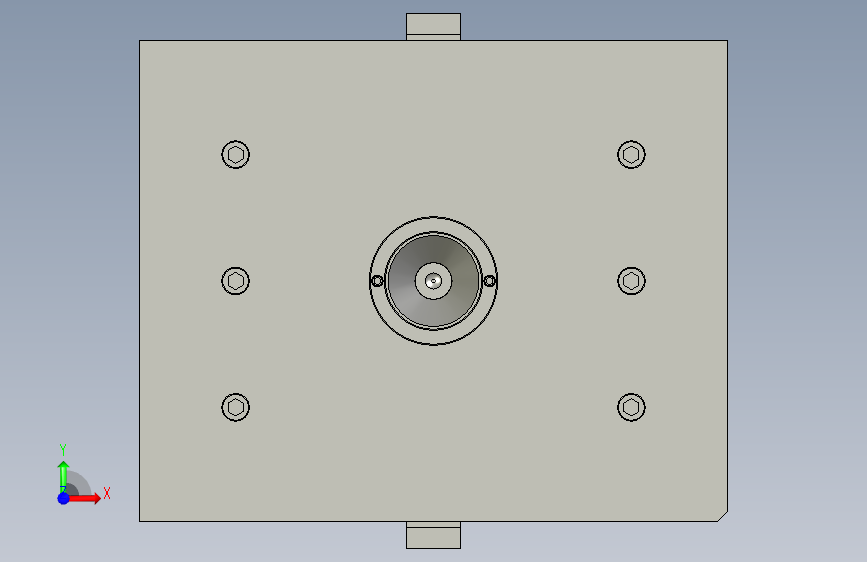

3.png)

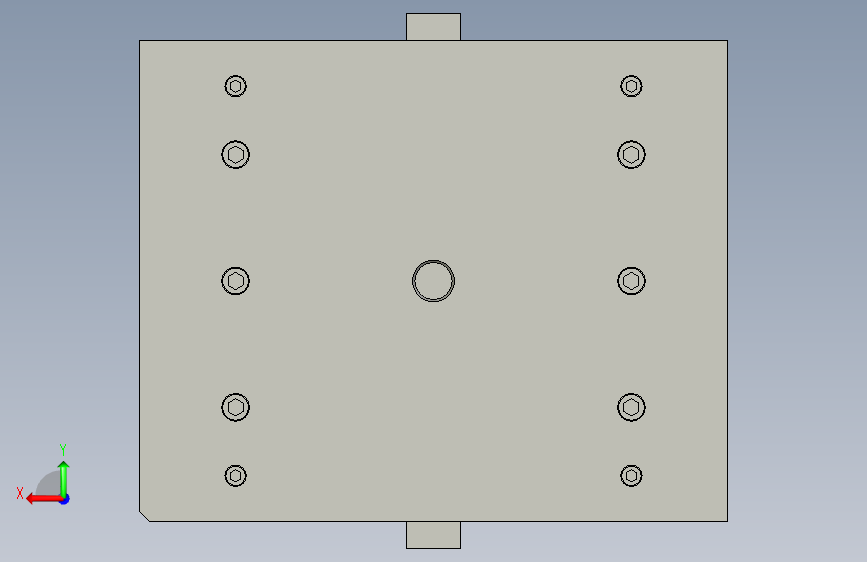

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17460242246717.zip | 12.19M |
| 2 | A塑件图-φ32内孔90°直角弯头.dwg | 155.64K |
| 3 | A注塑模装配图.dwg | 405.54K |
| 4 | sujian.prt | 632.00K |
| 5 | UG-zhuangpei.prt | 19.00M |
| 6 | Y150简介-φ32内孔90°直角弯头的注塑模具设计-滑块抽芯注射模含NX三维及13张CAD图.pdf | 1.73M |
| 7 | zhusumu.stp | 4.49M |
| 8 | φ32内孔90°直角弯头的注塑模具设计-滑块抽芯注射模说明书.doc | 1.13M |
| 9 | 三维图.png | 156.25K |
| 10 | 三维塑件图.png | 37.88K |
| 11 | 动模板.dwg | 106.30K |
| 12 | 图纸汇总.dwg | 370.43K |
| 13 | 型腔.dwg | 88.48K |
| 14 | 型芯.dwg | 130.71K |
| 15 | 定位环.dwg | 47.37K |
| 16 | 定模板.dwg | 89.39K |
| 17 | 导套.dwg | 49.40K |
| 18 | 导柱.dwg | 46.43K |
| 19 | 浇口套.dwg | 128.82K |
| 20 | 滑块.dwg | 64.22K |
| 21 | 面针板.dwg | 64.19K |
| 22 | 顶板.dwg | 64.81K |

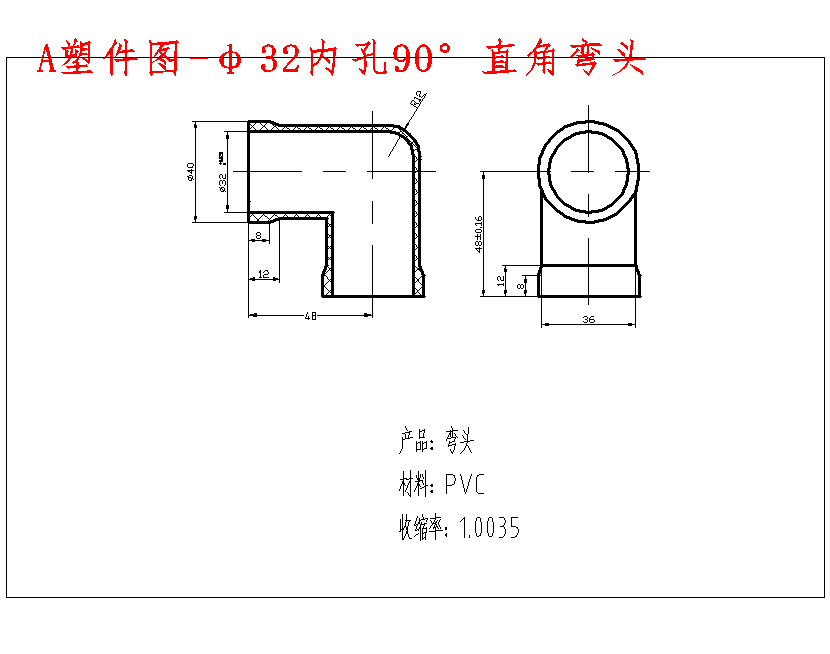

| 23 | A塑件图-φ32内孔90°直角弯头.png | 10.20K |

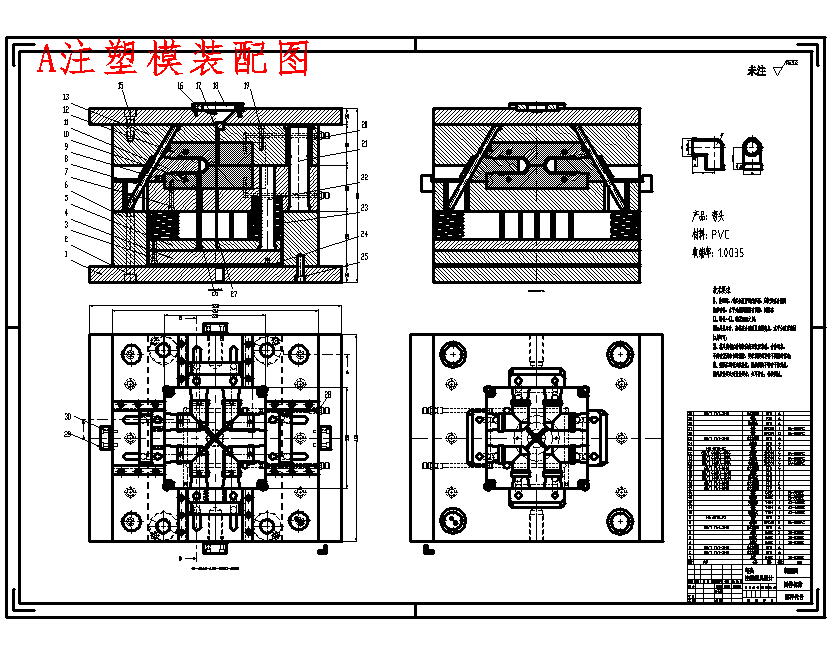

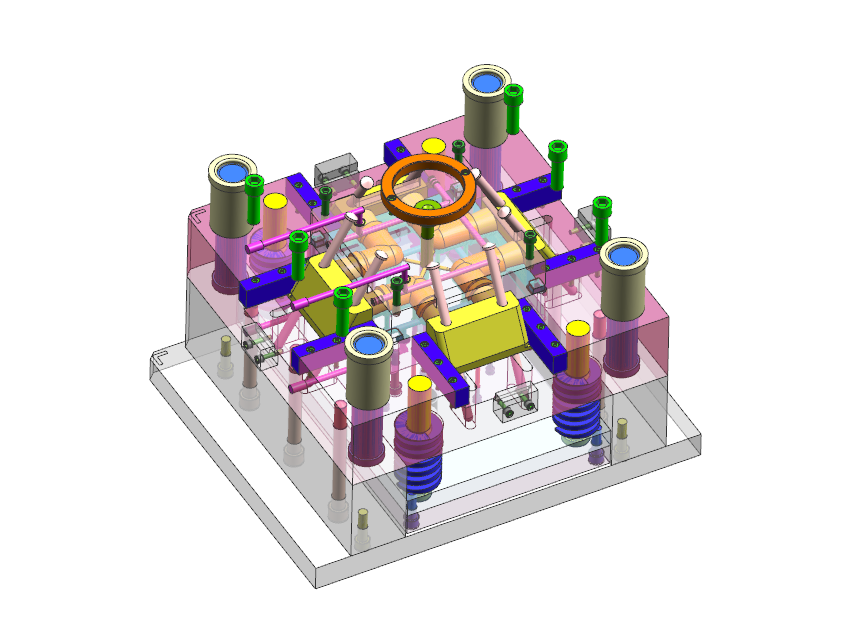

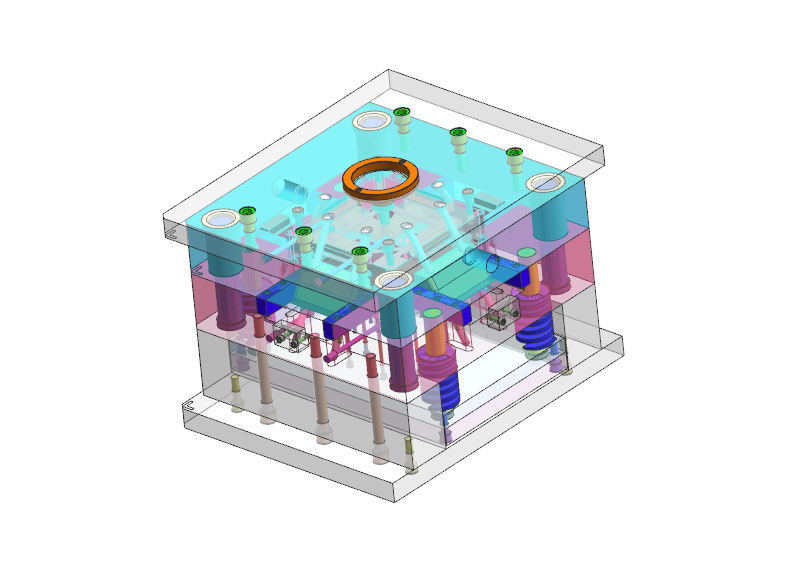

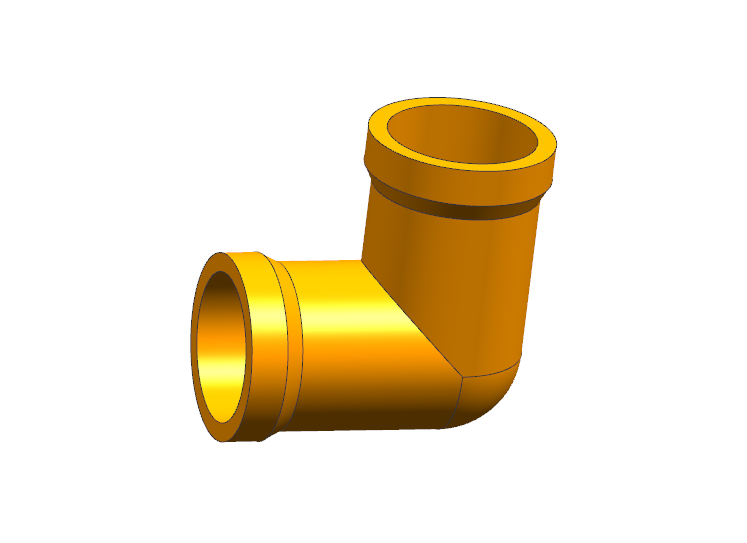

| 24 | A注塑模装配图.png | 33.94K |
| 25 | 三维内部结构.png | 199.05K |
| 26 | 三维图.png | 156.25K |
| 27 | 三维塑件图.png | 37.88K |

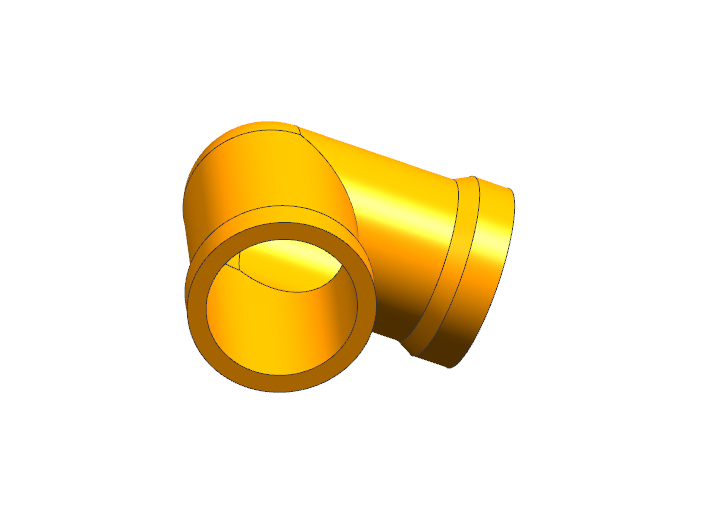

| 28 | 三维塑件图内部结构.png | 47.15K |

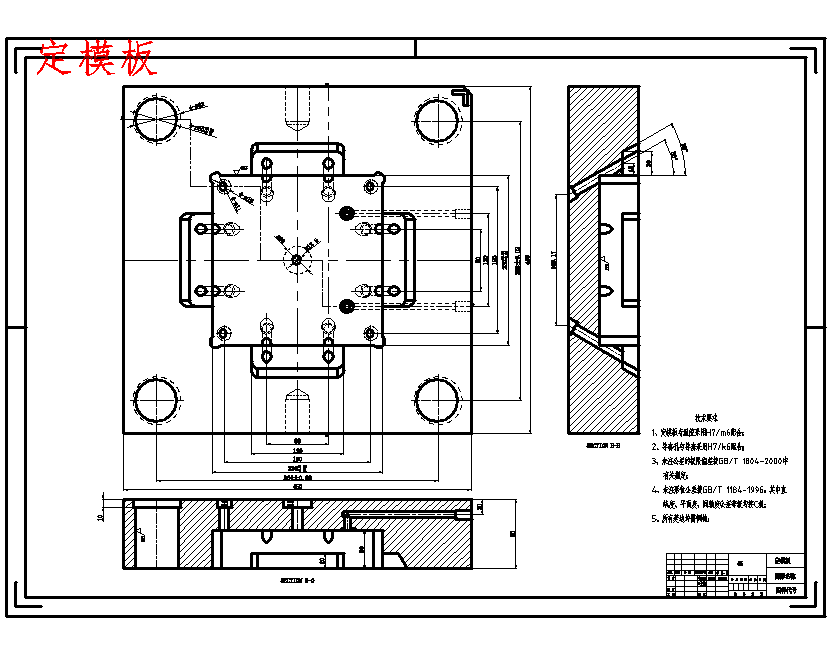

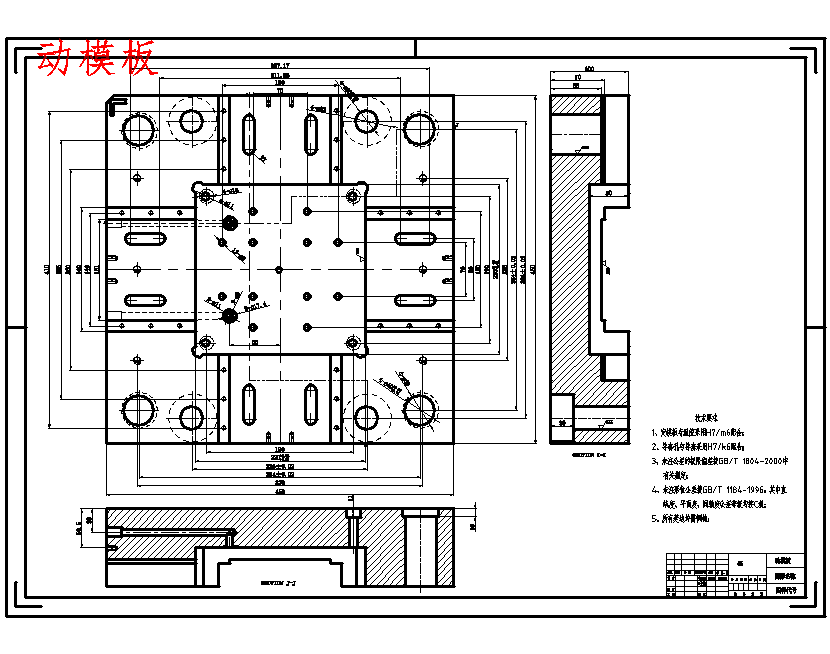

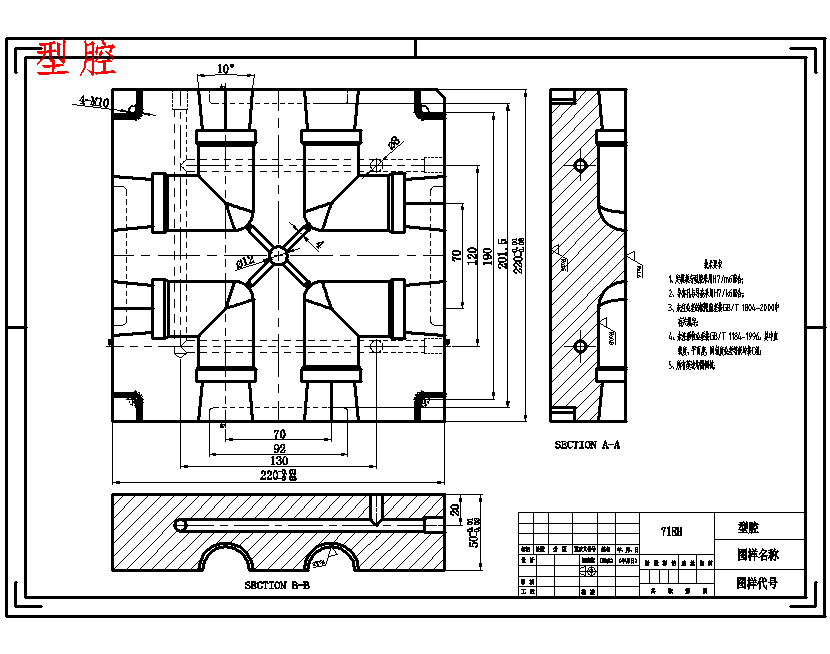

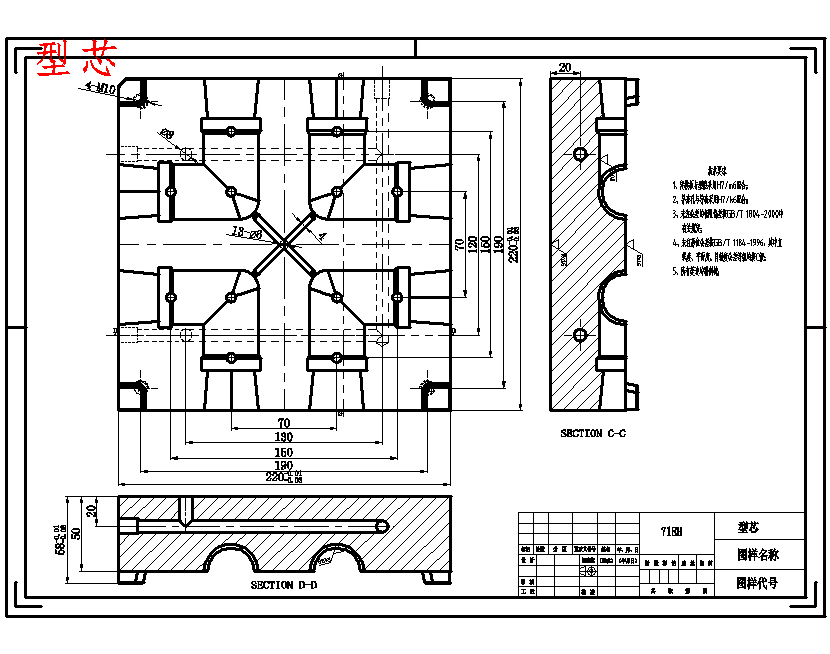

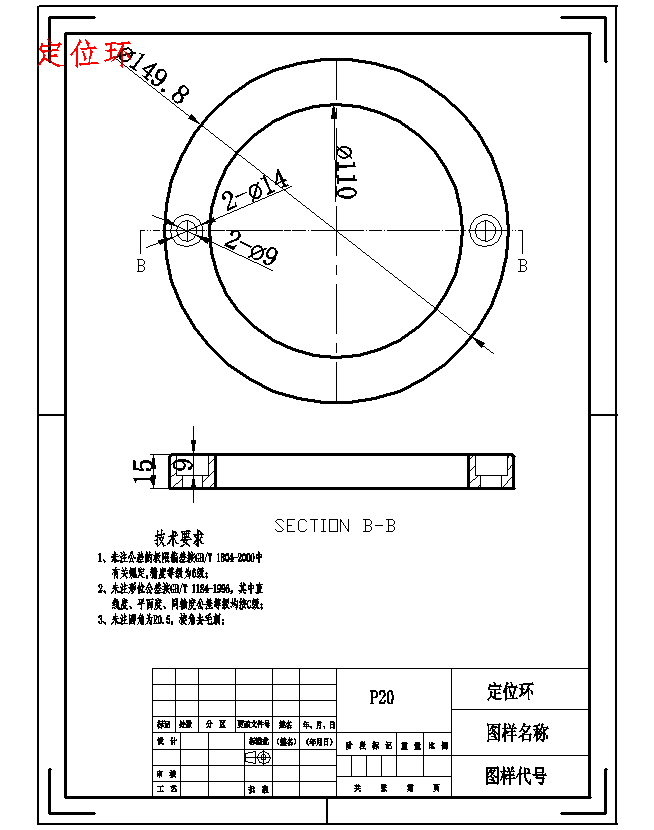

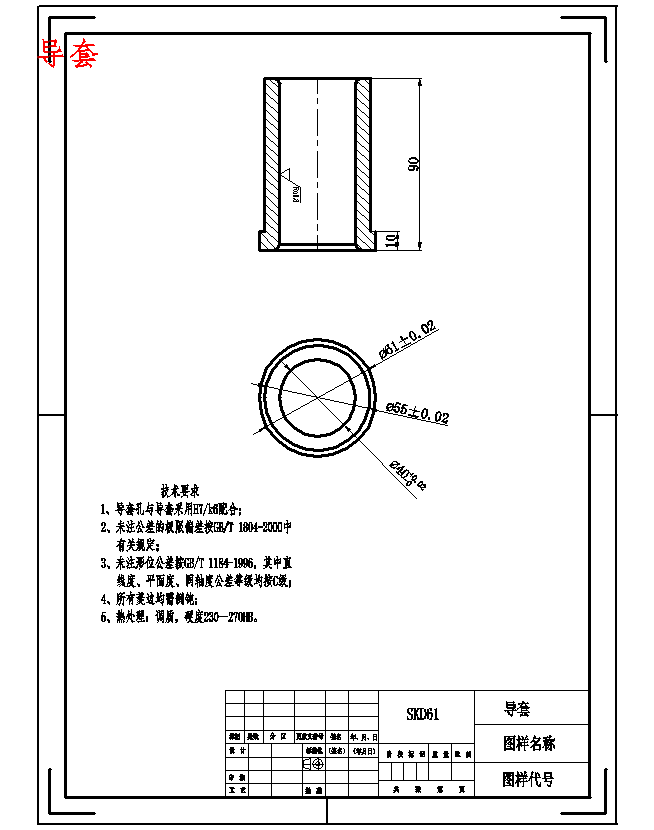

| 29 | 动模板.png | 20.55K |
| 30 | 型腔.png | 18.83K |
| 31 | 型芯.png | 19.71K |
| 32 | 字数.JPG | 131.70K |
| 33 | 定位环.png | 17.38K |
| 34 | 定模板.png | 19.26K |
| 35 | 导套.png | 15.14K |

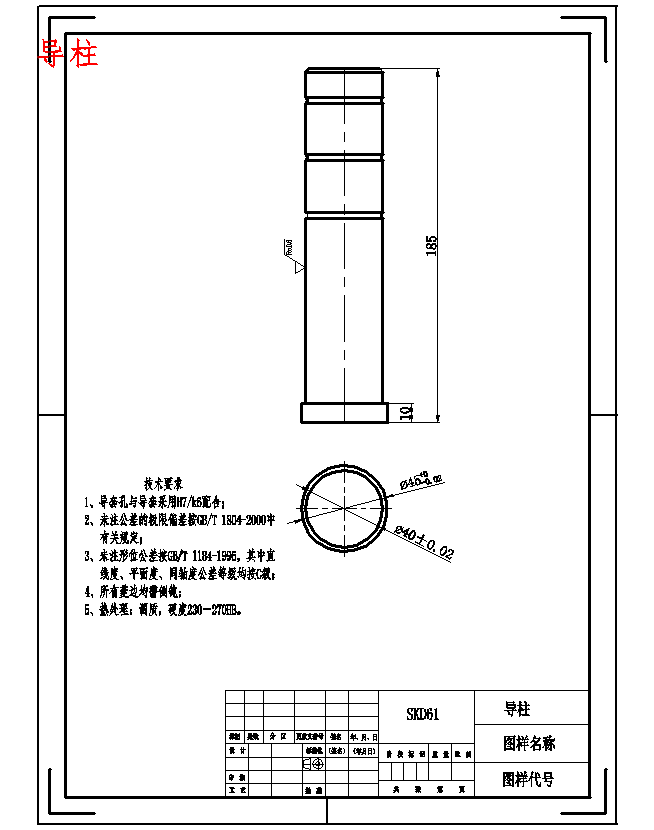

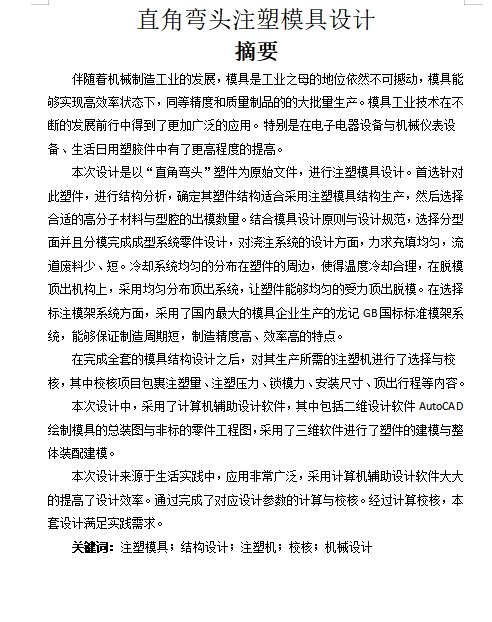

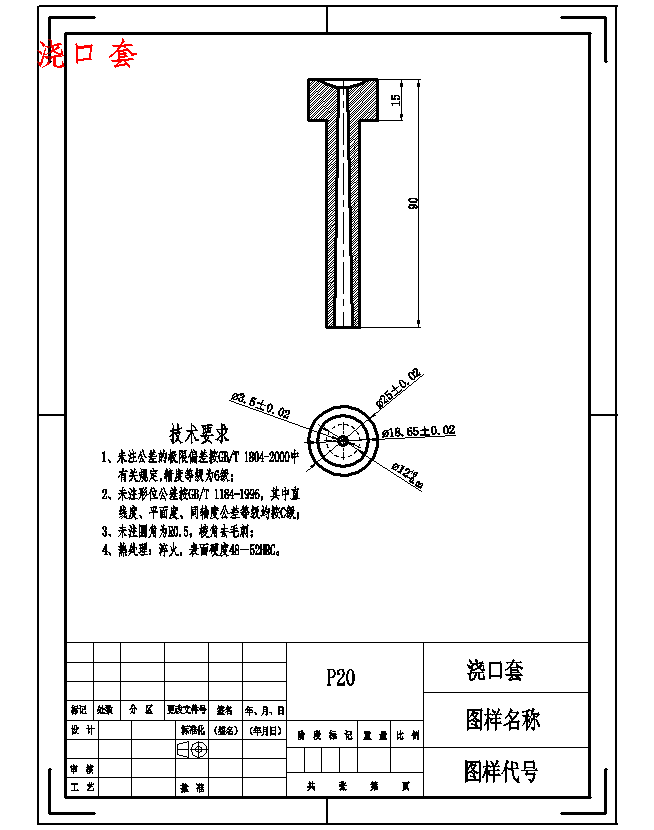

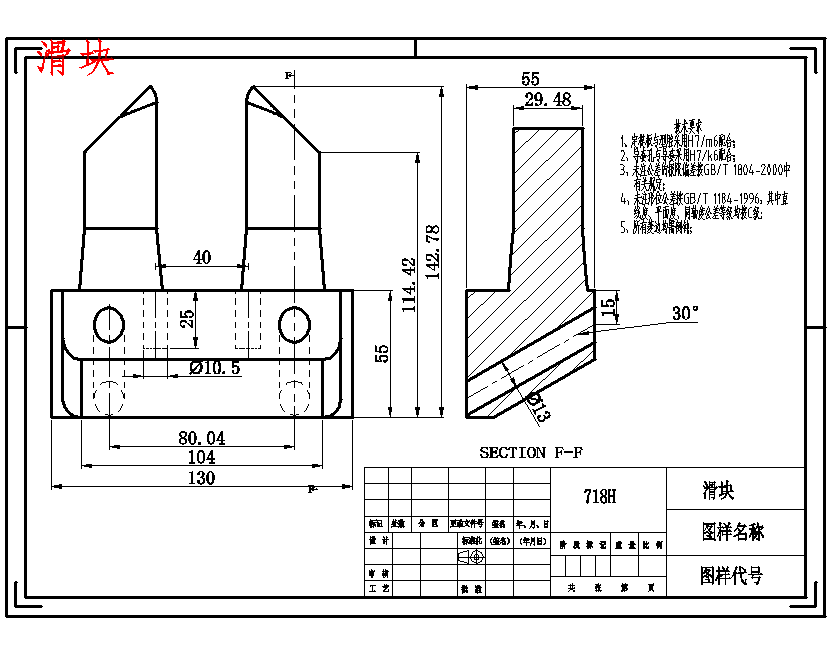

| 36 | 导柱.png | 12.84K |
| 37 | 摘要.JPG | 241.93K |
| 38 | 浇口套.png | 16.68K |
| 39 | 滑块.png | 17.48K |

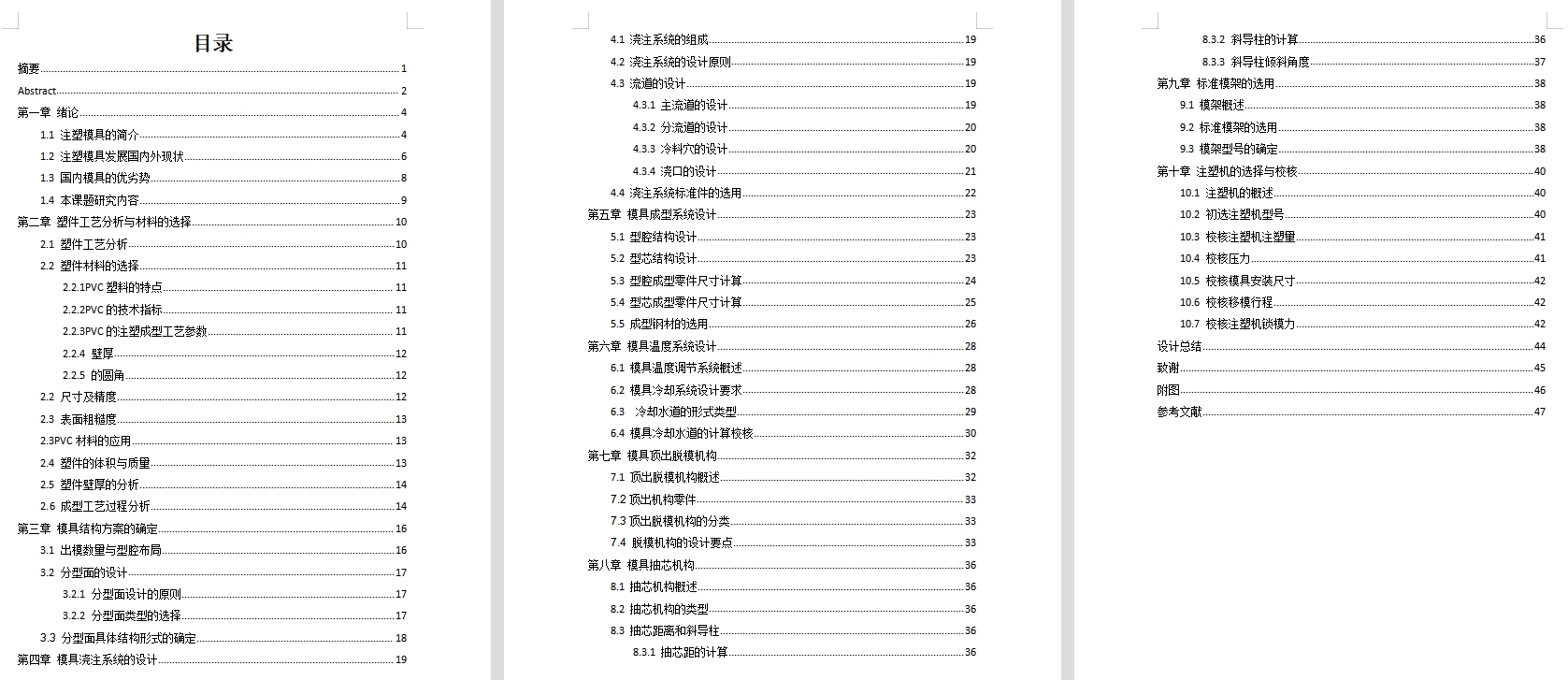

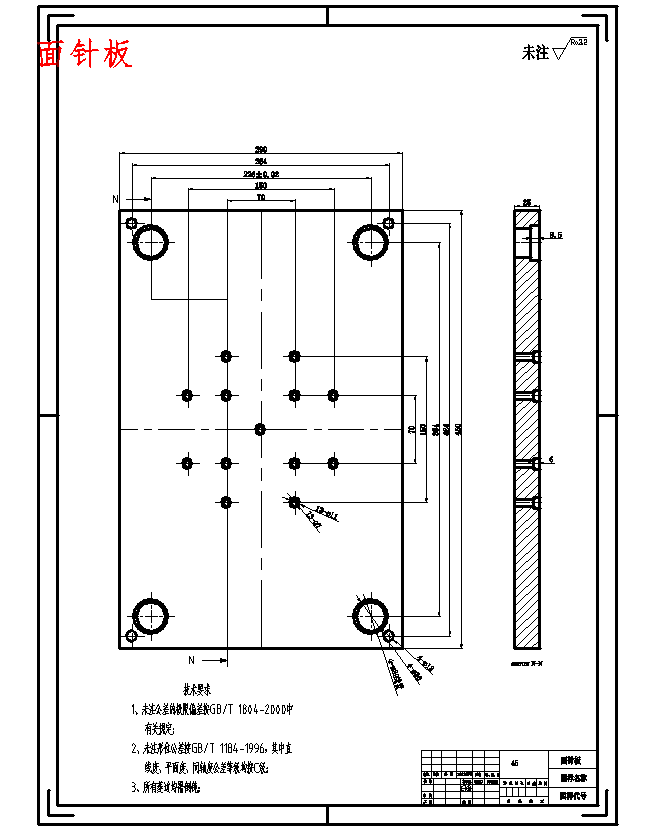

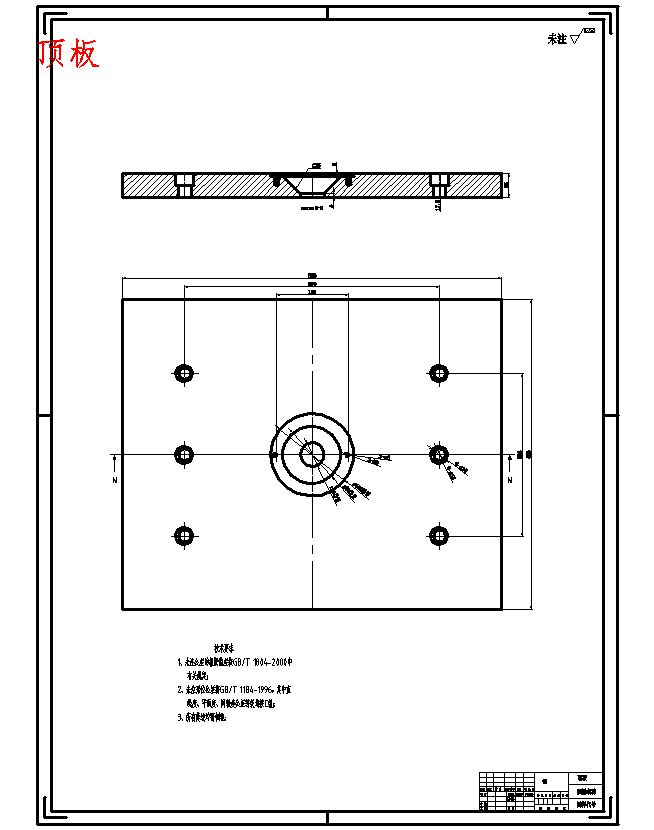

| 40 | 目录.JPG | 604.15K |
| 41 | 设计所包含文件.jpg | 182.99K |
| 42 | 面针板.png | 13.65K |
| 43 | 顶板.png | 10.27K |
此图纸下载需要770金币
立即下载
发布者
设计吧
创作: 5033
粉丝: 45
加入时间：2024-02-20
模型信息
图纸格式：dwg,prt,pdf,stp
文件大小：12.49M
所需金币：770
上传时间：2025-04-30 22:43:46
是否可编辑：可修改，包括参数
版本：STEP
标签
图纸简介
