井下管道机器人三维SW+CAD+说明书（ID:2086772）

机械设备 / 智能装置 / 井下管道机器人三维SW+CAD+说明书

©非原创

平面图

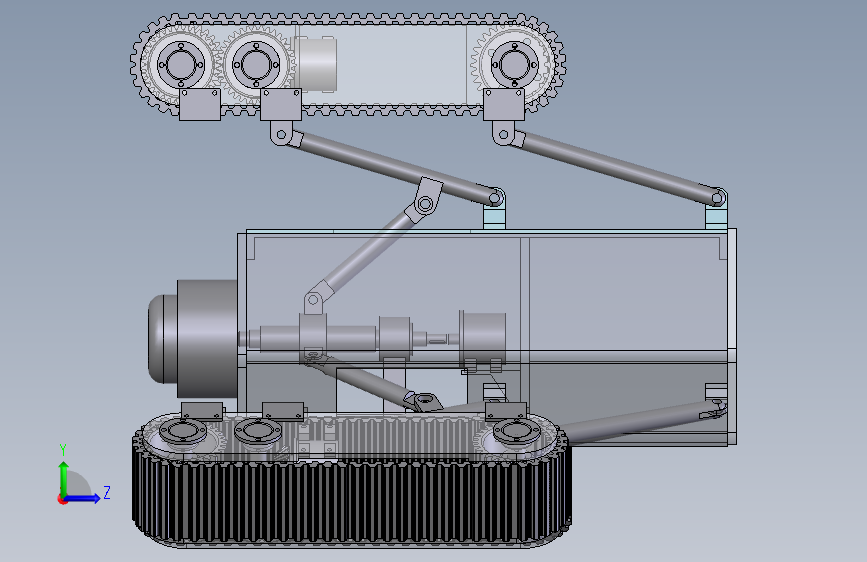

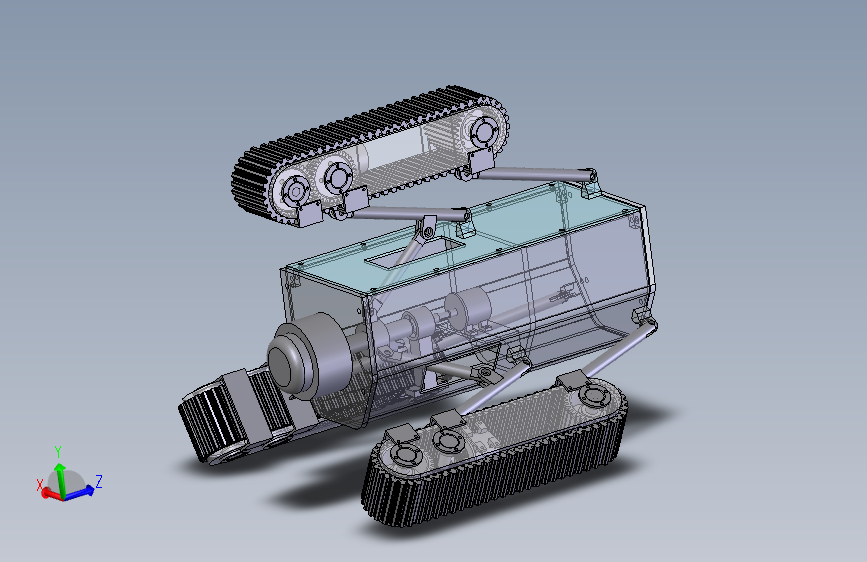

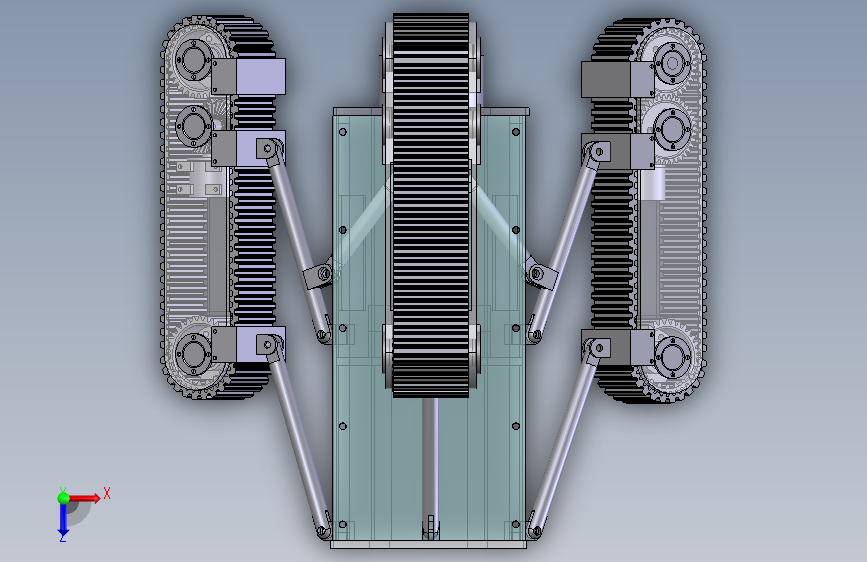

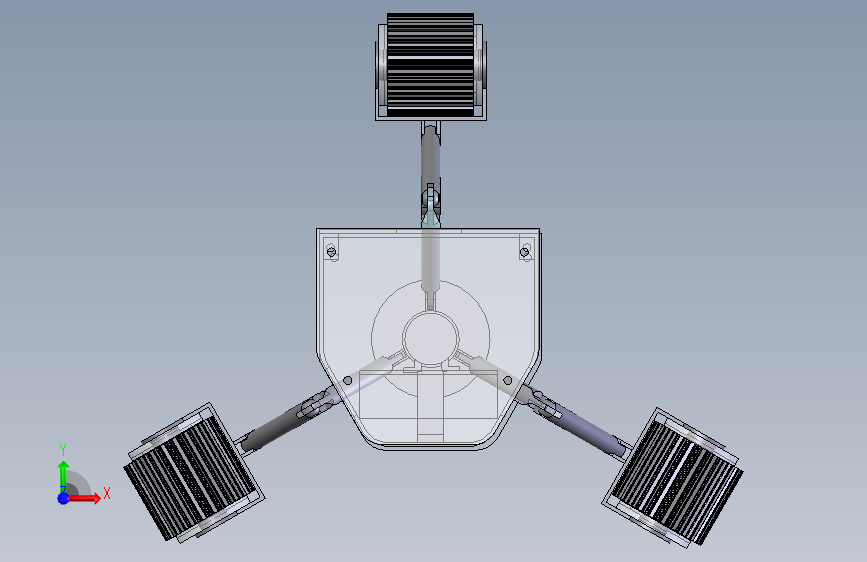

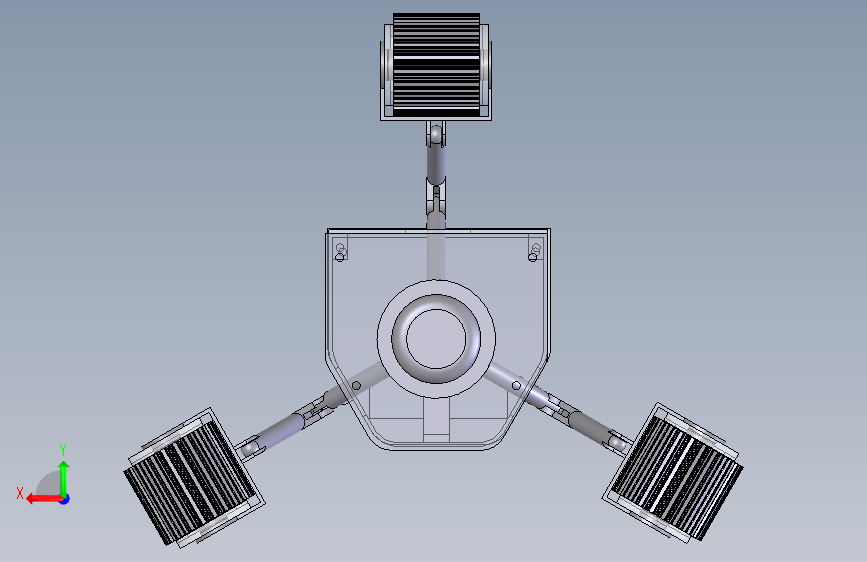

3D视图

文件列表

#	文件名称	文件大小
1	174633071742.zip	20.69M

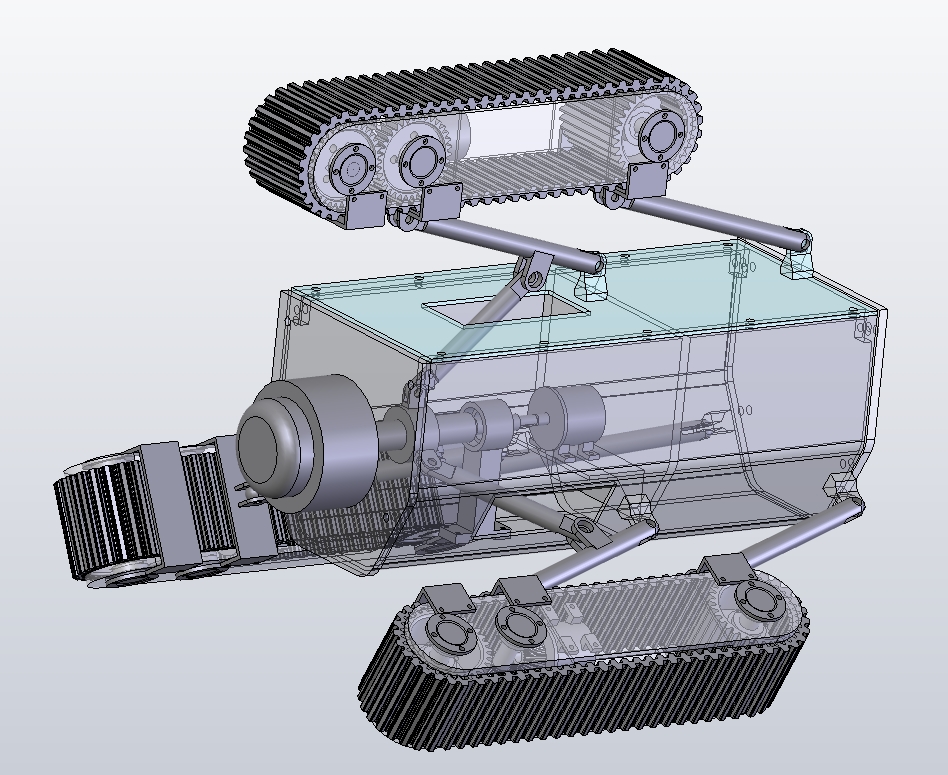

2	0前面.png	338.11K

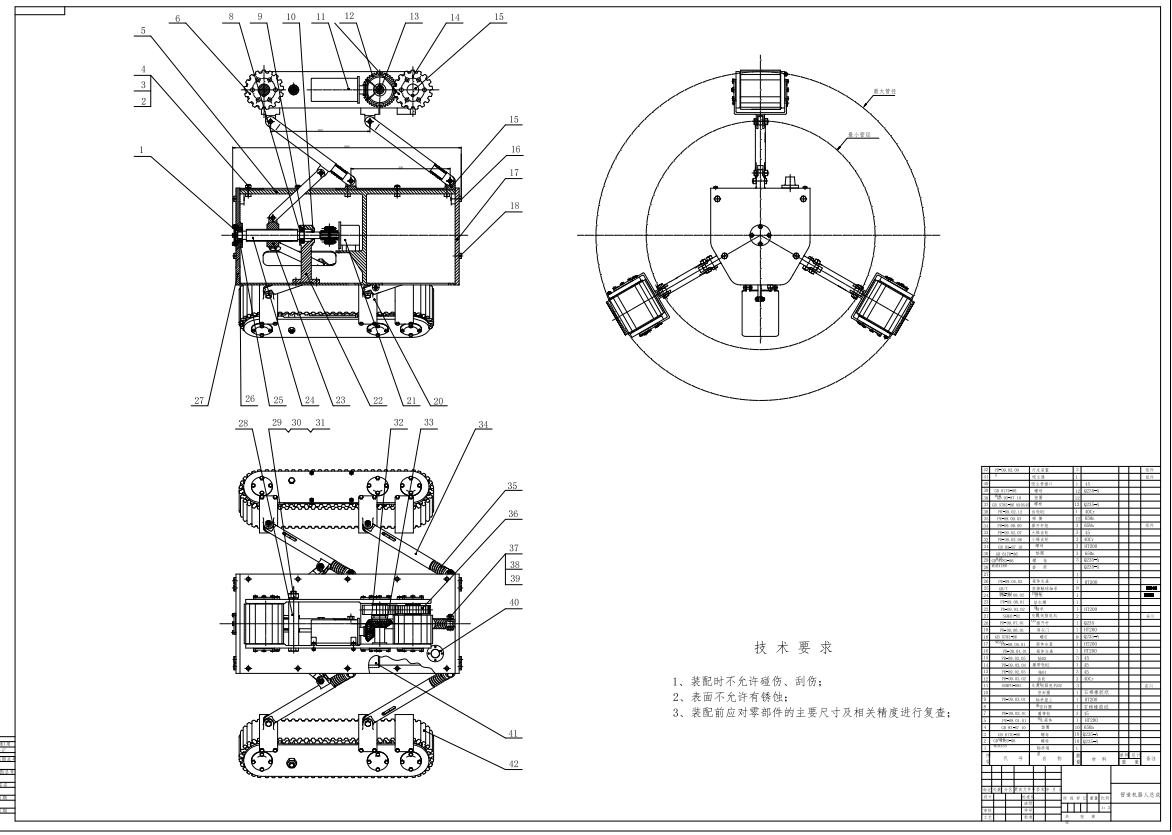

3	伸缩机构.png	241.58K

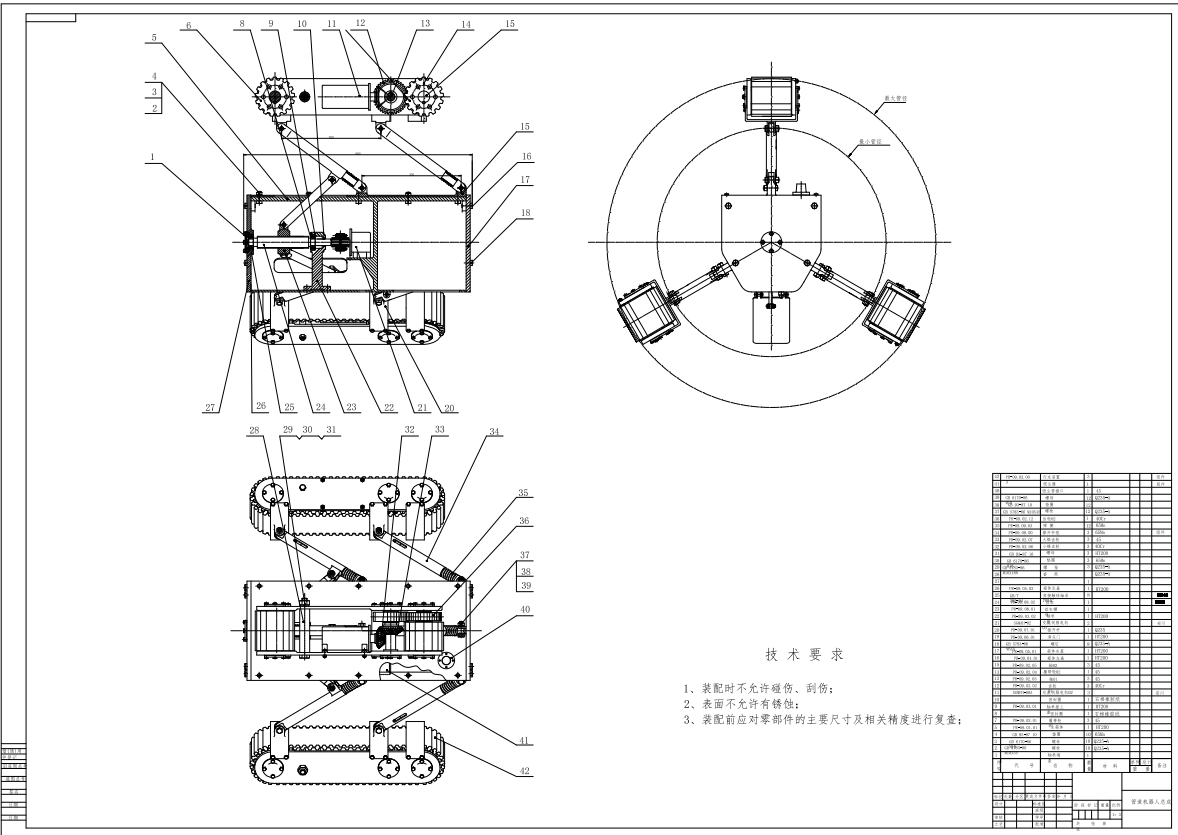

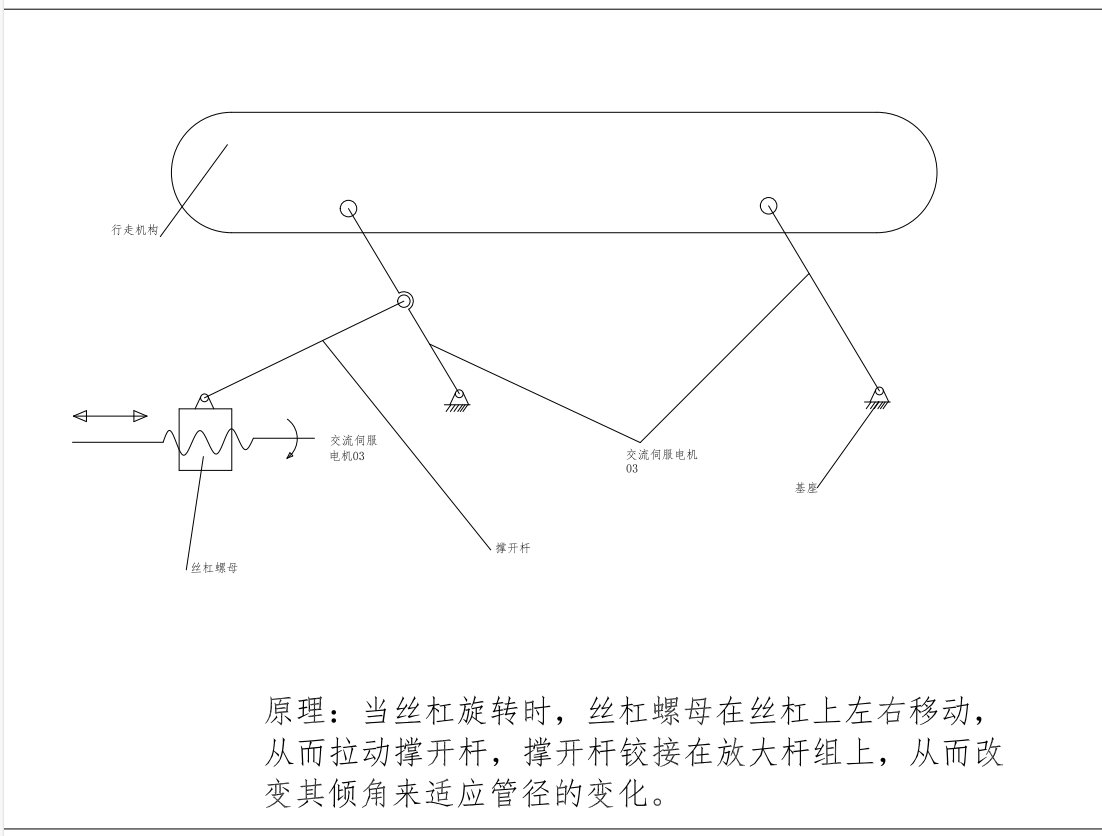

4	原理图.png	100.82K

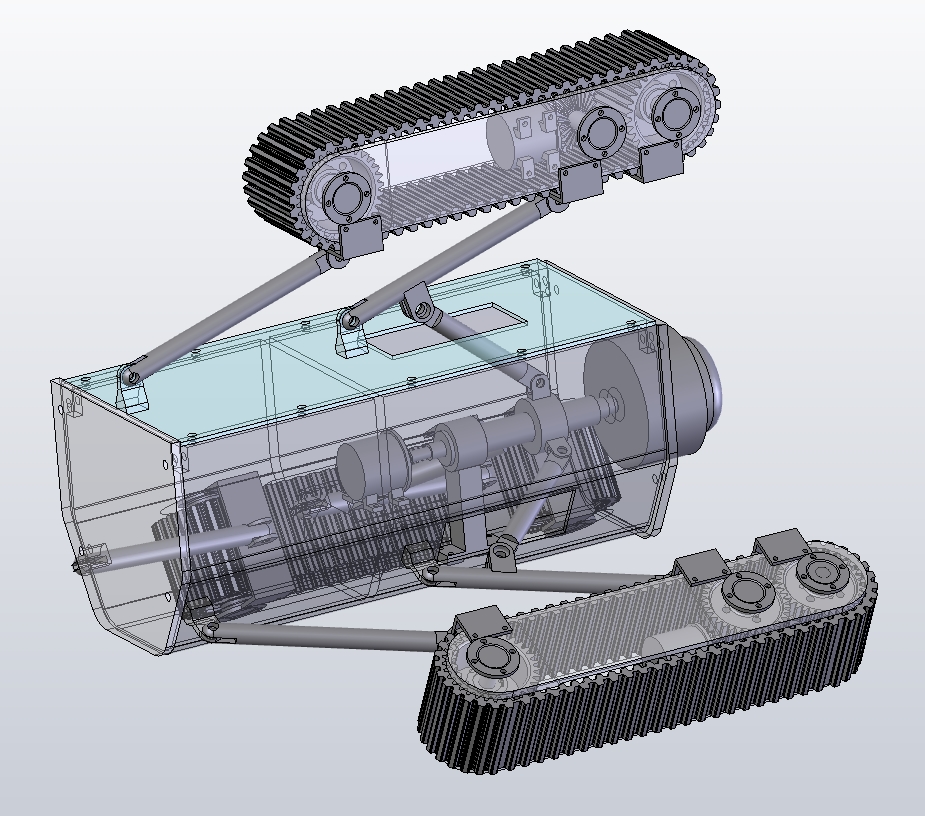

5	后面.png	338.59K

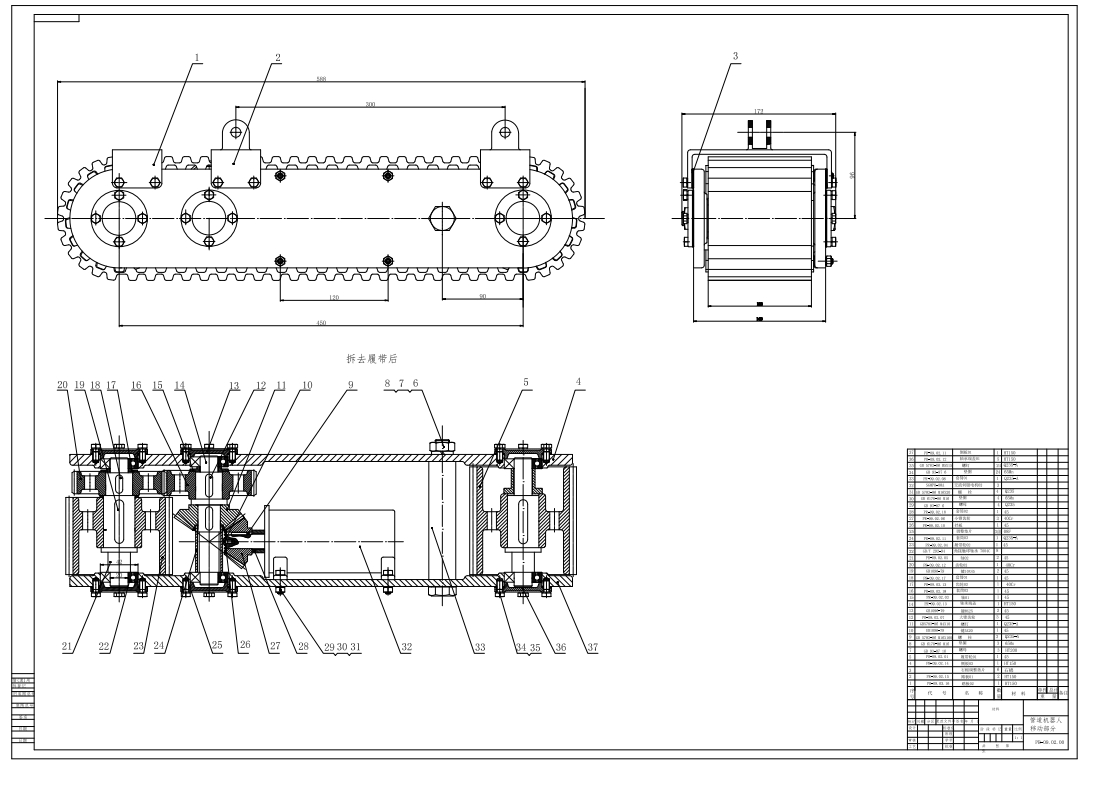

6	移动部分.png	206.94K
7	装配图.png	243.79K

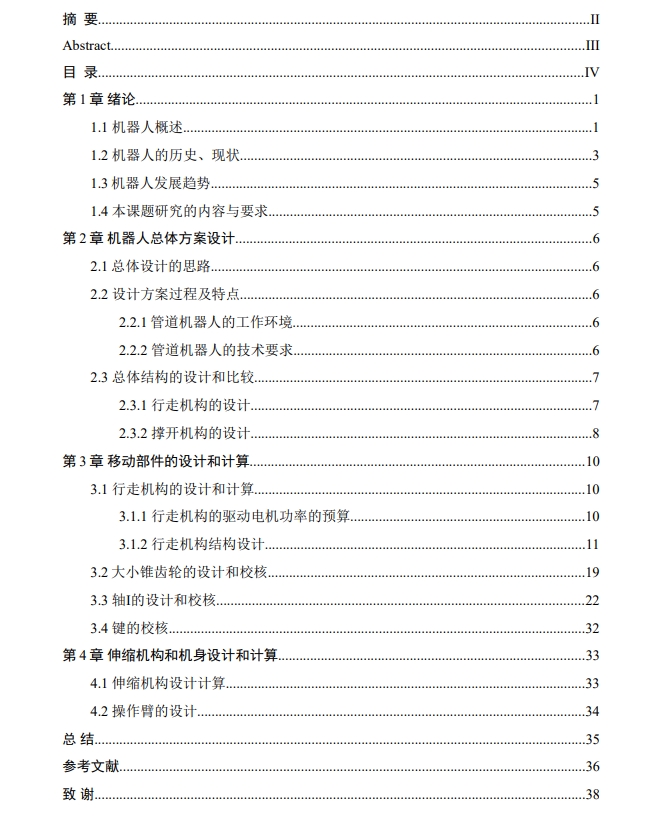

8	说明书目录.png	251.30K
9	Φ700mm-Φ1000mm管道机器人设计——伸缩机构和机身设计毕业设计论文.doc	977.50K
10	Φ700mm-Φ1000mm管道机器人设计——移动装置结构设计毕业设计论文.doc	2.09M
11	定径管道布线机器人主体结构设计毕业设计3.doc	57.00K
12	管道机器人.avi	1.49M
13	管道机器人移动部分.dwg	1.34M
14	管道机器人结构设计设计.doc	1.24M
15	管道机器人装配体.avi	1.70M
16	管道机器人设计——伸缩机构和机身设计图 .dwg	1.62M
17	管道机器人设计——伸缩机构和机身设计图.dwg	928.56K
18	管道机器人设计原理图.dwg	603.05K
19	管道机器人设计装配12.dwg	928.31K
20	说明书.doc	1.24M
21	CMOS摄像头.SLDPRT	47.27K
22	Solid1.sldprt	24.54K
23	Solid1_1.sldprt	23.87K
24	Solid1_10.sldprt	29.97K
25	Solid1_2.sldprt	24.39K
26	Solid1_3.sldprt	24.72K
27	Solid1_4.sldprt	24.69K
28	Solid1_5.sldprt	24.41K
29	Solid1_6.sldprt	23.76K
30	Solid1_7.sldprt	24.67K
31	Solid1_8.sldprt	29.72K
32	Solid1_9.sldprt	24.94K
33	丝杠.SLDPRT	52.22K
34	丝杠螺母.SLDPRT	80.99K
35	主箱体图.SLDPRT	212.83K
36	侧板01.SLDPRT	91.42K
37	侧板02.SLDPRT	93.67K
38	小齿轮.SLDPRT	349.58K
39	履带1.SLDPRT	2.31M
40	履带2.SLDPRT	1.93M
41	履带轮01.SLDPRT	228.17K
42	履带轮02.SLDPRT	227.05K
43	撑开杆组.SLDPRT	53.25K
44	支架.SLDPRT	69.23K
45	滚动轴承B70000CB7004CGB_T292-94.SLDASM	207.23K
46	电机.SLDPRT	203.00K
47	电机1.SLDPRT	72.96K
48	盖板.SLDPRT	55.42K
49	盖板2.SLDPRT	52.37K
50	移动部分设计.SLDASM	842.47K
51	管道机器人.SLDASM	1.35M
52	管道机器人装配体.SLDASM	1.10M
53	箱盖.SLDPRT	91.36K
54	装配体2.SLDASM	865.50K
55	踏板1.SLDPRT	51.52K
56	踏板2.SLDPRT	64.85K
57	轴1.SLDPRT	63.28K
58	轴2.SLDPRT	63.77K
59	轴3.SLDPRT	45.25K
60	轴承盖.SLDPRT	63.12K
61	连杆.SLDPRT	81.97K
62	连杆2.SLDPRT	72.98K
63	锥齿轮23.SLDPRT	371.80K
64	锥齿轮30.SLDPRT	374.52K
65	零件1.SLDPRT	152.50K
