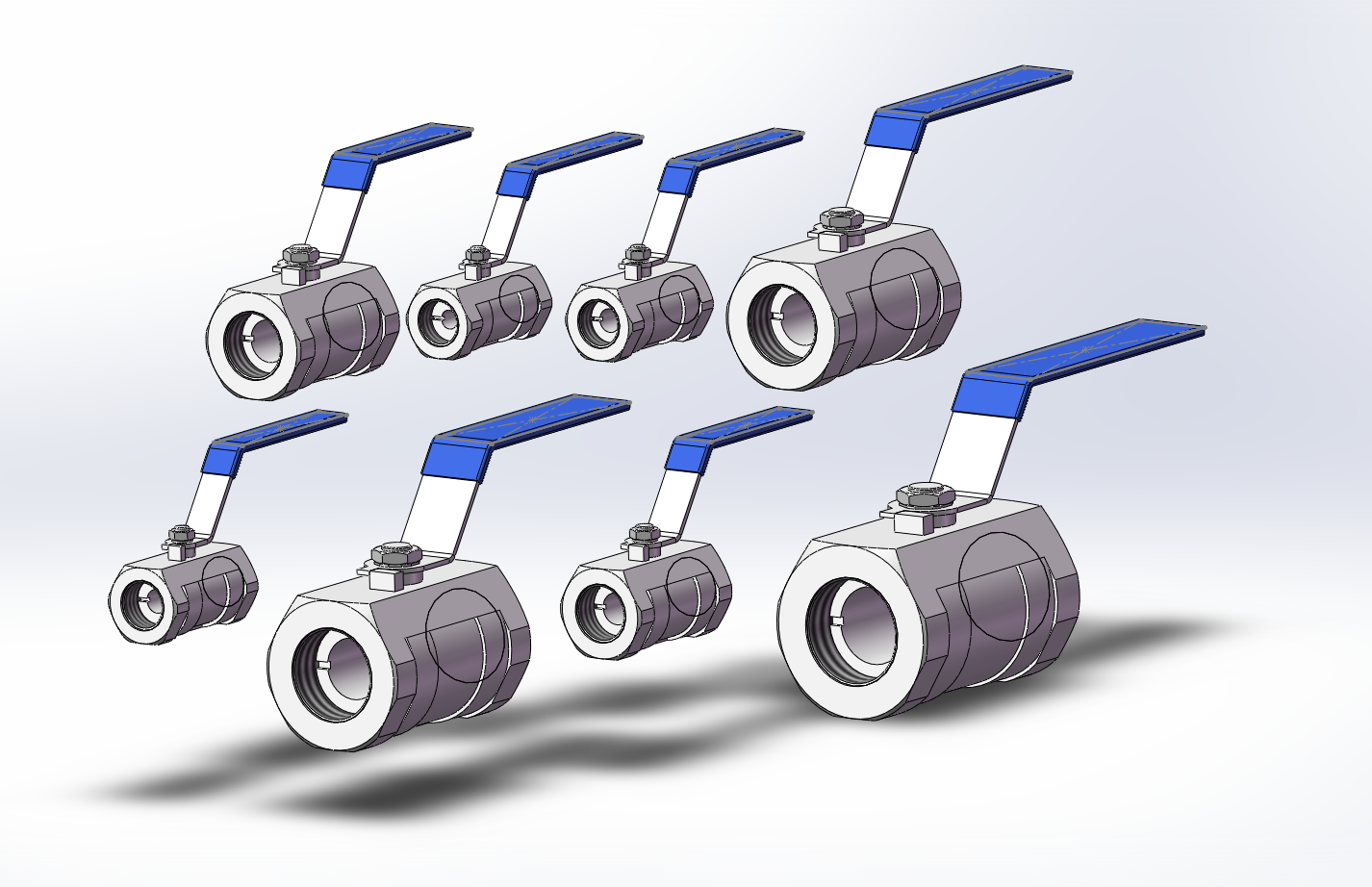

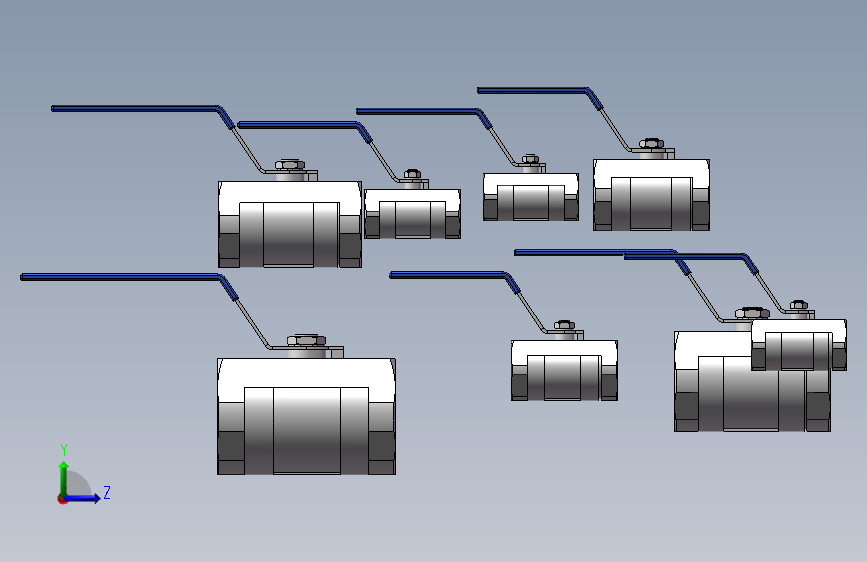

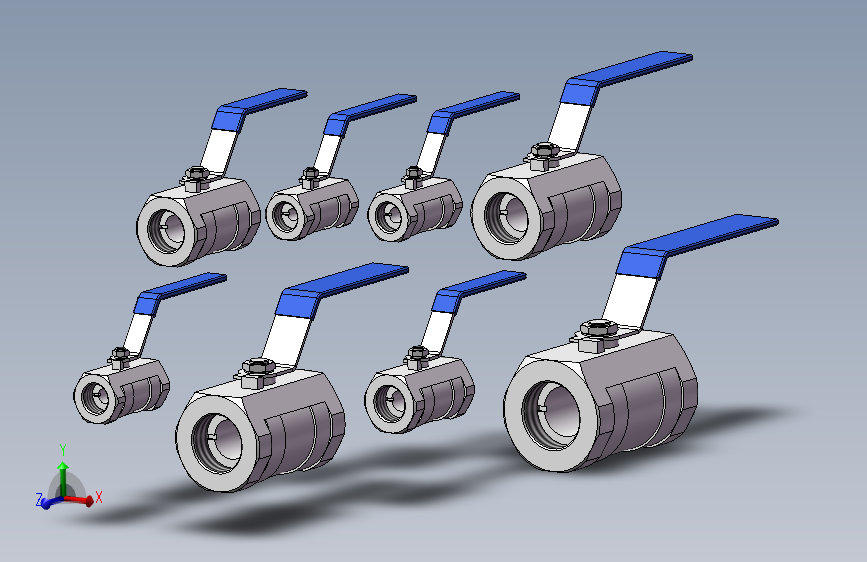

8款一片式球阀（ID:2104507）

设备部件 / 管道附件 / 8款一片式球阀

©非原创

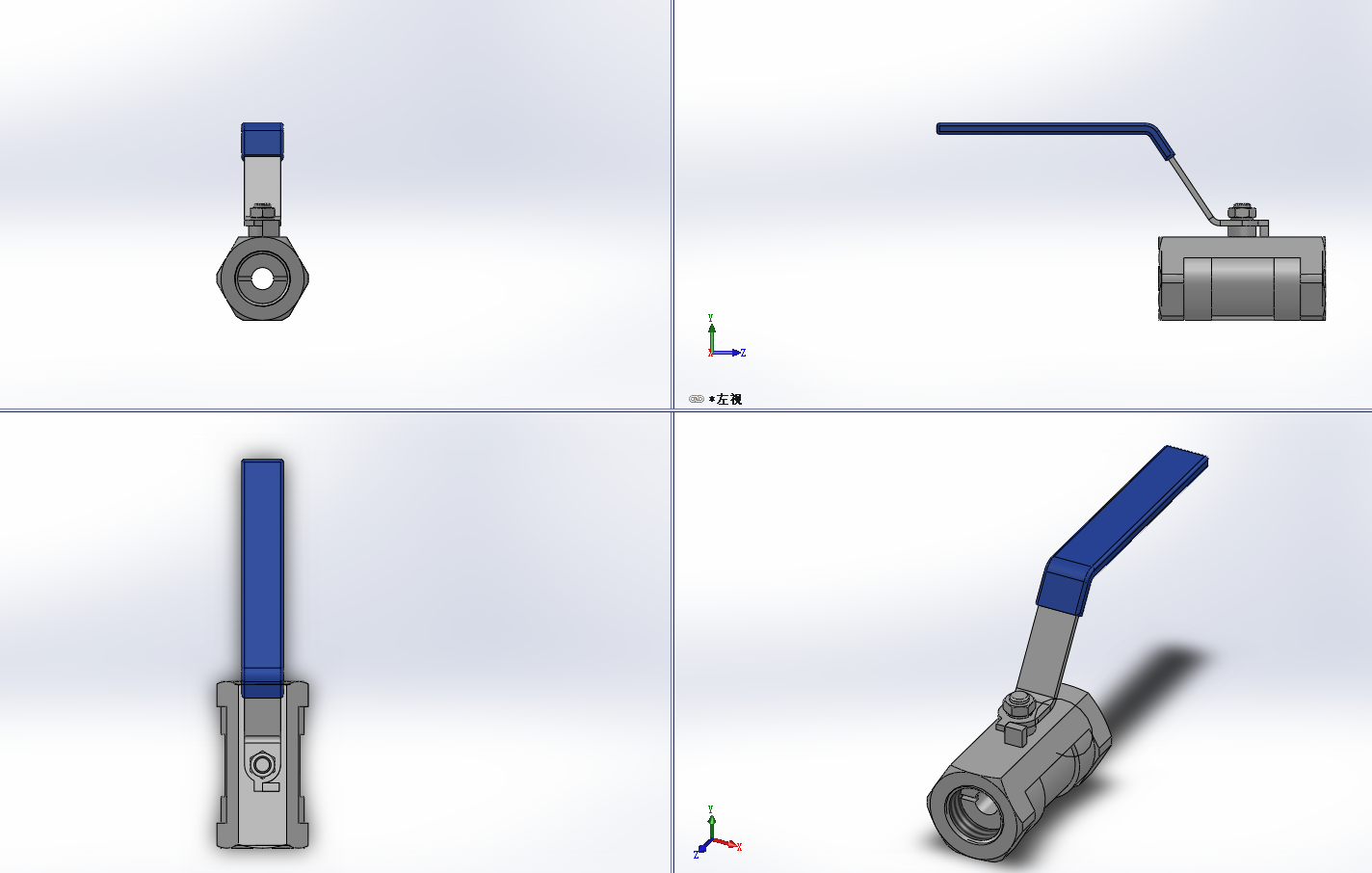

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17466901984856.zip	2.94M
2	一片式球阀[Q11F-16CDN25].sldprt	323.46K
3	一片式球阀[Q11F-16CDN6].sldprt	312.36K
4	一片式球阀[Q11F-25DN10].sldprt	302.32K
5	一片式球阀[Q11F-25DN32].sldprt	318.51K
6	一片式球阀[Q11F-40DN15].sldprt	303.10K
7	一片式球阀[Q11F-40DN40].sldprt	321.12K
8	一片式球阀[Q11F-63DN20].sldprt	303.93K
9	一片式球阀[Q11F-63DN50].sldprt	322.30K
10	装配体15.SLDASM	543.71K

此图纸下载需要38金币

立即下载

发布者

156****6923

创作: 7803

粉丝: 38

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：3.01M

所需金币：38

上传时间：2025-05-08 15:43:29

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

球阀

图纸简介

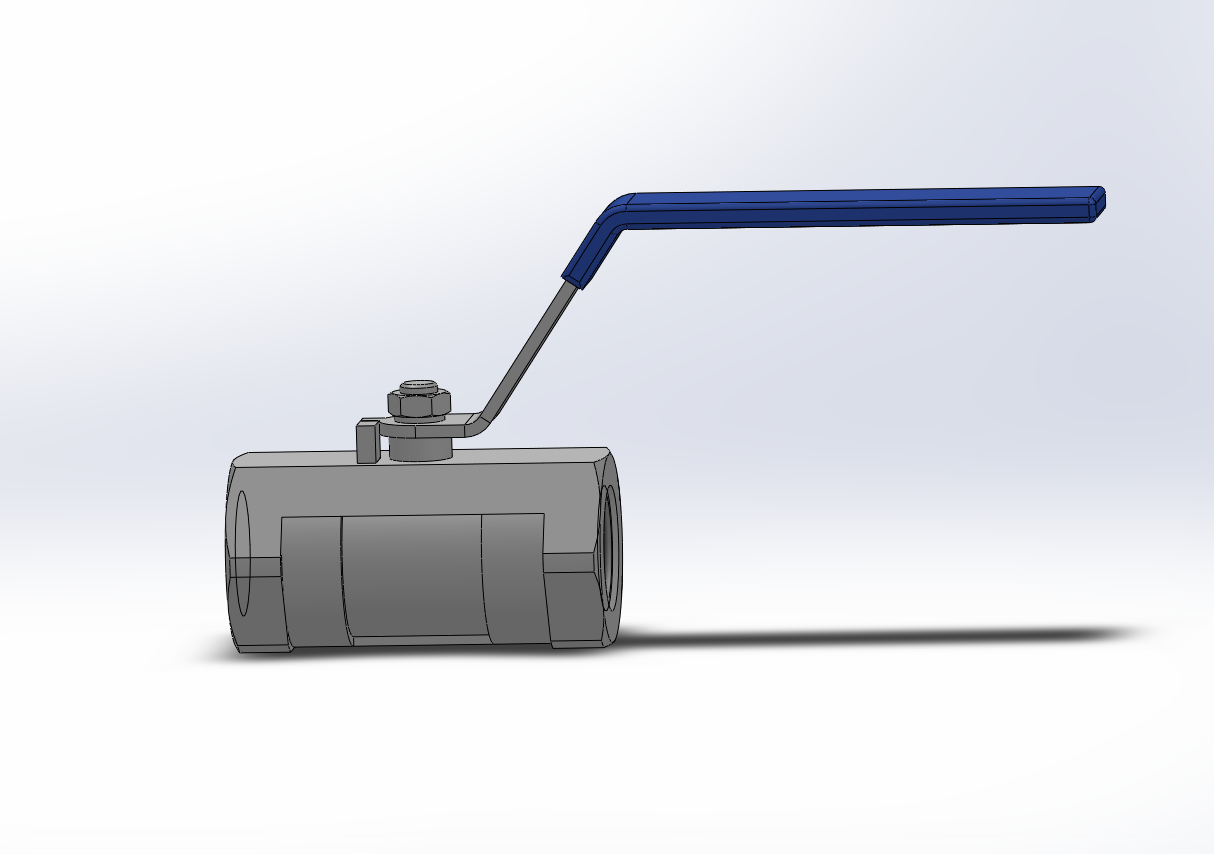

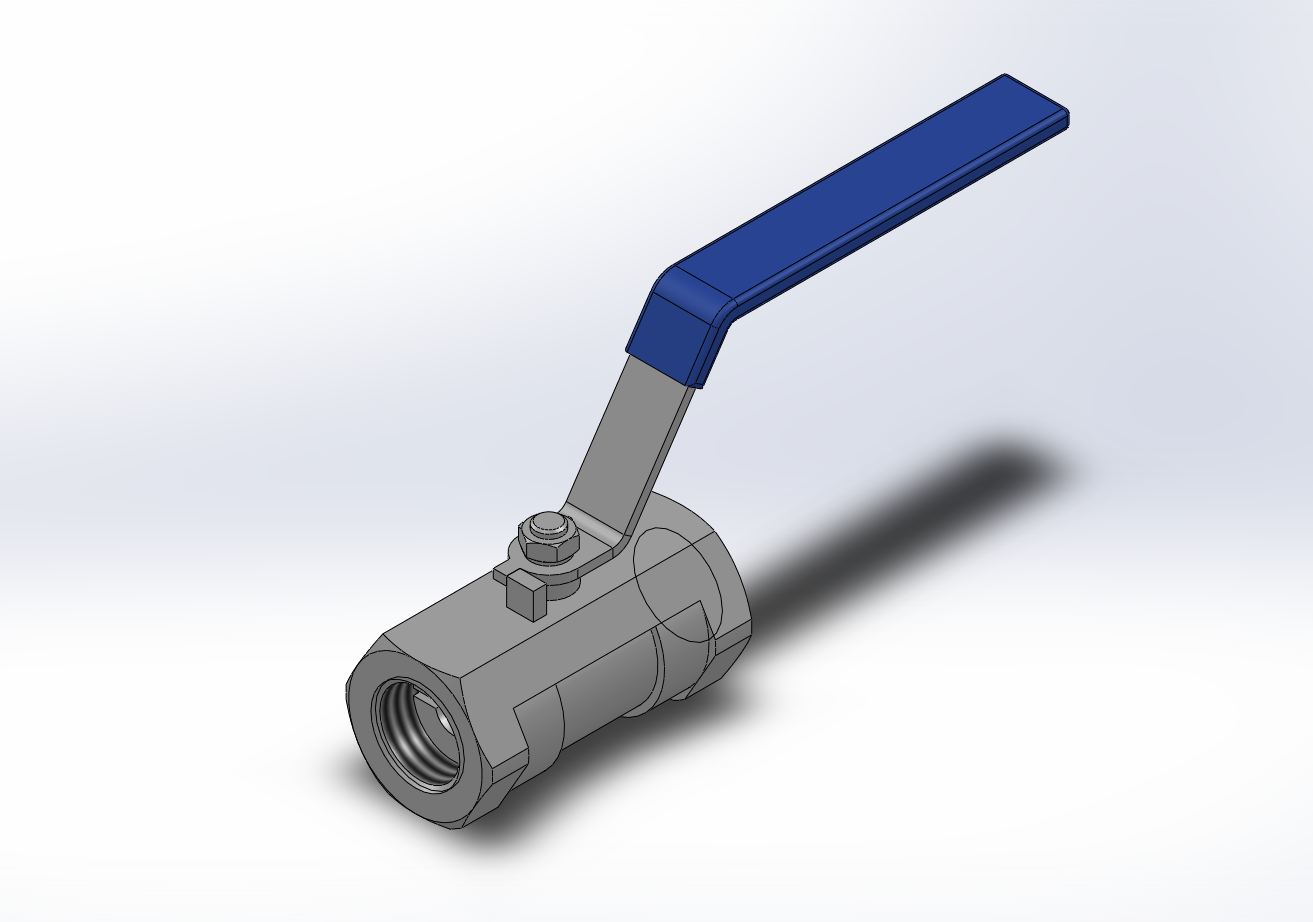

一片式球阀，典型应用‌：适用于石油、化工、电力等行业，尤其适合含纤维或颗粒的介质及严苛密封要求场景。核心特点‌：‌流体阻力小‌：阻力系数与同长度管段相当，适合高效流体控制。‌结构简单‌：体积小、重量轻，密封面材料多采用塑料，密封性能好（包括真空系统）。 ‌操作便捷‌：仅需旋转90°即可完成开关，支持手动、气动或电动驱动。
