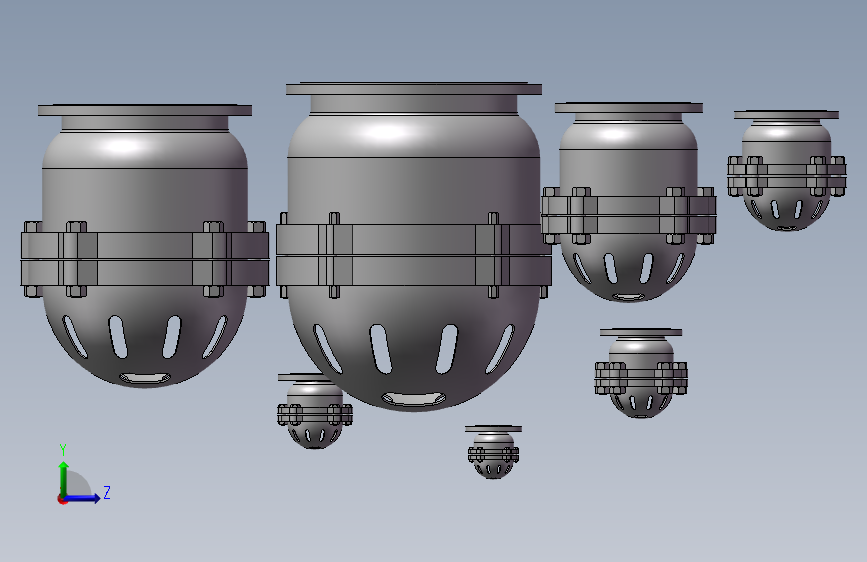

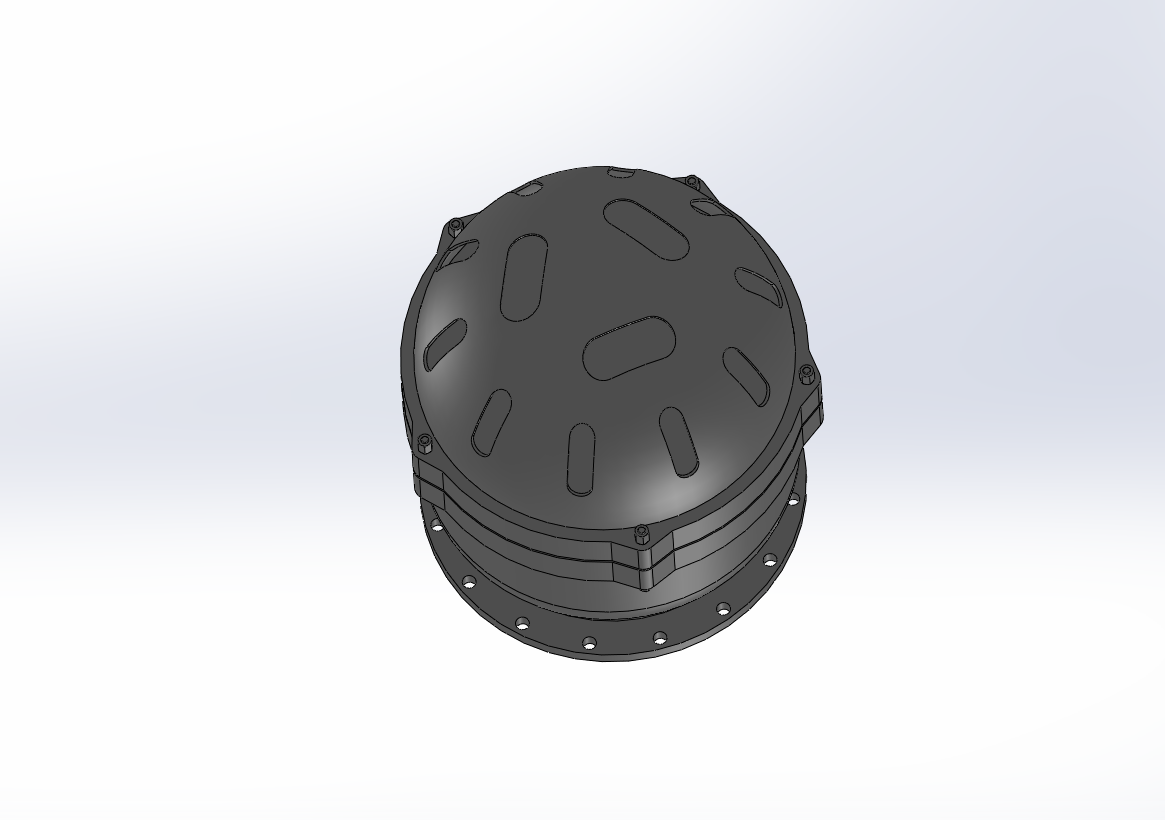

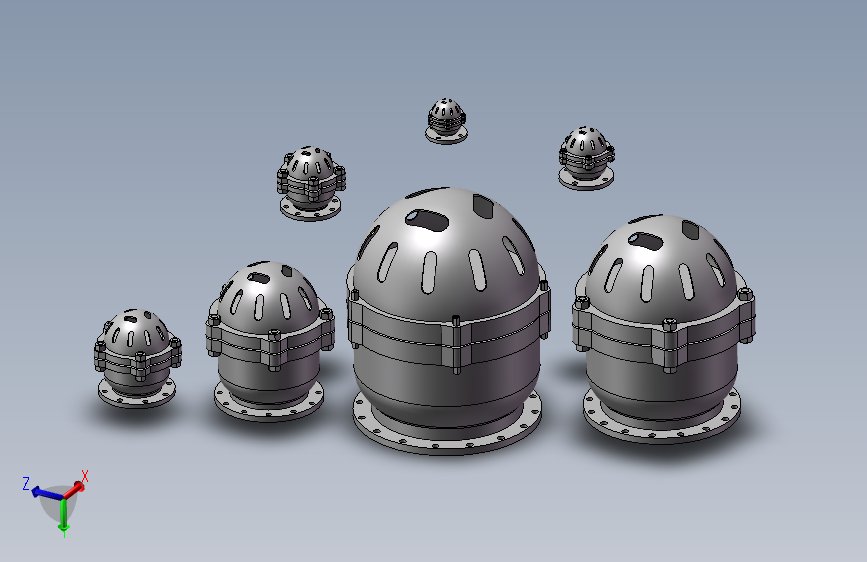

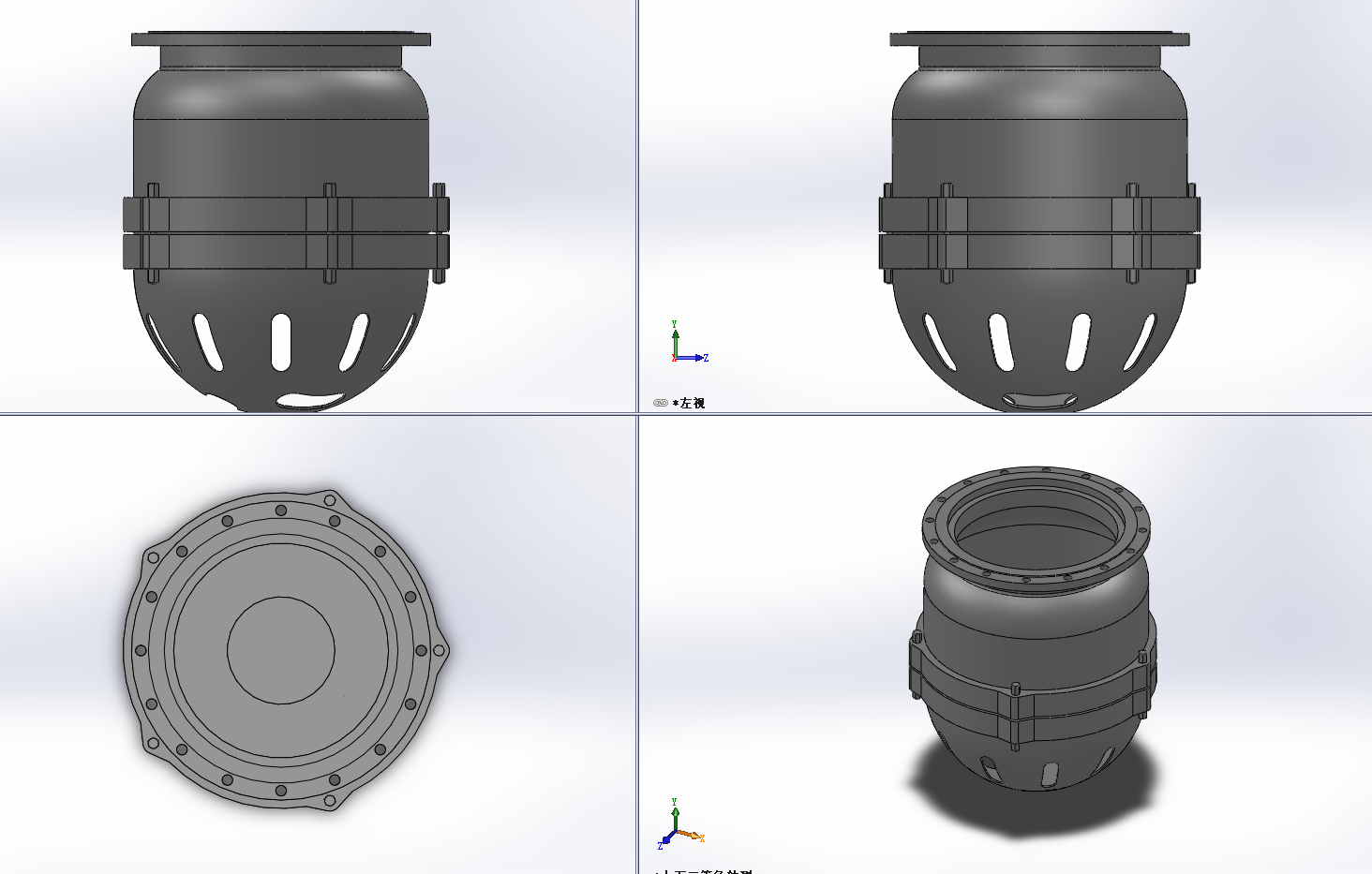

7款H42X-2.5底阀
(ID:2105083)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | H42X-2.5底阀[H42X-2.5DN100].sldprt | 590.76K |
| 2 | H42X-2.5底阀[H42X-2.5DN150].sldprt | 593.64K |
| 3 | H42X-2.5底阀[H42X-2.5DN250].sldprt | 596.66K |
| 4 | H42X-2.5底阀[H42X-2.5DN50].sldprt | 710.06K |
| 5 | H42X-2.5底阀[H42X-2.5DN80].sldprt | 578.86K |
| 6 | H42X-2.5底阀[H45X-2.5DN500].sldprt | 596.30K |
| 7 | H42X-2.5底阀[H46X-2.5DN400].sldprt | 584.83K |
| 8 | 装配体28.SLDASM | 1.73M |
此图纸下载需要35金币
立即下载
模型信息
图纸ID:2105083
图纸格式:sldprt,sldasm
文件大小:5.94M
所需金币:35
上传时间:2025-05-08 18:18:52
是否可编辑:可修改,不包括参数
软件版本:SOLIDWORKS 2017
标签
底阀
图纸简介
H42X-2.5底阀 ,是一种安装在水泵吸水管路底端的阀门,主要用于阻止流体倒流。它由阀体、阀盖、阀瓣、密封圈和垫片等部件组成,阀瓣有单瓣、双瓣和多瓣等类型。当液体介质从阀盖方向进入阀体时,液体的压力作用于阀瓣,使其打开允许介质流过;当阀体内的介质压力变化或消失时,阀瓣关闭,阻止介质倒流
