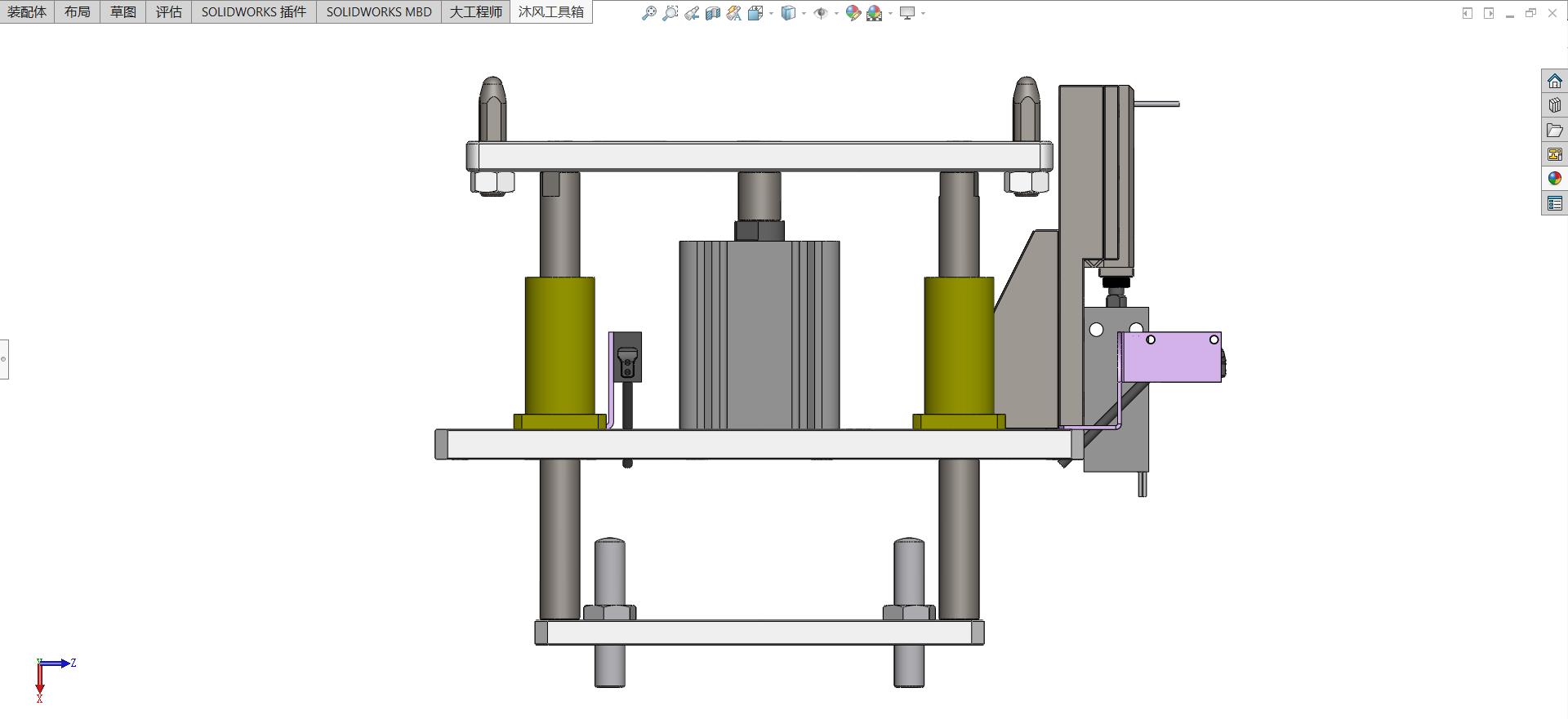

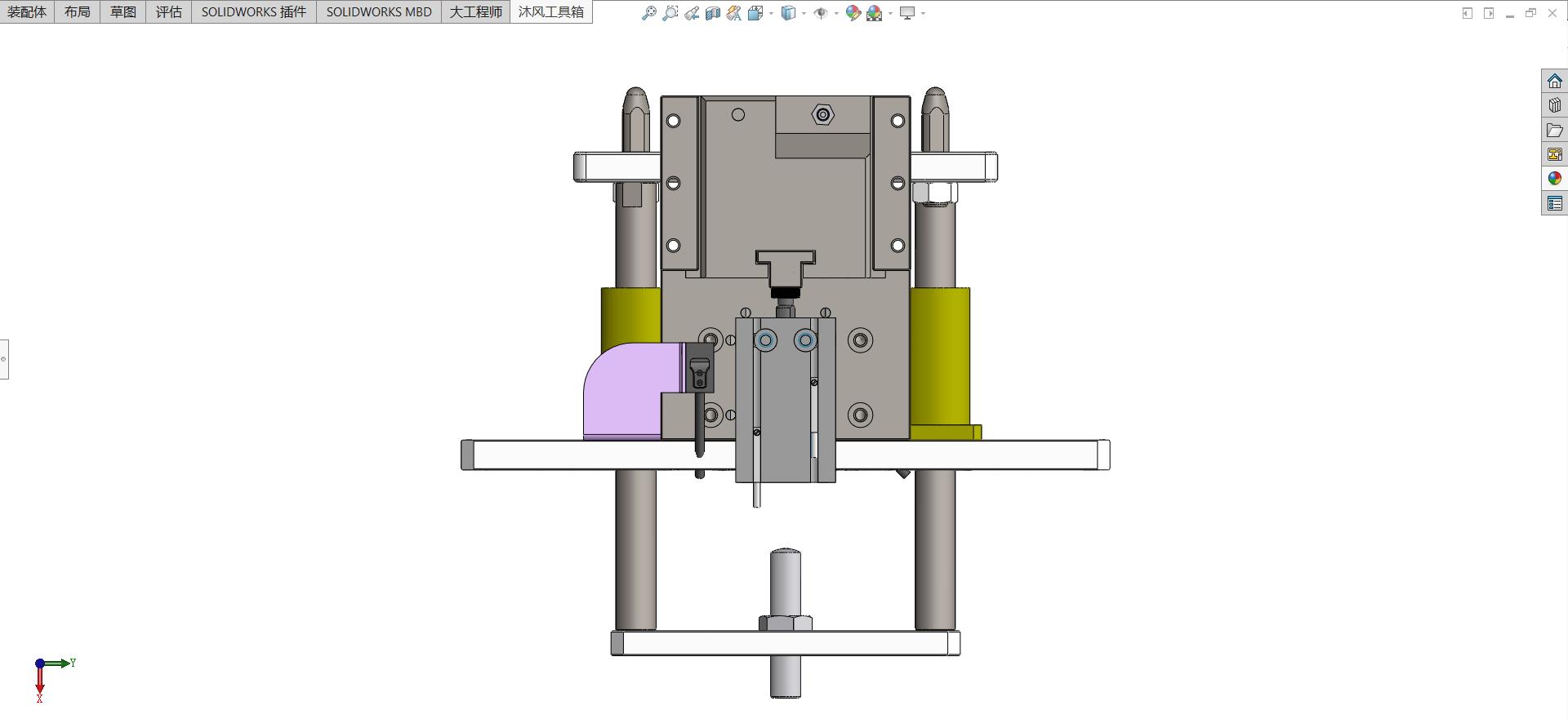

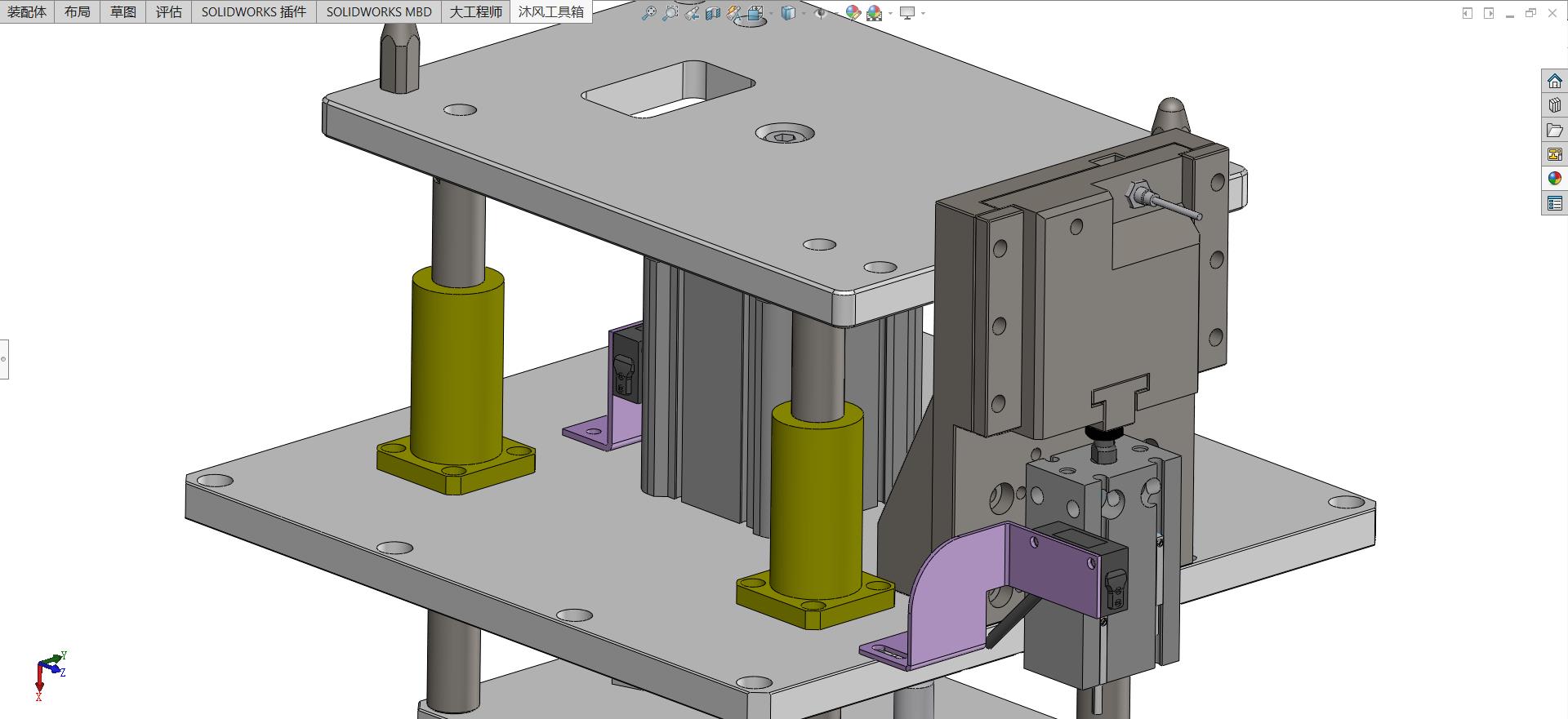

应用双列皮带输送线的顶升定位+阻挡机构（ID:2105583）

机械设备 / 非标机械 / 应用双列皮带输送线的顶升定位+阻挡机构

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	17467087814445.zip	2.88M
2	CDQ2A50-35DZ-M9N01.sldprt	57.58K
3	CDQ2A50-35DZ-M9N02.sldprt	24.55K
4	CDU20-20D-M9N01.sldprt	69.76K
5	CDU20-20D-M9N02.sldprt	39.04K
6	GB╱T6170-2000[1型六角螺母A级和B级M10].SLDPRT	70.34K
7	JGCK045-000应用双列皮带输送线的顶升定位阻挡机构.SLDASM	625.42K
8	JGCK045-000应用双列皮带输送线的顶升定位阻挡机构.STEP	4.27M
9	JGCK045-000应用双列皮带输送线的顶升定位阻挡机构.x_t	1.64M
10	JGCK045-001.sldprt	51.36K
11	JGCK045-002.sldprt	31.24K
12	JGCK045-003.sldprt	40.01K
13	JGCK045-004.sldprt	55.32K
14	JGCK045-005.sldprt	31.10K
15	JGCK045-006.sldprt	220.37K
16	JGCK045-007.sldprt	36.12K
17	JGCK045-008.sldprt	33.40K
18	JGCK045-009.sldprt	27.07K
19	JGCK045-010.sldprt	33.69K
20	JGCK045-011.sldprt	34.80K
21	MISUMI内六角圆头螺栓BCB10-40.sldprt	27.59K
22	MISUMI无油衬套MFIKW16.sldprt	28.64K
23	MISUMI线性导向轴VSFPA16-180-F2-P12-M5-N5-SC0.sldprt	28.87K
24	MISUMI调整环DWSSS-D17-V10.5-L20.sldprt	24.41K
25	MISUMI调整螺丝组件SANBN12-60.sldprt	36.83K
26	SMC多固型气缸CDU20-20D-M9N.sldasm	22.67K
27	SMC薄型气缸CDQ2A50-35DZ-M9N.sldasm	23.09K
28	基恩士接近传感器EM-005P.sldprt	31.25K
29	松下光电传感器CX-442-P.sldprt	87.10K

此图纸下载需要30金币

立即下载

发布者

幻现时空

创作: 342

粉丝: 15

加入时间：2024-12-15

私信

关注

模型信息

图纸ID：2105583

图纸格式：sldprt,sldasm,step,x_t

文件大小：2.95M

所需金币：30

上传时间：2025-05-08 20:53:03

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2018

标签

顶升定位

阻挡机构

双列皮带

图纸简介

顶升定位机构主要用于将工件或物料在输送线上进行垂直方向的升降和精确定位。这一机构通常由驱动装置（如电机、减速器）、顶升装置（如千斤顶、气缸等）和定位装置（如传感器、定位销等）组成。阻挡机构则用于在输送线上对工件或物料进行阻挡和定位，以防止其因惯性或外力而继续移动。这一机构通常由阻挡装置（如阻挡气缸、阻挡块等）和控制装置（如传感器、控制器等）组成。
