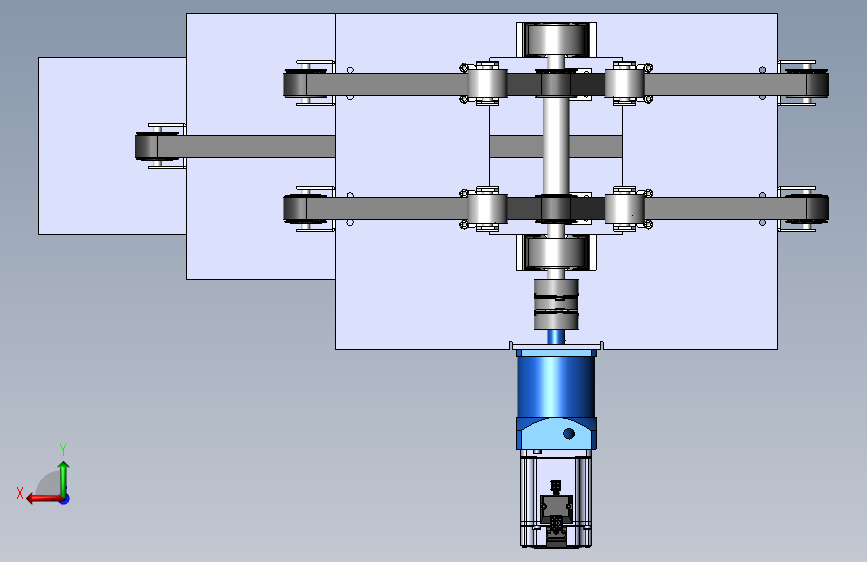

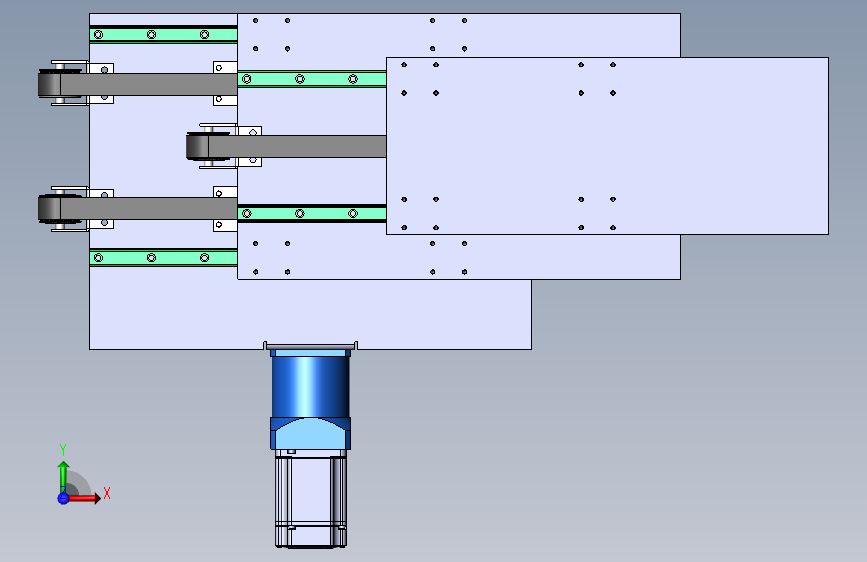

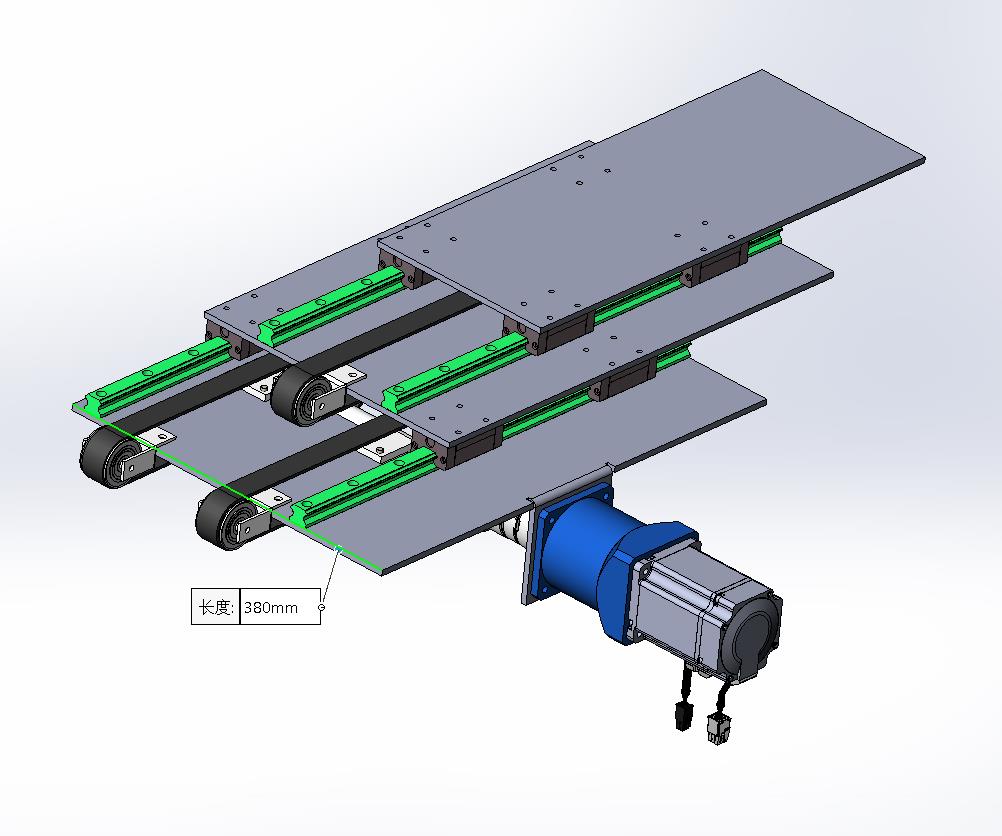

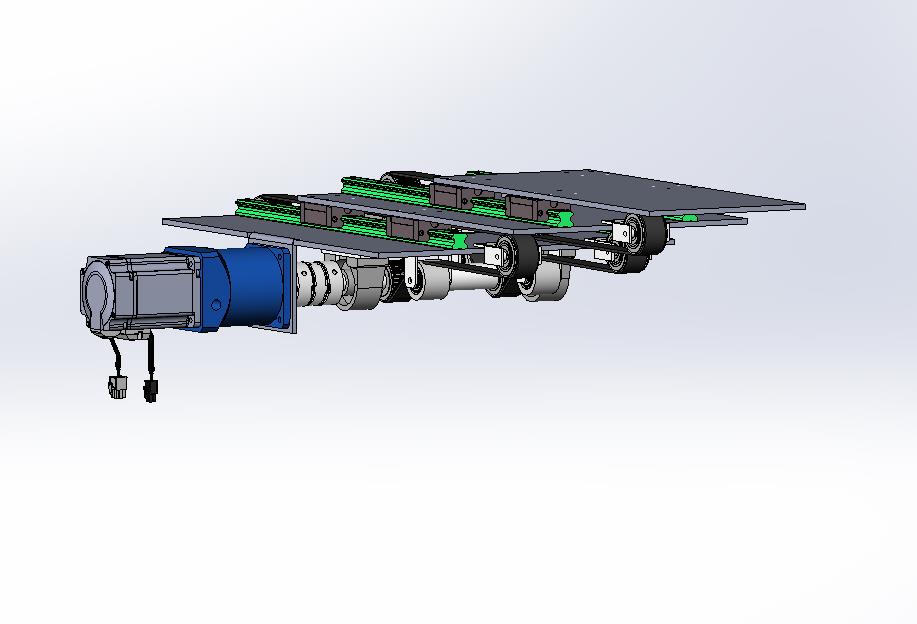

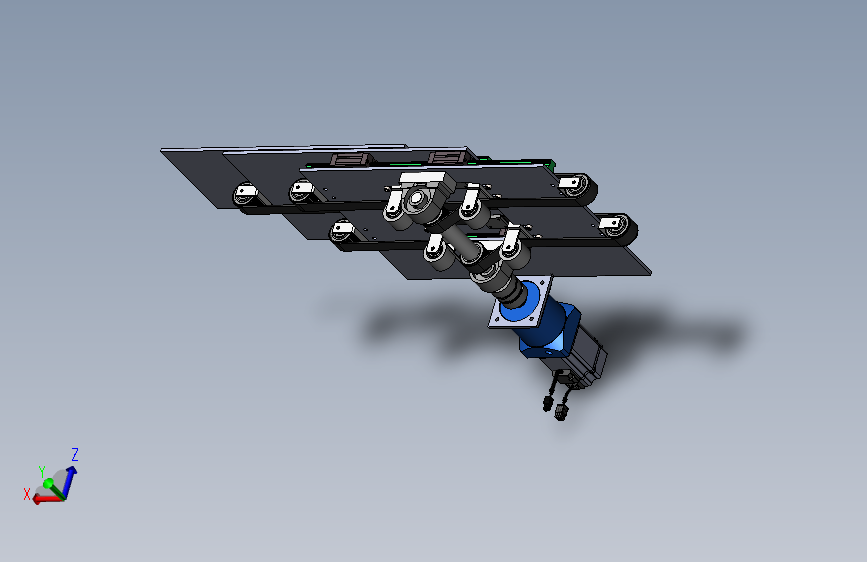

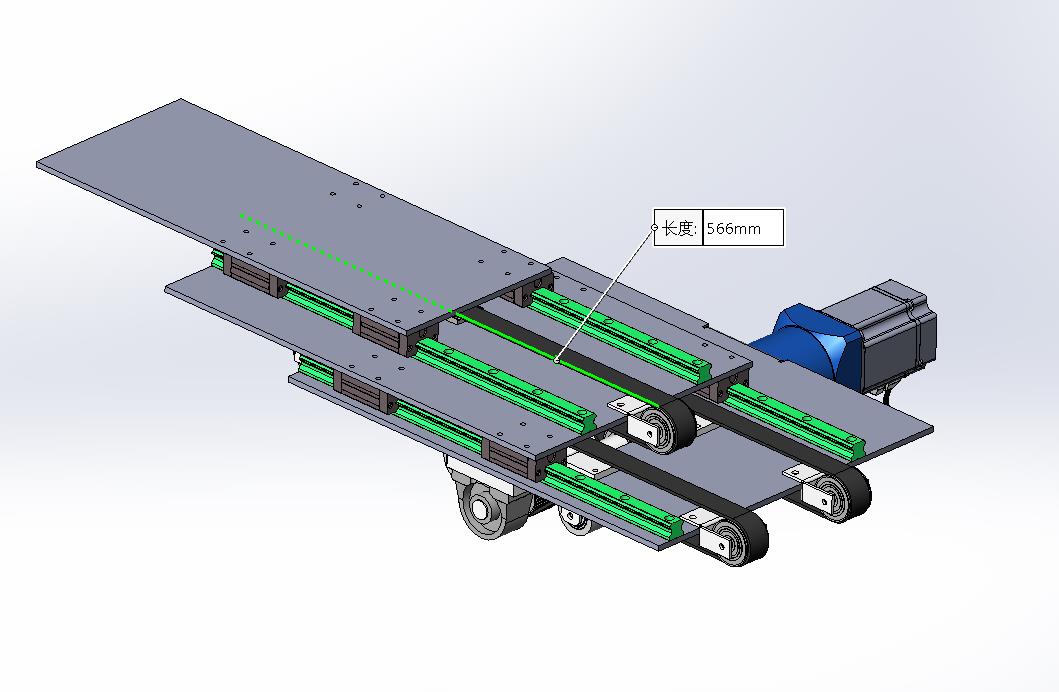

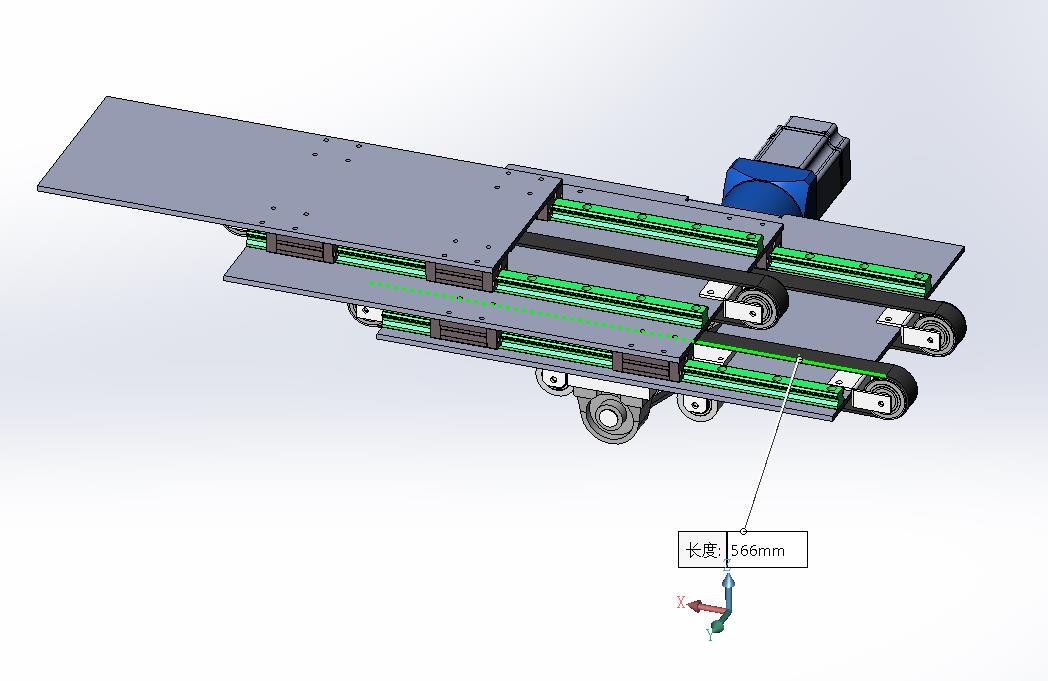

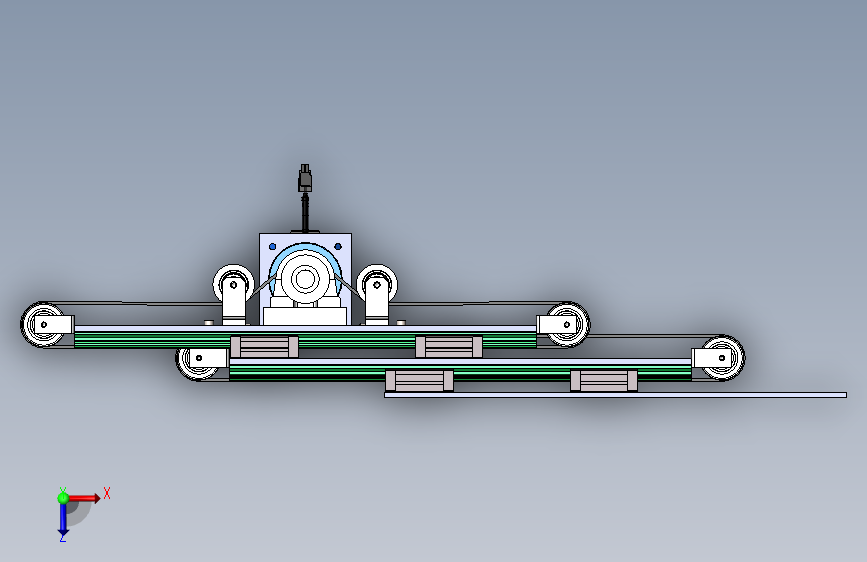

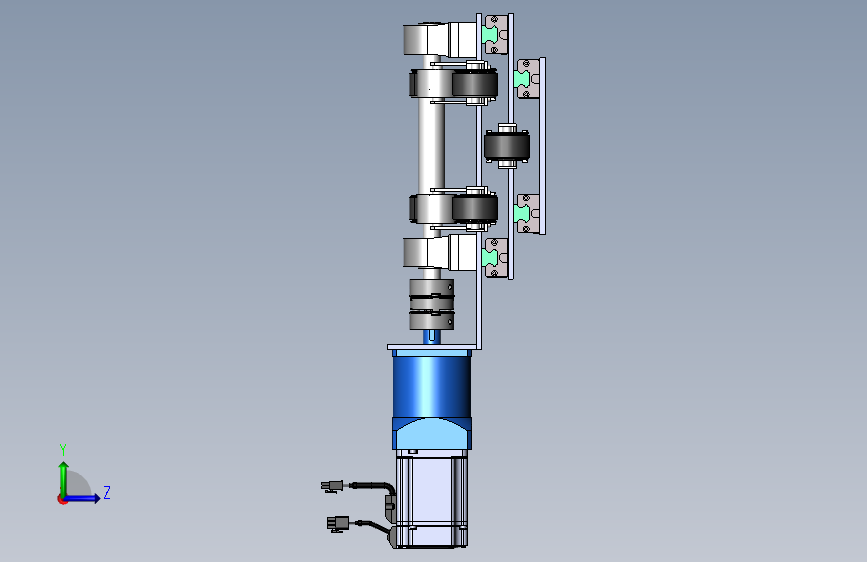

单驱动二级伸缩货叉-倍速-双倍行程
(ID:2114040)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | SJEBJ42-S5M250-28-A-N-d20.SLDPRT | 283.62K |
| 2 | SJECY51-S5M-250.SLDPRT | 134.33K |
| 3 | SJEVD47-28-S5M250.SLDPRT | 354.35K |
| 4 | SJEVF11-W32-D45.SLDPRT | 645.84K |
| 5 | SJFXKF系列伺服电机行星减速机FXKF90-S2-L1-80.SLDPRT | 133.02K |
| 6 | SJT-BDP-204.SLDPRT | 114.89K |
| 7 | SJ_IBC03-30-200-1.sldprt | 161.73K |
| 8 | SJ_IBC03-30-200-2.sldprt | 59.57K |
| 9 | SJ中间板.SLDPRT | 81.34K |
| 10 | SJ从动轮安装板.SLDPRT | 110.17K |
| 11 | SJ从动轮组件.sldasm | 39.02K |
| 12 | SJ从动轴.SLDPRT | 86.08K |
| 13 | SJ单驱动二级伸缩货叉-倍速-双倍行程.SLDASM | 1.49M |
| 14 | SJ垫块.SLDPRT | 64.65K |
| 15 | SJ底板.SLDPRT | 163.27K |
| 16 | SJ张紧轮安装板.SLDPRT | 133.20K |
| 17 | SJ张紧轮组件.sldasm | 43.86K |
| 18 | SJ张紧轴.SLDPRT | 88.59K |
| 19 | SJ松下750W伺服电机MSMF082L1U2M.SLDPRT | 778.45K |
| 20 | SJ皮带1-13.sldprt | 78.37K |
| 21 | SJ皮带2-18.sldprt | 64.29K |
| 22 | SJ联轴器DBA11-D50-d20-e20.SLDPRT | 350.52K |
| 23 | SJ轴.SLDPRT | 75.61K |
| 24 | SJ顶板.SLDPRT | 82.24K |
| 25 | SJ高组装标准型直线导轨IBC03-H30-L200.SLDASM | 145.13K |
