支撑板工件冲压模具（三维+CAD+设计书）（ID:2118180）

机械设备 / 非标机械 / 支撑板工件冲压模具（三维+CAD+设计书）

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17469671587471.zip	8.10M
2	图纸集合.dwg	436.09K
3	工件.prt	183.00K
4	工件图.dwg	212.28K
5	弯曲模具工序-上垫板.dwg	216.72K
6	弯曲模具工序-上模座.dwg	224.75K
7	弯曲模具工序-下模座.dwg	220.25K
8	弯曲模具工序-凸模.dwg	213.28K
9	弯曲模具工序-凸模固定板.dwg	218.50K
10	弯曲模具工序-凹模.dwg	217.25K
11	弯曲模具工序-凹模板.dwg	218.75K
12	弯曲模具工序-卸料板.dwg	215.28K
13	弯曲模具工序-模柄.dwg	214.53K
14	弯曲模具装配图.dwg	247.69K

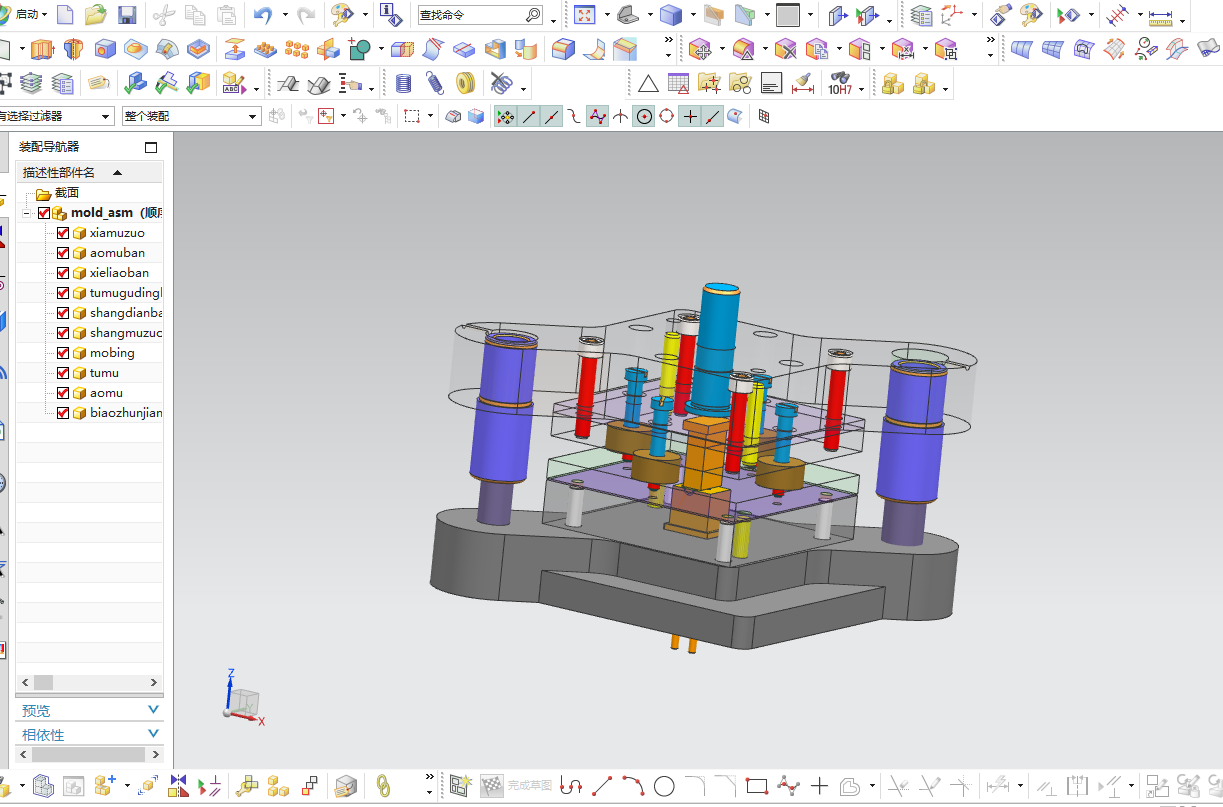

15	弯曲模内部.PNG	223.94K

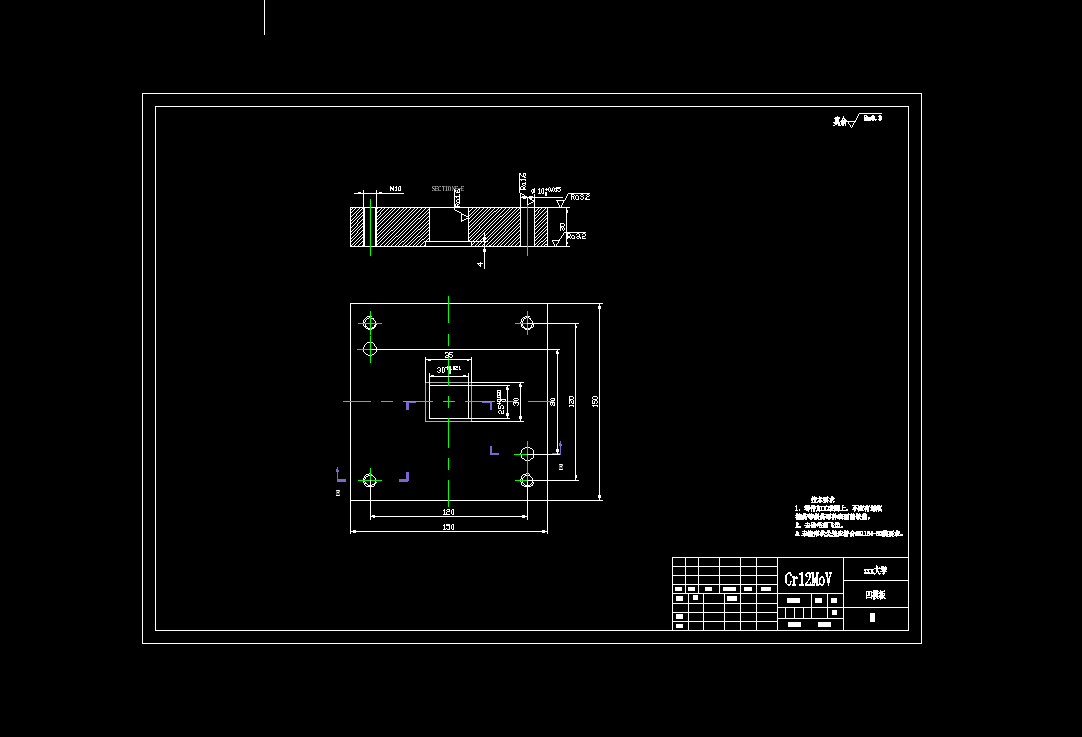

16	弯曲模凹模板CAD.PNG	23.00K

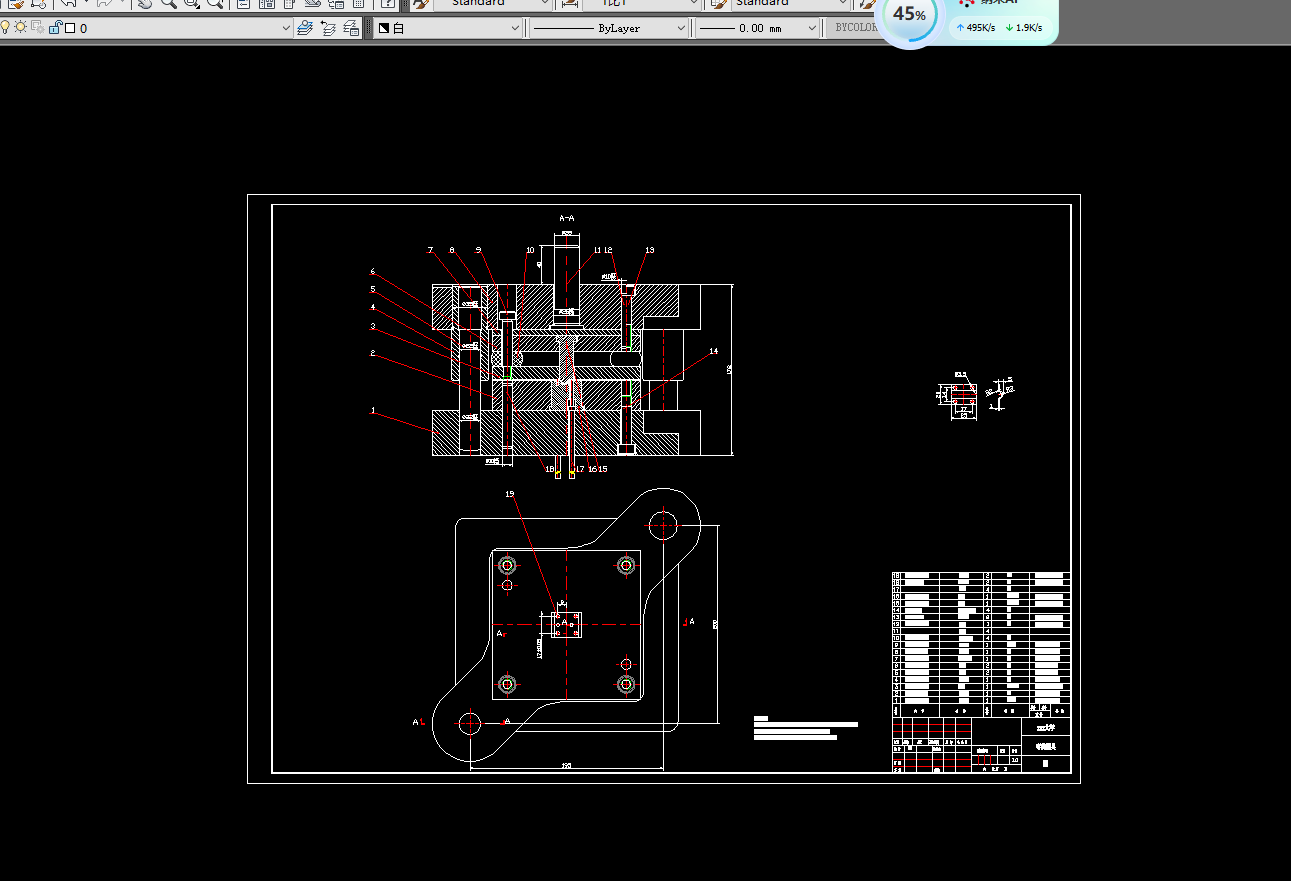

17	弯曲模型装配.PNG	70.04K

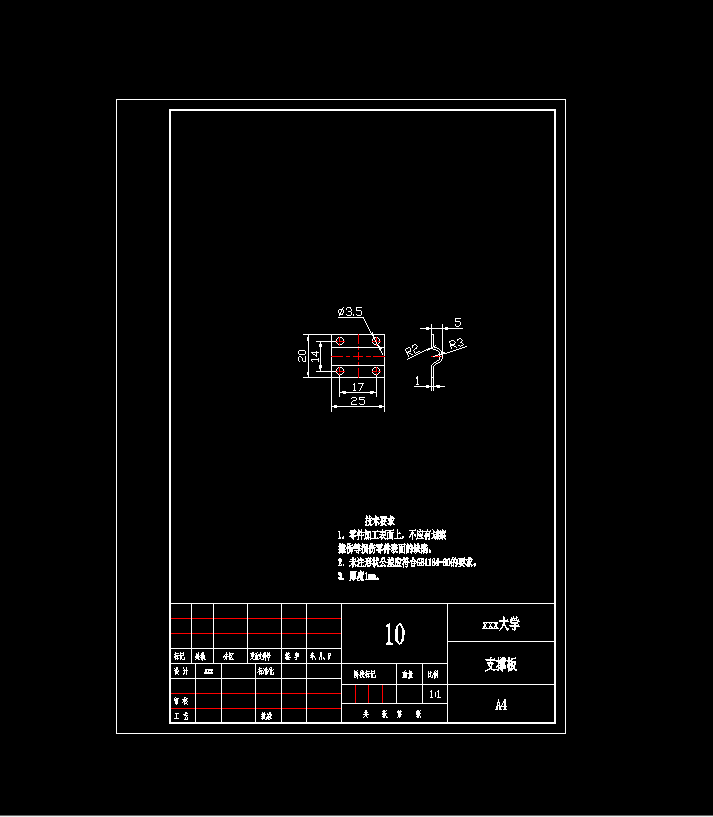

18	支撑板工件CAD.PNG	20.09K

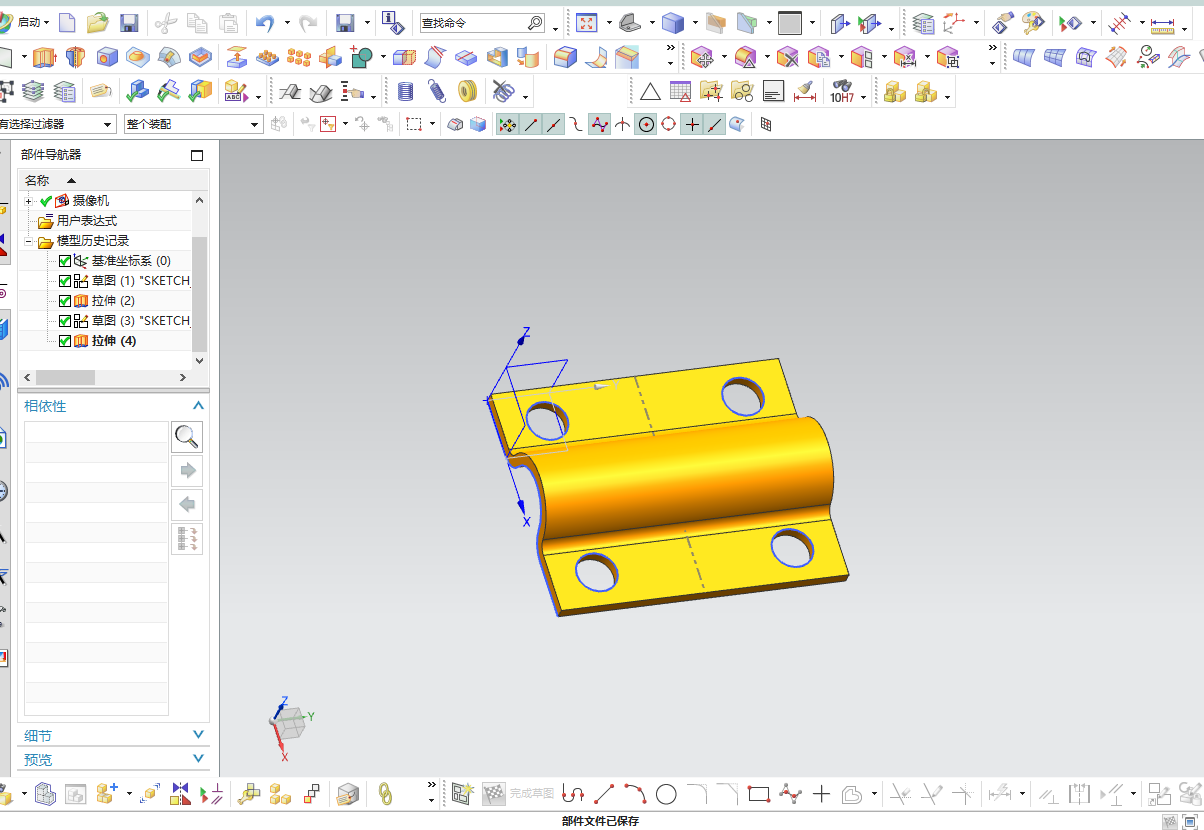

19	支撑板工件建模细节.PNG	137.58K

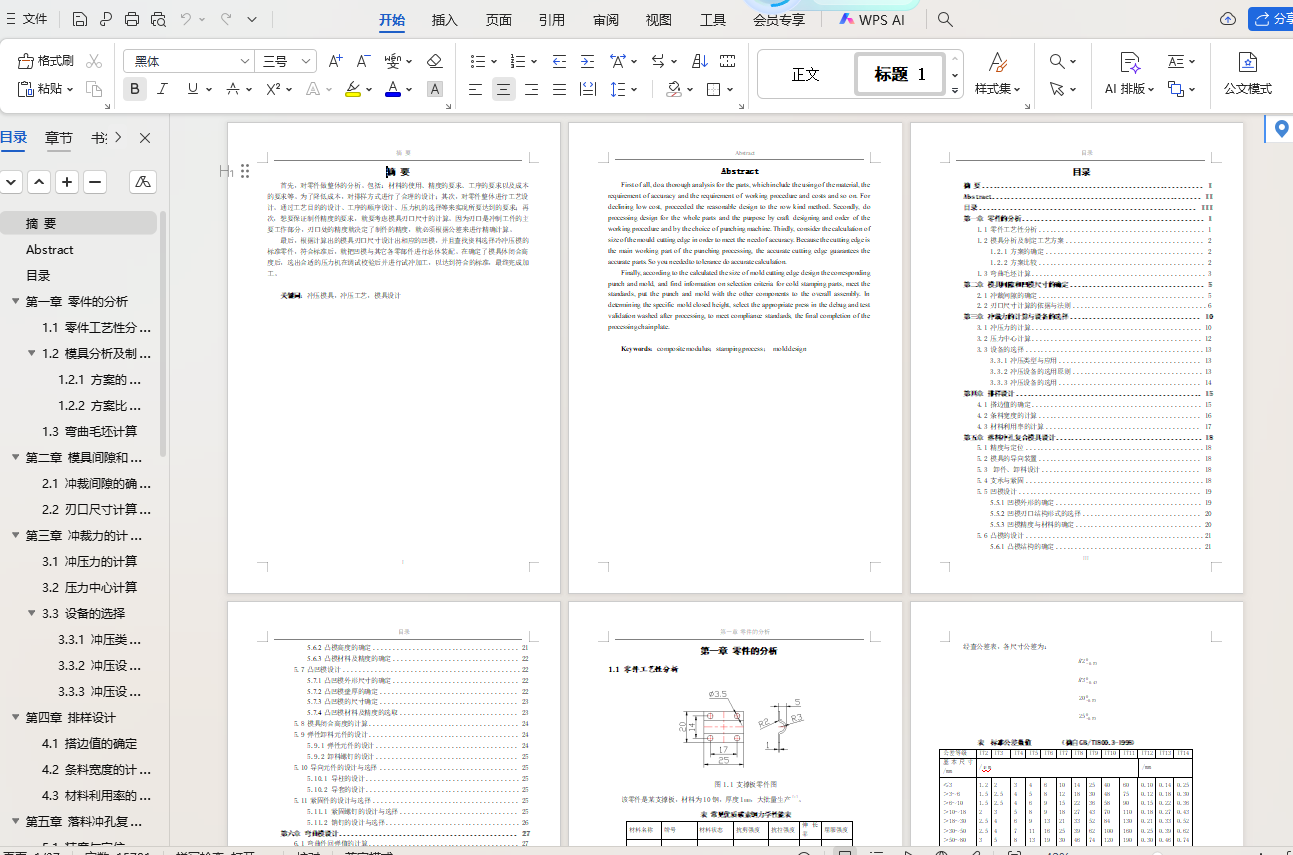

20	支撑板弯曲模装配.PNG	119.59K

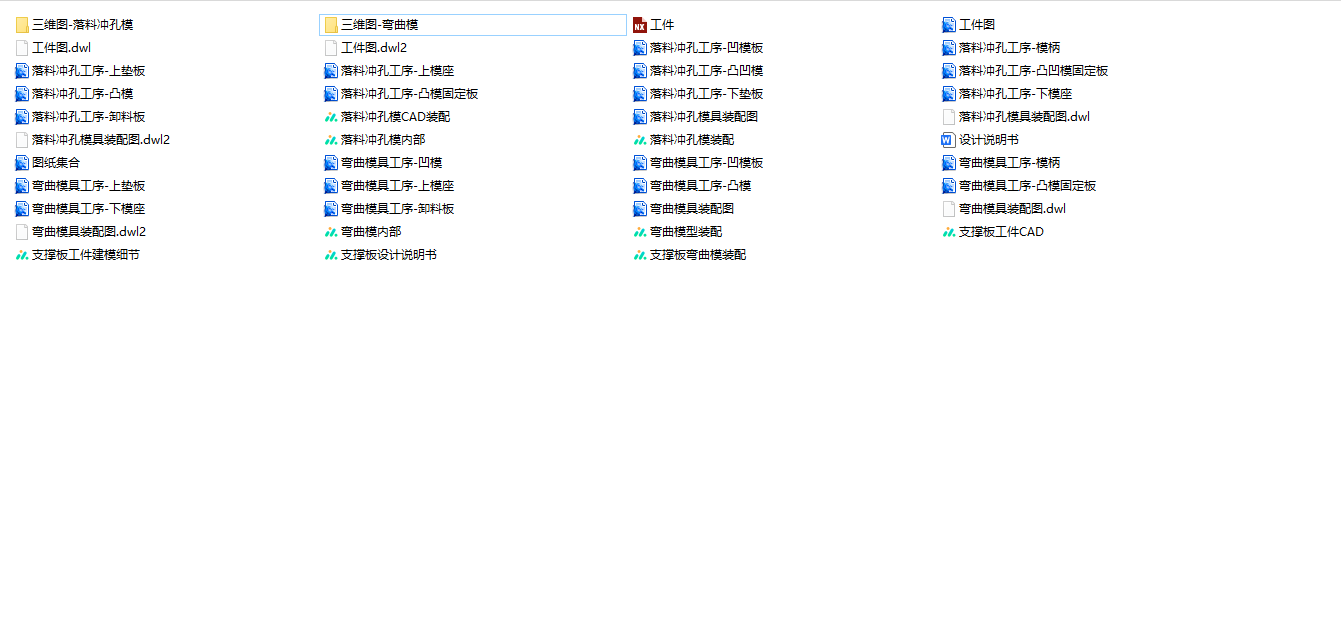

21	支撑板设计文档.PNG	34.98K

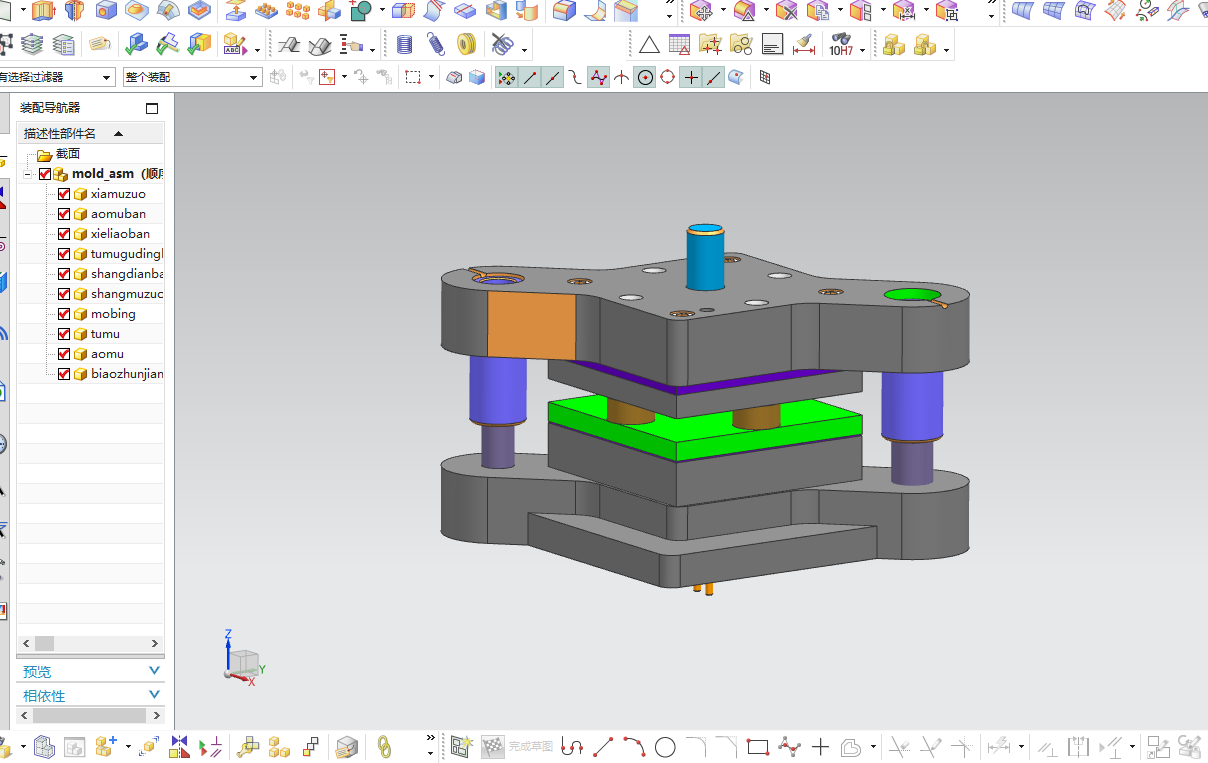

22	支撑板设计说明书.PNG	144.84K
23	落料冲孔工序-上垫板.dwg	216.78K
24	落料冲孔工序-上模座.dwg	225.47K
25	落料冲孔工序-下垫板.dwg	217.50K
26	落料冲孔工序-下模座.dwg	220.75K
27	落料冲孔工序-凸凹模.dwg	215.00K
28	落料冲孔工序-凸凹模固定板.dwg	218.50K
29	落料冲孔工序-凸模.dwg	213.06K
30	落料冲孔工序-凸模固定板.dwg	219.00K
31	落料冲孔工序-凹模板.dwg	218.00K
32	落料冲孔工序-卸料板.dwg	216.47K
33	落料冲孔工序-模柄.dwg	216.78K

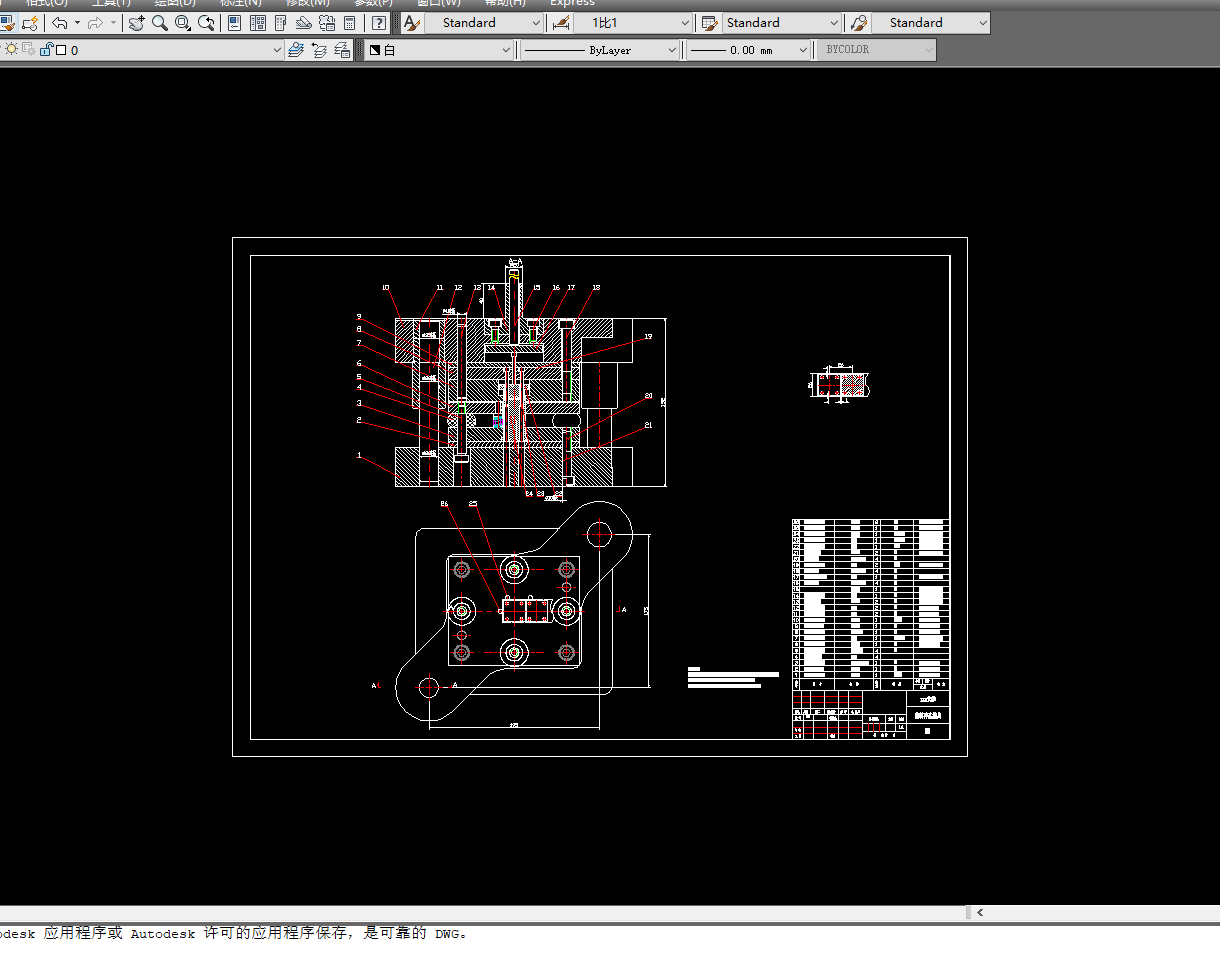

34	落料冲孔模CAD装配.PNG	61.72K
35	落料冲孔模具装配图.dwg	253.91K

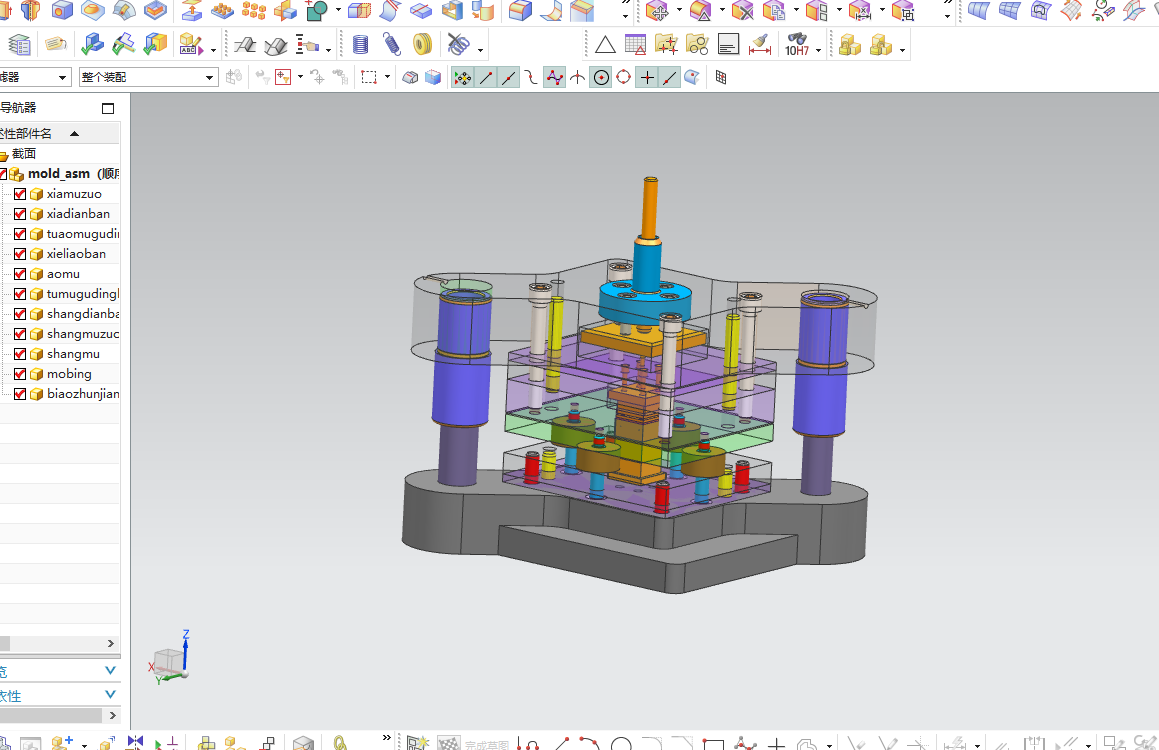

36	落料冲孔模内部.PNG	176.32K

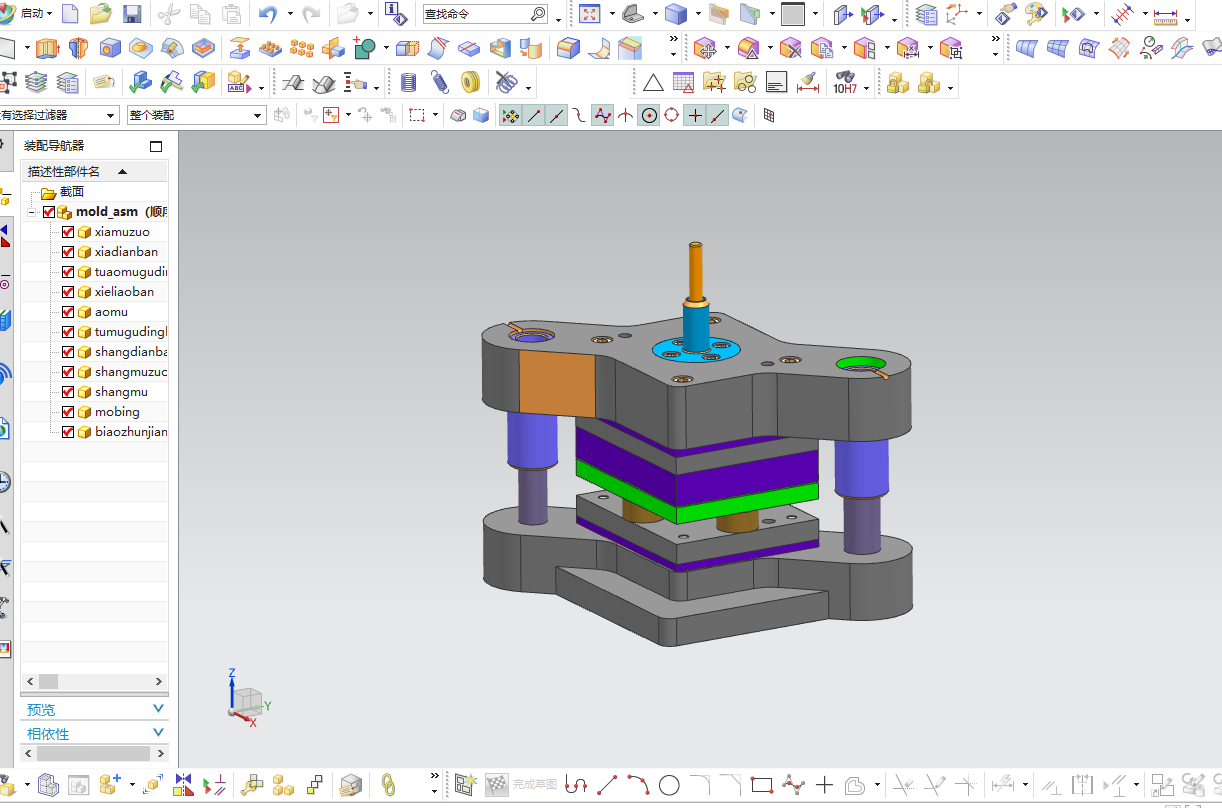

37	落料冲孔模装配.PNG	145.09K
38	设计说明书.docx	211.44K
39	aomu.prt	180.00K
40	aomuban.prt	192.00K
41	biaozhunjian.prt	760.00K
42	mobing.prt	156.00K
43	mold_asm.prt	168.00K
44	shangdianban.prt	188.00K
45	shangmuzuo.prt	244.00K
46	tumu.prt	168.00K
47	tumugudingban.prt	200.00K
48	wanqumuju.stp	718.55K
49	xiamuzuo.prt	236.00K
50	xieliaoban.prt	180.00K
51	aomu.prt	192.00K
52	biaozhunjian.prt	948.00K
53	luoliaochongkongmuj.stp	901.96K
54	mobing.prt	184.00K
55	mold_asm.prt	168.00K
56	shangdianban.prt	180.00K
57	shangmu.prt	240.00K
58	shangmuzuo.prt	120.00K
59	tuaomugudingban.prt	200.00K
60	tumugudingban.prt	192.00K
61	xiadianban.prt	192.00K
62	xiamuzuo.prt	252.00K
63	xieliaoban.prt	176.00K
