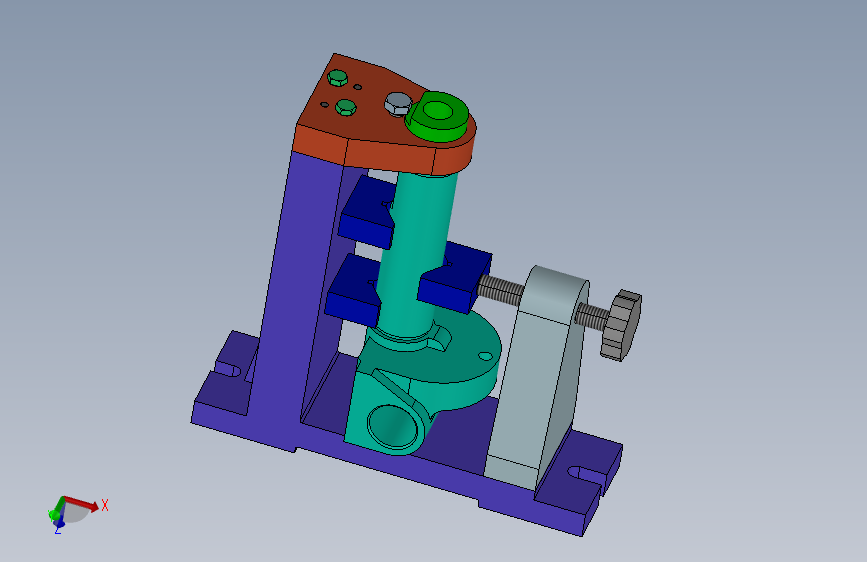

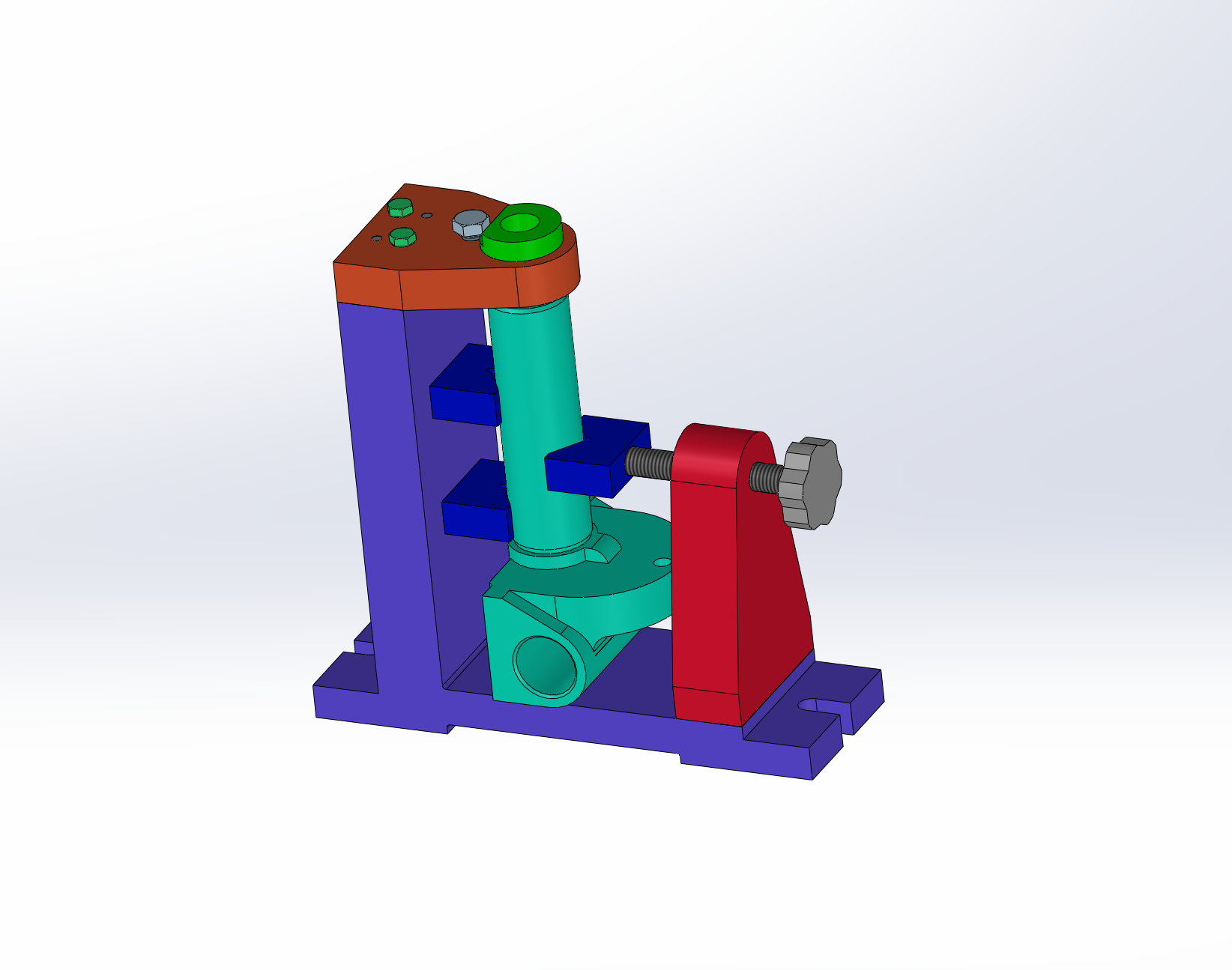

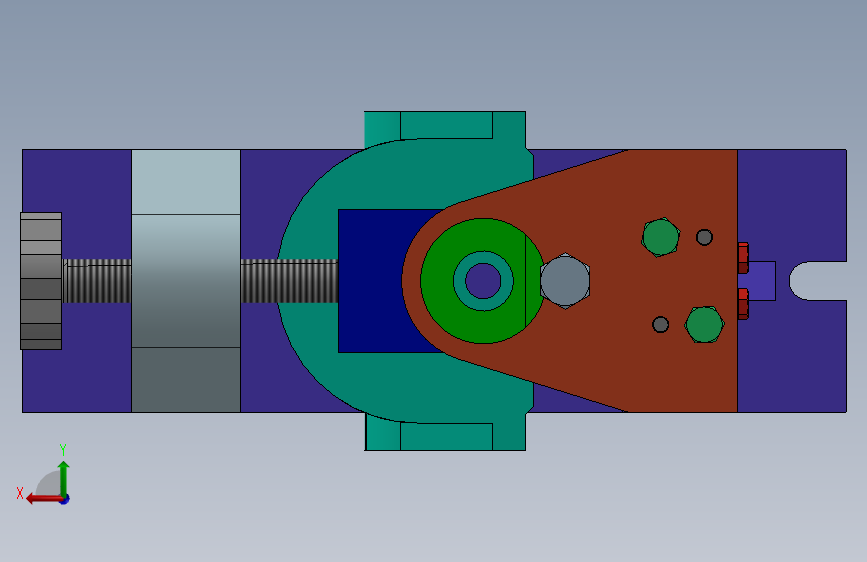

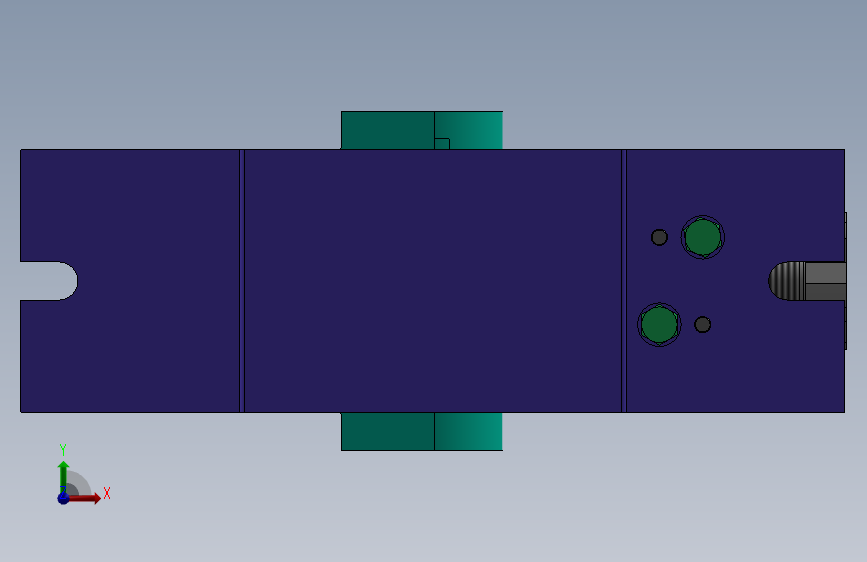

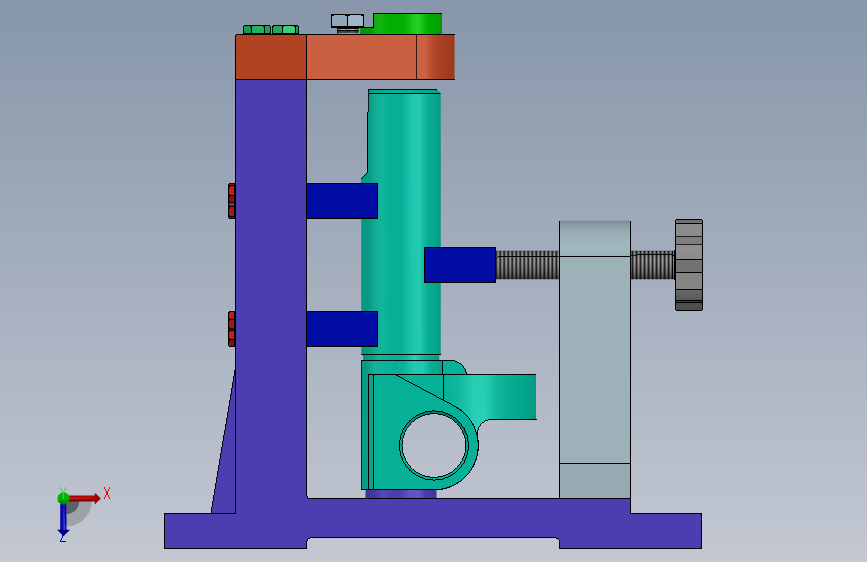

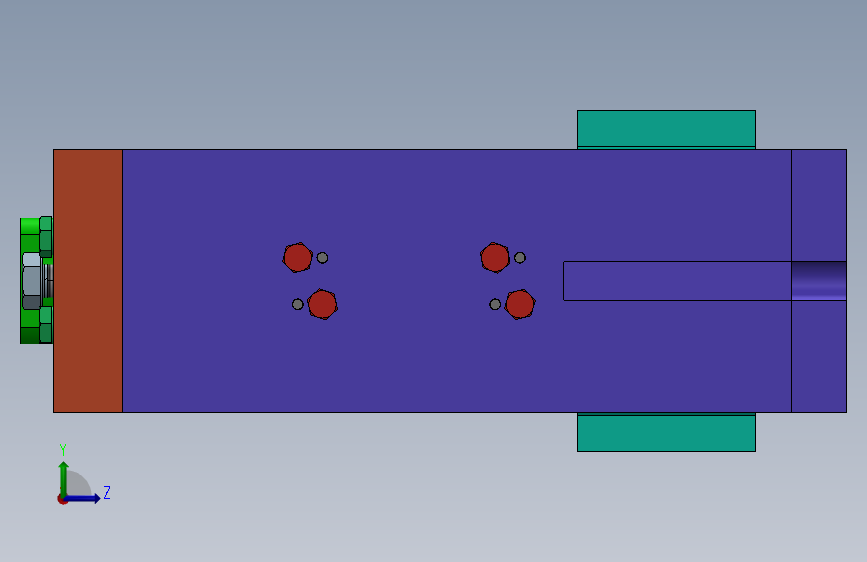

底板座架加工工艺及钻φ13孔三维夹具设计SW模型（ID:2118545）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17470267178042.zip | 5.40M |
| 2 | 三维1.jpg | 289.79K |

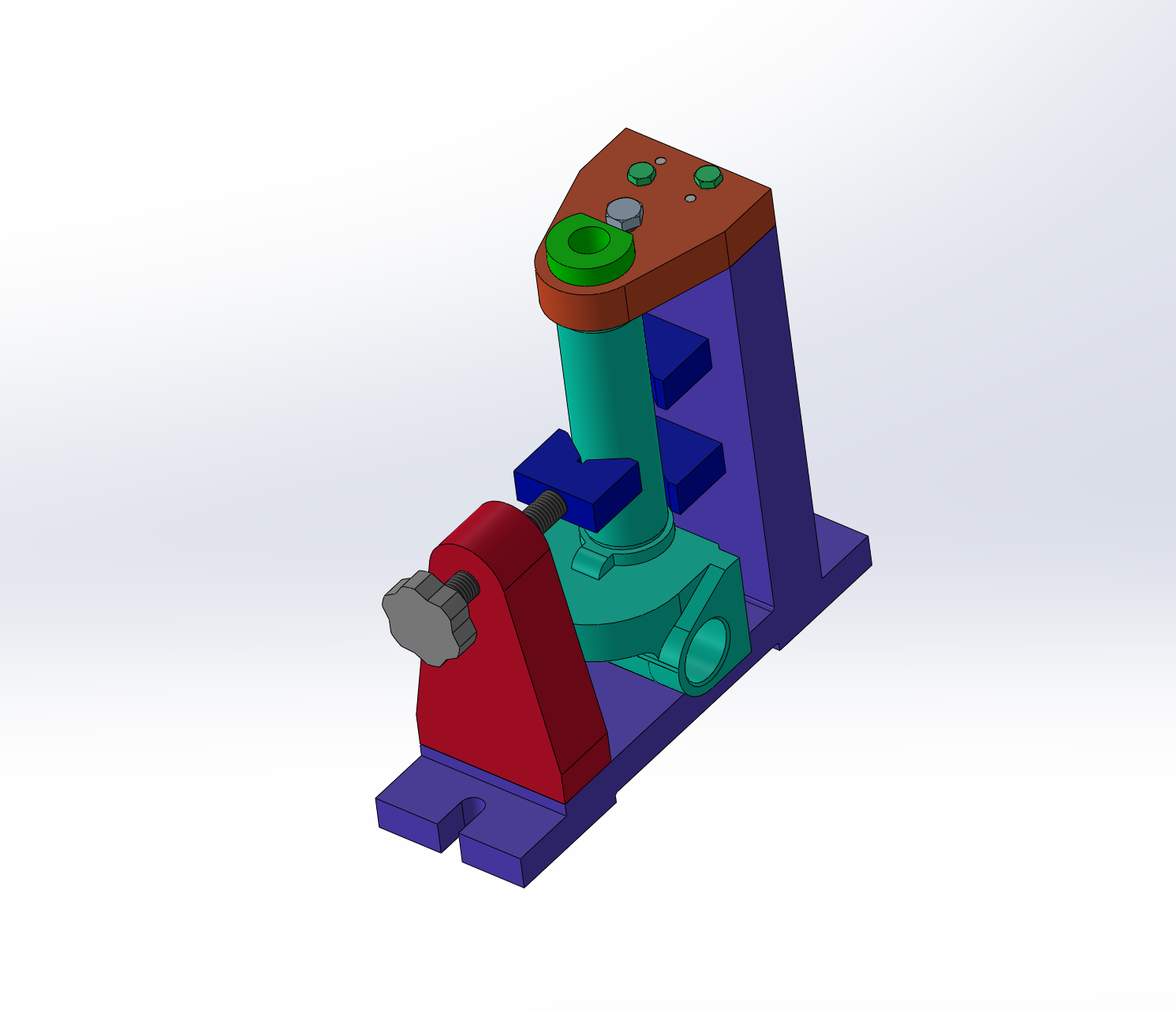

| 3 | 三维2.jpg | 264.21K |

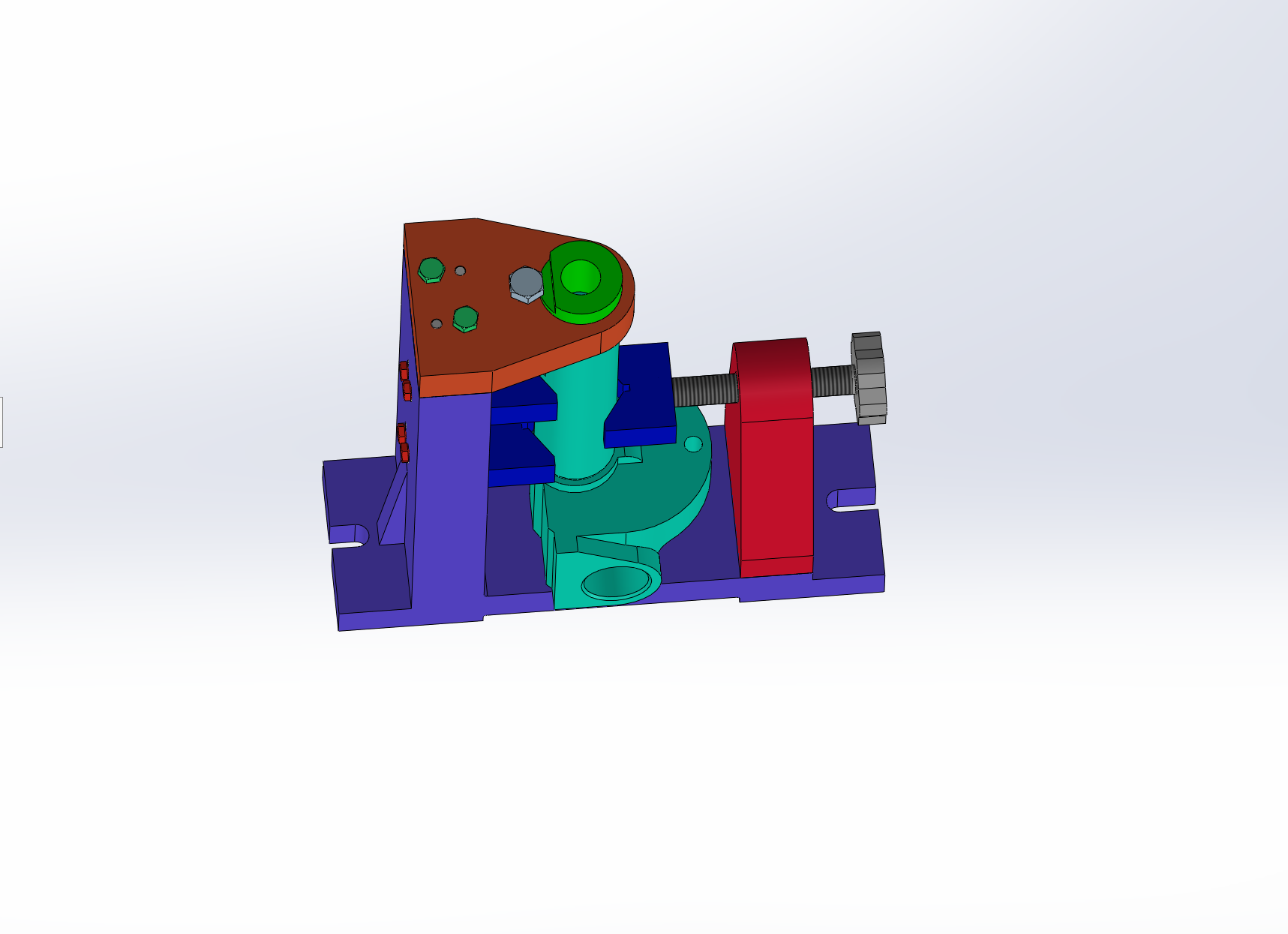

| 4 | 三维3.jpg | 253.03K |

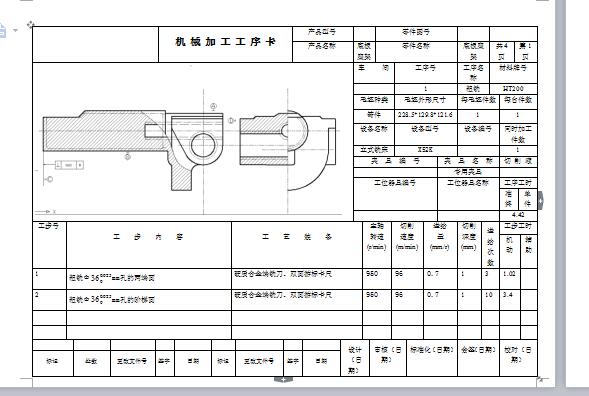

| 5 | 工序卡.jpg | 40.10K |
| 6 | 工序卡1.doc | 66.00K |
| 7 | 工序卡2.doc | 190.50K |
| 8 | 工序卡3.doc | 58.00K |
| 9 | 工序卡4.doc | 140.50K |
| 10 | 工序卡5.doc | 140.00K |

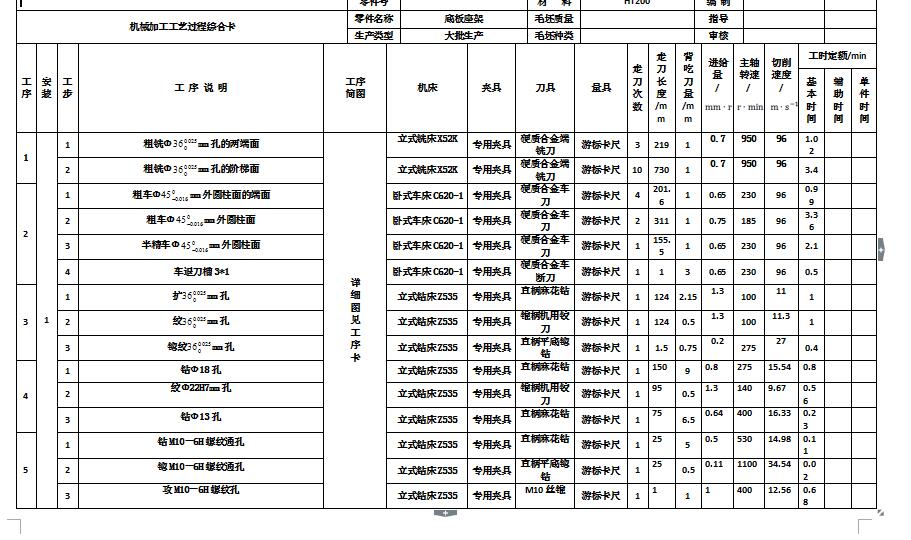

| 11 | 工艺卡.jpg | 98.96K |
| 12 | 工艺过程卡.doc | 111.50K |

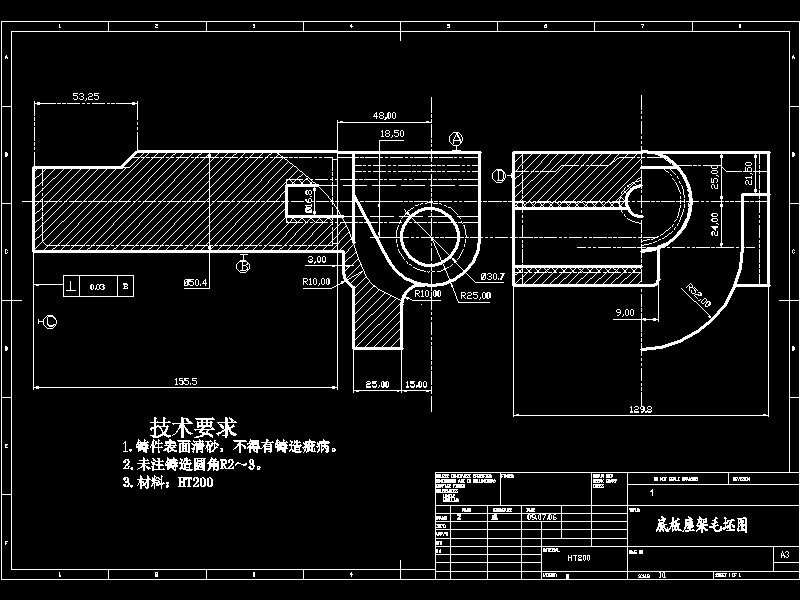

| 13 | 底板座架毛坯图.DWG | 86.25K |
| 14 | 底板座架毛坯图.jpg | 115.62K |

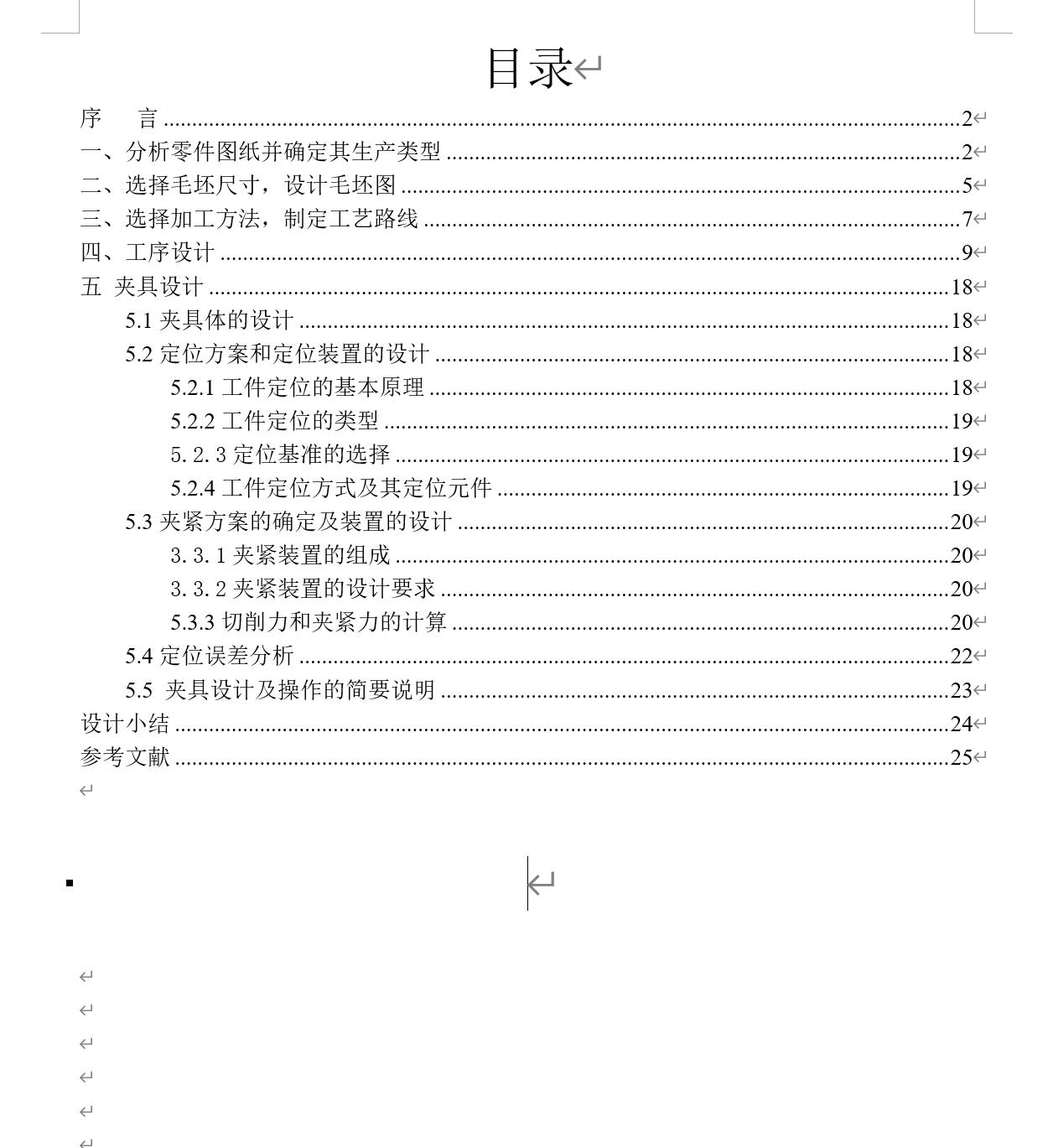

| 15 | 说明书.doc | 589.00K |
| 16 | 说明书.jpg | 126.33K |

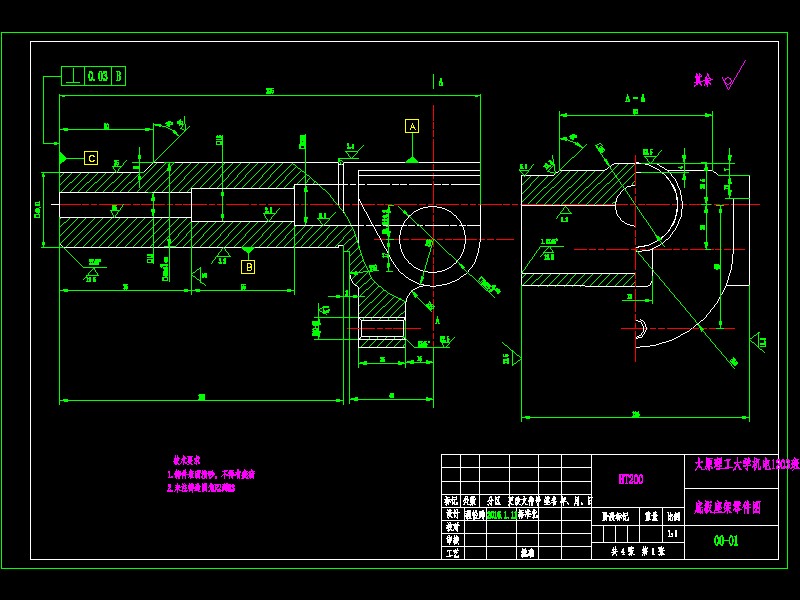

| 17 | 零件图.dwg | 109.70K |
| 18 | 零件图.jpg | 115.78K |
| 19 | 1夹具体.SLDPRT | 295.50K |
| 20 | 2上盖板.SLDPRT | 389.32K |
| 21 | 3钻模.SLDPRT | 80.52K |
| 22 | 4V形块.SLDPRT | 107.41K |
| 23 | 5V形块.SLDPRT | 382.83K |
| 24 | 六角头螺栓C级M6×45.SLDPRT | 177.30K |
| 25 | 六角头螺栓全螺纹C级M8×30.SLDPRT | 171.64K |
| 26 | 圆柱销4×45.SLDPRT | 66.68K |
| 27 | 圆柱销6×32.SLDPRT | 74.82K |
| 28 | 竖板.SLDPRT | 369.91K |
| 29 | 紧定螺栓M16×115.SLDPRT | 174.74K |
| 30 | 装配体.SLDASM | 1.17M |
| 31 | 钻模紧定螺栓M12×25.SLDPRT | 146.90K |
| 32 | 零件三维图.SLDPRT | 277.42K |
