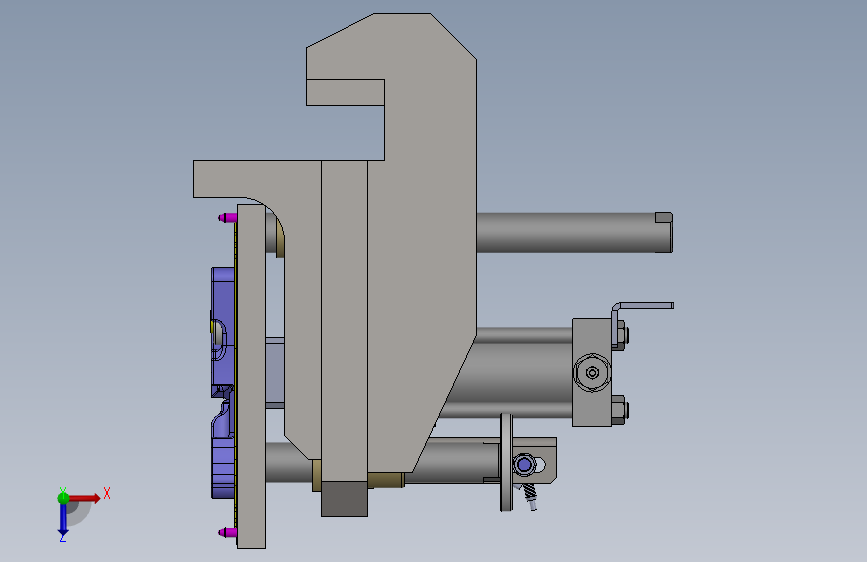

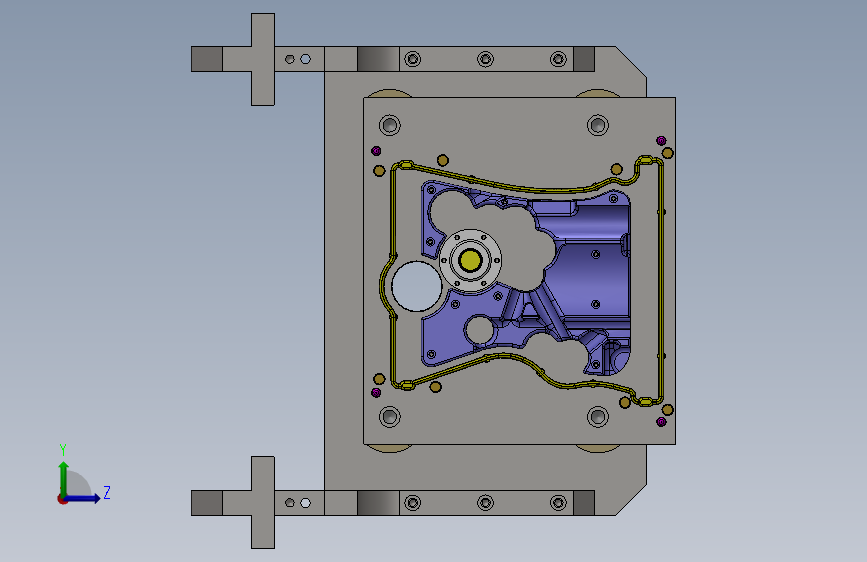

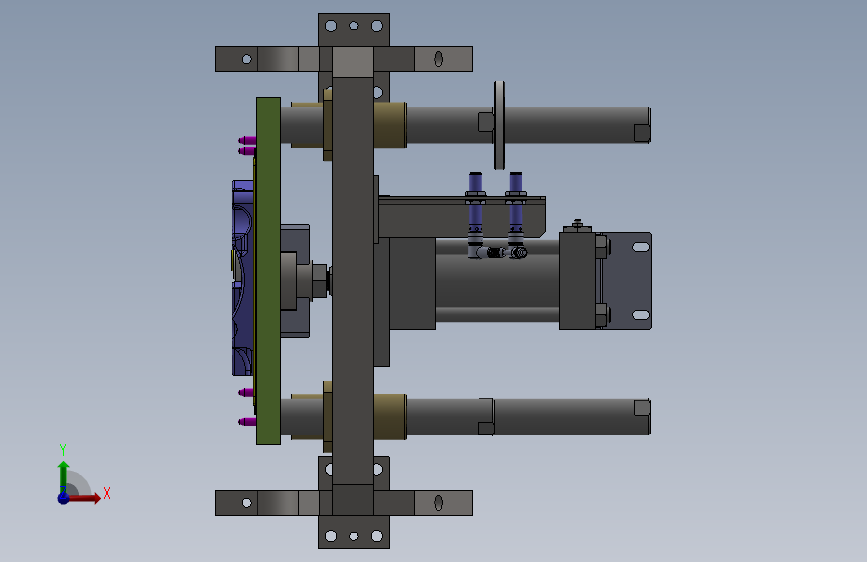

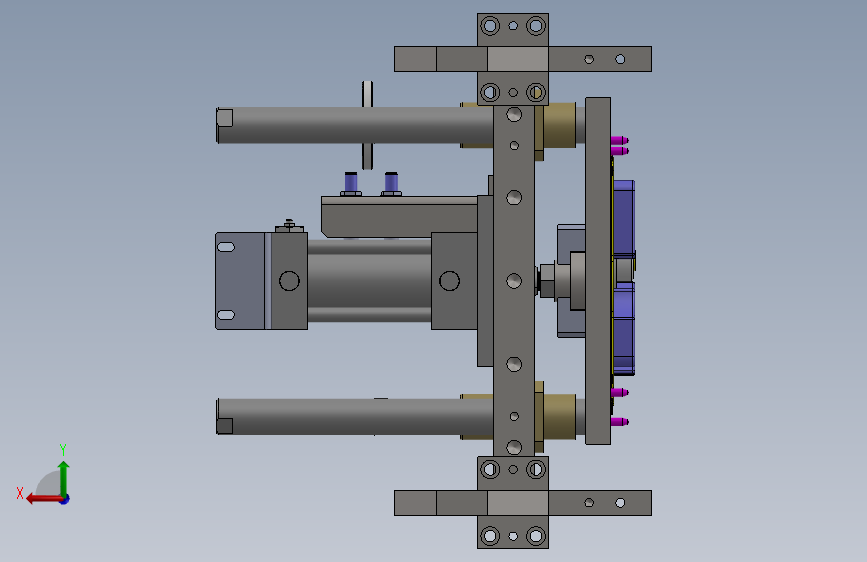

右侧端面密封机构-z

（ID:2121603）

改图/画图

设备部件 / 连接与密封 / 右侧端面密封机构-z

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	CJT70-FA63C50H-ABD-K-200.SLDASM	686.86K
2	JL242-01-009限位钉.SLDPRT	119.40K
3	JL242-03-001右侧封安装定位板.SLDPRT	394.08K
4	JL242-03-002右侧封板外加强板.SLDPRT	189.61K
5	JL242-03-003右侧密封板内加强板.SLDPRT	148.24K
6	JL242-03-004右侧密封大板.SLDPRT	684.30K
7	JL242-03-005右密封圈.SLDPRT	498.22K
8	JL242-03-006合模固定销.SLDPRT	83.03K
9	JL242-03-007右侧封安装定位连轴器.SLDPRT	124.23K
10	JL242-03-008接头压块.SLDPRT	86.37K
11	JL242-03-009右侧气缸加强钣金.SLDPRT	211.72K
12	JL242-03-010弹簧限位套.SLDPRT	132.97K
13	JL242-03-011封堵头安装杆.SLDPRT	166.36K
14	JL242-03-012油道端面封堵头.SLDPRT	82.93K
15	JL242-03-013填充物组件.SLDPRT	141.72M
16	JL242-03-014接近开关安装架.SLDPRT	121.97K
17	JL242-03-015感应盘.SLDPRT	93.19K
18	JL242-03右侧端面密封机构.SLDASM	1.44M
19	OFR04-d35-L80.SLDPRT	136.40K
20	OFR22-d35-L70.SLDPRT	136.22K
21	SCK06-D35-L210-M12-N12-S15..SLDPRT	120.02K
22	SCK06-D35-L360-M12-N12-S15..SLDPRT	160.23K
23	YSWH-D22-L25.SLDPRT	150.45K
24	接近开关BALUFFM12.SLDASM	292.90K
25	机架粗加工JL242-缸体曲轴接近开关1.SLDPRT	39.24K
26	机架粗加工JL242-缸体曲轴接近开关2.SLDPRT	37.56K
27	机架粗加工JL242-缸体曲轴接近开关3.SLDPRT	43.71K
28	机架粗加工JL242-缸体曲轴接近开关4.SLDPRT	35.98K
29	机架粗加工JL242-缸体曲轴接近开关5.SLDPRT	42.77K
30	机架粗加工JL242-缸体曲轴接近开关BALLUFFBKS-B20-4-03.SLDPRT	150.67K
