底框结构商住楼结构施工图（六层筏型基础坡屋面）（ID:2121805）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17471900072877.zip | 1.59M |
| 2 | 底框结构商住楼结构施工图（六层筏型基础坡屋面）.dwg | 4.35M |
此图纸下载需要50金币
立即下载
发布者
辛奇迹
创作: 2458
粉丝: 7
加入时间：2023-03-15
模型信息
图纸格式：dwg
文件大小：1.62M
所需金币：50
上传时间：2025-05-14 10:33:28
是否可编辑：可修改，包括参数
版本：AutoCAD 2000
标签
图纸简介
本工程主体部分采用砖混结构，商业部分框架结构，基础为筏基，柱下独基。本工程建筑抗震设防分类为丙类；场区抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第3组，建筑场地类别为Ⅲ类，场地特征周期为0.65秒。建筑物安全等级为二级。地基基础设计等级为丙级。框架部分：框架抗震等级为四级。

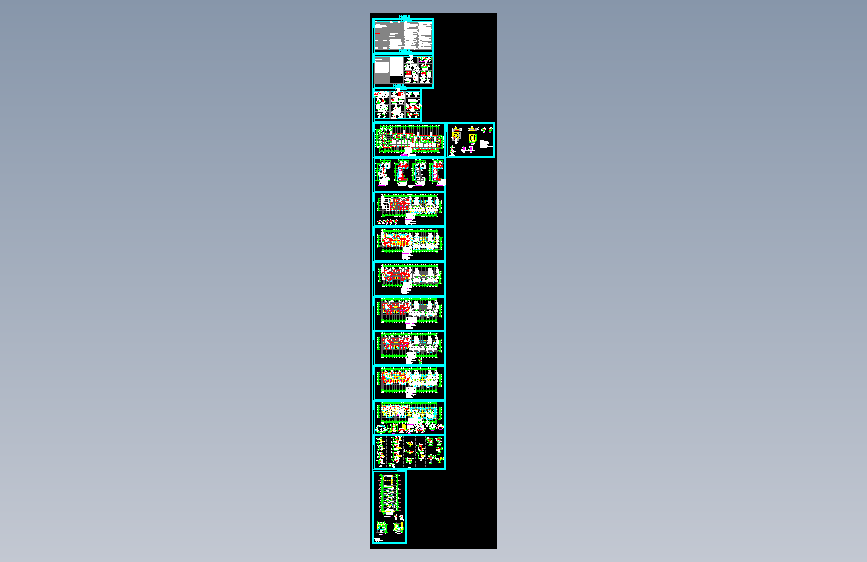

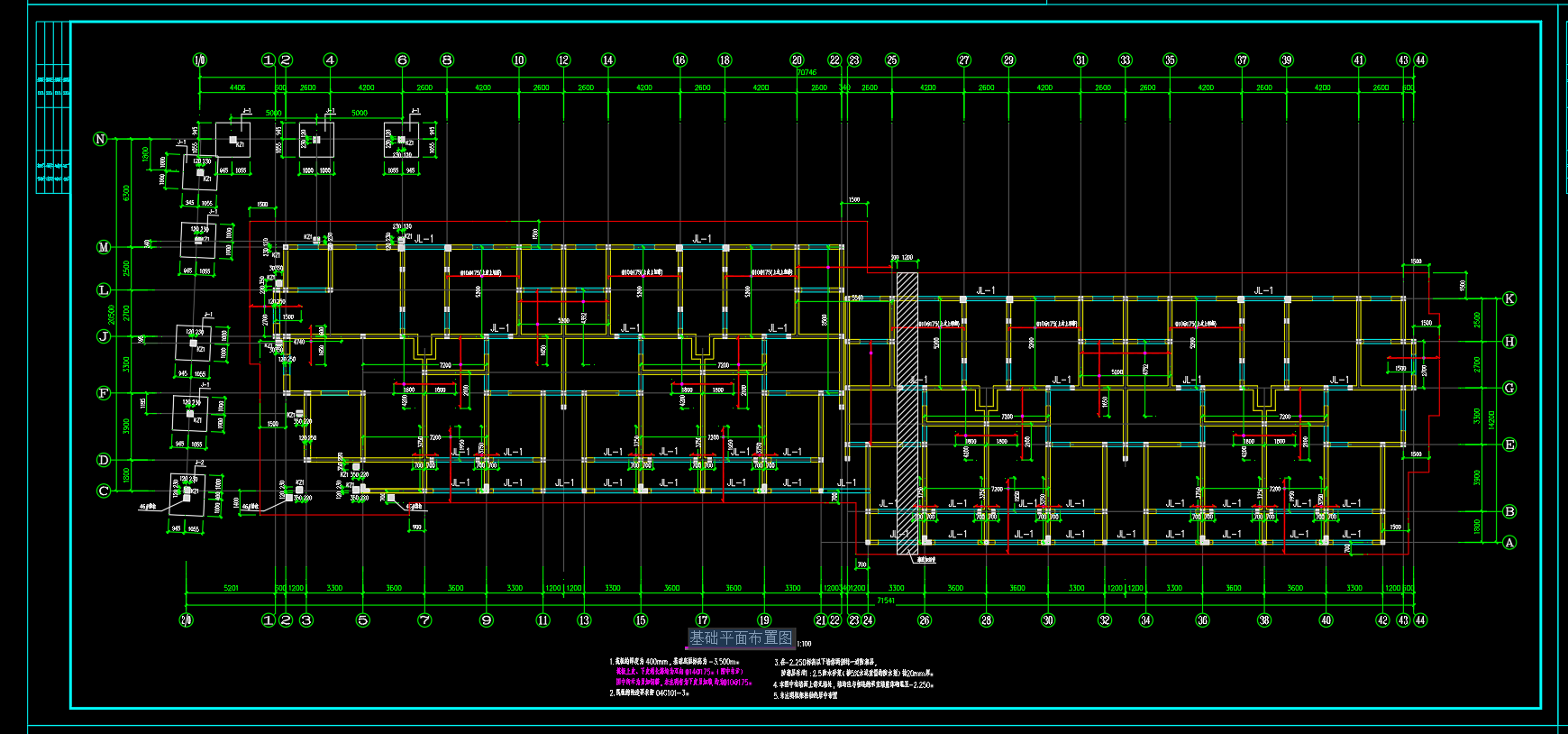

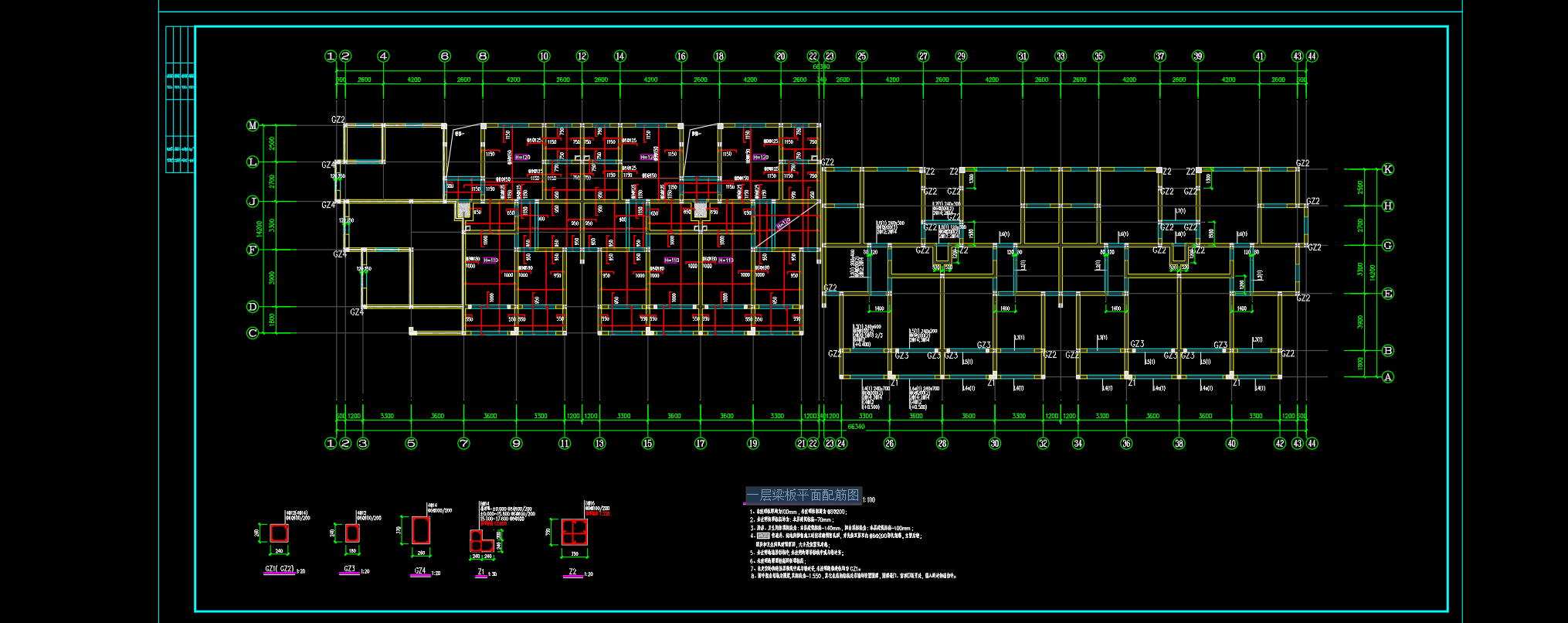

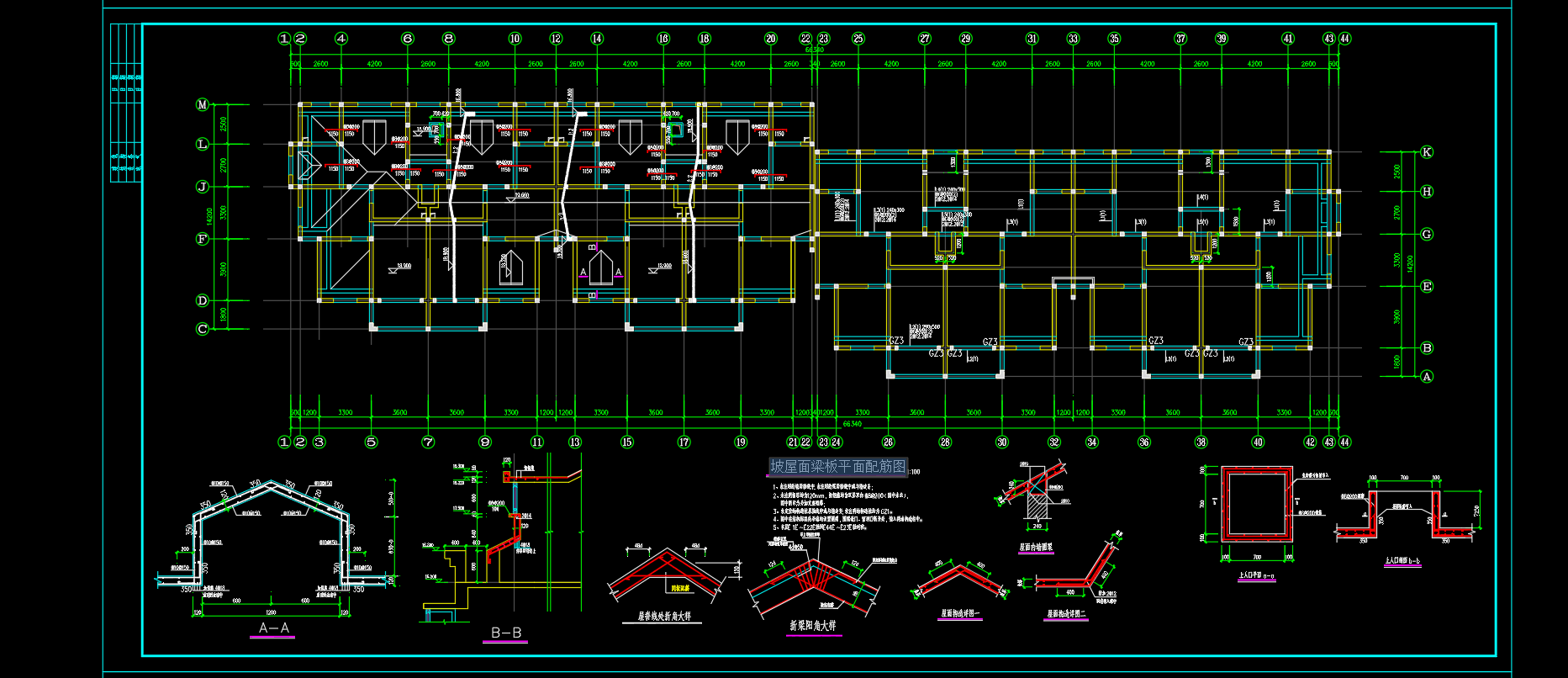

图纸包括：结构设计说明，基础平面布置图，基础详图，梁板平面布置图，坡屋面梁板平面配筋图，墙身大样，楼梯详图等
共15张图纸。
