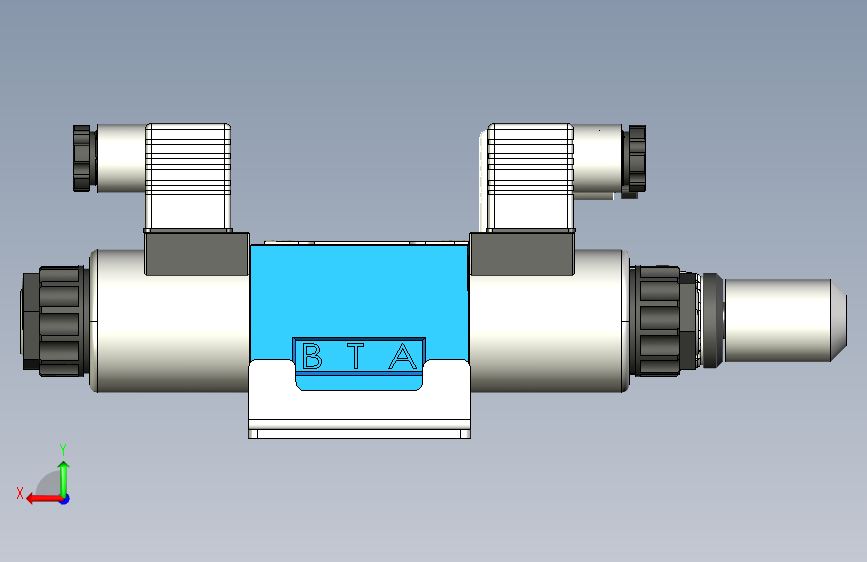

单联液压阀
（ID:2127395）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

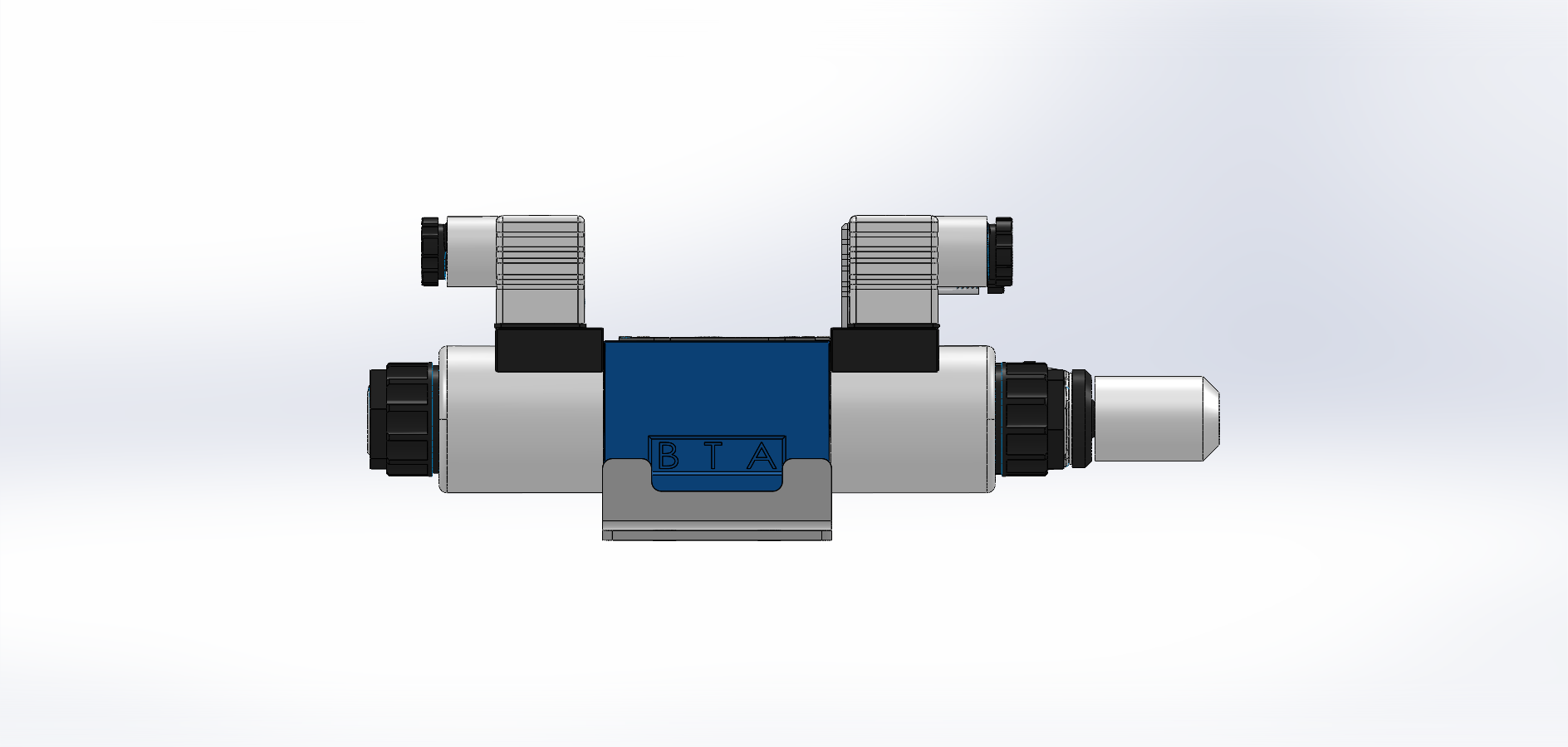

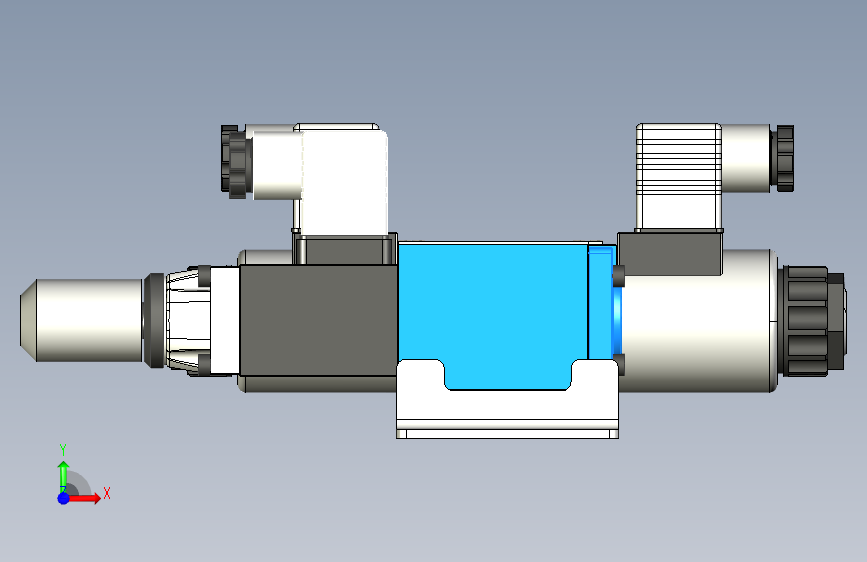

| 1 | 主视图.PNG | 129.89K |

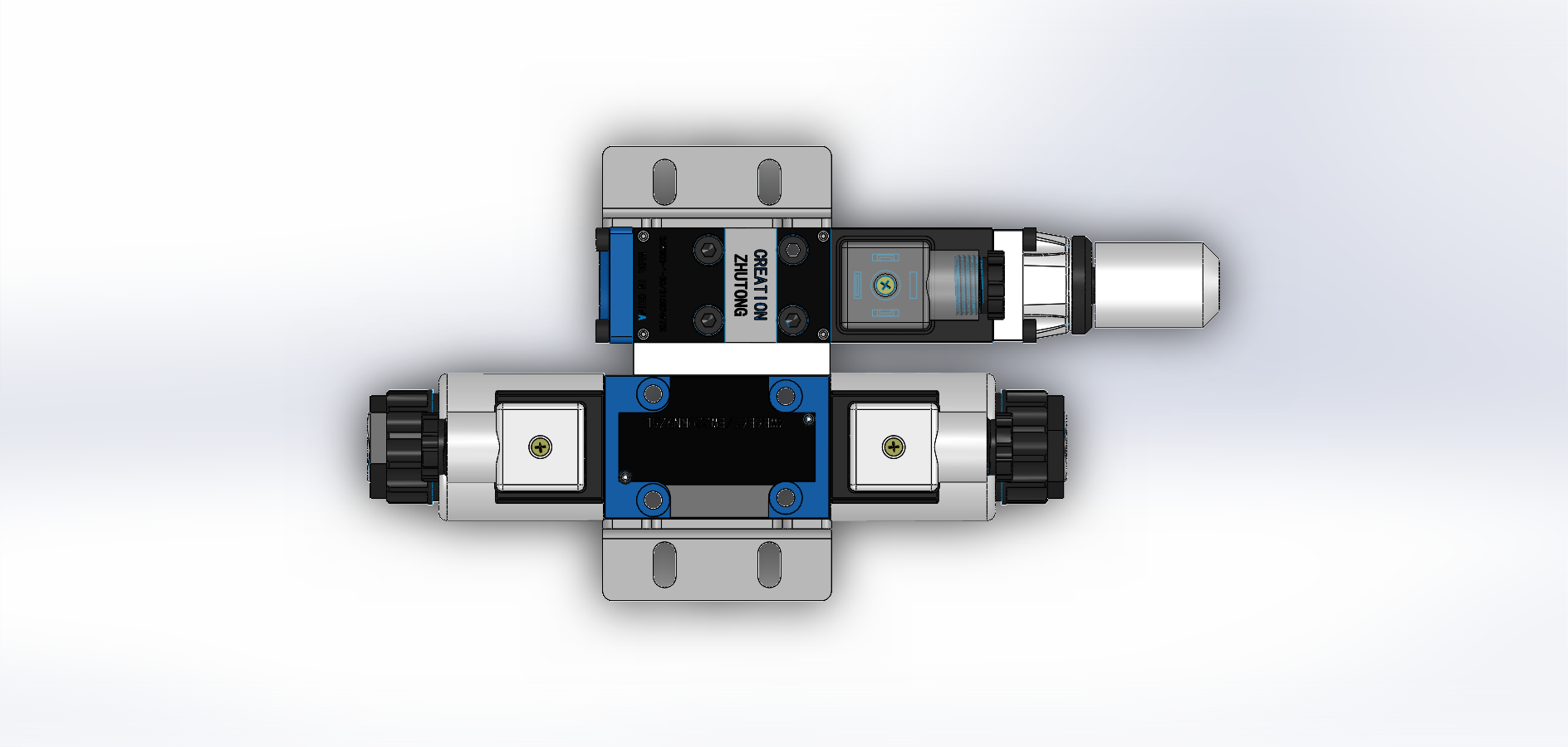

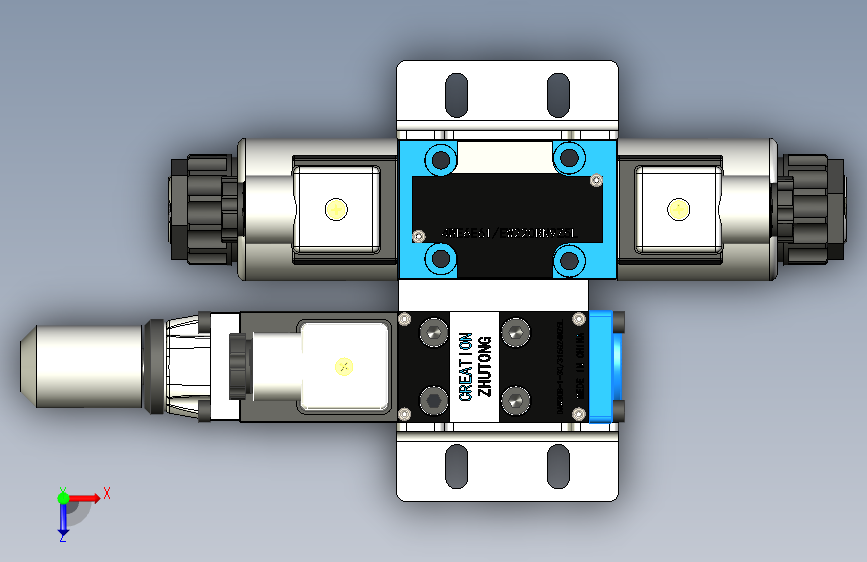

| 2 | 俯视图.PNG | 237.91K |
| 3 | 单联液压阀.x_t | 6.51M |

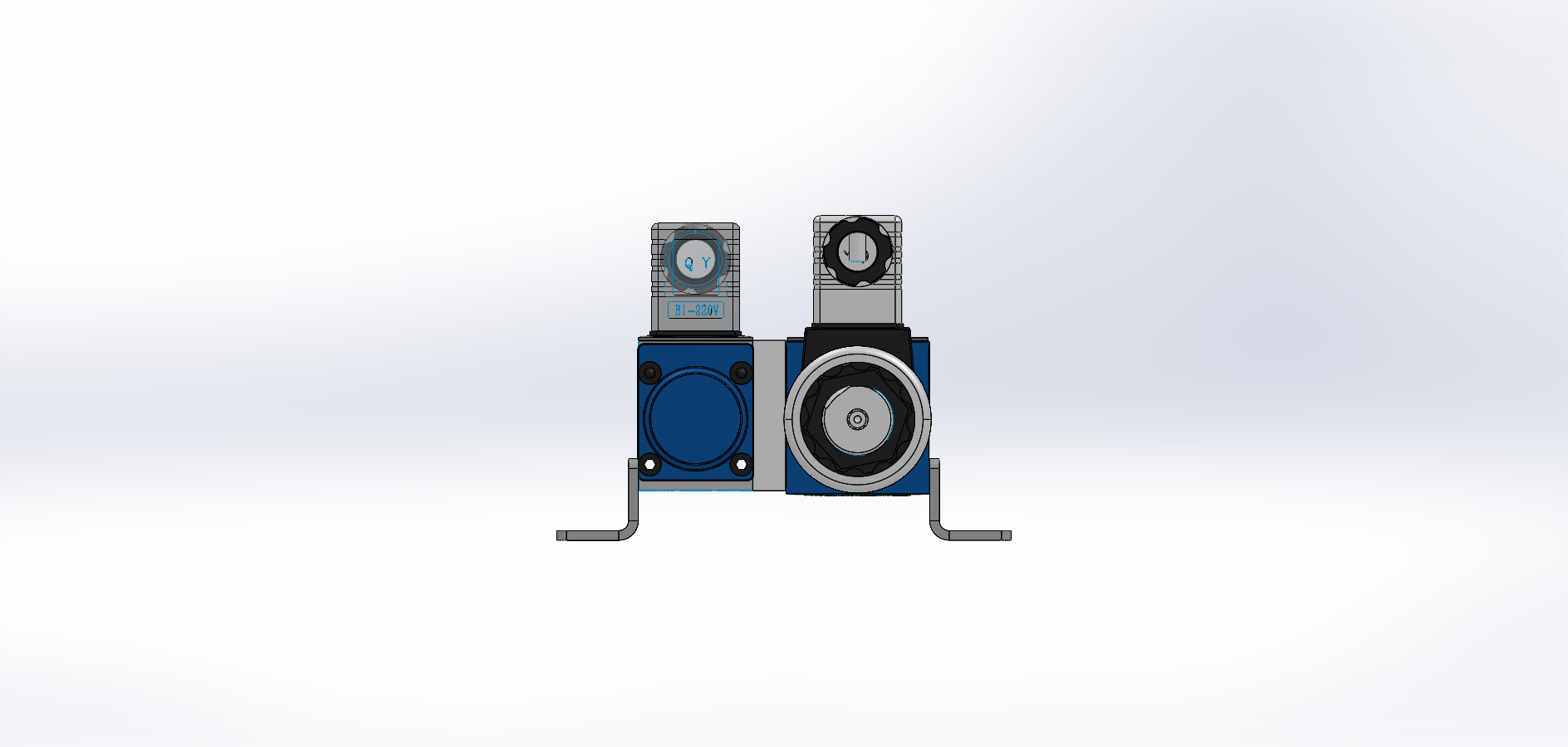

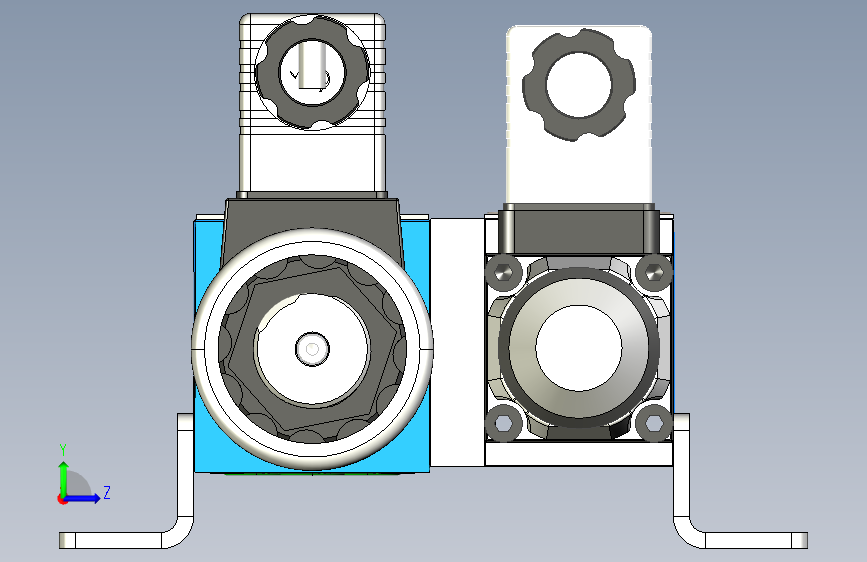

| 4 | 左视图.PNG | 164.30K |

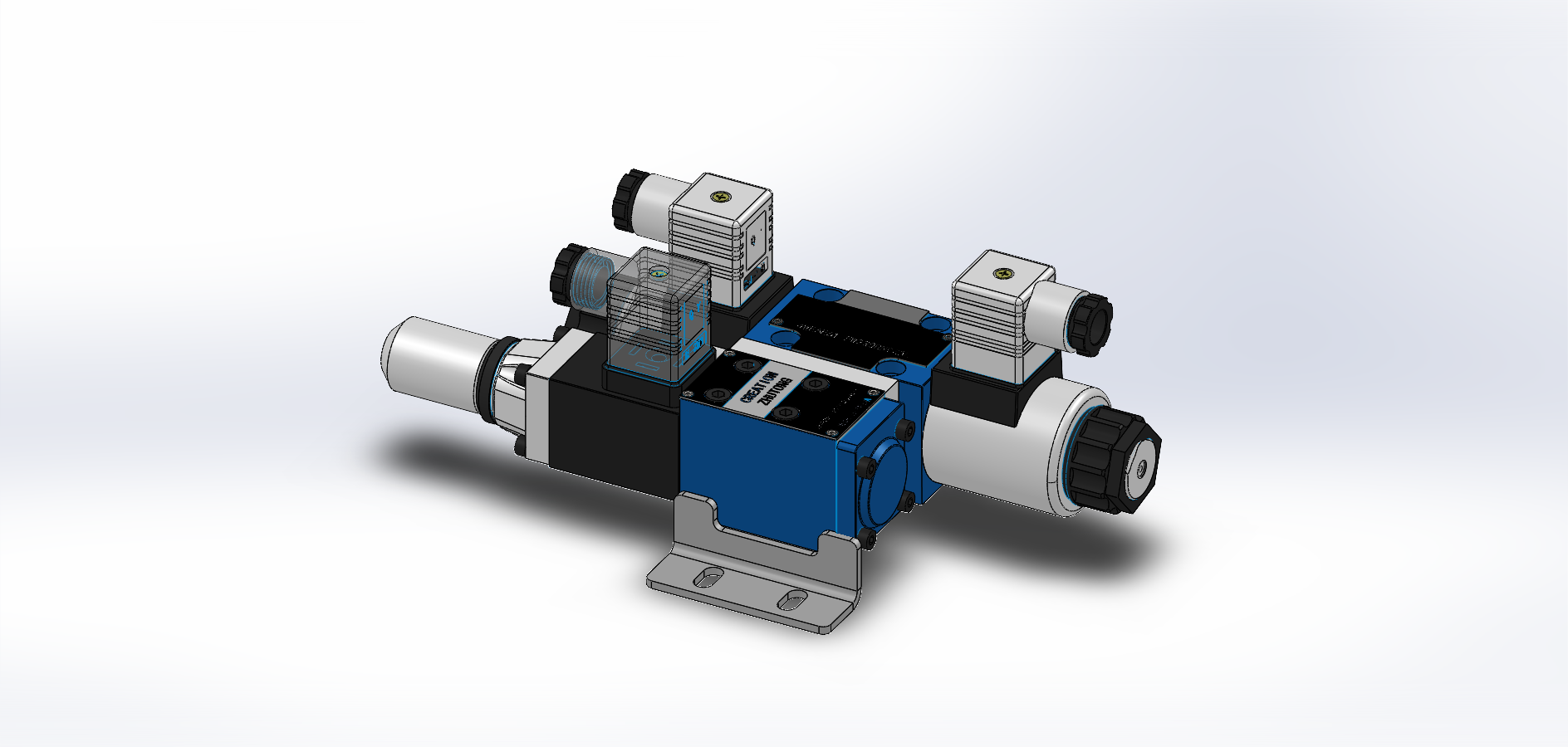

| 5 | 轴测图.PNG | 297.14K |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：2127395
图纸格式：x_t
文件大小：3M
所需金币：50
上传时间：2025-05-16 16:00:01
是否可编辑：不可修改，不包括参数
软件版本：SOLIDWORKS 2020
标签
扫路机
图纸简介
扫路机单联液压阀组是控制清扫装置动作的核心部件，采用集成化设计实现单一执行机构的精准操控。其主体由电磁换向阀、压力调节阀及液压锁组成。操作时，驾驶员通过手柄或按钮发送指令，电磁阀线圈通电后驱动阀芯移动，切换液压油流向，推动液压缸伸缩，从而带动扫路刷升降或旋转。压力调节阀可限制系统最大压力，避免过载；内置液压锁在油路切断时自动锁闭，防止清扫装置因重力或震动下滑。阀体采用紧凑布局，油路密封性强，配合防泄漏设计，确保在频繁启停及复杂工况下的稳定响应。该结构兼顾高效能与安全性，适用于扫路机单一液压支路的独立控制需求。
