36米泵车1#臂架（ID:2127439）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1747383350209.zip | 1.70M |
| 2 | 36米泵车1臂架.x_t | 2.66M |

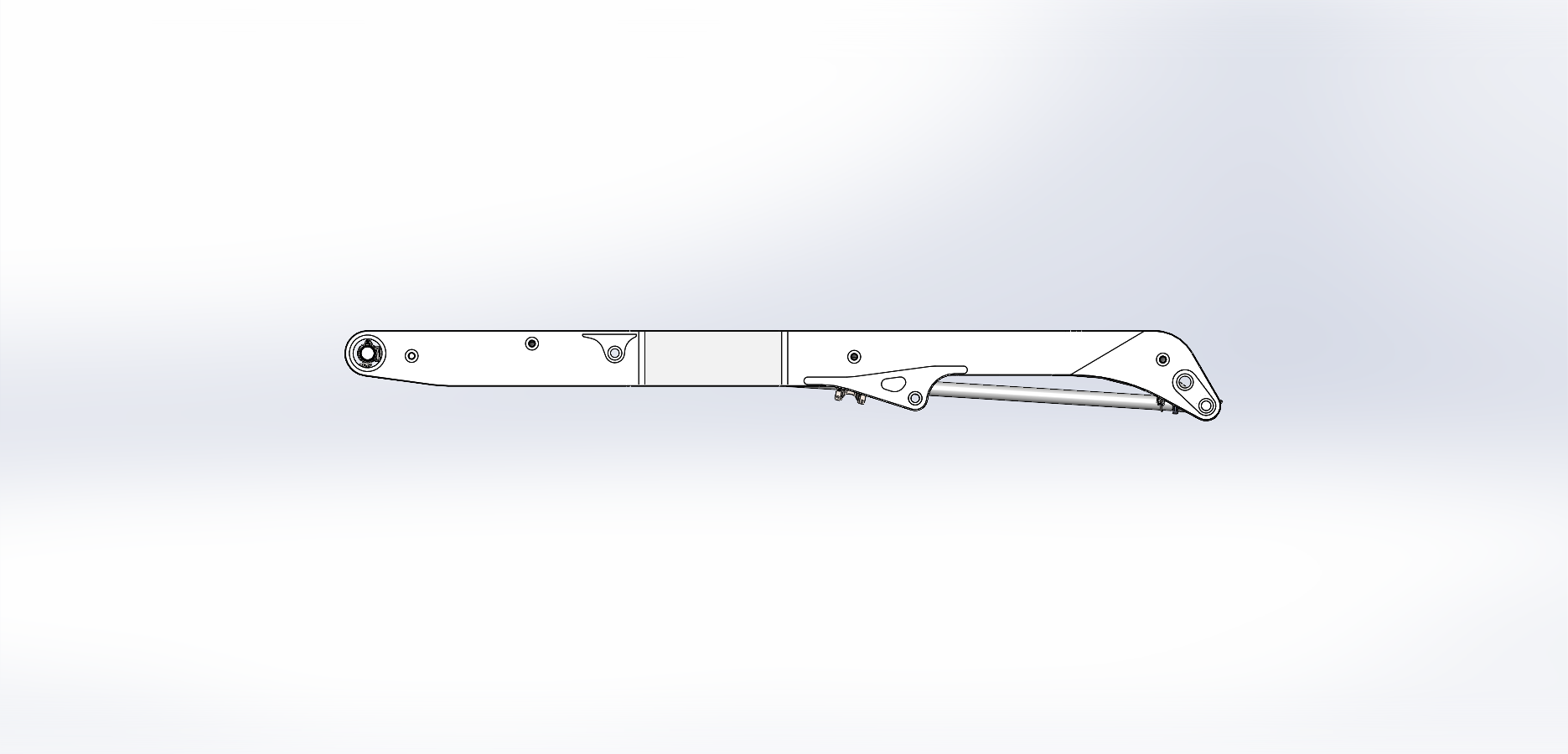

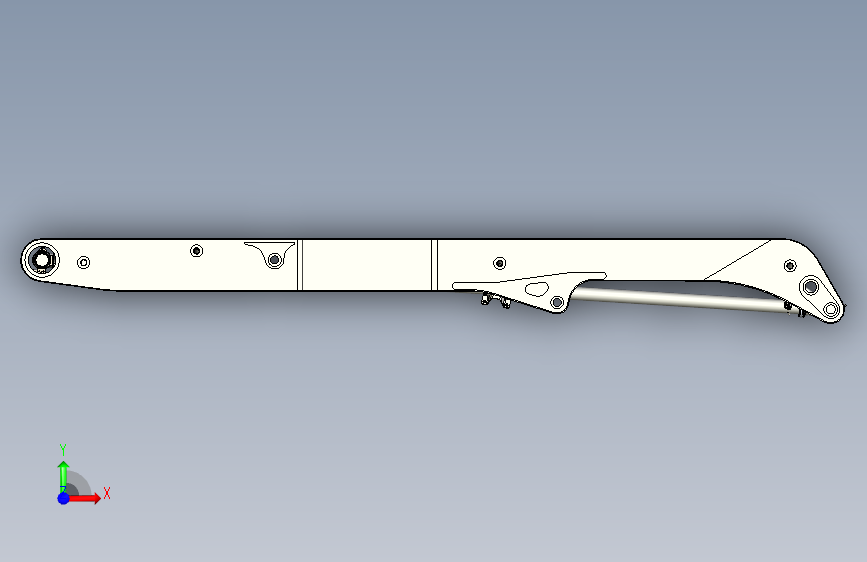

| 3 | 主视图.PNG | 122.27K |

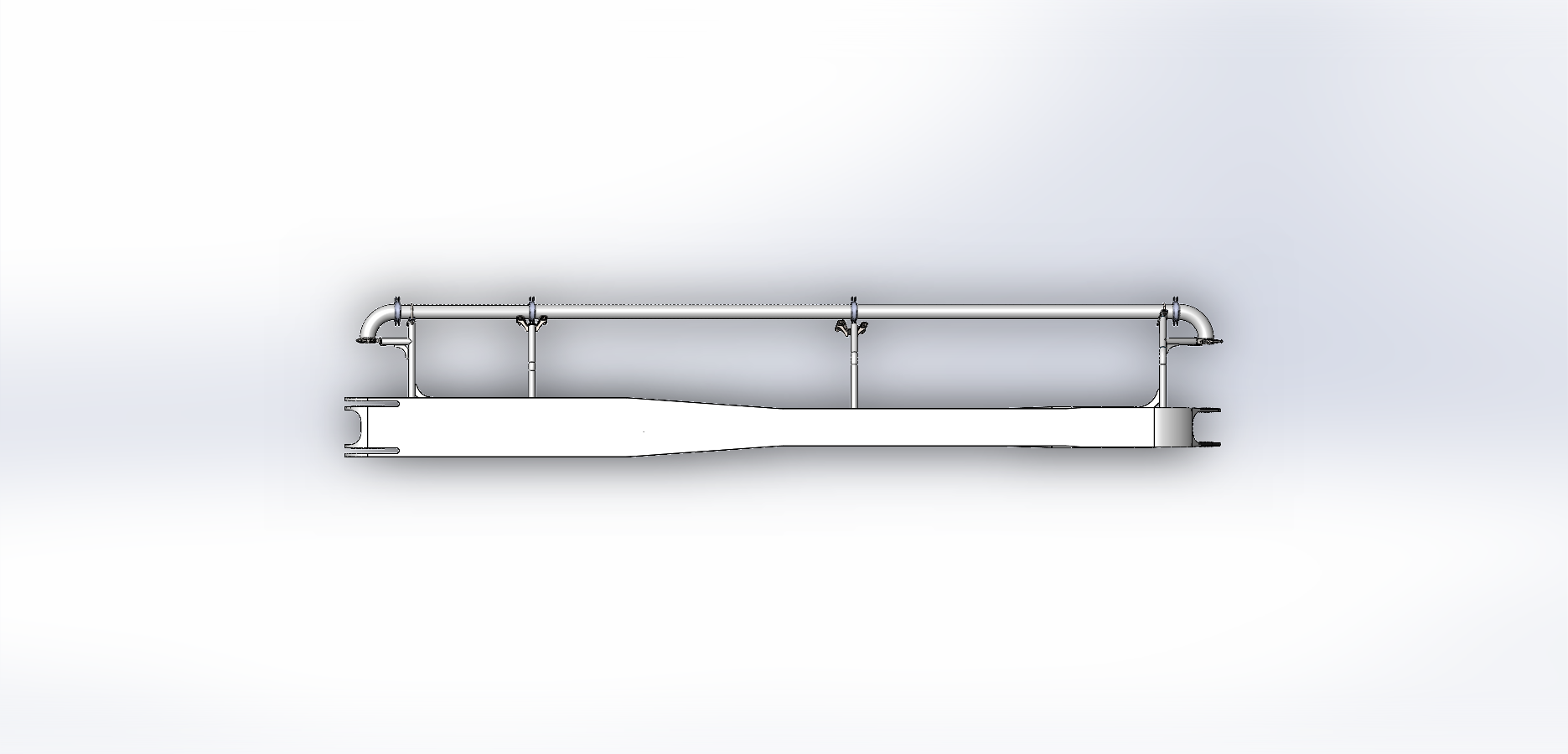

| 4 | 俯视图.PNG | 164.25K |

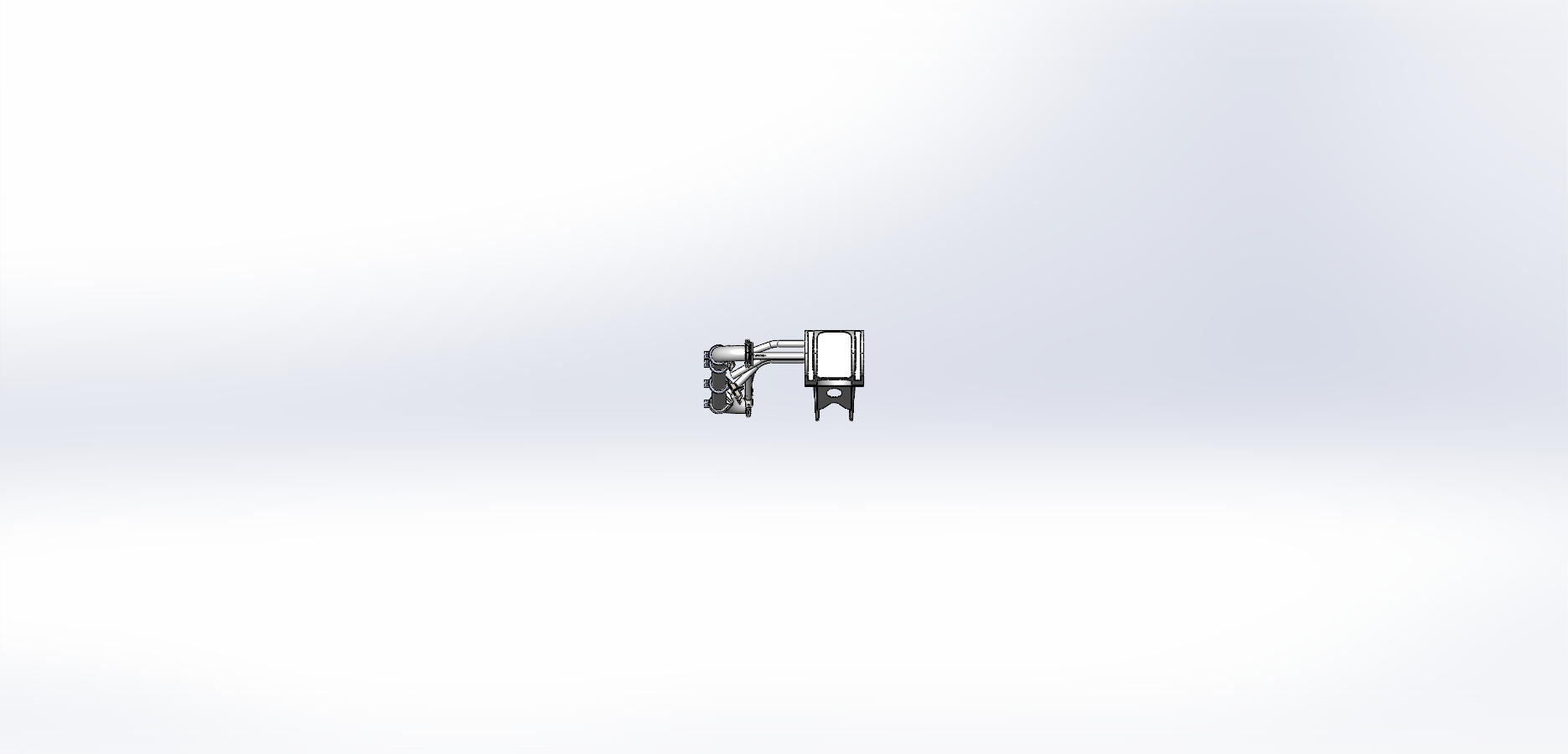

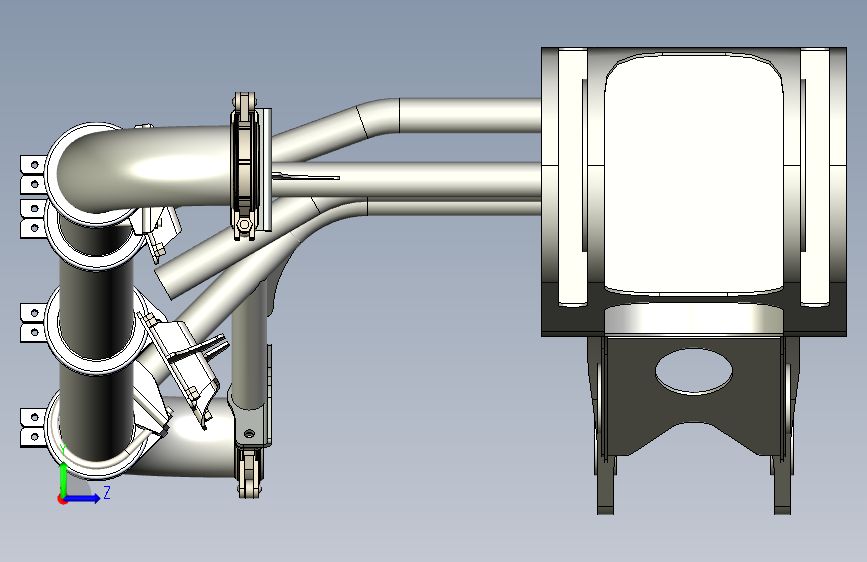

| 5 | 左视图.PNG | 119.64K |

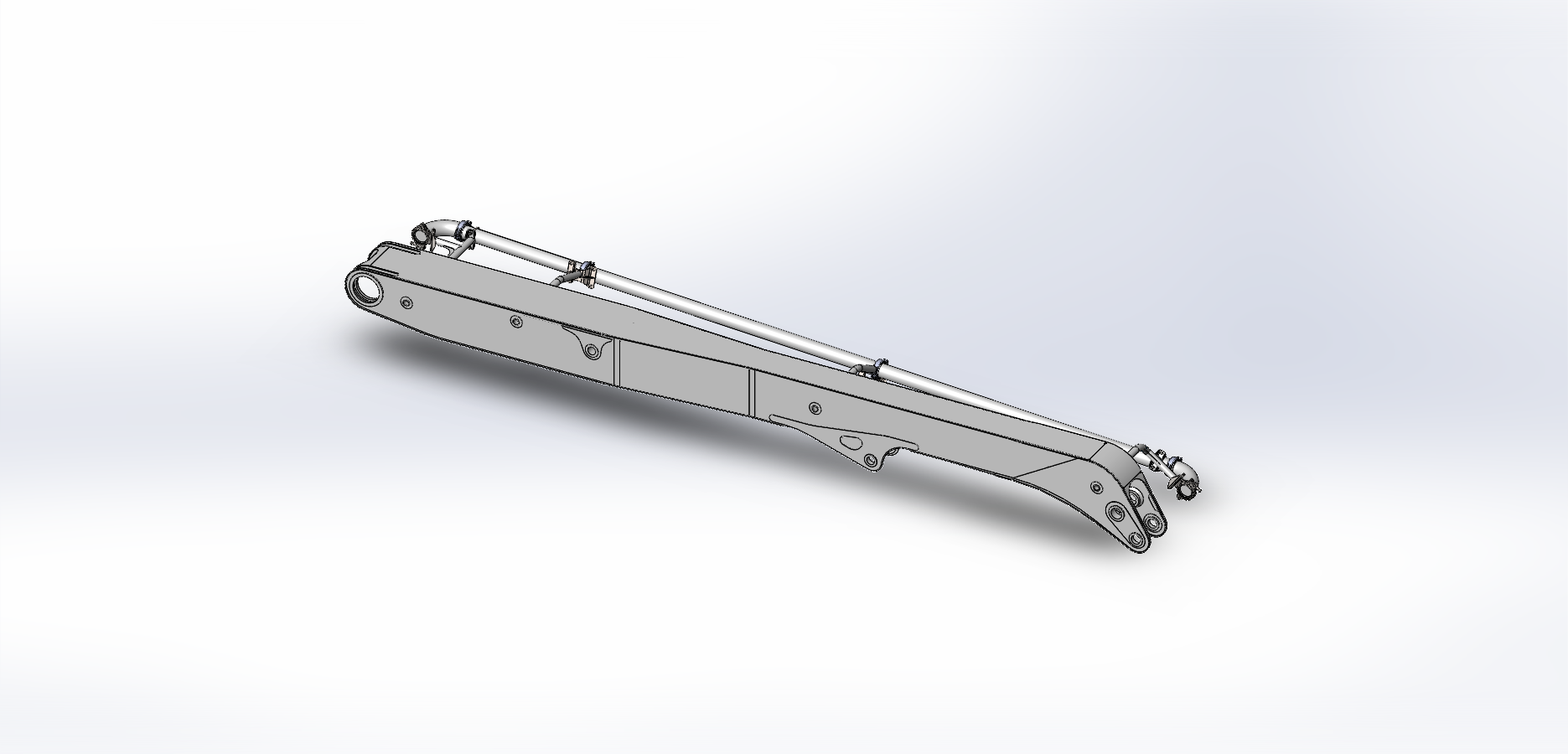

| 6 | 轴测图.PNG | 199.58K |

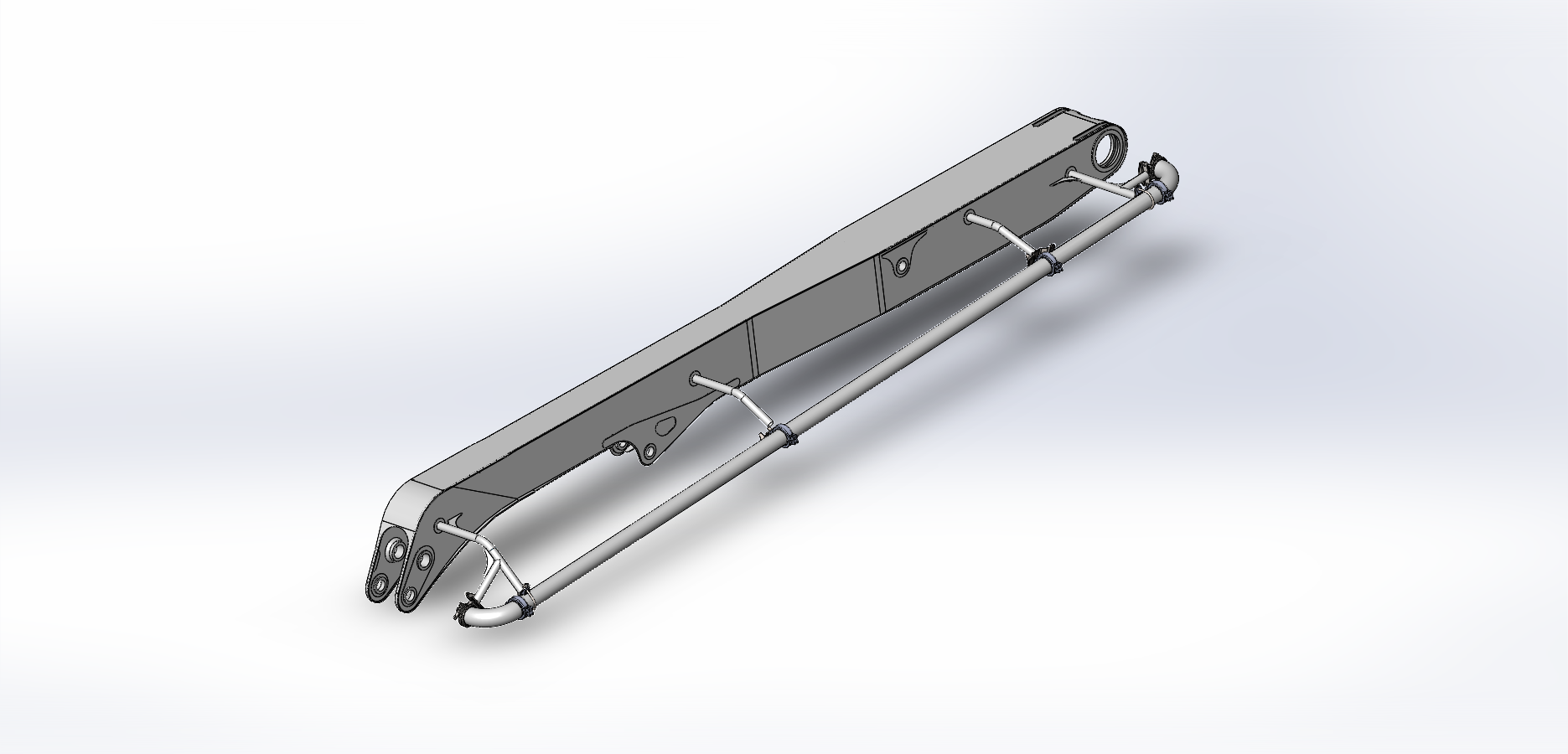

| 7 | 轴测图（右侧）.PNG | 268.79K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 463
粉丝: 3
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：1.74M
所需金币：200
上传时间：2025-05-16 16:15:52
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
泵车
图纸简介
36米泵车的1号臂架是整个臂架系统的核心支撑结构，采用高强度WELDOX钢板制造，通过四连杆机构与转台铰接，形成稳定的三角形受力框架。其仰角可在-2°至90°范围内摆动，由两组液压油缸驱动，通过铰接轴与2号臂架形成联动。臂架内部预埋耐磨合金管道，与泵送系统直连，可承受260mm大口径输送缸产生的高压混凝土流。前端配置倾角传感器，实时监测姿态并联动电液控制系统，确保高空作业时的稳定性。该设计采用M型折叠原理，展开时形成低空抛物线轨迹，既保证布料范围又降低重心，表面特殊涂层还能抵御混凝土腐蚀。
