36米泵车臂架专用油缸B（ID:2127446）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17473834357371.zip | 1.12M |
| 2 | 36米泵车臂架专用油缸B.x_t | 977.02K |

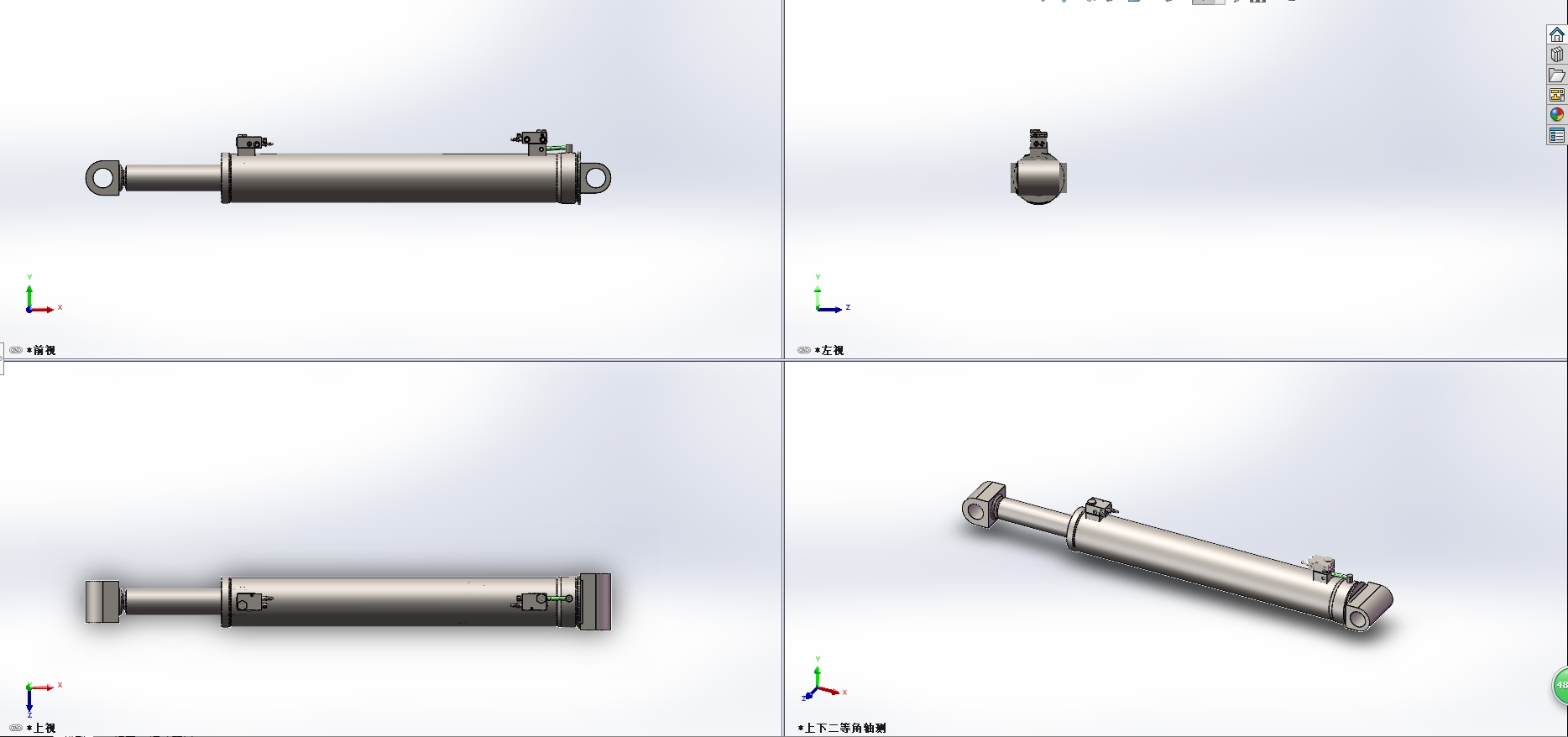

| 3 | 4试图.png | 268.59K |

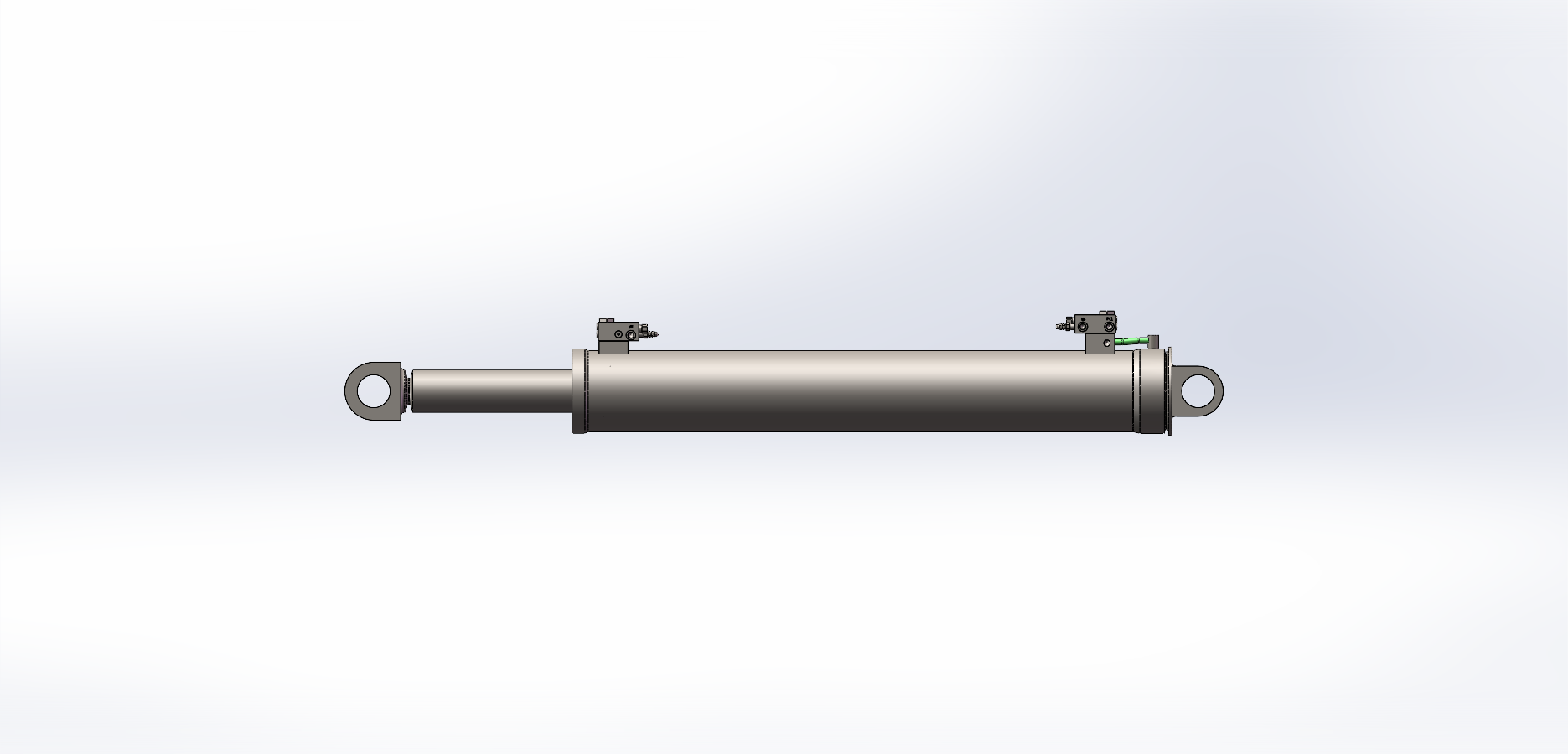

| 4 | 主视图.PNG | 116.83K |

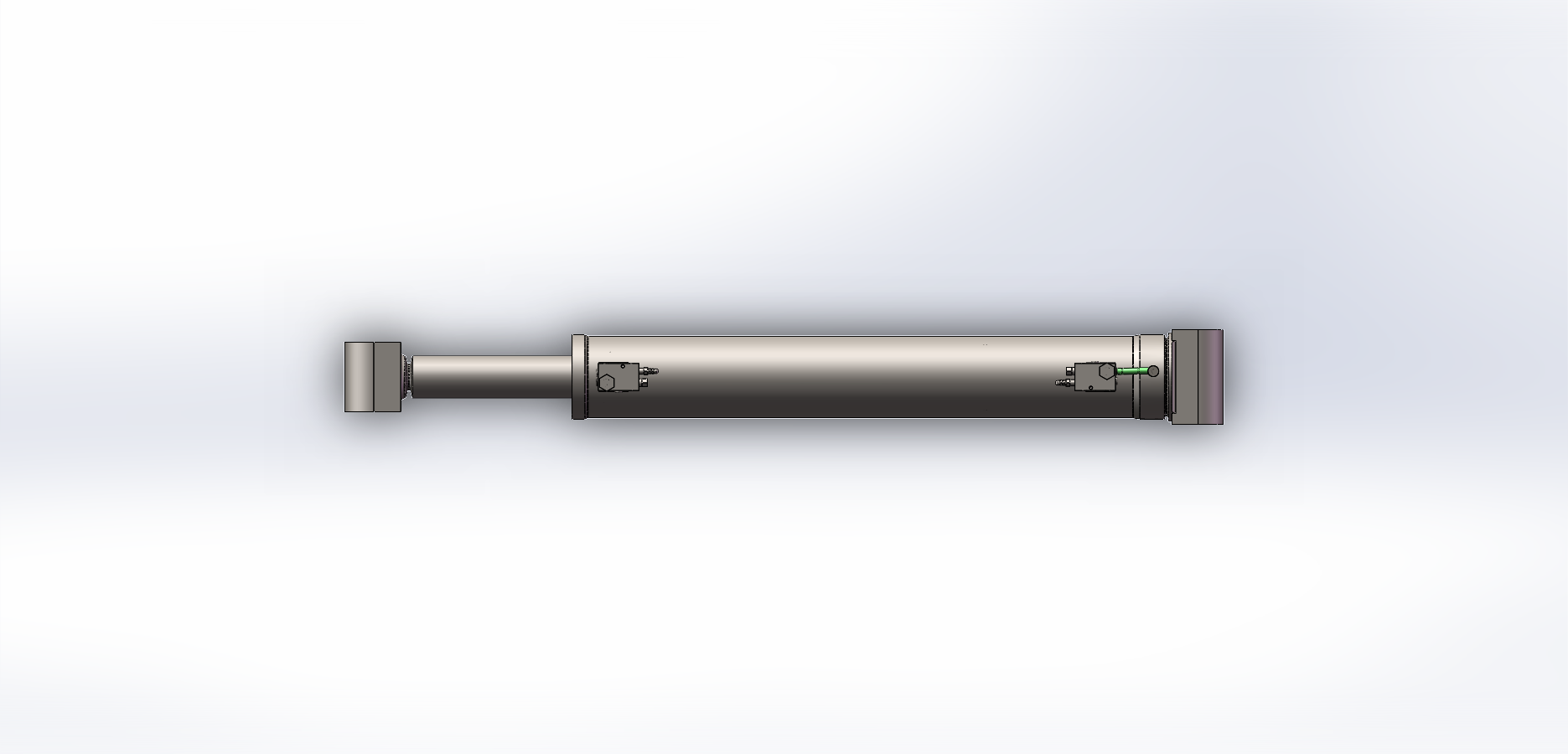

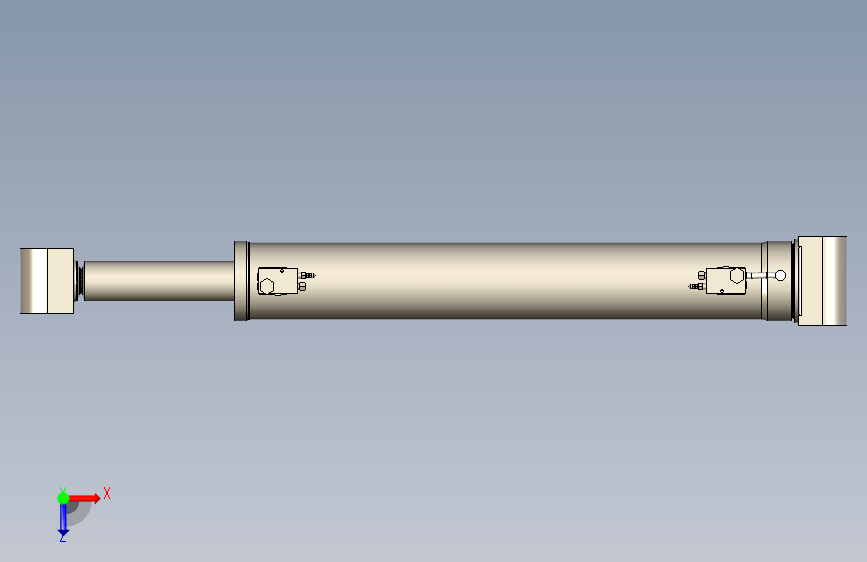

| 5 | 俯视图.PNG | 135.73K |

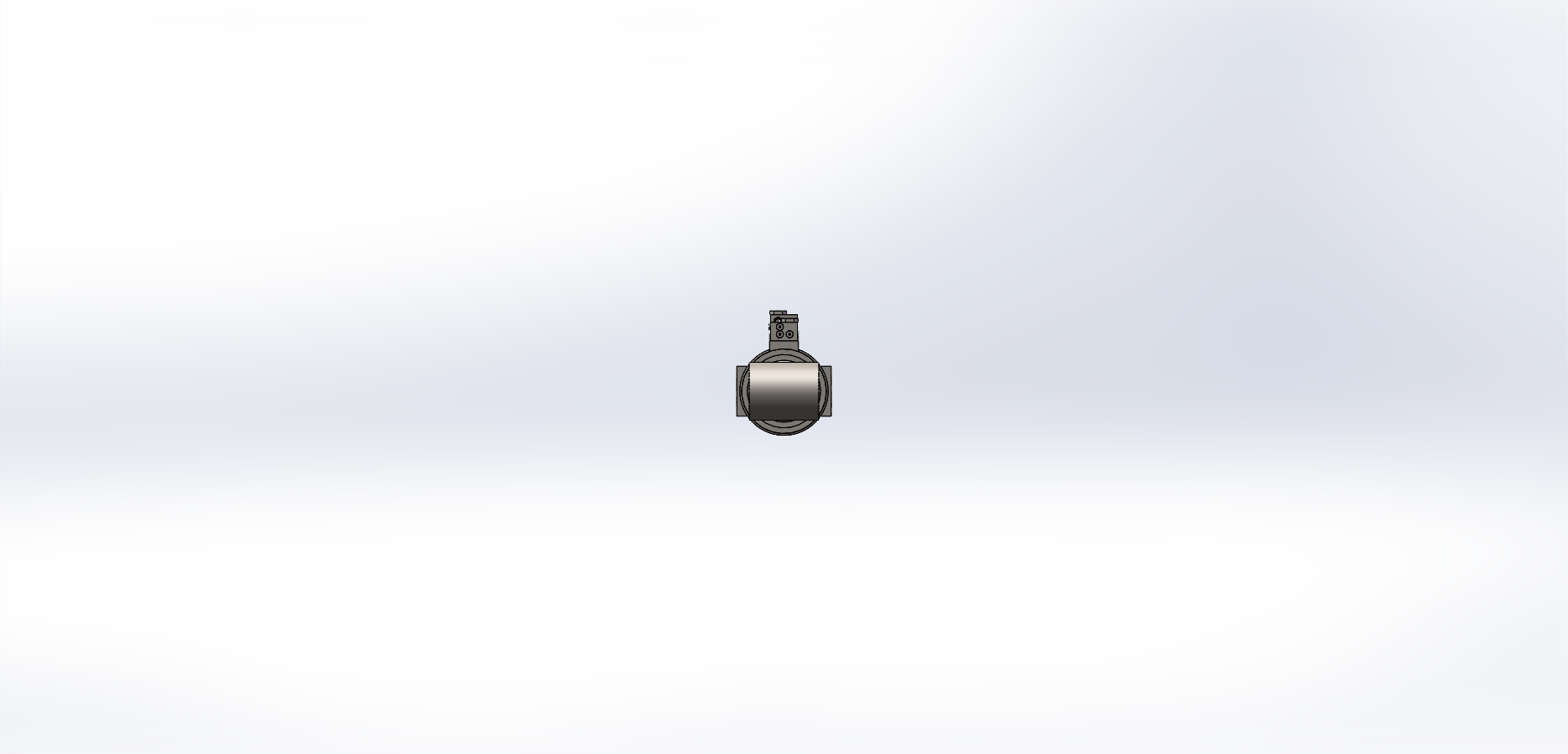

| 6 | 左视图.PNG | 111.39K |

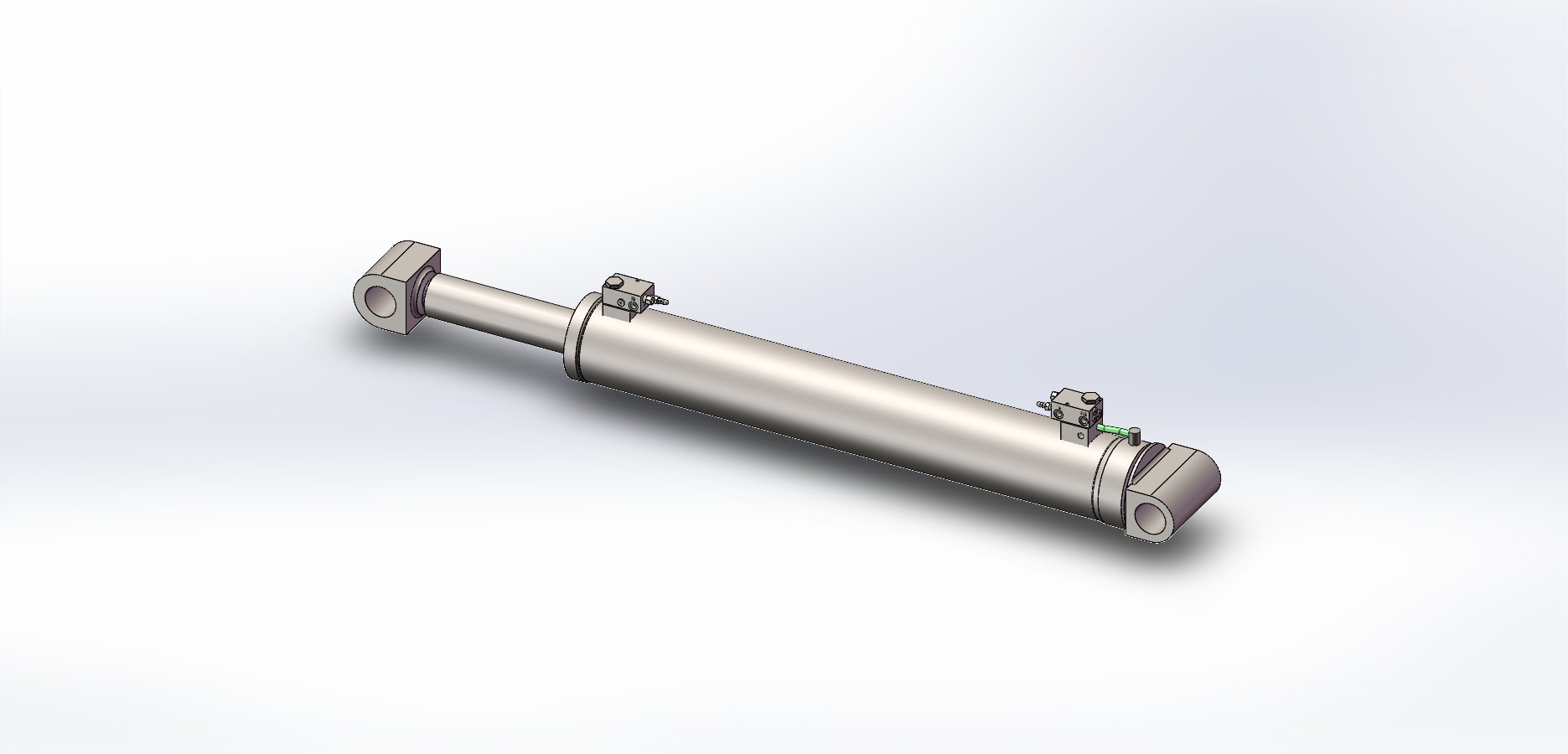

| 7 | 轴测图.PNG | 207.94K |
此图纸下载需要200金币
立即下载
发布者
忧虑的蜗牛
创作: 309
粉丝: 1
加入时间：2025-05-13
模型信息
图纸格式：x_t
文件大小：1.15M
所需金币：200
上传时间：2025-05-16 16:17:16
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
泵车
图纸简介
36米泵车臂架专用油缸B是臂架液压系统的核心动力部件，采用活塞式液压缸结构。其内部由有杆腔和无杆腔组成，通过高强度密封圈分隔两腔室，确保液压油不泄漏。活塞杆与缸筒采用耐磨镀层工艺，能承受混凝土泵送时的高频冲击和长期负载。 工作时，液压油通过多路阀控制进入油缸的无杆腔或有杆腔，推动活塞往复运动，带动臂架完成展开、折叠和角度调节动作。油缸B末端配置平衡阀，即使突发油管断裂或供油中断，仍可通过先导压力控制液流反向锁止，防止臂架因重力意外下坠。该油缸支持臂架实现多节联动，最大摆动角度达245°，适应狭窄空间的高精度布料需求。 该油缸的安装距为：2134.5mm
