船舶吊机立柱架设计与结构优化

（ID:2128931）

改图/画图

交通运输 / 海洋船舶 / 船舶吊机立柱架设计与结构优化

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	毕业实习报告.doc	23.37M
2	OPTSHIP︰一个新的优化框架及其在船结构优化设计中的应用.pdf	663.02K
3	OPTSHIP︰一个新的优化框架及其在船结构优化设计中的应用.docx	1.58M

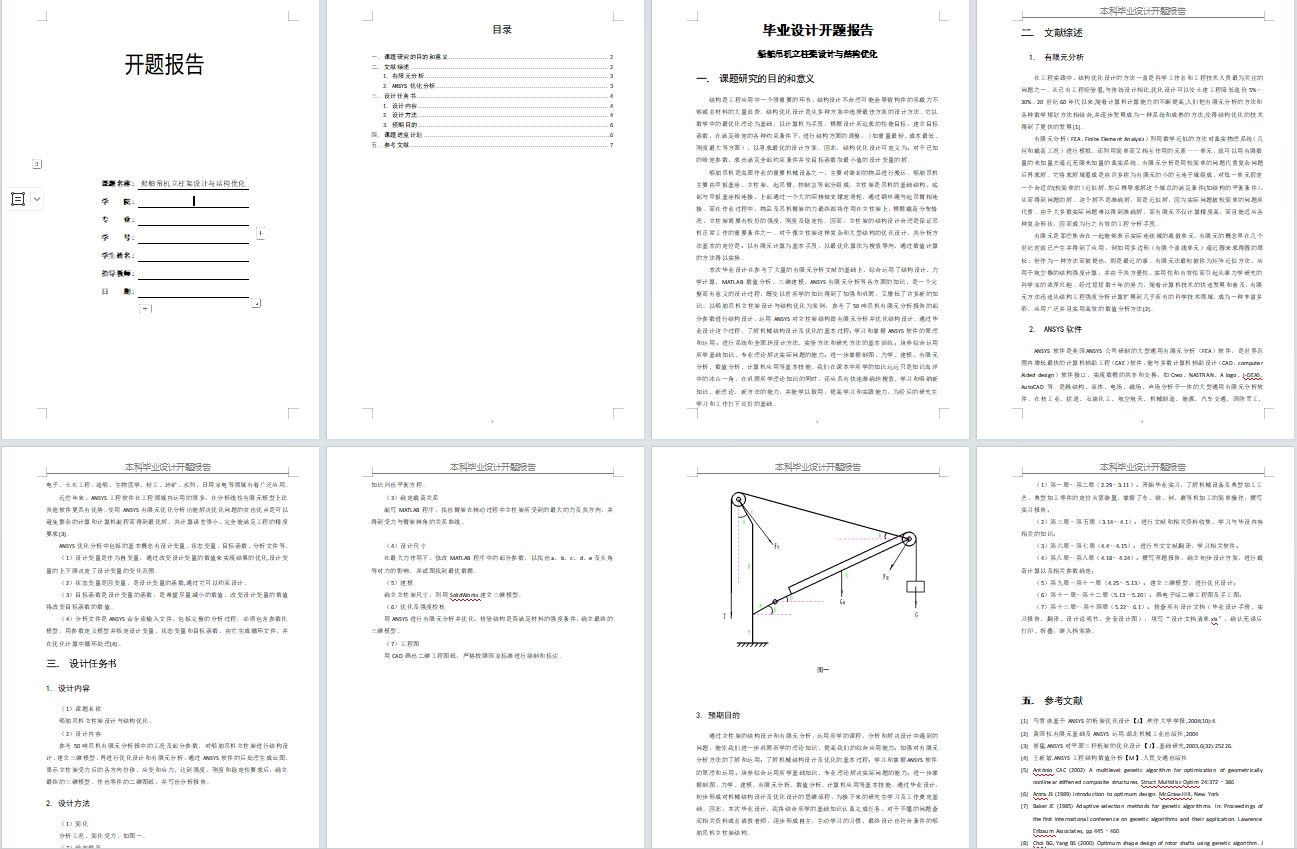

4	开题报告.docx	42.38K
5	本科毕业设计论文手册.doc	18.05K
6	毕业设计说明书.docx	1.03M

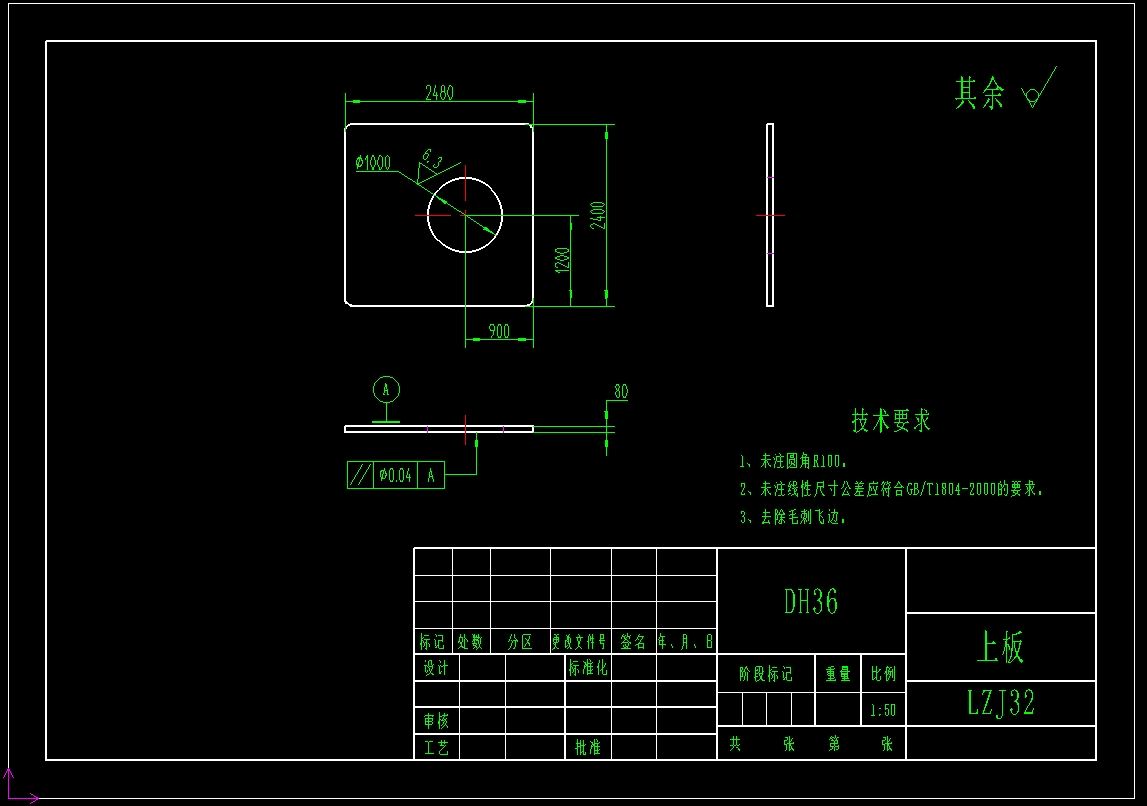

7	上板.exb	94.00K
8	大槽钢.exb	94.00K
9	带肋板槽钢.exb	94.00K

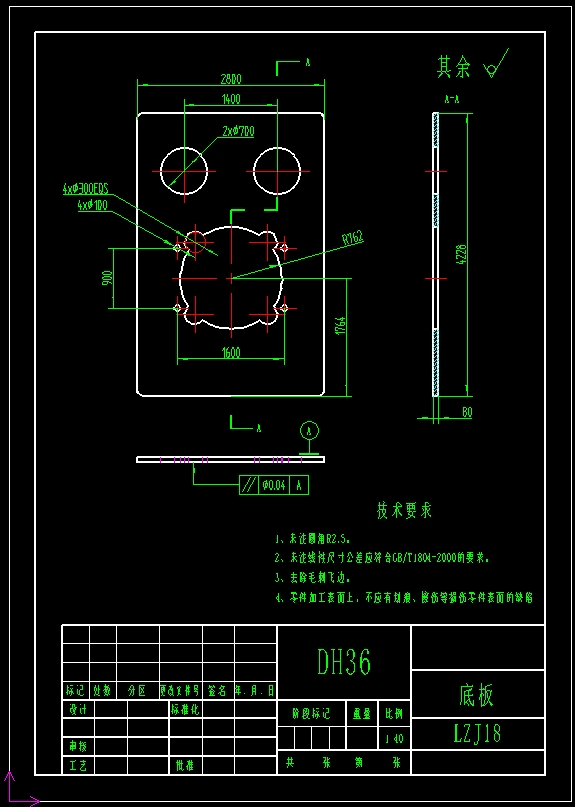

10	底板.exb	96.50K
11	底板肋板.exb	93.00K
12	底板肋板盖1.exb	92.50K
13	底板肋板盖2.exb	92.50K

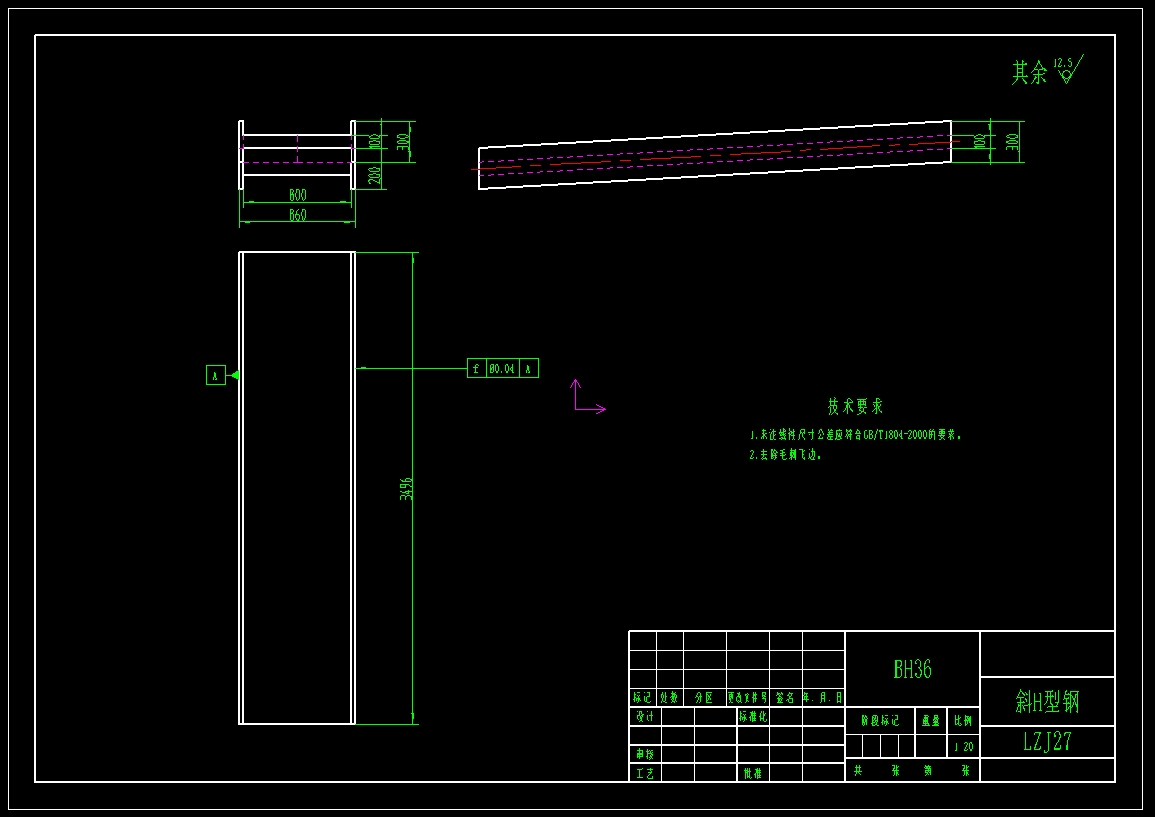

14	斜H型钢.exb	95.50K
15	斜槽钢.exb	93.00K
16	板1.1.exb	92.50K
17	板1.exb	93.00K
18	板10.exb	93.50K
19	板11.exb	92.50K
20	板12.exb	94.50K
21	板13.exb	94.00K
22	板14.exb	93.50K
23	板2.exb	92.00K
24	板3.exb	92.00K
25	板4.exb	93.00K
26	板5.exb	92.00K
27	板6.exb	93.50K
28	板7.exb	93.50K
29	板8.exb	93.50K
30	板9.exb	93.50K
31	槽钢.exb	93.00K

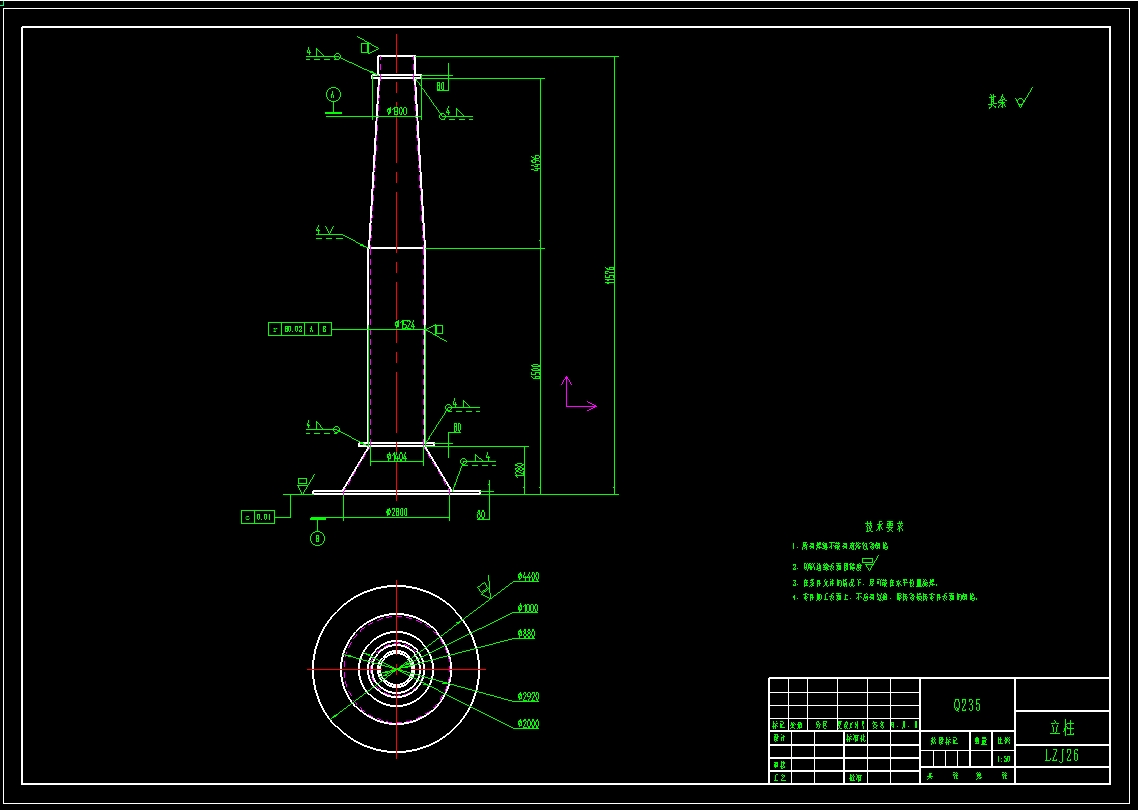

32	立柱.exb	99.50K

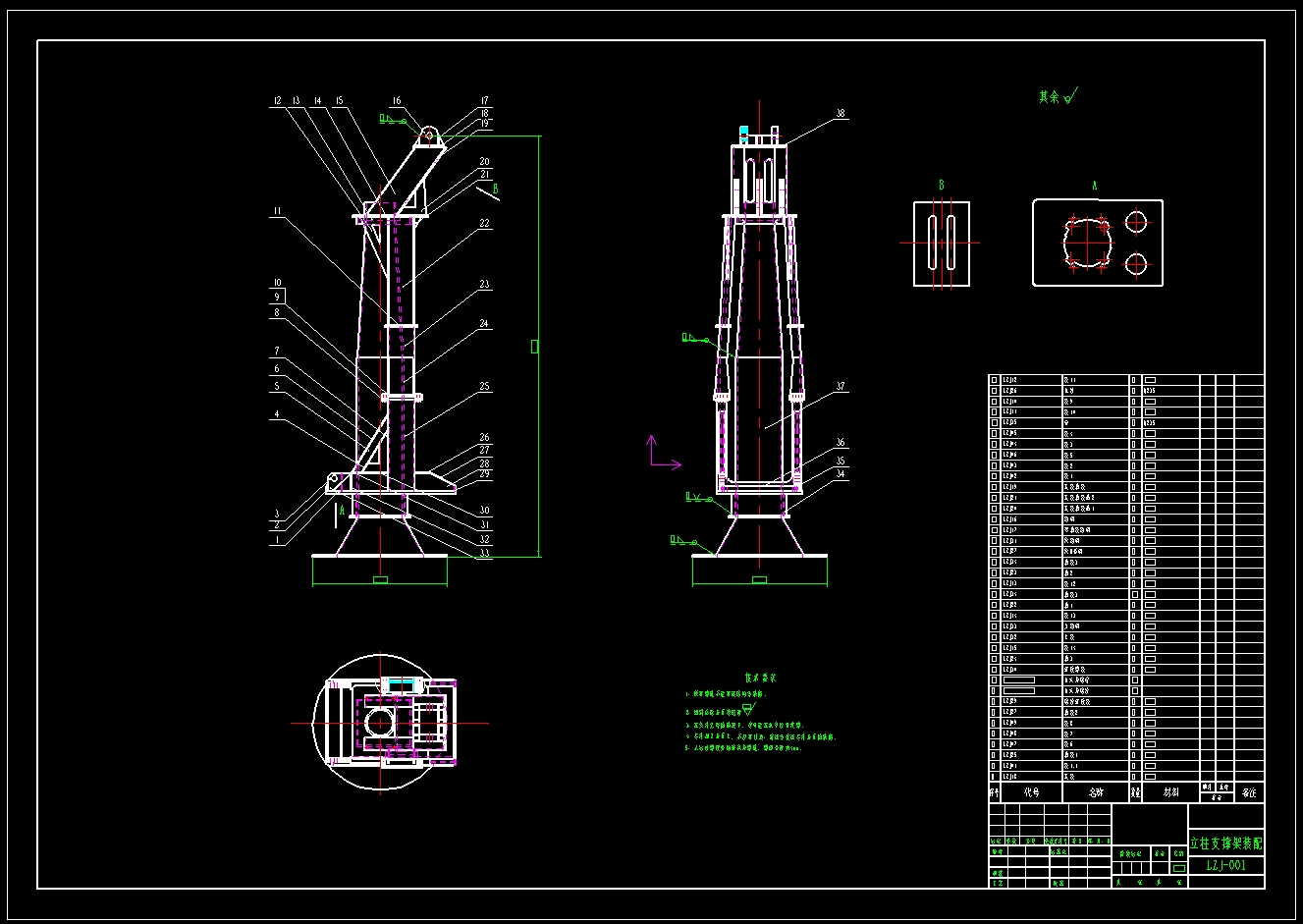

33	立柱支撑架装配图.exb	142.50K
34	立柱架装配图.dwg	226.86K
35	立柱架装配图.exb	147.00K

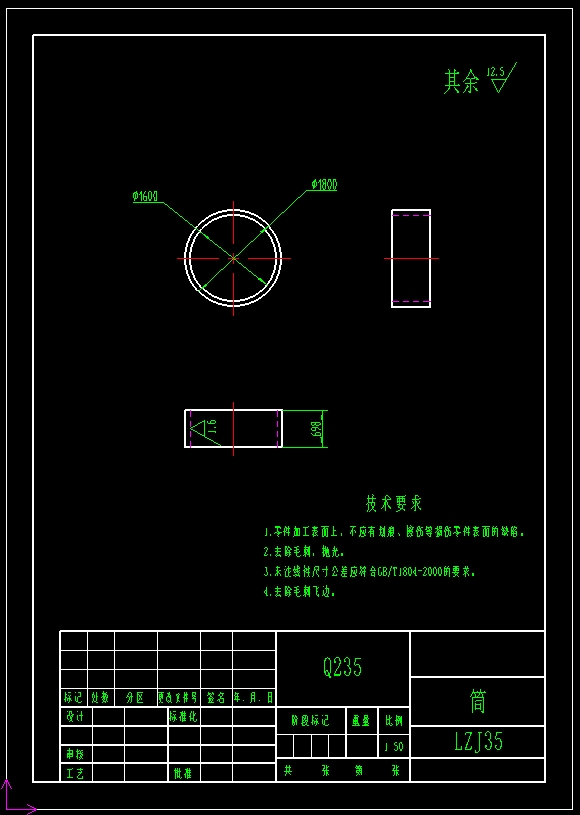

36	筒.exb	92.50K
37	肋1.exb	93.00K
38	肋2.exb	94.00K
39	肋3.exb	93.00K
40	肋板1.exb	92.00K
41	肋板2.exb	92.50K
42	肋板3.exb	91.50K

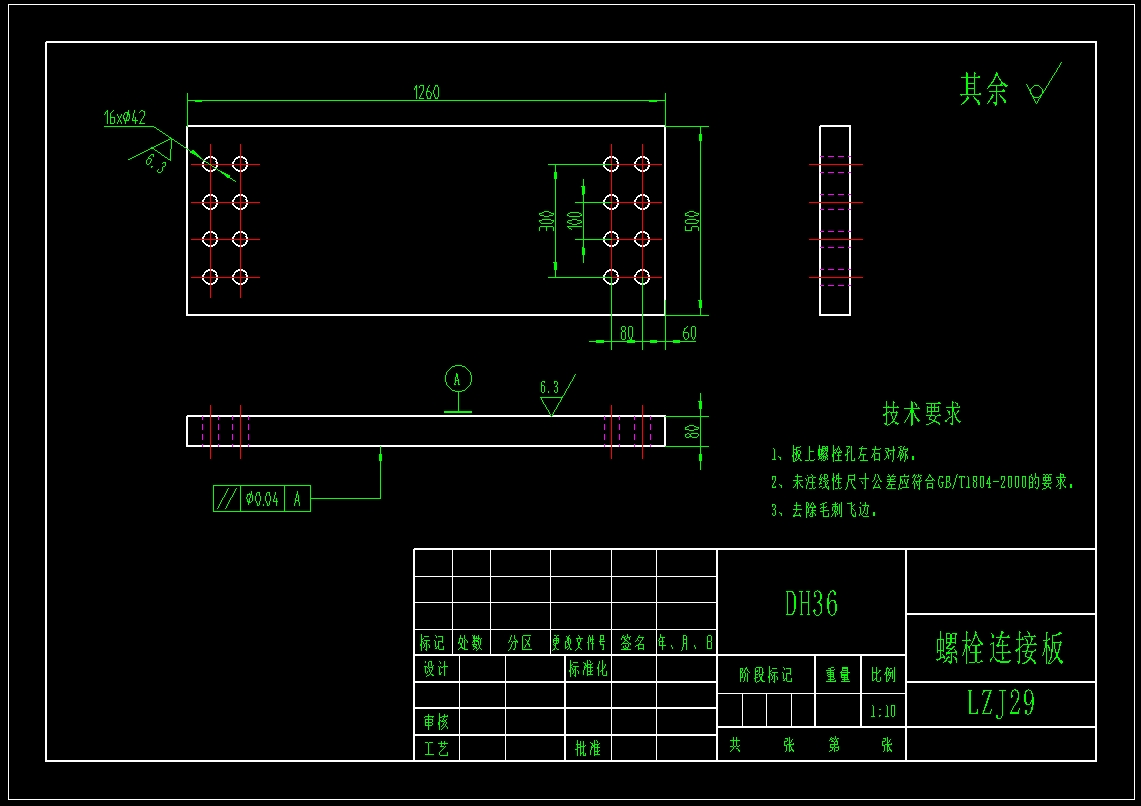

43	螺栓连接板.exb	103.50K
44	连接焊板.exb	92.00K
45	图纸清单.docx	17.24K

此图纸下载需要200金币

立即下载

发布者

火星上的冷风

创作: 338

粉丝: 24

加入时间：2023-05-25

私信

关注

模型信息

图纸ID：2128931

图纸格式：pdf,dwg

文件大小：26.93M

所需金币：200

上传时间：2025-05-17 10:23:25

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2004

图纸简介

"船舶吊机是海面作业的重要机械设备之一，主要对装卸的物品进行搬运。船舶吊机主要由甲板基座、立柱架、起吊臂和控制室等部分组成。立柱架是船舶吊机的基本结构，连接甲板基座和起吊臂，承载了吊机作业的全部负载力矩，根据载荷分布情况，立柱架需要有较好的强度、刚度和稳定性。因此立柱架结构设计的合理性和安全性是保证吊机正常工作的重要条件之一。本文进行了船舶吊机立柱架设计与结构优化的全部过程，通过分析吊机的起吊形式确定工作情况及大致尺寸参数；运用力学和几何学知识建立动力学方程；通过MATLAB进行数值分析，得出各位置下力的变化曲线；"
