年产两万吨乙酸叔丁酯项目设计（ID:2129300）

查找相似图纸

机械设备 / 非标机械 / 年产两万吨乙酸叔丁酯项目设计

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1-可行性研究报告.doc	2.36M
2	17474804361.zip	273.16M
3	2-初步设计说明书.doc	8.33M
4	3-典型设备选型计算说明书.doc	13.38M
5	4-创新性说明书.doc	1.49M
6	5-1附录一储罐设计核算表.doc	1.99M
7	5-2附录二热量平衡计算书.doc	2.09M
8	5-3附录三物料平衡计算书.doc	2.02M
9	5-4附录四能量回收的换热网络设计.doc	2.26M
10	5-5附录五物质MSDS.doc	1.52M
11	5-5附录五物质MSDS.dot	1.52M
12	5-6附录六设备一览表.doc	1.53M
13	6-经济分析.doc	2.04M
14	7-安全预评价.doc	1.97M
15	8-环境影响评价报告.doc	2.47M
16	9-储罐泄露扩散分析报告.doc	2.07M
17	设计图册.pdf	17.00M
18	0-图例.dwg	113.59K
19	1-乙酸叔丁酯合成段.dwg	443.07K
20	10-物料平衡表.dwg	386.83K
21	2-乙酸叔丁酯分离精制段.dwg	508.21K
22	3-乙酸叔丁酯分离精制-2.dwg	426.72K
23	4-叔丁醇回收.dwg	451.85K
24	5-水洗.dwg	384.86K
25	6-乙酸储罐.dwg	371.53K
26	7-乙酸叔丁酯储罐.dwg	367.41K
27	8-叔丁醇储罐.dwg	383.87K
28	9-乙酸叔丁酯储罐2.dwg	374.09K
29	管道仪表流程图PID.bak	642.43K
30	管道仪表流程图PID.dwg	737.00K
31	1-TBAC合成车间设备布置图.dwg	259.03K
32	2-TBAC分离精制车间设备布置图.dwg	591.79K
33	3-合成车间三维布置.dwg	694.85K

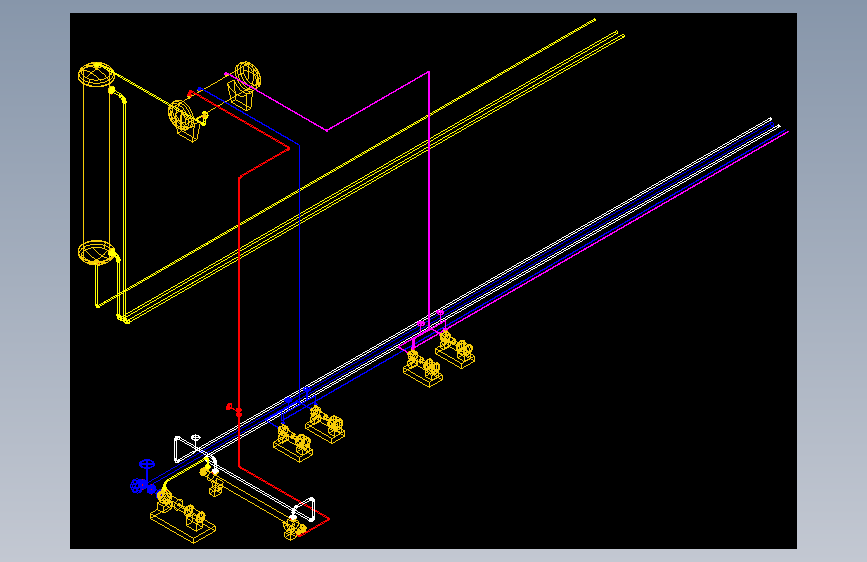

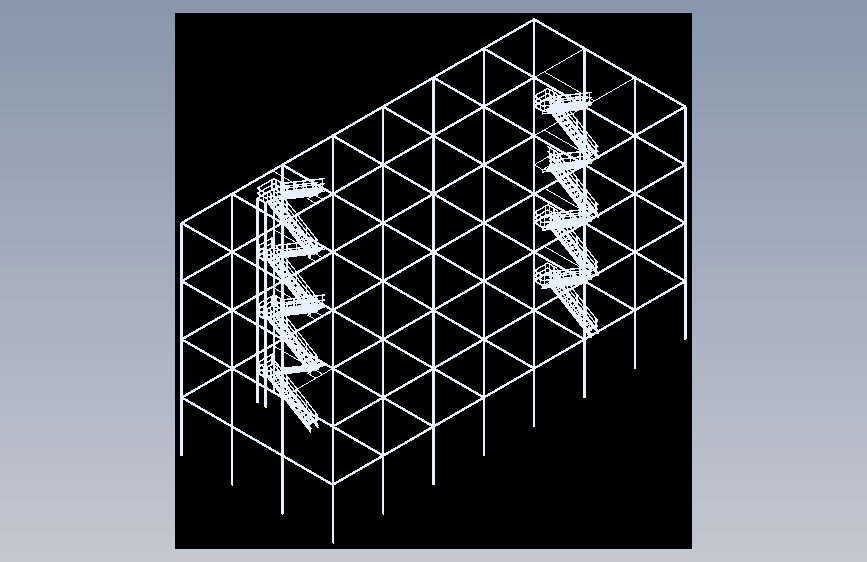

34	结构.dwg	771.10K
35	设备布管.dwg	2.15M
36	3-分离精制车间三维布置.dwg	694.56K
37	结构.dwg	1.03M
38	设备布管.dwg	3.69M
39	厂区平面布置图.dwg	134.63K
40	E0101到V0101.dwg	194.28K
41	P0101到V0101.dwg	145.48K
42	P0102到V0101.dwg	136.25K
43	V0101到R0101.dwg	139.35K
44	E0201到E0202.dwg	161.52K
45	E0202到E0203.dwg	153.45K
46	E0202到T0201.dwg	146.01K
47	E0204到P0201.dwg	167.33K
48	P0202到T0201.dwg	165.98K
49	P0203到T0202.dwg	165.39K
50	P0204到T0203.dwg	165.70K
51	P0205到T0203.dwg	165.89K
52	P0206到T0301.dwg	166.07K
53	P0207到E0201.dwg	166.95K
54	P0301到T0301.dwg	165.39K
55	P0302到T0301.dwg	165.80K
56	T0203到E0209.dwg	145.32K
57	T0301到E0302.dwg	154.83K
58	V0201到P0202.dwg	168.70K
59	V0202到P0203.dwg	167.26K
60	V0202到P0301.dwg	150.17K
61	V0203到P0206.dwg	173.58K
62	V0301到P0302.dwg	169.46K
63	E0201换热器装配图.dwg	152.57K
64	R0101反应器装配图.dwg	256.75K
65	T0201脱酸塔装配图.dwg	267.79K
66	全流程模拟（换热优化代入）.apwz	2.12M
67	全流程模拟（无换热优化）.apwz	2.43M
68	乙酸有毒有害物质在大气中的扩散预测.rsm	490B
69	乙酸池火事故模型预测.rsm	199B
70	乙酸沸腾液体扩展蒸汽爆炸（火球BLEVE模型预测.rsm	207B
71	乙酸蒸汽云爆炸模型预测（TNT当量法）.rsm	161B
72	典型泄露事故模拟.rsm	503B
73	叔丁醇典型泄漏事故模型.rsm	509B
74	叔丁醇有毒有害物质在大气中的扩散预测.rsm	498B
75	叔丁醇池火事故模型.rsm	204B
76	叔丁醇沸腾液体扩展爆炸（火球BLEVE）模型预测.rsm	215B
77	叔丁醇蒸汽云爆炸模型预测（TNT）当量法.rsm	169B
78	乙酸叔丁酯典型泄漏事故模拟.rsm	522B
79	乙酸叔丁酯有毒有害物质在大气中的扩散预测.rsm	508B
80	乙酸叔丁酯池火事故模型预测.rsm	210B
81	乙酸叔丁酯沸腾液体扩散蒸汽爆炸（火球BLEVE）模型预测.rsm	229B
82	乙酸叔丁酯蒸汽云爆炸模型预测.rsm	178B
83	乙酸叔丁酯典型泄漏事故模拟.rsm	531B
84	乙酸叔丁酯有毒有害物质在大气中的扩散预测.rsm	514B
85	乙酸叔丁酯池火事故模型.rsm	207B
86	乙酸叔丁酯沸腾液体扩展蒸汽爆炸（火球BLEVE）模型预测.rsm	222B
87	乙酸叔丁酯蒸汽云爆炸模型预测（TNT当量法）.rsm	176B
88	999乙酸叔丁酯.alo	4.61K
89	99乙酸叔丁酯.alo	4.61K
90	乙酸.alo	4.61K
91	叔丁醇.alo	4.61K

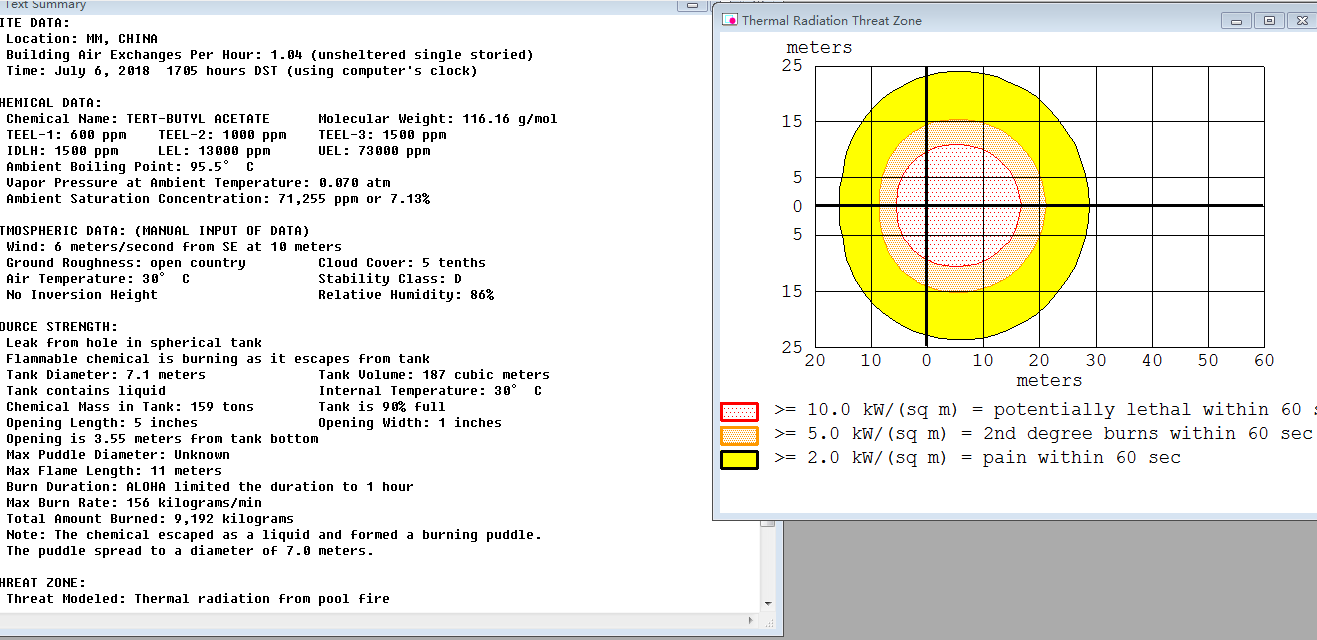

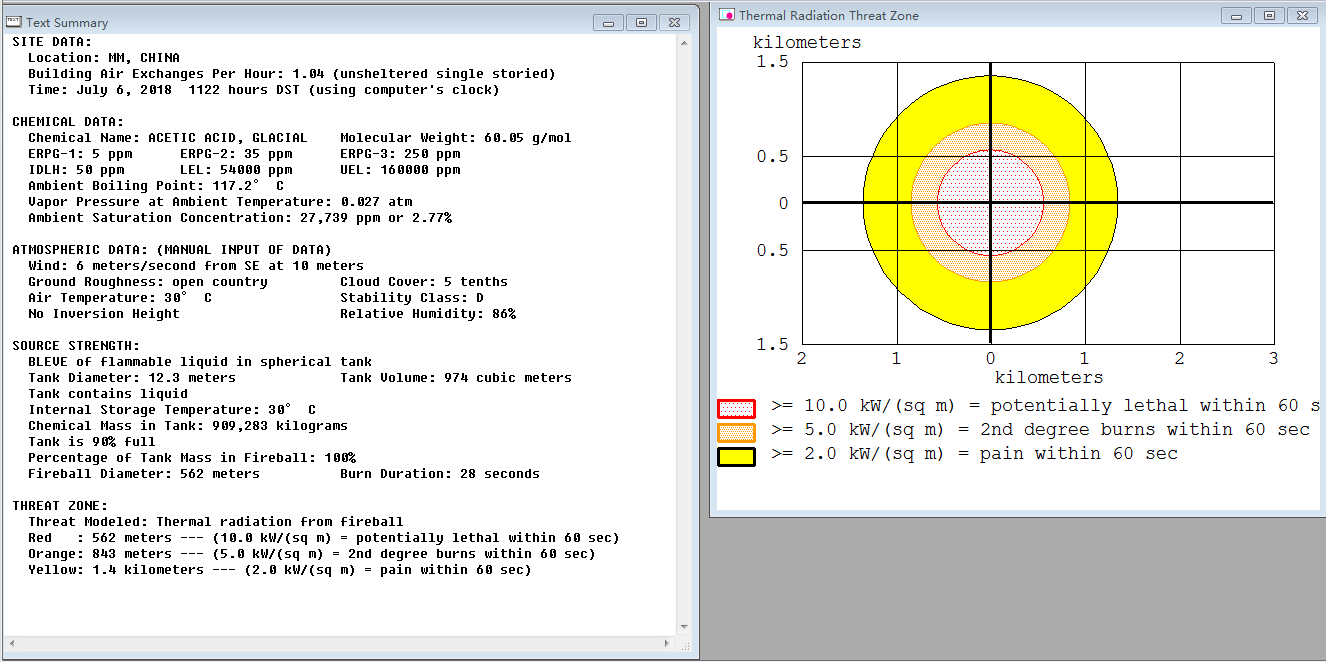

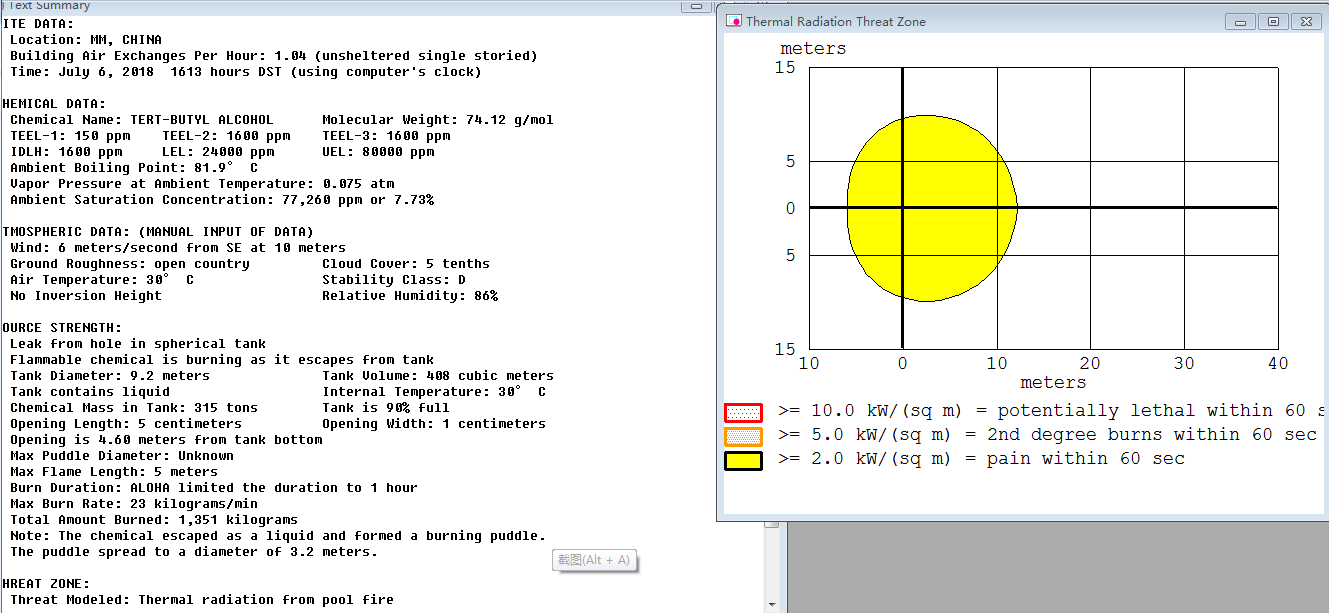

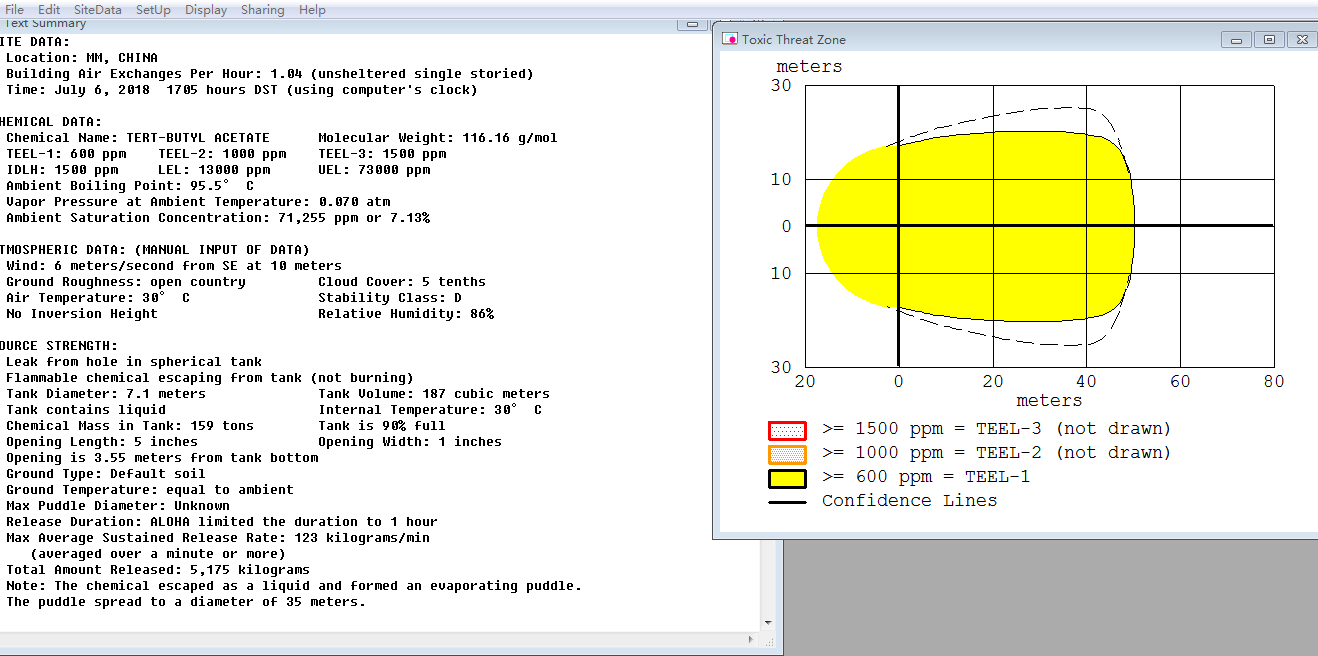

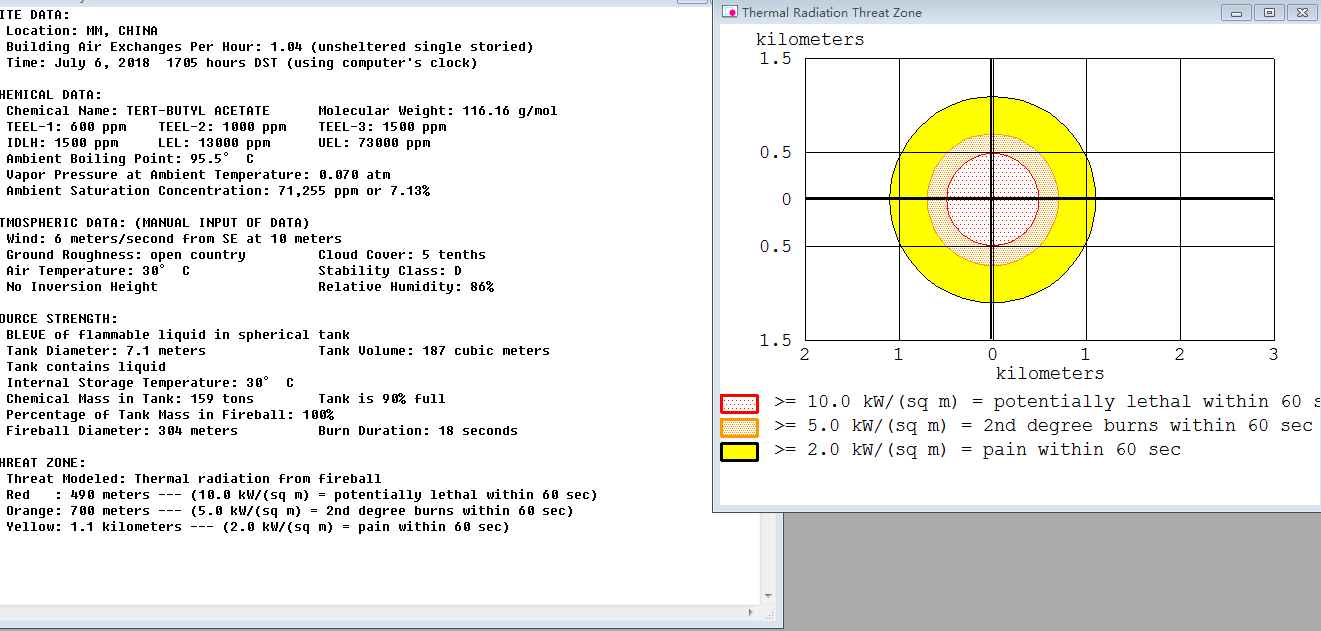

92	99.9乙酸叔丁酯BLEVE事故模拟.png	61.22K
93	99.9乙酸叔丁酯毒气模拟.png	64.42K
94	99.9乙酸叔丁酯池火模拟.png	66.63K

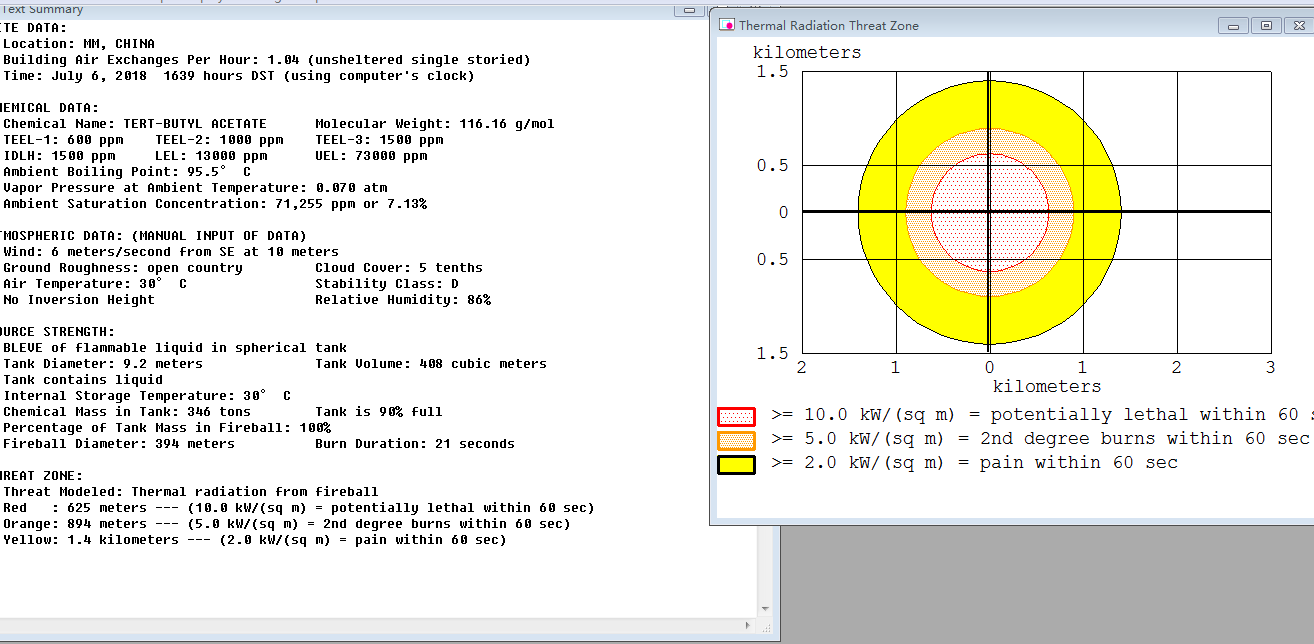

95	99乙酸叔丁酯BLEVE事故模拟.png	64.01K

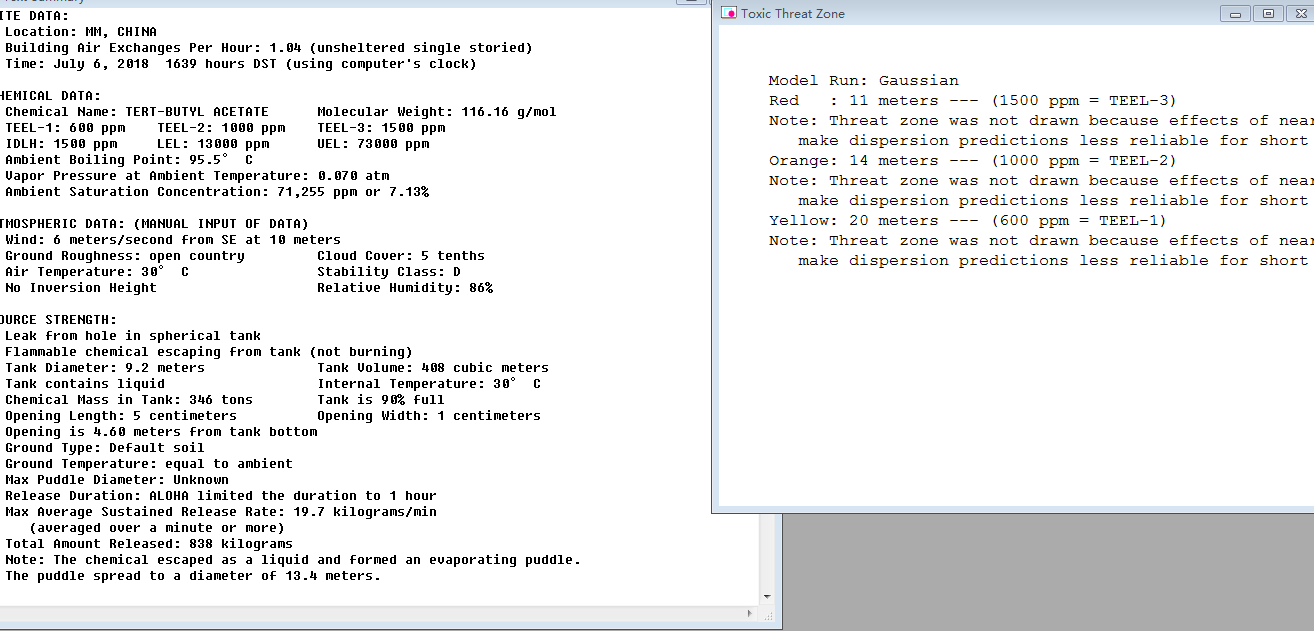

96	99乙酸叔丁酯毒气模拟.png	59.71K
97	99乙酸叔丁酯池火模拟.png	61.52K
98	乙酸BLEVE事故模拟.png	67.17K
99	乙酸毒气模拟.png	83.39K

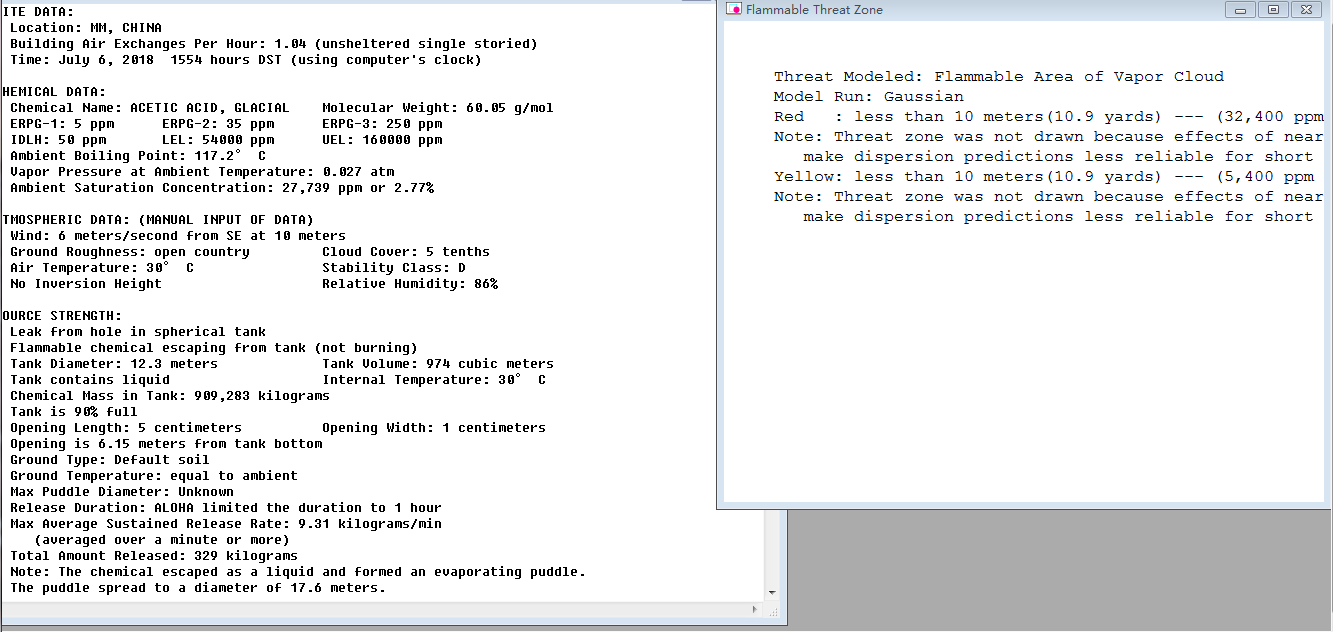

100	乙酸蒸汽云flammablethreatzone.png	63.06K
101	叔丁醇BLEVE事故模拟.png	61.24K
102	叔丁醇毒气模拟.png	61.13K
103	叔丁醇池火模拟.png	63.86K
104	1-项目总投资.xls	87.50K
105	2-财务分析.xls	121.50K

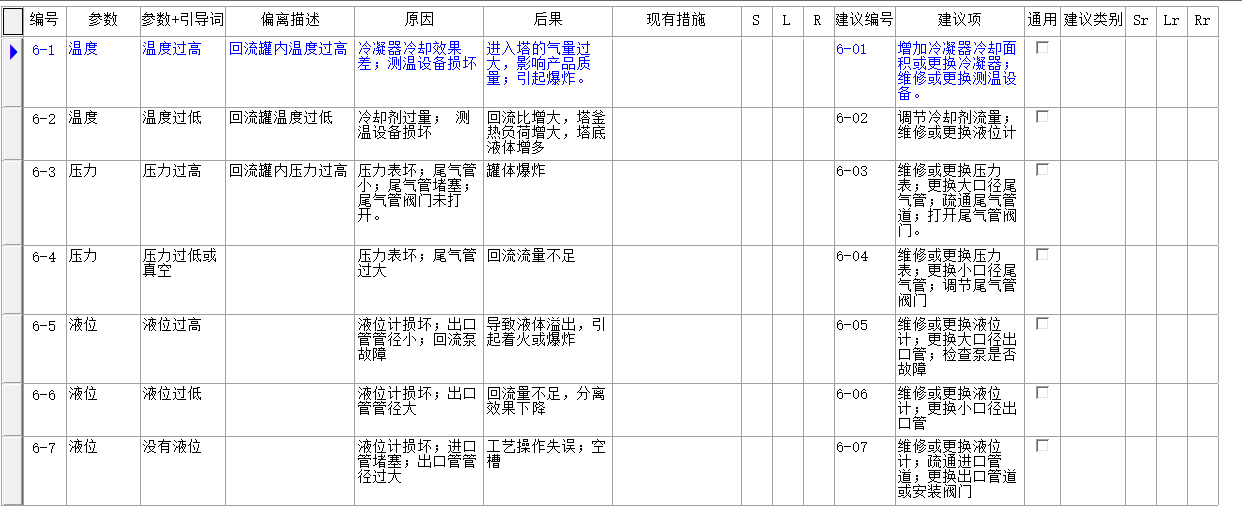

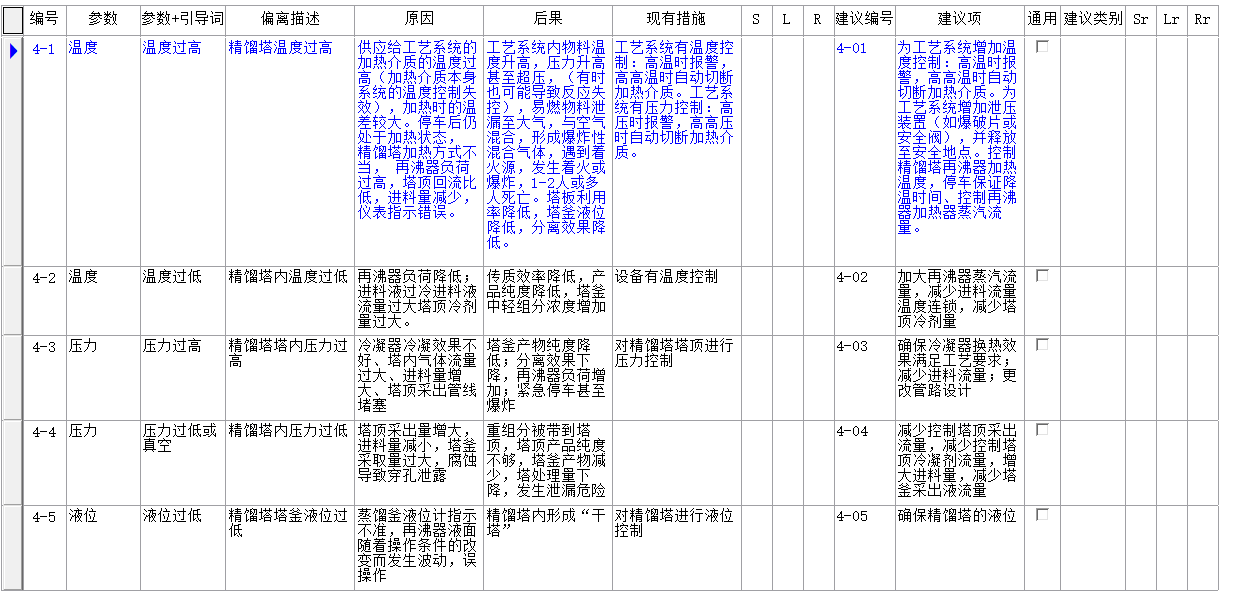

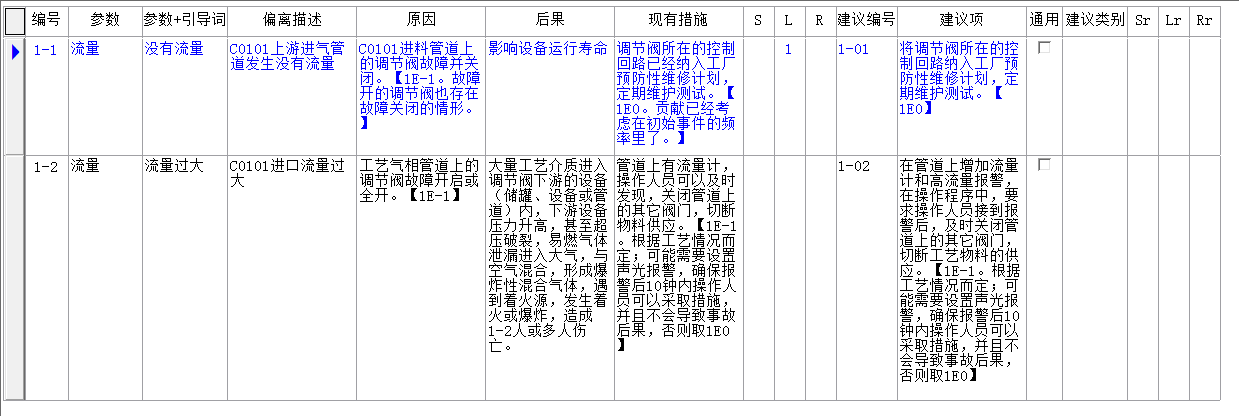

106	0-HAZOP分析.pdf	776.61K

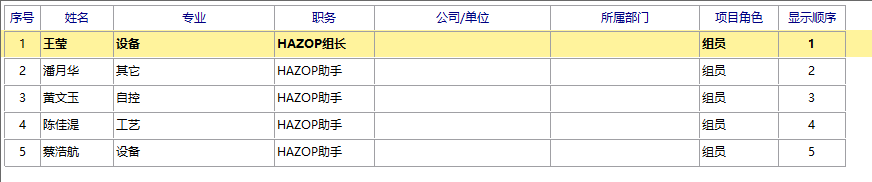

107	1.png	13.30K
108	10-回流罐，气液分离器.png	47.92K

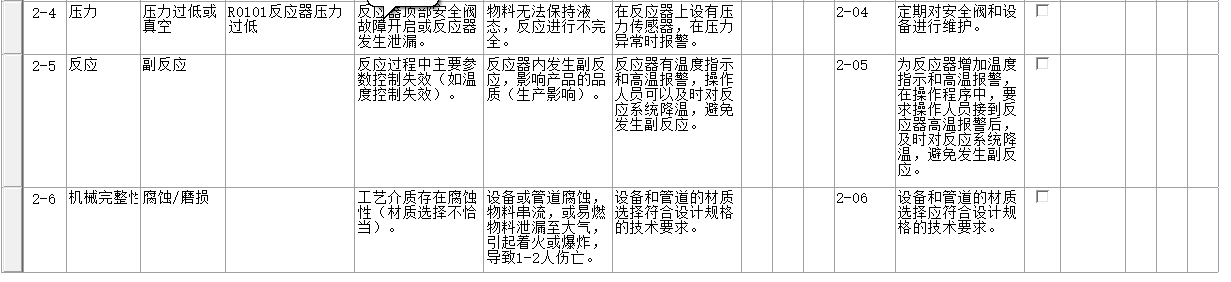

109	11-精馏塔.png	69.84K

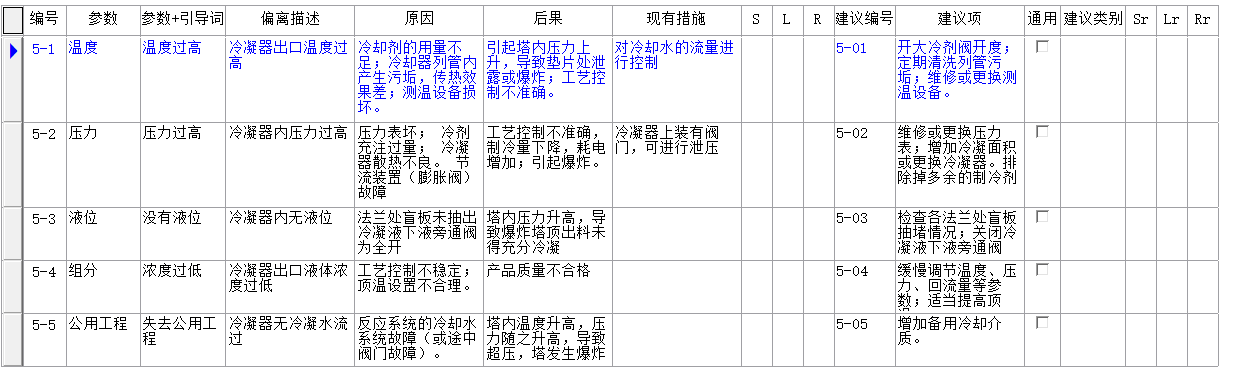

110	12-冷凝器.png	42.09K
111	2.png	12.11K

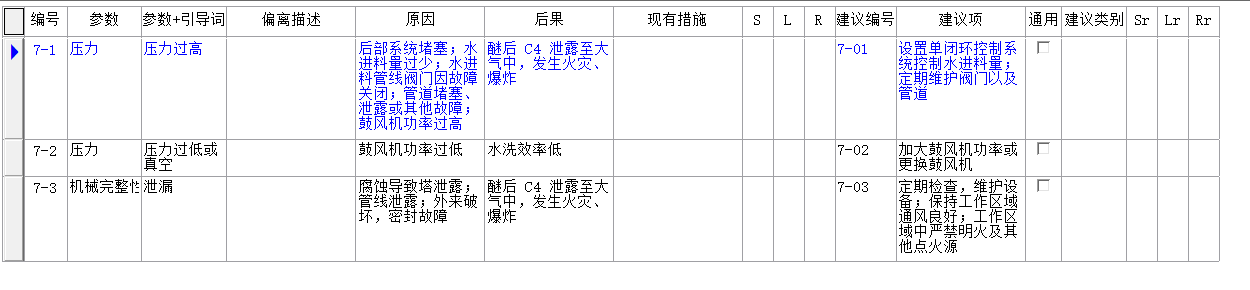

112	3-C4水洗塔.png	25.76K
113	4-C0101压缩机.png	44.82K
114	5-R0101反应器（1）.png	72.60K
115	6-R0101反应器（2）.png	30.40K
116	7-泵.png	55.63K

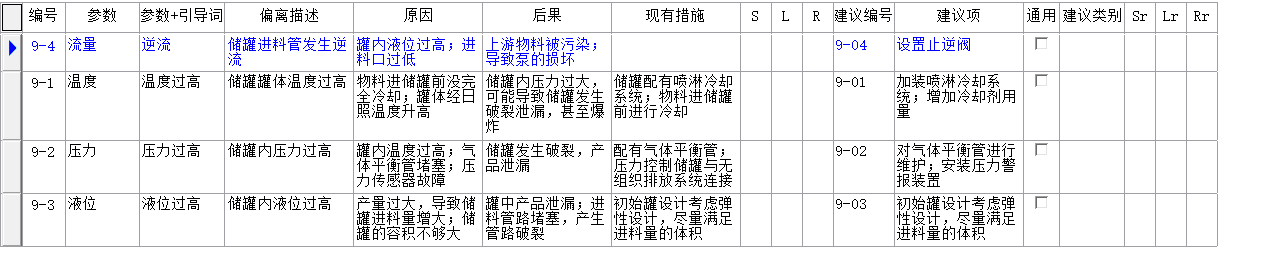

117	8-储罐.png	31.28K
118	9-换热器.png	29.79K
119	1-全流程换热网络.hch	698.54K
120	2-热集成流股信息汇总.xls	22.00K
121	3-能量回收的换热网络设计.pdf	855.22K
122	4-全流程（加公用工程）.bkp	4.09M
123	4-本项目污垢热阻系数经验值来源.doc	99.50K
124	E0201.EDR	243.39K
125	TEMA.XLSM	73.90K
126	E0201.doc	1.29M
127	E0201.fx2	24.00K
128	E0206.EDR	266.73K
129	TEMA.XLSM	73.96K
130	E0206.doc	1.37M
131	E0206.fx2	24.00K
132	E0201.EDR	243.39K
133	E0202.EDR	278.06K
134	E0203.EDR	265.76K
135	E0210.EDR	265.70K
136	E0101.EDR	262.30K
137	E0204.EDR	262.78K
138	E0205.EDR	247.60K
139	E0206.EDR	266.73K
140	E0207.EDR	257.62K
141	E0208.EDR	230.28K
142	E0209.EDR	250.05K
143	E0301.EDR	246.31K
144	E0302.EDR	249.31K
145	酸烯酯化反应器反应体积.mph	281.27K
146	酸烯酯化反应器反应时间.mph	272.08K
147	脱酸塔-1严格计算.apwz	2.06M
148	脱酸塔-2进料位置与理论板数优化.apwz	1.69M
149	脱酸塔-3适宜回流比优化.apwz	1.38M
150	脱酸塔-4最小回流比.apwz	2.93M
151	脱酸塔-5最小理论板数.apwz	1.83M
152	脱酸塔-6水力学设计.apwz	3.01M
153	脱酸塔-7水力学校核.apwz	4.37M
154	脱烃脱醇塔-1严格设计.apwz	2.11M
155	脱烃脱醇塔-2理论塔板数优化.apwz	2.60M
156	脱烃脱醇塔-3进料位置与回流比优化.apwz	2.09M
157	脱烃脱醇塔-4最小回流比.apwz	2.41M
158	脱烃脱醇塔-5最小理论塔板数.apwz	2.33M
159	脱烃脱醇塔-6水力学设计.apwz	2.43M
160	脱烃脱醇塔-7水力学校核.apwz	4.67M
161	精制塔-1严格计算.apwz	3.23M
162	精制塔-2进料位置及理论塔板数优化.apwz	3.60M
163	精制塔-3适宜回流比优化.apwz	3.64M
164	精制塔-4最小回流比.apwz	3.70M
165	精制塔-5最小理论板数.apwz	3.61M
166	精制塔-6水力学设计.apwz	3.43M
167	精制塔-7水力学校核.apwz	2.63M
168	叔丁醇回收塔-1严格计算.apwz	4.16M
169	叔丁醇回收塔-2进料位置及理论塔板数优化.apwz	3.93M
170	叔丁醇回收塔-3适宜回流比优化.apwz	3.17M
171	叔丁醇回收塔-4最小回流比.apwz	4.47M
172	叔丁醇回收塔-5最小理论塔板数.apwz	3.68M
173	叔丁醇回收塔-6水力学计算.apwz	2.47M
174	叔丁醇回收塔-7水力学检验.apwz	2.61M
175	T0401水洗塔-1严格计算.apwz	723.76K
176	T0201脱酸塔-设备设计.plc	200.00K
177	T0201脱酸塔-设备设计说明书.docx	134.27K
178	T0202脱烃脱醇塔-设备设计.plc	200.00K
179	T0202脱烃脱醇塔-设备设计说明书.docx	132.98K
180	T0203精制塔-设备校核最终.CPS	281B
181	T0203精制塔-设备校核说明书.doc	111.50K
182	T0301回收塔-设备校核.CPS	280B
183	T0301回收塔-设备校核说明书.doc	113.00K
184	T0401水洗塔-2水力学校核.CPS	280B
185	T0401水洗塔-3水力学校核说明书.doc	113.00K
186	反应器强度校核.fx2	24.00K
187	E0201.doc	1.30M
188	E0201.fx2	24.00K
189	E0202.doc	1.44M
190	E0202.fx2	24.00K
191	E0203.doc	1.35M
192	E0203.fx2	24.00K
193	E0210.doc	1.36M
194	E0210.fx2	24.00K
195	E0101.doc	1.59M
196	E0101.fx2	24.00K
197	E0204.doc	1.57M
198	E0204.ue2	22.70K
199	E0205.doc	1.37M
200	E0205.fx2	24.00K
201	E0206.doc	1.35M
202	E0206.fx2	24.00K
203	E0207.doc	1.49M
204	E0207.ue2	22.70K
205	E0208.doc	1.37M
206	E0208.fx2	24.00K
207	E0209.doc	1.49M
208	E0209.ue2	22.70K
209	E0301.doc	1.35M
210	E0301.fx2	24.00K
211	E0302.doc	625.50K
212	E0302.ue2	22.70K
213	T0201脱酸塔-1强度校核.cn2	30.20K
214	T0201脱酸塔-1强度校核说明书.doc	456.50K
215	T0202脱醇脱烃塔-1强度校核.cn2	30.20K
216	T0202脱醇脱烃塔-1强度校核说明书.doc	580.50K
217	T0203精制塔-1强度校核.cn2	30.20K
218	T0203精制塔-1强度校核说明书.doc	639.21K
219	T0301回收塔-1强度校核.cn2	30.20K
220	T0301回收塔-1强度校核说明书.doc	638.71K
221	T0401水洗塔-4设备强度校核.cn2	30.20K
222	T0401水洗塔-5设备强度校核.doc	638.72K
223	T0401水洗塔-设备强度校核.cn2	30.20K
224	T0401水洗塔-设备强度校核说明书.doc	638.72K
225	V0201.doc	189.00K
226	V0201.ra2	23.24K
227	V0202.doc	189.00K
228	V0202.ra2	23.24K
229	V0203.doc	181.00K
230	V0203.ht2	22.62K
231	V0301.doc	189.00K
232	V0301.ra2	23.24K
233	储罐设计-V0501.sp2	21.59K
234	储罐设计-V0502.sp2	21.59K
235	储罐设计-V0502叔丁醇储罐.doc	416.50K
236	储罐设计-V0504.sp2	21.59K
237	储罐设计-V0504乙酸叔丁酯储罐.doc	416.50K
238	储罐设计V-0501乙酸储罐.doc	416.50K
239	1-TBAC合成车间设备布置图.dwg	259.03K
240	2-TBAC分离精制车间设备布置图.dwg	591.79K
241	1-厂区三维.skp	22.00M

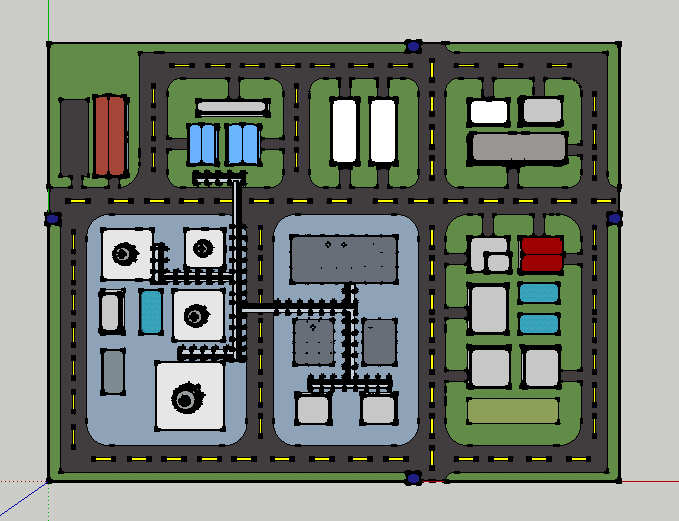

242	2-俯视图.png	53.16K

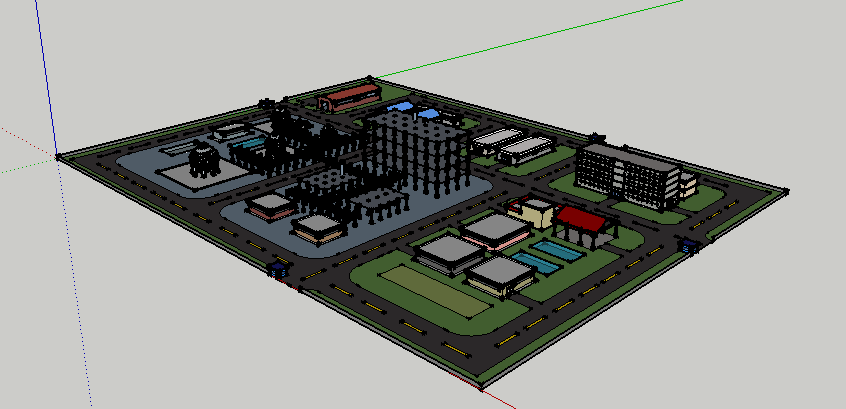

243	3-等轴图.png	39.22K

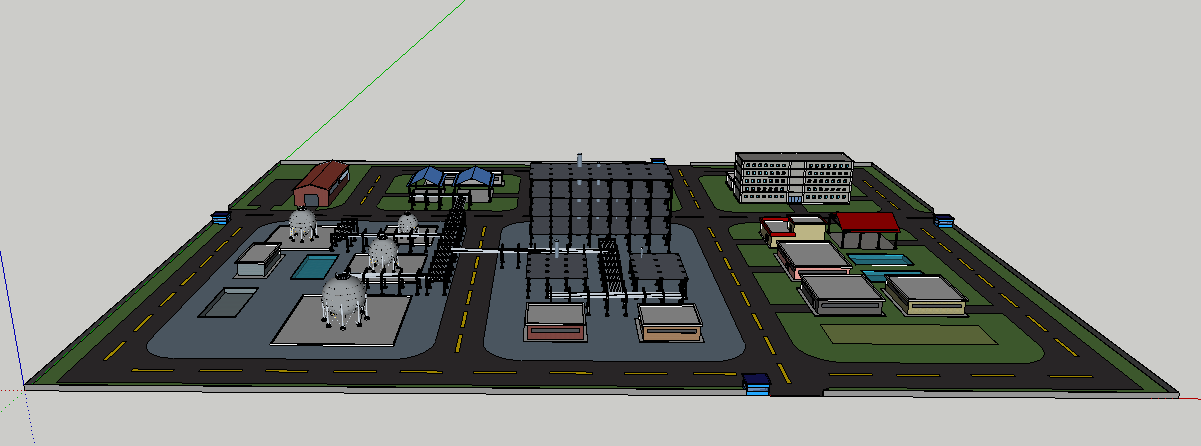

244	4-45°俯视图.png	58.72K
245	5-说明.txt	389B

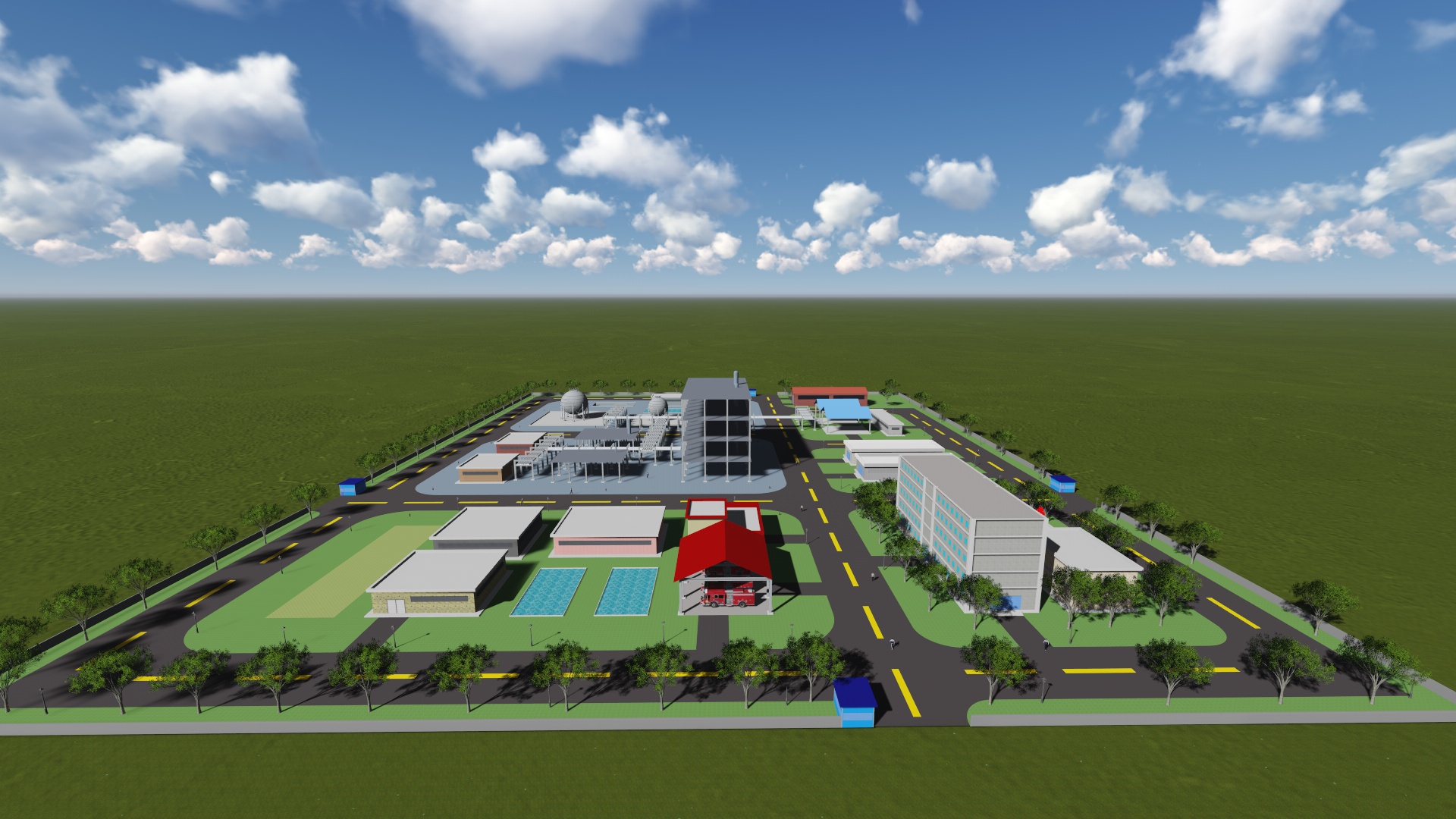

246	2.jpg	509.88K

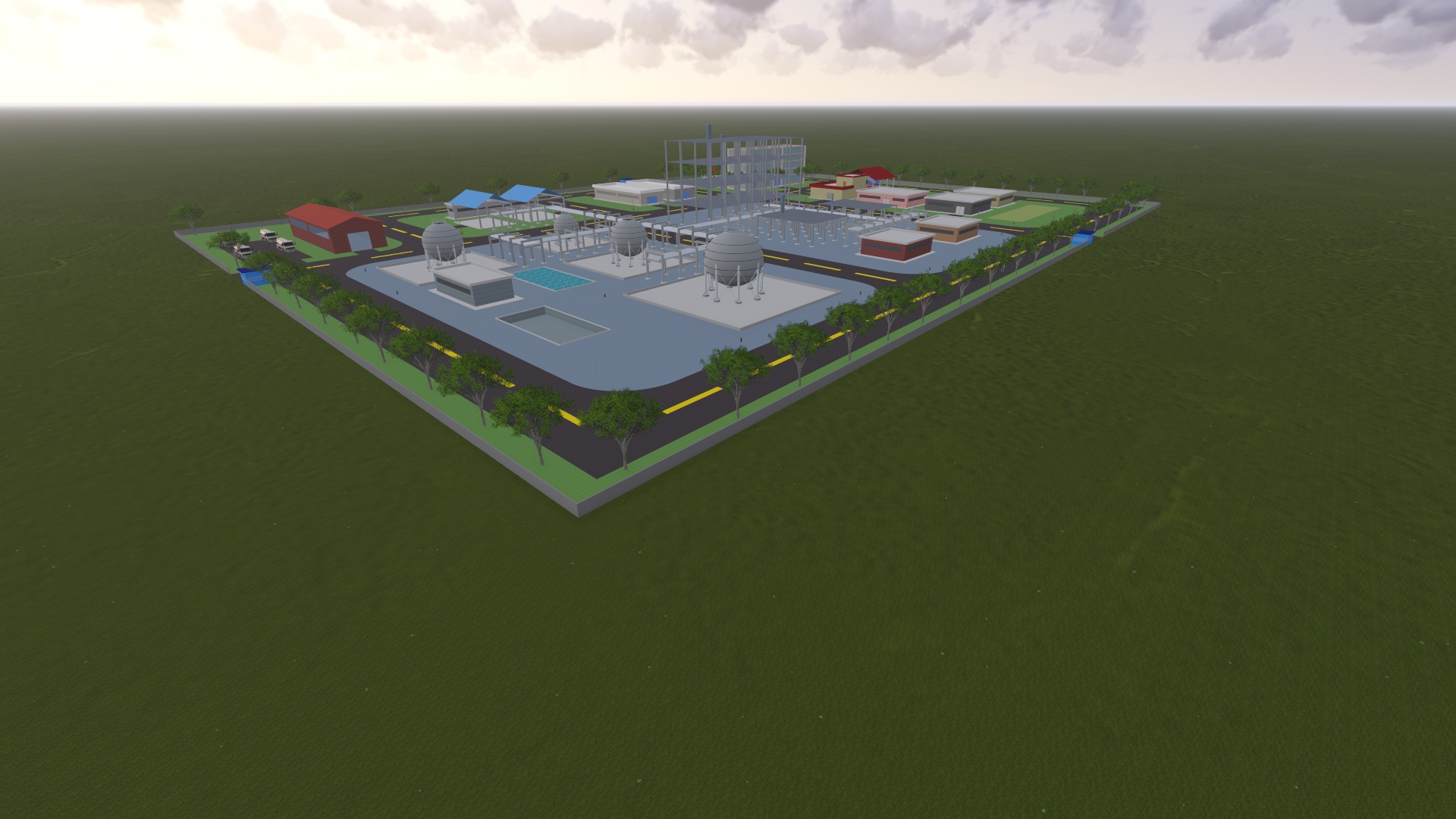

247	3.jpg	434.97K
248	4.jpg	678.10K

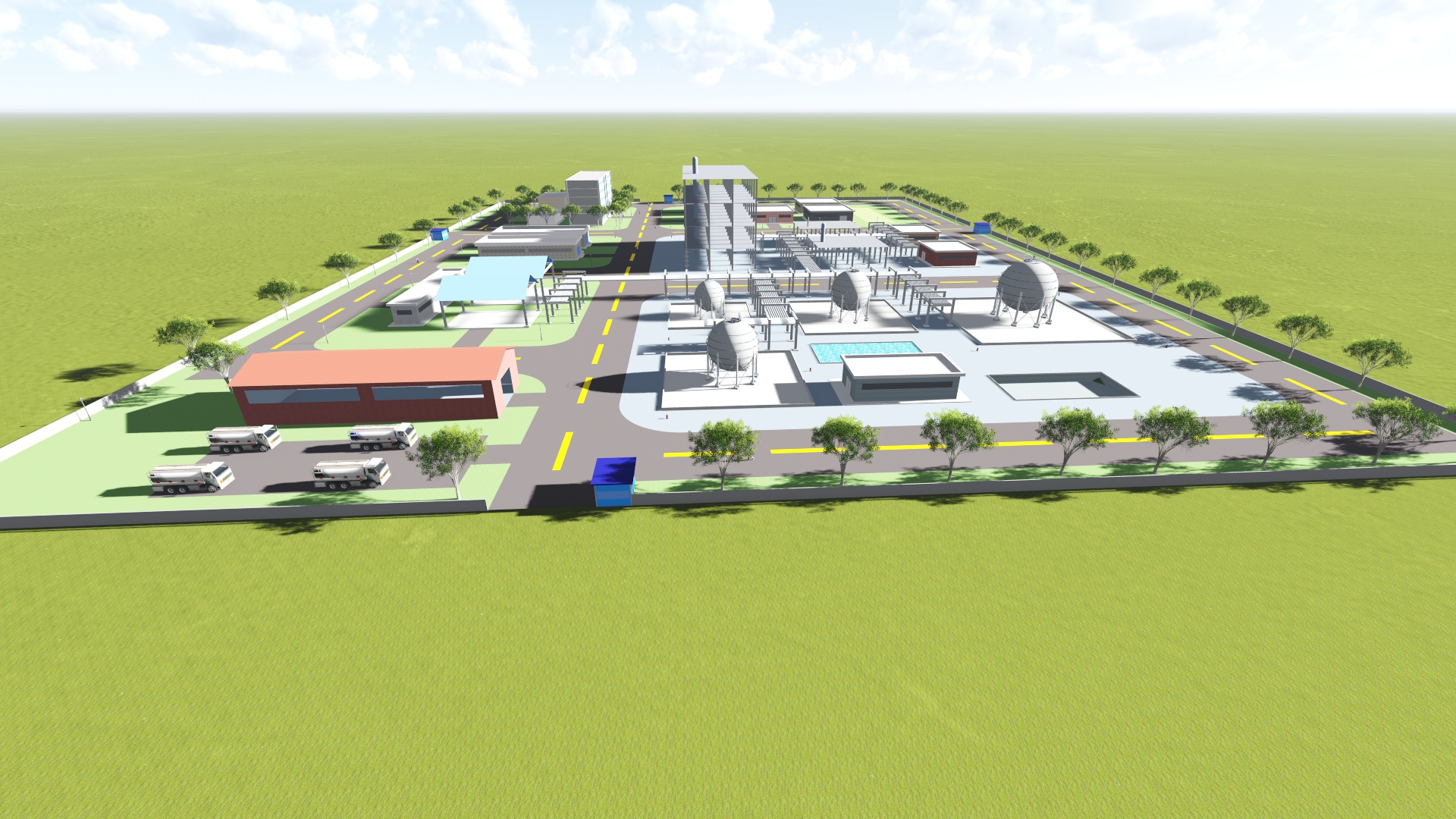

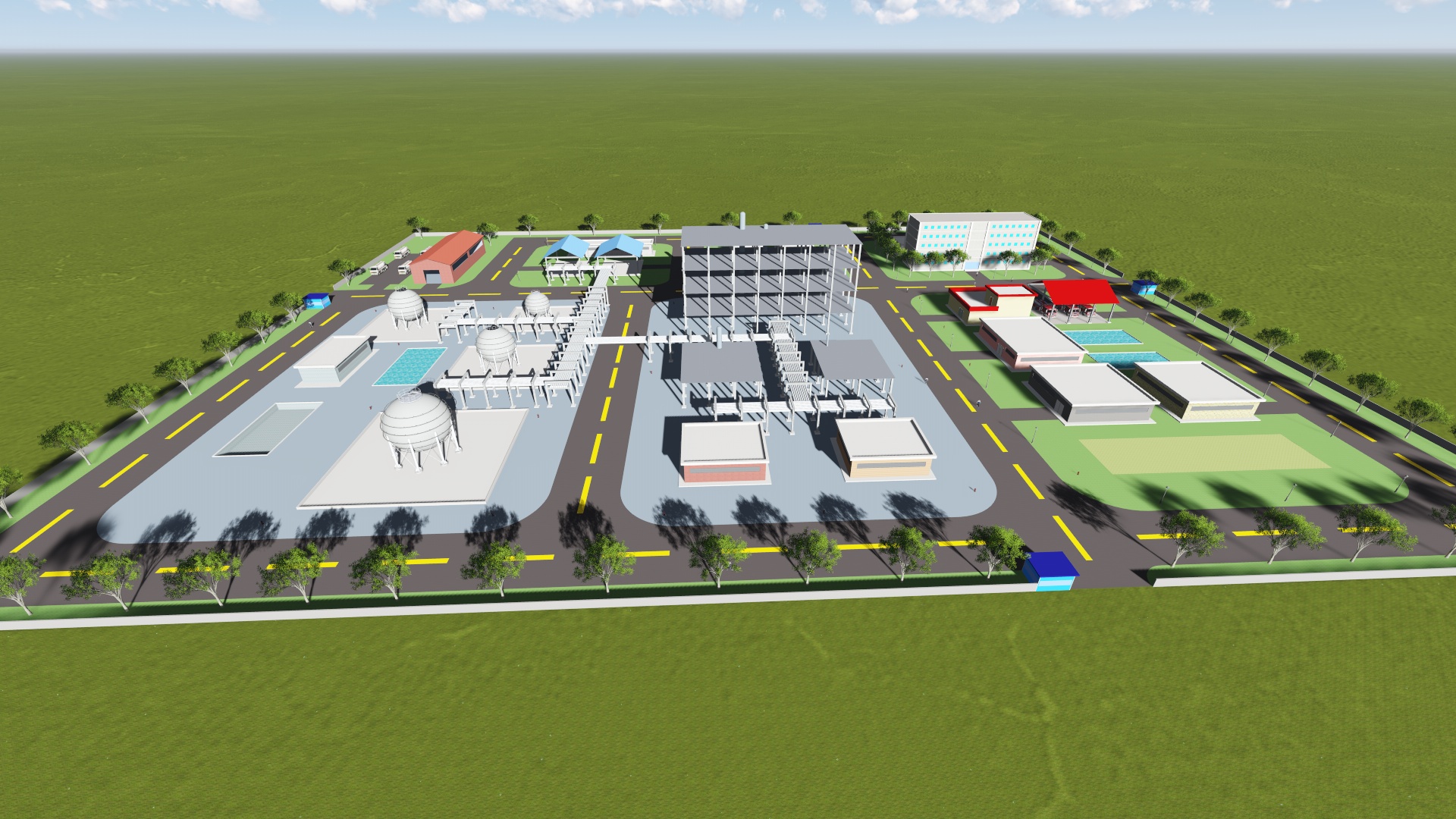

249	5.jpg	645.62K

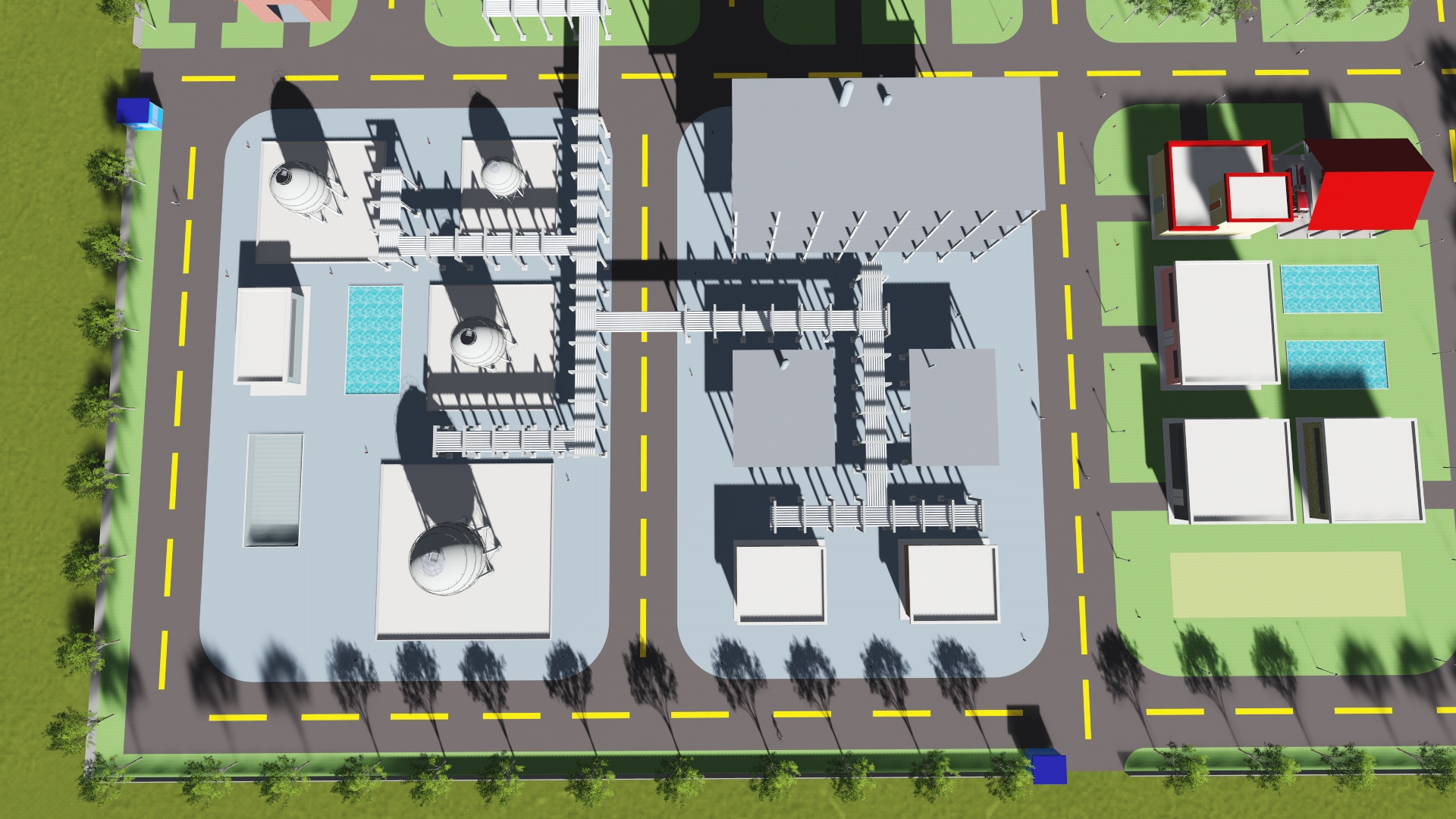

250	6.jpg	553.65K
251	厂区三维渲染.ls5	33.84M
252	正面.jpg	490.86K
