后置游梁式节能型抽油机
（ID:2133420）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 渲染图.jpg | 9.26M |
| 2 | 视频.mp4 | 10.18M |
| 3 | 设计参数.xlsx | 9.74K |
| 4 | 锤头.SLDPRT | 10B |
| 5 | 防护.SLDPRT | 10B |
| 6 | BGHFA6201DD-35.SLDPRT | 202.31K |
| 7 | BGHFB6904VV-35.SLDPRT | 213.58K |
| 8 | NAUO1_2.SLDPRT | 174.96K |
| 9 | NAUO1_3.SLDPRT | 160.52K |
| 10 | NAUO1_5.SLDPRT | 246.83K |
| 11 | NAUO2_3.SLDPRT | 271.25K |
| 12 | S-SBGCA6902ZZ.SLDPRT | 209.01K |
| 13 | 主轴.SLDPRT | 111.65K |
| 14 | 二级轴.SLDPRT | 79.41K |
| 15 | 后置节能型抽油机.SLDASM | 1.28M |
| 16 | 圆柱齿轮30×2.sldprt | 948.22K |
| 17 | 圆柱齿轮42×2.SLDPRT | 1.24M |
| 18 | 大带轮.SLDPRT | 139.94K |
| 19 | 安装板.SLDPRT | 81.70K |
| 20 | 小带轮.SLDPRT | 156.18K |
| 21 | 小锤.SLDPRT | 107.52K |
| 22 | 支撑基础体.SLDPRT | 149.03K |
| 23 | 支撑杆.SLDPRT | 197.54K |
| 24 | 曲柄轴.SLDPRT | 103.89K |
| 25 | 曲柄轴2.SLDPRT | 139.58K |
| 26 | 机架.SLDPRT | 2.06M |
| 27 | 游梁杆.SLDPRT | 179.85K |
| 28 | 电机安装架.SLDPRT | 122.73K |
| 29 | 皮带.sldprt | 32.95K |
| 30 | 转轴.SLDPRT | 114.75K |
| 31 | 连杆转轴.SLDPRT | 121.35K |
| 32 | 铰链.SLDPRT | 118.41K |
| 33 | 锤头.SLDPRT | 111.10K |
| 34 | 防护.SLDPRT | 181.02K |
| 35 | 零件3.SLDPRT | 85.96K |
| 36 | 驱动杆2.SLDPRT | 176.95K |
此图纸下载需要90金币
立即下载
发布者
模型信息
图纸ID：2133420
图纸格式：sldprt,sldasm
文件大小：29.1M
所需金币：90
上传时间：2025-05-18 15:50:08
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2016
标签
图纸简介

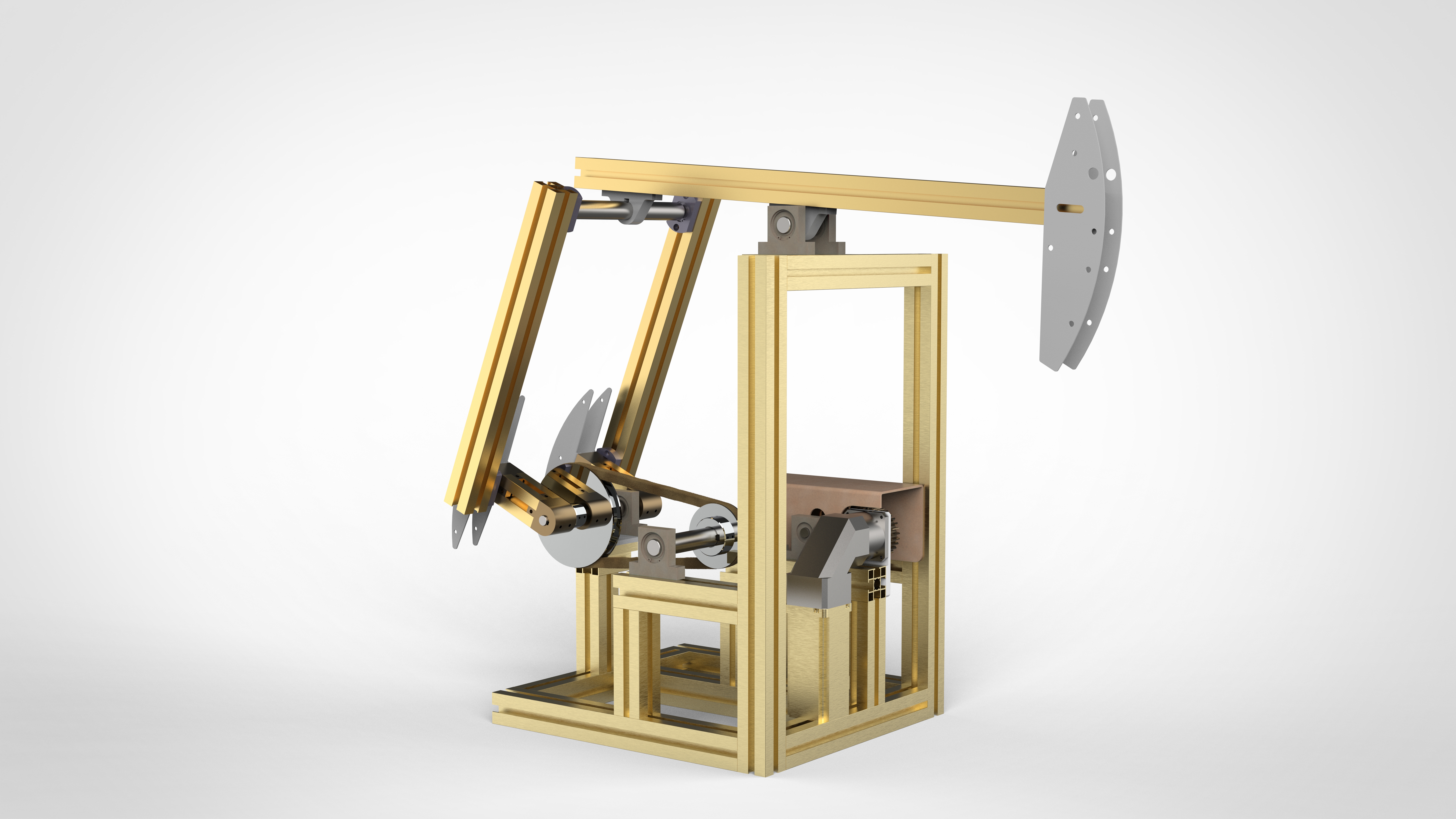

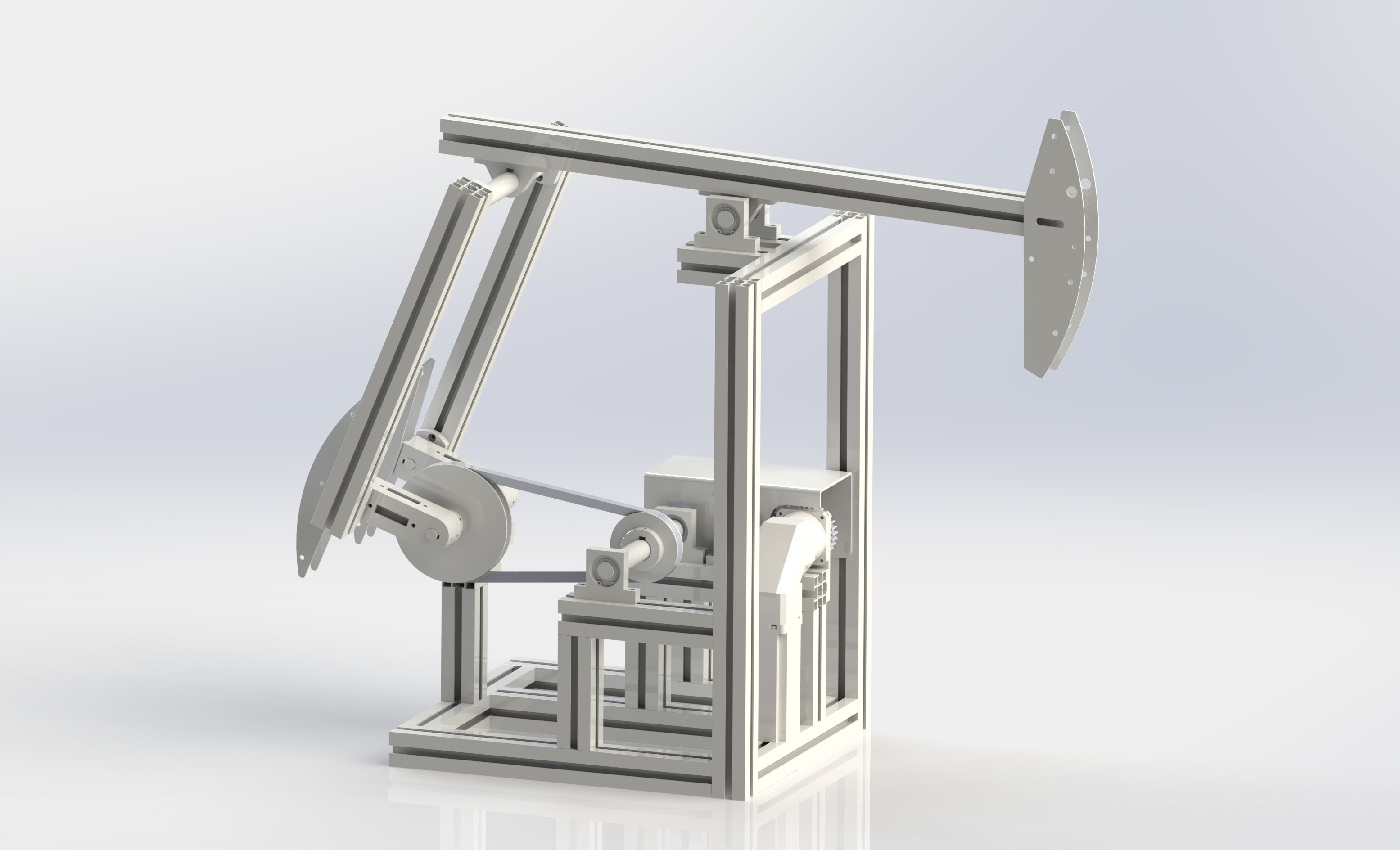

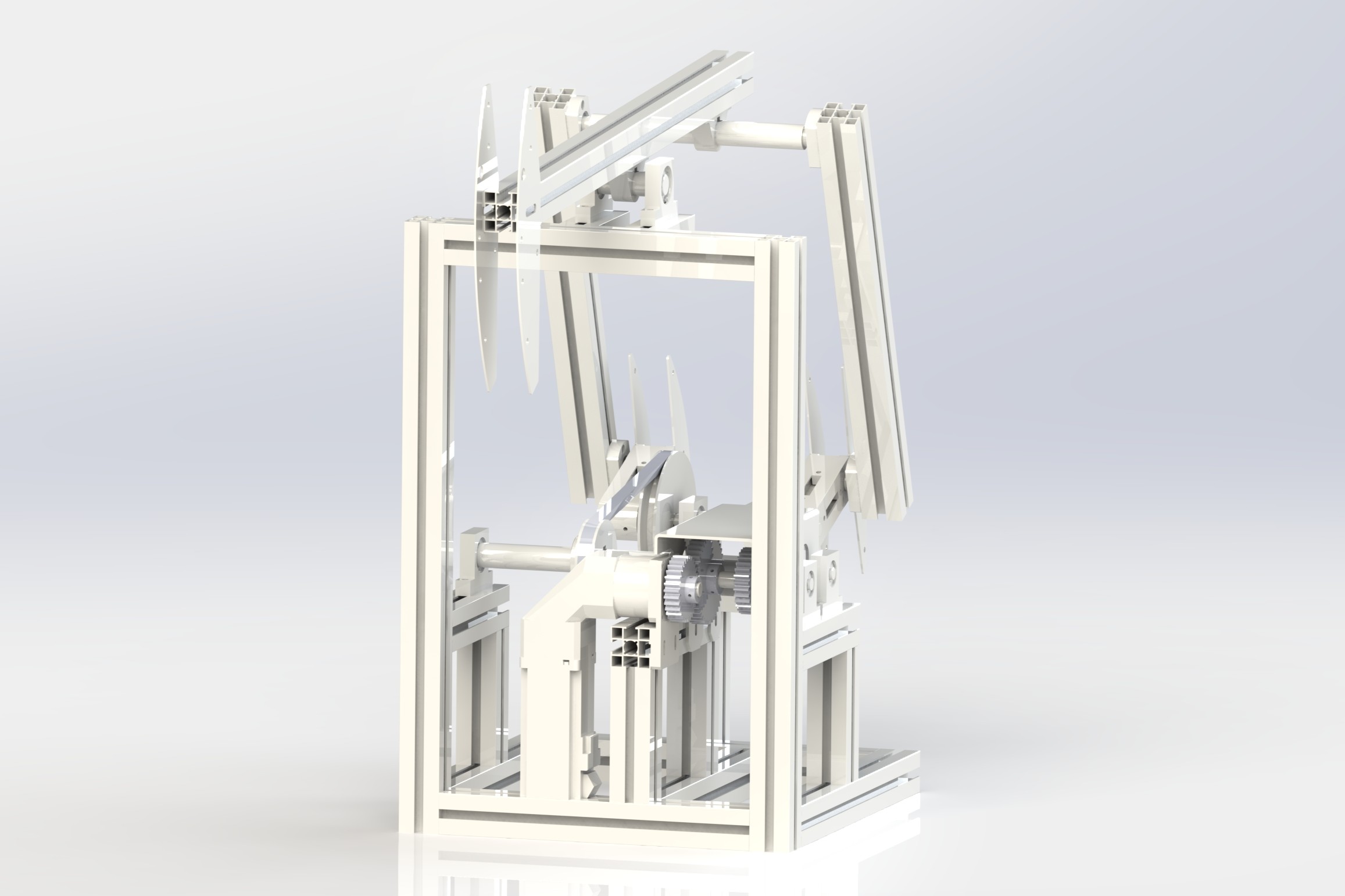

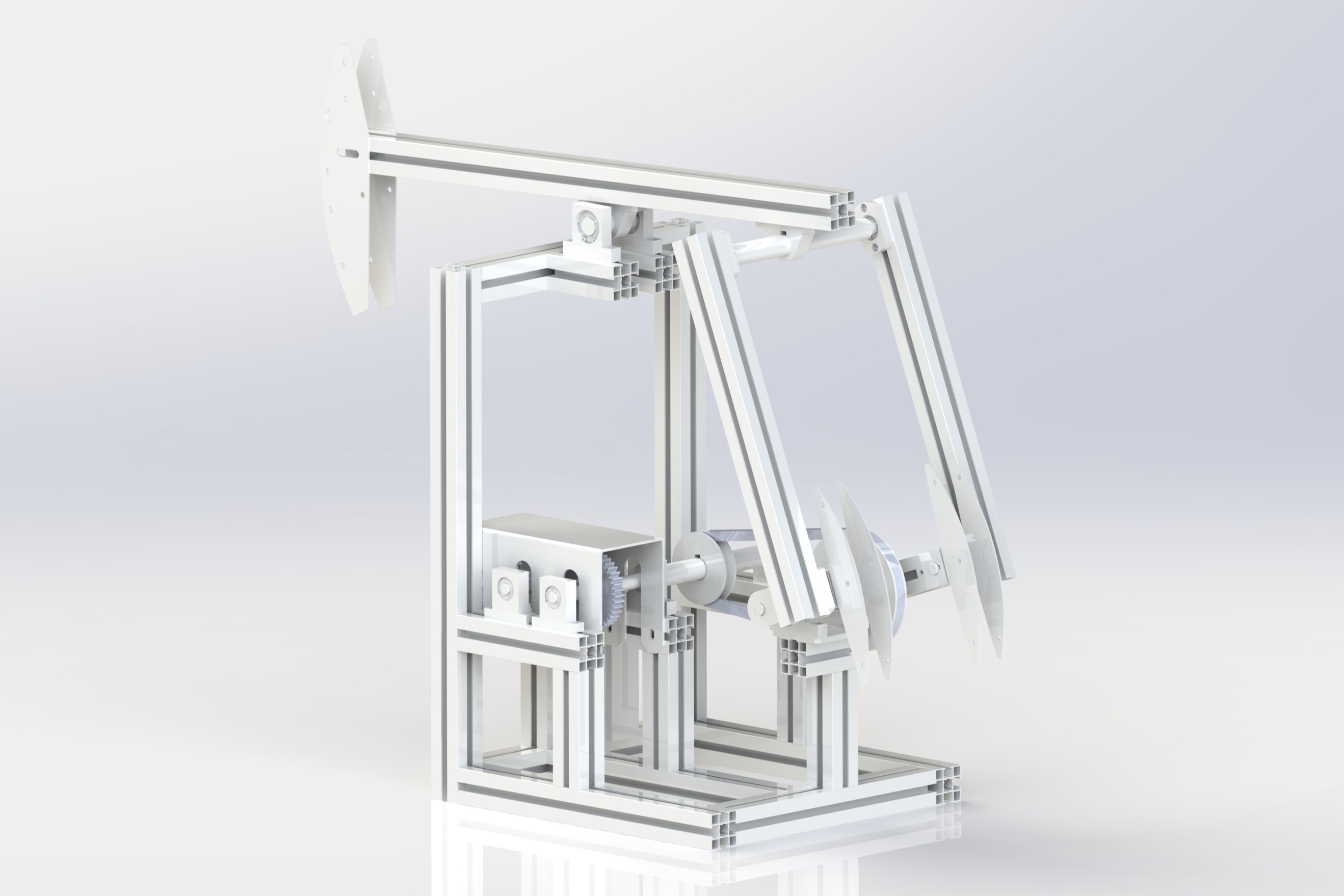

本模型为后置游梁式节能型抽油机
设计参数如下，曲柄半径：1000mm，连杆长度：3800mm，后臂长度：2690mm，基杆长度：4900mm，前臂长度：3980mm，基杆投影：3170mm
结果参数如下，极位夹角：5.95°，上摆角：22.30°，下摆角：-22.17°，最大摆角：44.47°，基杆倾斜角：40.31°，悬点下死点角：8.13°，最小传动角：50.03°，最大压力角：39.97°，冲程：3012.14mm，行程速比系数：1.07
