DN5600水除尘塔（ID:2146922）

机械设备 / 环保设备 / DN5600水除尘塔

©原创

平面图

文件列表

#	文件名称	文件大小
1	1747791113481.zip	2.04M
2	DN5600塔-喷淋层支撑梁组件.dwg	236.21K
3	DN5600塔-除雾器支撑梁组件.dwg	246.87K

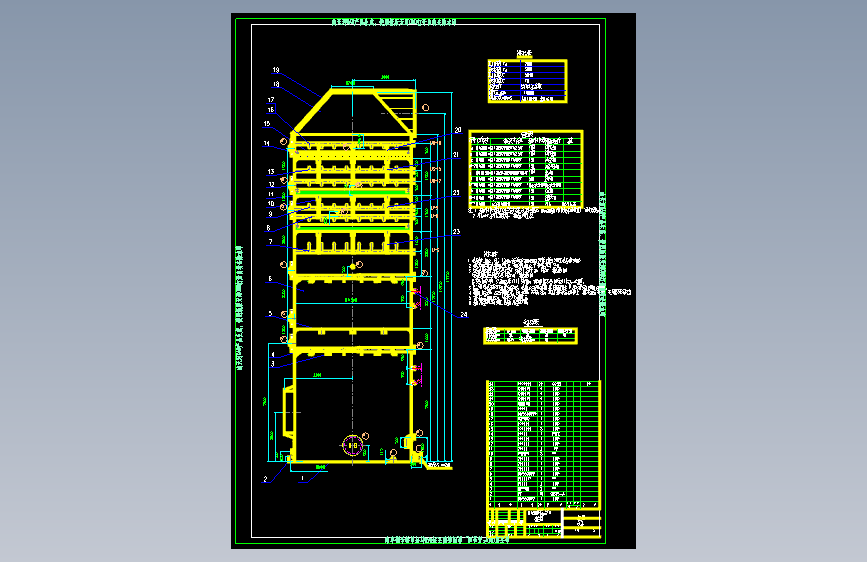

4	DN5600水除尘塔.dwg	444.68K
5	DN5600水除尘塔洗涤喷淋层.dwg	374.26K
6	DN5600水除尘除雾器冲洗一.dwg	384.52K
7	DN5600水除尘除雾器冲洗三.dwg	384.24K
8	DN5600水除尘除雾器冲洗二.dwg	377.42K
9	DN5600水除尘顶层除雾器冲洗支撑组件.dwg	313.67K
10	地锚.dwg	109.98K
11	除雾器.dwg	139.76K

此图纸下载需要38金币

立即下载

发布者

自由的玫瑰

创作: 416

粉丝: 0

加入时间：2025-04-16

私信

关注

模型信息

图纸格式：dwg

文件大小：2.09M

所需金币：38

上传时间：2025-05-21 09:31:58

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

玻璃钢

水除尘塔

图纸简介

1、每台设备配2层平板除雾器（带钩、片间距不得小于20），材质PP，并配4层冲洗；每台设备配1层丝网除雾器，材质PTFE，并配2层冲洗；除雾器冲洗泵参数：流量60立方米/小时，扬程40m，满负荷时除雾器冲洗每2小时完成一次循环。2、设备设计、制作、检验、验收执行标准HG/T20696-2018《玻纤维增强塑料化工设备设计规定》3、设备壳体采用立式缠绕成型工艺，筒体分两段制作，平端对接为一个整体。
