数控蜗轮蜗杆端齿液压分度台工作台（ID:2171060）

设备部件 / 传动部件 / 数控蜗轮蜗杆端齿液压分度台工作台

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17480143245137.zip	55.43M
2	设计说明书.doc	8.71M
3	主轴连接座-A3.DWG	233.32K
4	动端齿-A3.DWG	276.65K
5	压盖-A3.dwg	104.41K
6	圆柱齿轮120×4-A3.DWG	354.59K
7	壳体-A3.dwg	125.81K
8	定齿轮_A3.DWG	264.54K
9	工作台-A3.dwg	119.59K
10	数控立轴式端齿液压分度台设计-A0.DWG	682.30K
11	端齿法兰座-A2.DWG	260.64K
12	蜗l轮轴_A2.DWG	260.09K
13	蜗杆1×5-A3.DWG	226.54K
14	蜗杆轴承座-A4.DWG	218.15K
15	蜗轮20×5-A3.DWG	251.72K

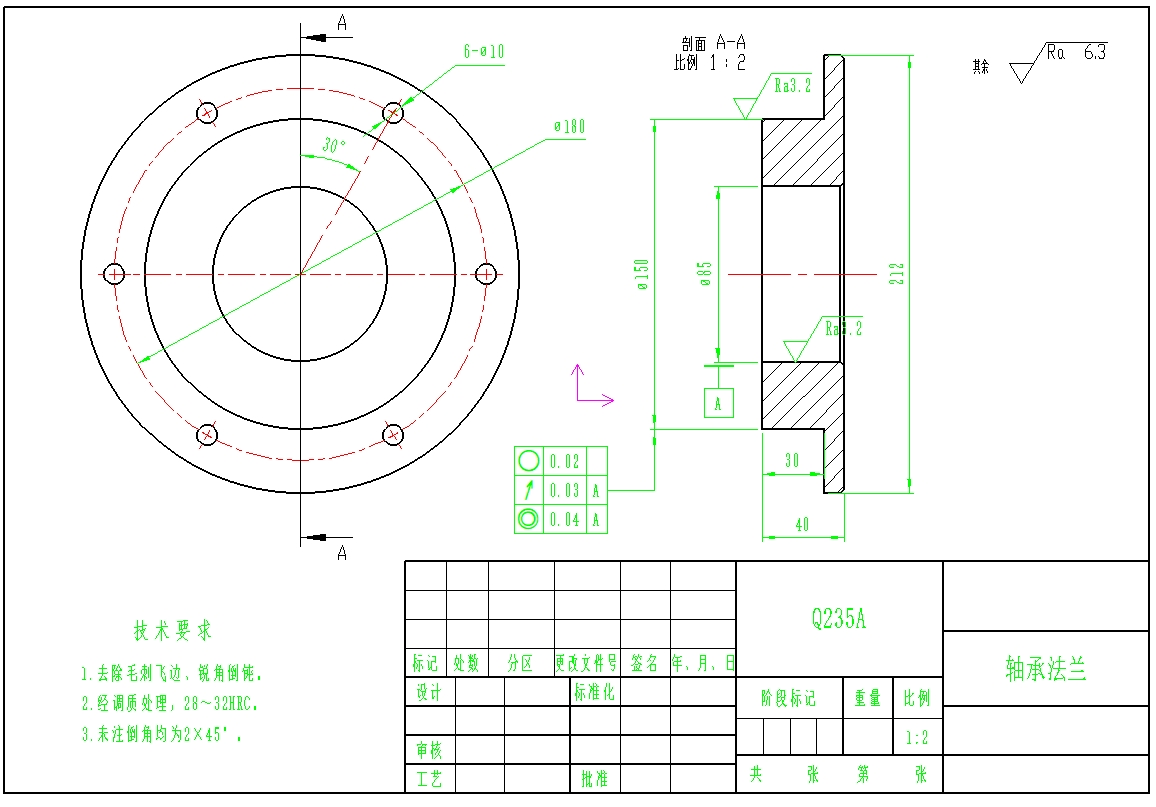

16	轴承法兰-A4.DWG	218.42K
17	过渡套筒-A3.DWG	217.00K
18	齿轮30×4-A3.DWG	227.87K
19	40B-25-0.sldasm	138.70K
20	BM-D160.sldprt	473.08K
21	deepgrooveballbearingsgb.sldprt	280.34K
22	F_HSG_40_B_25.step.sldprt	39.37K
23	hexagonheadbolts--productgradecgb.sldprt	109.79K
24	hexnutsstyle1-gradesabgb.sldprt	100.42K
25	thrustballbearingsgb.sldprt	243.43K
26	~$40B-25-0.sldasm	6B
27	~$BM-D160.sldprt	6B
28	~$deep groove ball bearings gb.sldprt	6B
29	~$F_HSG_40_B_25.step.sldprt	6B
30	~$thrust ball bearings gb.sldprt	6B
31	~$上定齿轮.SLDPRT	6B
32	~$主轴.SLDPRT	6B
33	~$主轴连接座.SLDPRT	6B
34	~$压盖.SLDPRT	6B
35	~$压盖1.SLDPRT	6B
36	~$圆柱齿轮120×4.SLDPRT	6B
37	~$圆柱齿轮30×4.SLDPRT	6B
38	~$套筒.SLDPRT	6B
39	~$定齿轮.SLDPRT	6B
40	~$工作台.SLDPRT	6B
41	~$工作部件.SLDASM	6B
42	~$底座.SLDPRT	6B
43	~$数控立轴式端齿液压分度台设计.SLDASM	6B
44	~$端齿法兰座.SLDPRT	6B
45	~$蜗杆1×5.SLDPRT	6B
46	~$蜗杆轴承座.SLDPRT	6B
47	~$蜗轮20×5.SLDPRT	6B
48	~$轴.SLDPRT	6B
49	~$轴承法兰.SLDPRT	6B
50	~$铜套.SLDPRT	6B
51	~$零件2.SLDPRT	6B
52	~$零件3.SLDPRT	6B
53	~$零件4.SLDPRT	6B
54	~$零件5.SLDPRT	6B
55	~$零件9.SLDPRT	6B
56	上定齿轮.SLDDRW	424.58K
57	上定齿轮.SLDPRT	392.41K
58	主轴.SLDPRT	163.35K
59	主轴连接座.SLDDRW	241.82K
60	主轴连接座.SLDPRT	160.37K
61	动端齿.SLDDRW	494.92K
62	压盖.SLDPRT	46.16K
63	压盖1.SLDPRT	54.45K
64	圆柱齿轮120×4.SLDDRW	879.85K
65	圆柱齿轮120×4.SLDPRT	1.01M
66	圆柱齿轮30×4.SLDDRW	297.26K
67	圆柱齿轮30×4.SLDPRT	313.57K
68	套筒.SLDDRW	175.16K
69	套筒.SLDPRT	115.84K
70	定齿轮.SLDPRT	436.42K
71	工作台.SLDPRT	237.87K
72	工作部件.SLDASM	1.36M
73	底座.SLDPRT	333.66K
74	数控立轴式端齿液压分度台设计.SLDASM	3.05M
75	数控立轴式端齿液压分度台设计.SLDDRW	8.97M
76	数控立轴式端齿液压分度台设计.STEP	26.94M
77	端齿法兰座.SLDDRW	344.58K
78	端齿法兰座.SLDPRT	223.20K
79	蜗杆1×21.SLDPRT	1005.38K
80	蜗杆1×5.SLDDRW	490.69K
81	蜗杆1×5.SLDPRT	544.93K
82	蜗杆轴.SLDDRW	280.41K
83	蜗杆轴承座.SLDDRW	171.35K
84	蜗杆轴承座.SLDPRT	114.58K
85	蜗轮20×5.SLDDRW	1.84M
86	蜗轮20×5.SLDPRT	2.97M
87	蜗轮56×2.SLDPRT	4.96M
88	蜗轮轴.SLDDRW	280.61K
89	轴.SLDPRT	204.47K
90	轴承法兰.SLDDRW	194.23K
91	轴承法兰.SLDPRT	125.51K
92	铜套.SLDPRT	41.32K
93	零件2.SLDPRT	112.73K
94	零件3.SLDPRT	122.62K
95	零件4.SLDPRT	99.47K
96	零件5.SLDPRT	107.63K
97	零件9.SLDPRT	750.42K

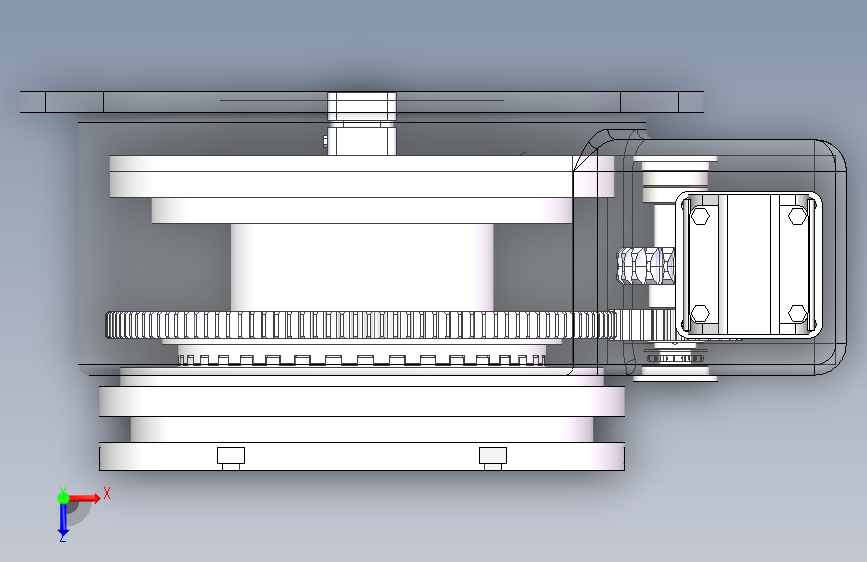

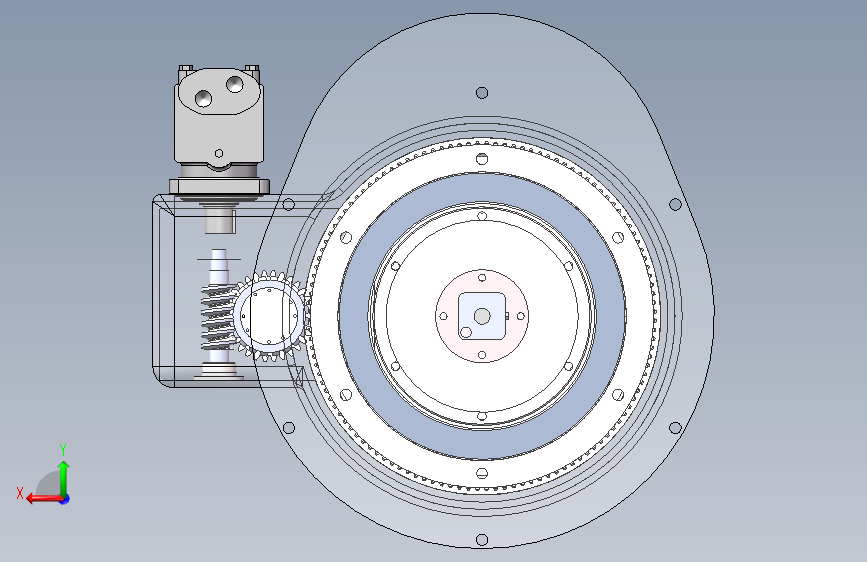

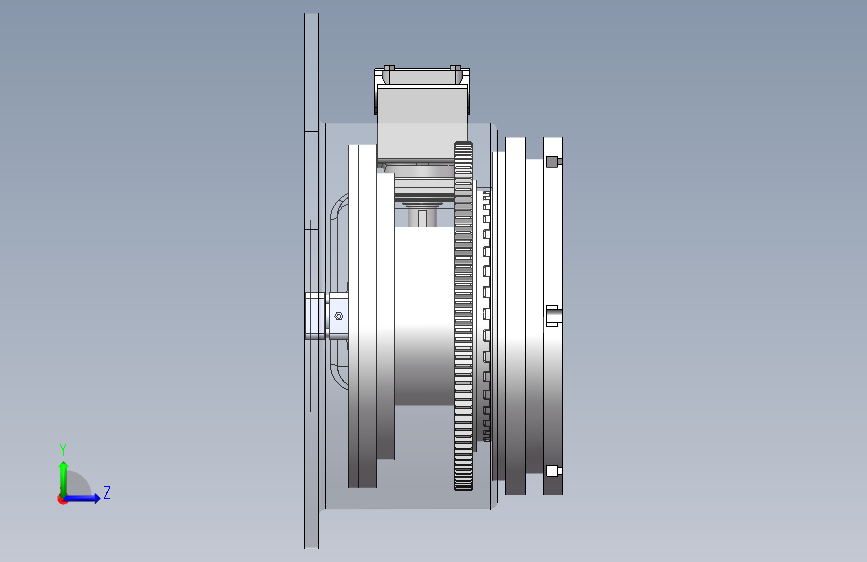

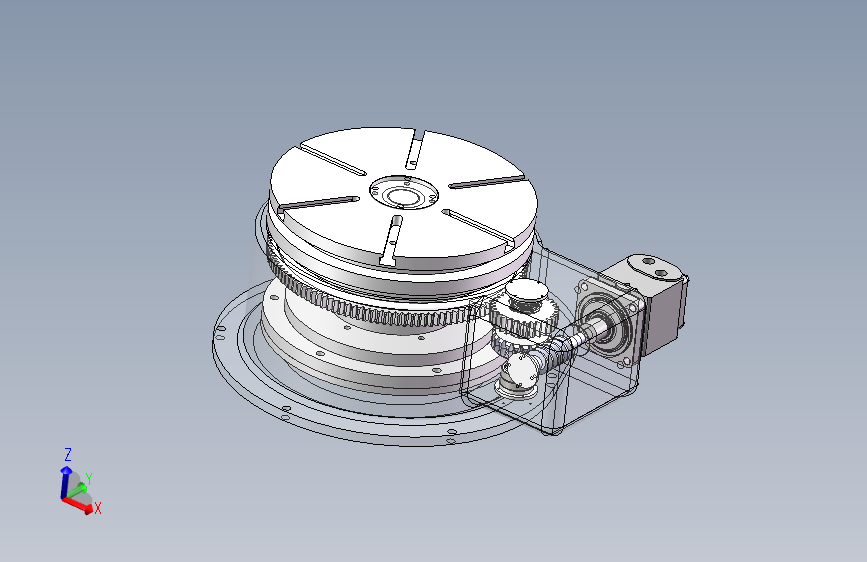

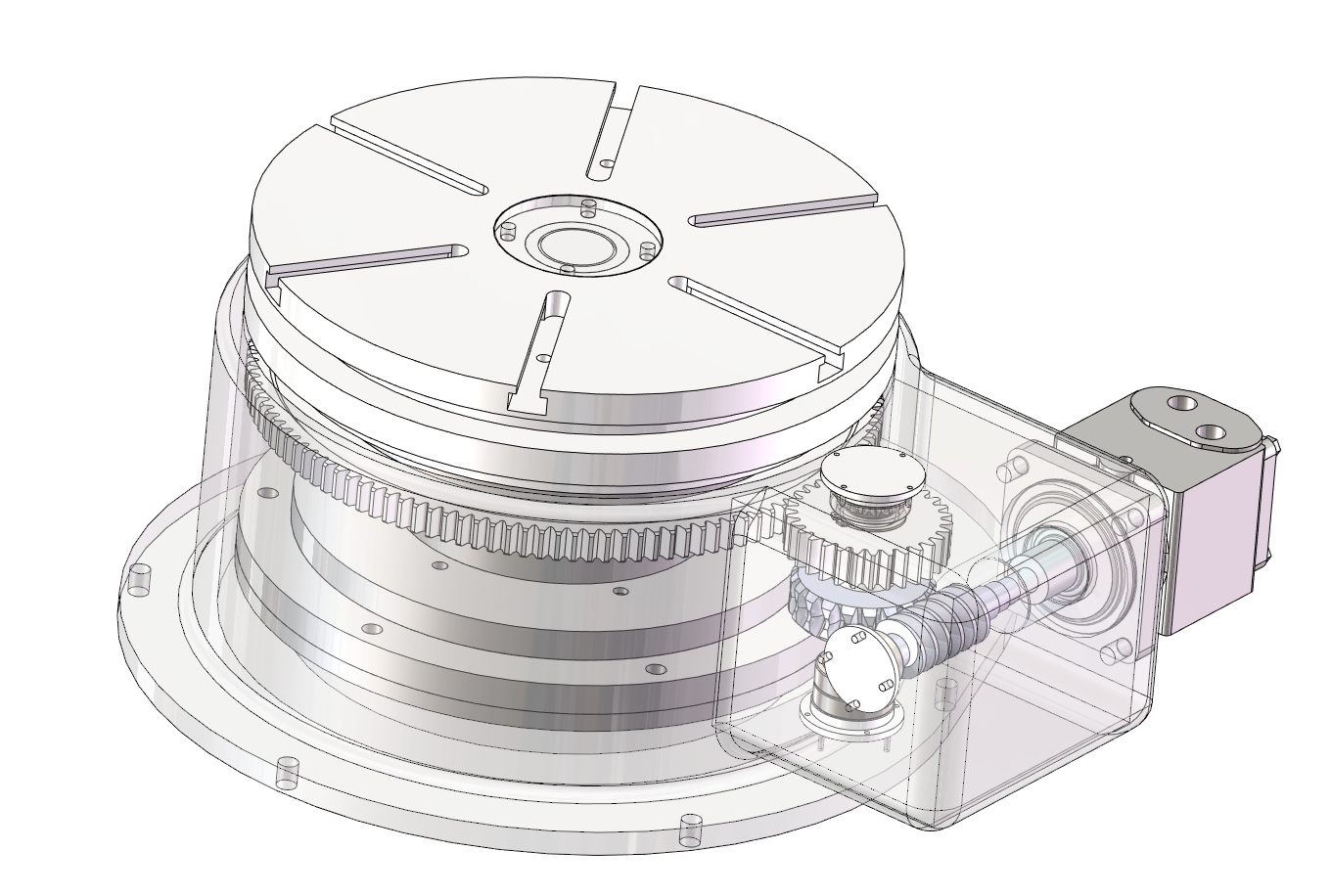

98	三维模型.png	377.94K

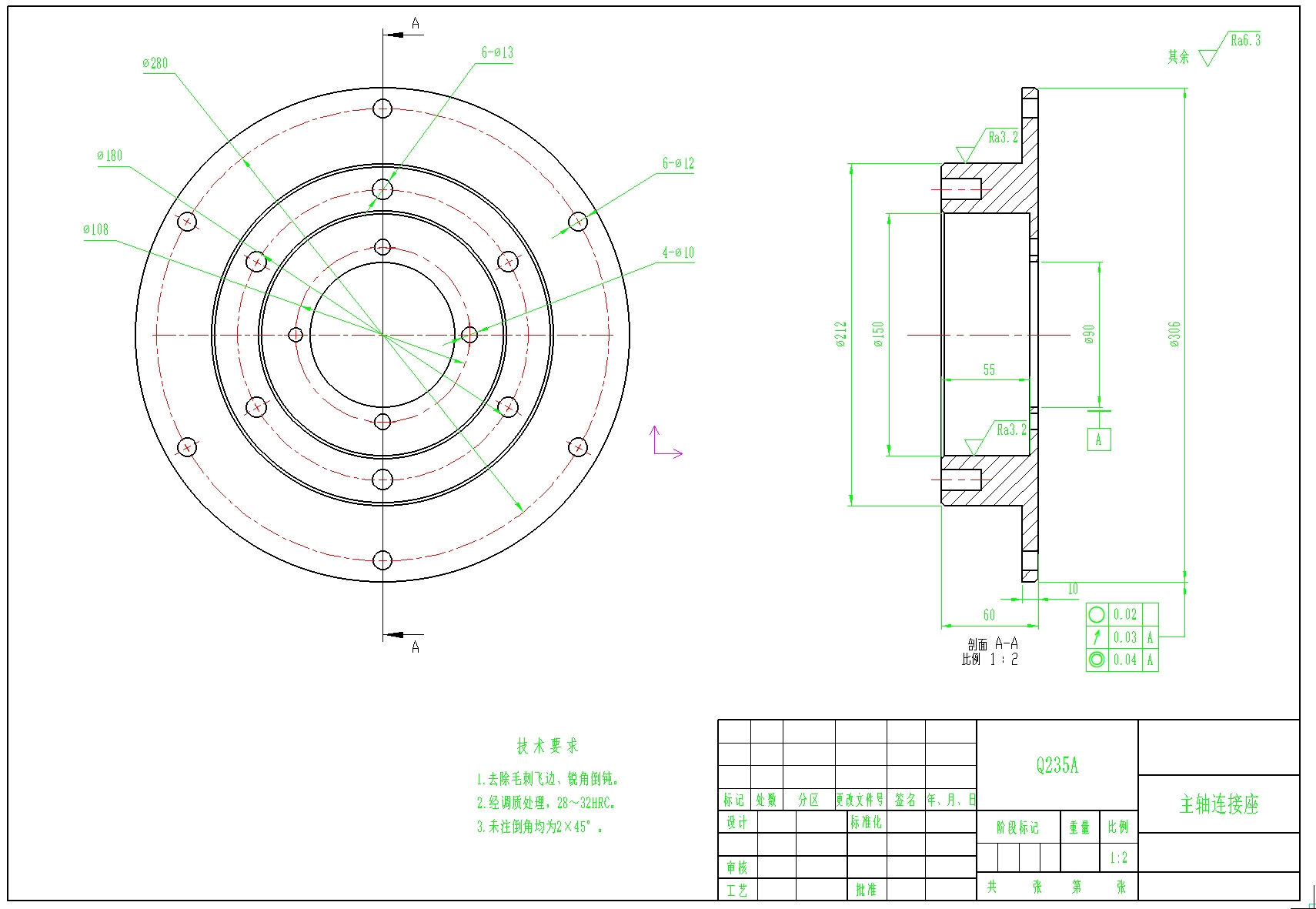

99	主轴连接座.png	358.73K
100	二维图总览.png	530.16K

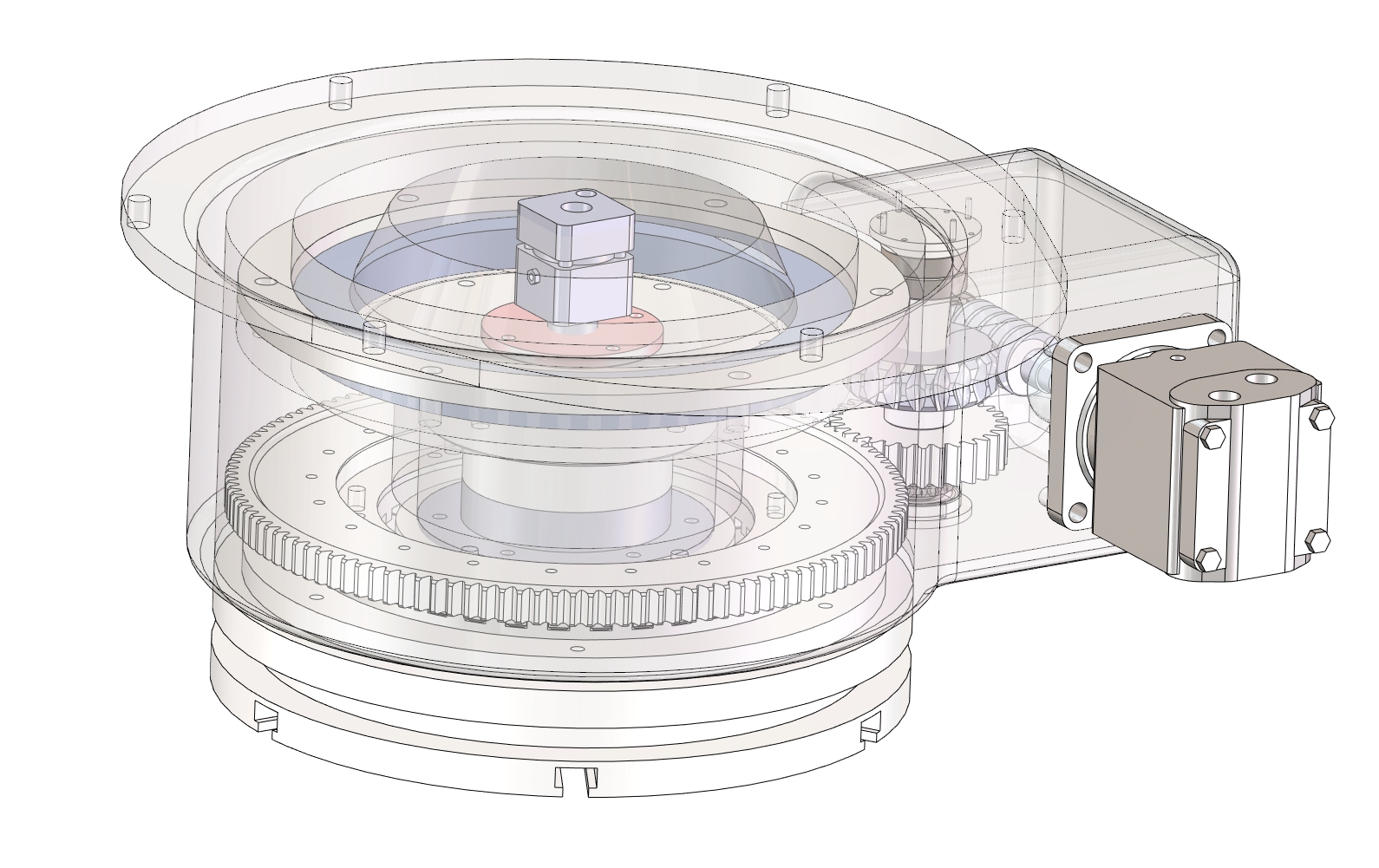

101	内部结构详细图.png	528.43K
102	分度盘.png	345.96K

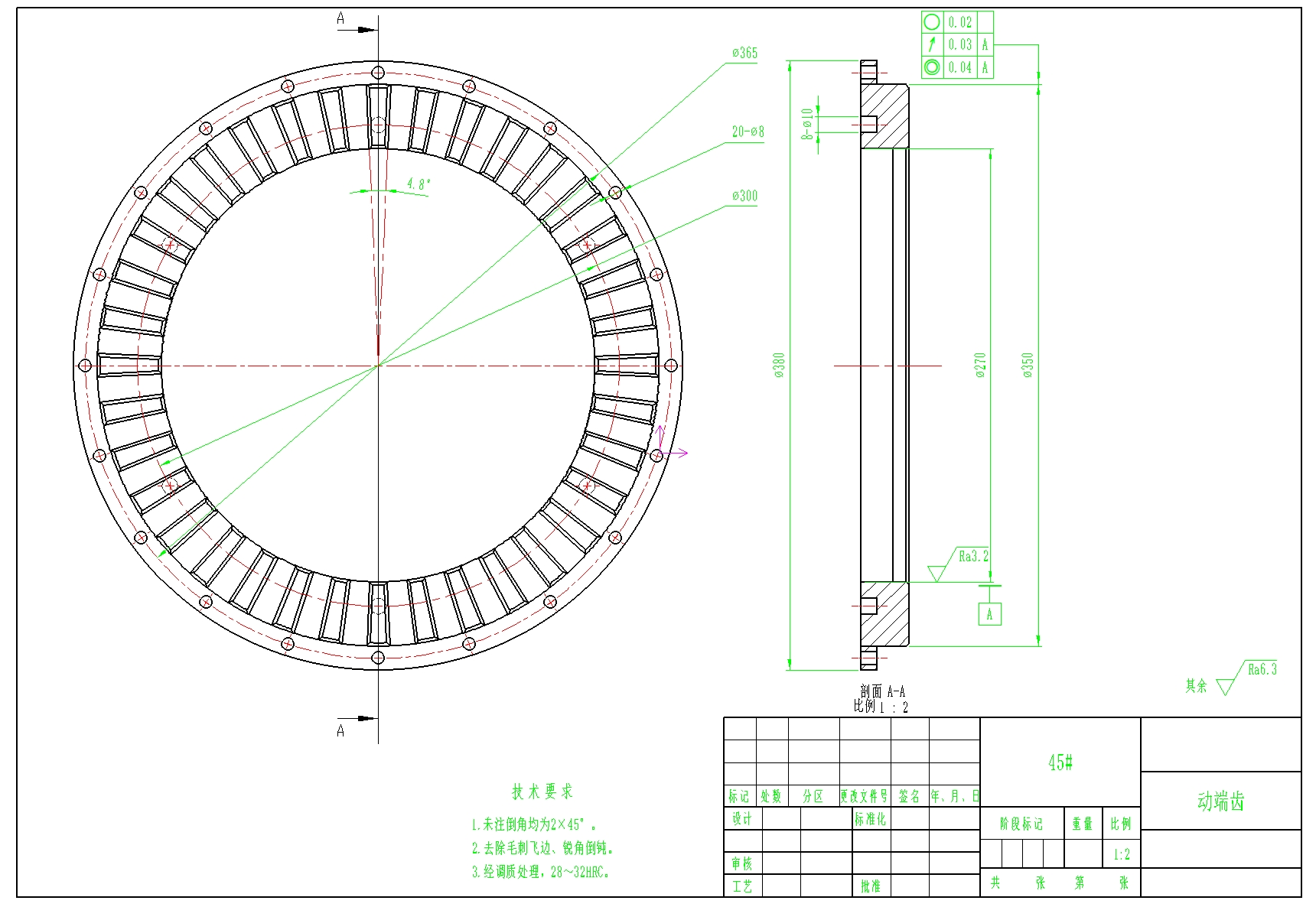

103	动端齿.png	430.98K

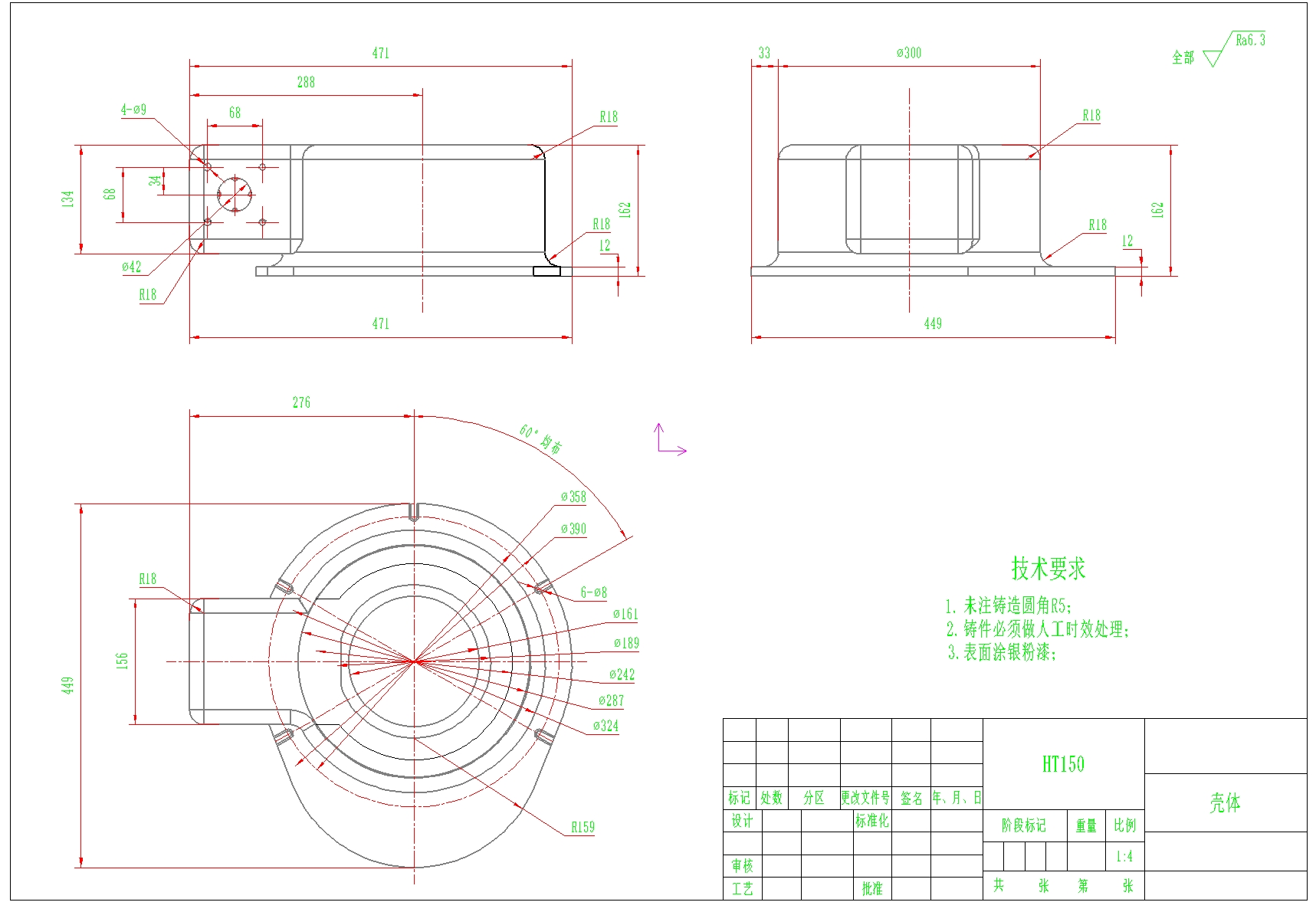

104	壳体.png	356.27K

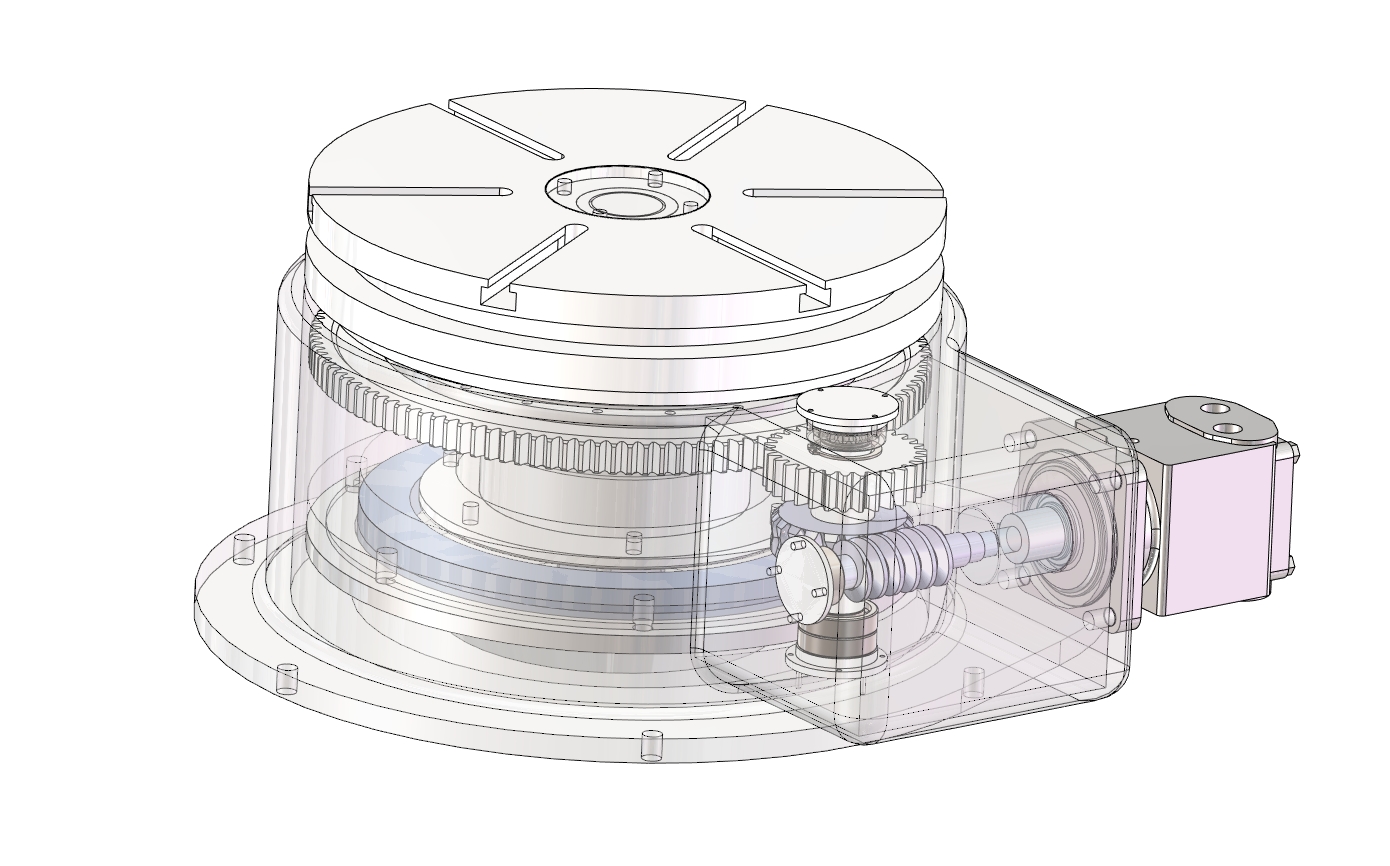

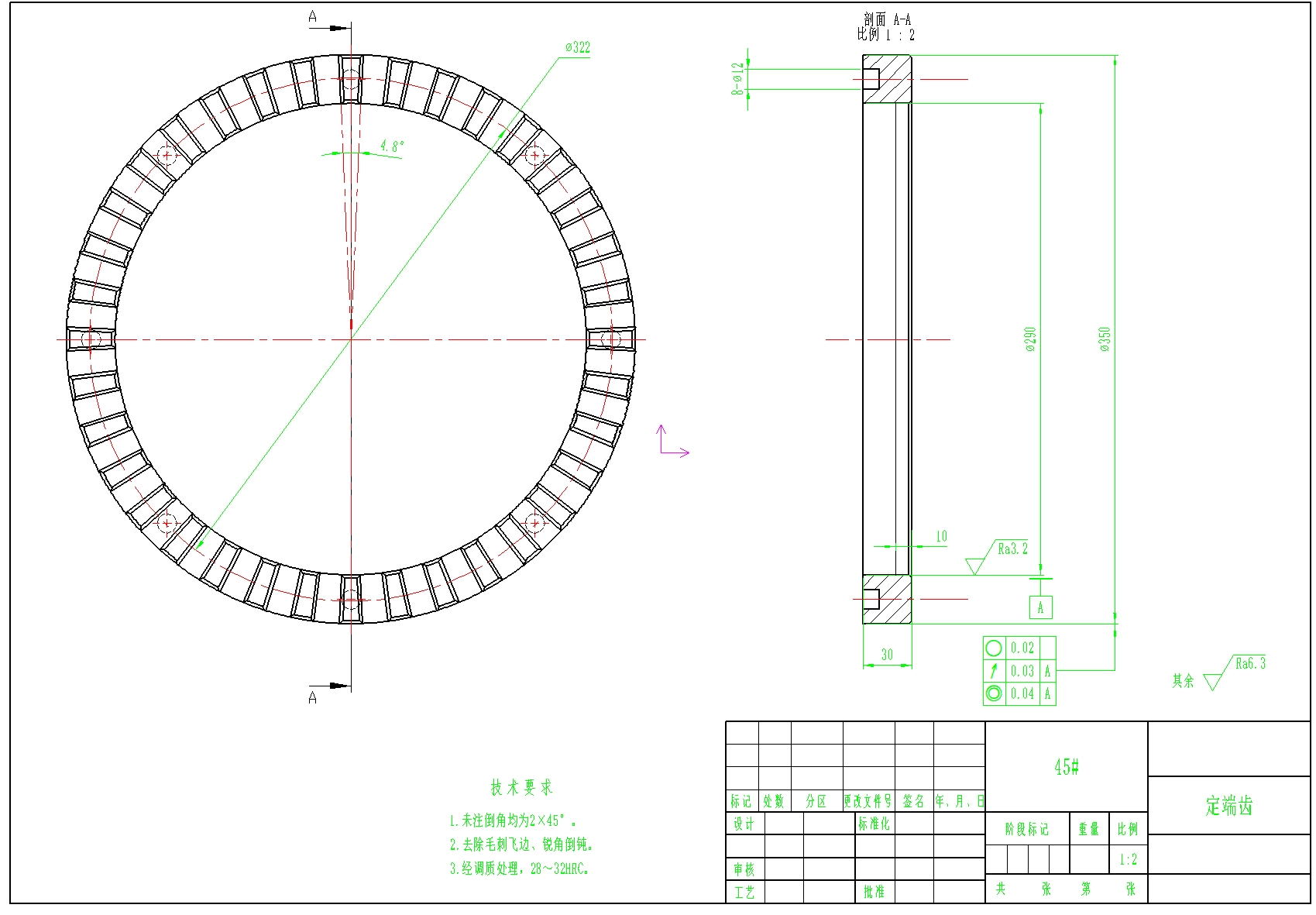

105	定齿轮.png	326.34K

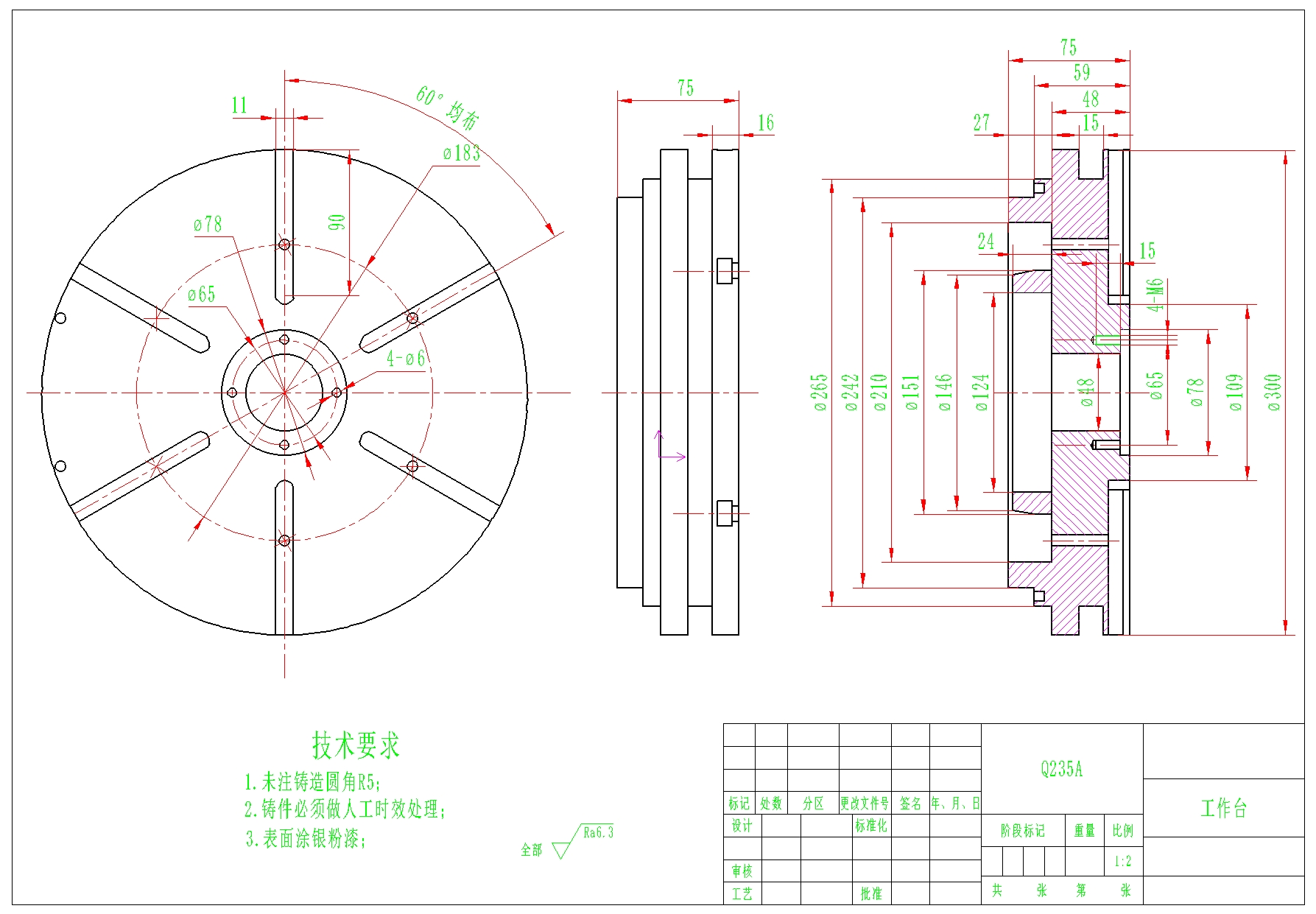

106	工作台.png	453.57K

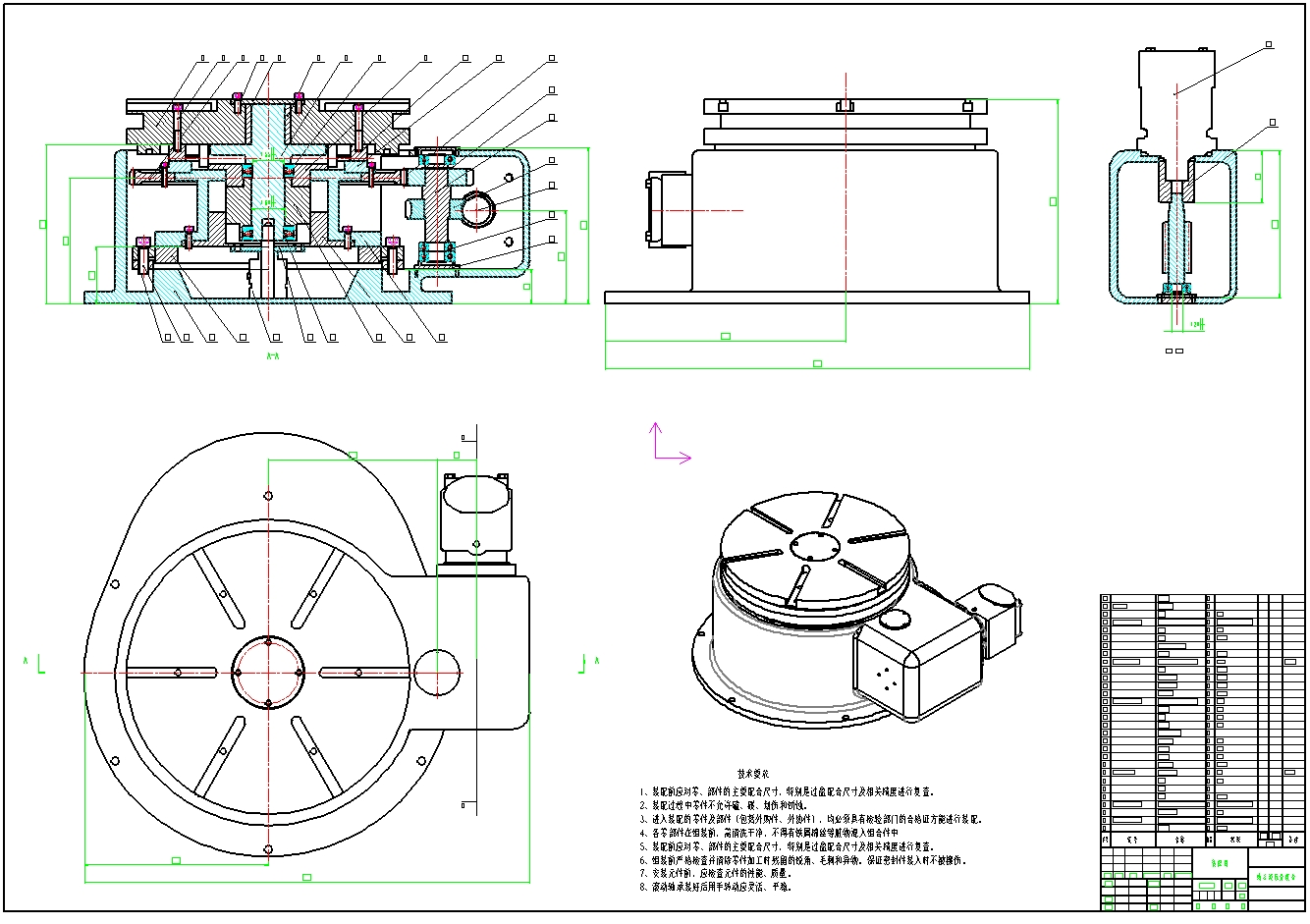

107	总装配二维图.png	373.72K

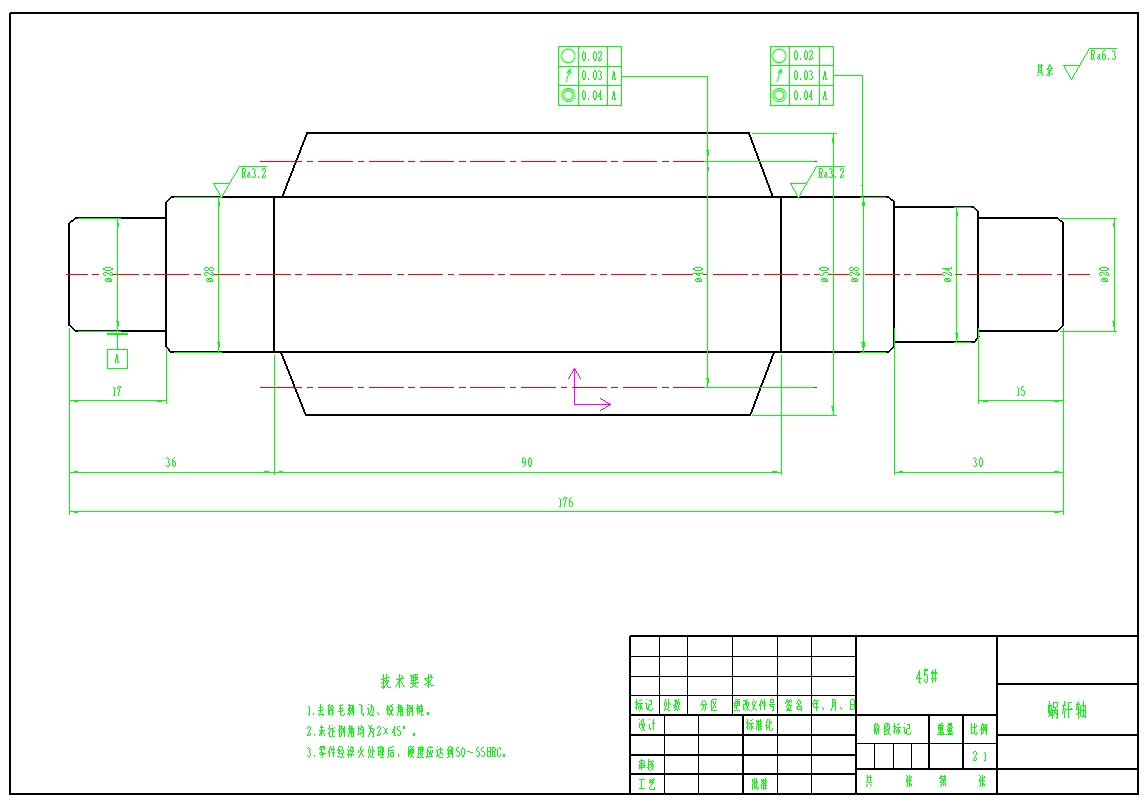

108	蜗杆.png	135.90K

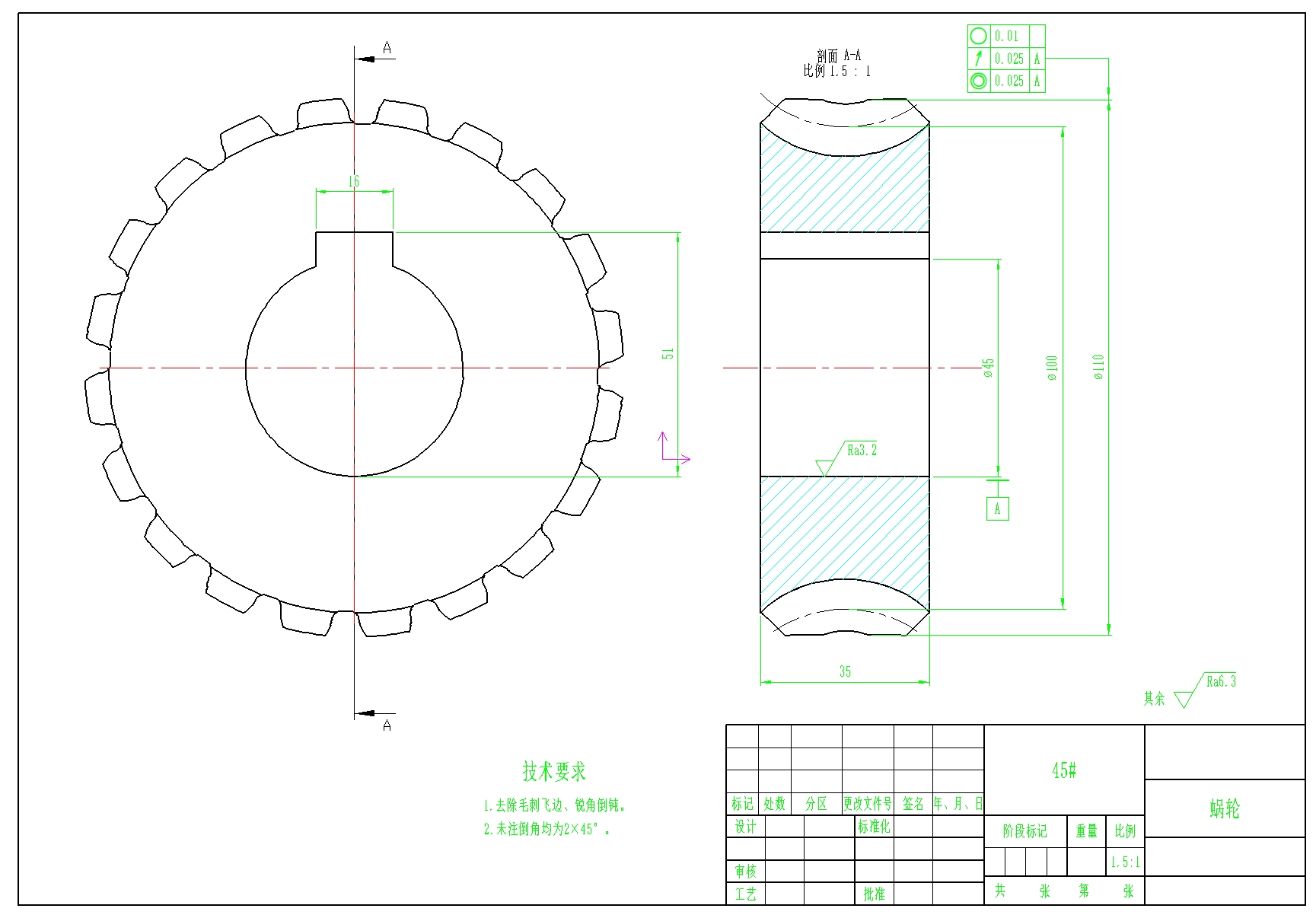

109	蜗轮.png	297.42K

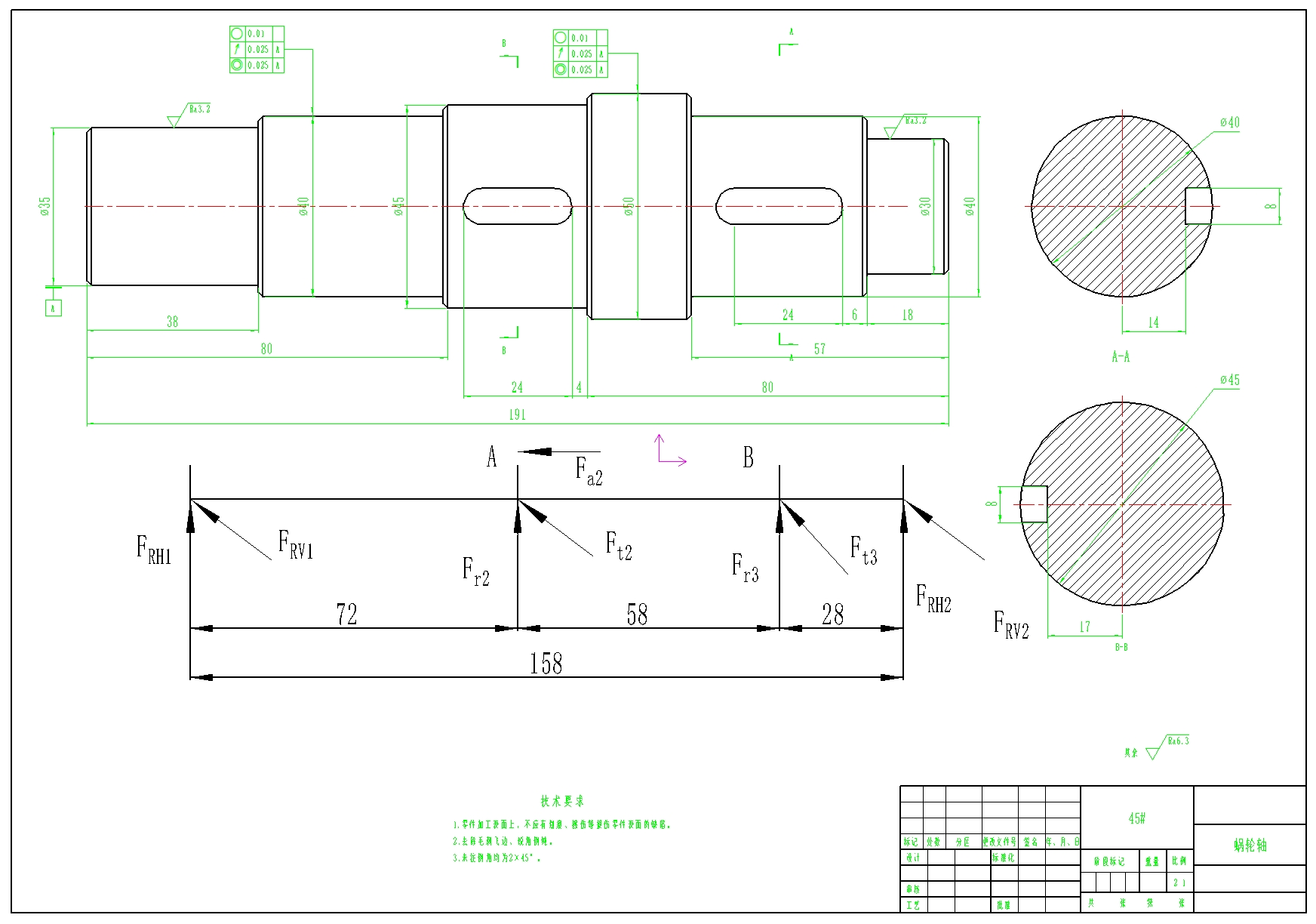

110	蜗轮轴.png	345.48K

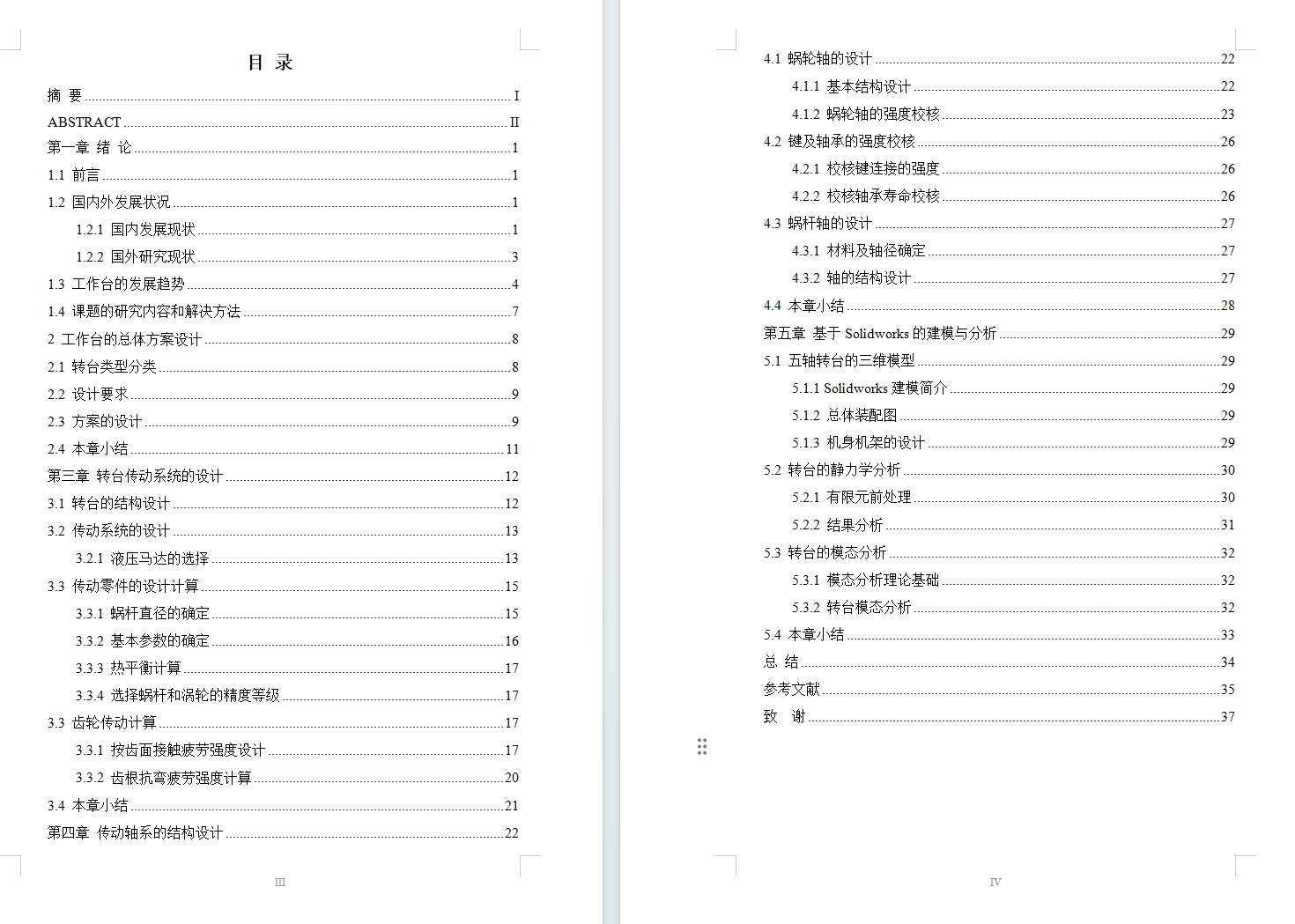

111	说明书目录.png	423.03K
