JGCK058-000 基于薄型气缸的阻挡组件
（ID:2188262）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | AirTAC节流阀PTL601A-S.SLDPRT | 144.67K |
| 2 | AirTAC薄型气缸SDA40x30SDMSG.SLDASM | 209.07K |
| 3 | JGCK058-000基于薄型气缸的阻挡组件.SLDASM | 442.26K |
| 4 | JGCK058-000基于薄型气缸的阻挡组件.smg | 127.08K |
| 5 | JGCK058-000基于薄型气缸的阻挡组件.STEP | 1.91M |
| 6 | JGCK058-000基于薄型气缸的阻挡组件.x_t | 631.89K |
| 7 | JGCK058-001.sldprt | 46.66K |
| 8 | JGCK058-002.sldprt | 203.94K |
| 9 | JGCK058-003.sldprt | 50.85K |
| 10 | JGCK058-004.sldprt | 100.38K |
| 11 | JGCK058-005.sldprt | 64.26K |
| 12 | SDA40x30SDMSG01.sldprt | 82.75K |
| 13 | SDA40x30SDMSG02.sldprt | 25.53K |
| 14 | SDA40x30SDMSG03.sldprt | 34.42K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：2188262
图纸格式：sldprt,sldasm,step,x_t
文件大小：1.99M
所需金币：30
上传时间：2025-05-27 21:20:12
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
薄型气缸
阻挡组件
图纸简介

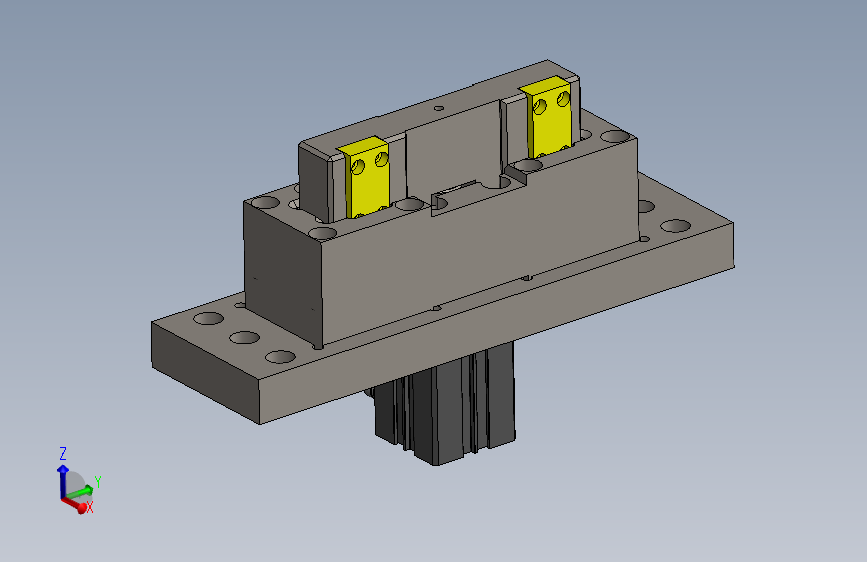

基于薄型气缸的阻挡组件主要由薄型气缸本体、阻挡块（或挡杆）、弹簧、控制阀以及必要的连接件和附件组成。薄型气缸的结构紧凑、重量轻，占用空间小，非常适合用于安装空间受限的场合。阻挡块用于直接阻挡物体或托盘的前进，弹簧则用于在未通气时保持阻挡状态，控制阀用于控制压缩空气的进出，从而控制气缸的运动。
