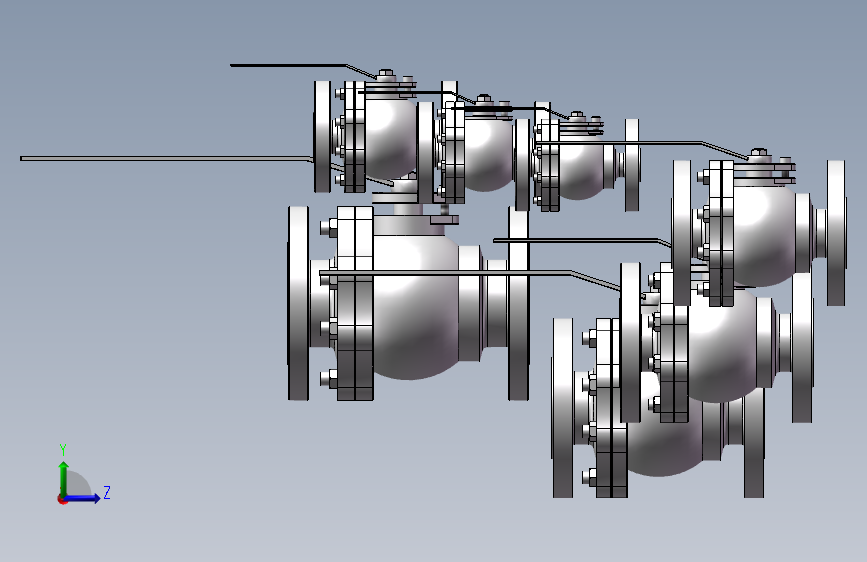

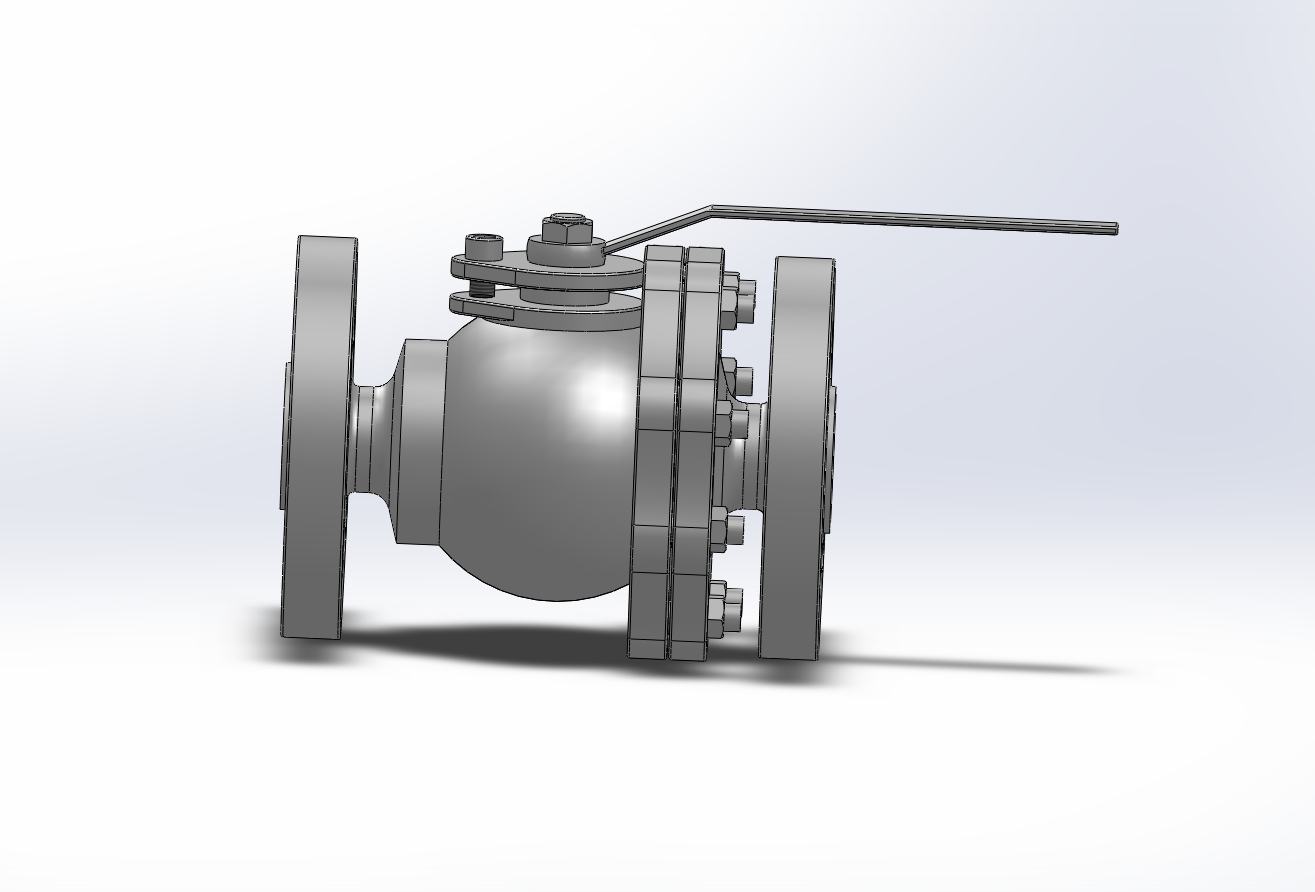

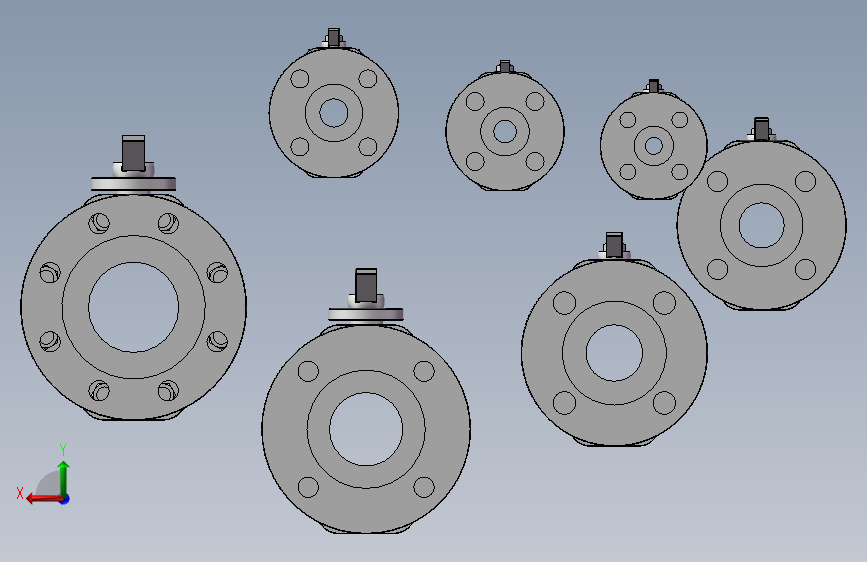

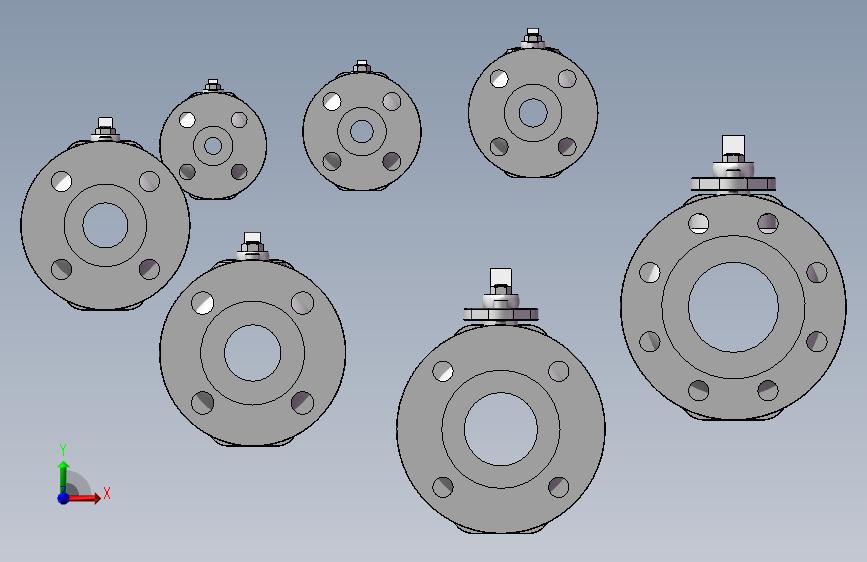

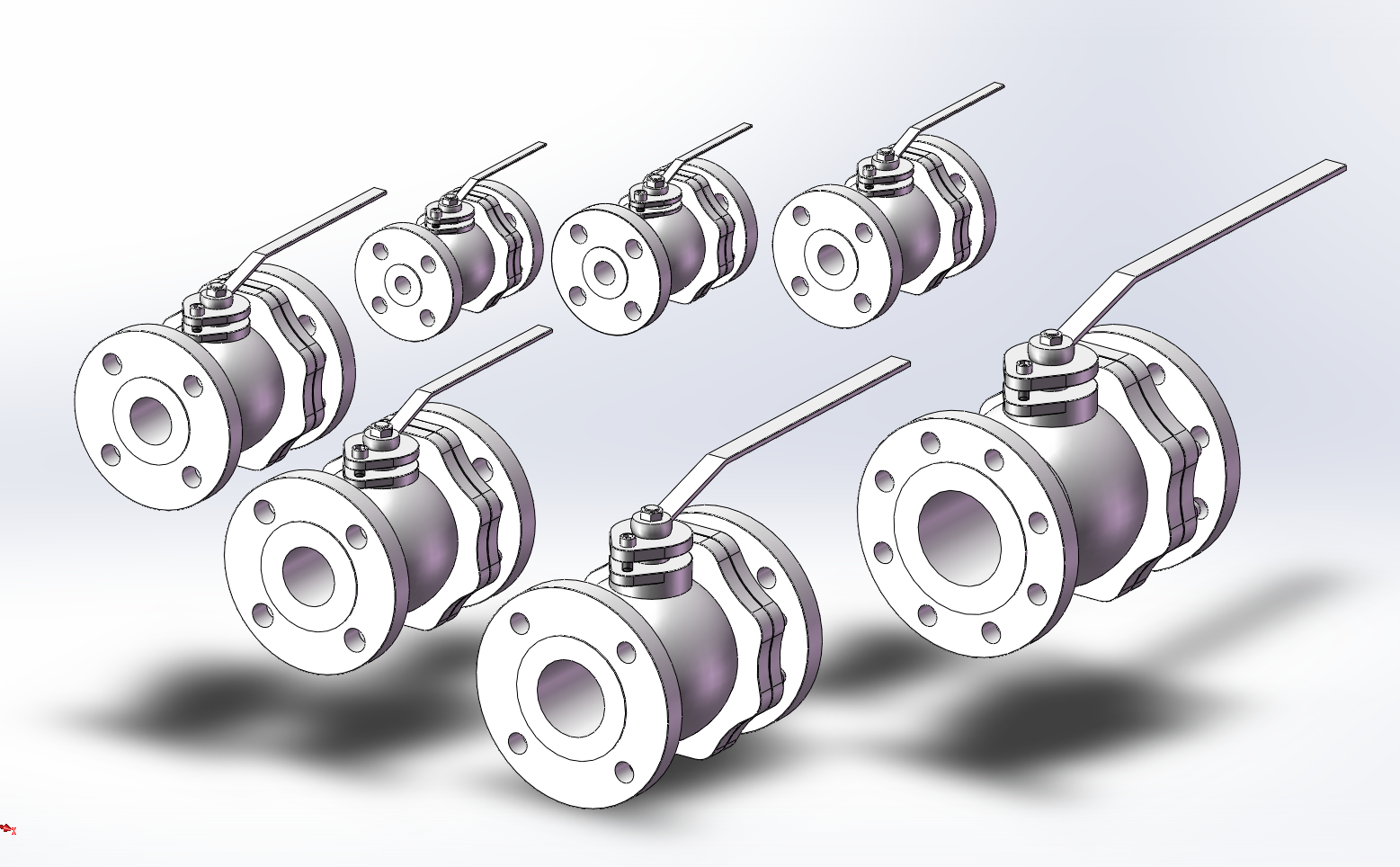

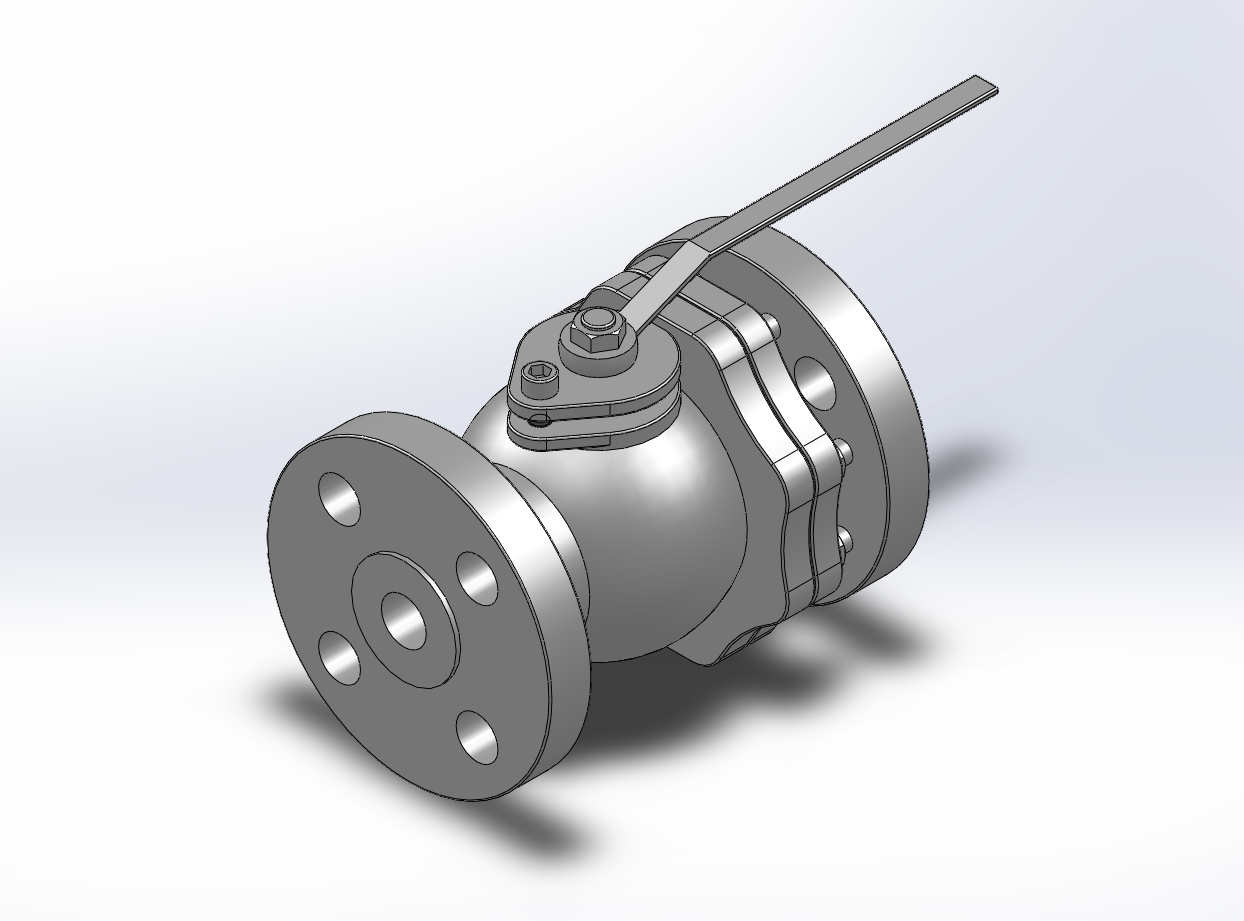

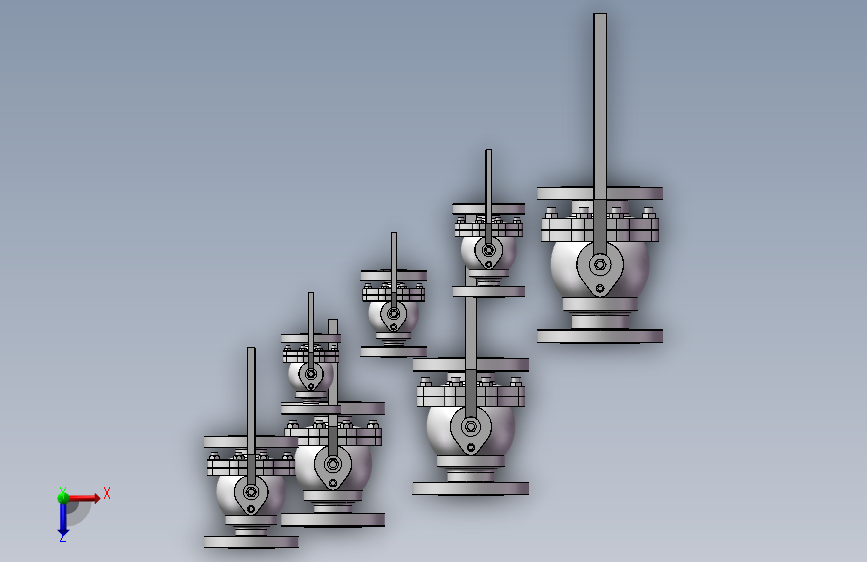

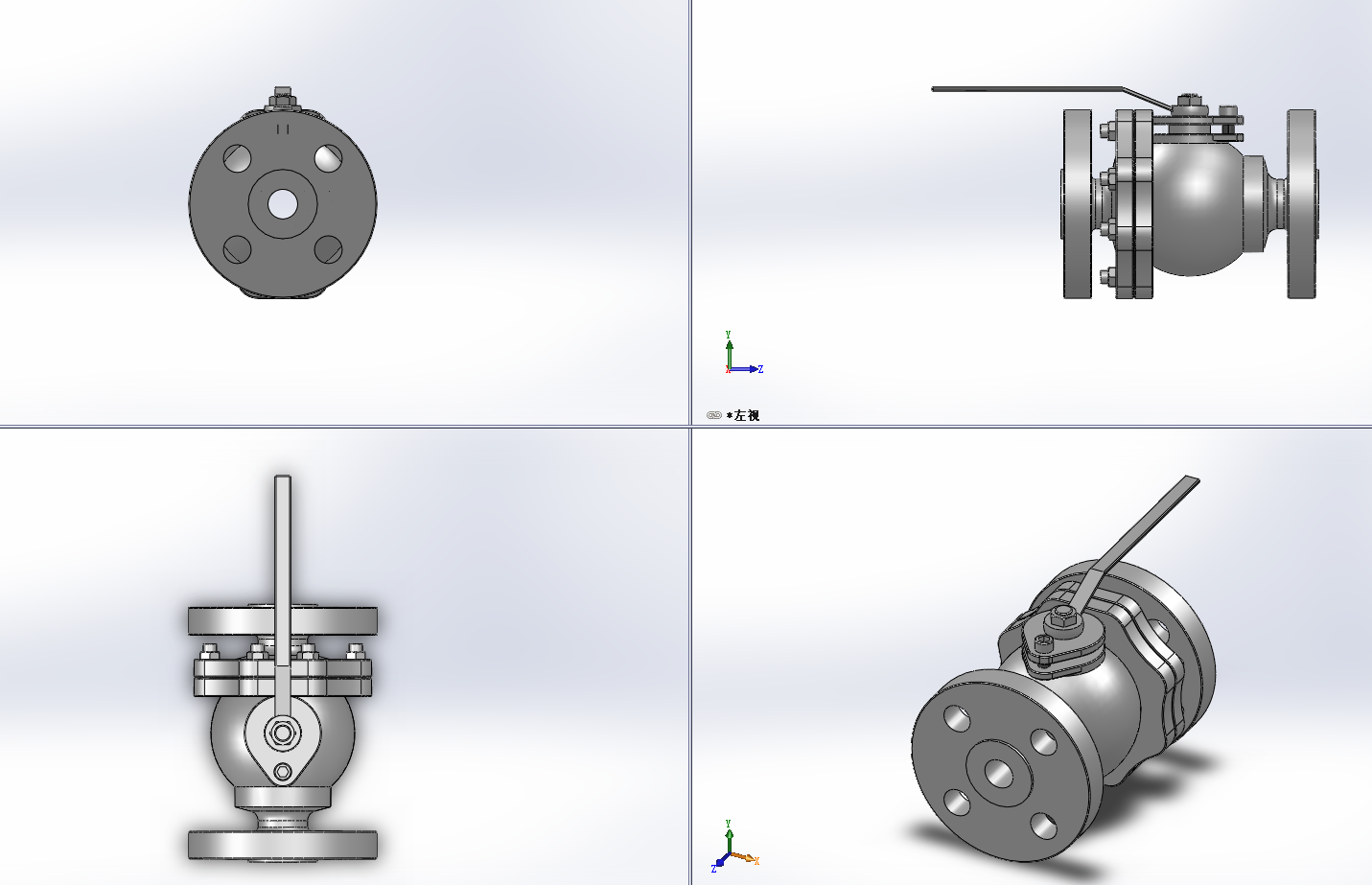

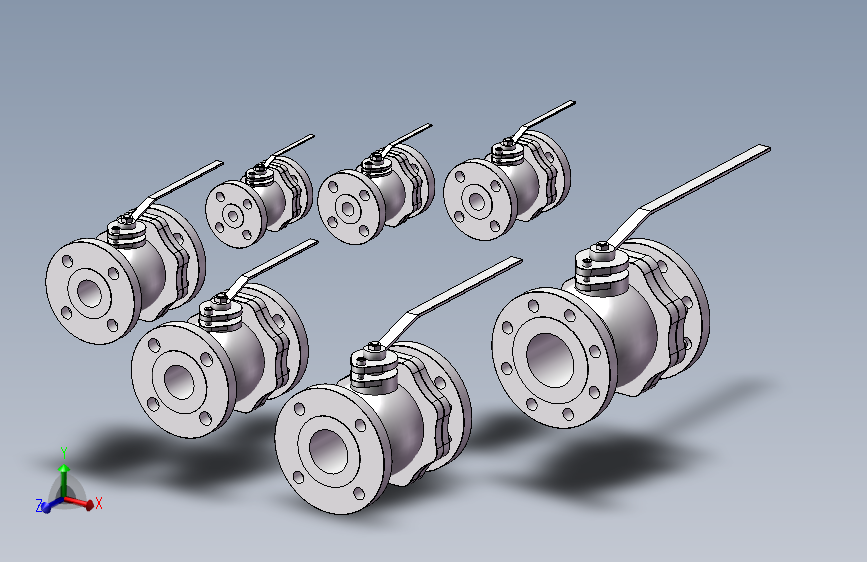

7款手动浮动式铸钢球阀-16（ID:2190779）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17484063078999.zip | 6.35M |
| 2 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa].sldprt | 719.71K |
| 3 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]20.sldprt | 717.51K |
| 4 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]25.sldprt | 720.11K |
| 5 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]40.sldprt | 721.81K |
| 6 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]50.sldprt | 714.12K |
| 7 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]65.sldprt | 695.45K |
| 8 | 手动浮动式铸钢球阀-16[Q41FN-1.6MPa]80.sldprt | 711.18K |
| 9 | 装配体9.SLDASM | 1.63M |
此图纸下载需要35金币
立即下载
发布者
156****6923
创作: 7970
粉丝: 49
加入时间：2024-07-22
模型信息
图纸ID：2190779
图纸格式：sldprt,sldasm
文件大小：6.5M
所需金币：35
上传时间：2025-05-28 12:25:09
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2017
标签
球阀
图纸简介
手动浮动式铸钢球阀-16 ，是一种阀门，主要用于截断或接通管路中的介质。其具体型号为Q41F-16C，适用于压力等级为150至1500磅级（Class 150~Class 1500）、公称压力为16公斤（PN16）的管路上。该阀门适用于多种介质，包括水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质和尿素等
