小型茄苗移栽机设计1704398（ID:2191374）

机械设备 / 非标机械 / 小型茄苗移栽机设计1704398

©非原创

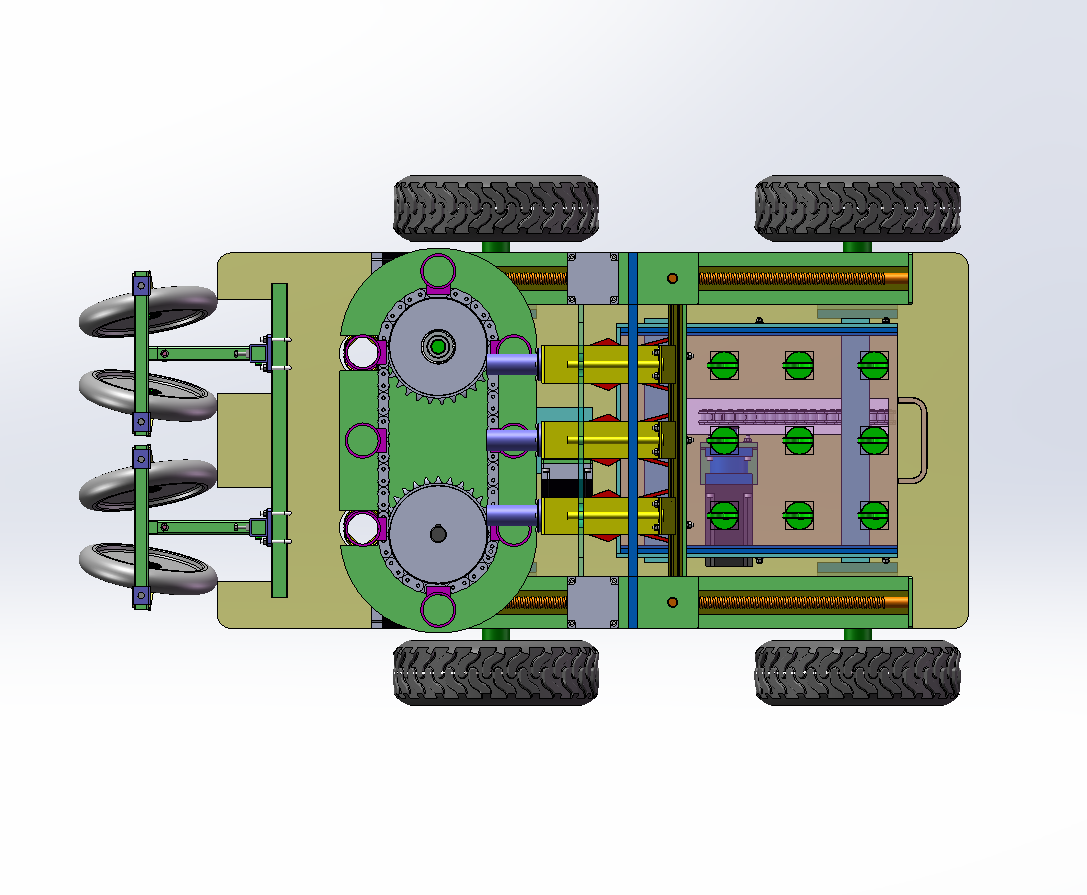

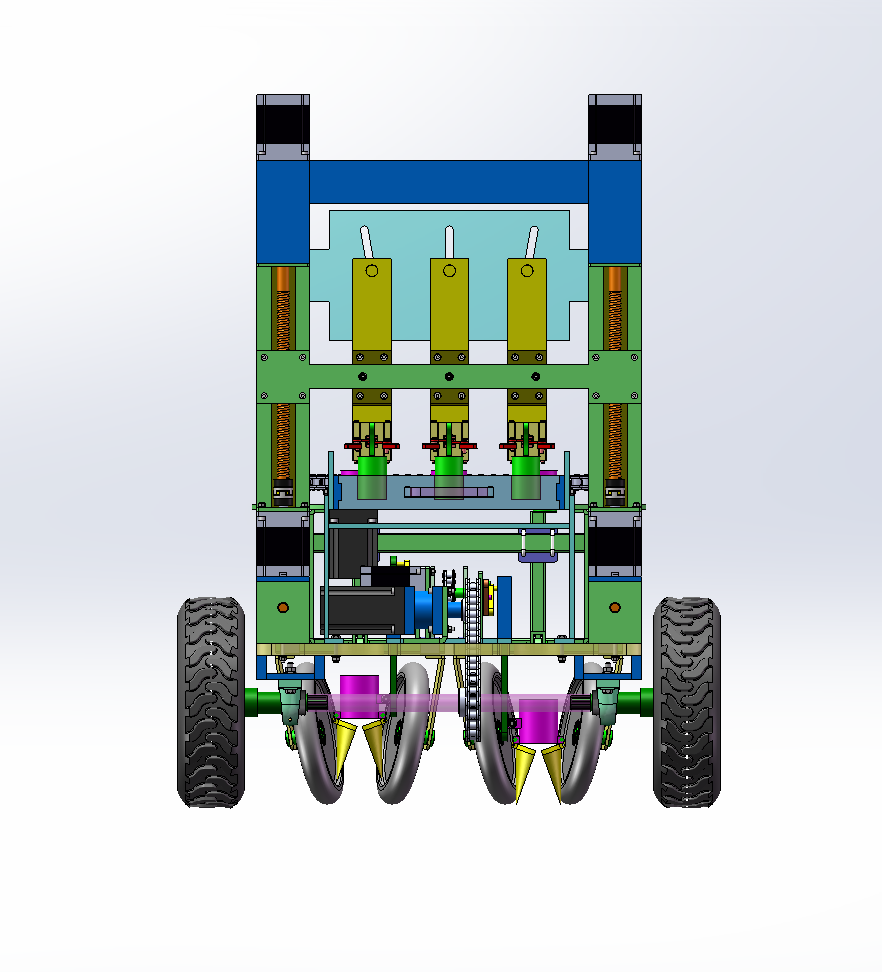

平面图

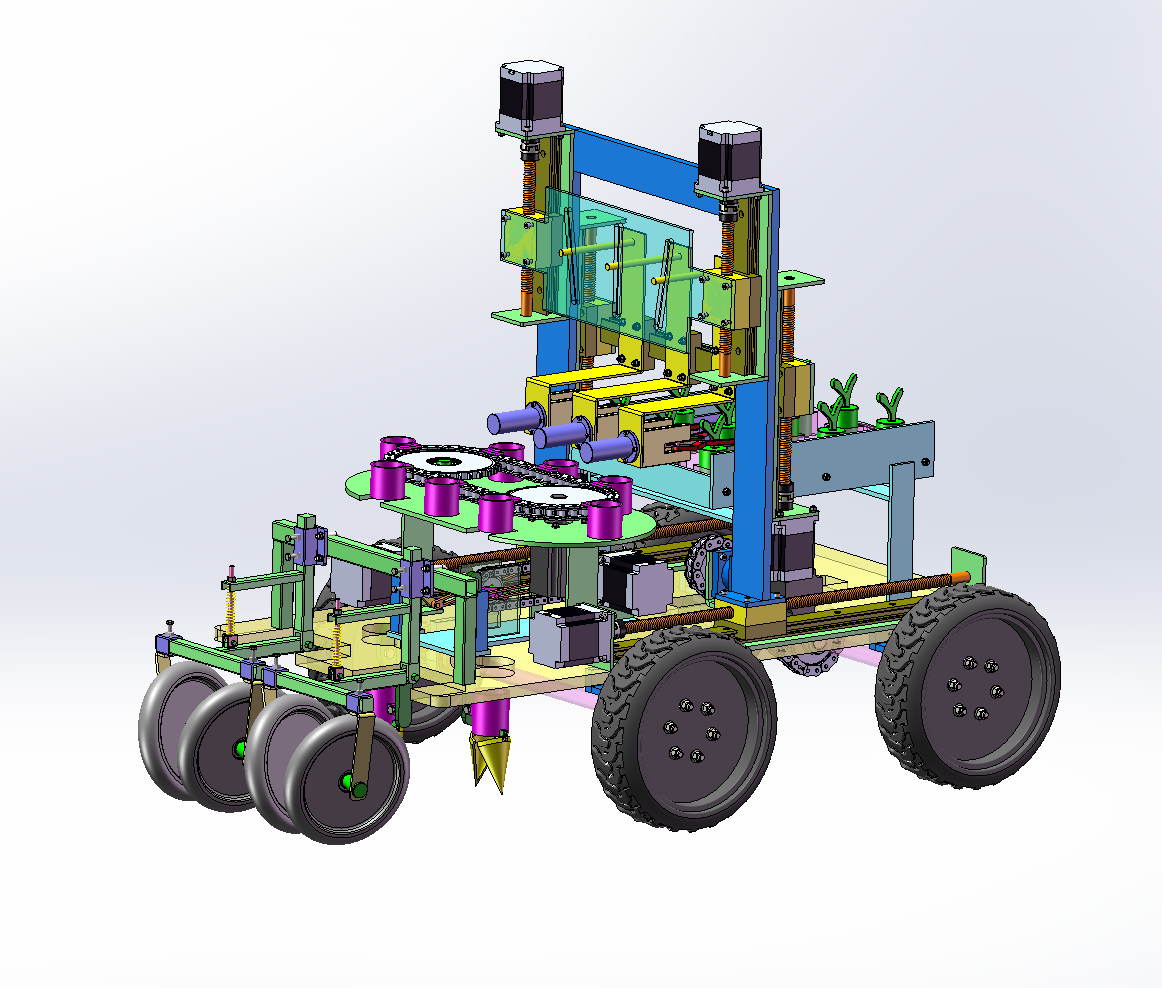

3D视图

文件列表

#	文件名称	文件大小
1	17484209388470.zip	71.68M
2	zongzhuangtu.SLDPRT	116.07K
3	说明书-小型茄苗移栽机.doc	2.11M

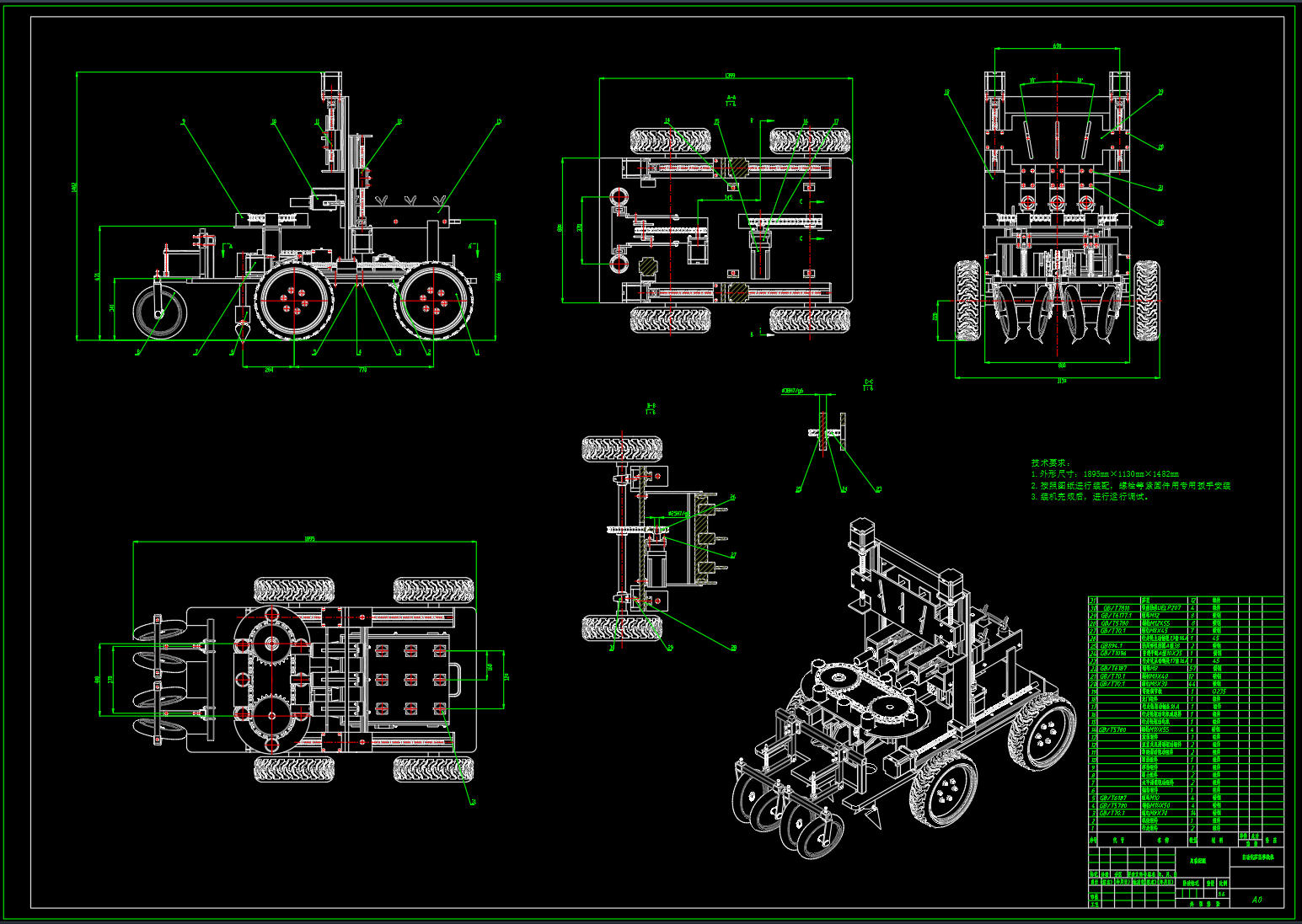

4	自动化茄苗移栽机-总装配体-A0.DWG	4.58M

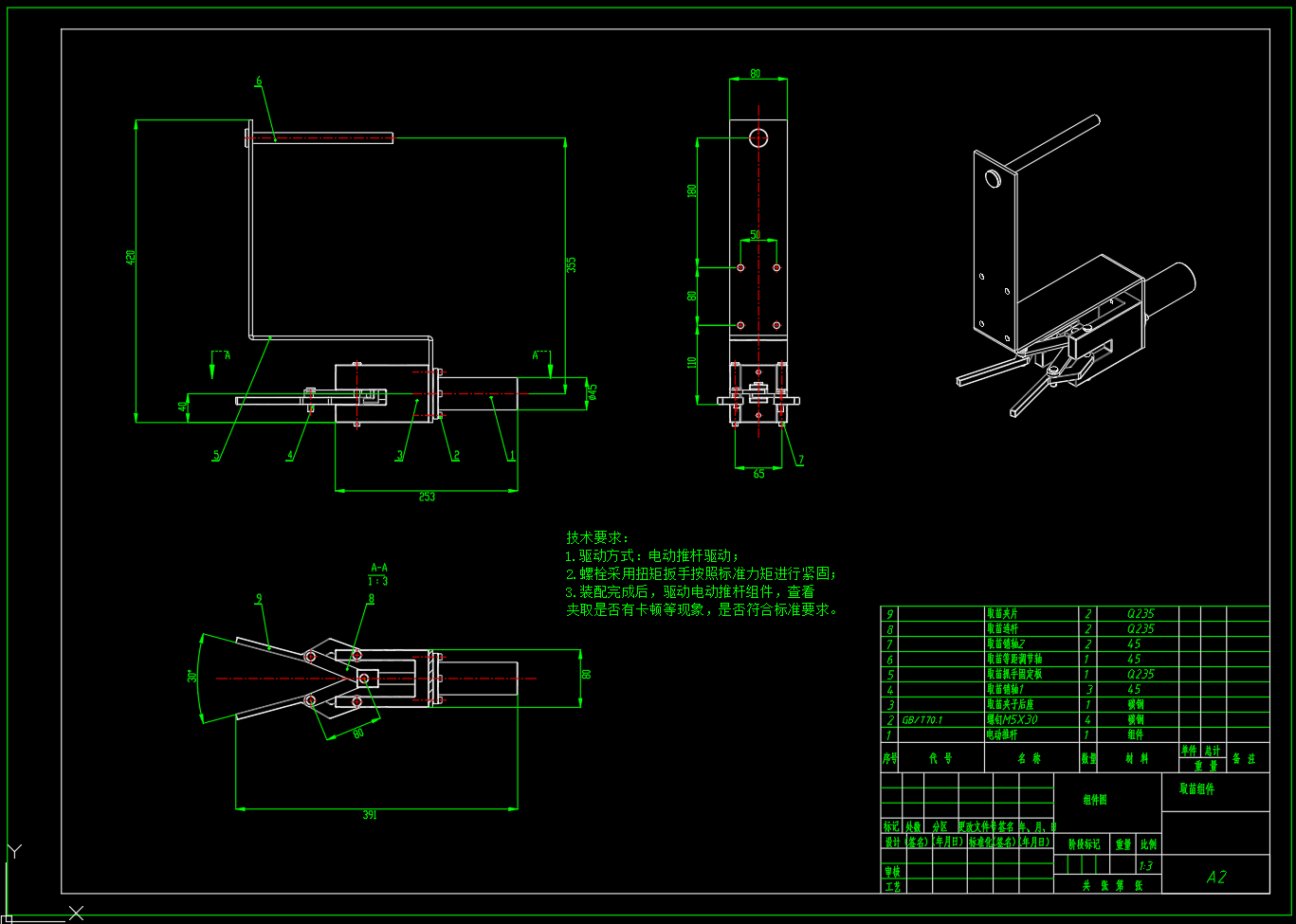

5	茄苗移栽机-取苗组件-A2.DWG	131.03K

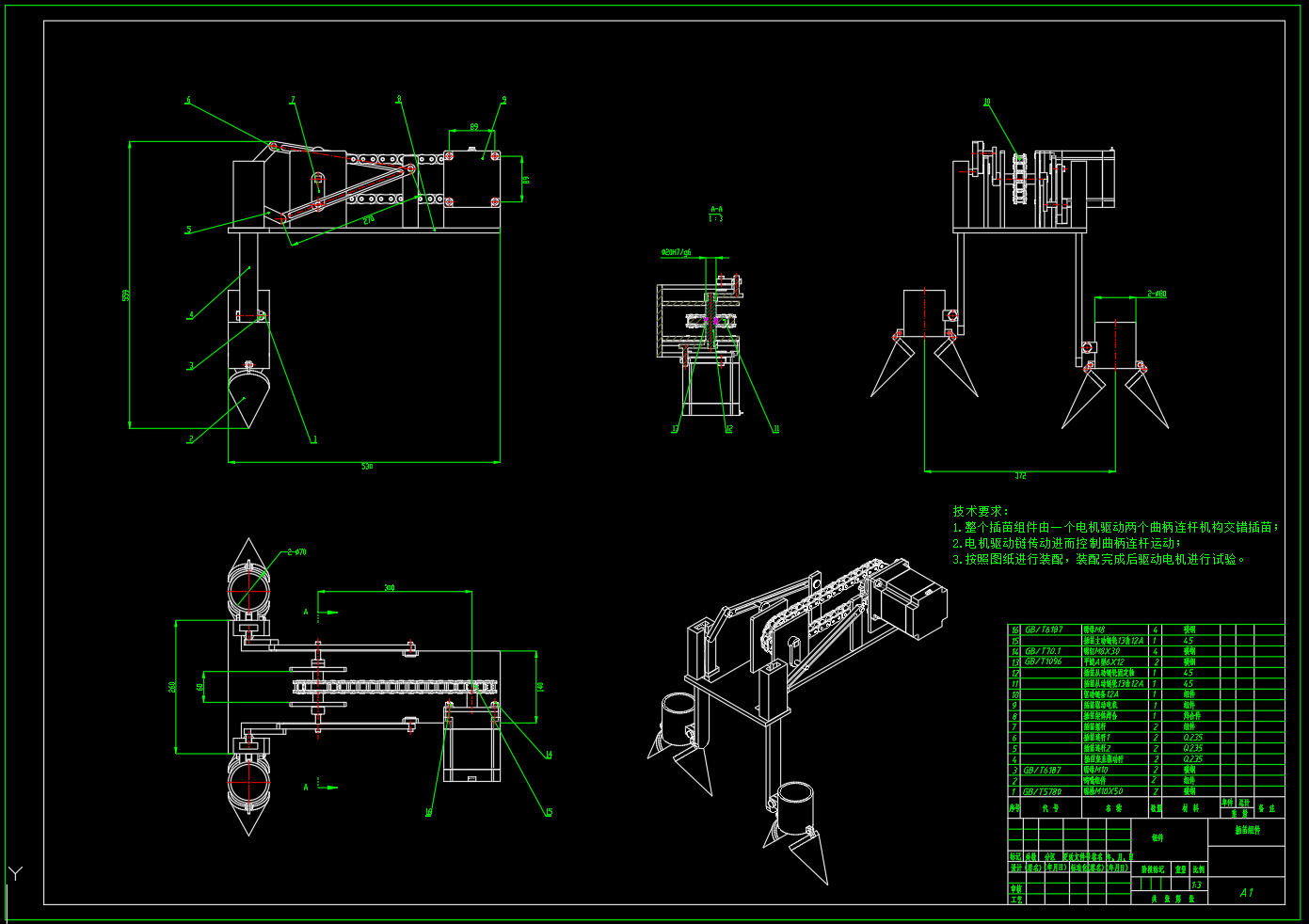

6	茄苗移栽机-插苗组件-A1.DWG	319.91K

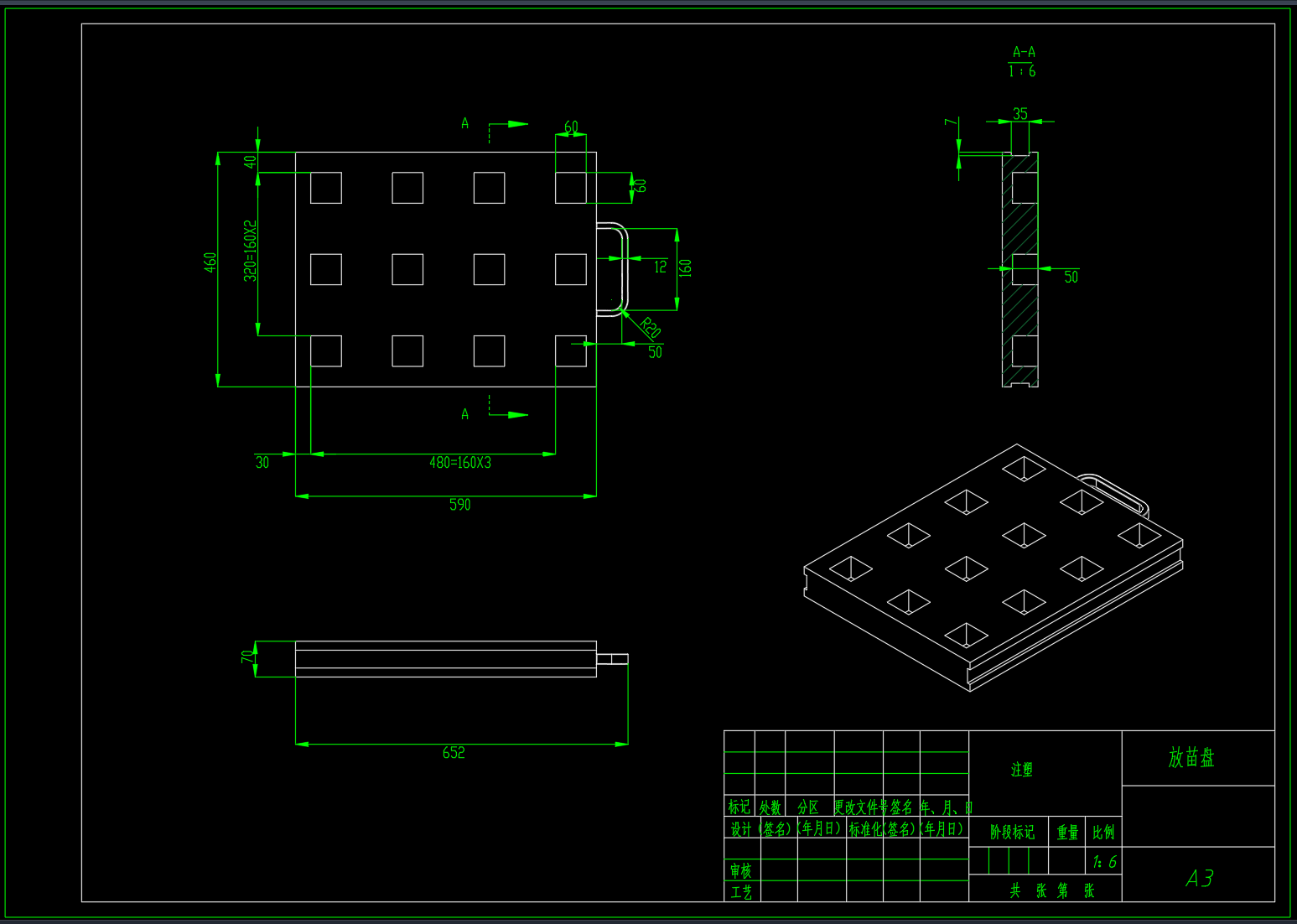

7	茄苗移栽机-放苗盘-A3.DWG	58.09K

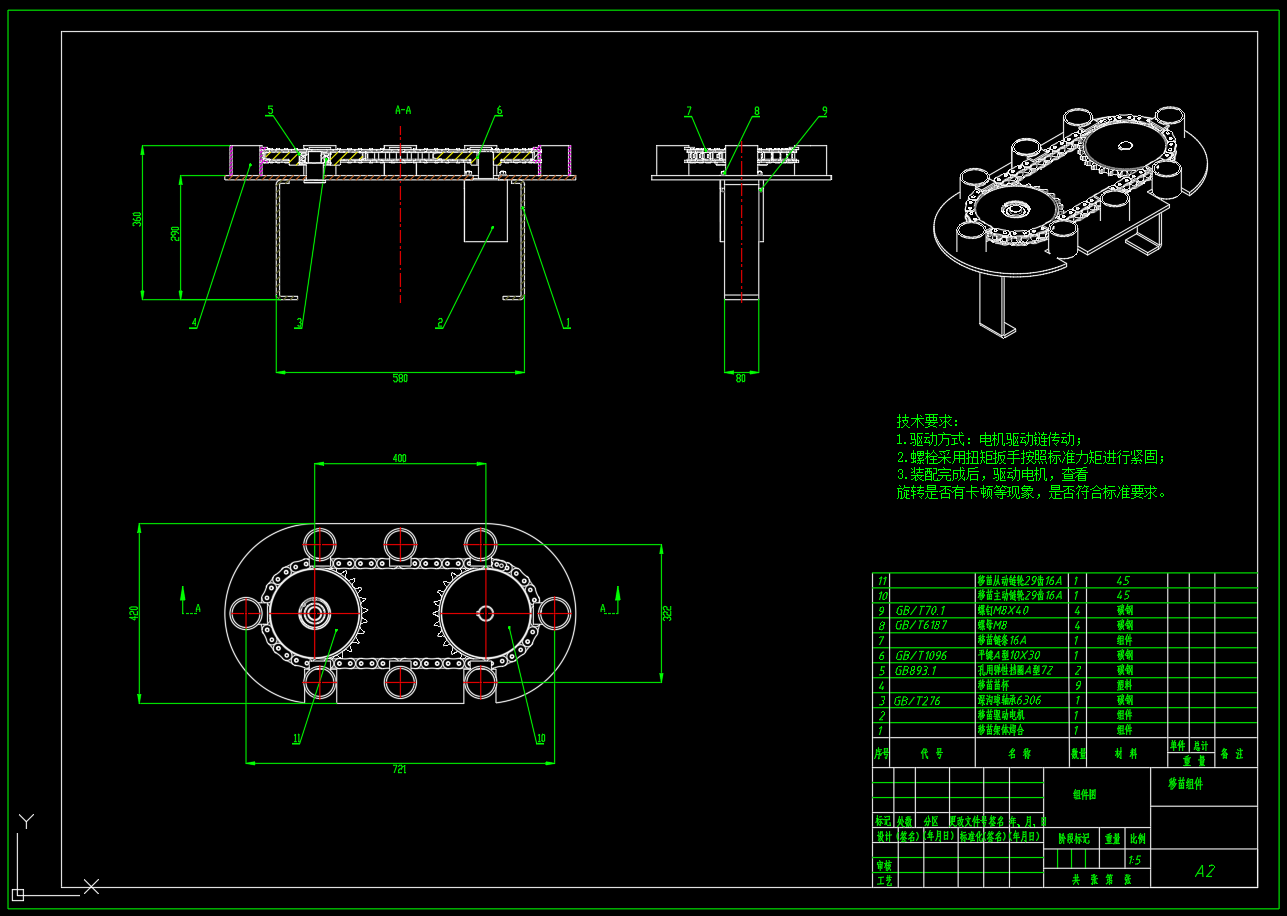

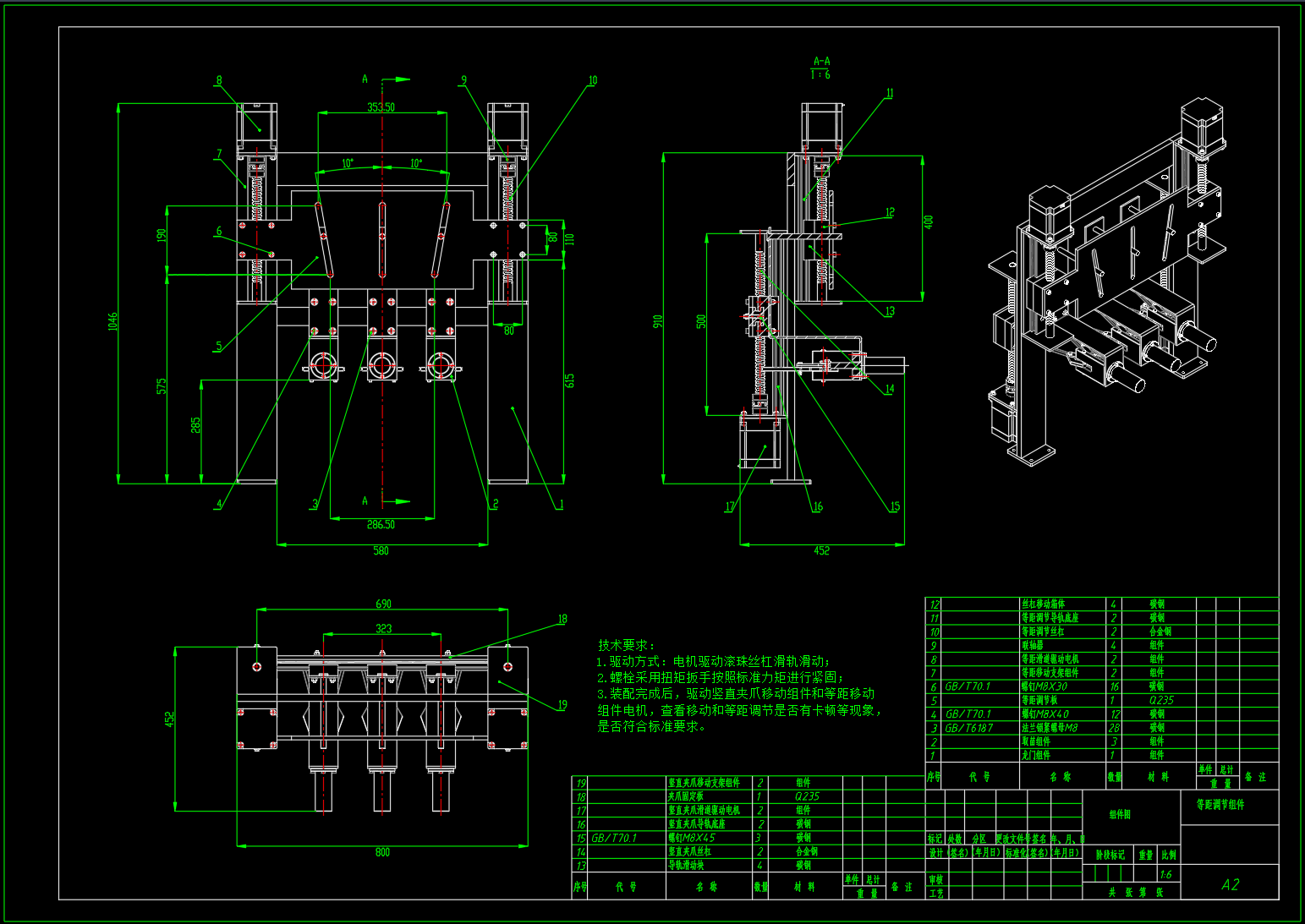

8	茄苗移栽机-移苗组件-A2.DWG	358.29K
9	茄苗移栽机-等距调节组件-A2.DWG	499.09K

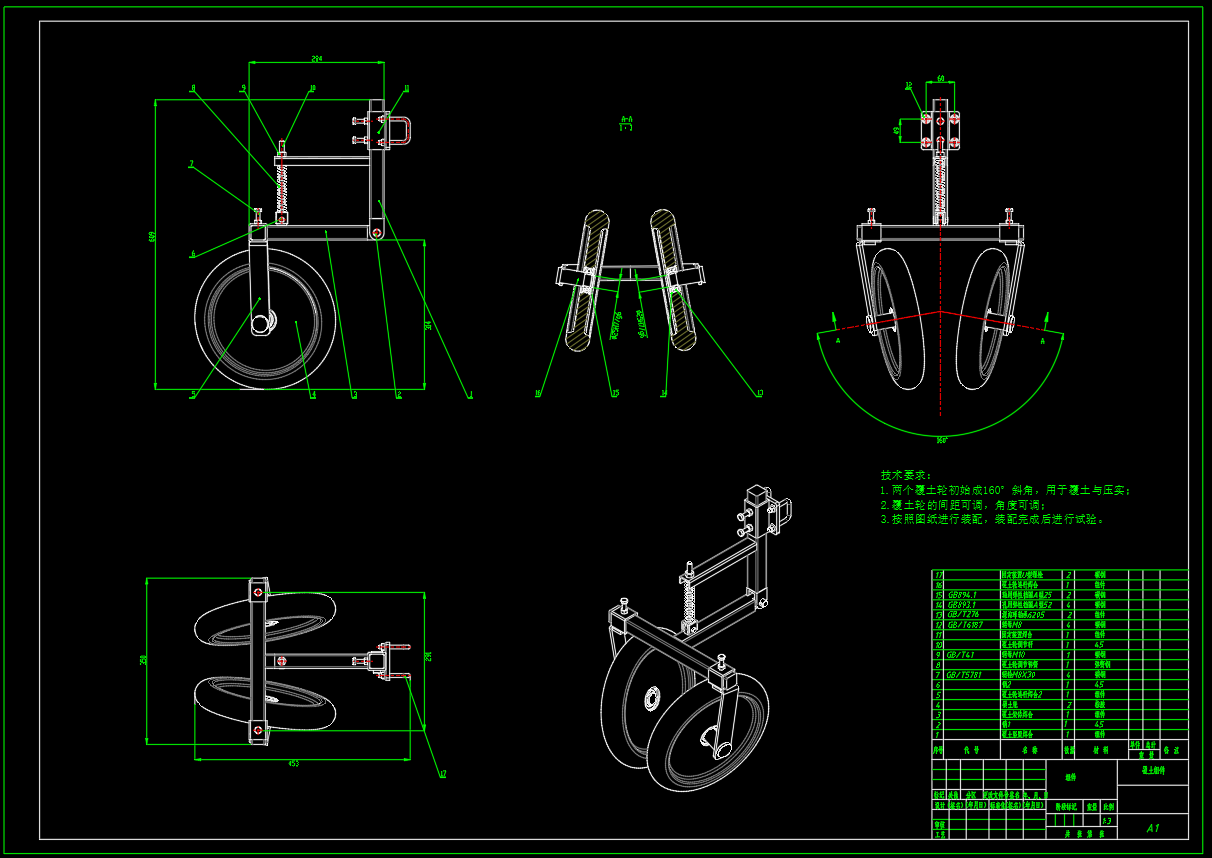

10	茄苗移栽机-覆土组件-A1.DWG	444.36K

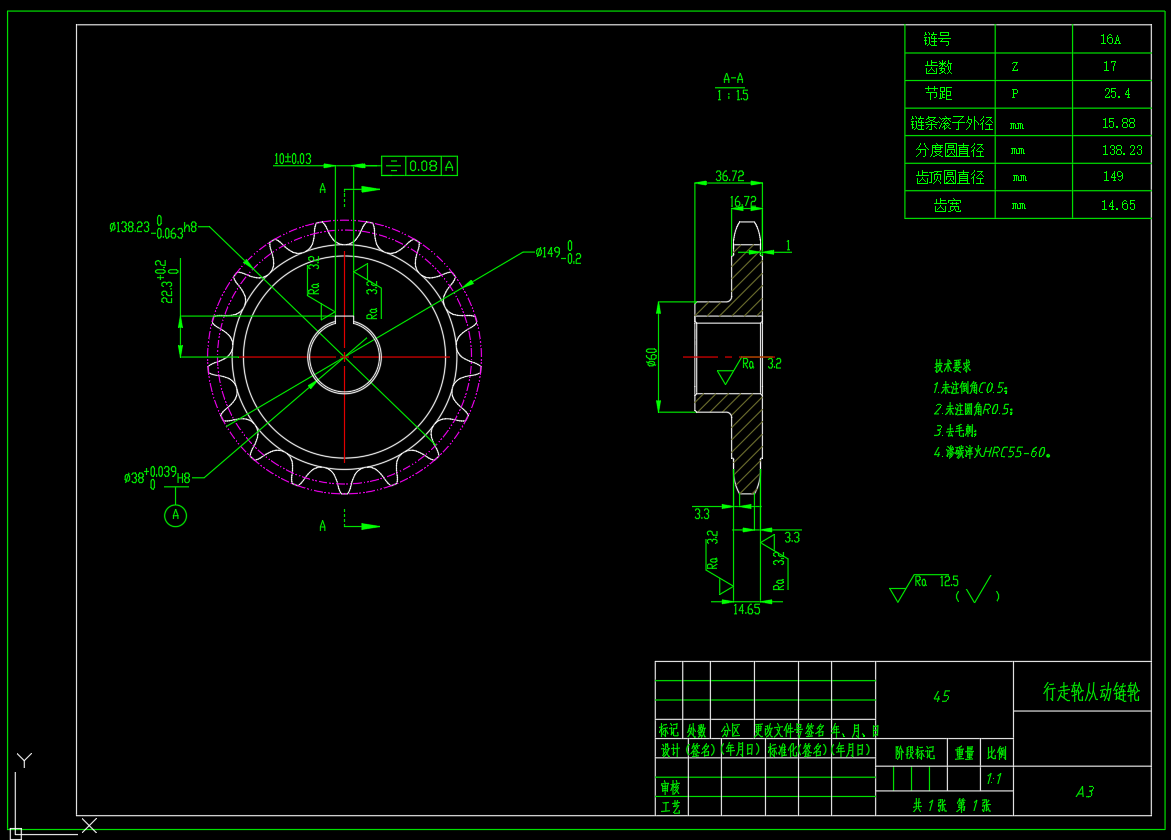

11	行走轮从动链轮17齿16A-A3.dwg	91.13K

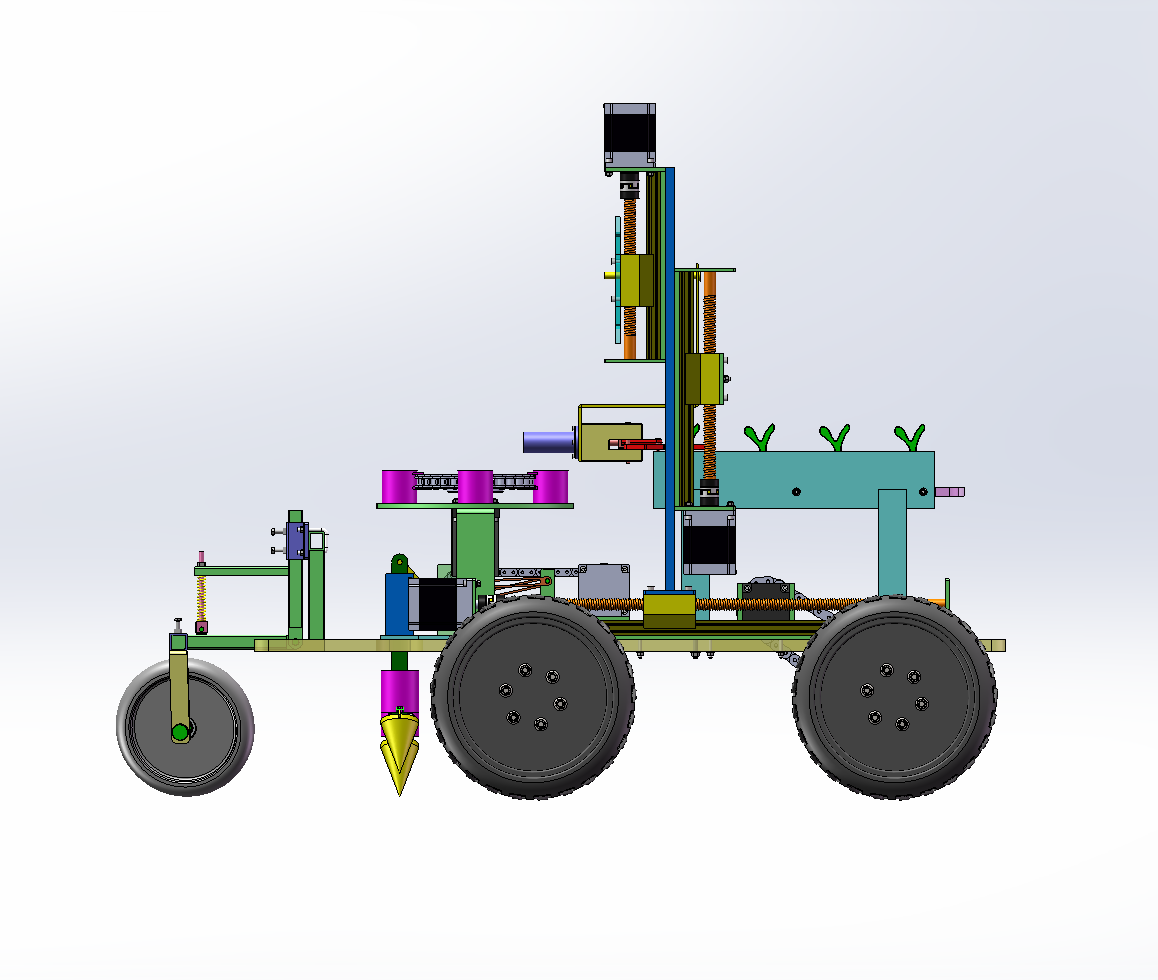

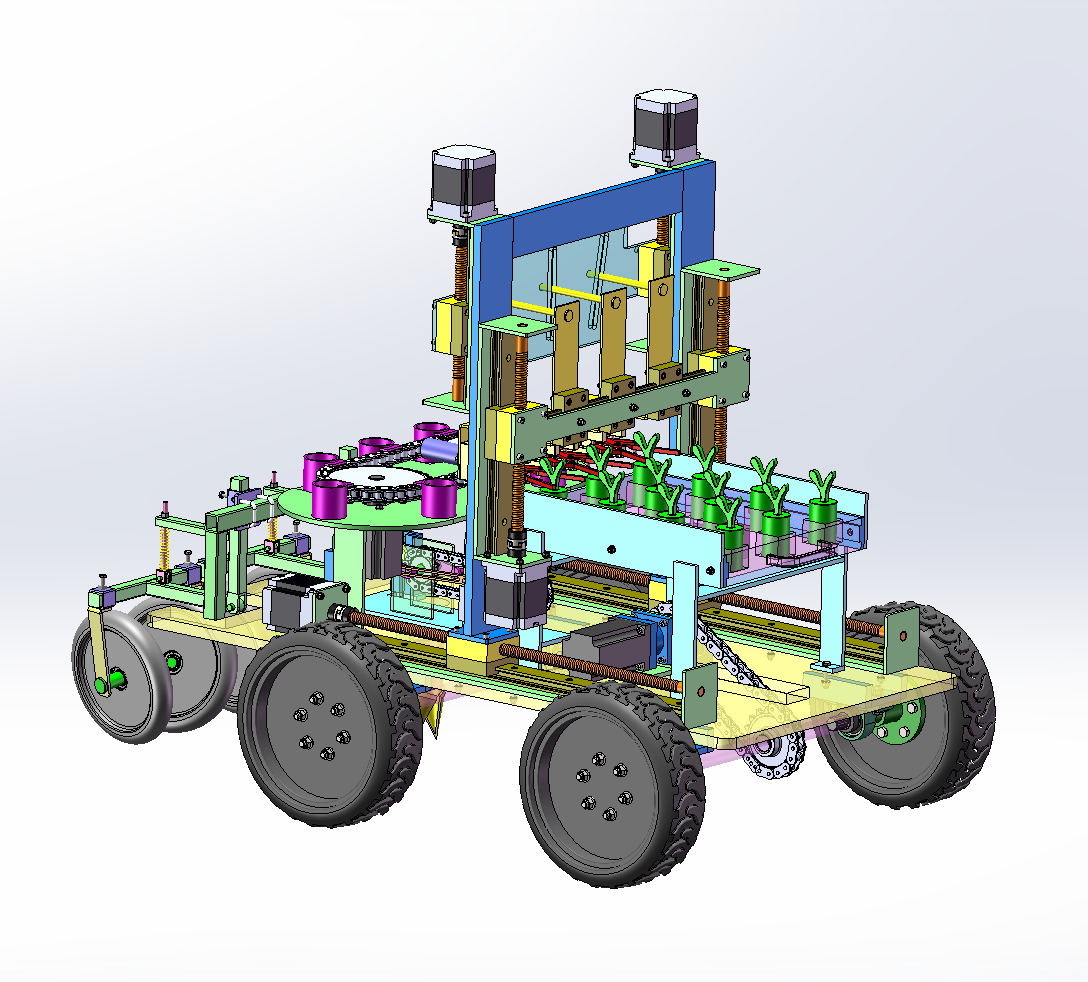

12	自动化茄苗移栽机-总装配体.SLDASM	11.75M
13	自动化茄苗移栽机-总装配体.SLDDRW	5.57M
14	茄苗移栽机-取苗夹子后座.SLDPRT	231.42K
15	茄苗移栽机-取苗夹片.SLDPRT	121.97K
16	茄苗移栽机-取苗抓手固定板.SLDPRT	105.03K
17	茄苗移栽机-取苗等距调节轴.SLDPRT	93.48K

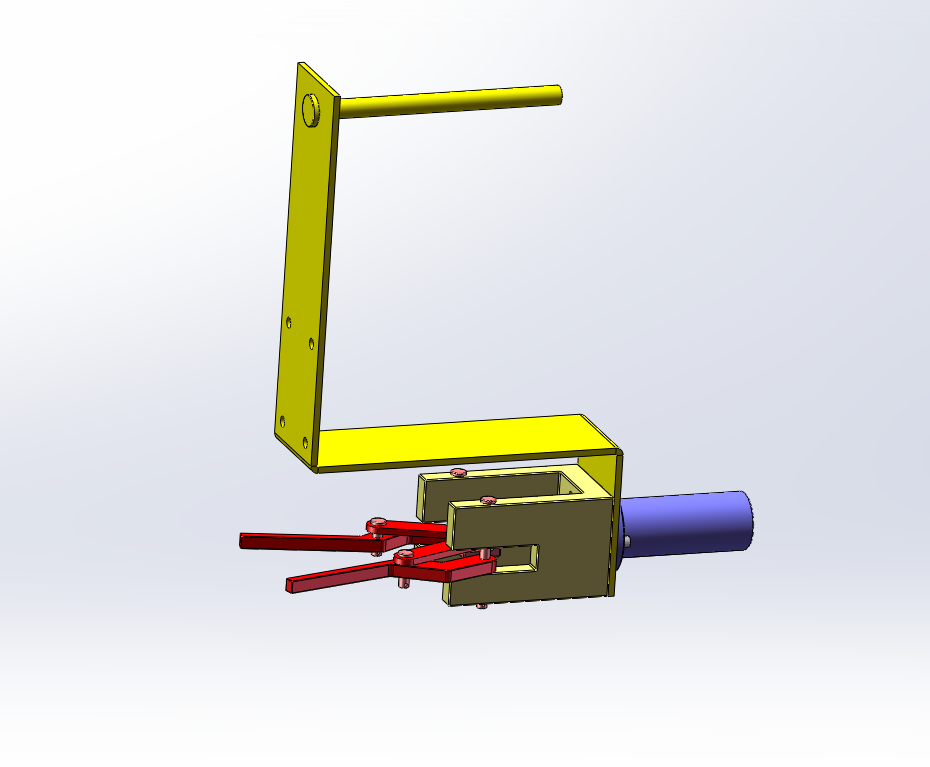

18	茄苗移栽机-取苗组件.SLDASM	287.94K
19	茄苗移栽机-取苗组件.SLDDRW	229.59K
20	茄苗移栽机-取苗连杆1.SLDPRT	85.16K
21	茄苗移栽机-取苗销2.SLDPRT	101.44K
22	茄苗移栽机-取苗销3.SLDPRT	115.77K
23	茄苗移栽机-推杆.SLDPRT	152.18K
24	茄苗移栽机-电动推杆.SLDASM	123.51K
25	茄苗移栽机-电动推杆箱体.SLDPRT	123.53K

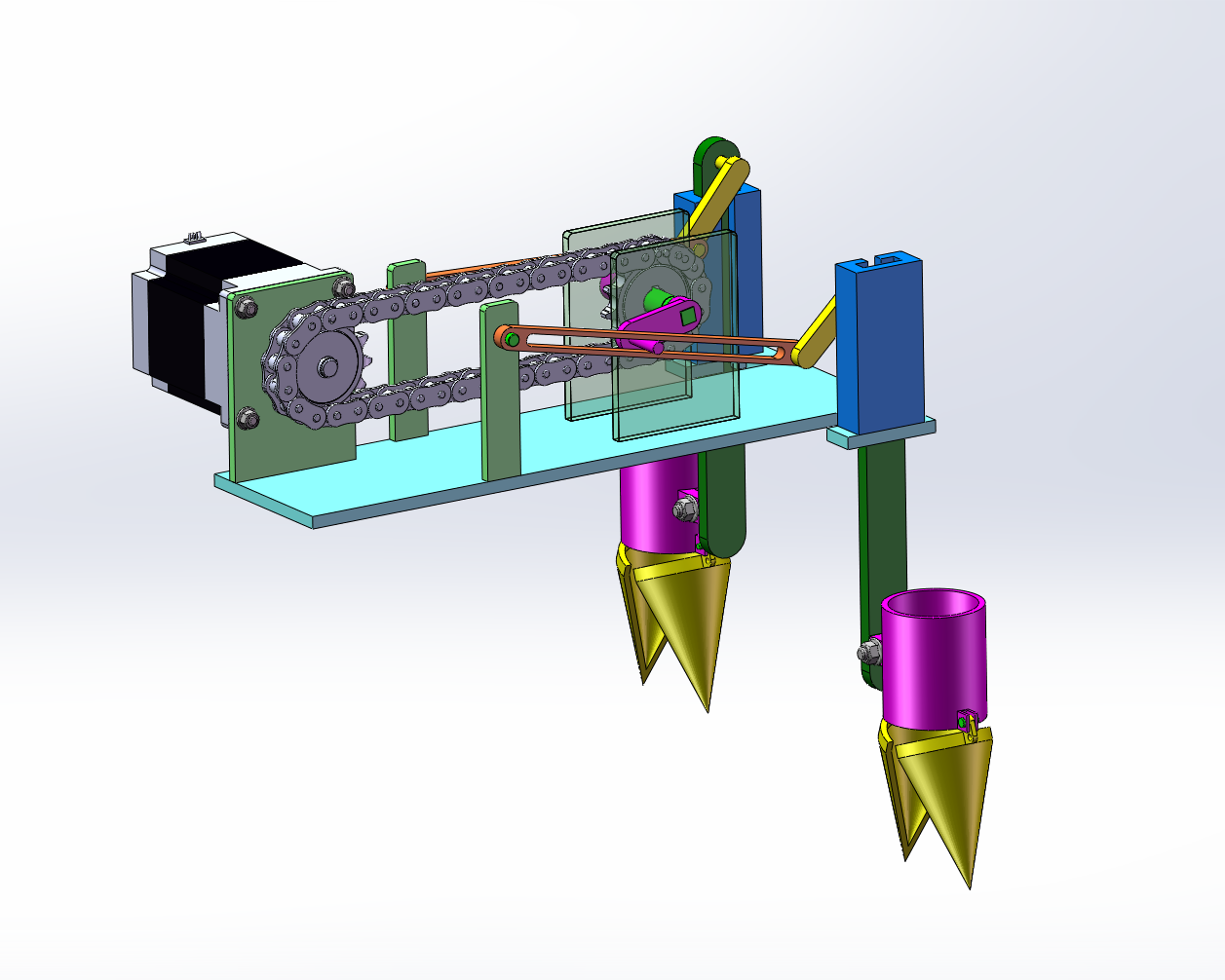

26	茄苗移栽机-插苗组件.SLDASM	1.17M
27	茄苗移栽机-插苗组件.SLDDRW	586.92K
28	茄苗移栽机-插苗从动轮安装板.SLDPRT	67.32K
29	茄苗移栽机-插苗架体底板.SLDPRT	110.43K
30	茄苗移栽机-插苗架体焊合.SLDASM	129.26K
31	茄苗移栽机-插苗连杆固定板.SLDPRT	61.98K
32	茄苗移栽机-插苗连杆固定轴.SLDPRT	107.58K
33	茄苗移栽机-插苗驱动电机安装板.SLDPRT	76.76K
34	茄苗移栽机-插苗鸭嘴驱动杆滑道固定块.SLDPRT	92.03K
35	茄苗移栽机-插苗主动链轮13齿12A.SLDPRT	392.97K
36	茄苗移栽机-插苗从动链轮13齿12A.SLDPRT	417.77K
37	茄苗移栽机-插苗从动链轮固定轴.SLDPRT	120.61K
38	茄苗移栽机-插苗摇杆.SLDPRT	90.32K
39	茄苗移栽机-插苗竖直驱动杆.SLDPRT	93.13K
40	茄苗移栽机-插苗连杆1.SLDPRT	85.94K
41	茄苗移栽机-插苗连杆2.SLDPRT	93.71K
42	茄苗移栽机-插苗链条12A.SLDPRT	1.13M
43	茄苗移栽机-插苗驱动电机.SLDPRT	223.78K
44	茄苗移栽机-鸭嘴.SLDPRT	118.70K
45	茄苗移栽机-鸭嘴组件.SLDASM	127.84K
46	茄苗移栽机-鸭嘴腰杯.SLDPRT	147.17K
47	茄苗移栽机-鸭嘴销轴.SLDPRT	104.80K
48	茄苗移栽机-放苗盘.SLDDRW	152.02K
49	茄苗移栽机-放苗盘.SLDPRT	182.22K
50	茄苗移栽机-放苗盘滑轨.SLDPRT	98.56K
51	茄苗移栽机-放苗组件.SLDASM	272.98K
52	茄苗移栽机-放苗架体侧板.SLDPRT	73.54K
53	茄苗移栽机-放苗架体支腿安装脚板.SLDPRT	70.16K
54	茄苗移栽机-放苗架体支腿板.SLDPRT	47.93K
55	茄苗移栽机-放苗架体支腿连接板.SLDPRT	47.14K
56	茄苗移栽机-放苗架体滑道封堵板.SLDPRT	47.74K
57	茄苗移栽机-放苗架体焊合.SLDASM	99.04K
58	茄苗移栽机-机架组件.SLDASM	124.79K
59	茄苗移栽机-行走轮支撑竖板.SLDPRT	50.73K
60	茄苗移栽机-行走轮电机安装板.SLDPRT	105.54K
61	茄苗移栽机-行走轮轴承安装板.SLDPRT	61.23K
62	茄苗移栽机-覆土固定横梁.SLDPRT	85.12K
63	茄苗移栽机-覆土固定竖梁.SLDPRT	99.44K
64	茄苗移栽机-覆土轮支板.SLDPRT	89.59K
65	茄苗移栽机-车架板.SLDPRT	116.07K
66	YZ-GB893．1-86孔用弹性挡圈A型52.SLDPRT	85.06K
67	YZ-GB893．1-86孔用弹性挡圈A型72.SLDPRT	83.04K
68	YZ-GB894．1-86轴用弹性挡圈A型25.SLDPRT	86.31K
69	YZ-GB894．1-86轴用弹性挡圈A型38.SLDPRT	86.29K
70	YZ-GB／T1096-1979普通平键A型10×35.SLDPRT	121.28K
71	YZ-GB／T1096-1979普通平键A型6×12.SLDPRT	136.29K
72	YZ-GB／T276-94深沟球轴承6205-2RZ.SLDPRT	536.72K
73	YZ-GB／T276-94深沟球轴承6306-2RZ.SLDPRT	473.29K
74	YZ-GB／T41-20001型六角螺母C级M10.SLDPRT	103.83K
75	YZ-GB／T41-20001型六角螺母C级M8.SLDPRT	104.71K
76	YZ-GB／T5780-2000六角头螺栓C级M10×50.SLDPRT	143.29K
77	YZ-GB／T5780-2000六角头螺栓C级M12×55.SLDPRT	142.07K
78	YZ-GB／T5780-2000六角头螺栓C级M14×80.SLDPRT	169.07K
79	YZ-GB／T5781-2000六角头螺栓全螺纹C级M8×30.SLDPRT	138.06K
80	YZ-GB／T5781-2000六角头螺栓全螺纹C级M8×45.SLDPRT	138.35K
81	YZ-GB／T6172．1-2000六角薄螺母A级和B级M14.SLDPRT	119.59K
82	YZ-GB／T6177．1-2000六角法兰面螺母A级M12.SLDPRT	122.46K
83	YZ-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT	118.62K
84	YZ-GB／T6187-2000全金属六角法兰面锁紧螺母M14.SLDPRT	151.25K
85	YZ-GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT	121.34K
86	YZ-GB／T70．1-2000内六角圆柱头螺钉M5×30.SLDPRT	108.52K
87	YZ-GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT	126.90K
88	YZ-GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT	141.28K
89	YZ-GB／T70．1-2000内六角圆柱头螺钉M8×40.SLDPRT	108.84K
90	YZ-GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT	106.92K
91	YZ-GB／T70．1-2000内六角圆柱头螺钉M8×70.SLDPRT	104.04K
92	YZ-GB／T7810-1995带立式座轴承UELP207.SLDPRT	350.85K
93	茄苗移栽机-水平滑道安装板.SLDPRT	73.33K
94	茄苗移栽机-水平滑道安装板2.SLDPRT	78.86K
95	茄苗移栽机-水平滑道安装板3.SLDPRT	68.14K
96	茄苗移栽机-水平移动支架组件.SLDASM	66.63K
97	茄苗移栽机-竖直夹爪滑道安装板.SLDPRT	72.42K
98	茄苗移栽机-竖直夹爪滑道安装板2.SLDPRT	80.15K
99	茄苗移栽机-竖直夹爪滑道安装板3.SLDPRT	68.84K
100	茄苗移栽机-竖直夹爪移动支架组件.SLDASM	66.57K
101	茄苗移栽机-等距滑道安装板.SLDPRT	73.15K
102	茄苗移栽机-等距滑道安装板2.SLDPRT	78.98K
103	茄苗移栽机-等距滑道安装板3.SLDPRT	68.84K
104	茄苗移栽机-等距移动支架组件.SLDASM	63.21K

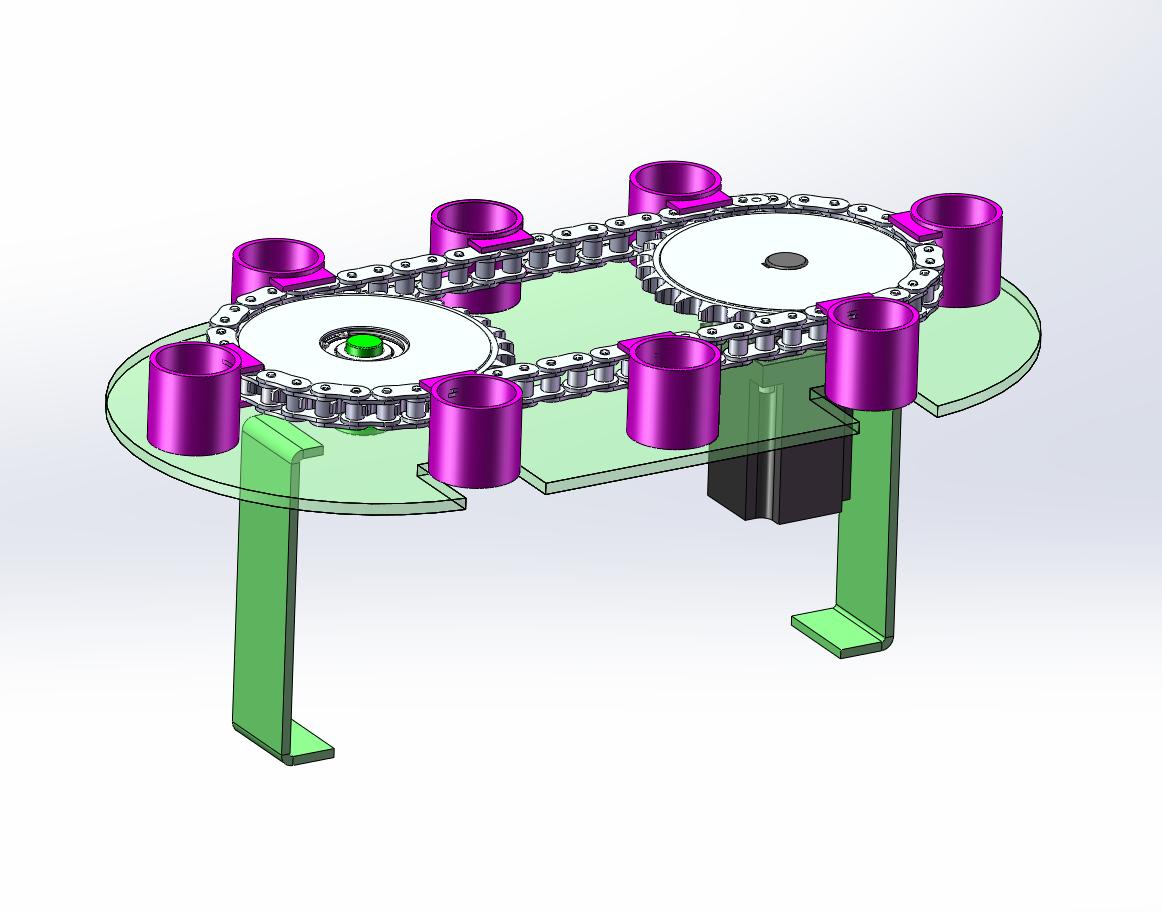

105	茄苗移栽机-移苗组件.SLDASM	1.30M
106	茄苗移栽机-移苗组件.SLDDRW	802.97K
107	茄苗移栽机-移苗从动轮轴.SLDPRT	108.06K
108	茄苗移栽机-移苗架体平台板.SLDPRT	102.46K
109	茄苗移栽机-移苗架体平台板支撑板.SLDPRT	72.50K
110	茄苗移栽机-移苗架体焊合.SLDASM	88.21K
111	茄苗移栽机-移苗主动链轮29齿16A.SLDPRT	585.40K
112	茄苗移栽机-移苗从动链轮29齿16A.SLDPRT	632.45K
113	茄苗移栽机-移苗苗杯.SLDPRT	109.96K
114	茄苗移栽机-移苗链条16A.SLDPRT	1.48M
115	茄苗移栽机-移苗驱动电机.SLDPRT	131.43K
116	茄苗移栽机-行走组件.SLDASM	2.53M
117	茄苗移栽机-行走轮.SLDPRT	6.37M
118	茄苗移栽机-行走轮驱动轴.SLDPRT	143.99K
119	茄苗移栽机-LK10系列LK10-40-20-20.SLDPRT	770.75K
120	茄苗移栽机-夹爪固定板.SLDPRT	101.32K
121	茄苗移栽机-水平丝杠.SLDPRT	2.33M
122	茄苗移栽机-水平导轨底座1.SLDPRT	91.64K
123	茄苗移栽机-水平导轨滑动块.SLDPRT	108.15K
124	茄苗移栽机-水平导轨滑动块2.SLDPRT	111.93K
125	茄苗移栽机-水平滑道驱动电机.SLDPRT	227.65K
126	茄苗移栽机-水平移动箱体.SLDPRT	114.43K
127	茄苗移栽机-竖直夹爪丝杠.SLDPRT	1.25M
128	茄苗移栽机-竖直夹爪导轨底座1.SLDPRT	83.25K
129	茄苗移栽机-竖直夹爪导轨底座2.SLDPRT	82.94K
130	茄苗移栽机-竖直夹爪滑道驱动电机.SLDPRT	230.09K
131	茄苗移栽机-等距滑道驱动电机.SLDPRT	230.08K
132	茄苗移栽机-等距调节丝杠.SLDPRT	1.18M
133	茄苗移栽机-等距调节导轨底座1.SLDPRT	83.75K
134	茄苗移栽机-等距调节板1.SLDPRT	114.04K
135	茄苗移栽机-茄苗.SLDPRT	216.41K
136	茄苗移栽机-行走轮主动链轮13齿16A.SLDPRT	434.36K
137	茄苗移栽机-行走轮从动链轮17齿16A.SLDPRT	503.51K
138	茄苗移栽机-行走轮连接花键轴.SLDPRT	140.66K
139	茄苗移栽机-行走轮连接花键轴1.SLDPRT	115.86K
140	茄苗移栽机-行走轮链条16A.SLDPRT	1.08M
141	茄苗移栽机-行走轮驱动电机.SLDPRT	127.63K
142	茄苗移栽机-行走轮驱动电机减速器.SLDPRT	130.17K
143	茄苗移栽机-覆土组件.SLDASM	2.14M
144	茄苗移栽机-覆土组件.SLDDRW	928.81K
145	茄苗移栽机-固定板.SLDPRT	82.09K
146	茄苗移栽机-固定装置套管.SLDPRT	102.79K
147	茄苗移栽机-固定装置焊合.SLDASM	99.56K
148	茄苗移栽机-覆土架体横梁.SLDPRT	87.92K
149	茄苗移栽机-覆土架体焊合.SLDASM	95.87K
150	茄苗移栽机-覆土架体纵梁.SLDPRT	111.74K
151	茄苗移栽机-覆土轮调节杆回转座.SLDPRT	85.68K
152	茄苗移栽机-覆土浮动支杆梁.SLDPRT	107.99K
153	茄苗移栽机-覆土竖梁.SLDPRT	88.95K
154	茄苗移栽机-覆土竖梁回转头.SLDPRT	104.31K
155	茄苗移栽机-覆土竖梁焊合.SLDASM	103.01K
156	茄苗移栽机-覆土轮右支杆.SLDPRT	109.80K
157	茄苗移栽机-覆土轮左支杆.SLDPRT	115.09K
158	茄苗移栽机-覆土轮轴.SLDPRT	124.97K
159	茄苗移栽机-覆土轮连杆焊合.SLDASM	117.69K
160	茄苗移栽机-覆土轮连杆焊合2.SLDASM	119.94K
161	茄苗移栽机-连杆固定装置套管.SLDPRT	96.48K
162	茄苗移栽机-固定装置U型螺栓.SLDPRT	128.23K
163	茄苗移栽机-覆土轮.SLDPRT	195.06K
164	茄苗移栽机-覆土轮调节弹簧.SLDPRT	1.46M
165	茄苗移栽机-覆土轮调节杆.SLDPRT	141.36K
166	茄苗移栽机-销1.SLDPRT	114.25K
167	茄苗移栽机-销2.SLDPRT	110.30K
168	茄苗移栽机-龙门架体安装板1.SLDPRT	76.65K
169	茄苗移栽机-龙门架体横梁板.SLDPRT	48.21K
170	茄苗移栽机-龙门架体竖直板.SLDPRT	51.33K
171	茄苗移栽机-龙门组件.SLDASM	90.12K
