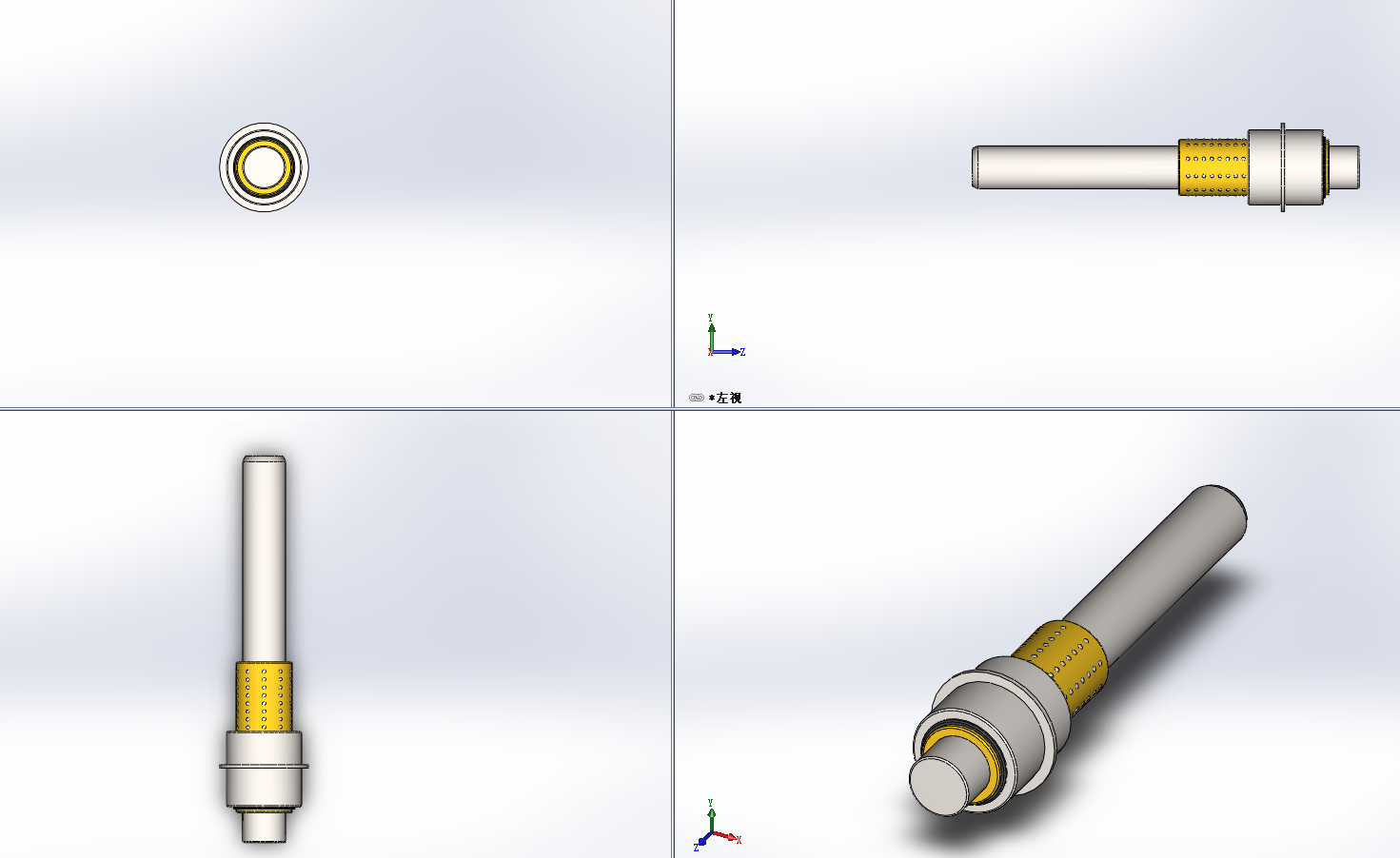

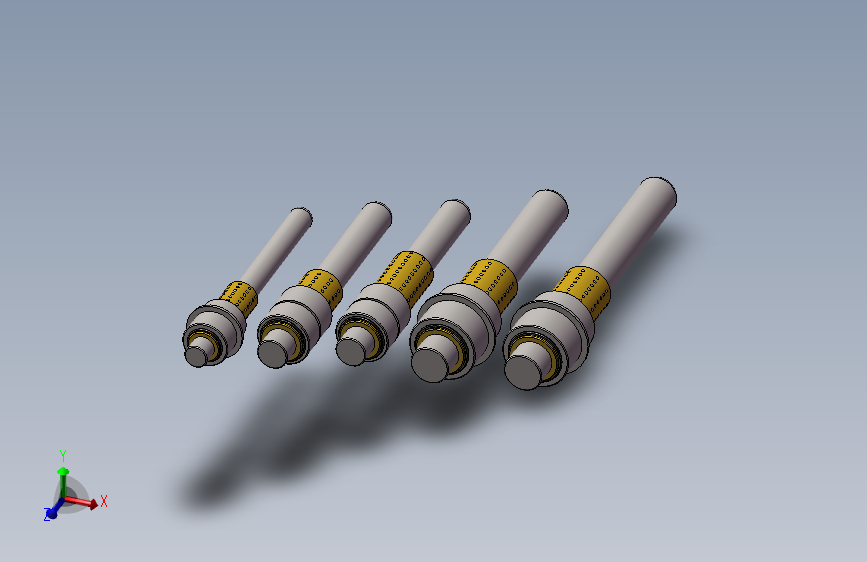

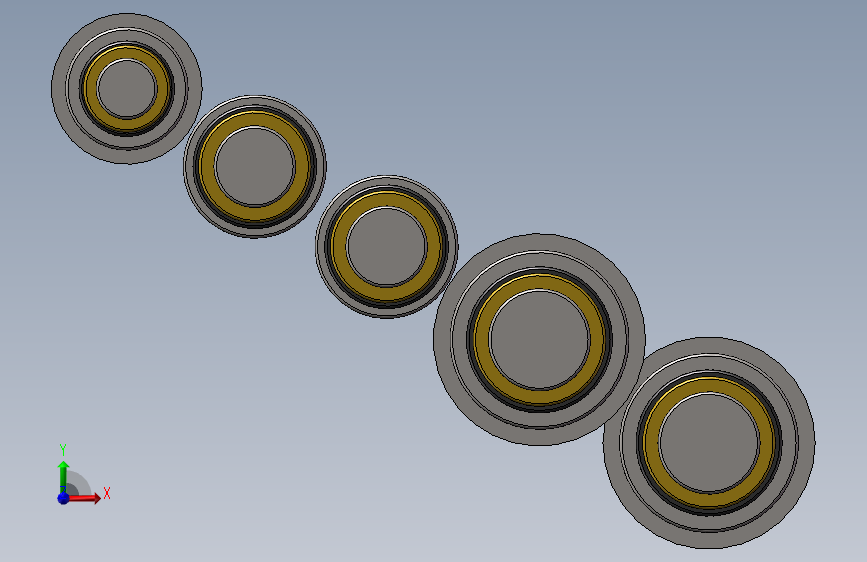

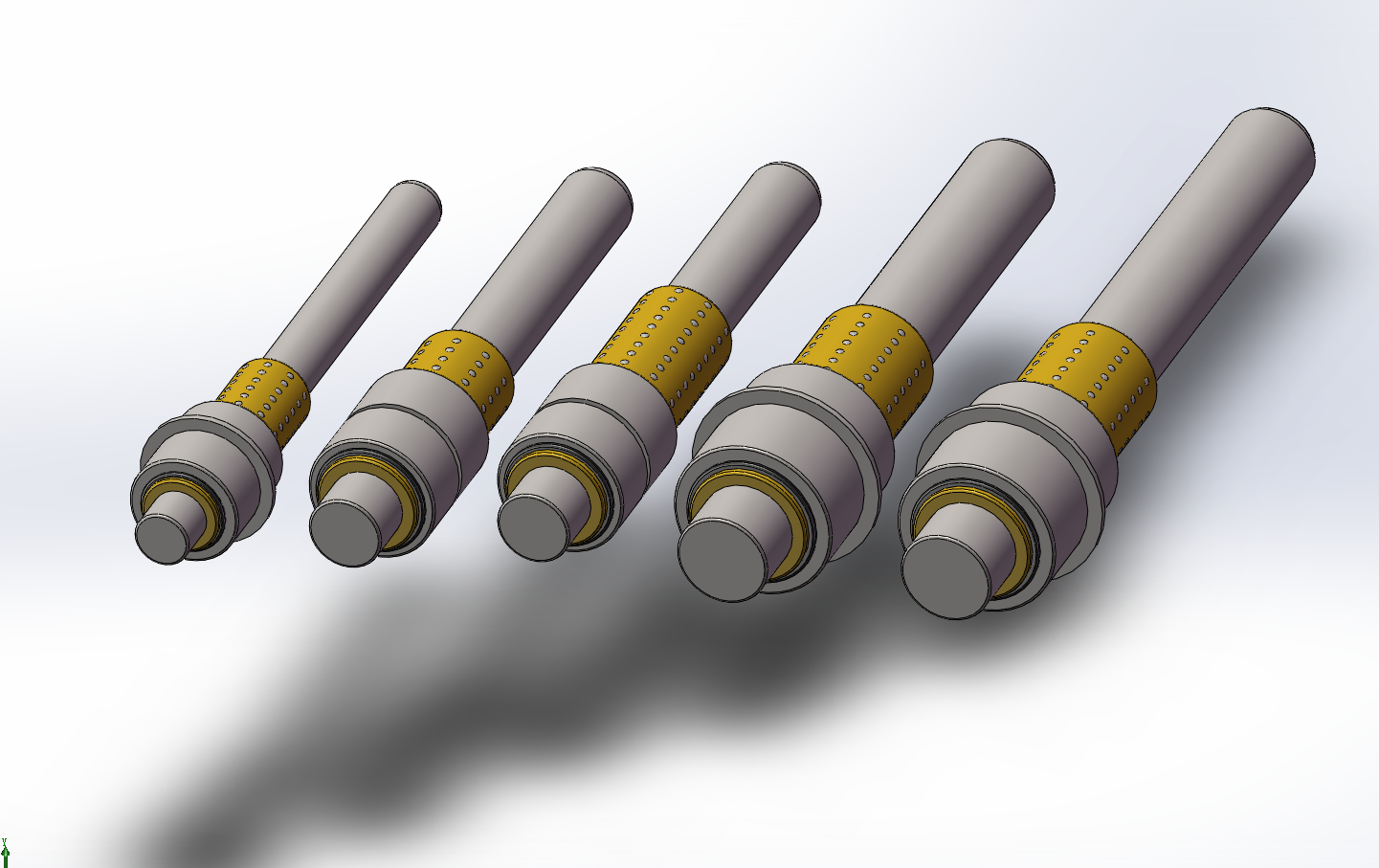

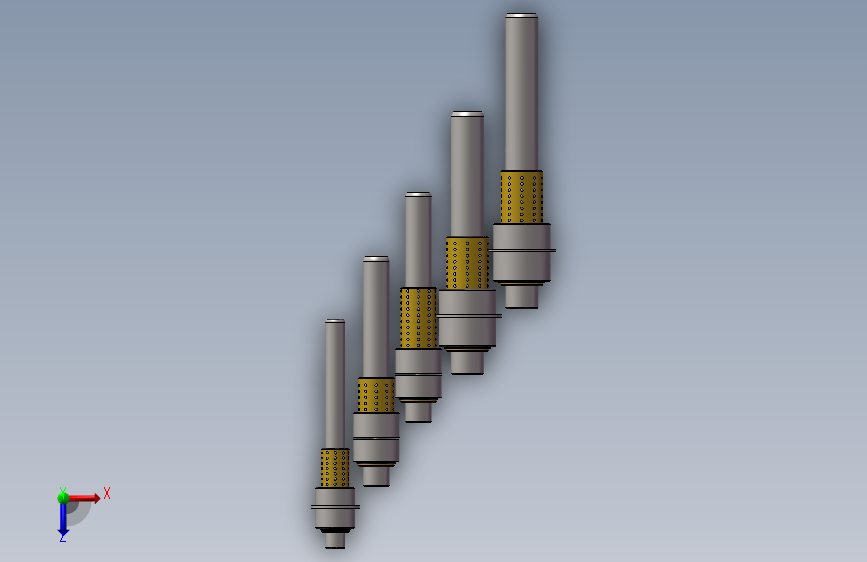

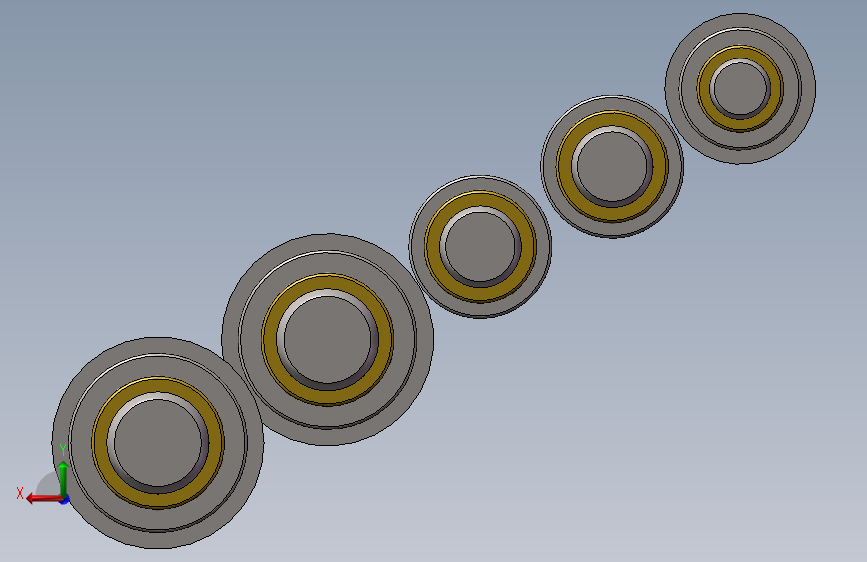

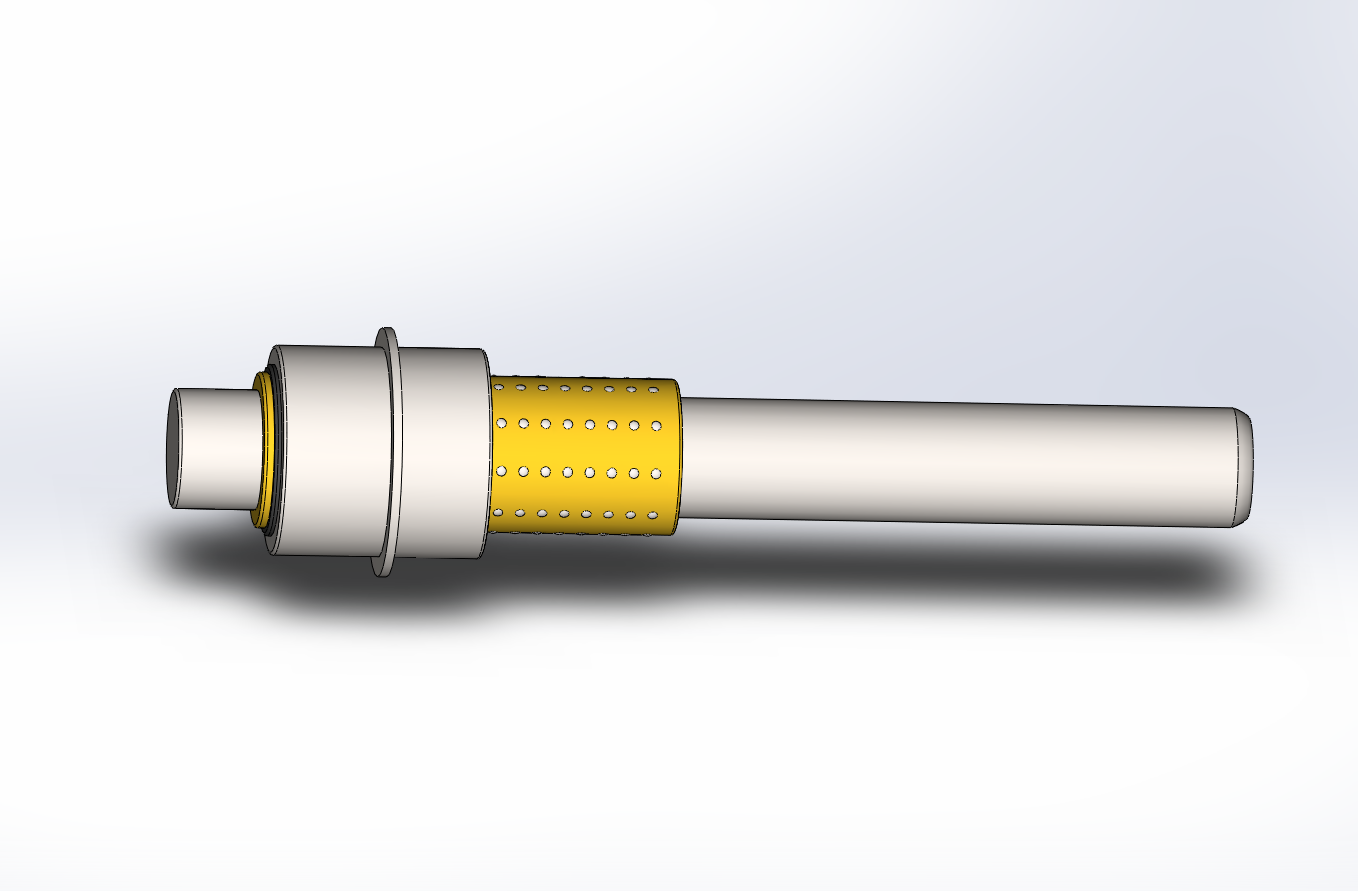

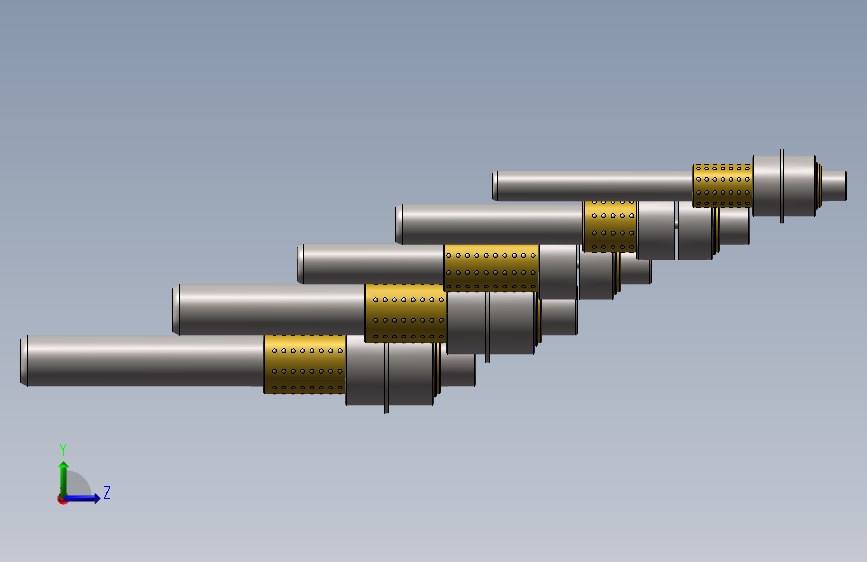

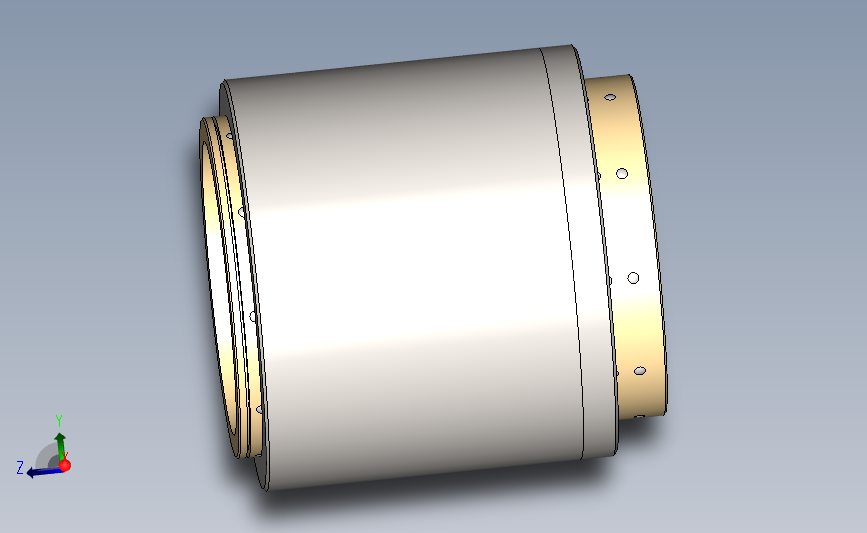

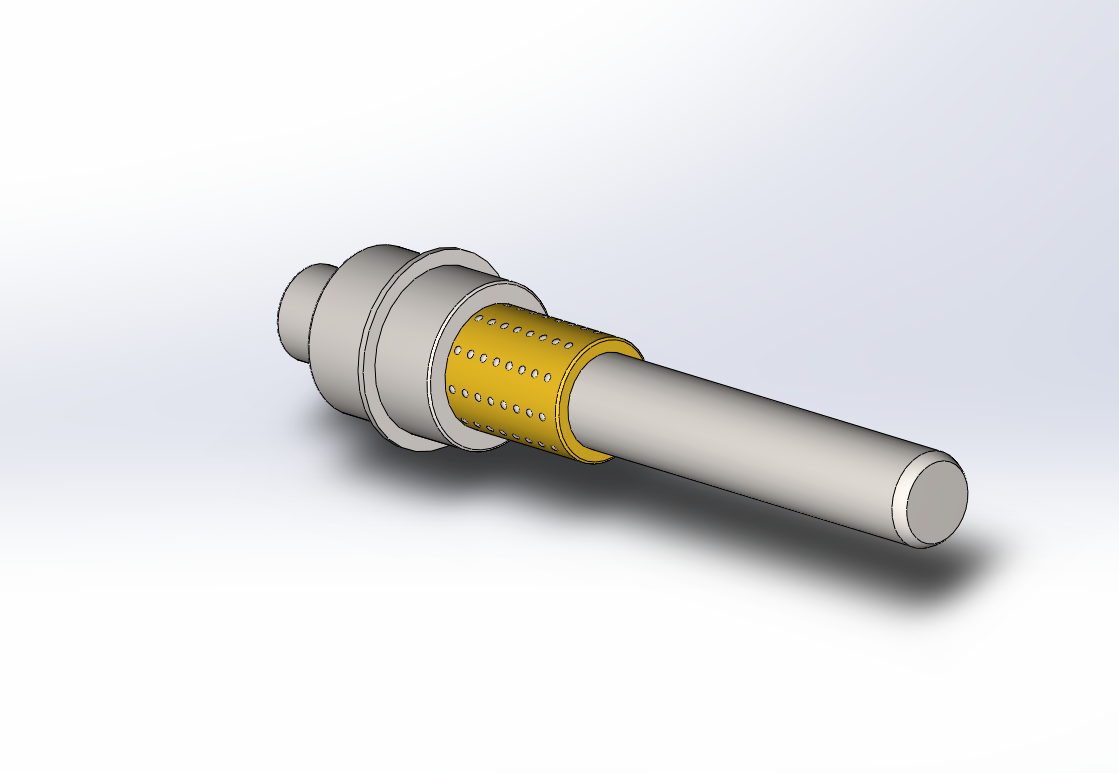

5款钢珠导套ZZ4147
（ID:2194954）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 装配体38.SLDASM | 1.68M |
| 2 | 钢珠导套ZZ4147[ZZ4147-12-140-51].sldprt | 469.51K |
| 3 | 钢珠导套ZZ4147[ZZ4147-16-140-54].sldprt | 388.52K |
| 4 | 钢珠导套ZZ4147[ZZ4147-16-140-70].sldprt | 577.98K |
| 5 | 钢珠导套ZZ4147[ZZ4147-20-160-70].sldprt | 496.79K |
| 6 | 钢珠导套ZZ4147[ZZ4147-20-180-70].sldprt | 506.17K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：2194954
图纸格式：sldasm,sldprt
文件大小：3.98M
所需金币：30
上传时间：2025-05-29 14:50:23
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2017
标签
导套
图纸简介
钢珠导套ZZ4147 ，是一种用于模具或机械中的导向装置，其主要作用是通过钢珠的滚动来提供精确导向和定位，确保运动部件的准确对合与直线运动。钢珠导套通常安装在模具的动模或定模板上，与导柱形成间隙配合，防止模具错位 ，钢珠导套具有高精度、运转平稳、抗腐蚀等特点，适用于高重复测量精度、快响应型的小型工程机械以及需要高精度和高寿命的模具，特别是薄材料的冲裁模具。其特殊的锁珠工艺可以有效解决钢珠脱落和死珠现象，提高模架系统的运动平衡和灵活性
