8款公制外螺纹平面O形圈密封管接头（ID:2195079）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17485033324055.zip | 4.38M |
| 2 | 公制外螺纹平面O形圈密封[10311-14-04].sldprt | 389.96K |
| 3 | 公制外螺纹平面O形圈密封[10311-16-05].sldprt | 397.32K |
| 4 | 公制外螺纹平面O形圈密封[10311-16-08].sldprt | 425.21K |
| 5 | 公制外螺纹平面O形圈密封[10311-18-06].sldprt | 408.36K |
| 6 | 公制外螺纹平面O形圈密封[10311-22-06].sldprt | 349.19K |
| 7 | 公制外螺纹平面O形圈密封[10311-22-08].sldprt | 354.90K |
| 8 | 公制外螺纹平面O形圈密封[10311-27-10].sldprt | 416.01K |
| 9 | 公制外螺纹平面O形圈密封[10311-30-12].sldprt | 381.96K |
| 10 | 装配体40.SLDASM | 1.38M |
此图纸下载需要30金币
立即下载
发布者
156****6923
创作: 7827
粉丝: 40
加入时间：2024-07-22
模型信息
图纸格式：sldprt,sldasm
文件大小：4.49M
所需金币：30
上传时间：2025-05-29 15:22:13
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2017
标签
接头
图纸简介

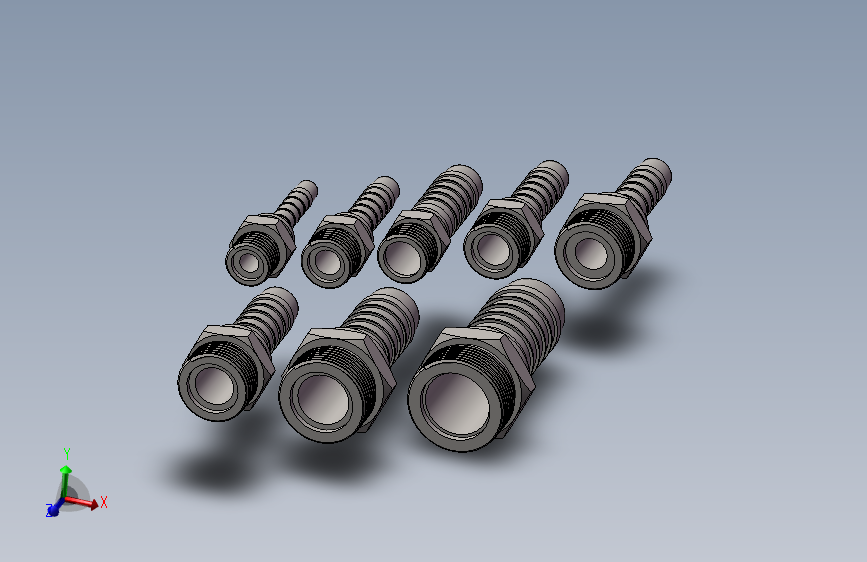

公制外螺纹平面O形圈密封管接头 ，应用广泛的管端连接方式是O型圈平面密封 ，由于密封效果好，这种连接方式的应用也是越来越普遍。接头也是一种三件式接头。接头本体的螺纹为UN/UNF直螺纹，作用为提供紧固力；端面上加工了一道沟槽，用于放置O型圈，并通过与另一个端面之间的挤压而进行密封。
