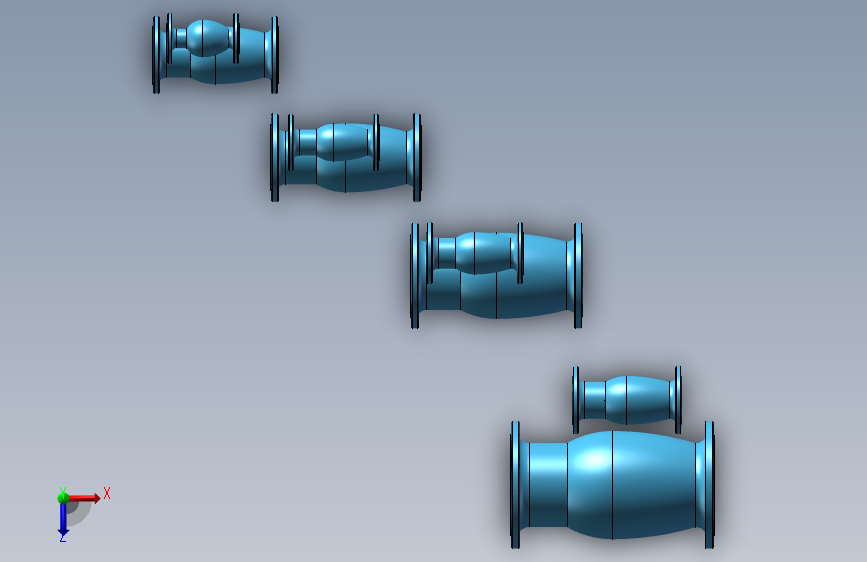

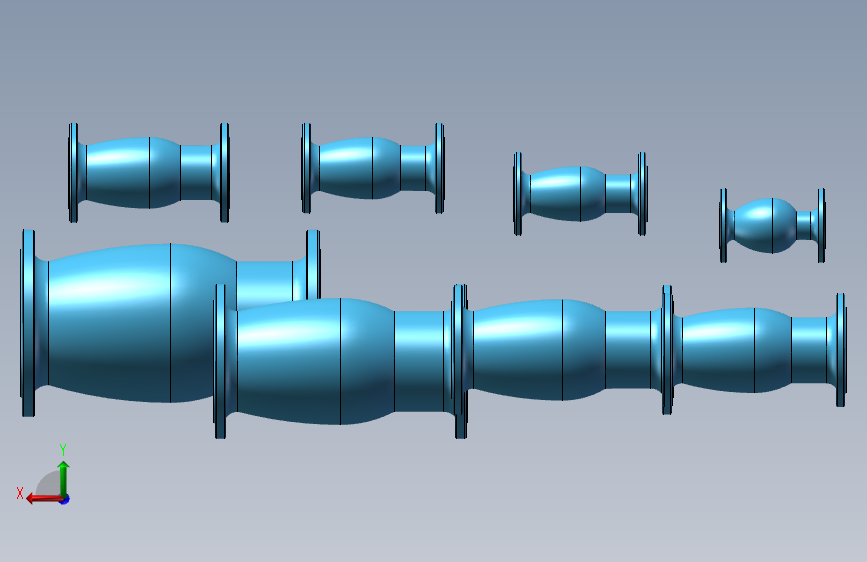

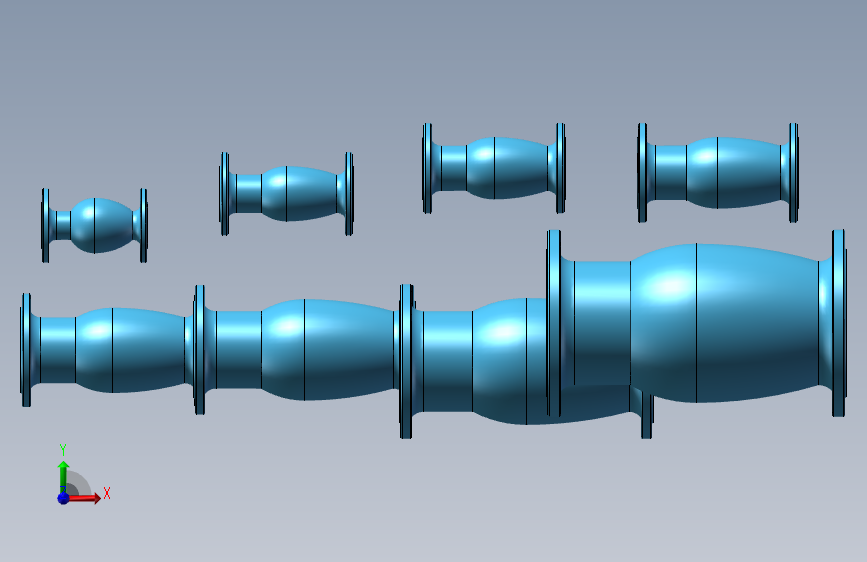

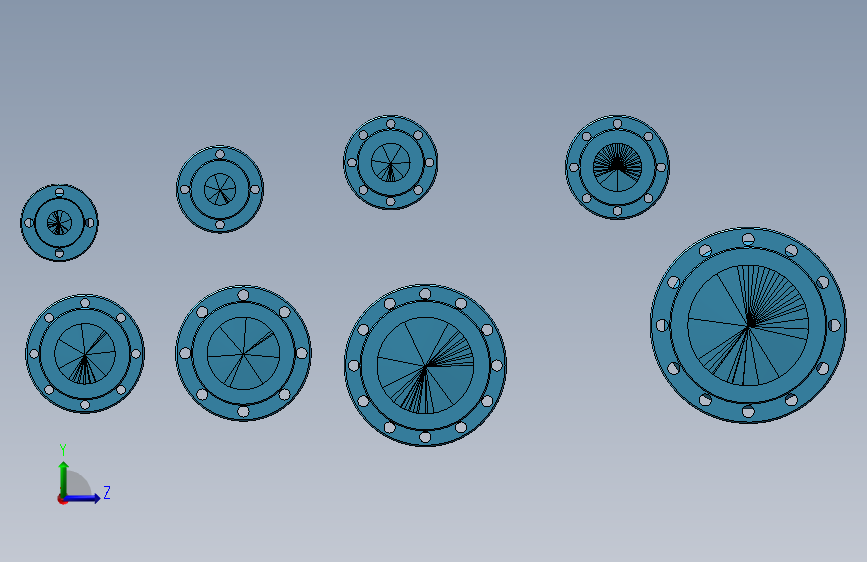

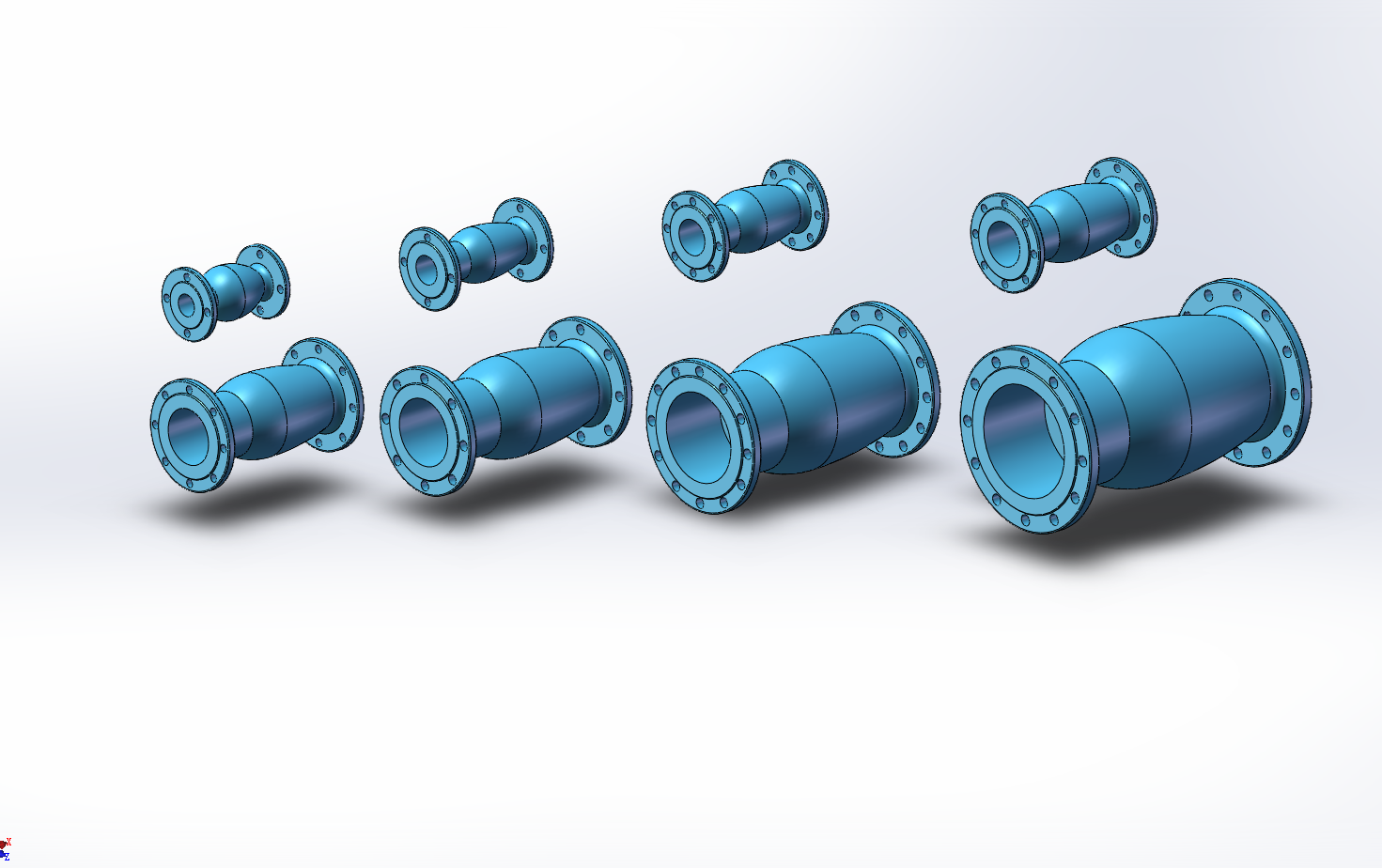

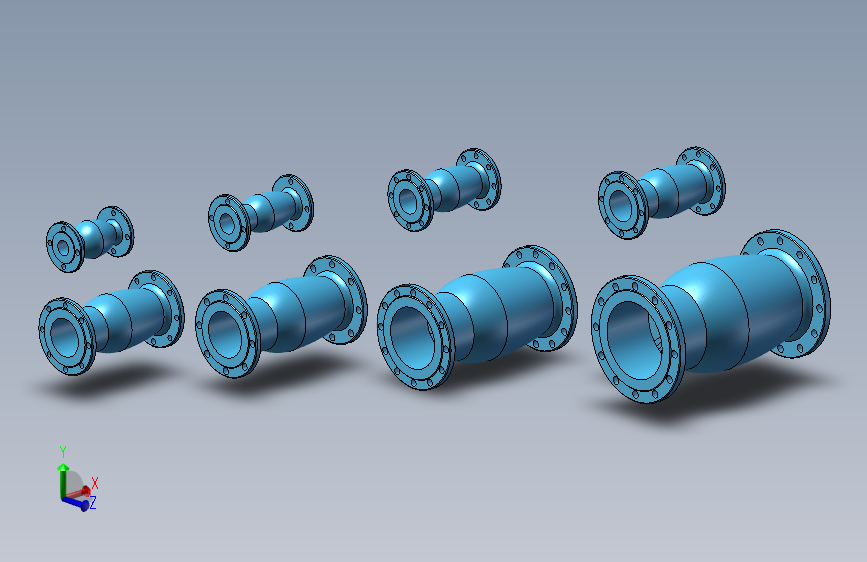

8款旋启式止回阀（H44H）（ID:2199559）

设备部件 / 管道附件 / 8款旋启式止回阀（H44H）

©非原创

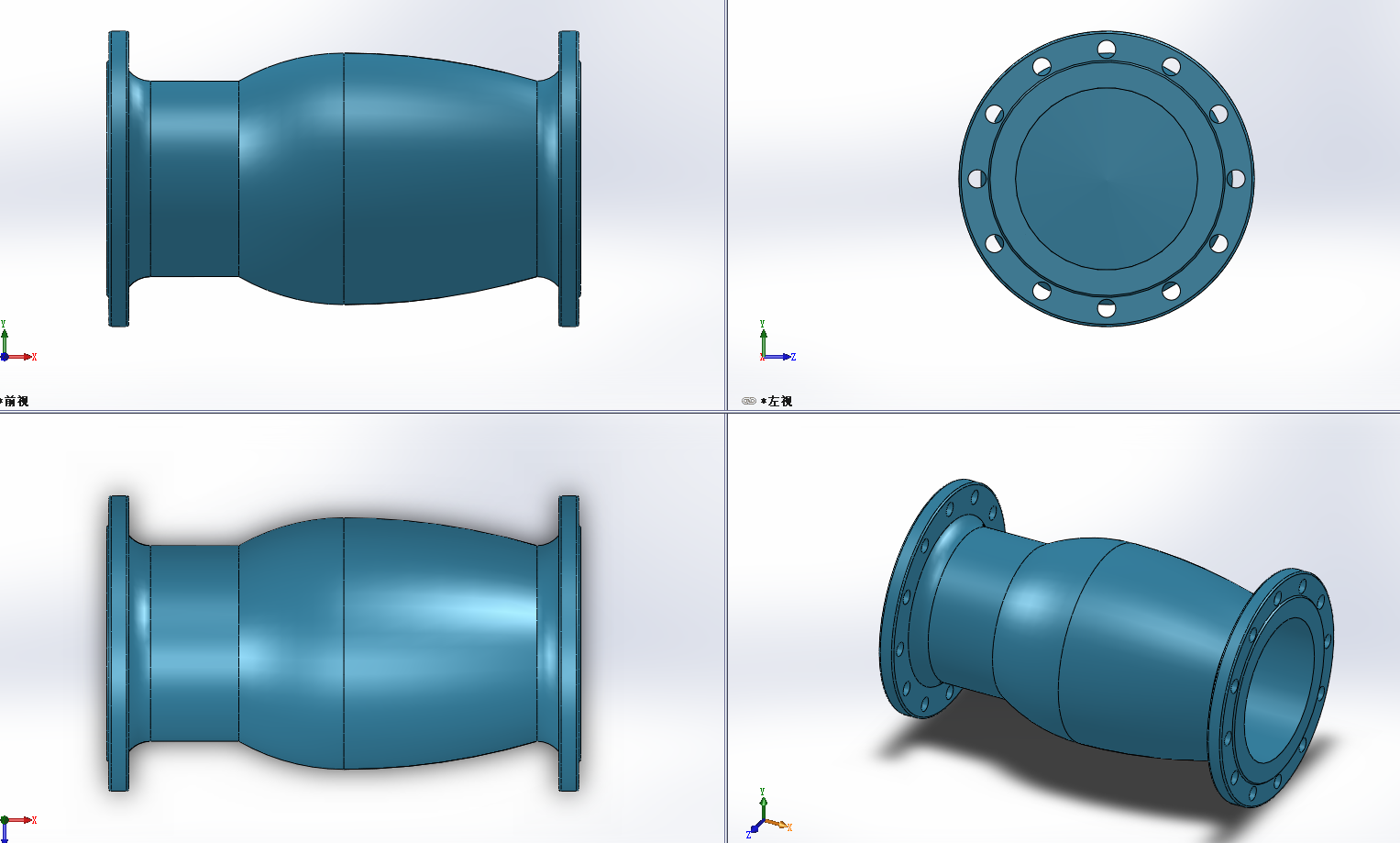

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17485899712216.zip	5.45M
2	旋启式止回阀（H44H）[H44H-1.6-DN100].sldprt	590.00K
3	旋启式止回阀（H44H）[H44H-1.6-DN125].sldprt	595.70K
4	旋启式止回阀（H44H）[H44H-1.6-DN150].sldprt	586.32K
5	旋启式止回阀（H44H）[H44H-1.6-DN200].sldprt	609.63K
6	旋启式止回阀（H44H）[H44H-1.6-DN250].sldprt	610.67K
7	旋启式止回阀（H44H）[H44H-1.6-DN50].sldprt	583.72K
8	旋启式止回阀（H44H）[H44H-1.6-DN65].sldprt	571.14K
9	旋启式止回阀（H44H）[H44H-1.6-DN80].sldprt	593.78K
10	装配体9.SLDASM	1.07M

此图纸下载需要32金币

立即下载

发布者

156****6923

创作: 7473

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：5.58M

所需金币：32

上传时间：2025-05-30 15:26:16

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

止回阀

图纸简介

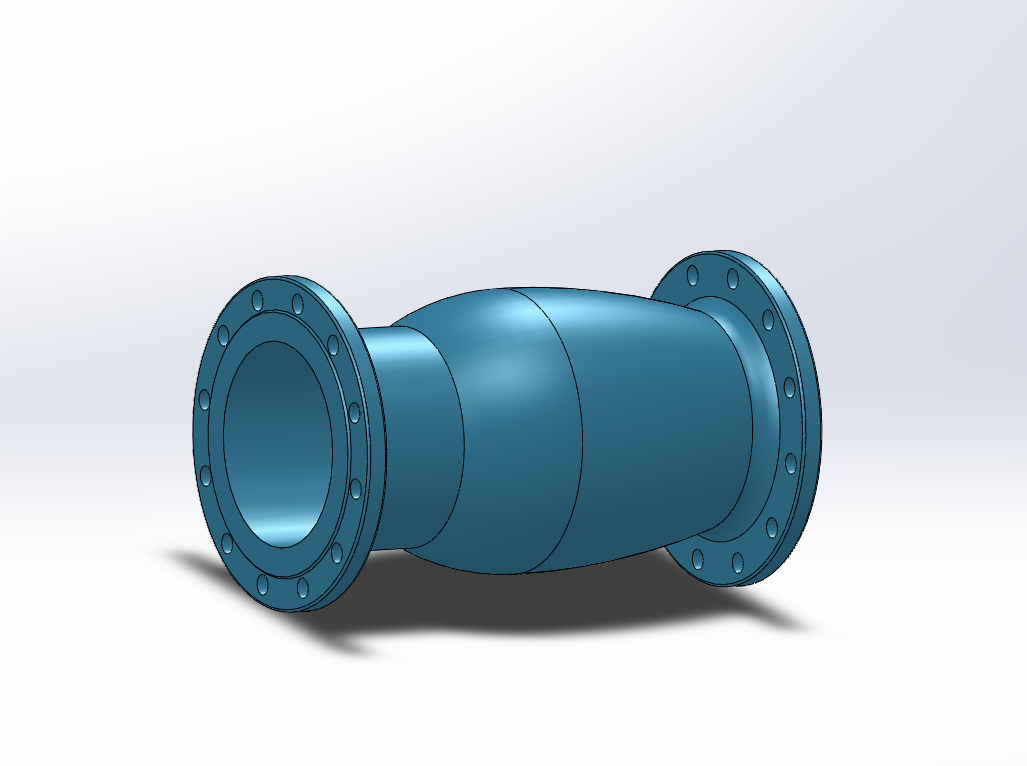

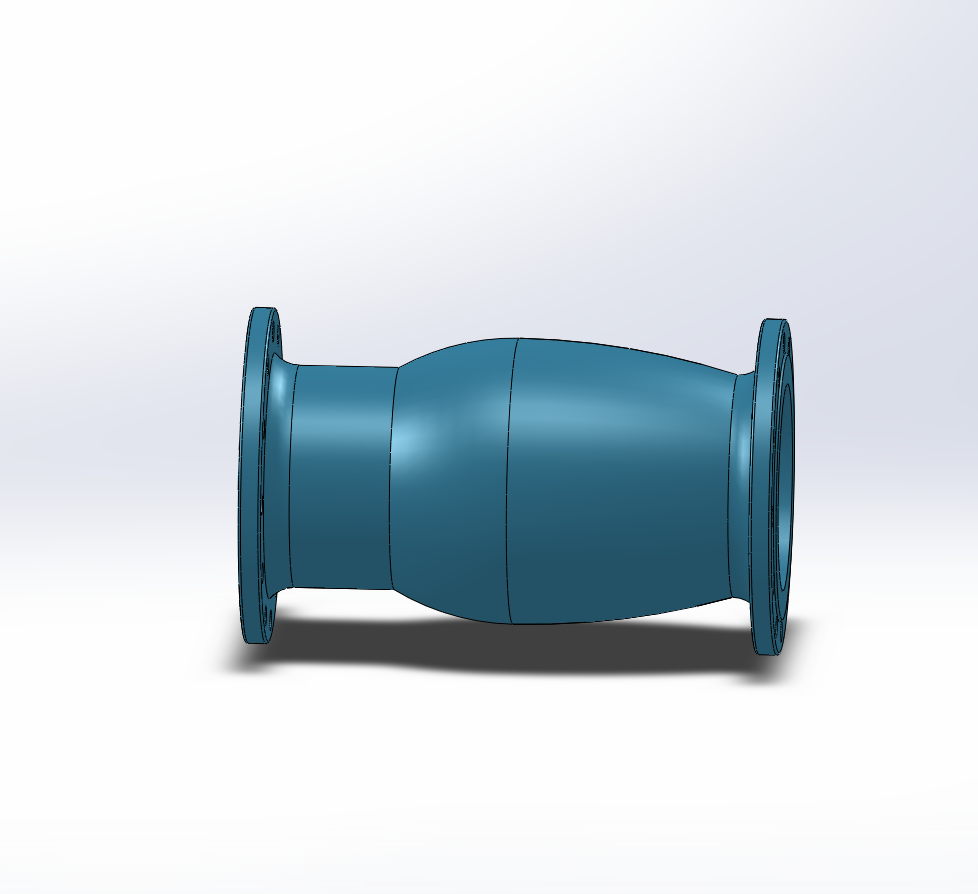

旋启式止回阀（H44H），是一种用于控制介质单向流动的设备，主要依靠介质自身的力量来开启和关闭‌。这种止回阀适用于全开和全关的操作，其启闭件在介质流动的作用下自动开启或关闭，从而防止介质倒流‌ ，广泛应用于石油、化工、制药、化肥、电力等行业，适用于压力范围为1.6~32MPa（或2.0-42.0MPa），工作温度在-29~+550℃之间。它适用于各种工况的管路上，主要介质包括水、油品、蒸汽和酸性介质等‌
