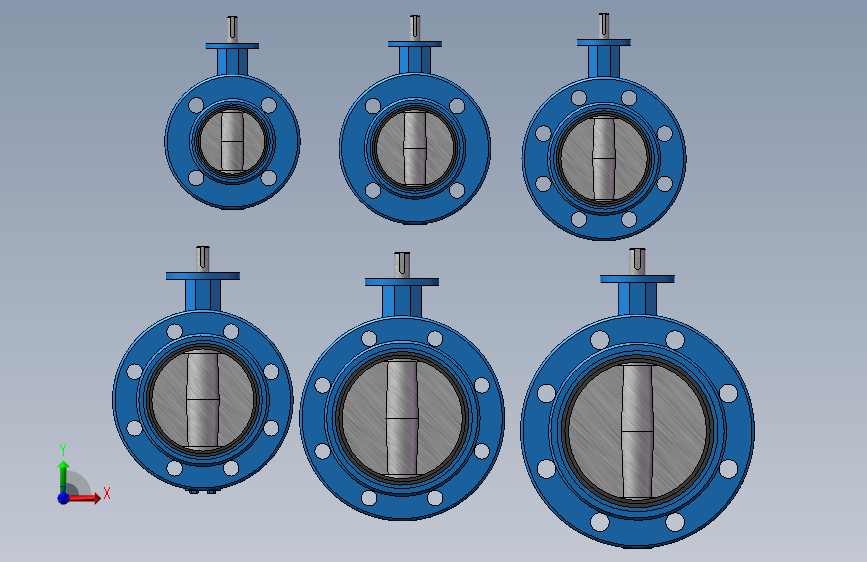

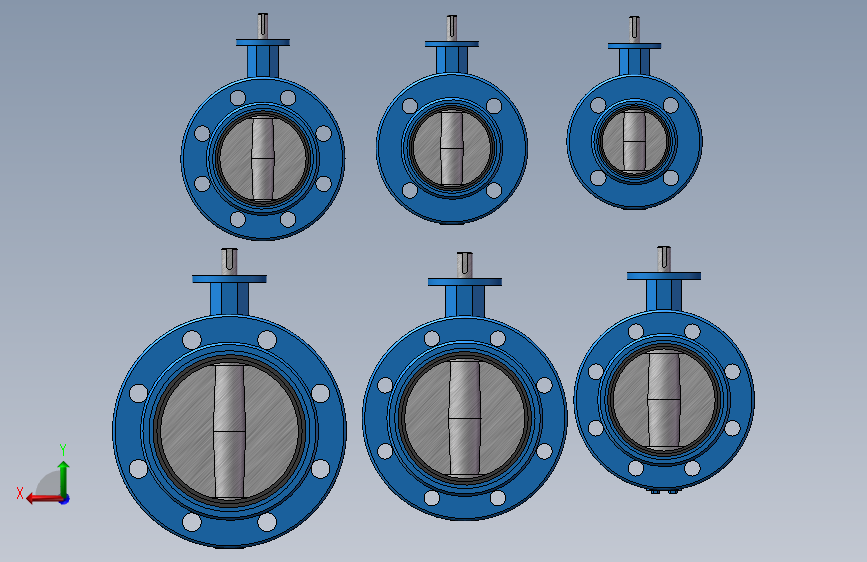

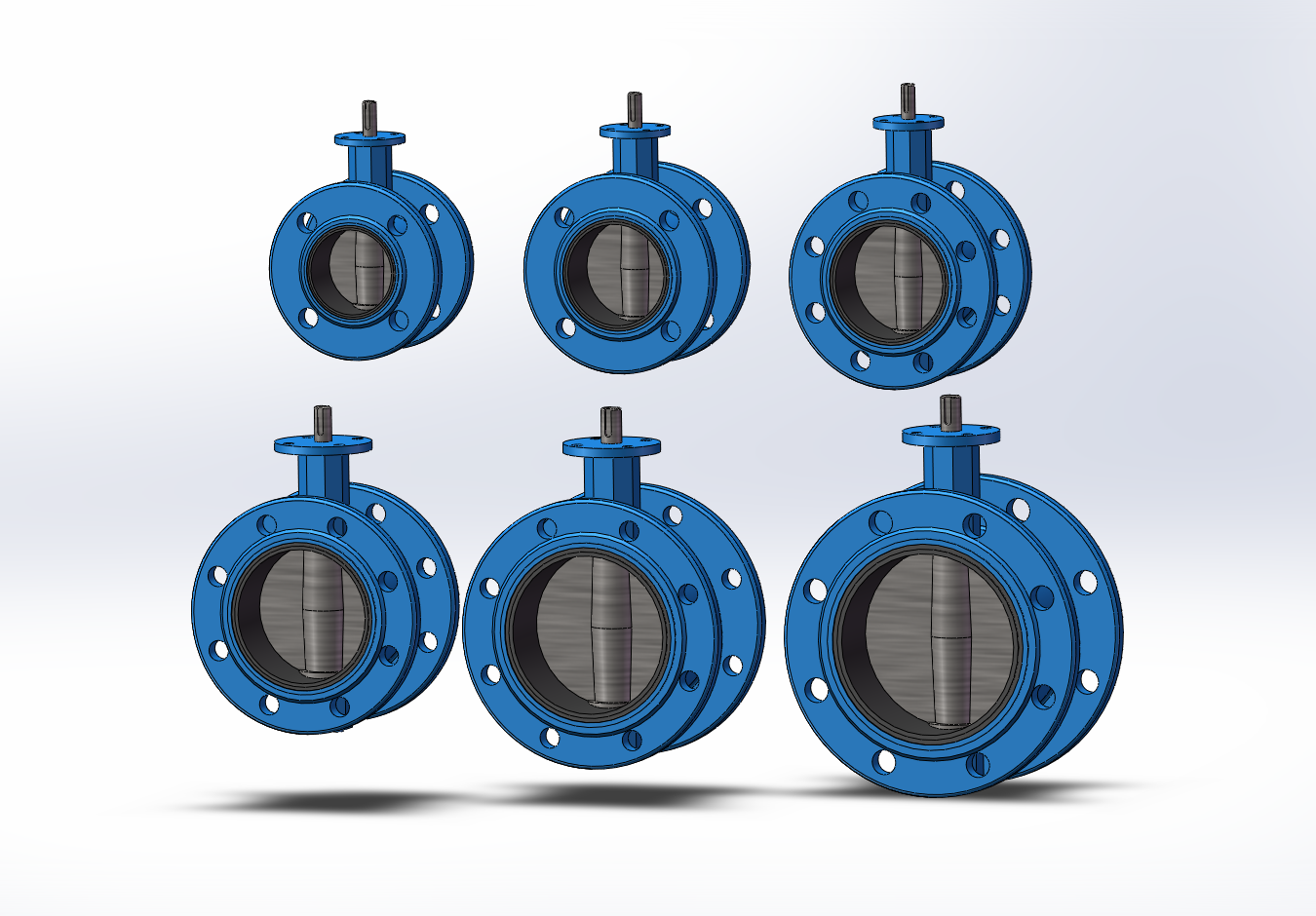

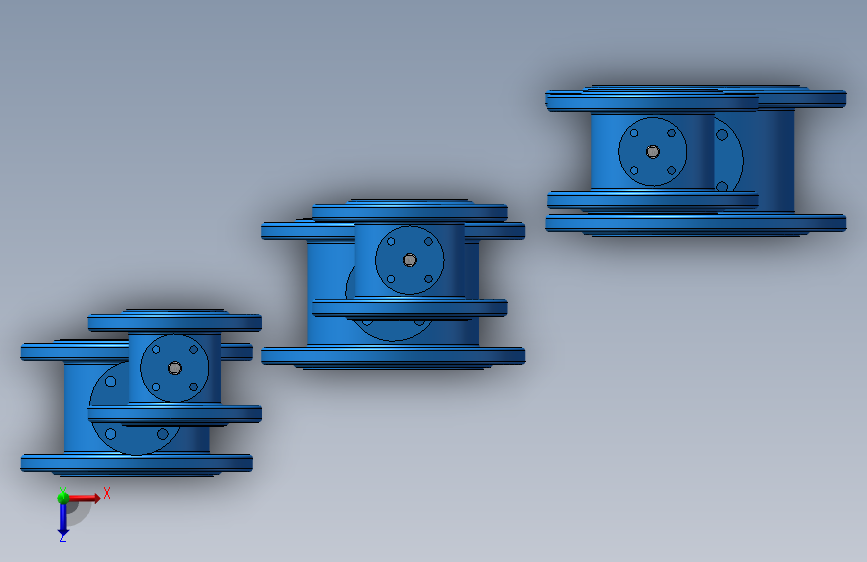

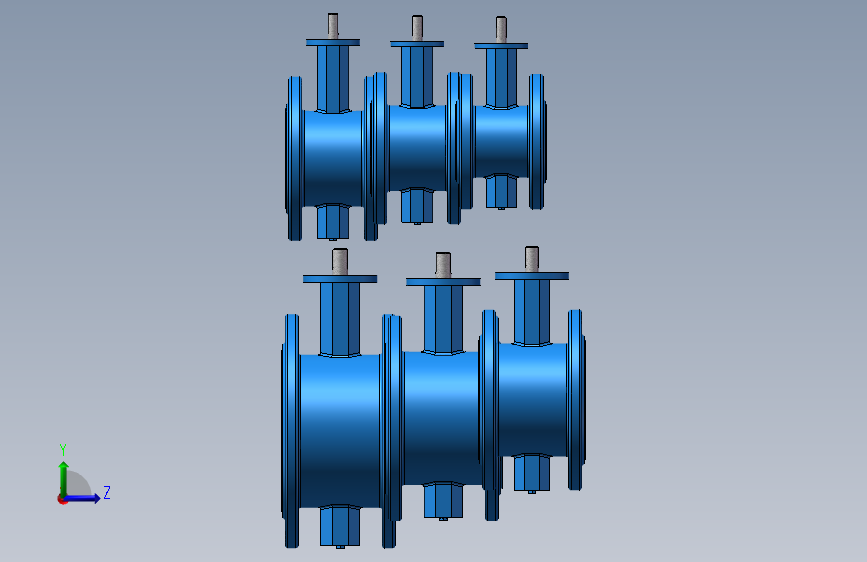

6款中心板式法兰蝶阀（ID:2201168）

设备部件 / 管道附件 / 6款中心板式法兰蝶阀

©非原创

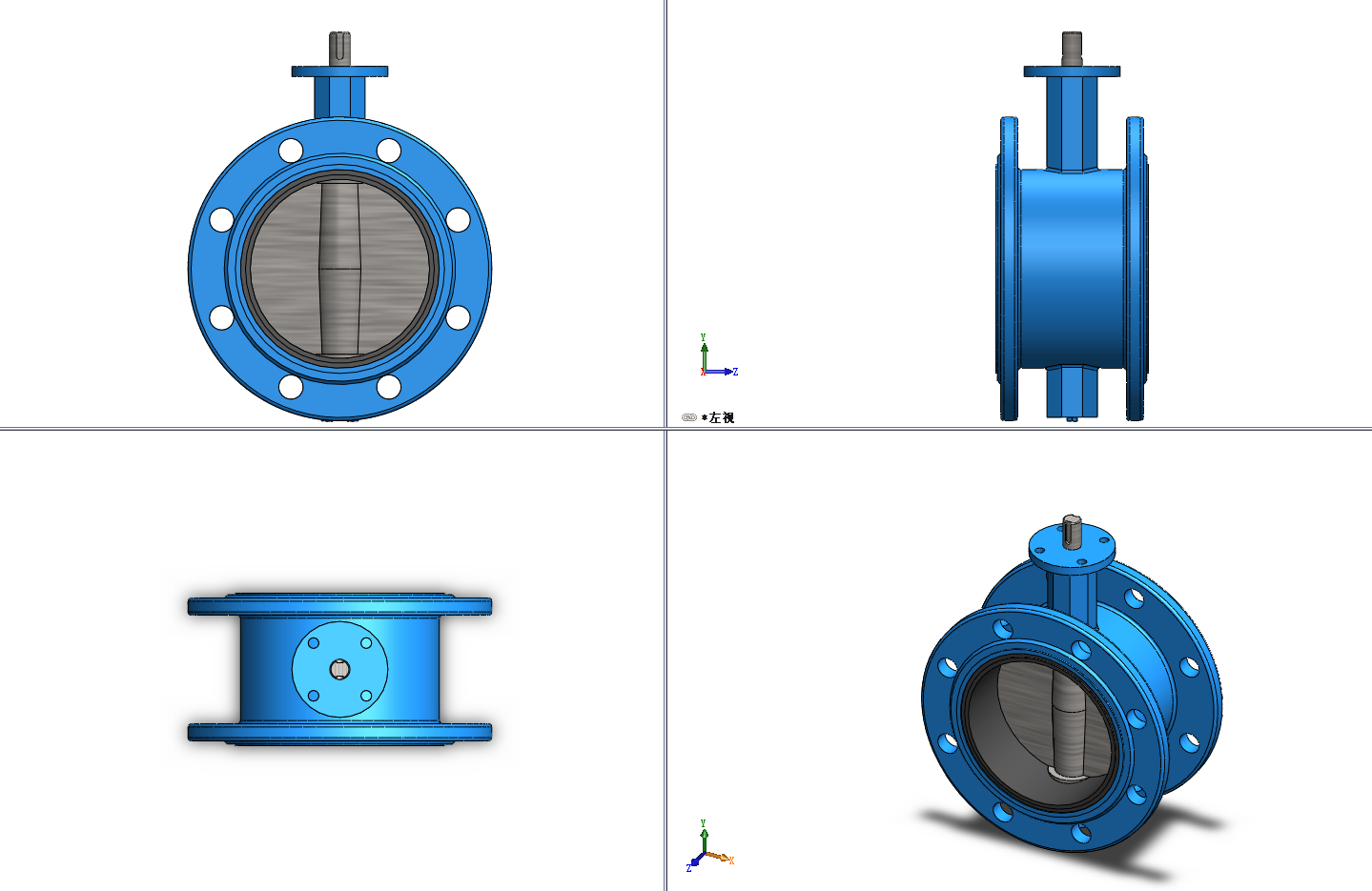

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17486052844378.zip	3.88M
2	中心板式法兰蝶阀[PN1-DN100].sldprt	546.02K
3	中心板式法兰蝶阀[PN1-DN125].sldprt	528.58K
4	中心板式法兰蝶阀[PN1-DN150].sldprt	537.81K
5	中心板式法兰蝶阀[PN1-DN50].sldprt	488.35K
6	中心板式法兰蝶阀[PN1-DN65].sldprt	488.54K
7	中心板式法兰蝶阀[PN1-DN80].sldprt	535.58K
8	装配体21.SLDASM	947.84K

此图纸下载需要30金币

立即下载

发布者

156****6923

创作: 7456

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：3.98M

所需金币：30

上传时间：2025-05-30 19:41:26

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

中心板式法兰蝶阀，‌是一种通过蝶板的旋转来实现启闭和调节流量的阀门。其结构简单，主要由阀体、阀杆、蝶板和密封圈组成。广泛应用于各种流体控制系统中，特别适用于需要快速启闭和流量调节的场合。常见的应用场景，工业管道系统‌：用于调节和控制各种工业流体的流量和压力。给排水系统‌：在建筑给排水系统中，用于调节水流和控制水压。环保工程‌：在环保工程中，用于处理各种腐蚀性流体介质‌
