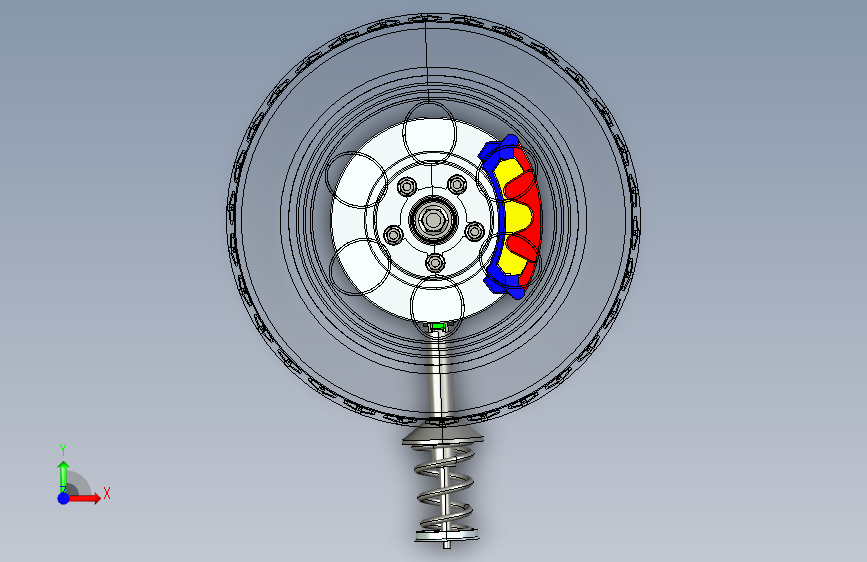

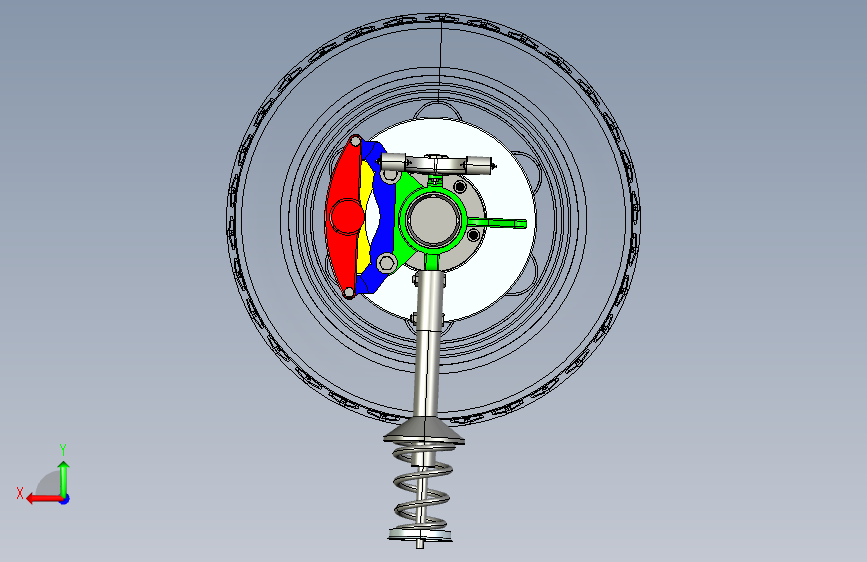

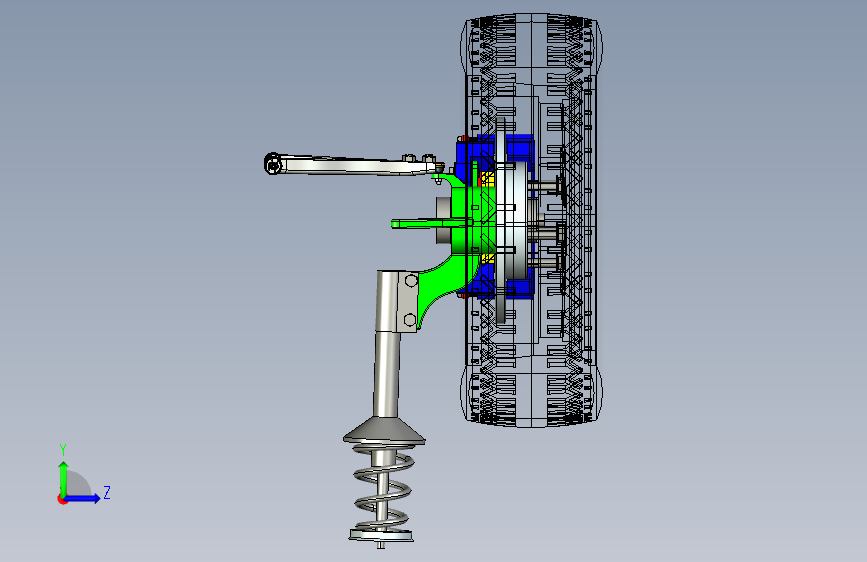

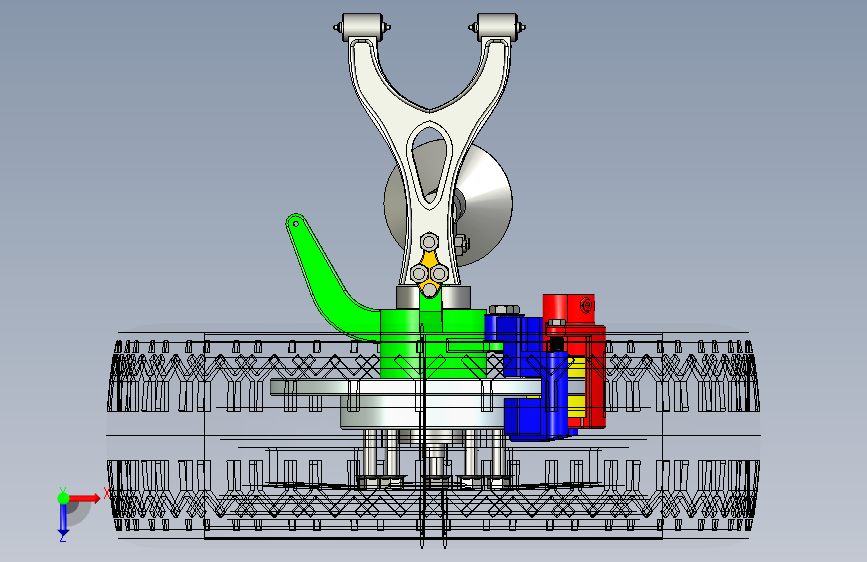

基于盘式制动器的某乘用车制动系统设计

（ID:2201716）

改图/画图

交通运输 / 车辆相关 / 基于盘式制动器的某乘用车制动系统设计

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	A0-悬架总成.dwg	366.56K
2	A0-液压管路布置图.dwg	381.28K
3	A1-转向节.dwg	188.19K
4	A2-制动钳支架.dwg	186.19K
5	A2-汽车轴头.dwg	178.97K
6	A3-摩擦衬块总成.dwg	174.72K
7	中期检查表.doc	35.50K
8	任务书.doc	43.50K
9	图纸集合版-6张图.dwg	879.19K
10	外文翻译.docx	4.81M
11	开题报告.doc	80.00K
12	文献综述.docx	53.35K
13	汽车在上坡路停驻时的受力情况.dwg	319.44K
14	简介.doc	43.00K
15	设计说明书.docx	6.45M
16	Zhuangpeiti.stp	16.63M
17	3056208_1_.prt.1	110.66K
18	3056208_2_.prt.1	119.13K
19	3056208_3_.prt.1	70.52K
20	97508e-gb299.asm.2	142.25K
21	97508e_1_.prt.1	103.66K
22	97508e_2_.prt.1	105.75K
23	97508e_3_.prt.1	82.38K
24	97508e_4_.prt.1	81.83K
25	a0xuanjiazongcheng.dwg	487.44K
26	a0xuanjiazongcheng_dwg__out.log.1	3.60K
27	a0悬架总成.drw.23	398.15K
28	a1转向节.drw.2	113.54K
29	a2汽车轴头.drw.15	234.50K
30	a3摩擦衬块总成.drw.28	241.77K
31	m10-gb6170.prt.1	125.44K
32	m10-gb6172.prt.1	127.74K
33	m10x20-gb5783.prt.1	127.99K
34	m10x20-gb70.prt.1	127.21K
35	m10x40-gb5781.prt.1	118.34K
36	m12-gb6170.prt.2	139.13K
37	m12-gb6177.prt.2	167.44K
38	m12x35-gb5783.prt.2	137.77K
39	m12x40-gb5781.prt.1	115.50K
40	m12x45-gb5781.prt.2	125.75K
41	m12x50-gb70.prt.1	126.28K
42	m12x60-gb70.prt.3	125.99K
43	m12x70-gb70.prt.3	129.04K
44	m20-gb6177.prt.4	167.08K
45	m5-gb6170.prt.2	132.57K
46	m6-gb6170.prt.1	121.73K
47	m8x16-gb5781.prt.2	129.77K
48	下摆臂.prt.4	2.30M
49	下摆臂总成.asm.6	252.67K
50	下摆臂球头总成.asm.5	116.41K
51	下摆臂螺柱.prt.2	114.57K
52	减震器.prt.10	236.85K
53	减震器总成.asm.5	155.54K
54	制动盘.prt.15	341.70K
55	制动钳体.prt.52	690.72K
56	制动钳总成.asm.14	126.06K
57	制动钳支架.drw.1	149.65K
58	制动钳支架.prt.38	707.35K
59	半轴.prt.12	773.40K
60	可变螺距减震弹簧.prt.6	159.85K
61	垫圈.prt.3	89.06K
62	密封圈.prt.6	89.61K
63	导向销.prt.17	176.04K
64	弹簧1.prt.2	157.01K
65	弹簧上座.prt.3	112.35K
66	悬架总成.asm.68	805.68K
67	摩擦衬块.prt.20	258.99K
68	汽车轴头.prt.30	778.39K
69	活塞.prt.10	189.20K
70	球头.prt.3	575.72K
71	球头螺母.prt.3	148.81K
72	球头衬套.prt.2	105.09K
73	球头销.prt.6	108.66K
74	盘式制动器总成.asm.35	240.73K
75	车轮.prt.7	691.54K
76	车轮总成.asm.4	81.55K
77	转向节.prt.39	704.82K
78	轮毂螺母.prt.5	204.61K
79	轮毂轴承总成.asm.8	90.77K
80	轮胎.prt.4	1.66M
81	轴套.prt.7	121.56K
82	轴承3208.asm.2	109.96K
83	防尘圈.prt.4	159.28K
84	防尘罩.prt.9	224.56K
85	3056208_1_.prt.1	110.66K
86	3056208_2_.prt.1	119.13K
87	3056208_3_.prt.1	70.52K
88	97508e-gb299.asm.1	115.44K
89	97508e_1_.prt.1	103.66K
90	97508e_2_.prt.1	105.75K
91	97508e_3_.prt.1	82.38K
92	97508e_4_.prt.1	81.83K
93	m10-gb6170.prt.1	125.44K
94	m10-gb6172.prt.1	127.74K
95	m10x20-gb5783.prt.1	127.99K
96	m10x20-gb70.prt.1	127.21K
97	m10x40-gb5781.prt.1	118.34K
98	m12-gb6177.prt.2	167.44K
99	m12x35-gb5783.prt.2	137.77K
100	m12x50-gb70.prt.1	126.28K
101	m12x60-gb70.prt.2	128.94K
102	m12x70-gb70.prt.2	125.12K
103	m20-gb6177.prt.3	167.61K
104	m5-gb6170.prt.2	132.57K
105	m6-gb6170.prt.1	121.73K
106	m8x16-gb5781.prt.1	119.73K
107	下摆臂.prt.3	2.68M
108	下摆臂总成.asm.3	129.46K
109	下摆臂球头总成.asm.5	116.41K
110	下摆臂螺柱.prt.2	114.57K
111	减震器.prt.4	272.66K
112	减震器总成.asm.2	129.31K
113	制动盘.prt.14	328.94K
114	制动钳体.prt.48	694.78K
115	制动钳总成.asm.14	126.06K
116	制动钳支架.prt.35	693.55K
117	半轴.prt.10	758.97K
118	可变螺距减震弹簧.prt.5	170.04K
119	垫圈.prt.3	89.06K
120	密封圈.prt.6	89.61K
121	导向销.prt.15	168.50K
122	弹簧1.prt.2	157.01K
123	弹簧上座.prt.3	112.35K
124	悬架总成.asm.31	331.86K
125	摩擦衬块.prt.10	238.82K
126	汽车轴头.prt.20	828.51K
127	活塞.prt.10	189.20K
128	球头.prt.3	575.72K
129	球头螺母.prt.3	148.81K
130	球头衬套.prt.2	105.09K
131	球头销.prt.6	108.66K
132	盘式制动器总成.asm.25	254.91K
133	车轮.prt.7	691.54K
134	车轮总成.asm.4	81.55K
135	转向节.prt.35	715.25K
136	轮毂轴承总成.asm.7	88.03K
137	轮胎.prt.4	1.66M
138	轴套.prt.7	121.56K
139	轴承3208.asm.2	109.96K
140	防尘圈.prt.4	159.28K
141	防尘罩.prt.9	224.56K
