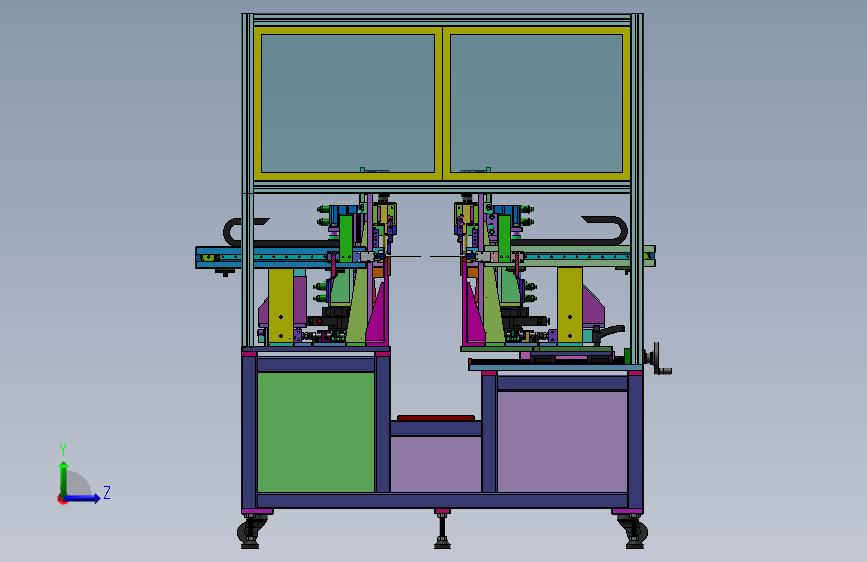

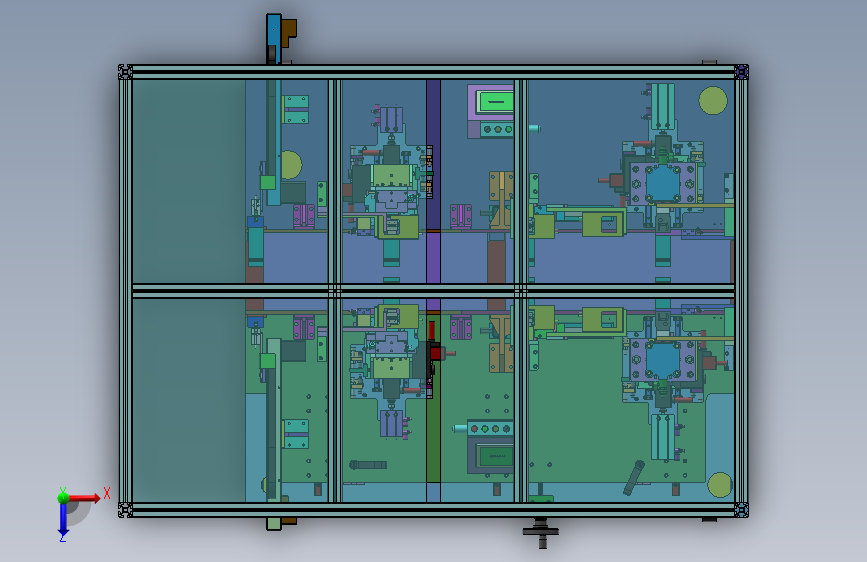

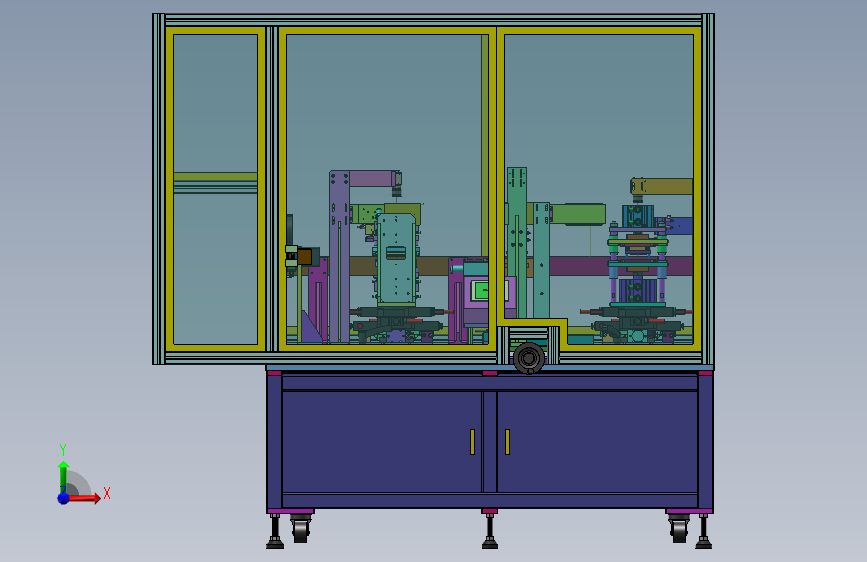

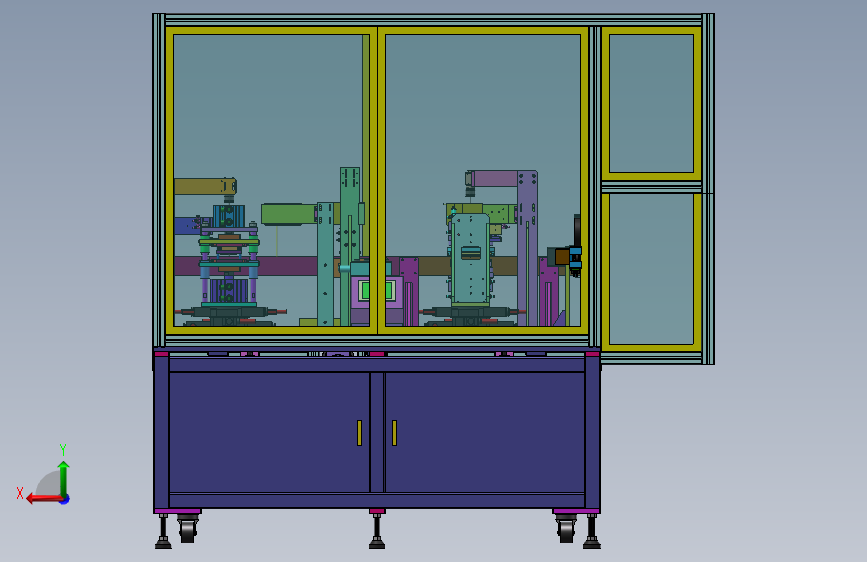

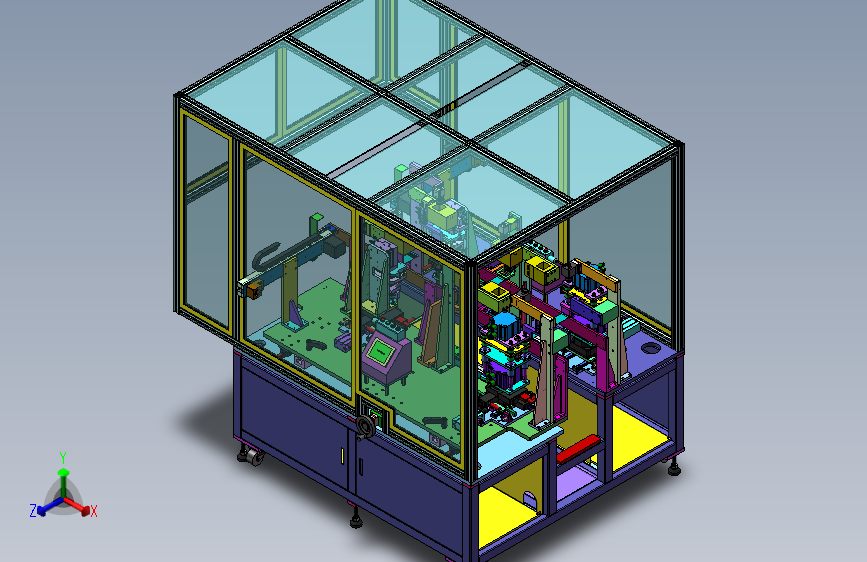

手机FFC冲裁检测机(ID:2226935)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17491099299283.rar | 56.69M |
2 | E-ASSY冲裁检测机.STEP | 44.71M |
3 | E01-1-ASSY地脚组件.SLDASM | 160.50K |
4 | E01-ASSY冲裁电检机架.SLDASM | 959.00K |
5 | E01-N001-脚轮90高.SLDPRT | 258.00K |
6 | E01-P001M16螺杆.SLDPRT | 100.50K |
7 | E01-P002安装板.SLDPRT | 199.50K |
8 | E01-P004垫块.SLDPRT | 143.50K |
9 | E01-P005地脚.SLDPRT | 116.50K |
10 | E01-P006垫板.SLDPRT | 143.50K |
11 | E01-P007垫块.SLDPRT | 155.50K |
12 | E01-封板1.SLDPRT | 139.50K |
13 | E01-封板2.SLDPRT | 139.50K |
14 | E01-封板3.SLDPRT | 139.50K |
15 | E01-封板4.SLDPRT | 138.00K |
16 | E01-封板5.SLDPRT | 139.00K |
17 | E01-封板6.SLDPRT | 133.50K |
18 | E01-方通50X50-1105.SLDPRT | 157.00K |
19 | E01-方通50X50-1305.SLDPRT | 156.00K |
20 | E01-方通50X50-265.SLDPRT | 168.50K |
21 | E01-方通50X50-320.SLDPRT | 167.00K |
22 | E01-方通50X50-321.SLDPRT | 169.50K |
23 | E01-方通50X50-370.SLDPRT | 167.50K |
24 | E01-方通50X50-378.SLDPRT | 156.50K |
25 | E01-方通50X50-410.SLDPRT | 167.00K |
26 | E01-方通50X50-421.SLDPRT | 166.50K |
27 | E01-方通50X50-428.SLDPRT | 165.50K |
28 | E01-方通50X50-478.SLDPRT | 164.00K |
29 | E01-配电板1.SLDPRT | 206.50K |
30 | E01-配电板2.SLDPRT | 171.00K |
31 | E01-配电板3.SLDPRT | 170.00K |
32 | E01-配电板4.SLDPRT | 188.00K |
33 | E01-门1.SLDPRT | 157.50K |
34 | E01-门2.SLDPRT | 157.00K |
35 | E01-门3.SLDPRT | 157.00K |
36 | E01-门4.SLDPRT | 157.00K |
37 | E02-ASSY冲裁检测基板组件.SLDASM | 2.54M |
38 | E02-N001-上银滑块HGW20CA.SLDPRT | 450.00K |
39 | E02-N002-上银滑轨HGR20CA2R420.SLDPRT | 333.50K |
40 | E02-N003-位置显示器DPNP4P1.SLDPRT | 315.50K |
41 | E02-N004-锁紧把手CLNP12-40.SLDPRT | 141.50K |
42 | E02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 1.62M |
43 | E02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT | 226.50K |
44 | E02-N006-轴承B6000ZZ.SLDPRT | 188.50K |
45 | E02-N007-实心手轮AHSN100.SLDPRT | 264.50K |
46 | E02-P001冲裁检测基板.SLDPRT | 479.50K |
47 | E02-P002垫板.SLDPRT | 153.50K |
48 | E02-P003固定座.SLDPRT | 217.00K |
49 | E02-P004固定块.SLDPRT | 114.50K |
50 | E02-P006锁紧螺母.SLDPRT | 248.50K |
51 | E02-P007丝母座.SLDPRT | 253.50K |
52 | E02-P008挡块.SLDPRT | 184.50K |
53 | E02-P009冲裁检测基板.SLDPRT | 962.00K |
54 | E02-P010冲裁检测基板.SLDPRT | 765.50K |
55 | E02-P011支撑板.SLDPRT | 302.50K |
56 | E02-P012支撑座.SLDPRT | 250.00K |
57 | E02-P013支撑板.SLDPRT | 298.50K |
58 | E02-P014支撑座.SLDPRT | 306.00K |
59 | E02-P014支撑座对称.SLDPRT | 313.00K |
60 | E02-P015垫块.SLDPRT | 327.50K |
61 | E03-1-ASSY冲裁模具.SLDASM | 1.10M |
62 | E03-2-ASSY冲裁光源固定.SLDASM | 393.00K |
63 | E03-2-ASSY冲裁光源移动.SLDASM | 392.50K |
64 | E03-3-ASSY冲裁CCD固定.SLDASM | 444.50K |
65 | E03-3-ASSY冲裁CCD移动.SLDASM | 457.50K |
66 | E03-4-ASSY冲裁对位平台.SLDASM | 945.50K |
67 | E03-ASSY冲裁组件固定.SLDASM | 1.69M |
68 | E03-ASSY冲裁组件移动.SLDASM | 1.72M |
69 | E03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT | 220.50K |
70 | E03-N102-直线轴承LHFSD16G.SLDPRT | 153.50K |
71 | E03-N104调速阀AS3201F-03-08S.SLDPRT | 127.00K |
72 | E03-N105气缸CDQ2B80-15D-M9NV.SLDPRT | 227.00K |
73 | E03-N106直线轴承LHMSD16.SLDPRT | 282.50K |
74 | E03-N107定位销FPDPC6-P8-L10-B10MISUMI.SLDPRT | 188.50K |
75 | E03-N108-等高螺栓MSB6-25MISUMI.SLDPRT | 157.50K |
76 | E03-N109-弹簧SWY11-20MISUMI.SLDPRT | 455.00K |
77 | E03-N201光源SM-CO70500W用.SLDPRT | 445.50K |
78 | E03-N202-电缸T4-12-200-3L-ERCD-CN1YAMAHA.SLDPRT | 656.00K |
79 | E03-N301相机ANPVC1470松下.SLDPRT | 388.50K |
80 | E03-N302镜头ML-2514MORITEX.SLDPRT | 221.00K |
81 | E03-N303双联气缸CXSM6-10-Z73.SLDPRT | 212.00K |
82 | E03-N304节流阀AS1201F-M5-04.SLDPRT | 143.00K |
83 | E03-N401-CDU32-70A-A93.SLDPRT | 236.50K |
84 | E03-N402-对位平台VVB-010-C02E.SLDPRT | 483.00K |
85 | E03-N403-EG15-210.sldprt | 337.50K |
86 | E03-N403-EGW15SA.sldprt | 266.00K |
87 | E03-N404-浮动接头JA30-10-125SMC.SLDPRT | 142.50K |
88 | E03-N405-液压缓冲器RB1006SMC.SLDPRT | 123.00K |
89 | E03-N406-AS2201-01-F06S.SLDPRT | 149.00K |
90 | E03-P101底板.SLDPRT | 438.00K |
91 | E03-P102安装板.SLDPRT | 471.00K |
92 | E03-P103导柱.SLDPRT | 225.50K |
93 | E03-P104连接块.SLDPRT | 234.50K |
94 | E03-P105连接块.SLDPRT | 180.50K |
95 | E03-P106安装板.SLDPRT | 337.00K |
96 | E03-P107安装板.SLDPRT | 526.00K |
97 | E03-P108-导套.SLDPRT | 192.50K |
98 | E03-P109-导柱.SLDPRT | 154.00K |
99 | E03-P110裁切下模板.SLDPRT | 302.00K |
100 | E03-P111裁切上模板.SLDPRT | 434.50K |
101 | E03-P112上模切刀.SLDPRT | 160.50K |
102 | E03-P113裁切脱料板.SLDPRT | 380.00K |
103 | E03-P114连接块.SLDPRT | 234.50K |
104 | E03-P115连接块.SLDPRT | 191.00K |
105 | E03-P116外六角螺丝M14-110.SLDPRT | 158.50K |
106 | E03-P117定位销.SLDPRT | 212.50K |
107 | E03-P201安装板.SLDPRT | 557.00K |
108 | E03-P201安装板对称.SLDPRT | 297.50K |
109 | E03-P202安装板.SLDPRT | 226.00K |
110 | E03-P203加强筋.SLDPRT | 223.50K |
111 | E03-P204安装板.SLDPRT | 586.50K |
112 | E03-P205导向块.SLDPRT | 180.00K |
113 | E03-P301固定底板.SLDPRT | 307.50K |
114 | E03-P302侧板.SLDPRT | 339.00K |
115 | E03-P303加强筋.SLDPRT | 247.00K |
116 | E03-P304安装板.SLDPRT | 280.00K |
117 | E03-P305安装块.SLDPRT | 230.00K |
118 | E03-P306导向块.SLDPRT | 180.00K |
119 | E03-P307垫块.SLDPRT | 297.00K |
120 | E03-P308安装板.SLDPRT | 287.00K |
121 | E03-P308安装板对称.SLDPRT | 290.00K |
122 | E03-P309压块.SLDPRT | 235.00K |
123 | E03-P309压块对称.SLDPRT | 240.00K |
124 | E03-P310胶垫.SLDPRT | 126.50K |
125 | E03-P401-底板.SLDPRT | 531.00K |
126 | E03-P402-挡块.SLDPRT | 180.00K |
127 | E03-P403-连接板.SLDPRT | 410.50K |
128 | E03-P404-限位块.SLDPRT | 233.00K |
129 | E03-P405-安装块.SLDPRT | 268.00K |
130 | E03-P405-安装块对称.SLDPRT | 281.00K |
131 | E03-P406-连接块.SLDPRT | 244.50K |
132 | E04-ASSY尺寸检查组件固定.SLDASM | 713.50K |
133 | E04-ASSY尺寸检查组件移动.SLDASM | 712.50K |
134 | E04-N001双联气缸CXSM6-10-Z73.SLDPRT | 222.50K |
135 | E04-N002调速阀AS1201F-M5-04.SLDPRT | 142.00K |
136 | E04-N003光源SM-CO70.SLDPRT | 445.50K |
137 | E04-N004镜头ML-2514MORITEX.SLDPRT | 222.00K |
138 | E04-N005-CCD-ANPVC1210松下.SLDPRT | 767.50K |
139 | E04-P001安装板.SLDPRT | 440.00K |
140 | E04-P002底板.SLDPRT | 308.50K |
141 | E04-P003加强筋.SLDPRT | 246.50K |
142 | E04-P004固定块.SLDPRT | 334.50K |
143 | E04-P005垫块.SLDPRT | 256.00K |
144 | E04-P006导向块.SLDPRT | 177.00K |
145 | E04-P007压块.SLDPRT | 233.50K |
146 | E04-P008垫块.SLDPRT | 249.50K |
147 | E04-P009胶垫.SLDPRT | 126.50K |
148 | E05-1-ASSY电检治具.SLDASM | 608.00K |
149 | E05-2-ASSY电检视觉固定.SLDASM | 671.00K |
150 | E05-2-ASSY电检视觉移动.SLDASM | 672.50K |
151 | E05-3-ASSY电检对位平台.SLDASM | 927.00K |
152 | E05-ASSY电检组件固定.SLDASM | 1.31M |
153 | E05-ASSY电检组件移动.SLDASM | 1.41M |
154 | E05-N101气缸EMXS25L-10AS-A93V.SLDPRT | 265.00K |
155 | E05-N102电路板排线.SLDPRT | 202.00K |
156 | E05-N103节流阀AS2201-01-F06S.SLDPRT | 135.00K |
157 | E05-N104检测电路板.SLDPRT | 187.00K |
158 | E05-N105销钉MS6-15.SLDPRT | 198.50K |
159 | E05-N201光源SM-CO70.SLDPRT | 445.50K |
160 | E05-N202镜头ML-2514MORITEX.SLDPRT | 222.00K |
161 | E05-N203-CCD-ANPVC1210松下.SLDPRT | 767.50K |
162 | E05-N204节流阀AS1201F-M5-04.SLDPRT | 143.00K |
163 | E05-N205双联气缸CXSM6-10-Z73.SLDPRT | 212.00K |
164 | E05-N301-CDU32-20D-A93.SLDPRT | 228.00K |
165 | E05-N302-对位平台VVB-010-C02E.SLDPRT | 482.50K |
166 | E05-N303-EG15-210.sldprt | 343.50K |
167 | E05-N303-EGW15SA.sldprt | 266.00K |
168 | E05-N304-浮动接头JA30-10-125SMC.SLDPRT | 142.50K |
169 | E05-N305-液压缓冲器RB1006SMC.SLDPRT | 123.00K |
170 | E05-N306-节流阀AS1201-M5-F06.SLDPRT | 157.00K |
171 | E05-P101底板.SLDPRT | 408.50K |
172 | E05-P102安装板.SLDPRT | 455.50K |
173 | E05-P103安装板.SLDPRT | 534.00K |
174 | E05-P104安装板.SLDPRT | 398.00K |
175 | E05-P105垫块.SLDPRT | 434.50K |
176 | E05-P106垫块.SLDPRT | 226.50K |
177 | E05-P107加强筋.SLDPRT | 252.00K |
178 | E05-P108定位销.SLDPRT | 212.50K |
179 | E05-P201安装板.SLDPRT | 268.00K |
180 | E05-P202安装板.SLDPRT | 239.50K |
181 | E05-P203加强板.SLDPRT | 217.50K |
182 | E05-P204安装板.SLDPRT | 327.50K |
183 | E05-P205导向块.SLDPRT | 179.50K |
184 | E05-P206安装板.SLDPRT | 401.50K |
185 | E05-P206安装板对称.SLDPRT | 409.00K |
186 | E05-P207安装块.SLDPRT | 269.50K |
187 | E05-P208胶垫.SLDPRT | 126.50K |
188 | E05-P209压块.SLDPRT | 237.00K |
189 | E05-P209压块对称.SLDPRT | 242.00K |
190 | E05-P301-底板.SLDPRT | 519.50K |
191 | E05-P302-挡块.SLDPRT | 180.00K |
192 | E05-P303-连接板.SLDPRT | 410.50K |
193 | E05-P304-限位块.SLDPRT | 397.00K |
194 | E05-P305-安装块.SLDPRT | 268.00K |
195 | E05-P305-安装块对称.SLDPRT | 281.00K |
196 | E05-P306-连接块.SLDPRT | 244.50K |
197 | E06-N001步进马达YK57XN78-4208A研控.SLDPRT | 221.50K |
198 | E06-N002同步带轮HTPA48S3M100A-P8MISUMI.SLDPRT | 483.00K |
199 | E06-N003导轨MGNR15R380CMRCE10上银.SLDASM | 134.58K |
200 | E06-N003导轨MGNR15R380CMRCE10上银滑块.SLDPRT | 303.50K |
201 | E06-N003导轨MGNR15R380CMRCE10上银滑轨.SLDPRT | 270.50K |
202 | E06-N004气夹MHC2-16D-Y59ASMC.SLDASM | 110.81K |
203 | E06-N004气夹MHC2-16D-Y59ASMC夹爪1.SLDPRT | 146.50K |
204 | E06-N004气夹MHC2-16D-Y59ASMC夹爪2.SLDPRT | 148.00K |
205 | E06-N004气夹MHC2-16D-Y59ASMC本体.SLDPRT | 184.50K |
206 | E06-N006同步带HTBN1080S3M-100MISUMI.SLDPRT | 1.19M |
207 | E06-N007传感器SX671OMRON.SLDPRT | 242.00K |
208 | E06-N008拖链2.SLDPRT | 153.50K |
209 | E06-P001底板.SLDPRT | 228.50K |
210 | E06-P002立板.SLDPRT | 259.50K |
211 | E06-P003加强筋.SLDPRT | 236.00K |
212 | E06-P004安装板.SLDPRT | 549.50K |
213 | E06-P005挡块.SLDPRT | 165.00K |
214 | E06-P006块.SLDPRT | 322.50K |
215 | E06-P007块.SLDPRT | 269.50K |
216 | E06-P008气夹安装板.SLDPRT | 246.00K |
217 | E06-P009夹块.SLDPRT | 201.50K |
218 | E06-P010皮带槽块.SLDPRT | 190.00K |
219 | E06-P011安装座.SLDPRT | 229.00K |
220 | E06-P012轴.SLDPRT | 435.50K |
221 | E06-P013螺母.SLDPRT | 234.50K |
222 | E06-P014罩子.SLDPRT | 183.50K |
223 | E06-P015感应片.SLDPRT | 187.00K |
224 | E06-P016光电感应器安装板.SLDPRT | 206.00K |
225 | E06-P017拖链支架.SLDPRT | 176.50K |
226 | E06-拉料组件固定.SLDASM | 1.14M |
227 | E06-拉料组件移动.SLDASM | 1.15M |
228 | FFC产品L115贴补强板后.SLDPRT | 499.00K |
229 | HFS8-4040-1165.SLDPRT | 228.00K |
230 | HFS8-4040-160.SLDPRT | 253.00K |
231 | HFS8-4040-225.SLDPRT | 250.50K |
232 | HFS8-4040-315.SLDPRT | 244.00K |
233 | HFS8-4040-645.SLDPRT | 428.00K |
234 | HFS8-4040-780.SLDPRT | 231.50K |
235 | HFS8-4040-850.SLDPRT | 232.50K |
236 | HFS8-4040-960-2.SLDPRT | 231.50K |
237 | HFS8-4040-960.SLDPRT | 234.50K |
238 | M10螺母.SLDPRT | 189.50K |
239 | M14螺母.SLDPRT | 191.00K |
240 | M16螺母.SLDPRT | 188.50K |
241 | M8-25内六角螺丝.SLDPRT | 137.50K |
242 | M8-25带垫片内六角螺丝.SLDASM | 123.00K |
243 | M8-50内六角螺丝.SLDPRT | 130.50K |
244 | M8垫片组件.SLDASM | 126.50K |
245 | M8平垫.SLDPRT | 117.00K |
246 | M8弹垫.SLDPRT | 124.00K |
247 | M8螺母.SLDPRT | 191.50K |

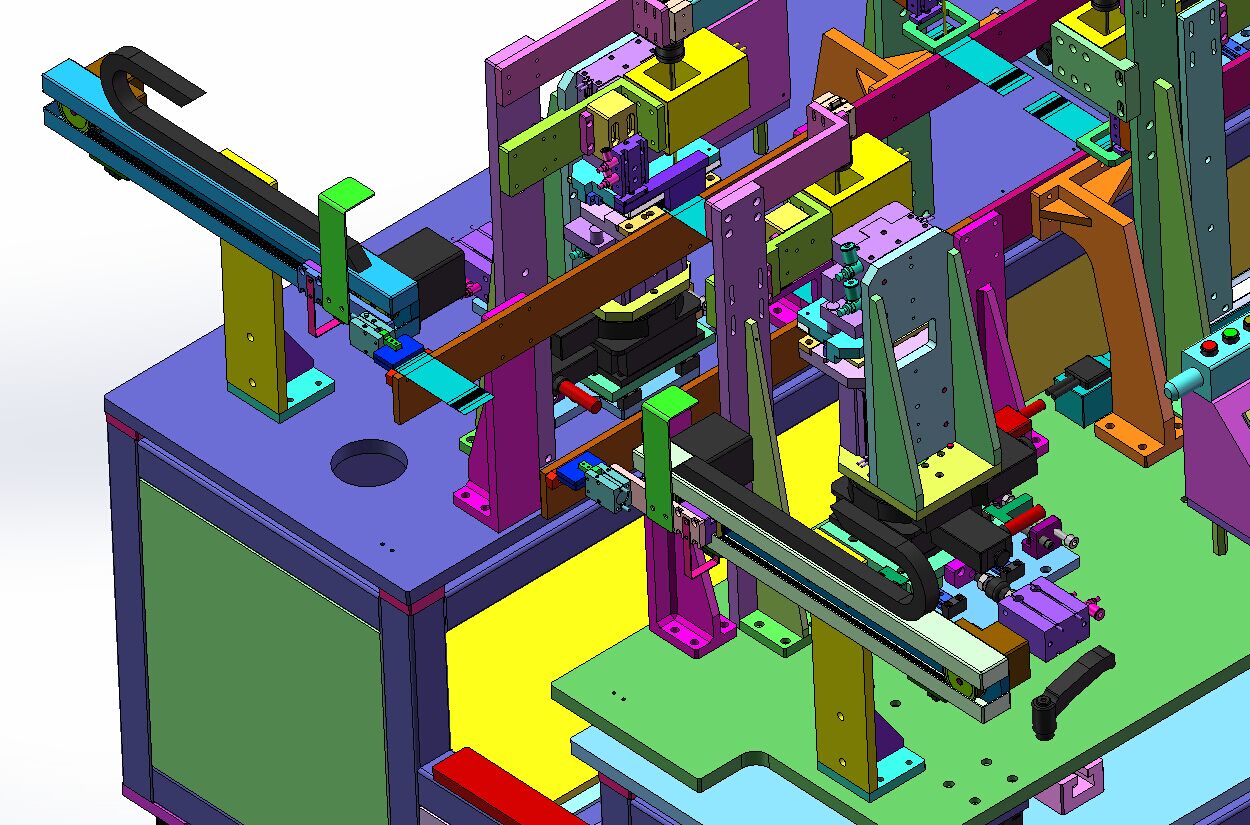

248 | QQ图片20150407113144.jpg | 225.25K |

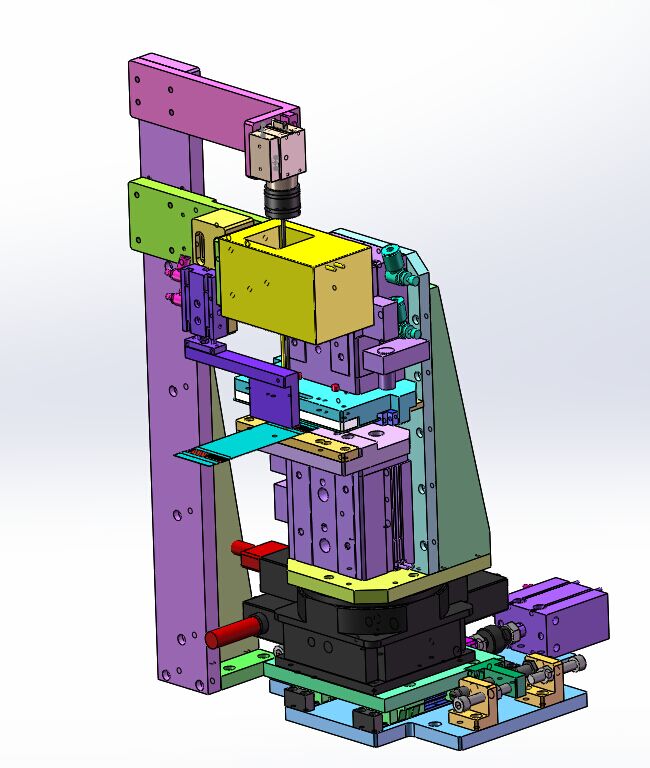

249 | QQ图片20150407113158.jpg | 68.80K |

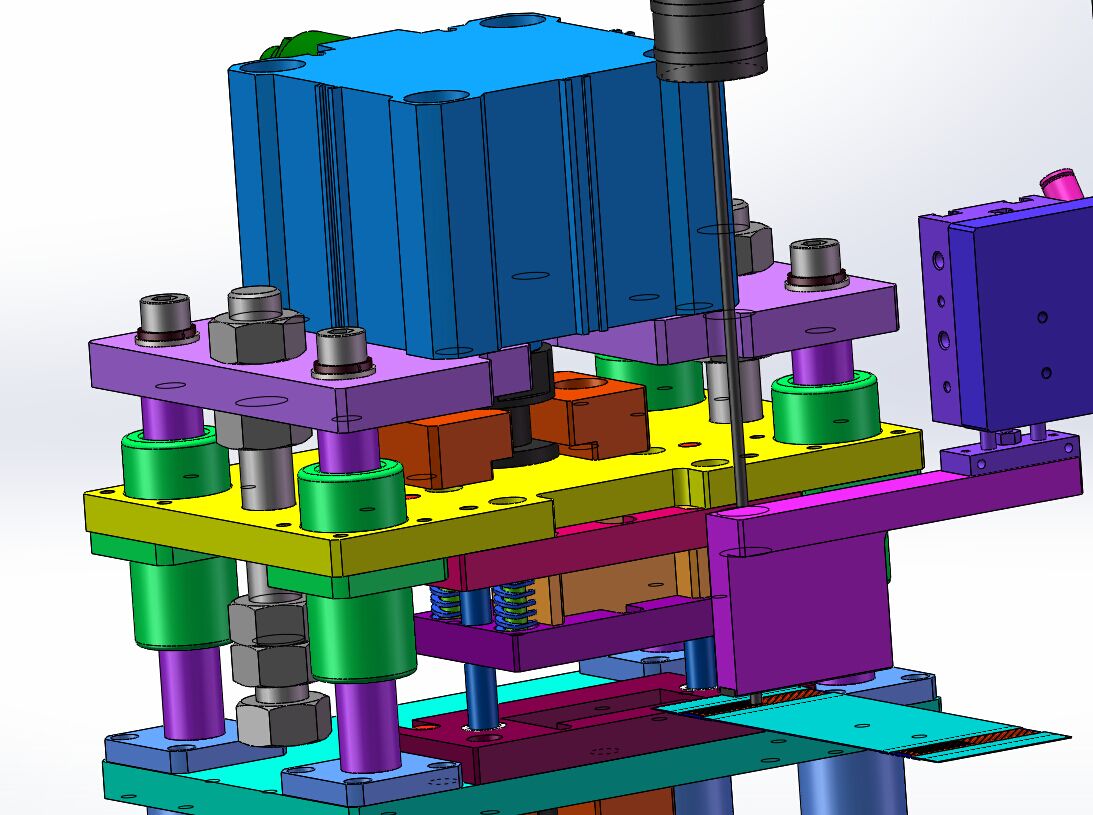

250 | QQ图片20150407113201.jpg | 125.09K |

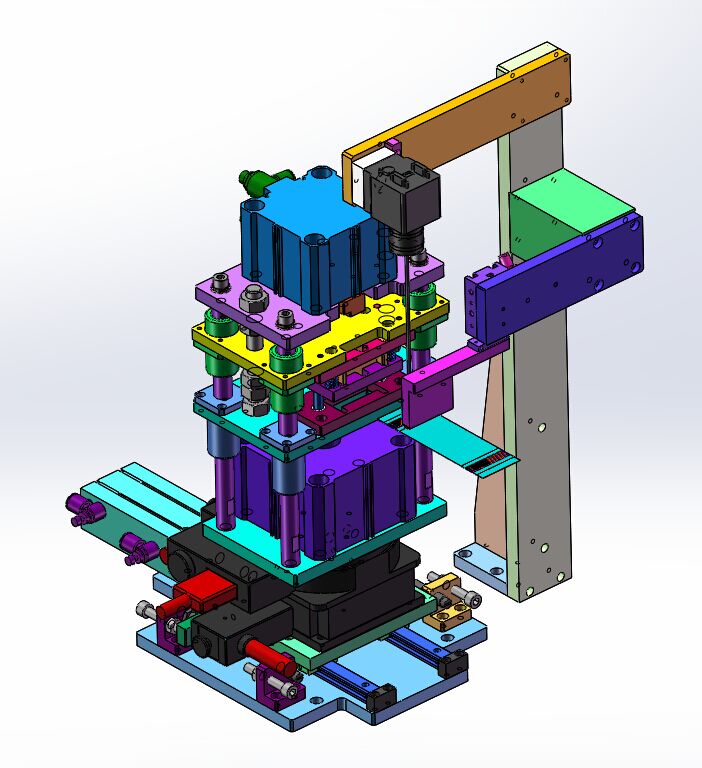

251 | QQ图片20150407113205.jpg | 80.40K |

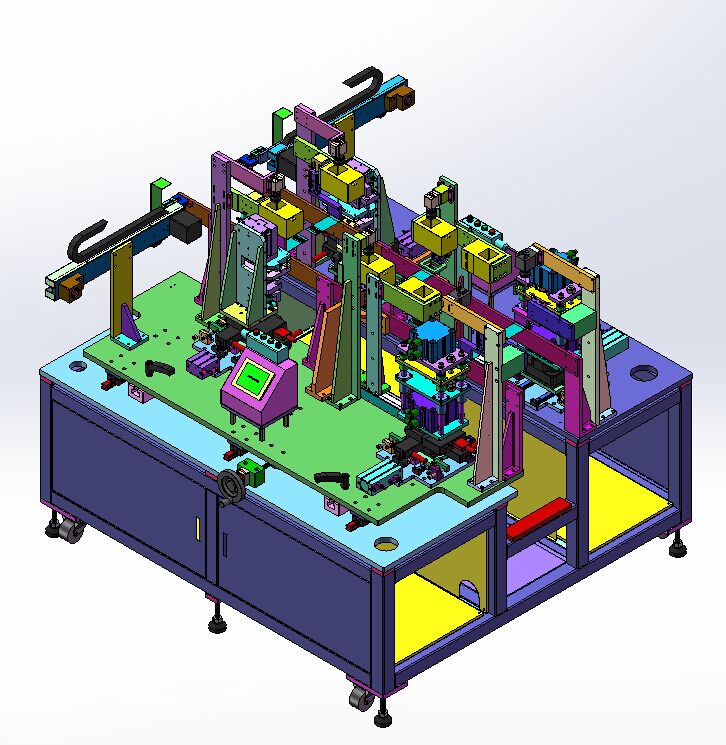

252 | QQ图片20150407113208.jpg | 111.69K |

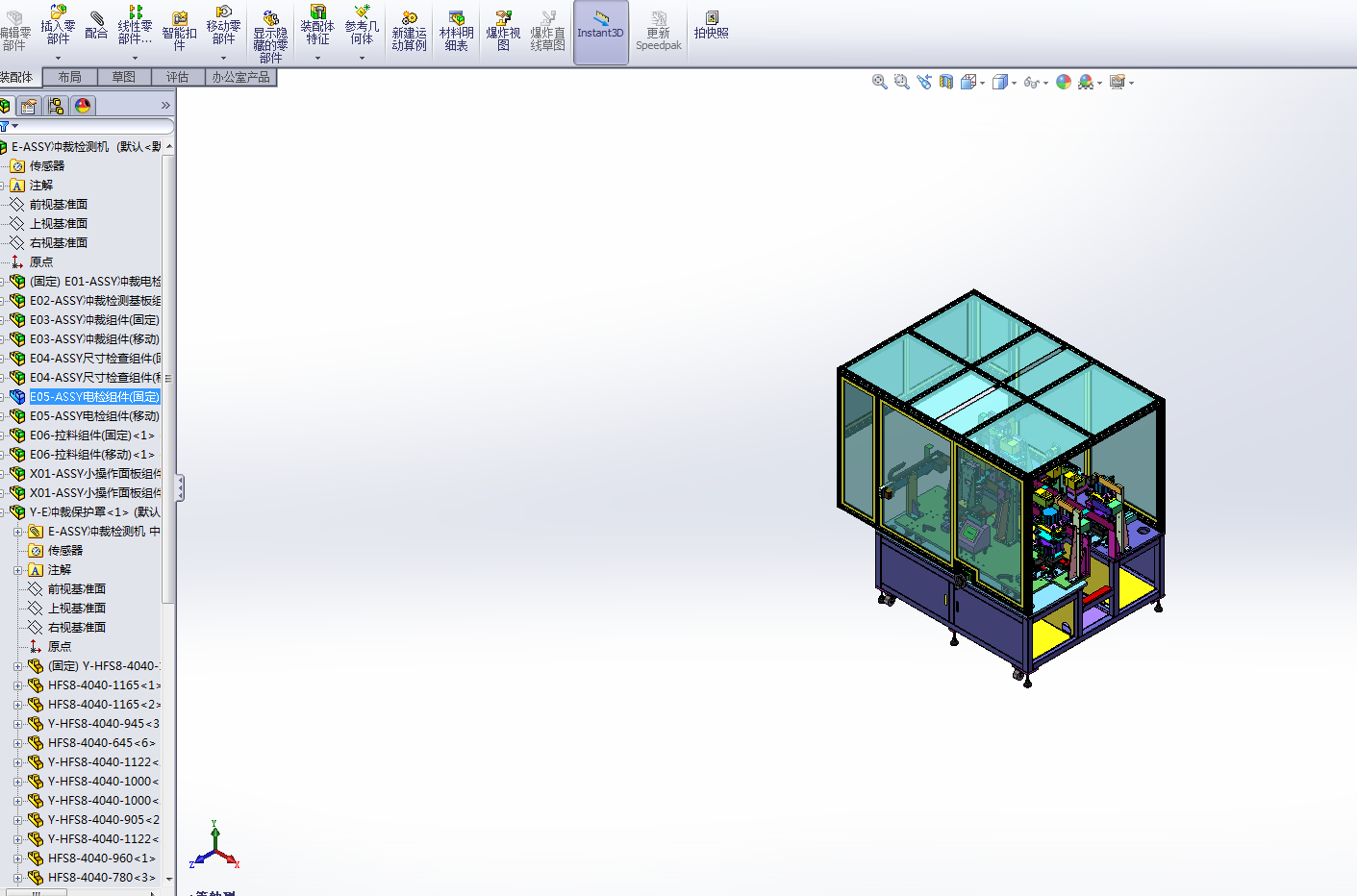

253 | QQ图片20150407113212.png | 199.74K |

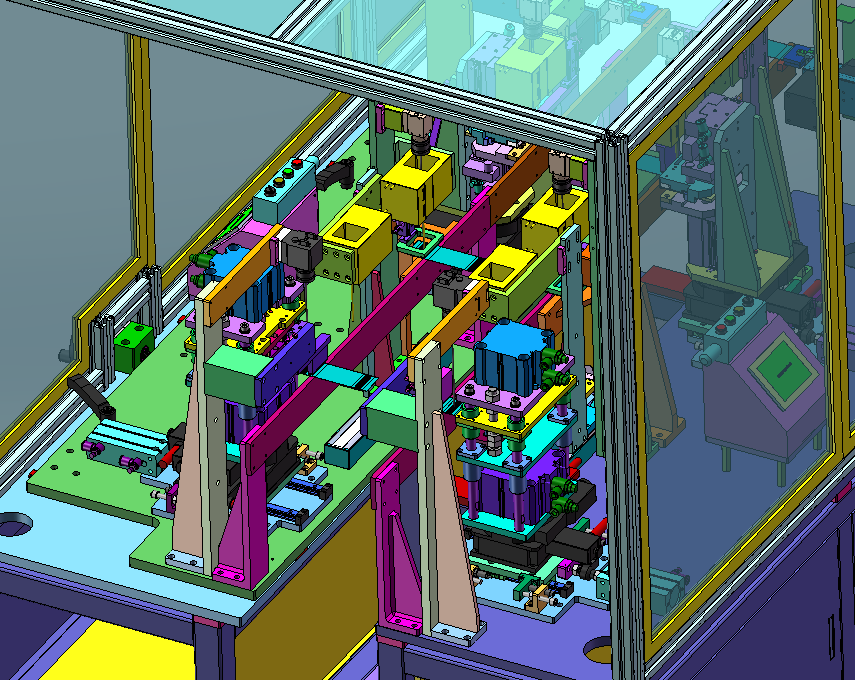

254 | QQ图片20150407113215.png | 130.57K |

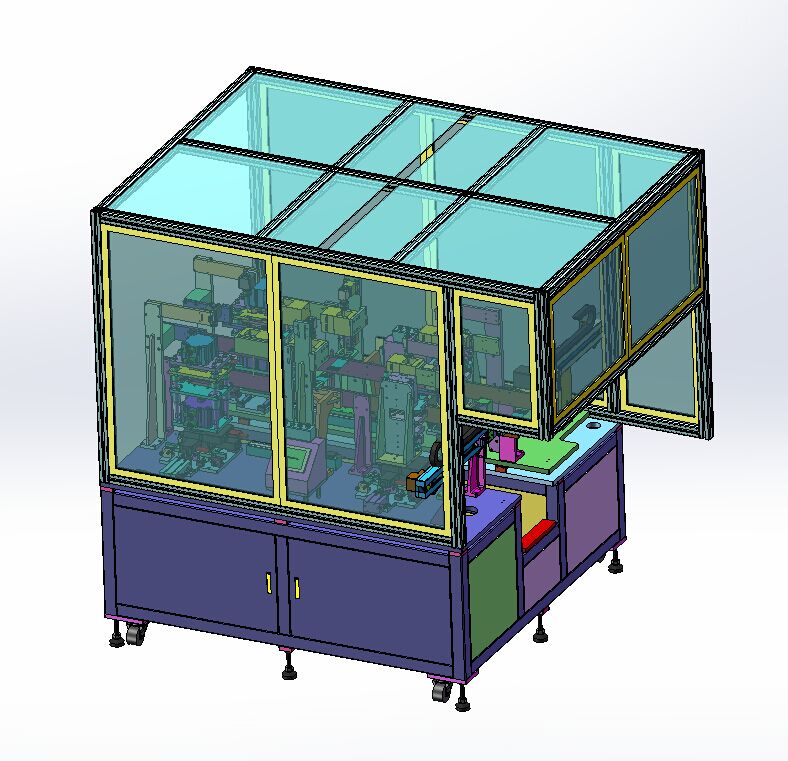

255 | QQ图片20150407113219.jpg | 104.31K |

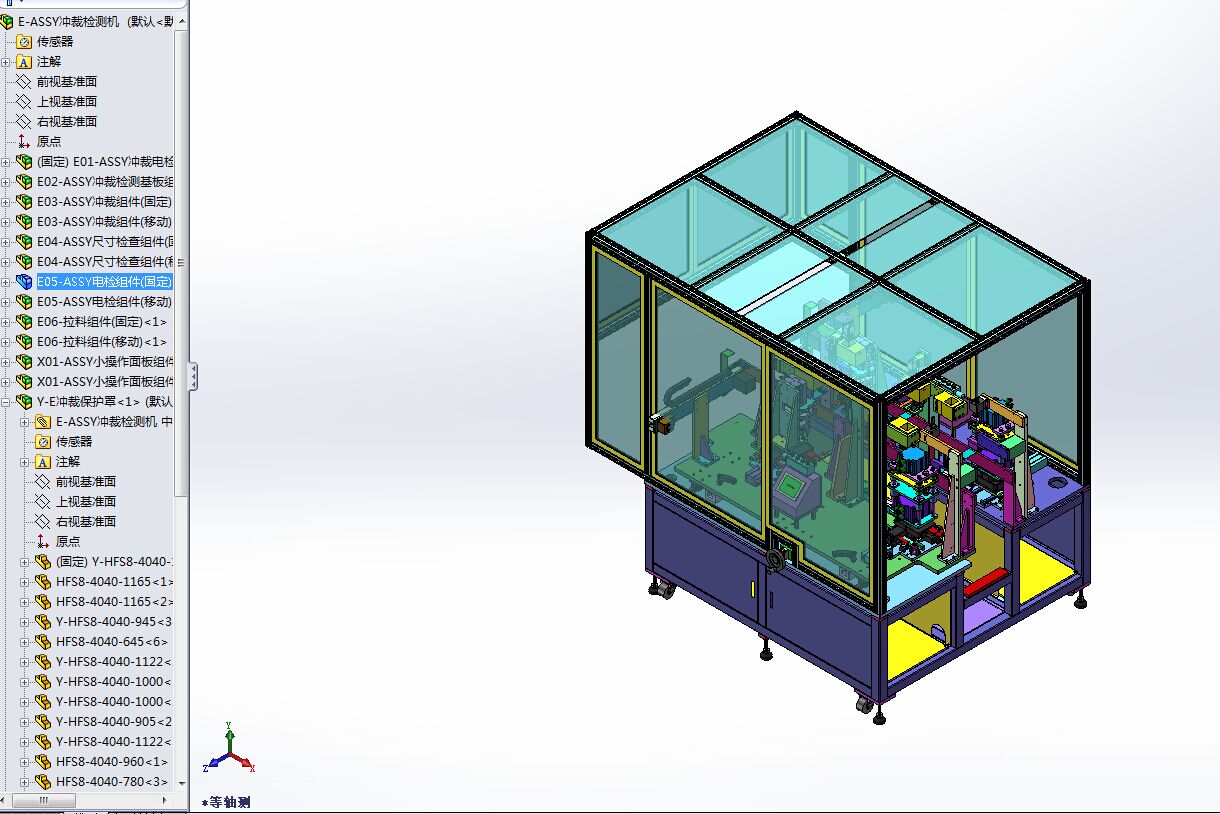

256 | QQ图片20150407113223.jpg | 153.69K |

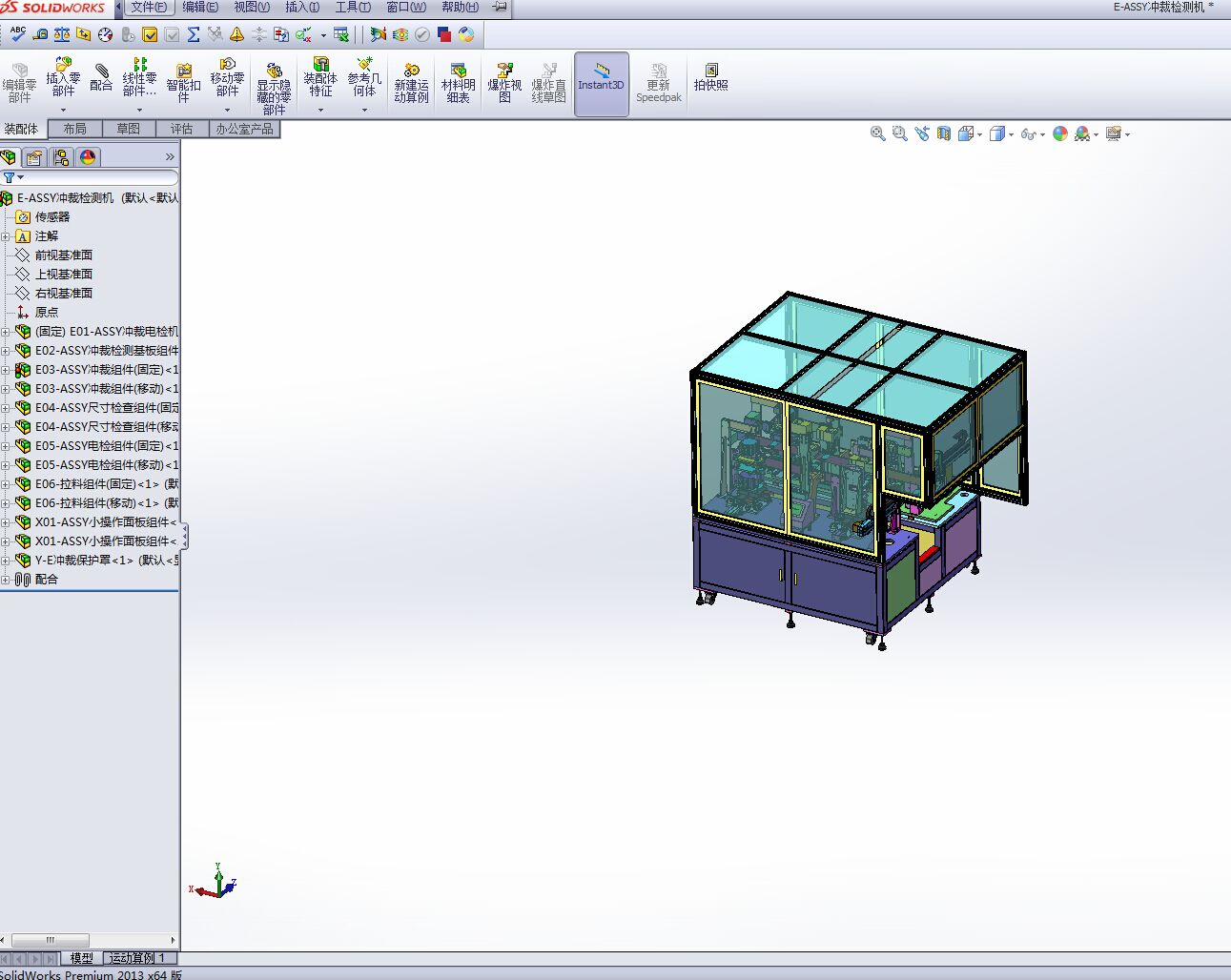

257 | QQ图片20150407113409.jpg | 144.11K |
258 | X01-ASSY小操作面板组件.SLDASM | 508.00K |
259 | X01-N001触摸屏.SLDPRT | 713.50K |
260 | X01-N002安装盒.SLDPRT | 294.00K |
261 | X01-N003-16带灯按钮红.SLDPRT | 418.00K |
262 | X01-N004-16带灯按钮绿.SLDPRT | 419.00K |
263 | X01-N005-16带灯按钮黄.SLDPRT | 418.50K |
264 | X01-N006-16旋钮.SLDPRT | 533.00K |
265 | X01-P001连接板.SLDPRT | 234.50K |
266 | X01-P002立柱.SLDPRT | 149.00K |
267 | X01-P004小电箱.SLDPRT | 212.50K |
268 | Y-D-P001安全门.SLDPRT | 201.00K |
269 | Y-D-P002安全门.SLDPRT | 216.50K |
270 | Y-D-P003安全门.SLDPRT | 204.00K |
271 | Y-D-P004安全门.SLDPRT | 201.00K |
272 | Y-D-P005安全门.SLDPRT | 203.50K |
273 | Y-D-P006安全门.SLDPRT | 204.50K |
274 | Y-D-P007顶板.SLDPRT | 136.50K |
275 | Y-E冲裁保护罩.SLDASM | 742.00K |
276 | Y-HFS8-4040-1000.SLDPRT | 227.00K |
277 | Y-HFS8-4040-1122.SLDPRT | 227.50K |
278 | Y-HFS8-4040-905.SLDPRT | 233.00K |
279 | Y-HFS8-4040-945.SLDPRT | 235.50K |
280 | “zongzhuangtu”FC.SLDASM | 6.39M |
281 | 三维二维代画(手机淘宝)STP如何打开sw文件重命名.docx | 1.44M |
282 | 使用说明-模型.txt | 1.04K |
283 | 机械代画、模型、插件、外挂;全天在线.url | 191B |
免费下载
发布者
代画 计算 说明书 看头像
创作: 35908
粉丝: 289
加入时间:2023-05-02

模型信息
图纸格式:step,sldasm,sldprt
文件大小:58.05M
所需金币:0
上传时间:2025-06-05 15:52:28
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2016
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益,请与本站管理员联系删除。用户在本站下载的原创作品,只拥有作品的使用权,著作权归原作者所有,未经合法授权,用户不得以任何形式发布、传播、复制、转售该作品。
