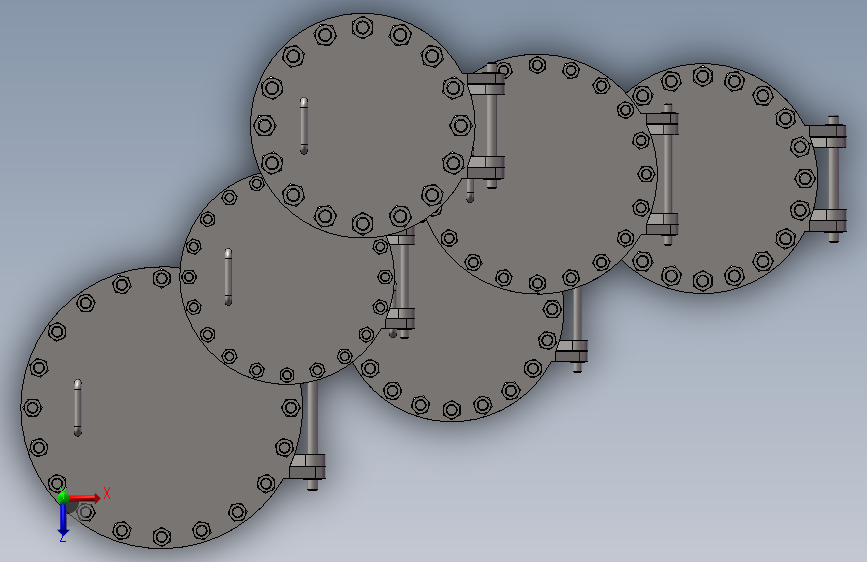

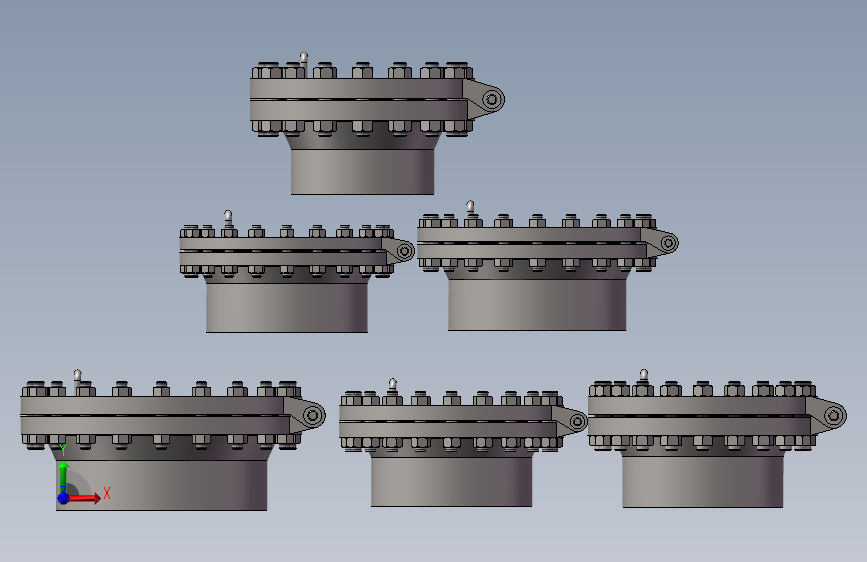

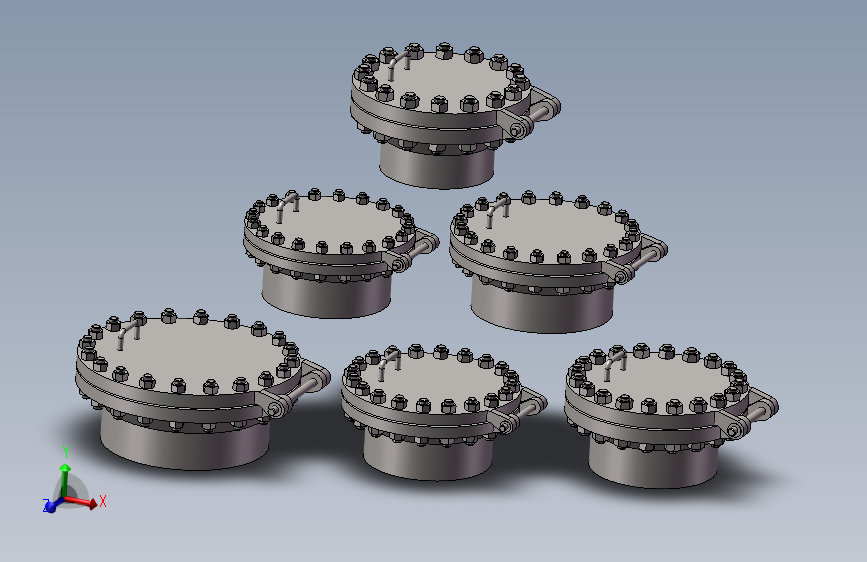

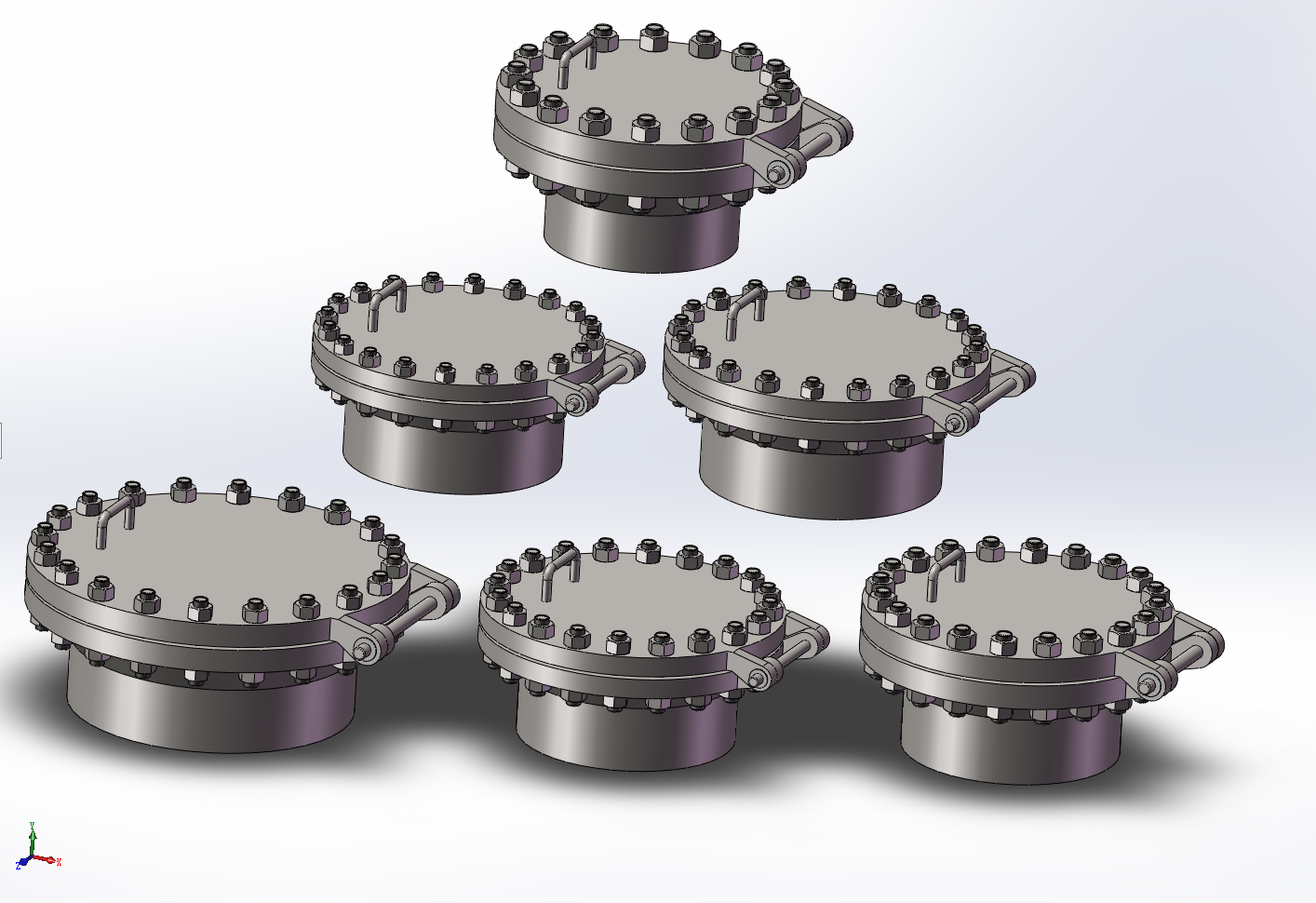

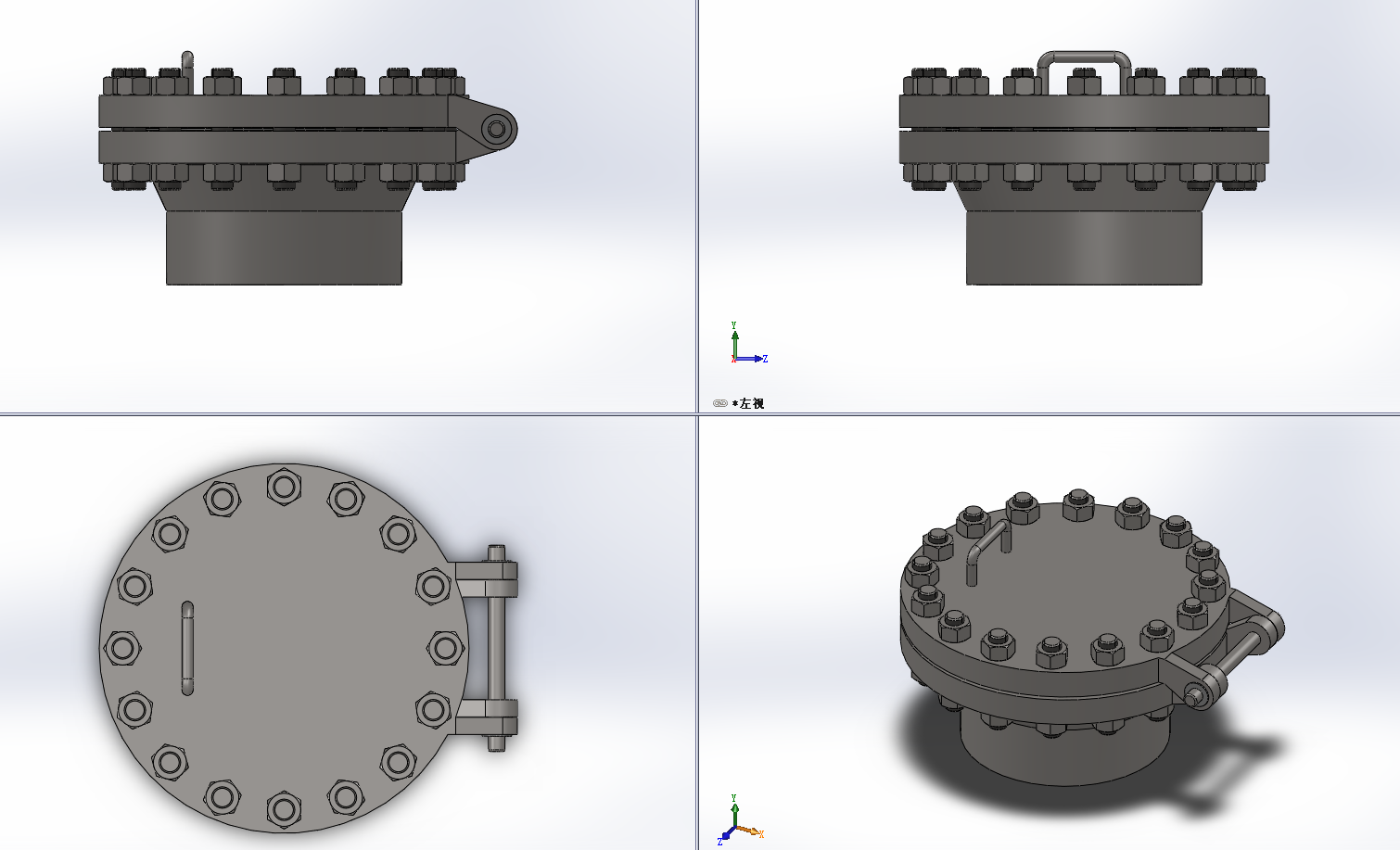

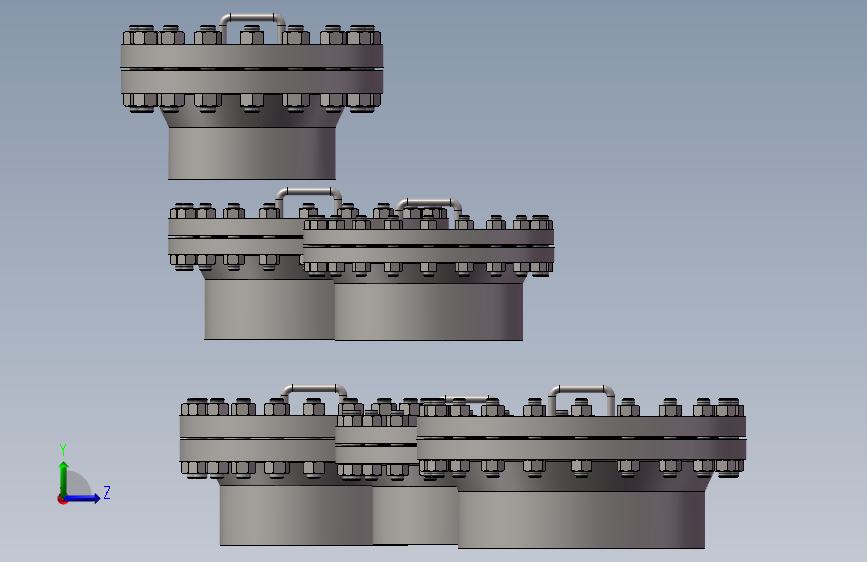

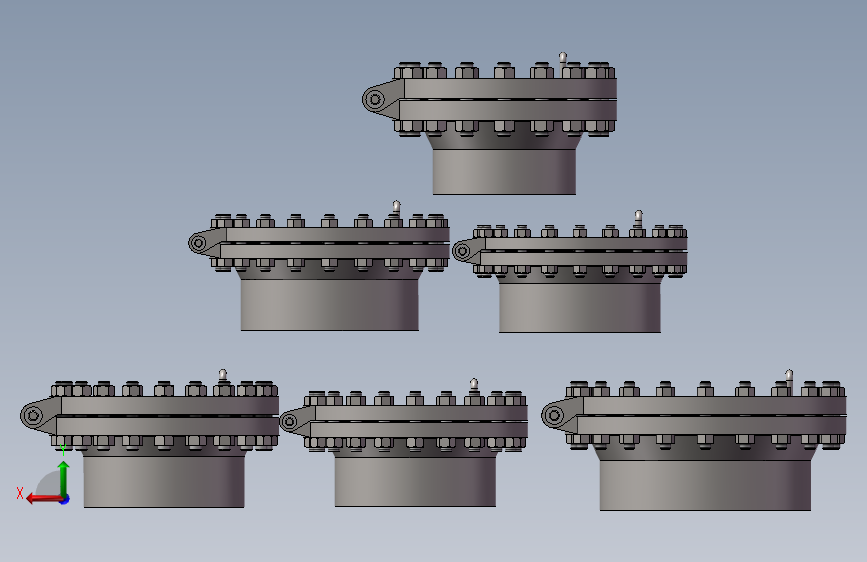

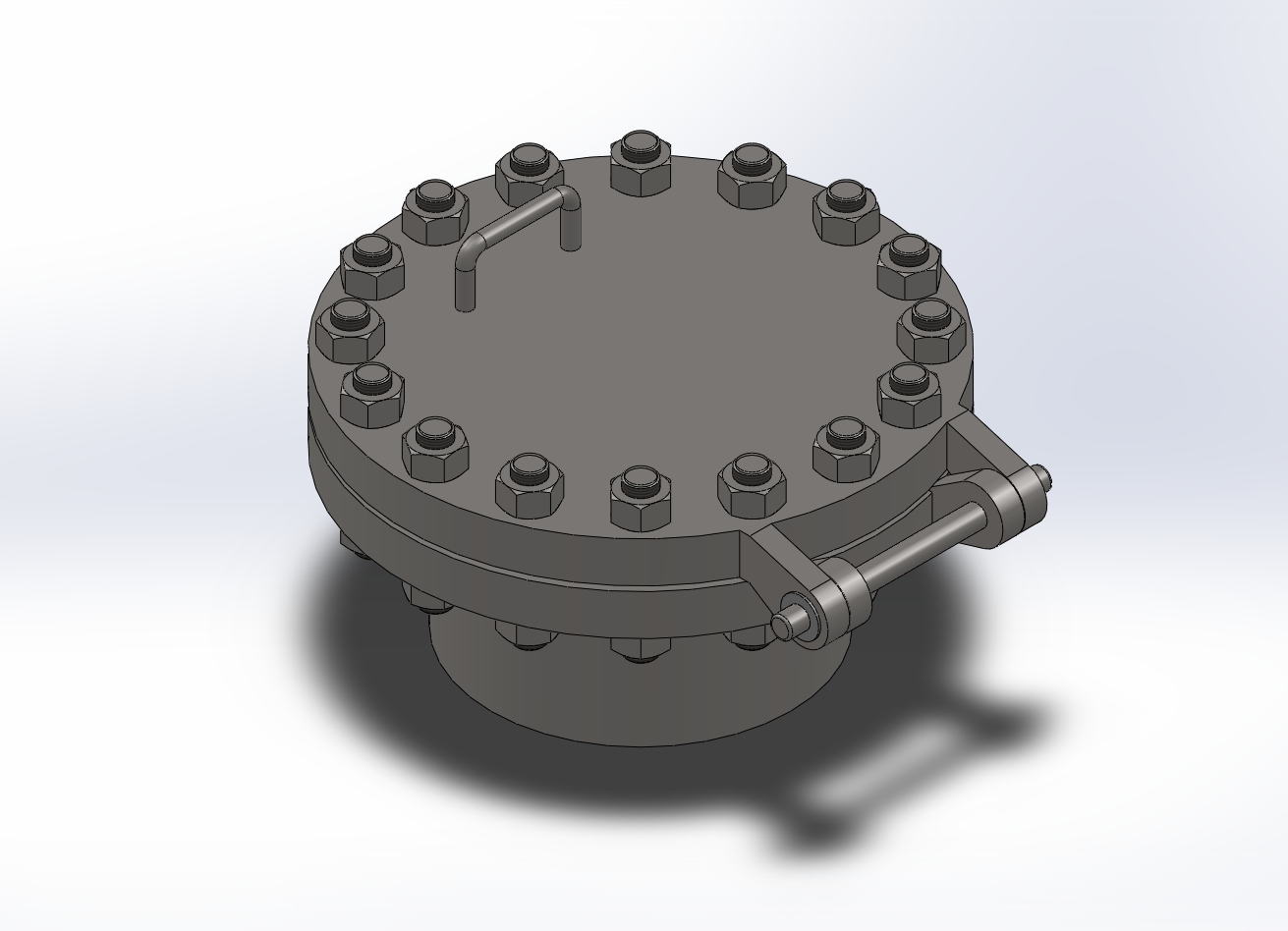

6款突面（RF型）回转盖带颈对焊法兰人孔
（ID:2231183）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 突面（RF型）回转盖带颈对焊法兰人孔[PN16-DN450].sldprt | 984.02K |
| 2 | 突面（RF型）回转盖带颈对焊法兰人孔[PN16-DN500].sldprt | 871.21K |
| 3 | 突面（RF型）回转盖带颈对焊法兰人孔[PN16-DN600].sldprt | 868.30K |
| 4 | 突面（RF型）回转盖带颈对焊法兰人孔[PN25-DN450].sldprt | 858.31K |
| 5 | 突面（RF型）回转盖带颈对焊法兰人孔[PN40-DN450].sldprt | 872.59K |
| 6 | 突面（RF型）回转盖带颈对焊法兰人孔[PN63-DN400].sldprt | 729.08K |
| 7 | 装配体36.SLDASM | 1.89M |
此图纸下载需要32金币
立即下载
发布者
模型信息
图纸ID：2231183
图纸格式：sldprt,sldasm
文件大小：6.95M
所需金币：32
上传时间：2025-06-06 16:17:25
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2017
标签
人孔
图纸简介
突面（RF型）回转盖带颈对焊法兰人孔 ，是一种用于连接管道和设备的法兰类型，其密封面形式为突面（RF）。突面法兰的密封面是平面，与垫片接触面积较大，预紧后垫片易向两侧伸展或移动，因此适合用于低压场合
