密封条冲切钻孔裁断一体机（sw18可编辑+工程图）（ID:2255933）

设备部件 / 连接与密封 / 密封条冲切钻孔裁断一体机（sw18可编辑+工程图）

©非原创

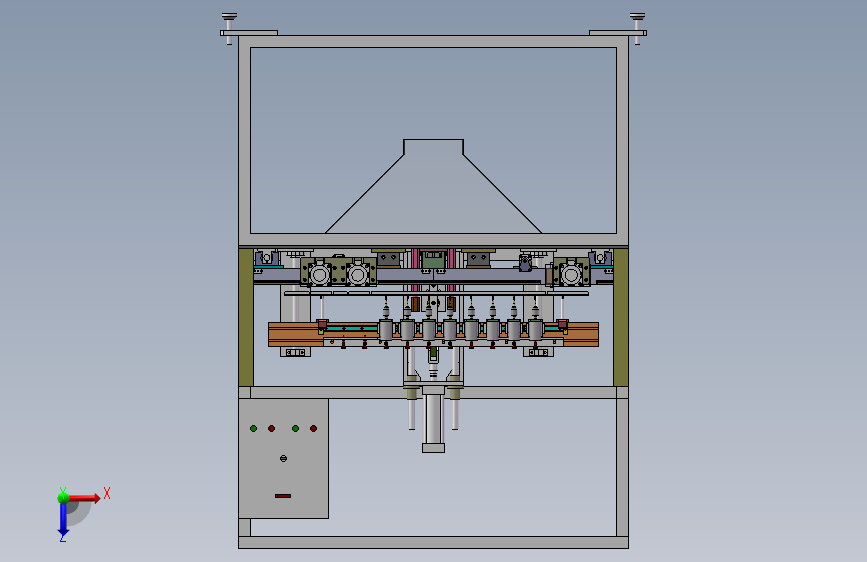

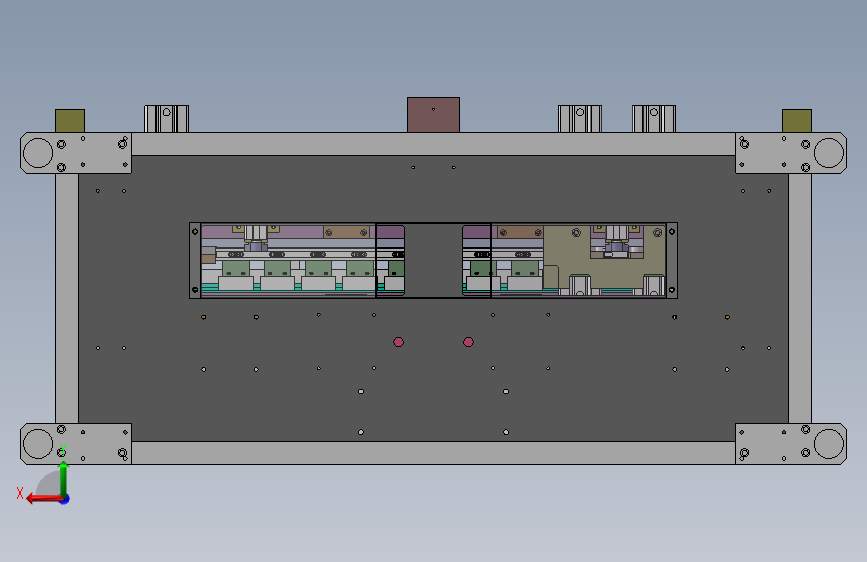

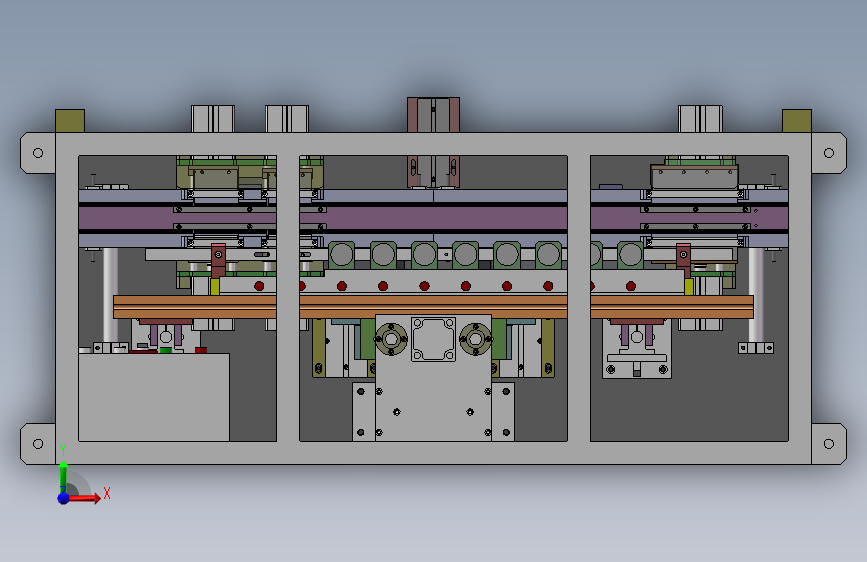

平面图

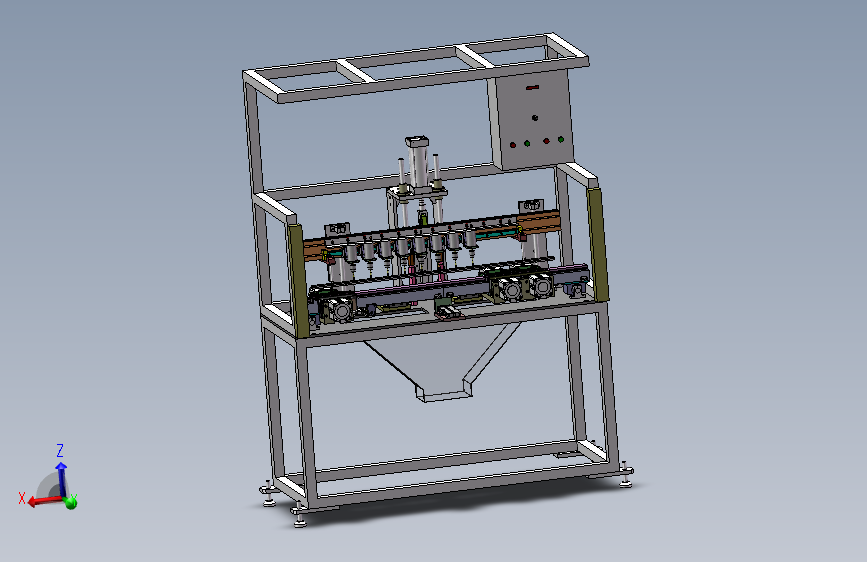

3D视图

文件列表

#	文件名称	文件大小
1	17496126157269.rar	31.52M
2	10导柱0.1（4N4.SLDPRT	93.29K
3	10导柱（4N）4N4.SLDPRT	78.15K
4	10直线轴承14N4N4.SLDPRT	199.50K
5	10直线轴承4N4N4.SLDPRT	112.92K
6	10铜套.SLDPRT	78.93K
7	12铜套.SLDPRT	82.15K
8	16定位螺丝1-14N4.SLDPRT	83.10K
9	16螺母1-14N4.SLDPRT	68.39K
10	20导柱3504N4N4.SLDPRT	53.76K
11	20导柱（345）4N4N4.SLDPRT	53.75K
12	20直线轴承LMFC4N4N4.SLDPRT	108.51K
13	20轴端座4N4N4.SLDPRT	114.26K
14	25底板导柱4N4N4.SLDPRT	65.30K
15	4080方铝型材4N4N4.SLDPRT	154.95K
16	40X30-s气缸活塞（4N）4N4.SLDPRT	97.75K
17	40X30-s气缸（4N）4N4.SLDPRT	209.47K
18	6导柱（4N4.SLDPRT	64.75K
19	8弹簧销钉（4N4-副本.SLDPRT	156.21K
20	8弹簧销钉（4N4.SLDPRT	301.00K
21	LMH6直线轴承（4N4.SLDPRT	93.18K
22	SC-63X125气缸4N4N4.SLDPRT	184.75K
23	SC-63X125活塞杆4N4N4.SLDPRT	84.98K
24	SDA-25-5气缸4N4.SLDPRT	235.38K
25	SDA-25-5气缸活塞杆4N4.SLDPRT	99.73K
26	SDA50-30气缸4N4.SLDPRT	571.00K
27	SDA50-30气缸活塞4N4.SLDPRT	242.00K
28	SDA63-50-S气缸4N4.SLDPRT	202.38K
29	SDA63-50-S气缸活塞杆4N4.SLDPRT	102.49K
30	SMA-20直线轴承4N4N4.SLDPRT	91.03K
31	SMA-20直线轴承安装板4N4N4.SLDPRT	96.04K
32	SMA-25直线轴承安装板4N4N4.SLDPRT	103.47K
33	SMA-25系列轴承4N4N4.SLDPRT	117.91K
34	TDA16-100前端连接板4N（4N4.SLDPRT	111.03K
35	TDA16-100气缸4N（4N4.SLDPRT	192.85K
36	TDA16-100气缸前端固定块4N（4N4.SLDPRT	105.52K
37	TDA16-100气缸底板4N（4N4.SLDPRT	109.20K
38	TDA16-100气缸活塞4N（4N4.SLDPRT	79.73K
39	TDA16-10气缸4N4N4.SLDPRT	389.50K
40	TDA16-10气缸活塞4N4N4.SLDPRT	194.50K
41	TDA25-60气缸4N4N4.SLDPRT	180.31K
42	TDA25-60气缸前端定位块4N4N4.SLDPRT	86.70K

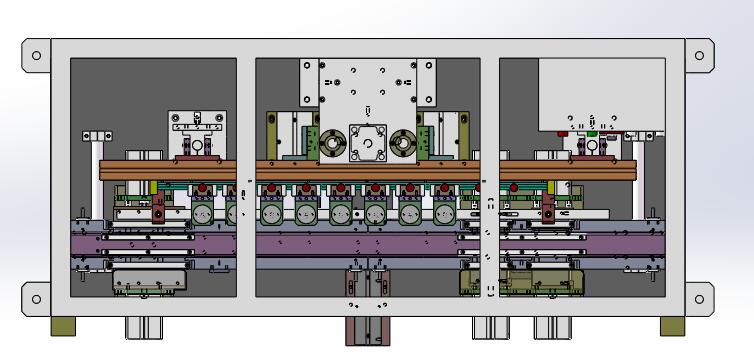

43	TDA25-60气缸底座4N4N4.SLDPRT	135.00K
44	TDA25-60气缸活塞4N4N4.SLDPRT	111.93K
45	TRH15B导轨4N4N4.SLDPRT	124.30K
46	TRH15B滑块4N44N4.SLDPRT	101.19K
47	“zongzhuangtu”FC.SLDASM	1.95M
48	三维二维代画（手机淘宝）STP如何打开sw文件重命名.docx	1.44M
49	上机架4N4N4.SLDPRT	142.77K
50	下机架4N4N4.SLDPRT	117.12K

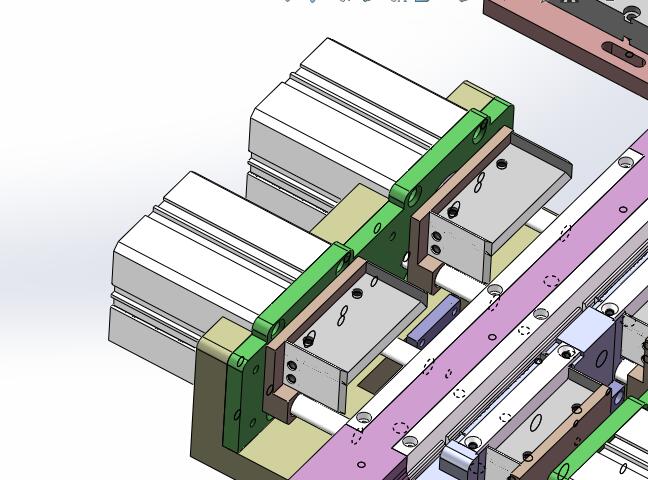

51	两把刀实现裁切.jpg	55.85K
52	使用说明-模型.txt	1.15K

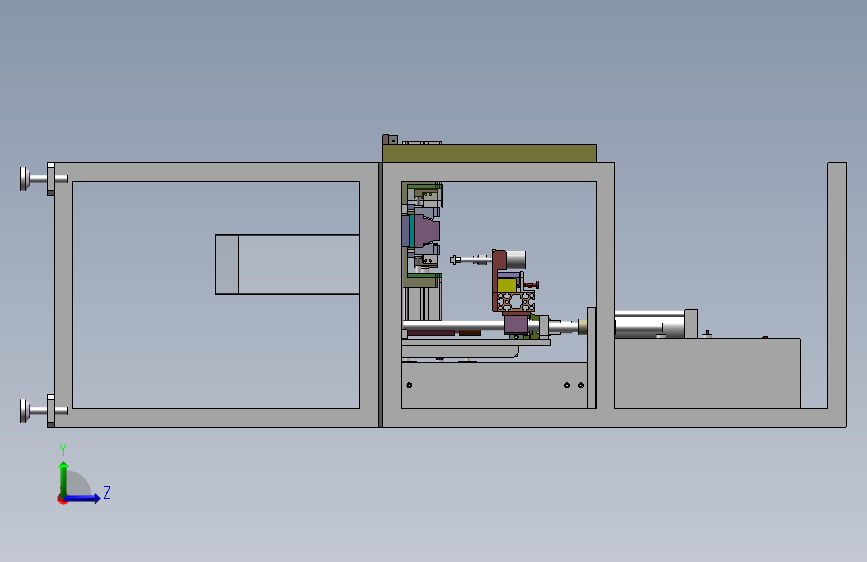

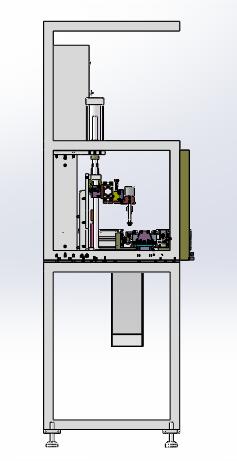

53	侧视图.jpg	10.58K
54	俯视图.jpg	40.42K
55	光栅（4N）4N4.SLDPRT	56.29K
56	凹模动夹板14N4N4.SLDPRT	548.50K
57	凹模动夹板24N4N4.SLDPRT	447.50K
58	凹模动夹板34N4N4.SLDPRT	438.50K
59	凹模动夹板44N4N4.SLDPRT	541.00K
60	凹模定夹板4N4N4.SLDPRT	1.25M
61	加强板2（4N4）.SLDPRT	207.12K
62	加强板垫板3.SLDPRT	61.70K
63	加强板垫板4.SLDPRT	63.46K
64	加强板（4N4）.SLDPRT	266.66K
65	加强筋4N4N4.SLDPRT	83.68K
66	右侧板4N4N4.SLDPRT	86.39K
67	吊耳4N4N4.SLDPRT	88.76K
68	吊耳安装连接板4N4N4.SLDPRT	91.60K
69	复件新钻头1（3.5mm）4N44N4.SLDPRT	69.71K

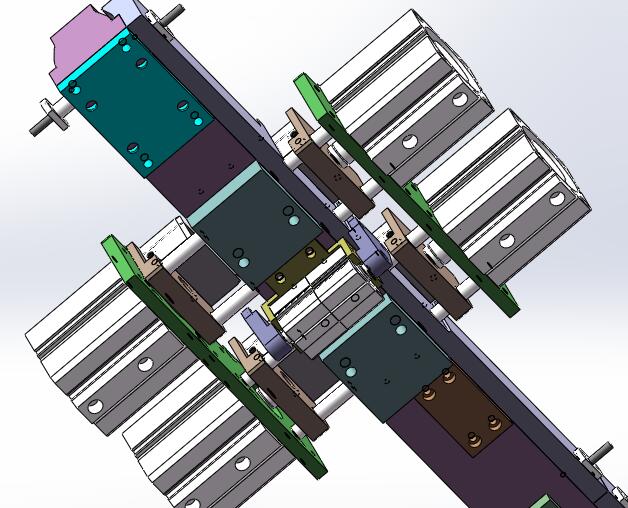

70	夹具设计.jpg	60.63K
71	定位块（4N4.SLDPRT	173.00K
72	定位销安装板（4N4.SLDPRT	138.40K
73	导柱座4N4N4.SLDPRT	78.17K
74	导轨垫板4N4N4.SLDPRT	118.35K
75	平衡滑轨导柱座4N4N4.SLDPRT	99.84K
76	平衡滑轨导柱座加强筋板4N4N4.SLDPRT	75.07K
77	平衡滑轨导柱座底板4N4N4.SLDPRT	107.00K
78	底板2（钢材）4N4N4.SLDPRT	246.69K

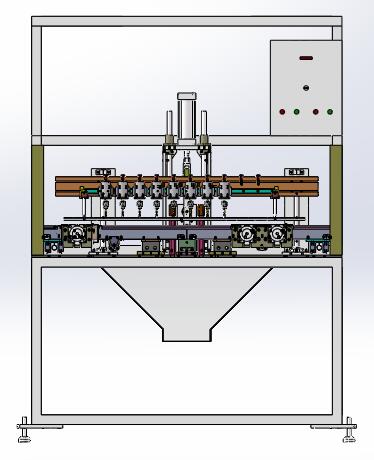

79	手指气缸MHZ2-40DSMC4N4.SLDPRT	295.00K
80	手指气缸MHZ2-40D夹具SMC4N4.SLDPRT	231.50K
81	手指气缸安装板4N4N4.SLDPRT	220.00K
82	护罩1.SLDPRT	70.89K
83	护罩2.SLDPRT	87.96K
84	机架底板4N4N4.SLDPRT	116.24K
85	机架脚杯1.4N4N4.SLDPRT	66.42K
86	机架脚板1.4N4N4.SLDPRT	93.04K
87	机架脚板2.4N4N4.SLDPRT	92.46K
88	机械代画、模型、插件、外挂；全天在线.url	191B
89	横梁固定支力架4N4N4.SLDPRT	87.43K
90	正视图.jpg	21.65K
91	气缸安装板2（4N4.SLDPRT	233.87K
92	气缸安装板（4N4.SLDPRT	171.78K
93	气缸安装角铁（4N4.SLDPRT	126.75K
94	气缸连接件（4N4.SLDPRT	105.22K
95	活塞杆连接头4N4N4.SLDPRT	98.29K
96	滑块挡板4N4N4.SLDPRT	67.28K
97	滑块电机架装配体4N44N4.SLDASM	142.56K
98	漏斗（4N）4N4.SLDPRT	99.61K
99	电机B384N44N4.SLDPRT	125.31K
100	电机固定架24N44N4.SLDPRT	108.41K
101	电机固定架34N44N4.SLDPRT	90.23K
102	电机固定架4N44N4.SLDPRT	120.00K
103	电机夹头14N44N4.SLDPRT	89.98K
104	电机夹头24N44N4.SLDPRT	114.41K
105	电箱1.4N4N4.SLDPRT	88.84K
106	裁刀.jpg	72.67K
107	裁刀14N（4N4.SLDPRT	92.89K
108	裁刀24N（4N4.SLDPRT	92.01K
109	裁刀34N（4N4.SLDPRT	96.28K
110	裁刀44N（4N4.SLDPRT	92.91K
111	裁刀54N4N4.SLDPRT	62.74K
112	裁刀64N4N4.SLDPRT	62.56K
113	裁刀压板1（4N4.SLDPRT	78.17K
114	裁刀压板1（4N42.SLDPRT	83.27K
115	裁刀安装板14N4N4-2.SLDPRT	135.59K
116	裁刀安装板14N4N4.SLDPRT	141.26K
117	裁刀安装板24N4N4-2.SLDPRT	187.49K
118	裁刀安装板24N4N4.SLDPRT	184.51K
119	裁刀安装板34N4N4-2.SLDPRT	187.82K
120	裁刀安装板34N4N4.SLDPRT	183.54K
121	裁刀安装板连接板14N4N4.SLDPRT	185.50K
122	裁刀安装板连接板2-14N4N4.SLDPRT	255.00K
123	裁刀安装板连接板24N4N4.SLDPRT	184.00K
124	裁刀安装板连接板34N4N4.SLDPRT	237.50K
125	裁刀安装板连接板44N4N4.SLDPRT	234.50K

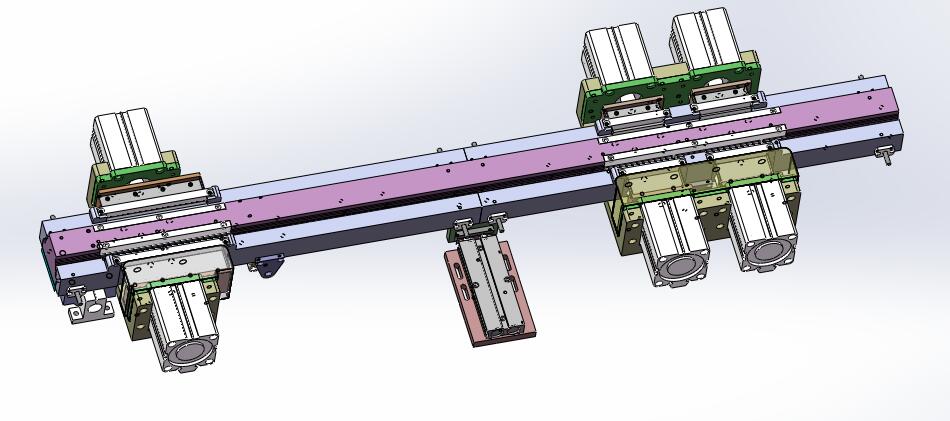

126	裁断结构图.jpg	50.49K
127	退料杆导柱14N4.SLDPRT	94.90K
128	退料杆（4N）4N4.SLDPRT	179.60K
129	退料板安装板4N-1（4N4.SLDPRT	94.52K
130	退料板安装板4N4N4.SLDPRT	230.50K
131	钻孔机夹紧工装.jpg	73.43K

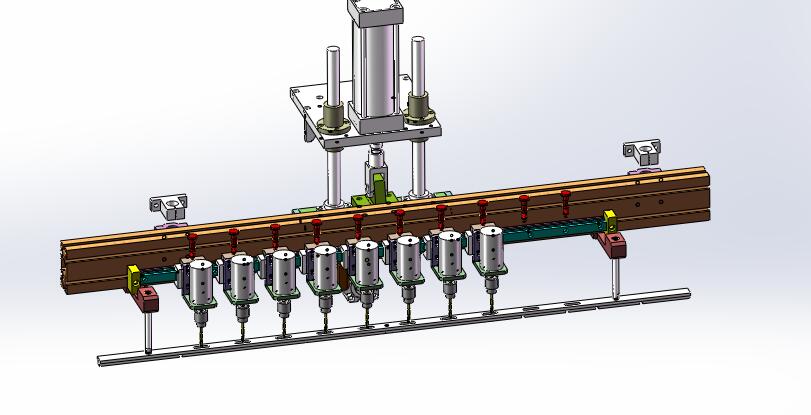

132	钻孔机总成距离可调.jpg	35.50K

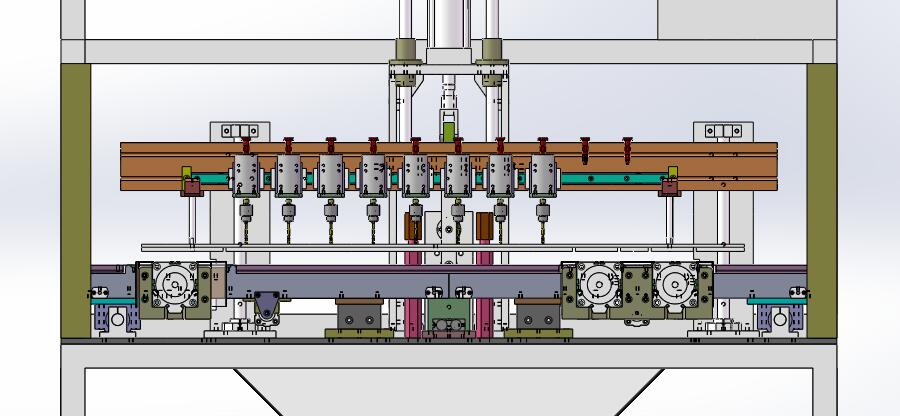

133	钻孔裁断机总成图.jpg	54.03K
134	防呆块（4N）4N4.SLDPRT	89.74K
135	防呆架（4N）4N4.SLDPRT	120.30K
136	限位板（4N4.SLDPRT	87.45K
137	顶板4N4N4.SLDPRT	141.71K
138	凹模动夹板14N4N4.DWG	182.72K
139	加强板2（4N4）.SLDDRW	140.19K
140	加强板（4N4）.SLDDRW	165.29K
141	定位销安装板（4N4.SLDDRW	729.00K
142	平衡滑轨导柱座4N4N4.SLDDRW	103.54K
143	底板2（钢材）4N4N4.SLDDRW	124.21K
144	护罩1.DWG	100.50K
145	气缸安装板2（4N4.SLDDRW	160.74K
146	气缸安装板（4N4.SLDDRW	138.00K
147	裁刀14N（4N4.SLDDRW	119.99K
148	裁刀34N（4N4.SLDDRW	120.43K
149	裁刀54N4N4.SLDDRW	80.46K
150	裁刀压板1（4N42.SLDDRW	125.64K
151	裁刀安装板14N4N4-2.SLDDRW	127.31K
152	裁刀安装板14N4N4.SLDDRW	127.11K
153	裁刀安装板24N4N4-2.SLDDRW	144.86K
154	裁刀安装板24N4N4.SLDDRW	143.33K
155	裁刀安装板34N4N4-2.SLDDRW	140.98K
156	裁刀安装板34N4N4.SLDDRW	140.37K
157	退料杆（4N）4N4.SLDDRW	409.50K
158	M5调节丝杆.SLDPRT	307.00K
159	M5调节螺母.SLDPRT	251.00K
160	SDA-25-20气缸4N4.1.SLDPRT	495.50K
161	SDA-25-20气缸活塞杆4N4.1.SLDPRT	228.50K
162	TRH15B滑块4N4.1.SLDPRT	247.50K
163	复件新钻头1（3.5mm）4N4.1.SLDPRT	180.50K
164	气缸安装板1.SLDPRT	225.50K
165	电机B384N44N4.1.SLDPRT	277.50K
166	电机固定架34N44N4.1.SLDPRT	222.00K
167	电机夹头14N44N4.1.SLDPRT	191.00K
168	电机夹头24N44N4.1.SLDPRT	235.00K
169	电机安装板1.SLDPRT	442.50K
170	电机安装板2.SLDPRT	366.50K
171	电机安装架气缸连接杆.SLDPRT	217.00K
172	电机安装架限位板.SLDPRT	180.00K
173	装配体1.SLDASM	489.00K
174	动夹板1-1.SLDPRT	215.42K
175	动夹板2-1.SLDPRT	212.22K
176	动夹板3-1.SLDPRT	260.00K
177	动夹板4-1.SLDPRT	261.40K
178	定夹板-1.SLDPRT	521.35K
179	裁刀压板1（4N4.SLDPRT	221.50K
180	裁刀压板1（4N42.SLDPRT	219.50K

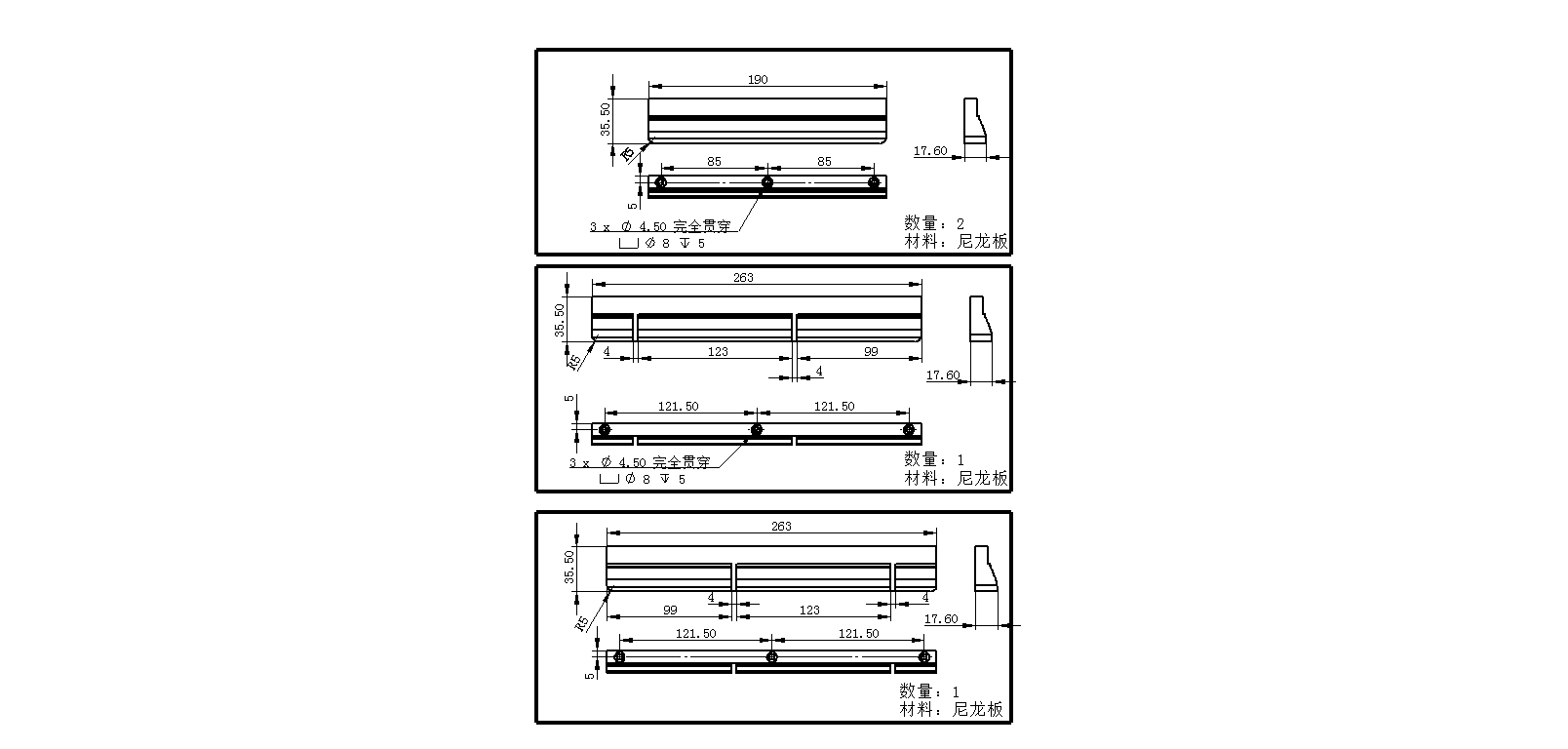

181	裁刀板11.SLDPRT	105.41K
182	裁刀板12-2.SLDPRT	117.41K
183	裁刀板12.SLDPRT	118.03K
184	装配体1-1.SLDASM	590.00K
185	动夹板1-1.x_t	48.07K
186	动夹板2-1.x_t	48.41K
187	动夹板3-1.x_t	78.78K
188	动夹板4-1.x_t	79.09K
189	定夹板-1.x_t	193.71K
190	裁刀板11（2件）.x_t	18.42K
191	裁刀板12-2（1件）.x_t	36.49K
192	裁刀板12（1件）.x_t	36.62K
193	plot.log	1.55K
194	动夹板1-1.bak	133.69K

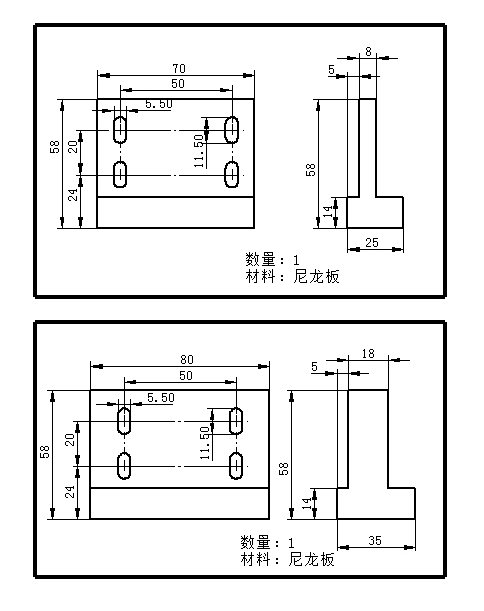

195	动夹板1-1.DWG	133.69K
196	动夹板1-1.SLDDRW	622.00K
197	动夹板2-1.SLDDRW	635.00K
198	动夹板3-1.SLDDRW	695.50K
199	动夹板4-1.SLDDRW	693.50K
200	定夹板-1-副本.SLDDRW	1.25M
201	定夹板-1.SLDDRW	1.38M
202	线割动夹板1-4.DWG	171.03K
203	裁刀板11.SLDDRW	707.00K
204	裁刀板12-2.SLDDRW	777.00K

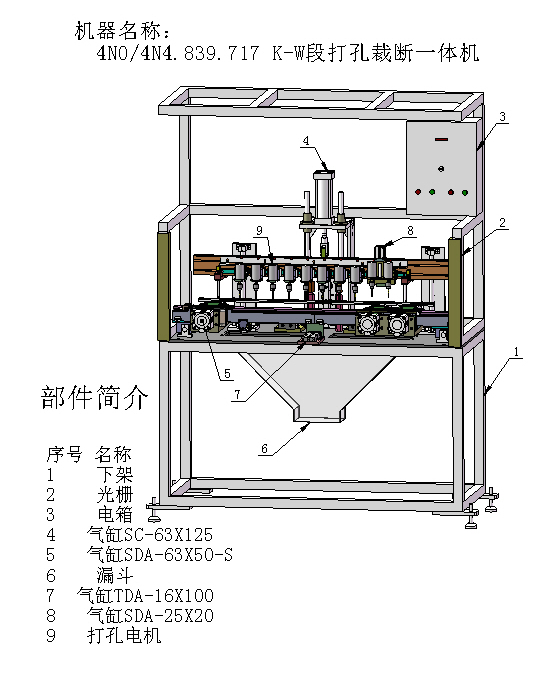

205	1.png	80.55K
206	10.png	20.13K

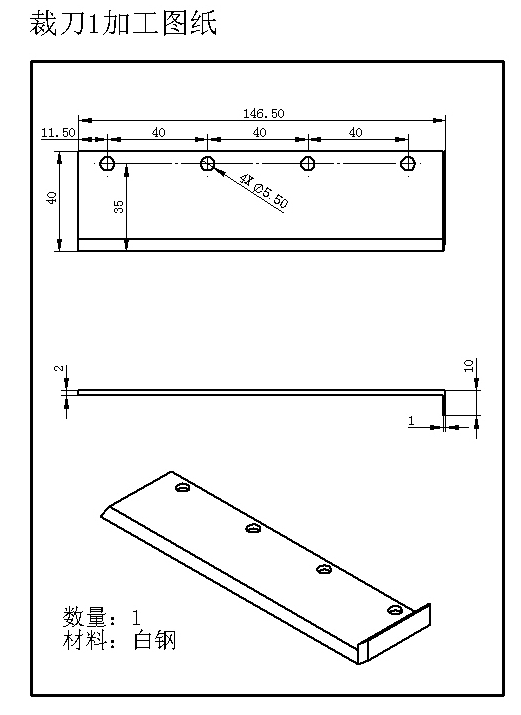

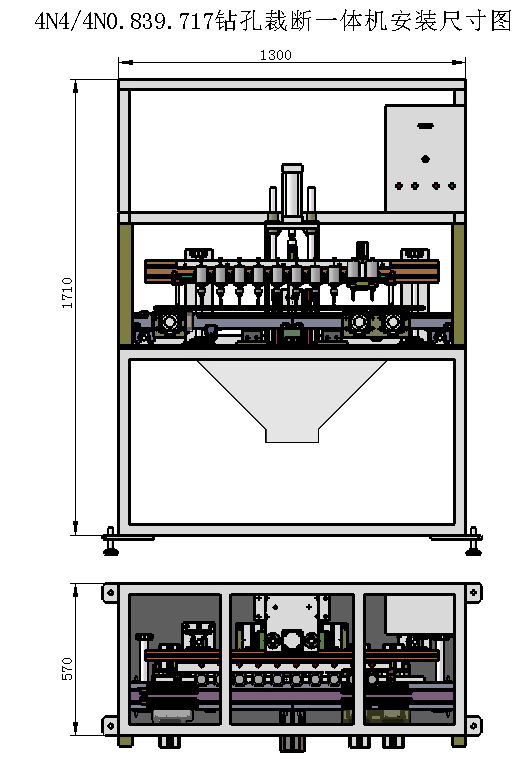

207	2.png	66.20K
208	3.png	22.24K

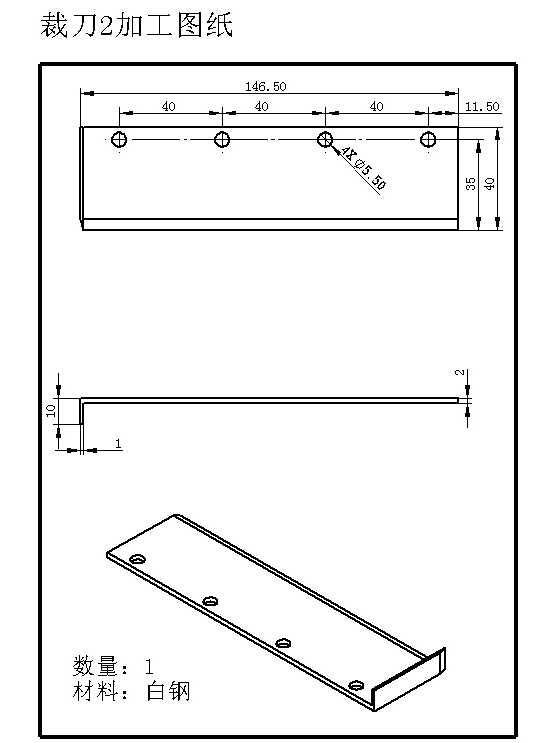

209	4.png	23.49K

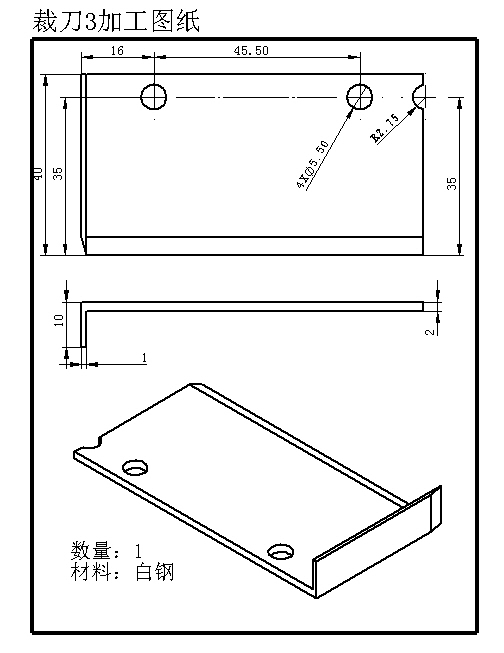

210	5.png	22.40K

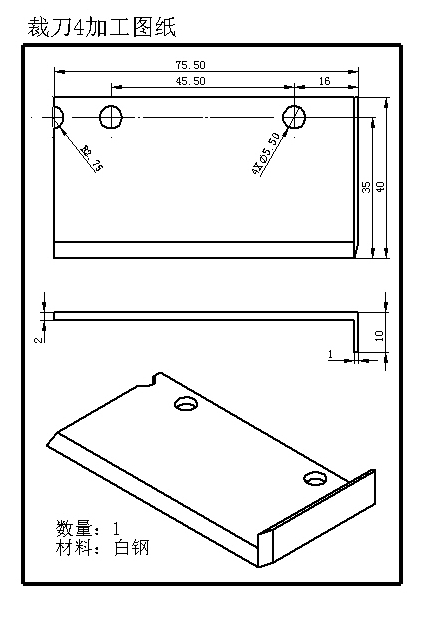

211	6.png	19.54K

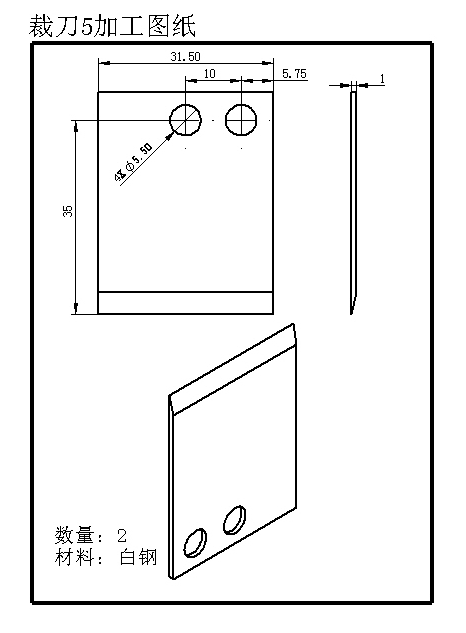

212	7.png	16.01K
213	8.png	15.38K

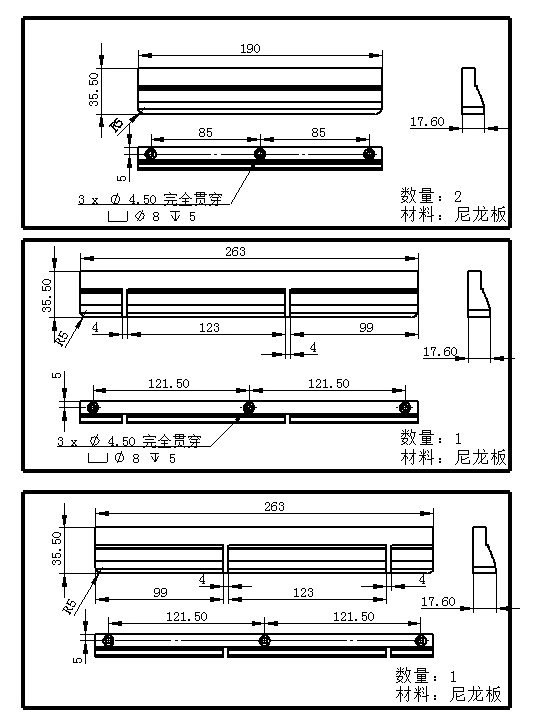

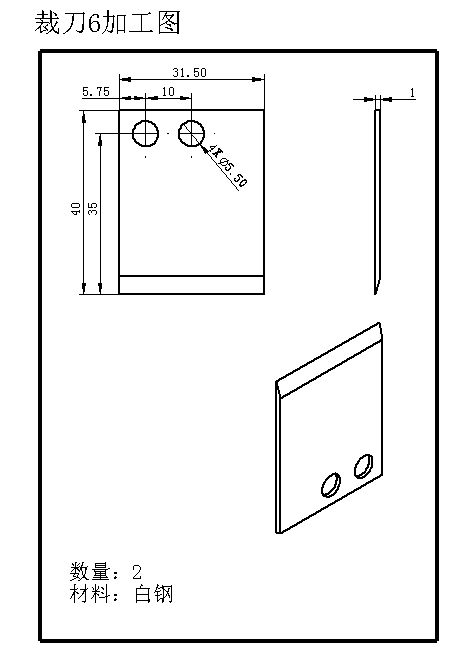

214	9.png	31.81K

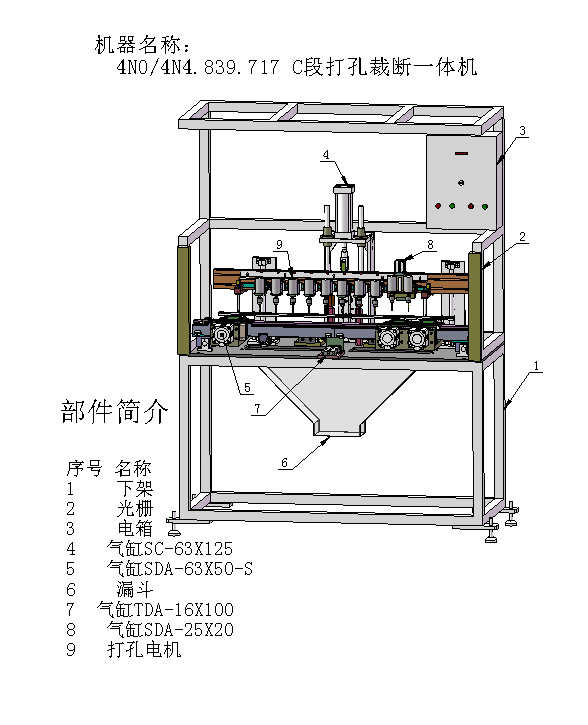

215	QQ截图20160815160748.png	81.12K
216	QQ截图20160815161120.png	84.36K
217	使用说明书.docx	319.13K

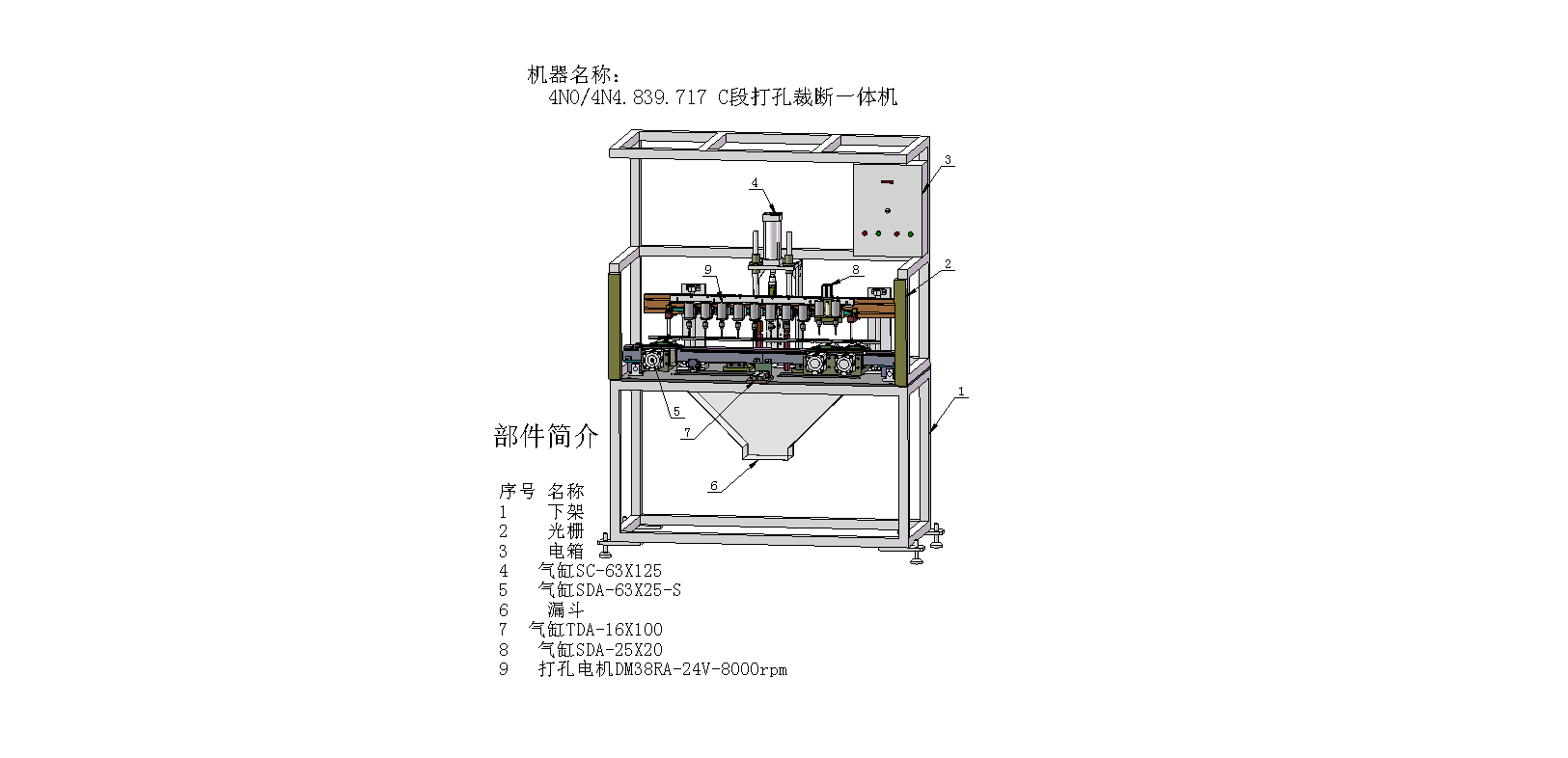

218	外观图.JPG	171.18K
219	外观图.SLDDRW	2.44M

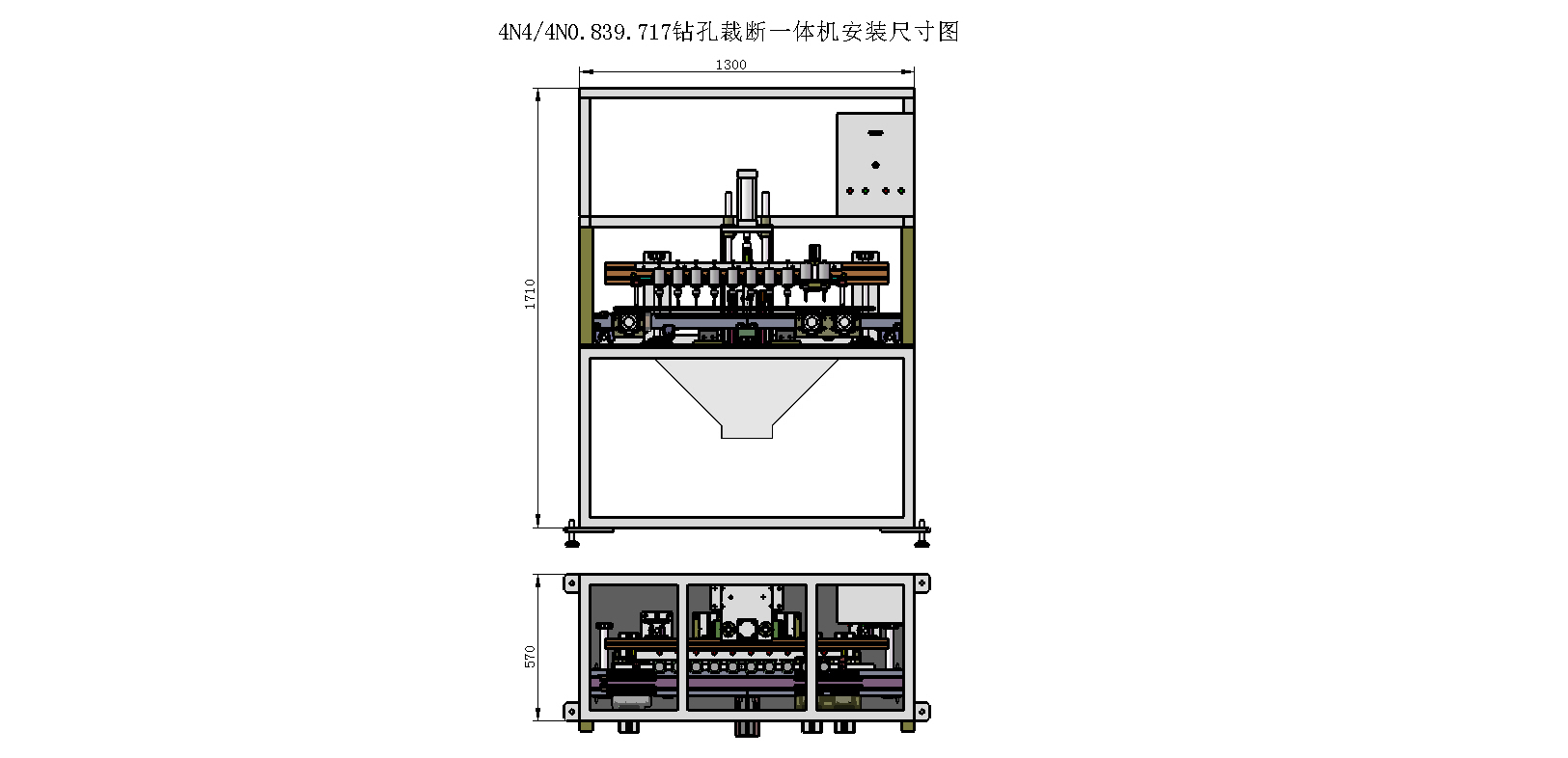

220	尺寸图.JPG	155.83K
221	尺寸图.SLDDRW	2.44M

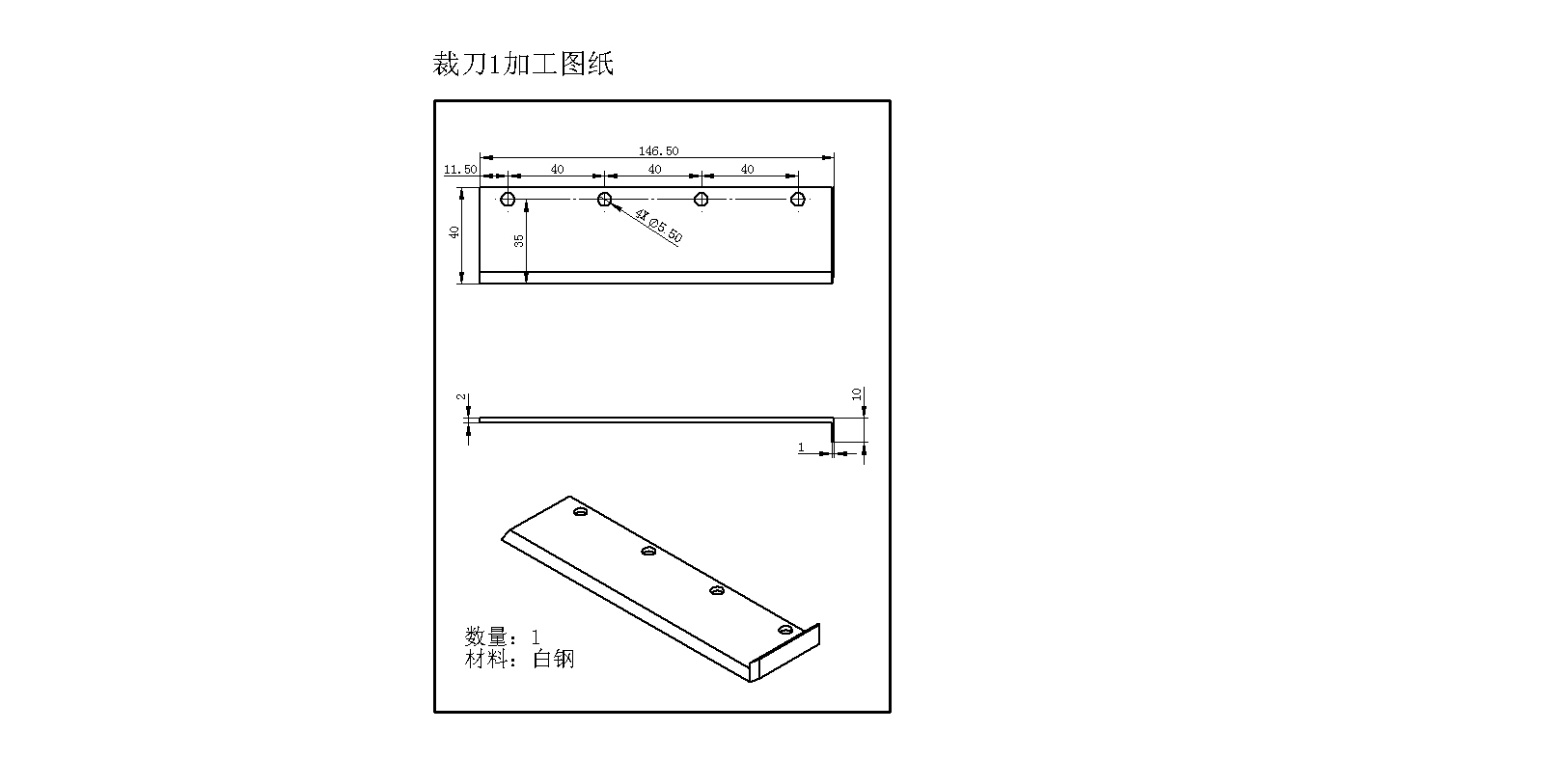

222	裁刀1.JPG	91.46K

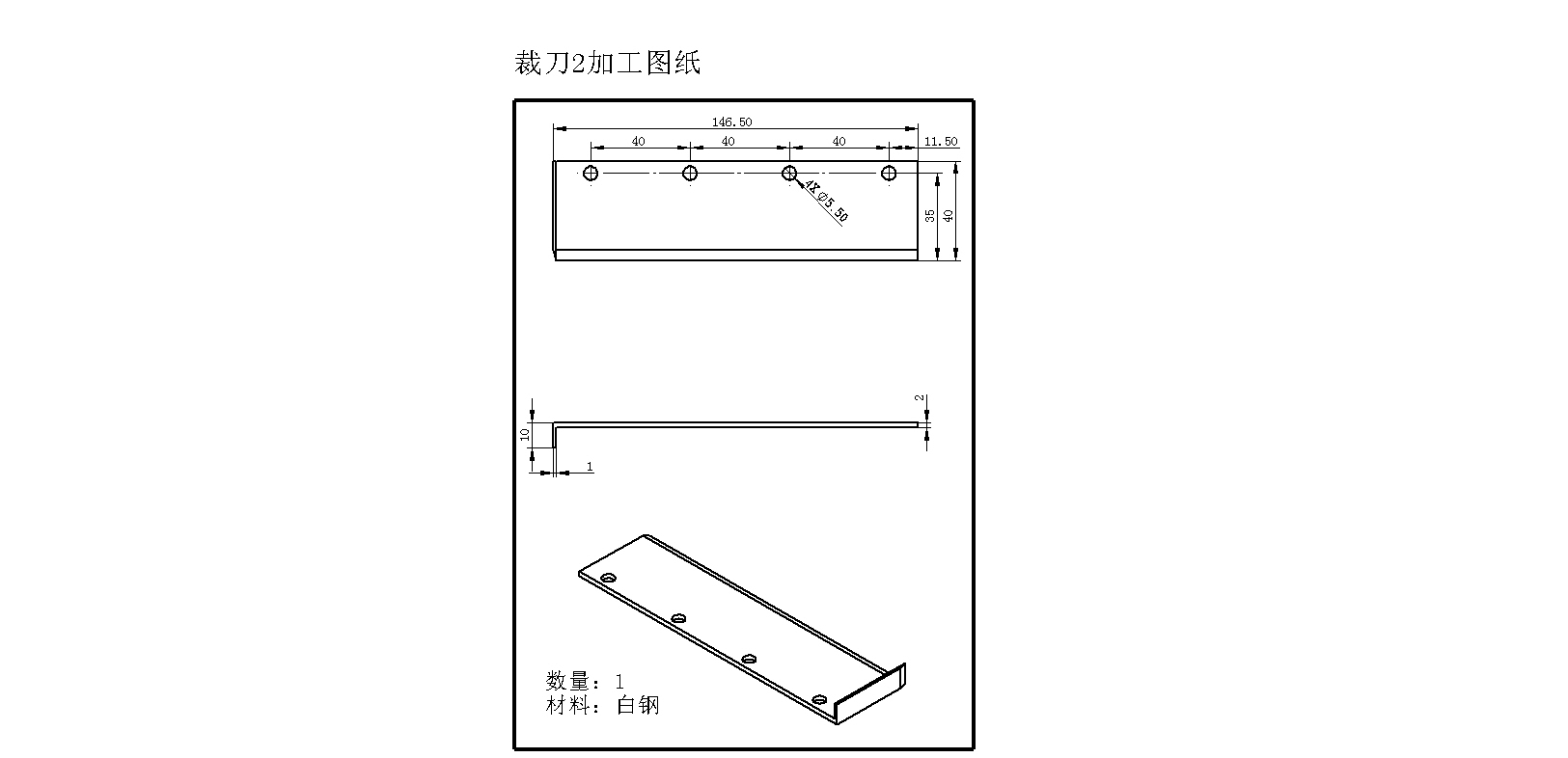

223	裁刀2.JPG	97.14K
224	裁刀2.SLDDRW	563.00K

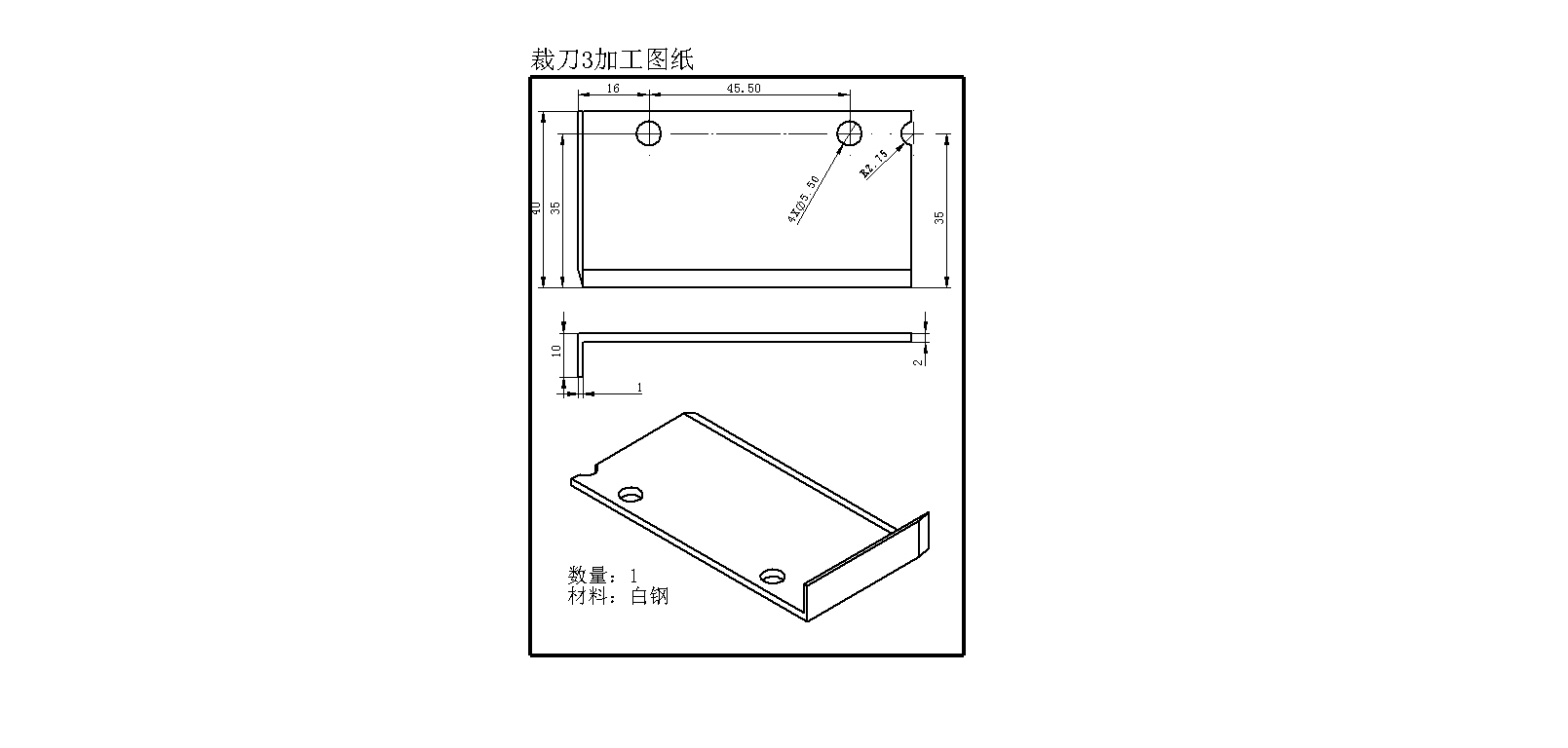

225	裁刀3.JPG	93.48K
