半自动铣床液压系统（F=6.8KN）（CAD+说明书）（ID:2257976）
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17496651439339.zip | 2.03M |
| 2 | 1.png | 47.88K |
| 3 | 2.png | 45.80K |
| 4 | 3.png | 107.83K |
| 5 | 4.png | 108.71K |
| 6 | 半自动液压专用铣床-液压系统原理图-A3.dwg | 176.60K |

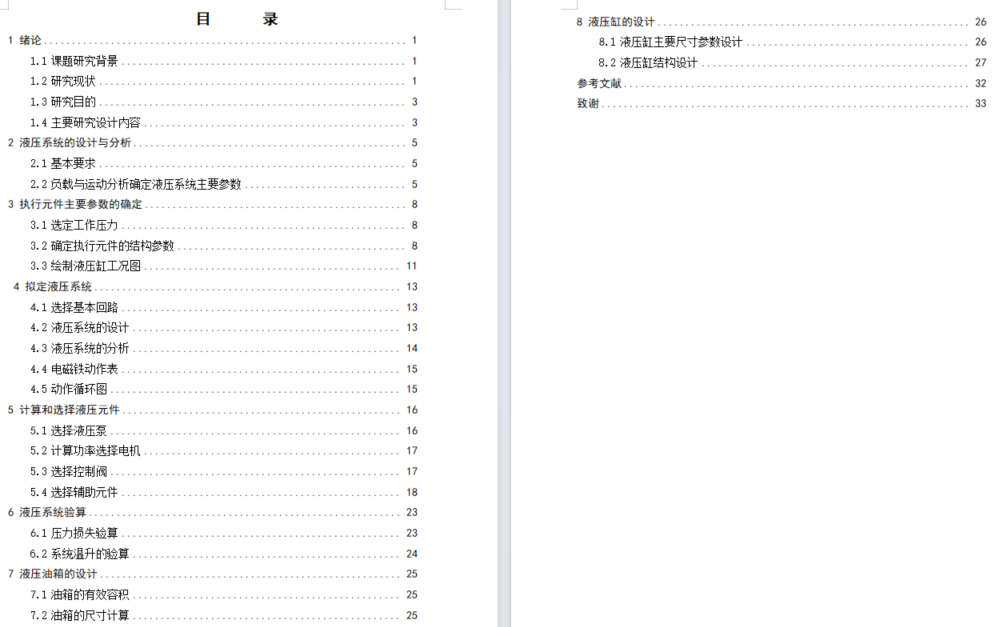

| 7 | 半自动液压专用铣床-液压系统设计说明书.docx | 1.46M |

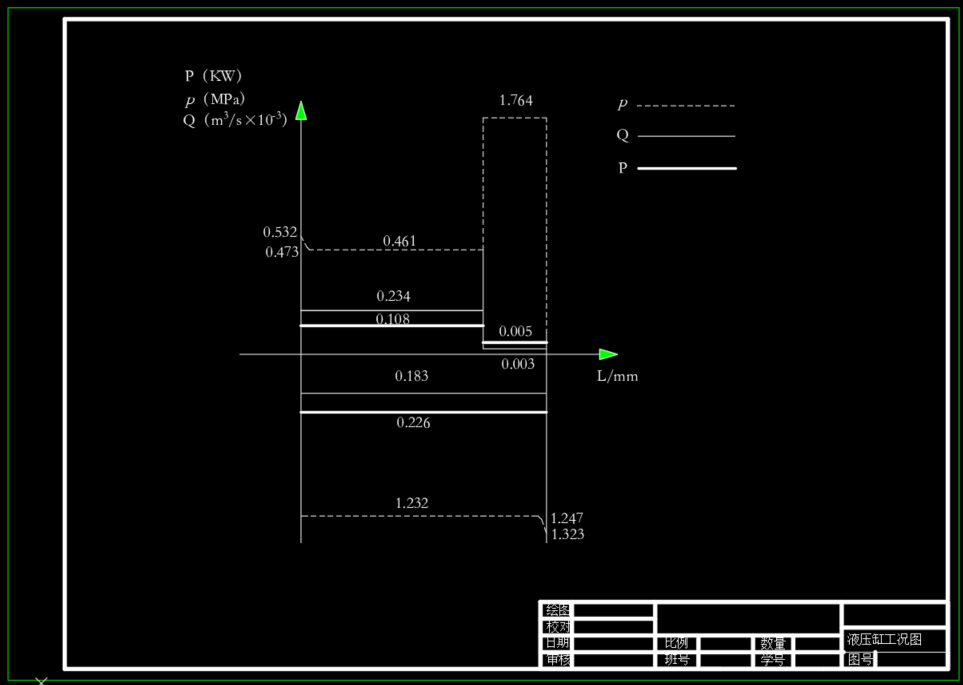

| 8 | 半自动液压专用铣床-液压缸工况图-A3.dwg | 171.47K |

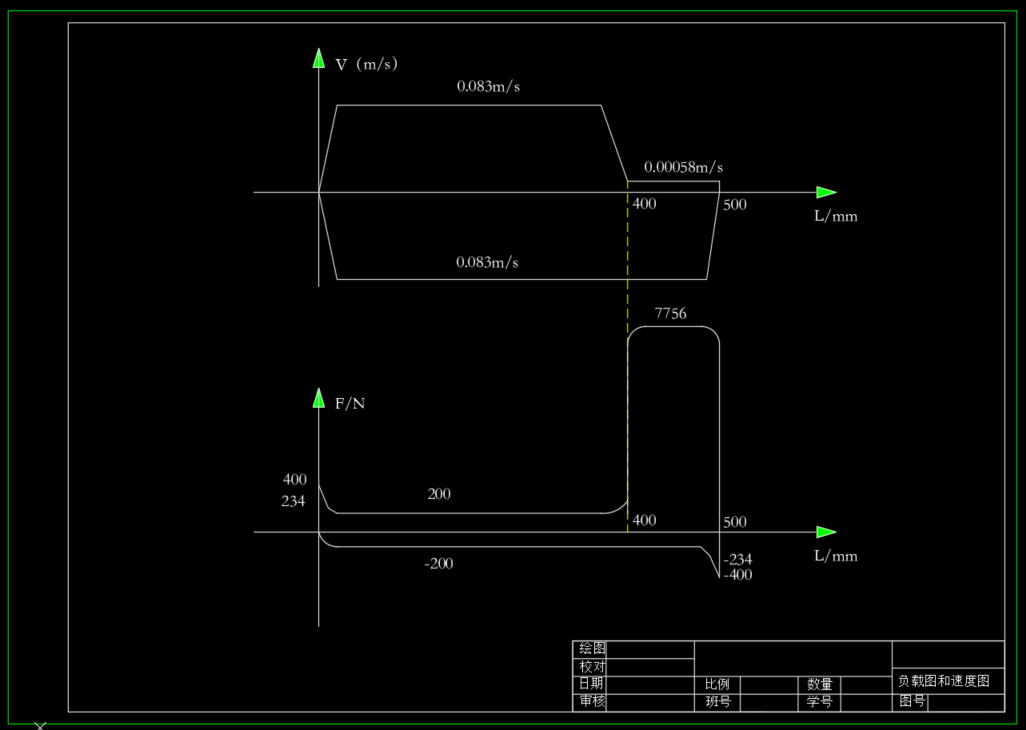

| 9 | 半自动液压专用铣床-负载图和速度图-A3.dwg | 163.57K |
此图纸下载需要400金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 676
粉丝: 64
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.08M
所需金币：400
上传时间：2025-06-12 02:05:45
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介
半自动铣床液压系统（F=6.8KN），包含液压系统原理图，液压缸工况图，负载和速度图，设计计算书。（1）实现功能：手工上料—快进—铣削工进—快退—停止—手工卸料的工作循环 （2）基本参数：液压缸最大负载力6800N，工作台运动部件重1800N，工作台启动时间（加减速时间）：0.5，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程400mm，工进行程100mm，快进快退速度相等均为5m/min,工进速度为35mm/min，导轨面的液压缸机械效率为0.9。
