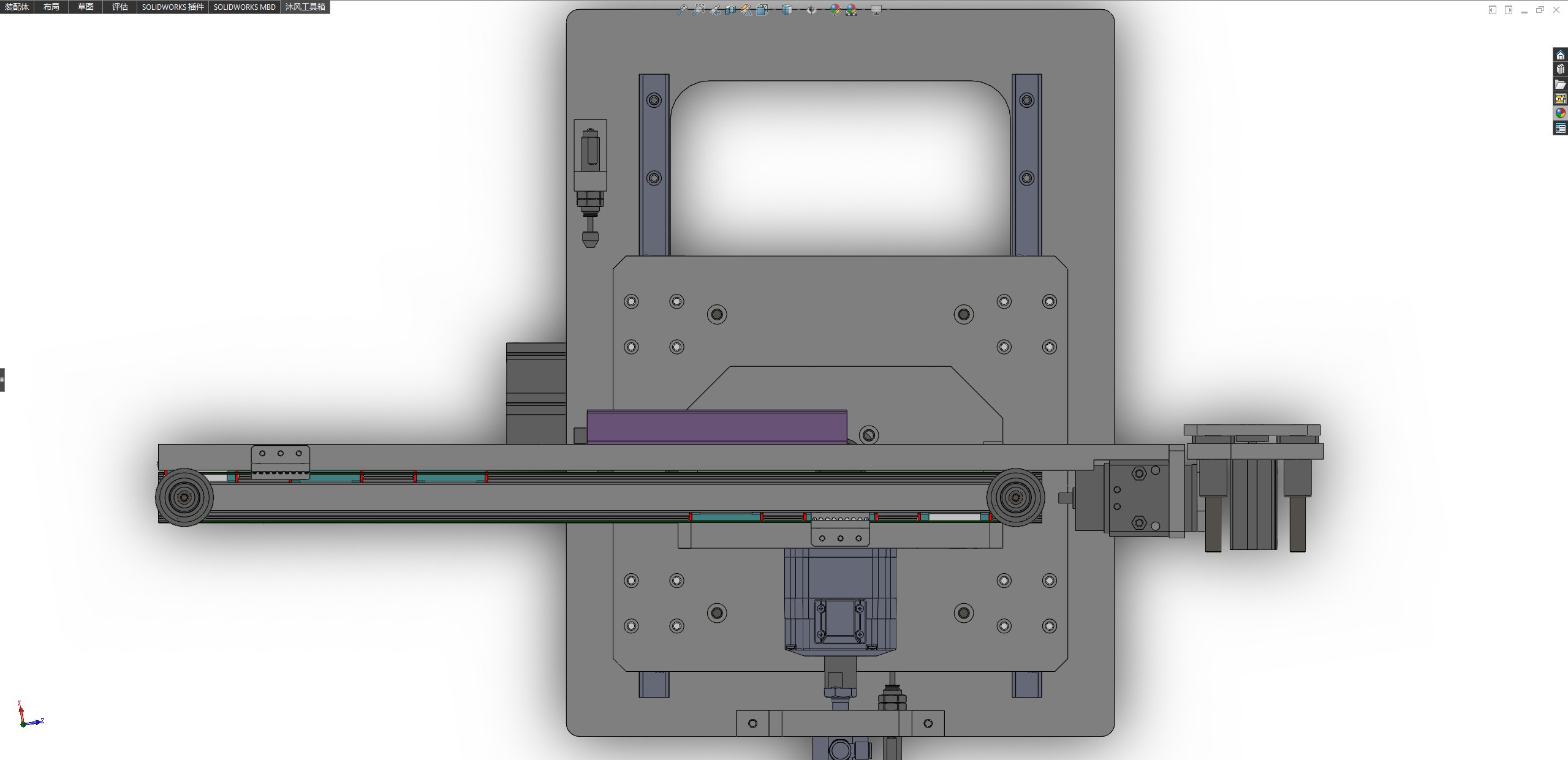

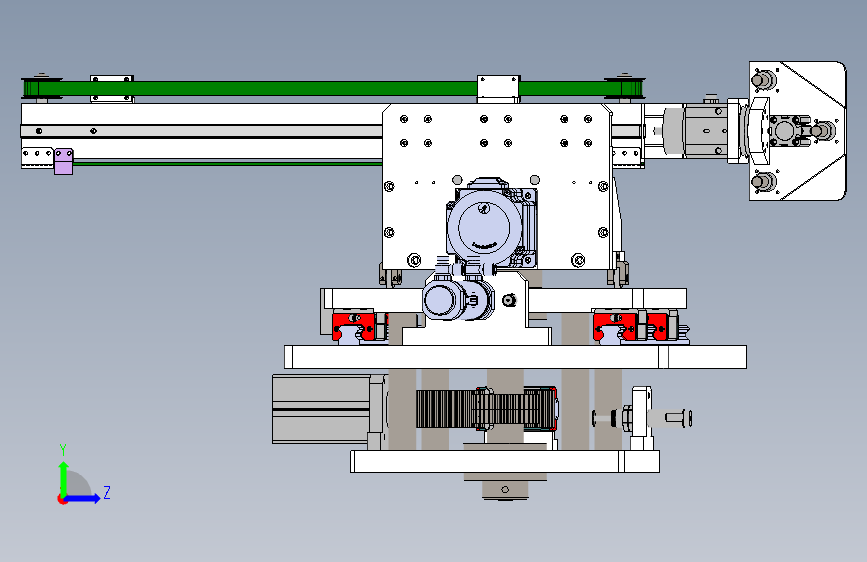

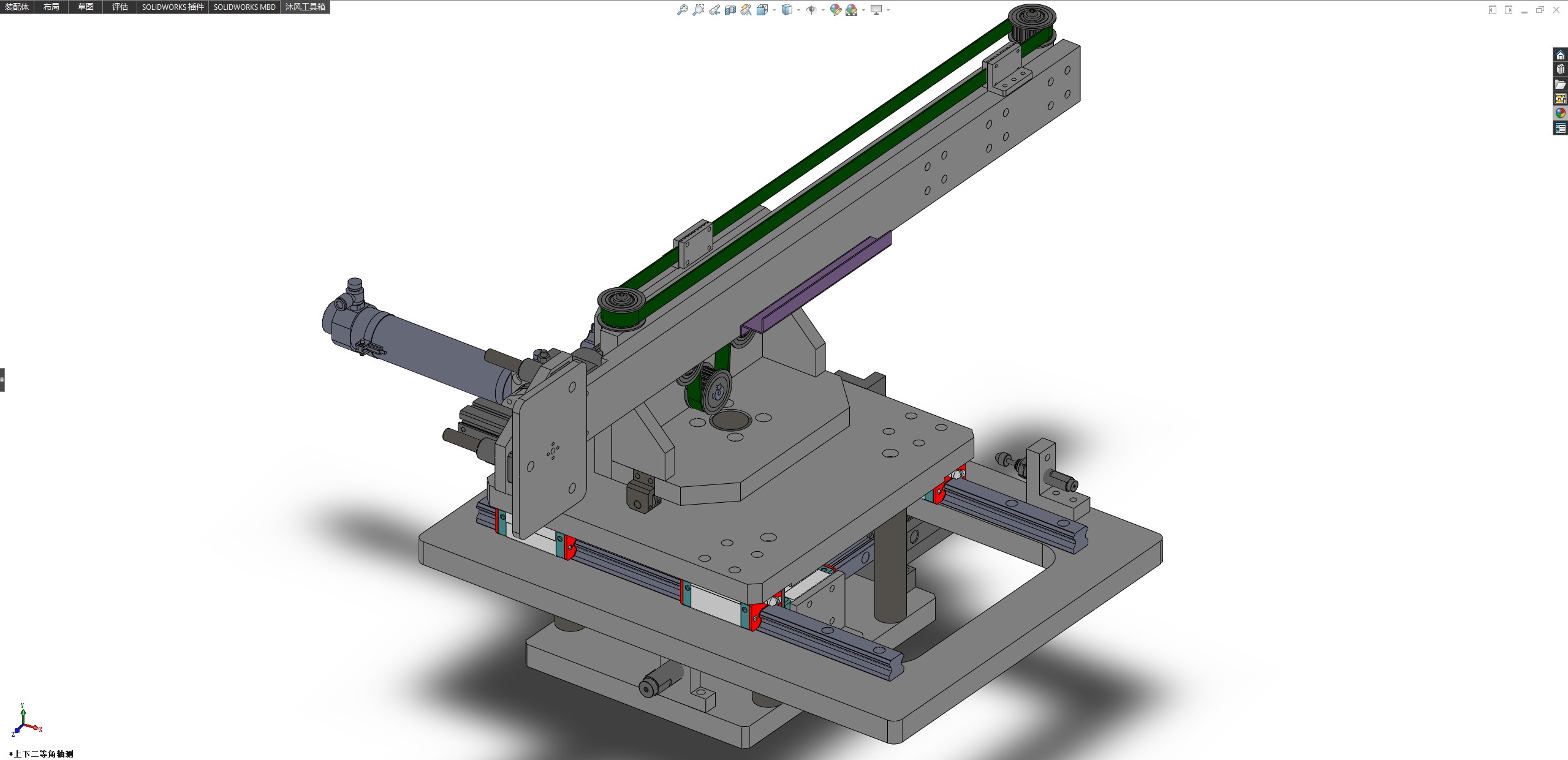

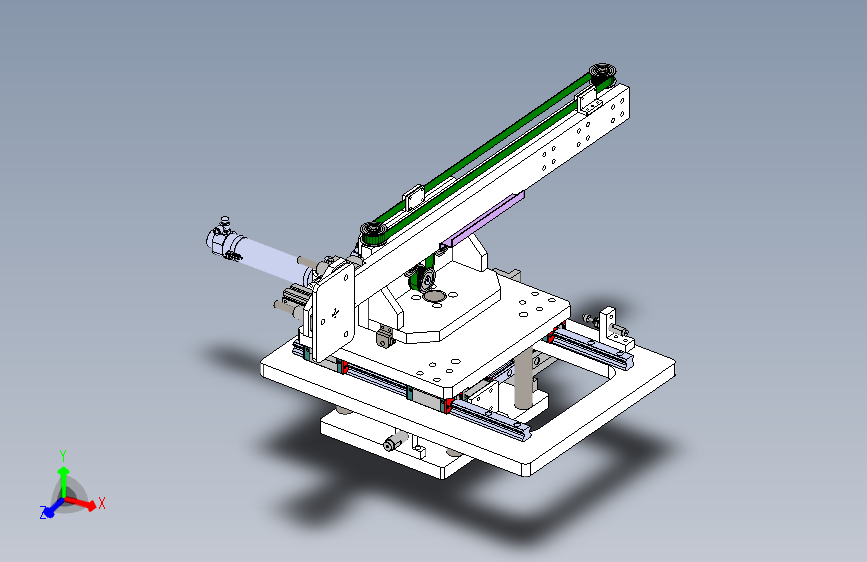

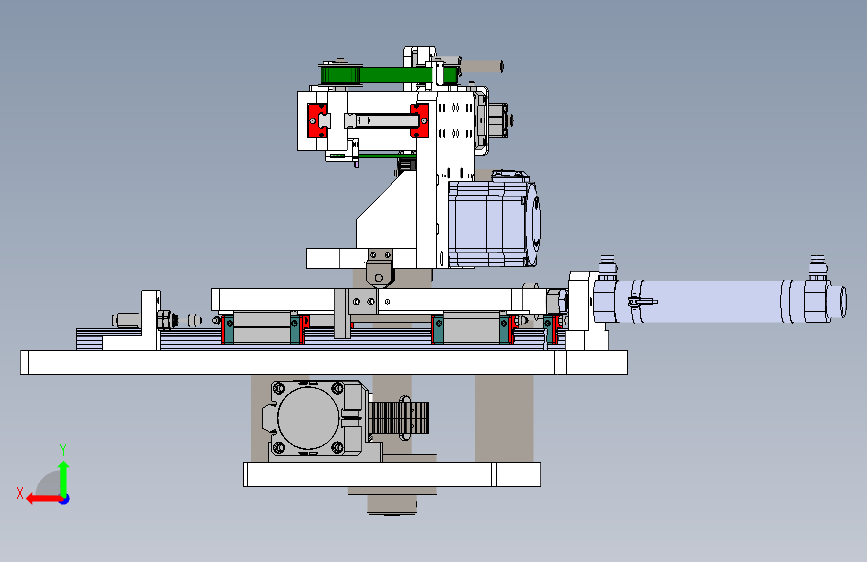

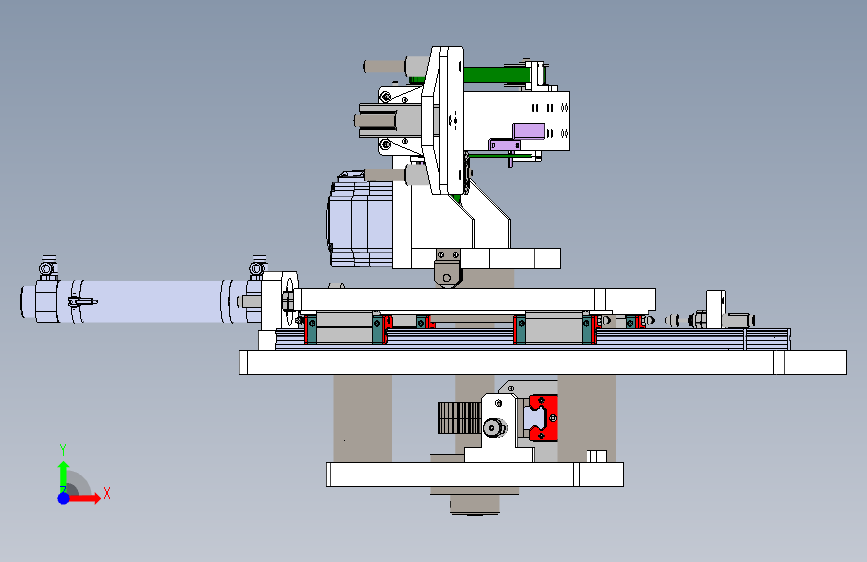

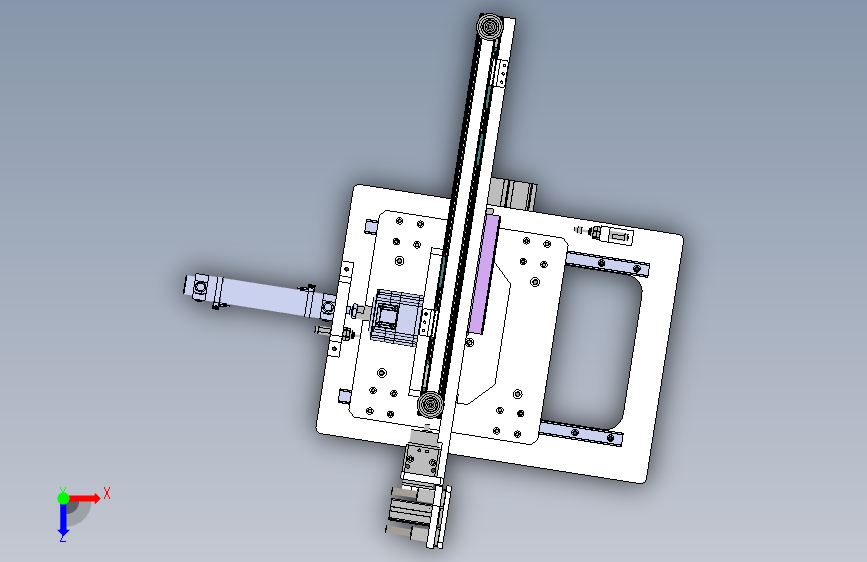

基于齿轮齿条的翻转移栽机构（ID:2272624）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17499791767121.zip | 19.06M |
| 2 | AirTAC油压缓冲器ACA-1412-1.SLDPRT | 149.81K |
| 3 | AirTAC油压缓冲器ACA-2020-1.SLDPRT | 151.99K |
| 4 | AirTAC薄型气缸SDA20x50S-DMSG.sldasm | 22.15K |
| 5 | AirTAC薄型气缸SDA63x65S-DMSG.sldasm | 22.24K |
| 6 | CDM2B40-150Z-M9BL01.sldprt | 32.75K |
| 7 | CDM2B40-150Z-M9BL02.sldprt | 24.51K |
| 8 | CDM2B40-150Z-M9BL03.sldprt | 26.18K |
| 9 | CDM2B40-150Z-M9BL04.sldprt | 26.00K |
| 10 | CDM2B40-150Z-M9BL05.sldprt | 59.01K |
| 11 | GB╱T1096-2003[普通平键A型键10×10×45].sldprt | 27.05K |
| 12 | GB╱T70.2-2015[内六角平圆头螺钉M6×12].SLDPRT | 104.14K |
| 13 | HIWIN直线导轨EGH15CA1R0680Z0H-E120.SLDPRT | 137.04K |
| 14 | HIWIN直线导轨HGH25CA1R0170Z0H-E120.0.SLDPRT | 103.53K |
| 15 | HIWIN直线导轨HGH25CA1R0480Z0H-E120.0.SLDPRT | 101.84K |
| 16 | HIWIN直线滑块EGH15CA.SLDPRT | 508.51K |
| 17 | HIWIN直线滑块HGH25CA.SLDPRT | 493.63K |
| 18 | JGCK063-000基于齿轮齿条的翻转移栽机构.SLDASM | 3.71M |
| 19 | JGCK063-000基于齿轮齿条的翻转移栽机构.smg | 1.04M |
| 20 | JGCK063-000基于齿轮齿条的翻转移栽机构.STEP | 22.61M |
| 21 | JGCK063-000基于齿轮齿条的翻转移栽机构.x_t | 8.84M |
| 22 | JGCK063-001.sldprt | 31.28K |
| 23 | JGCK063-002.sldprt | 23.75K |
| 24 | JGCK063-003.sldprt | 27.02K |
| 25 | JGCK063-004.sldprt | 23.47K |
| 26 | JGCK063-005.sldprt | 76.87K |
| 27 | JGCK063-006.sldprt | 81.40K |
| 28 | JGCK063-007.sldprt | 26.79K |
| 29 | JGCK063-008.sldprt | 25.10K |
| 30 | JGCK063-009.sldprt | 30.18K |
| 31 | JGCK063-010.sldprt | 105.51K |
| 32 | JGCK063-011.sldprt | 167.25K |
| 33 | JGCK063-012.sldprt | 76.49K |
| 34 | JGCK063-013.sldprt | 47.01K |
| 35 | JGCK063-014.sldprt | 113.48K |
| 36 | JGCK063-015.sldprt | 27.61K |
| 37 | JGCK063-016.sldprt | 32.61K |
| 38 | JGCK063-017.sldprt | 25.08K |
| 39 | JGCK063-018.sldprt | 26.32K |
| 40 | JGCK063-019.sldprt | 36.36K |
| 41 | JGCK063-020.sldprt | 62.54K |
| 42 | JGCK063-021.sldprt | 28.91K |
| 43 | JGCK063-022.sldprt | 79.52K |
| 44 | JGCK063-023.sldprt | 33.77K |
| 45 | JGCK063-024.sldprt | 24.93K |
| 46 | JGCK063-025.sldprt | 35.72K |
| 47 | JGCK063-026.sldprt | 87.84K |
| 48 | JGCK063-027.sldprt | 81.43K |
| 49 | JGCK063-028.sldprt | 27.24K |
| 50 | JGCK063-029.sldprt | 28.89K |
| 51 | JGCK063-030.sldprt | 25.79K |
| 52 | JGCK063-031.sldprt | 26.39K |
| 53 | JGCK063-032.sldprt | 31.50K |
| 54 | JGCK063-033.sldprt | 26.43K |
| 55 | JGCK063-034.sldprt | 23.93K |
| 56 | JGCK063-035.sldprt | 28.32K |
| 57 | JGCK063-037.sldprt | 75.03K |
| 58 | JGCK063-038.sldprt | 21.58K |
| 59 | JGCK063-039.sldprt | 23.78K |
| 60 | JGCK063-040.sldprt | 67.38K |
| 61 | JGCK063-041.sldprt | 33.13K |
| 62 | MISUMI同步轮HTPA24S5M150-A-H7.sldprt | 509.82K |
| 63 | MISUMI直线轴承LHFSD12.sldprt | 30.34K |
| 64 | OMRON槽型光电EE-SX672.sldprt | 53.22K |
| 65 | SDA20x50S-DMSG01.sldprt | 73.53K |
| 66 | SDA20x50S-DMSG02.sldprt | 33.35K |
| 67 | SDA63x65S-DMSG01.sldprt | 85.76K |
| 68 | SDA63x65S-DMSG02.sldprt | 34.25K |
| 69 | SMC旋转气缸MSUA20-90S.sldprt | 74.52K |
| 70 | SMC调速阀AS2201F-02-08A.SLDPRT | 88.73K |
| 71 | SMC迷你气缸CDM2B40-150Z-M9BL.SLDASM | 160.10K |
| 72 | 市购同步带型号待定01.sldprt | 51.03K |
| 73 | 市购同步带型号待定02.sldprt | 43.80K |
| 74 | 怡合达惰轮HTPA24S5M150.SLDPRT | 994.45K |
| 75 | 怡合达深沟球轴承61908ZZ.sldprt | 22.58K |
| 76 | 怡合达深沟球轴承698ZZ.sldprt | 106.49K |
| 77 | 雷赛科技步进电机86CME35（两相、闭环、无刹车）.SLDPRT | 2.35M |
此图纸下载需要30金币
立即下载
发布者
幻现时空
创作: 342
粉丝: 15
加入时间：2024-12-15
模型信息
图纸ID：2272624
图纸格式：sldprt,sldasm,step,x_t
文件大小：19.52M
所需金币：30
上传时间：2025-06-15 17:20:17
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS 2018
标签
齿轮齿条式
翻转机构
移栽机构
图纸简介
基于齿轮与齿条的啮合传动：当主动齿轮在外力驱动下旋转时，通过与齿条的啮合将旋转运动转换为齿条的直线运动，反之，齿条的直线运动也可驱动齿轮旋转，在翻转移栽应用中，通常利用这种运动转换实现90°翻转功能。
