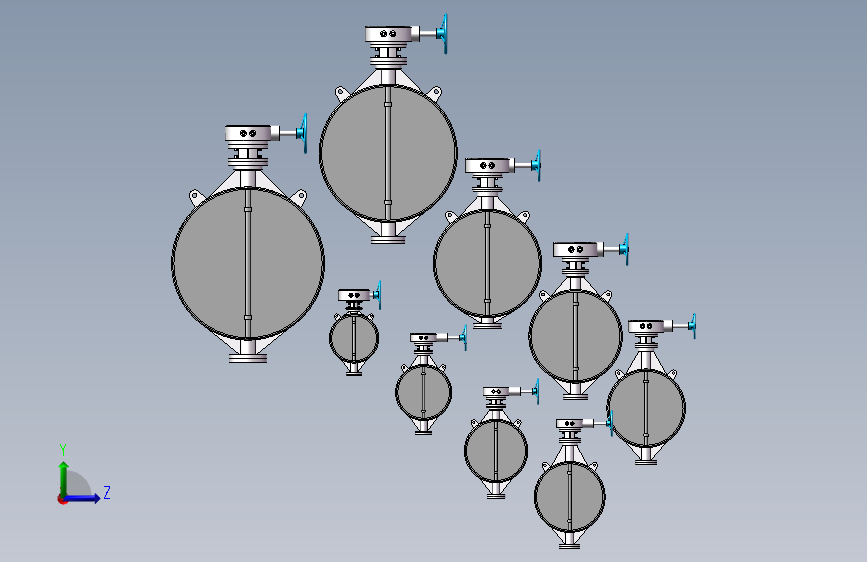

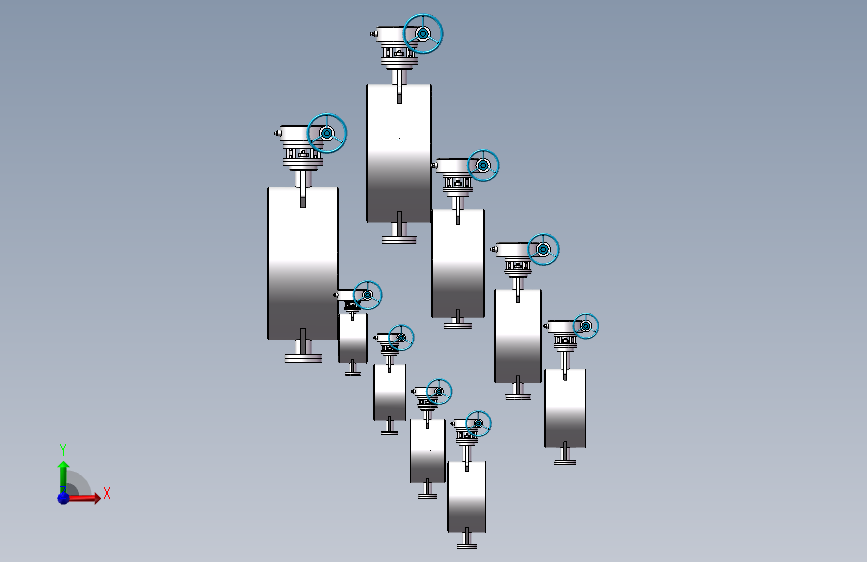

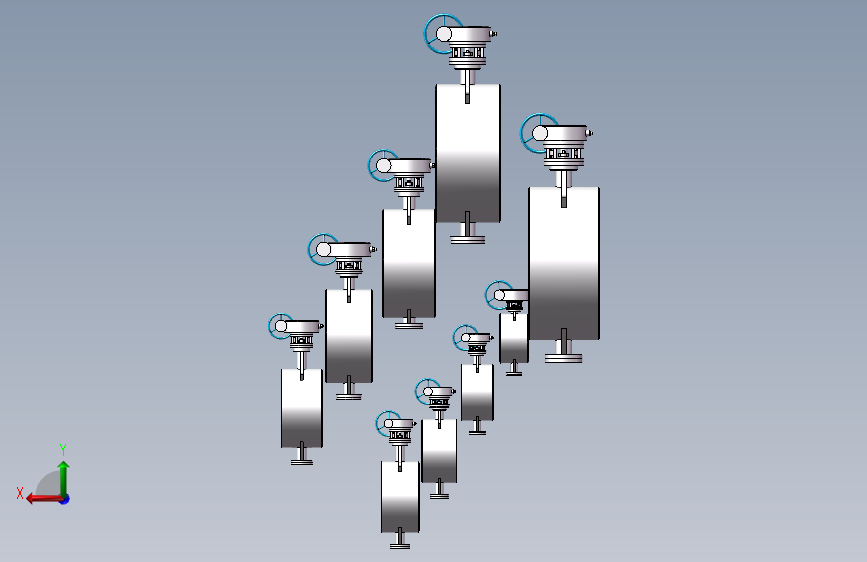

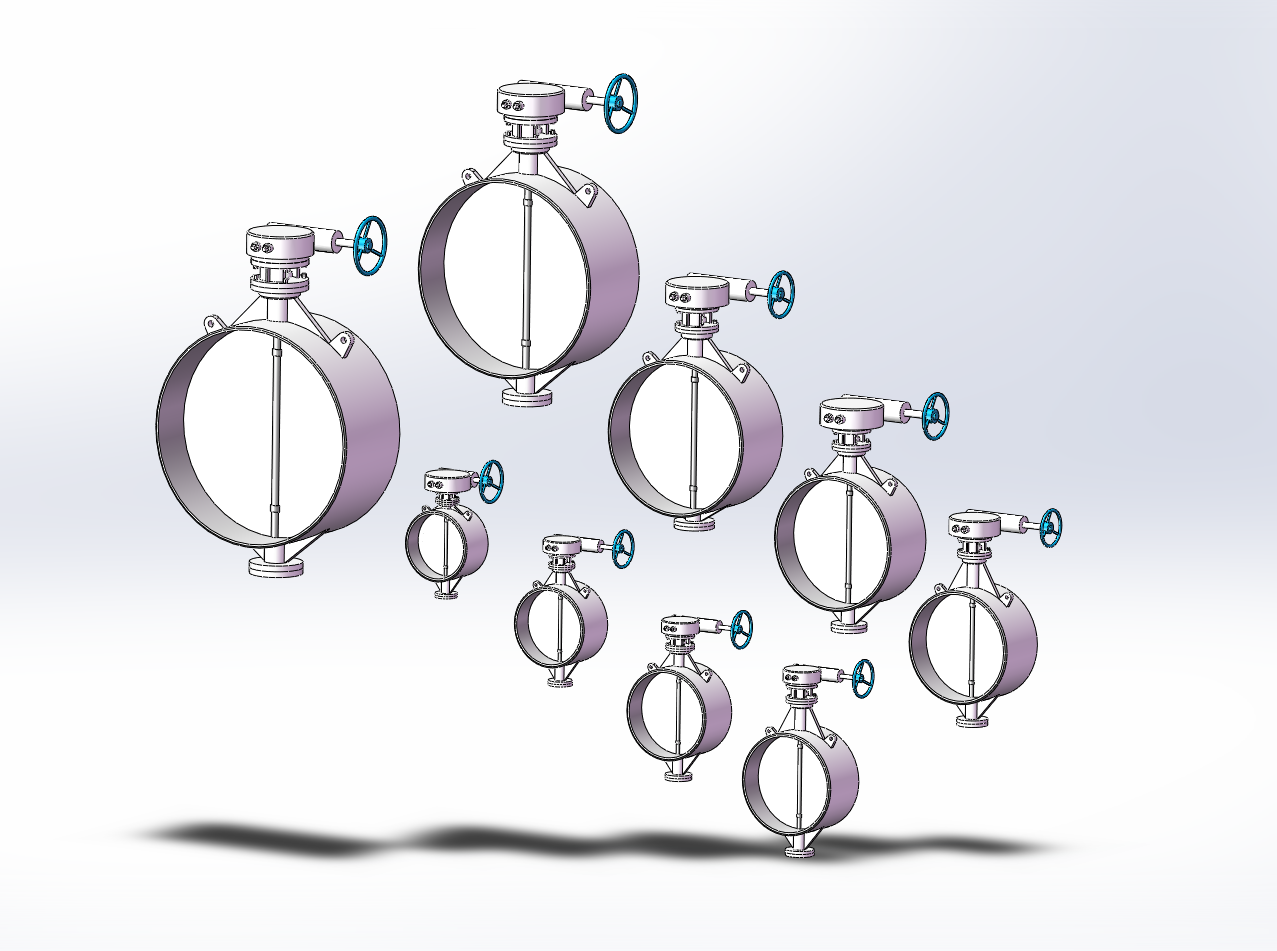

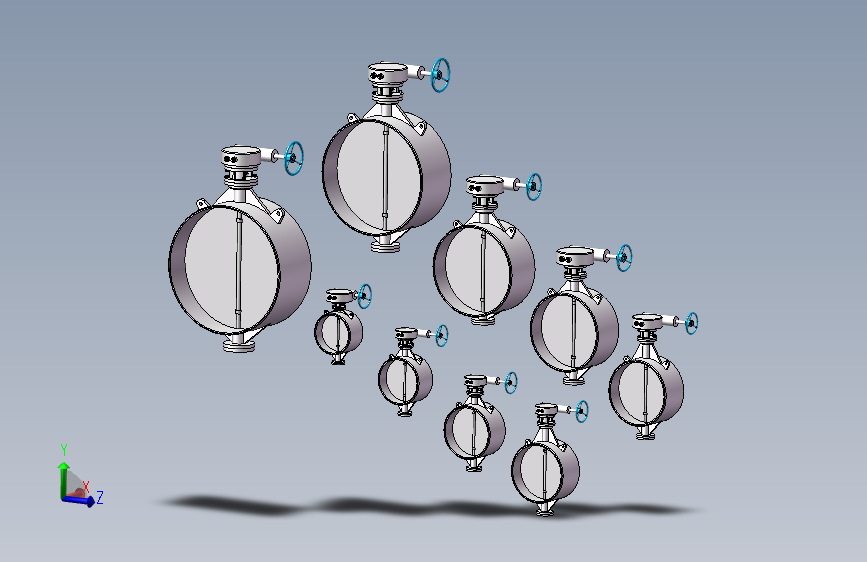

9款PN1.6焊接式金属硬密封系列蝶阀（ID:2276421）

设备部件 / 连接与密封 / 9款PN1.6焊接式金属硬密封系列蝶阀

©非原创

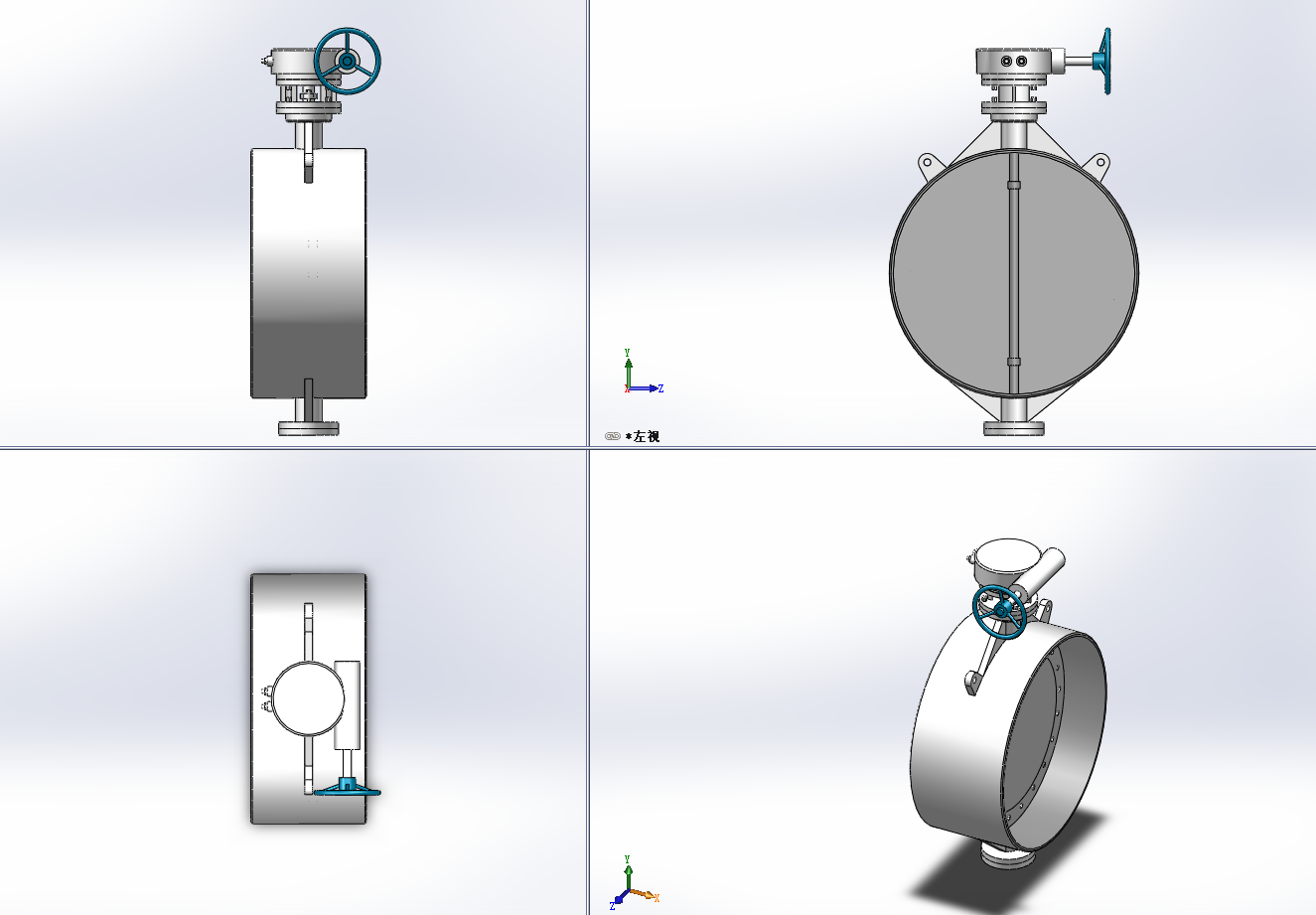

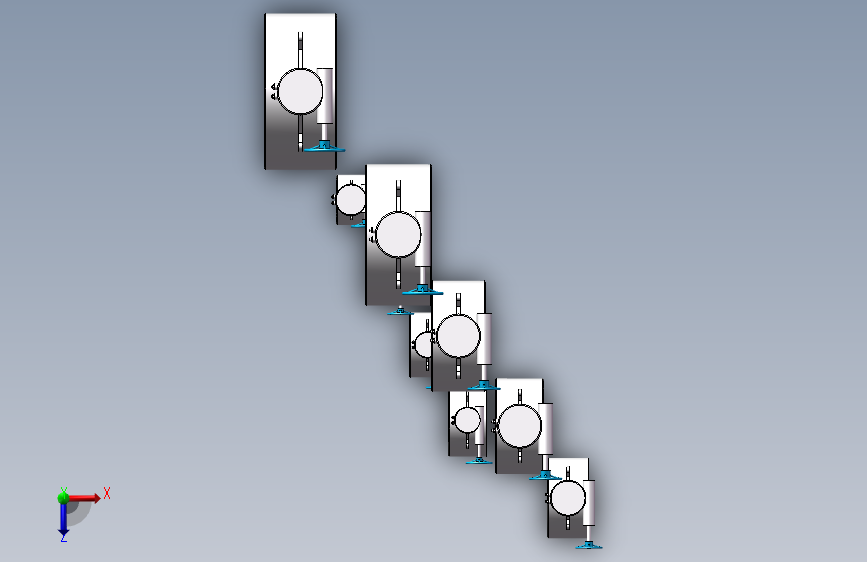

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17500513796323.zip	6.35M
2	PN1.6[DN1000].sldprt	577.59K
3	PN1.6[DN1200].sldprt	581.42K
4	PN1.6[DN1400].sldprt	580.89K
5	PN1.6[DN1800].sldprt	581.30K
6	PN1.6[DN2000].sldprt	581.26K
7	PN1.6[DN600].sldprt	635.75K
8	PN1.6[DN700].sldprt	580.20K
9	PN1.6[DN800].sldprt	584.86K
10	PN1.6[DN900].sldprt	584.77K
11	装配体18.SLDASM	1.36M

此图纸下载需要38金币

立即下载

发布者

156****6923

创作: 7831

粉丝: 41

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：6.5M

所需金币：38

上传时间：2025-06-16 13:23:01

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

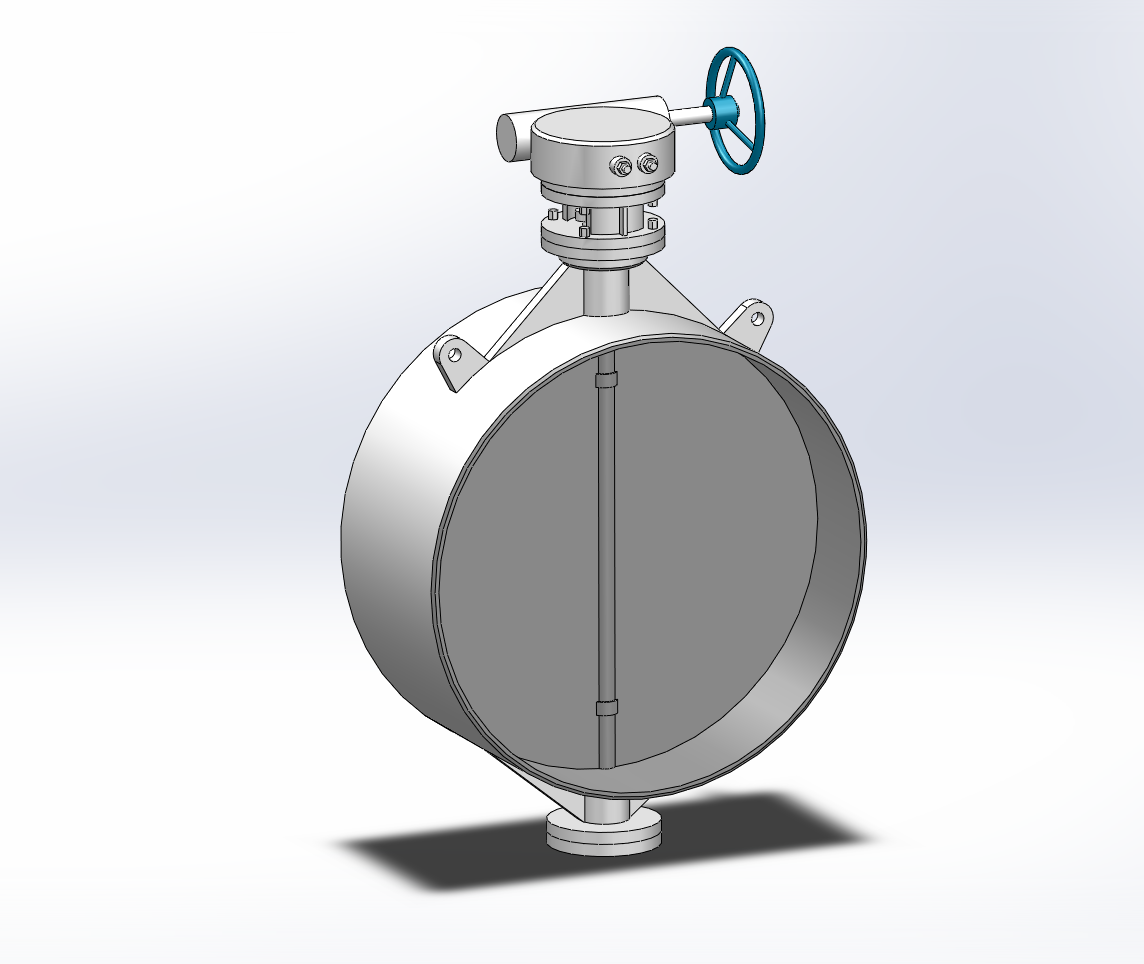

PN1.6焊接式金属硬密封系列蝶阀，是一种采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构的阀门，主要用于高温、高压、防火等特殊应用场合。其公称压力为1.6MPa，适用于介质温度≤425℃的冶金、电力、石油化工、给排水和市政建设等工业管道上，用于调节流量和切断流体‌ ，广泛应用于冶金、电力、石油化工、给排水和市政建设等工业管道上，用于调节流量和切断流体‌
