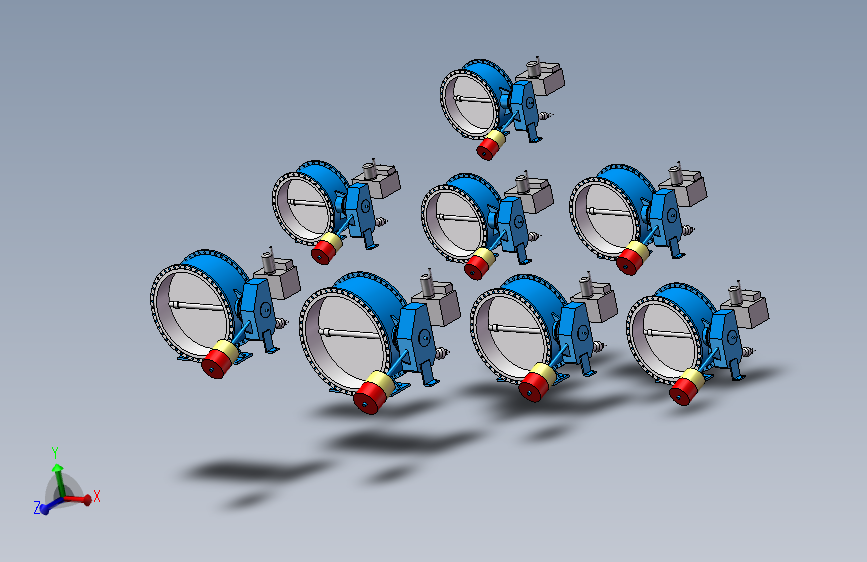

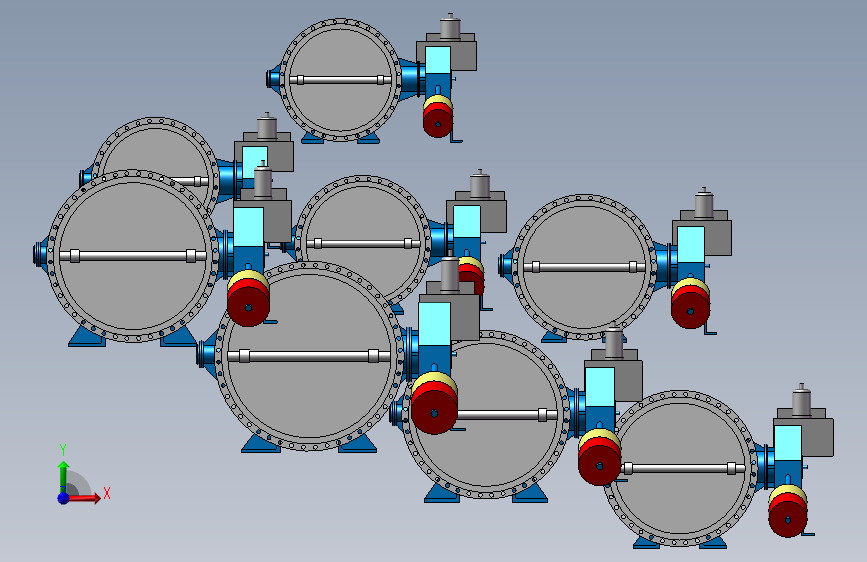

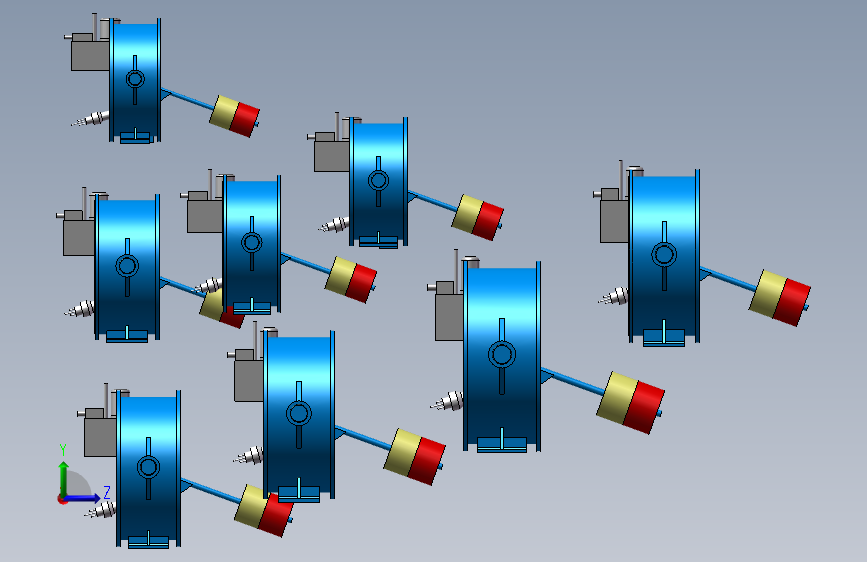

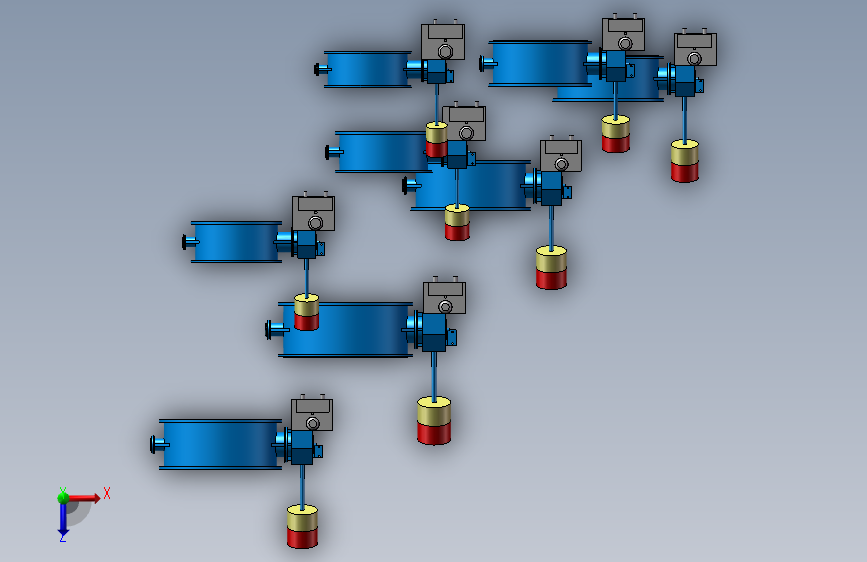

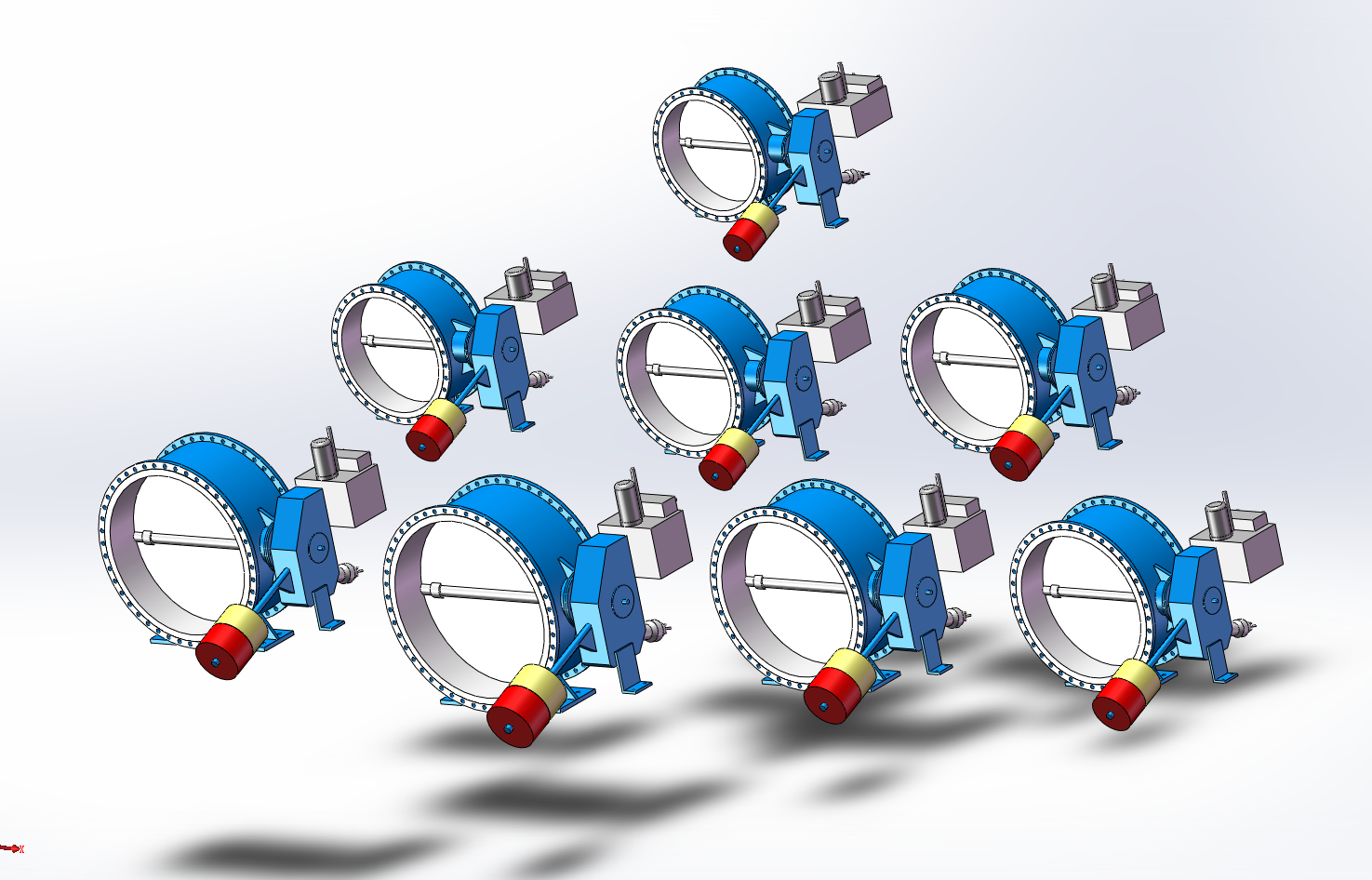

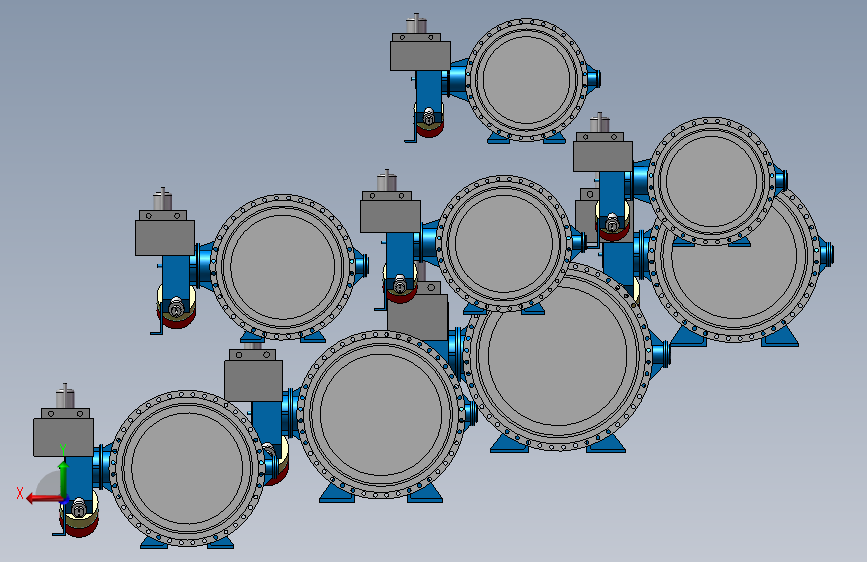

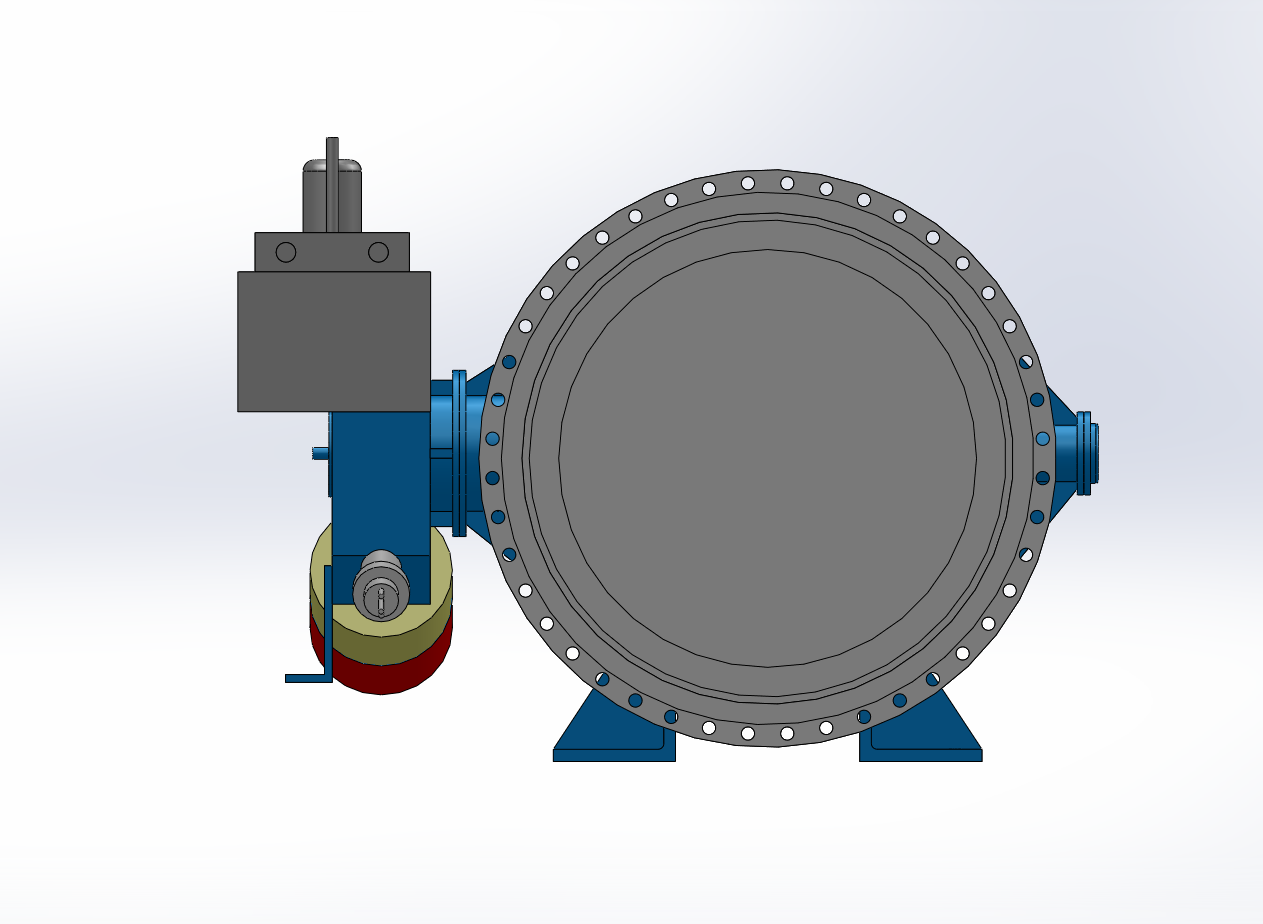

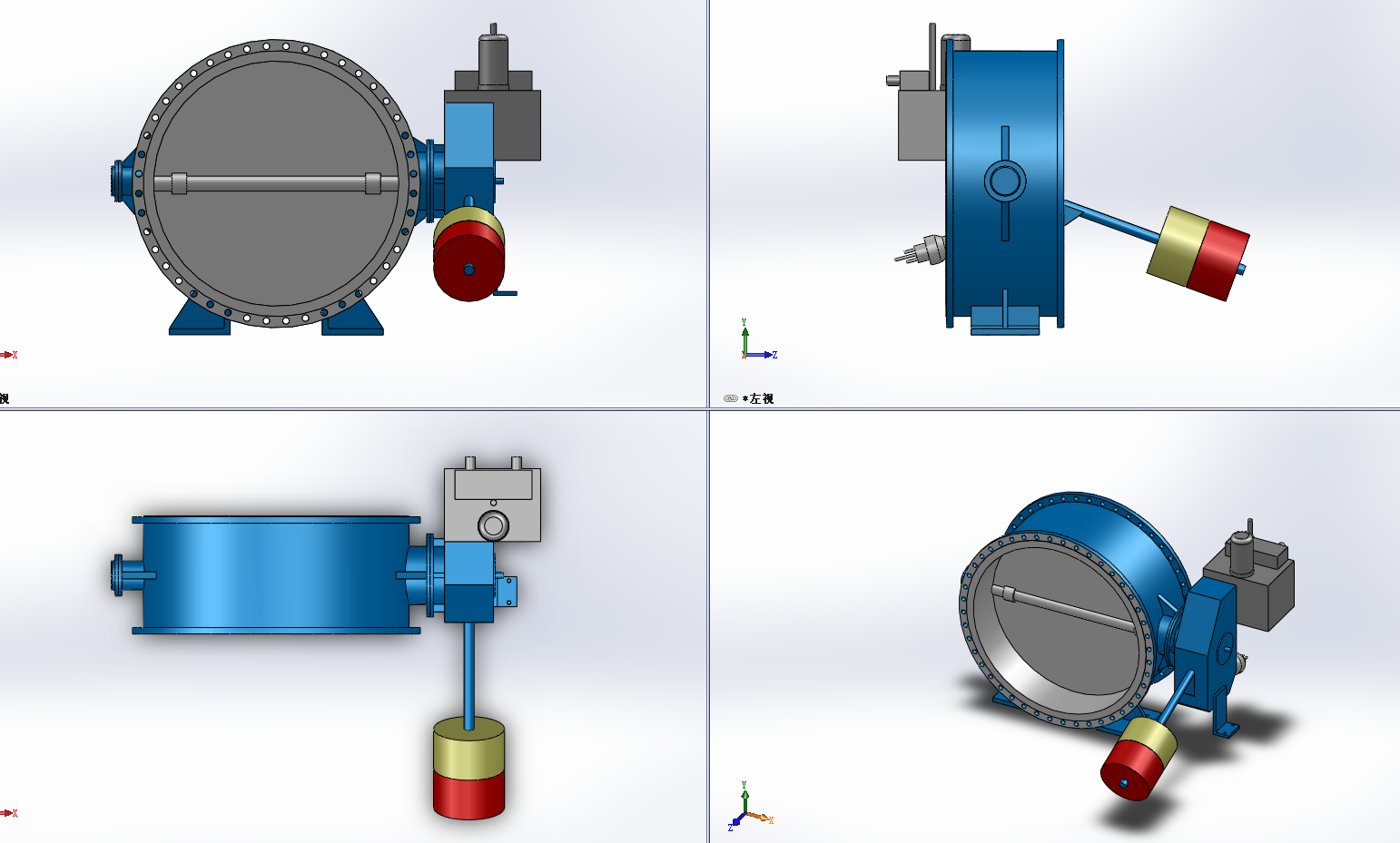

8款1250≤DN≤2400液控缓闭止回系列蝶阀（ID:2276784）

设备部件 / 管道附件 / 8款1250≤DN≤2400液控缓闭止回系列蝶阀

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17500537502849.zip	4.95M
2	1250≤DN≤2400[DN1250].sldprt	466.73K
3	1250≤DN≤2400[DN1300].sldprt	470.79K
4	1250≤DN≤2400[DN1400].sldprt	475.77K
5	1250≤DN≤2400[DN1500].sldprt	474.02K
6	1250≤DN≤2400[DN1600].sldprt	492.00K
7	1250≤DN≤2400[DN1750].sldprt	508.71K
8	1250≤DN≤2400[DN1800].sldprt	505.42K
9	1250≤DN≤2400[DN2000].sldprt	503.38K
10	装配体20.SLDASM	1.33M

此图纸下载需要38金币

立即下载

发布者

156****6923

创作: 7457

粉丝: 36

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：5.07M

所需金币：38

上传时间：2025-06-16 14:02:31

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

1250≤DN≤2400液控缓闭止回系列蝶阀，‌是一种管路控制设备，主要用于水电站水轮机进口或水利、电力、给排水等泵站的水泵出口，以代替止回阀和闸阀的作用。结构特点‌：阀体和蝶板采用铸造成型，强度好，刚性高；阀轴采用整轴型式或半轴型式，用楔销与蝶板联结，牢固可靠；轴端密封采用自紧式密封和可调式密封相结合，密封效果好；轴承采用无铅型无给油自润滑轴承，具有强载能力强、耐磨性好、摩擦阻力小的特点‌
