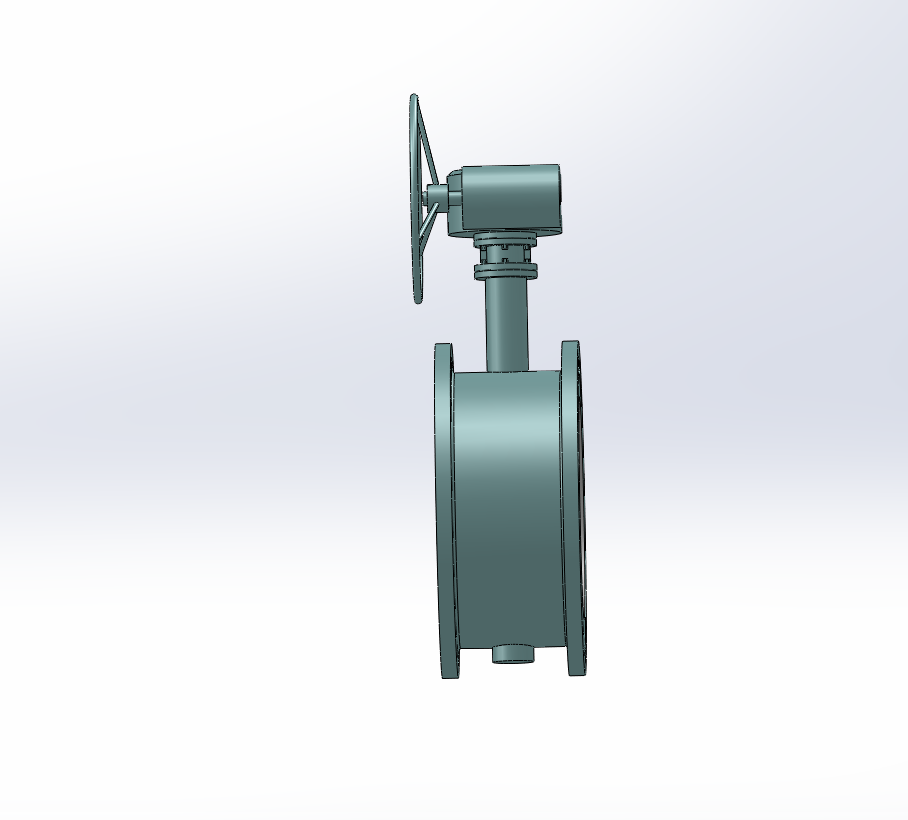

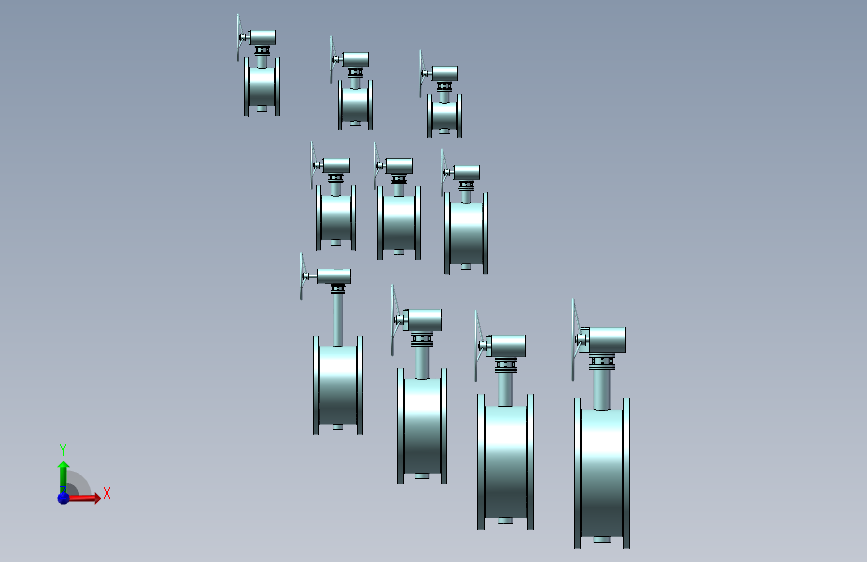

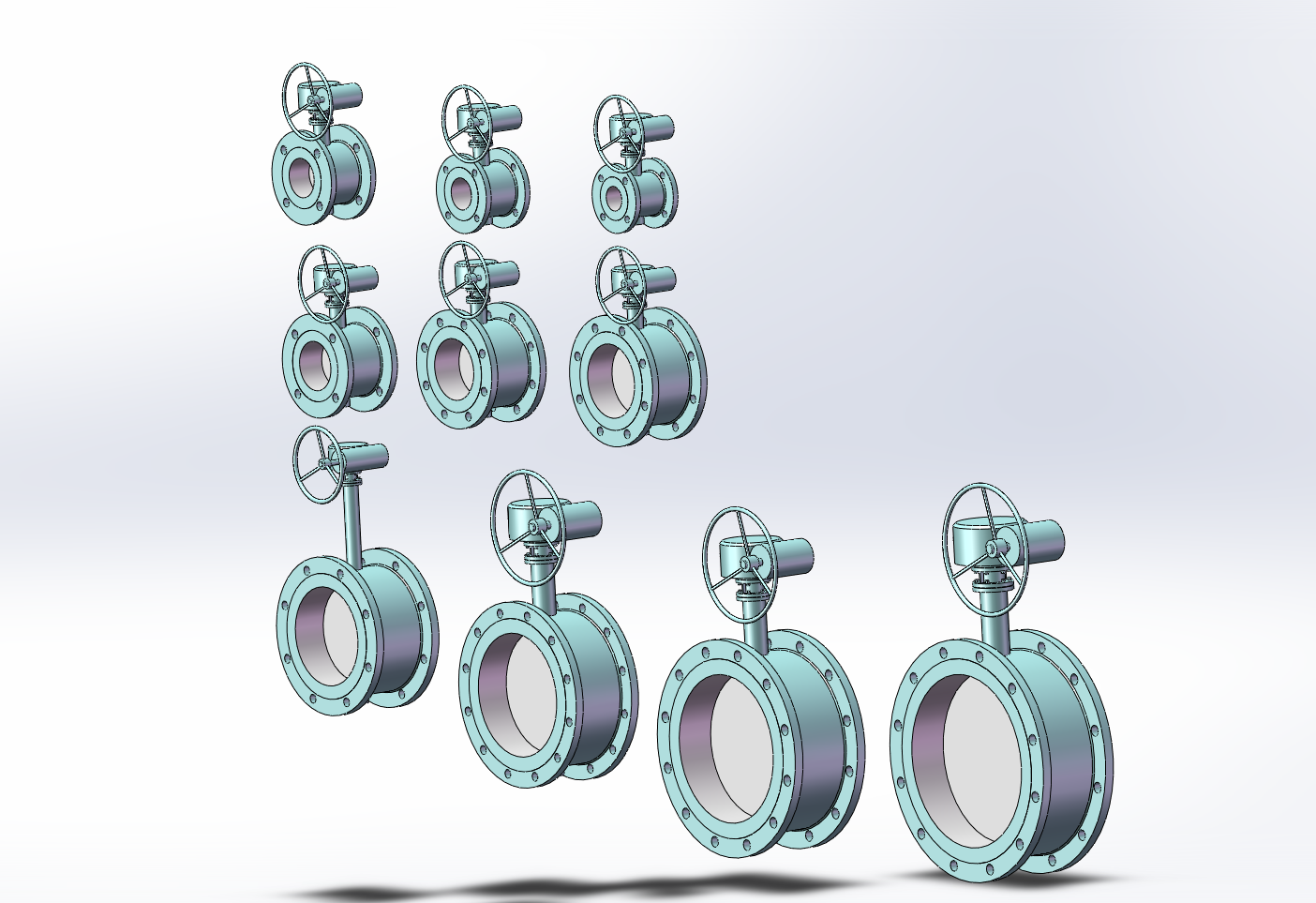

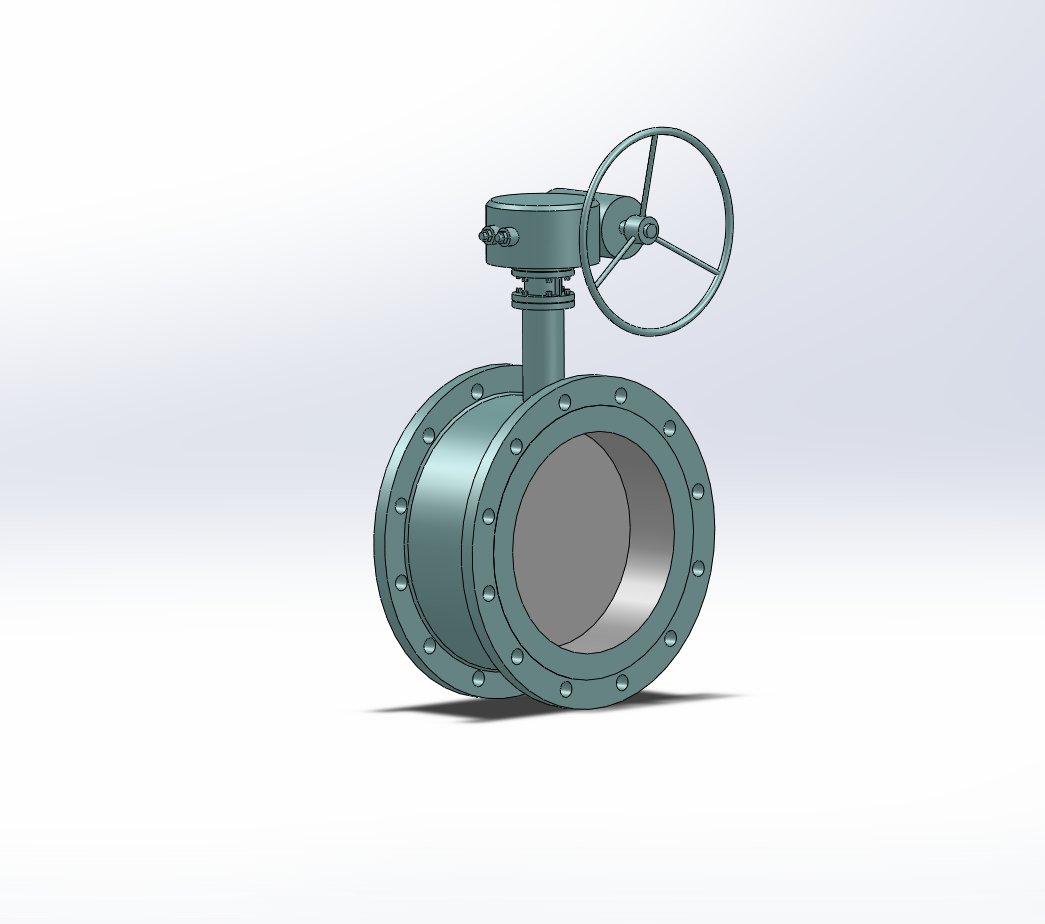

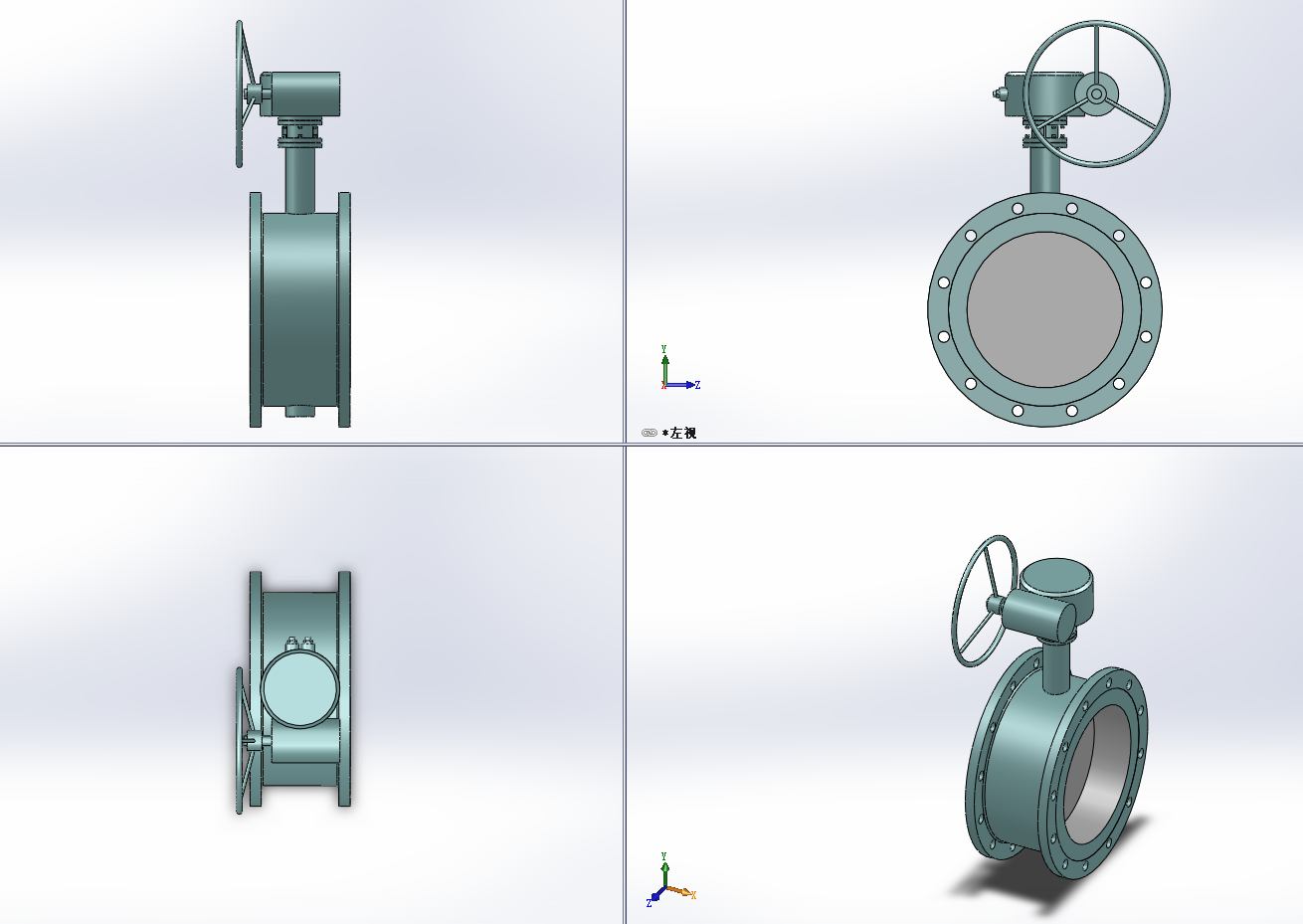

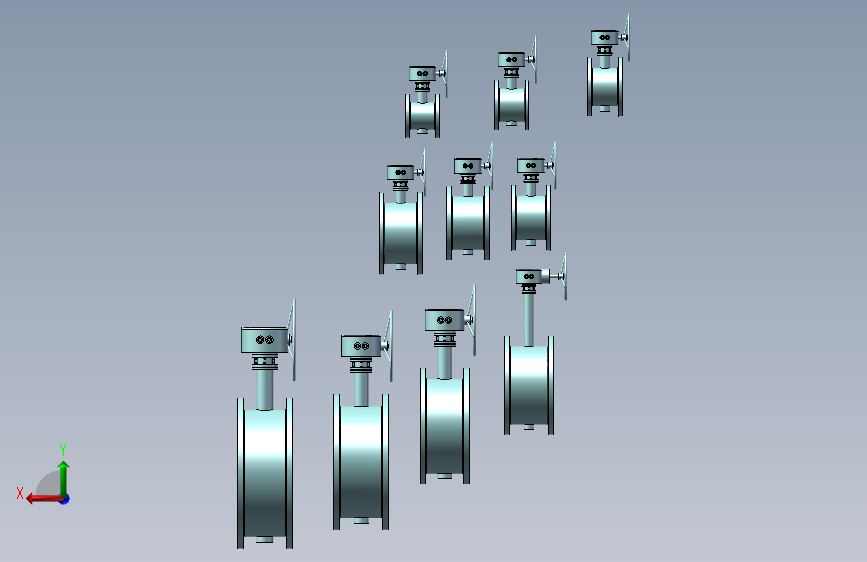

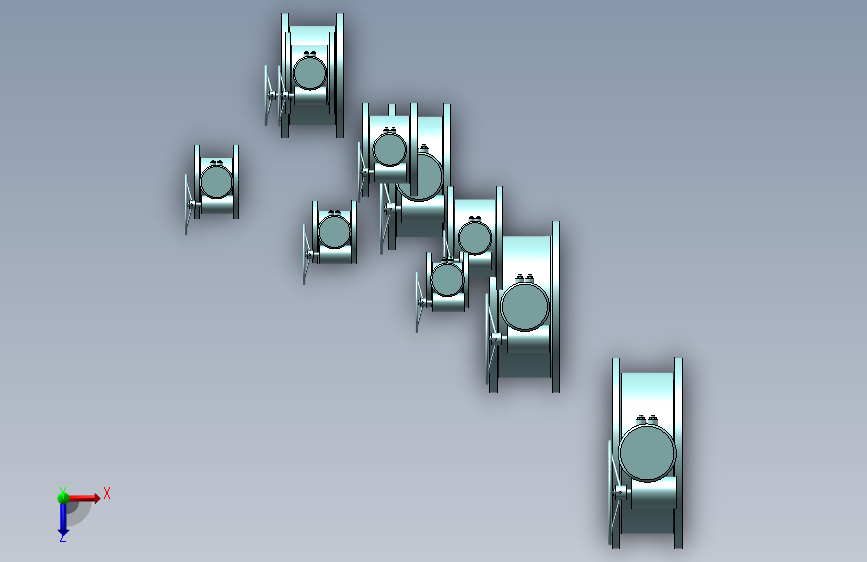

10款D341S(W)-2.5C.P.R.V通风系列蝶阀（ID:2278466）

设备部件 / 管道附件 / 10款D341S(W)-2.5C.P.R.V通风系列蝶阀

©非原创

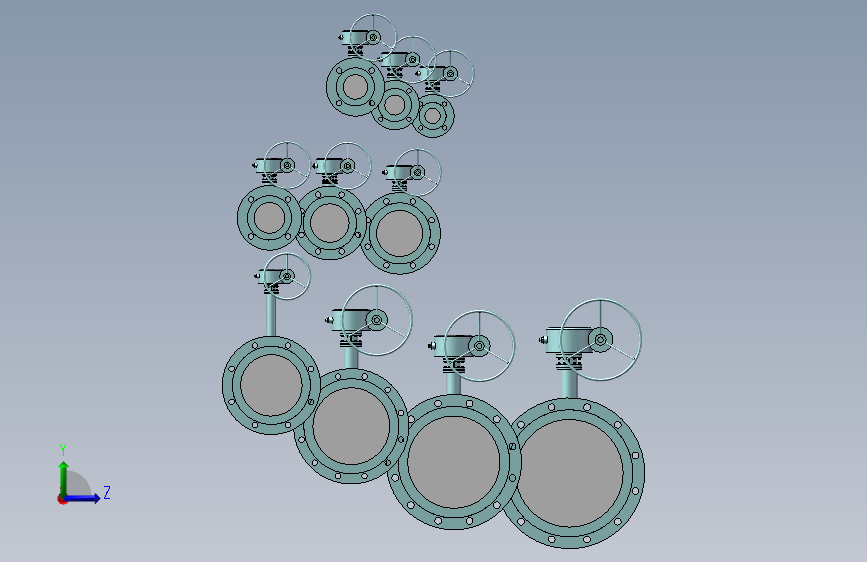

平面图

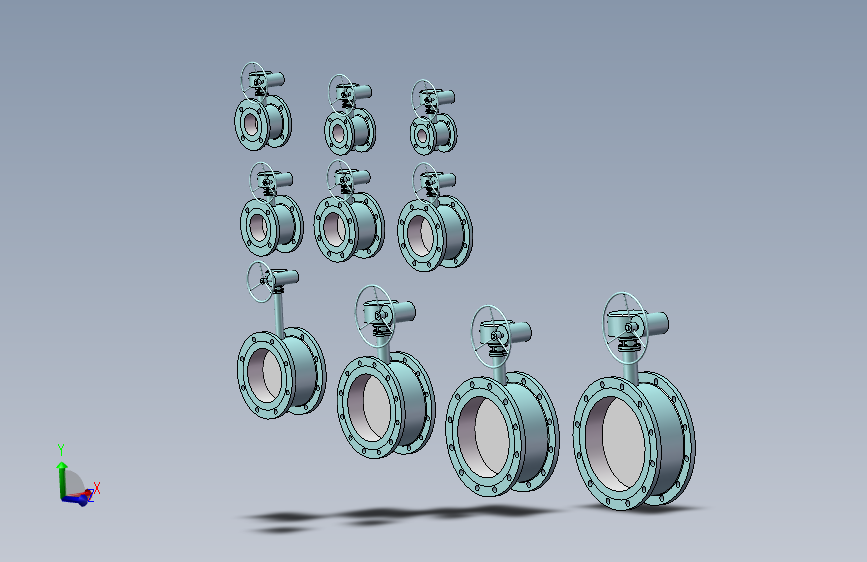

3D视图

文件列表

#	文件名称	文件大小
1	17500621201161.zip	8.89M
2	D341SW-2.5C.P.R.V[DN100].sldprt	812.82K
3	D341SW-2.5C.P.R.V[DN125].sldprt	814.21K
4	D341SW-2.5C.P.R.V[DN150].sldprt	808.08K
5	D341SW-2.5C.P.R.V[DN200].sldprt	799.29K
6	D341SW-2.5C.P.R.V[DN250].sldprt	823.09K
7	D341SW-2.5C.P.R.V[DN300].sldprt	822.82K
8	D341SW-2.5C.P.R.V[DN350].sldprt	818.28K
9	D341SW-2.5C.P.R.V[DN50].sldprt	791.21K
10	D341SW-2.5C.P.R.V[DN65].sldprt	785.78K
11	D341SW-2.5C.P.R.V[DN80].sldprt	789.46K
12	装配体24.SLDASM	1.18M

此图纸下载需要39金币

立即下载

发布者

156****6923

创作: 7831

粉丝: 41

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：9.1M

所需金币：39

上传时间：2025-06-16 16:22:02

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

蝶阀

图纸简介

D341S(W)-2.5C.P.R.V通风系列蝶阀。‌应用场景‌：广泛适用于建材、冶金、矿山、电力等生产过程中的含尘气体、通风净化装置、烟气管道等管道上，用以连通、启闭或调节介质流量‌ 。设计新颖‌：采用中线式碟板与短结构钢板焊接的新型结构形式设计制造，结构紧凑、重量轻、便于安装‌。‌操作轻便‌：操力矩小，操作方便，省力灵巧‌。适用范围广‌：适用于建材、冶金、矿山、电力等生产过程中的含尘气体、通风净化装置、烟气管道等‌
