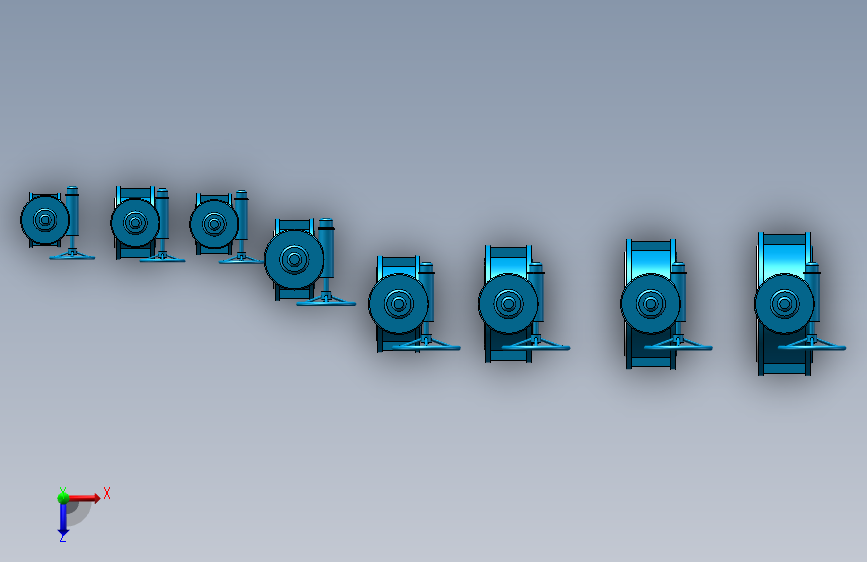

8款JISD943H-10K-S1长短长焊接式金属硬密封系

（ID:2278700）

改图/画图

设备部件 / 连接与密封 / 8款JISD943H-10K-S1长短长焊接式金属硬密封系

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	JISD943H-10K-S1[DN100].sldprt	608.16K
2	JISD943H-10K-S1[DN125].sldprt	592.93K
3	JISD943H-10K-S1[DN150].sldprt	597.33K
4	JISD943H-10K-S1[DN200].sldprt	631.90K
5	JISD943H-10K-S1[DN250].sldprt	623.79K
6	JISD943H-10K-S1[DN300].sldprt	643.30K
7	JISD943H-10K-S1[DN350].sldprt	648.39K
8	JISD943H-10K-S1[DN80].sldprt	583.30K
9	装配体31.SLDASM	1.24M

此图纸下载需要36金币

立即下载

发布者

156****6923

创作: 7970

粉丝: 56

加入时间：2024-07-22

私信

关注

模型信息

图纸ID：2278700

图纸格式：sldprt,sldasm

文件大小：6.08M

所需金币：36

上传时间：2025-06-16 20:24:38

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2017

图纸简介

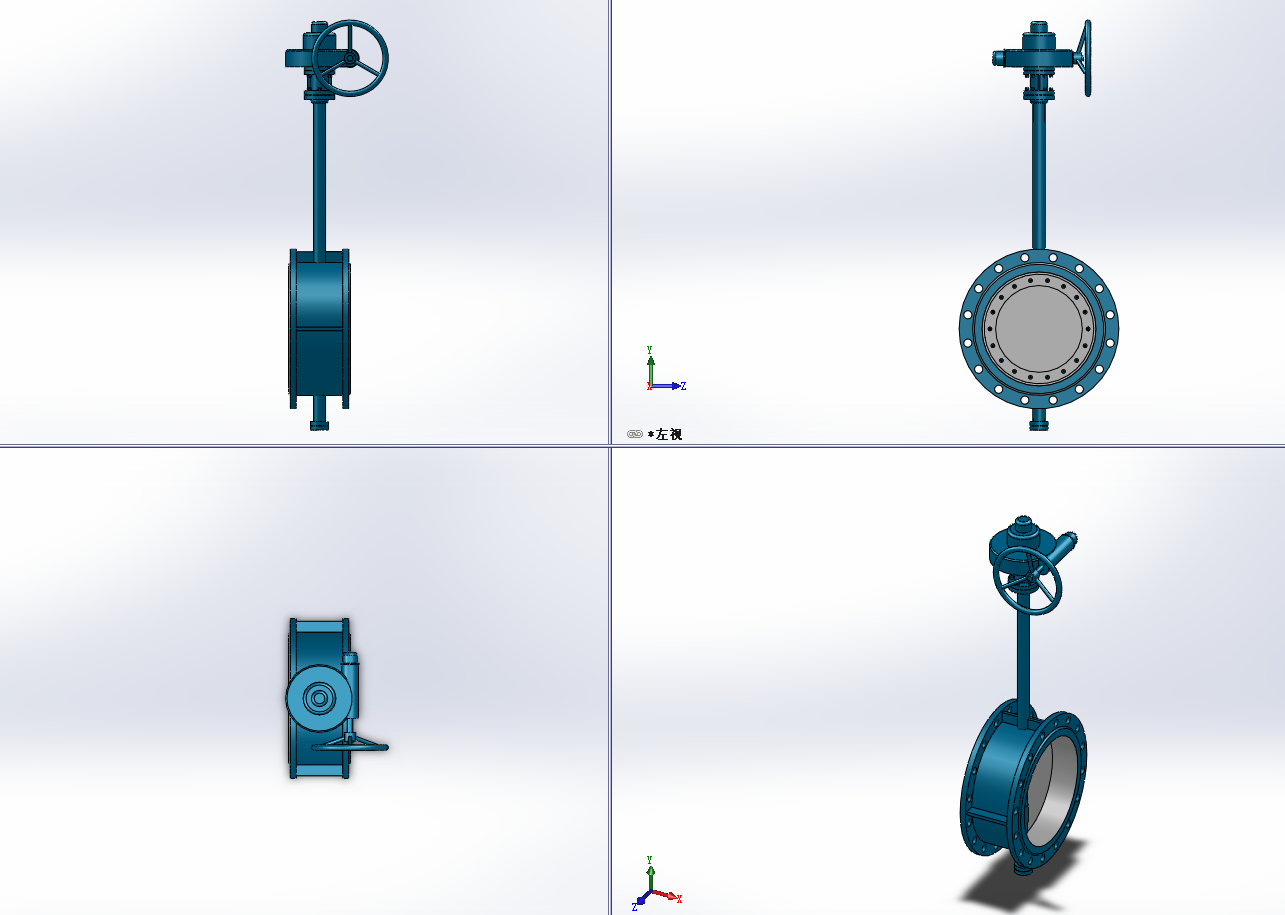

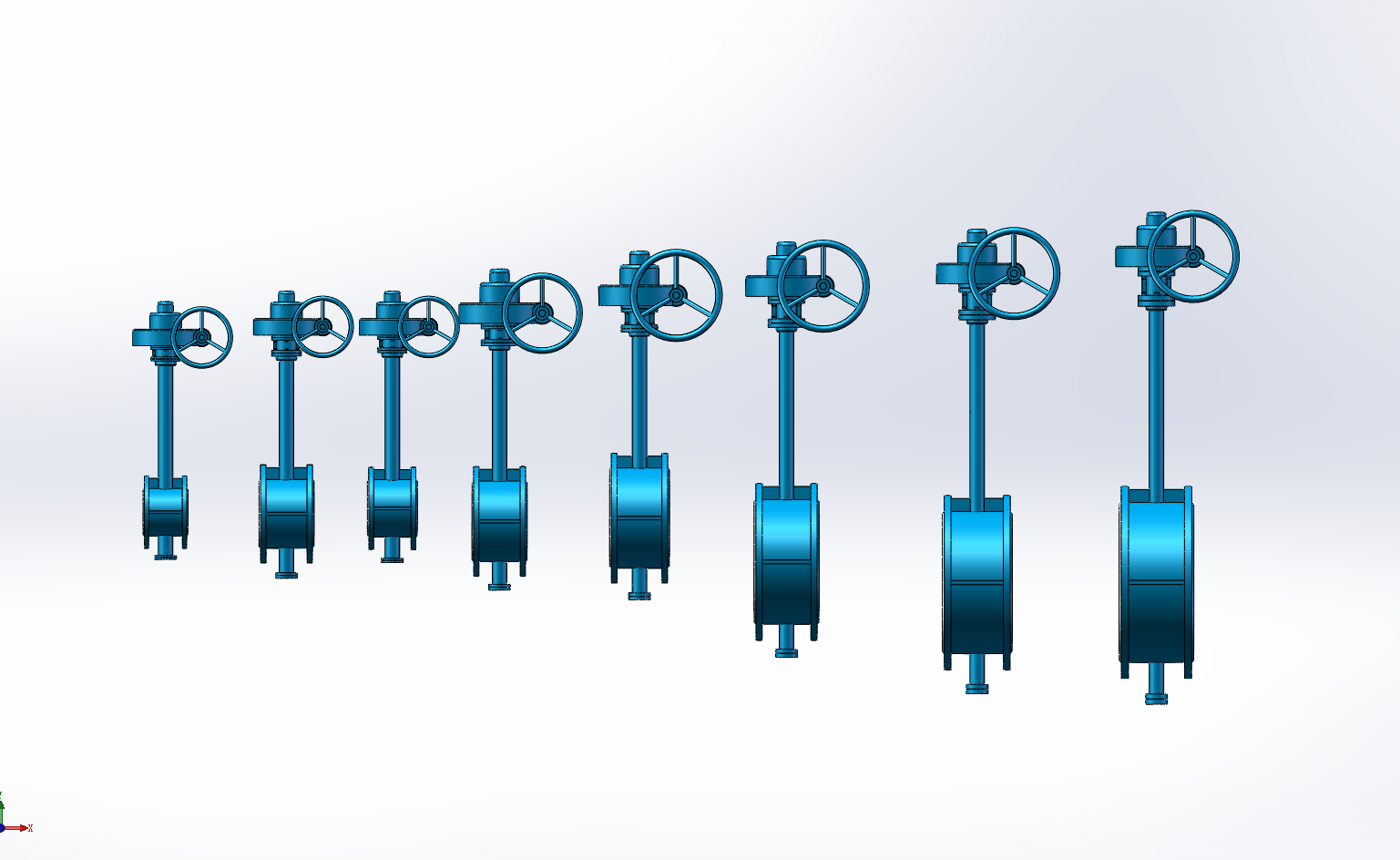

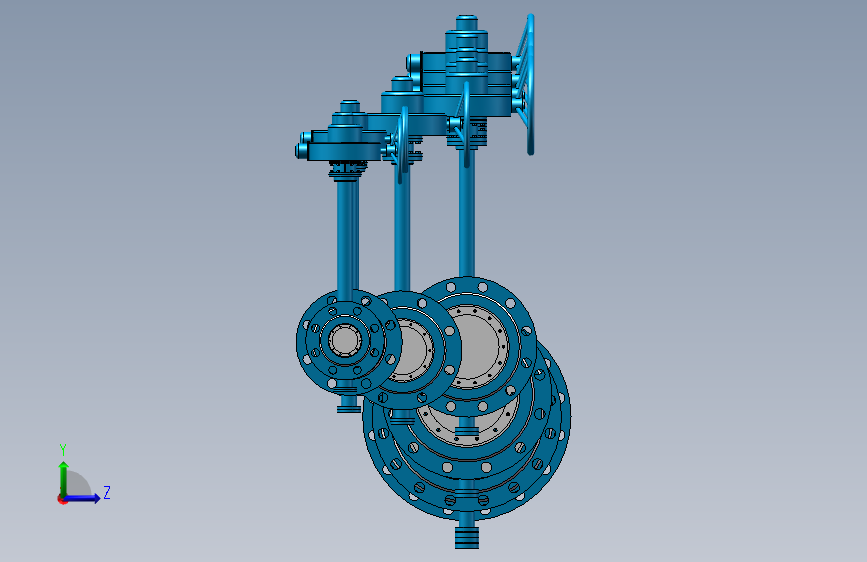

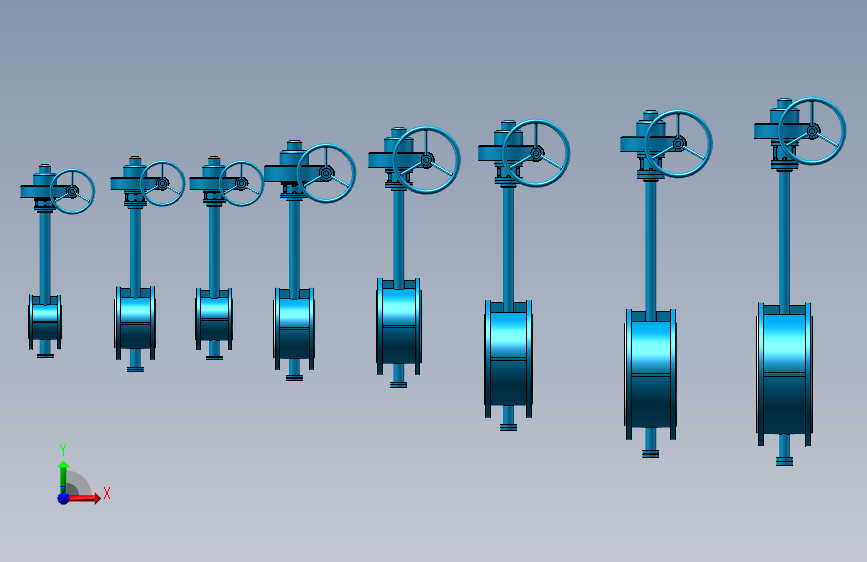

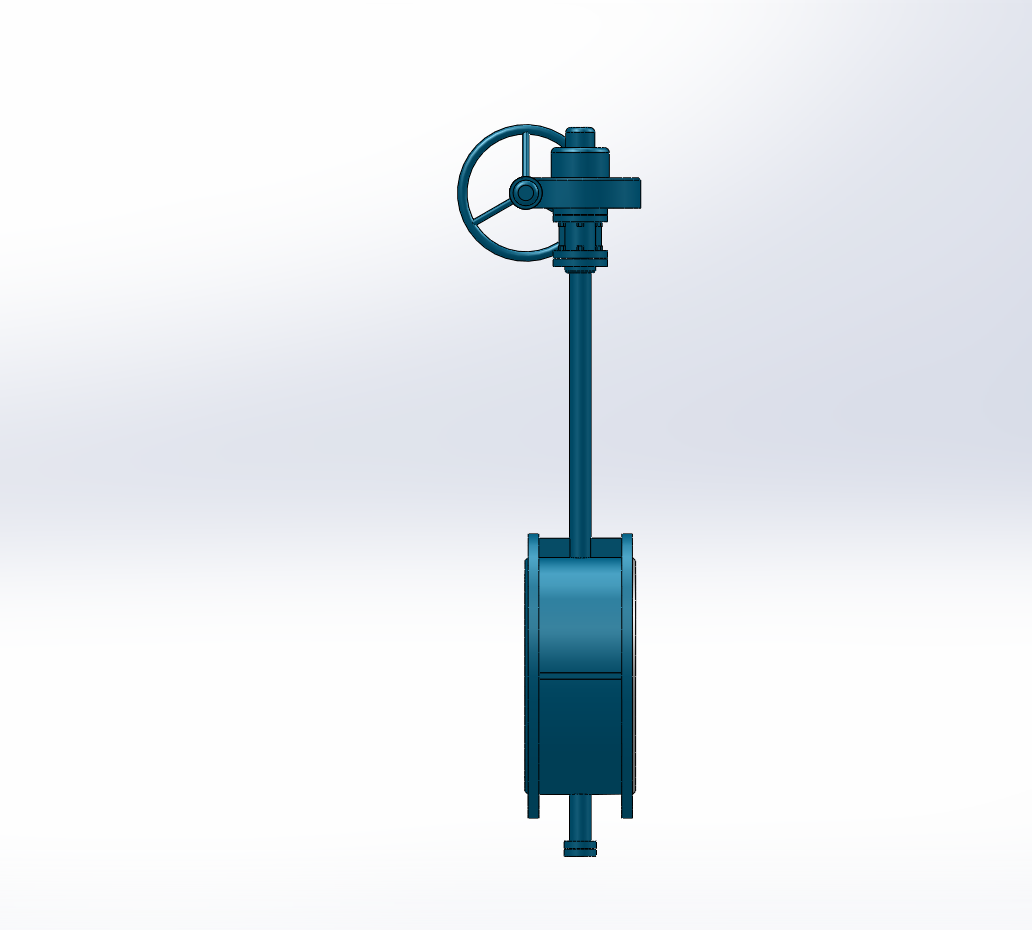

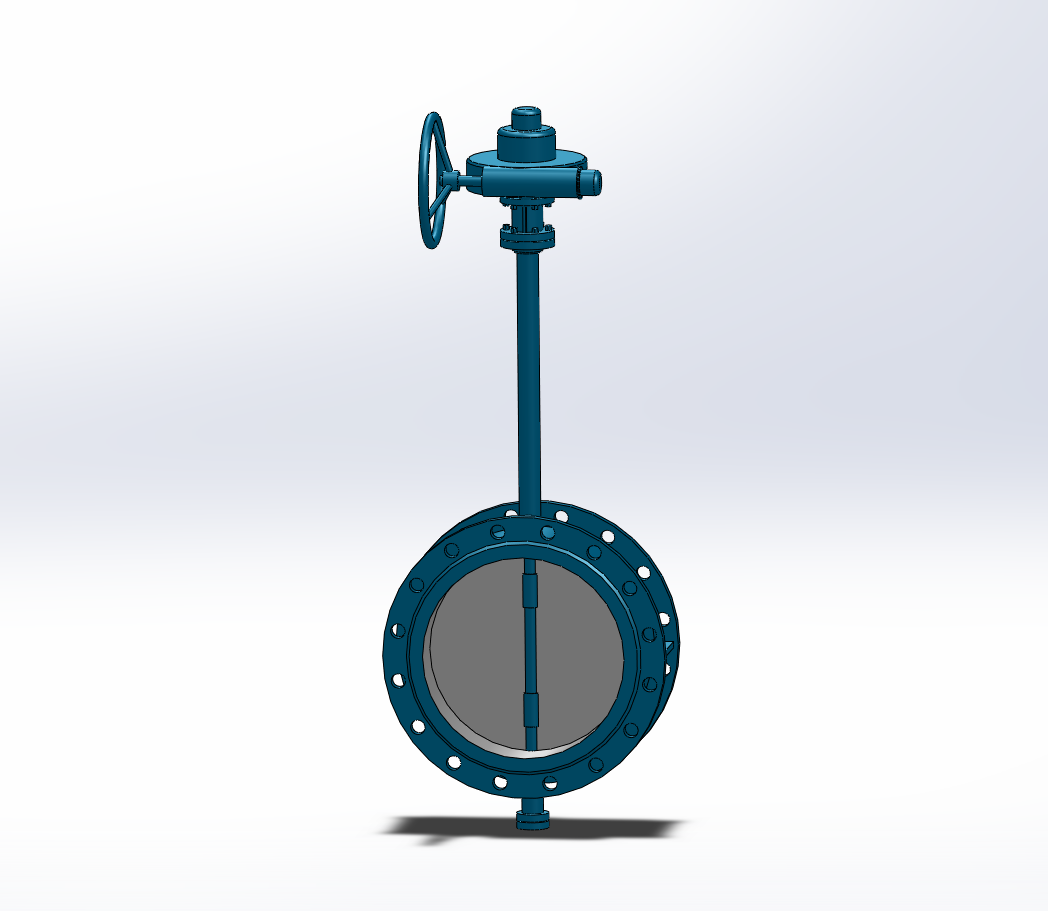

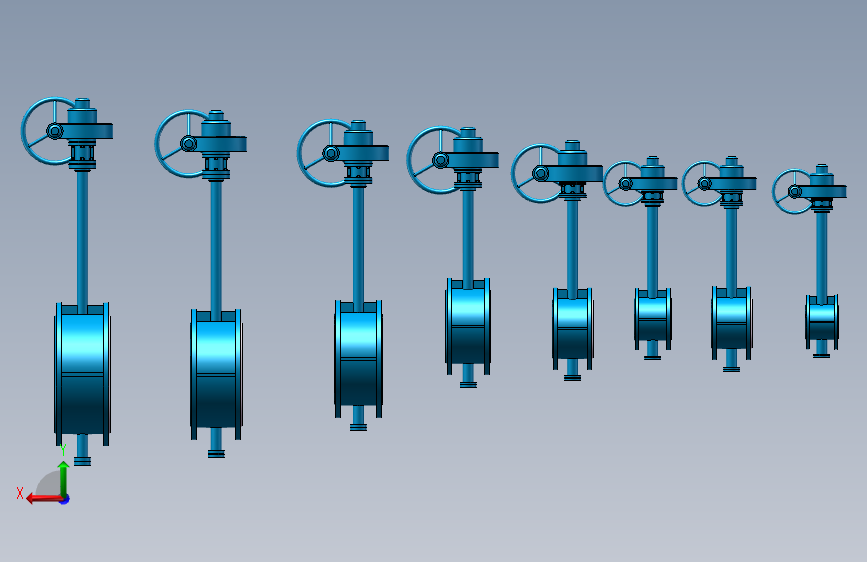

JISD943H-10K-S1长短长焊接式金属硬密封系蝶阀。焊接式硬密封蝶阀是在工洲引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
