行星轮式钢管抛光机（SW+CAD+说明书）（ID:2279325）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1750158062183.zip | 53.17M |
| 2 | （论文）行星轮式多规格不锈钢管抛光机设计与建模.docx | 1.50M |
| 3 | 抛光机-夹紧组件-A1.DWG | 313.22K |

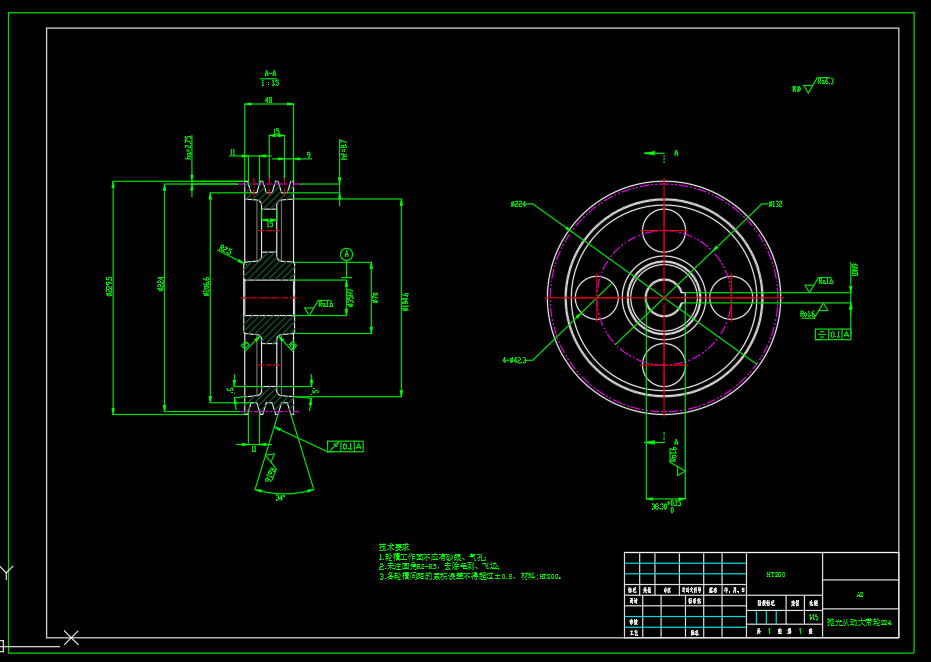

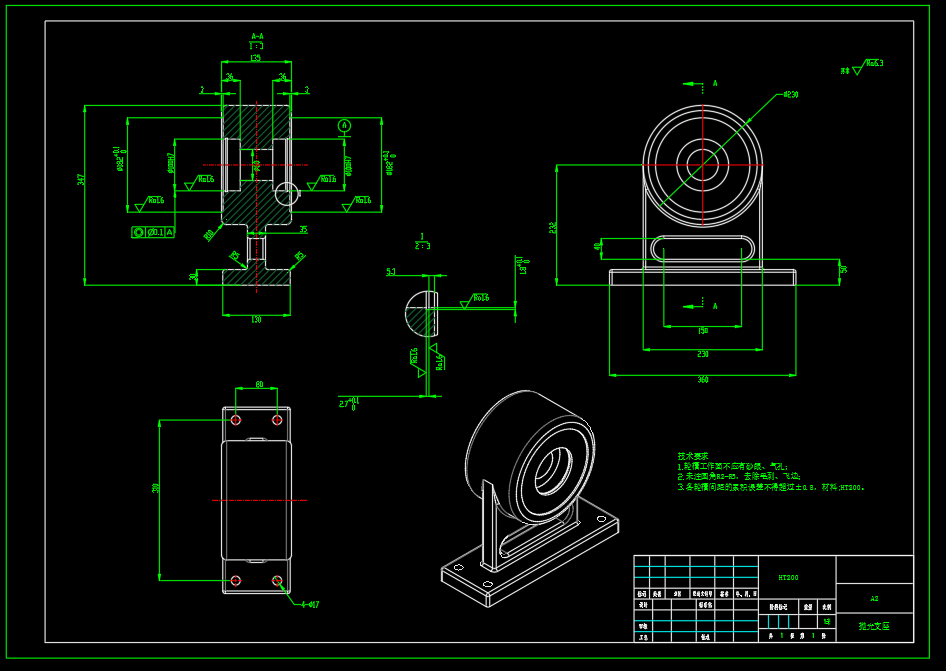

| 4 | 抛光机-抛光从动大带轮224-A2.DWG | 72.06K |
| 5 | 抛光机-抛光支座-A2.DWG | 99.96K |

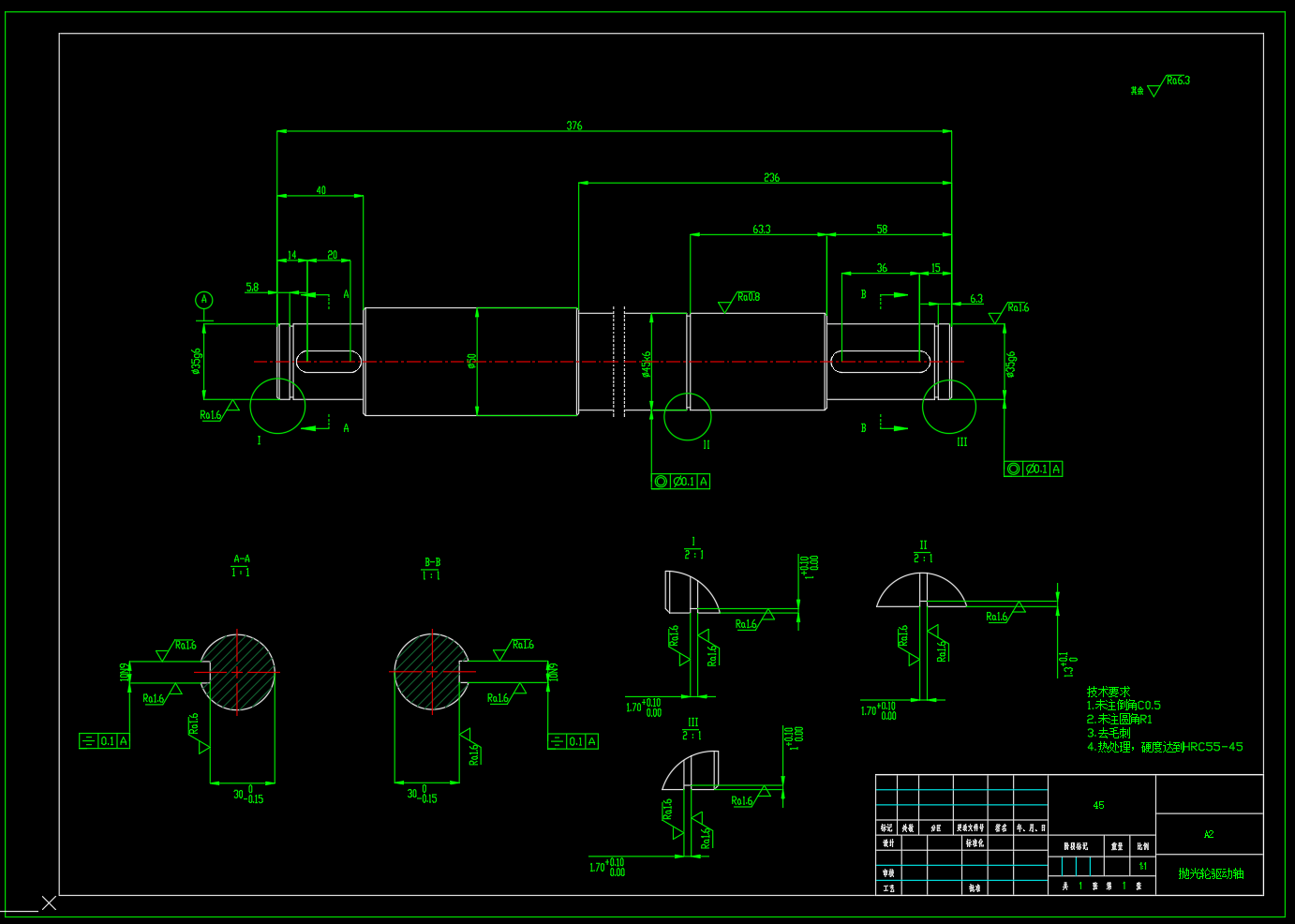

| 6 | 抛光机-抛光轮驱动轴-A2.DWG | 71.91K |
| 7 | 抛光机-机架组件-A0.DWG | 101.04K |
| 8 | 抛光机-电机主动小带轮100-A3.dwg | 59.14K |
| 9 | 抛光机-电机从动大带轮200-A2.dwg | 70.96K |

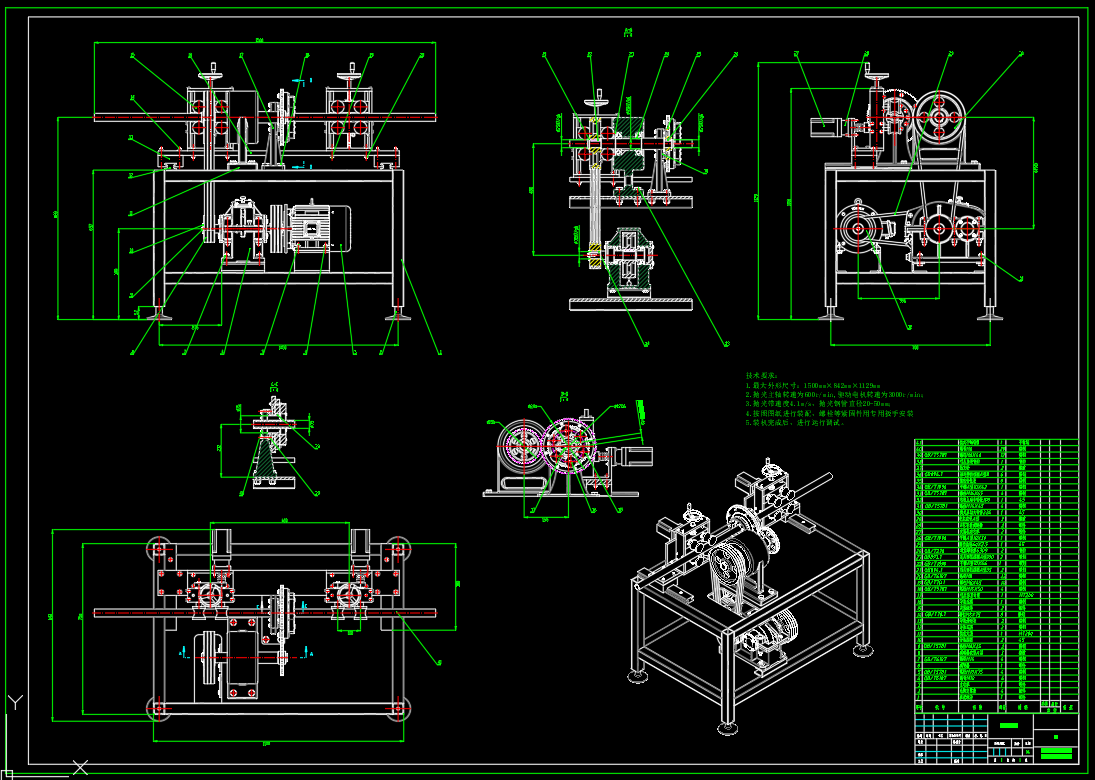

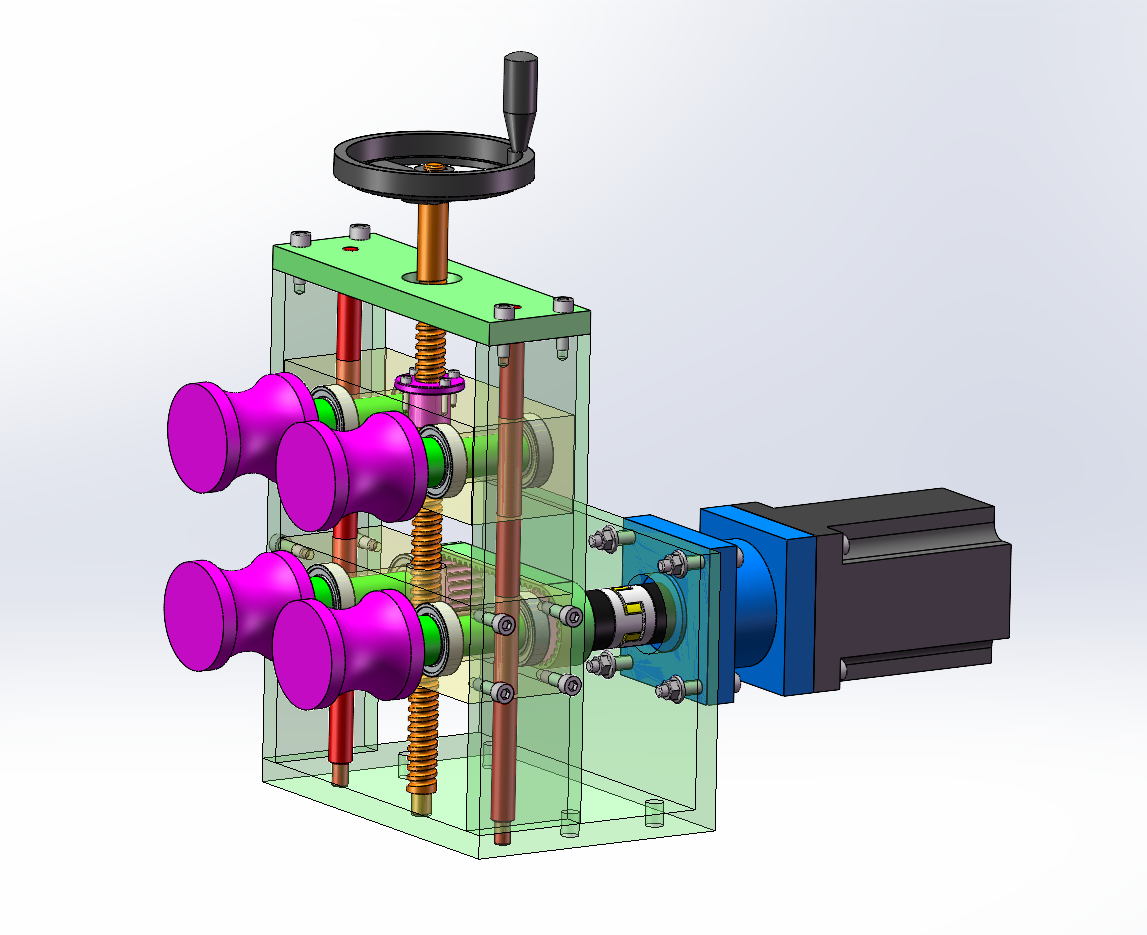

| 10 | 行星轮式多规格不锈钢管抛光机-总装配-A0.DWG | 1.56M |
| 11 | 行星轮式多规格不锈钢管抛光机-总装配.SLDASM | 7.76M |
| 12 | 行星轮式多规格不锈钢管抛光机-总装配.SLDDRW | 3.55M |
| 13 | 0-减速器装配体.SLDASM | 2.53M |
| 14 | 0-大圆柱齿轮97×2.SLDPRT | 926.89K |
| 15 | 0-箱座.SLDPRT | 978.25K |
| 16 | 0-箱盖.SLDPRT | 830.01K |
| 17 | 0-输入轴.SLDPRT | 408.29K |
| 18 | 0-输出轴.SLDPRT | 204.53K |
| 19 | GB／T1096-1979普通平键A型12×45-0.SLDPRT | 117.39K |
| 20 | GB／T119-2000圆柱销A型8×35-0（示意图）.SLDPRT | 90.33K |
| 21 | GB／T276-94深沟球轴承6206-2RZ-0.SLDPRT | 532.13K |
| 22 | GB／T276-94深沟球轴承6208-2RZ-0.SLDPRT | 521.32K |
| 23 | GB／T5782-2000六角头螺栓A级和B级M10×30-0.SLDPRT | 169.03K |
| 24 | GB／T5782-2000六角头螺栓A级和B级M10×40-0.SLDPRT | 164.07K |
| 25 | GB／T5782-2000六角头螺栓A级和B级M14×115-0.SLDPRT | 163.75K |
| 26 | GB／T5782-2000六角头螺栓A级和B级M6×20-0.SLDPRT | 162.71K |
| 27 | GB／T5782-2000六角头螺栓A级和B级M8×20-0.SLDPRT | 164.03K |
| 28 | GB／T6170-20001型六角螺母A级和B级M10-0.SLDPRT | 123.10K |
| 29 | GB／T6170-20001型六角螺母A级和B级M14-0.SLDPRT | 124.66K |
| 30 | GB／T93-1987标准型弹性垫圈装配10×2．6-0.SLDPRT | 106.58K |
| 31 | GB／T93-1987标准型弹性垫圈装配14×3．6-0.SLDPRT | 99.13K |
| 32 | JB-ZQ-4450油塞-M20-0.SLDPRT | 160.12K |
| 33 | 密封圈-0.SLDPRT | 84.20K |
| 34 | 挡油环1-0.SLDPRT | 134.46K |
| 35 | 挡油环2-0.SLDPRT | 125.55K |
| 36 | 挡油环3-0.SLDPRT | 127.90K |
| 37 | 杆式油标-0.SLDPRT | 155.95K |
| 38 | 毡圈油封1-0.SLDPRT | 107.79K |
| 39 | 毡圈油封2-0.SLDPRT | 104.46K |
| 40 | 视孔盖-0.SLDPRT | 91.44K |
| 41 | 视孔盖密封件-0.SLDPRT | 100.16K |
| 42 | 调整垫片1-0.SLDPRT | 88.44K |
| 43 | 调整垫片2-0.SLDPRT | 88.48K |
| 44 | 轴承端盖1-0.SLDPRT | 165.86K |
| 45 | 轴承端盖2-0.SLDPRT | 168.39K |
| 46 | 轴承透盖1-0.SLDPRT | 175.95K |
| 47 | 轴承透盖2-0.SLDPRT | 185.65K |
| 48 | 通气器-0.SLDPRT | 174.70K |
| 49 | 抛光机-丝杠.SLDPRT | 1.58M |
| 50 | 抛光机-丝杠螺母.SLDPRT | 136.71K |
| 51 | 抛光机-同步带5M-25.SLDPRT | 598.57K |
| 52 | 抛光机-同步带轮5M-25.SLDPRT | 312.17K |
| 53 | 抛光机-夹紧上盖板.SLDPRT | 98.79K |
| 54 | 抛光机-夹紧架体.SLDPRT | 168.19K |
| 55 | 抛光机-夹紧滑杆1.SLDPRT | 85.75K |
| 56 | 抛光机-夹紧组件.SLDASM | 2.26M |
| 57 | 抛光机-夹紧组件.SLDDRW | 1.13M |
| 58 | 抛光机-夹紧轮.SLDPRT | 172.28K |
| 59 | 抛光机-夹紧轮上浮动块.SLDPRT | 138.56K |
| 60 | 抛光机-夹紧轮下固定块.SLDPRT | 150.74K |
| 61 | 抛光机-夹紧轮驱动轴1.SLDPRT | 153.18K |
| 62 | 抛光机-夹紧轮驱动轴2.SLDPRT | 150.74K |
| 63 | 抛光机-夹紧轮驱动轴3.SLDPRT | 127.56K |
| 64 | 抛光机-夹紧驱动电机.SLDPRT | 134.94K |
| 65 | 抛光机-夹紧驱动电机减速器.SLDPRT | 118.35K |
| 66 | 抛光机-手轮1.SLDPRT | 254.15K |
| 67 | 抛光机-联轴器LK10系列LK10-30-10-10.SLDPRT | 483.77K |
| 68 | 抛光机-减速器支座.SLDPRT | 122.91K |
| 69 | 抛光机-地脚支撑块.SLDPRT | 94.26K |
| 70 | 抛光机-机架底板.SLDPRT | 60.07K |
| 71 | 抛光机-机架横梁1.SLDPRT | 82.23K |
| 72 | 抛光机-机架竖梁1.SLDPRT | 89.92K |
| 73 | 抛光机-机架纵梁1.SLDPRT | 88.64K |
| 74 | 抛光机-机架组件.SLDASM | 165.38K |
| 75 | 抛光机-机架组件.SLDDRW | 218.37K |
| 76 | 抛光机-机架顶板.SLDPRT | 96.01K |
| 77 | 抛光机-电机支座.SLDPRT | 118.81K |
| 78 | 抛光机-GB893．1-86孔用弹性挡圈A型100.SLDPRT | 81.21K |
| 79 | 抛光机-GB894．1-86轴用弹性挡圈A型15.SLDPRT | 86.77K |
| 80 | 抛光机-GB894．1-86轴用弹性挡圈A型20.SLDPRT | 86.00K |
| 81 | 抛光机-GB894．1-86轴用弹性挡圈A型35.SLDPRT | 85.31K |
| 82 | 抛光机-GB894．1-86轴用弹性挡圈A型45.SLDPRT | 84.80K |
| 83 | 抛光机-GB／T1096-1979普通平键A型10×30.SLDPRT | 127.07K |
| 84 | 抛光机-GB／T1096-1979普通平键A型10×42.SLDPRT | 118.29K |
| 85 | 抛光机-GB／T1096-1979普通平键A型10×46.SLDPRT | 116.26K |
| 86 | 抛光机-GB／T1096-1979普通平键A型5×18.SLDPRT | 128.64K |
| 87 | 抛光机-GB／T1096-1979普通平键A型6×44.SLDPRT | 105.37K |
| 88 | 抛光机-GB／T1096-1979普通平键A型6×50.SLDPRT | 102.06K |
| 89 | 抛光机-GB／T276-94深沟球轴承61904-2RZ.SLDPRT | 586.21K |
| 90 | 抛光机-GB／T276-94深沟球轴承6309-2RZ.SLDPRT | 765.02K |
| 91 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M10×35.SLDPRT | 140.08K |
| 92 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M12×50.SLDPRT | 141.02K |
| 93 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M14×45.SLDPRT | 145.39K |
| 94 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M16×50.SLDPRT | 145.10K |
| 95 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M16×65.SLDPRT | 140.30K |
| 96 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M6×20.SLDPRT | 139.75K |
| 97 | 抛光机-GB／T5781-2000六角头螺栓全螺纹C级M8×25.SLDPRT | 140.31K |
| 98 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT | 117.76K |
| 99 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 115.48K |
| 100 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M14.SLDPRT | 115.76K |
| 101 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 115.65K |
| 102 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M6.SLDPRT | 118.44K |
| 103 | 抛光机-GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT | 119.11K |
| 104 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M3×14.SLDPRT | 110.92K |
| 105 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 112.38K |
| 106 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M6×30.SLDPRT | 109.21K |
| 107 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT | 108.45K |
| 108 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT | 105.07K |
| 109 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 106.26K |
| 110 | 抛光机-GB／T70．1-2000内六角圆柱头螺钉M8×75.SLDPRT | 101.01K |
| 111 | 抛光机-GB／T894。1轴用弹性挡圈A型8.SLDPRT | 87.14K |
| 112 | Figure9-Planet_Carrier_Driver01-1.STL | 12.00K |
| 113 | Figure9-Planet_Revolving_Follower01-1.STL | 114.54K |
| 114 | Figure9-Planet_Revolving_Follower01-2.STL | 114.54K |
| 115 | Figure9-Planet_Revolving_Follower01-3.STL | 114.54K |
| 116 | Figure9-Planet_Revolving_Follower01-4.STL | 114.54K |
| 117 | Figure9-Planet_Revolving_Follower01-5.STL | 114.54K |
| 118 | Figure9-Ring_Gear_Follower01-1.STL | 330.94K |
| 119 | Figure9-Sun_Fixed01-1.STL | 191.68K |
| 120 | Figure9.gtqasm | 17.49K |
| 121 | Figure9.IGS | 10.00M |
| 122 | Figure9.U3D | 538.47K |

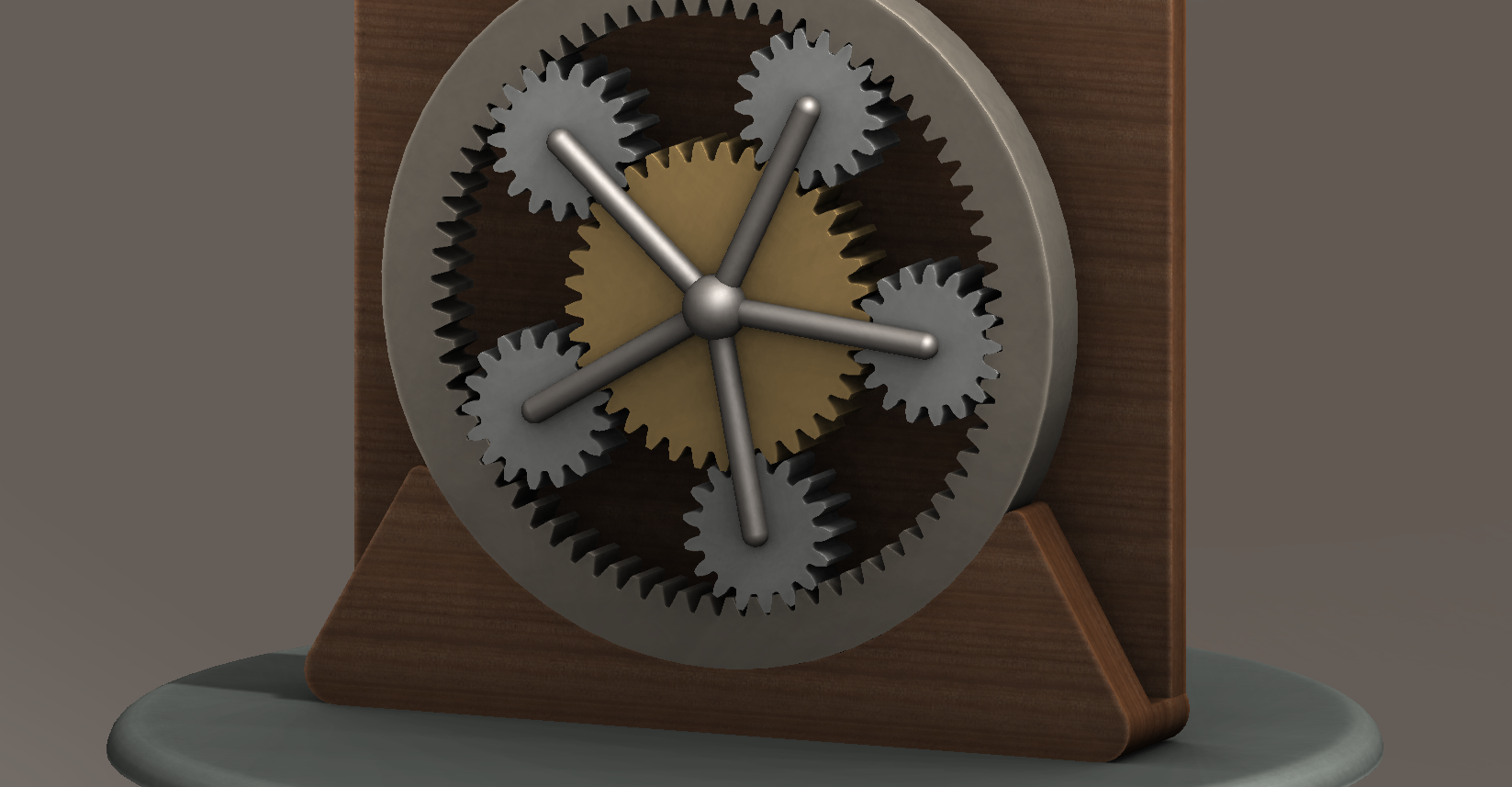

| 123 | plan1.png | 1.06M |

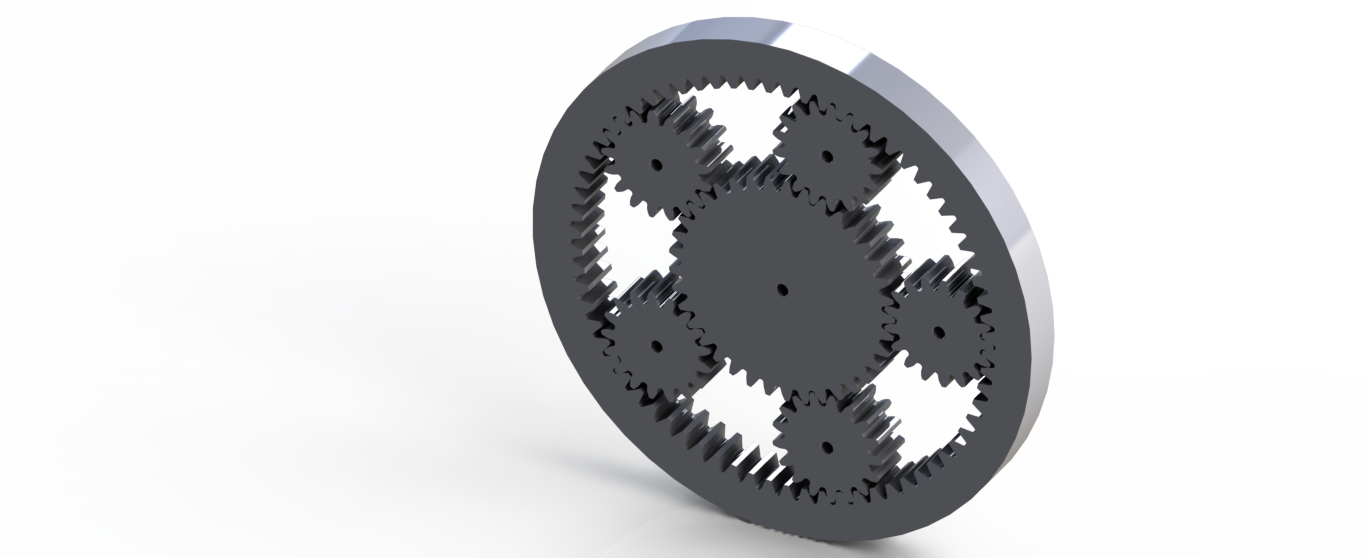

| 124 | Planetery.png | 638.42K |
| 125 | Planet_Carrier_Driver01.gtc | 4.05K |
| 126 | Planet_Carrier_Driver01.SLDPRT | 47.33K |
| 127 | Planet_Revolving_Follower01.gtc | 15.17K |
| 128 | Planet_Revolving_Follower01.SLDPRT | 316.04K |
| 129 | Ring_Gear_Follower01.gtc | 15.15K |
| 130 | Ring_Gear_Follower01.SLDPRT | 444.72K |
| 131 | Sun_Fixed01.gtc | 15.14K |
| 132 | Sun_Fixed01.SLDPRT | 387.64K |
| 133 | 抛光机-行星轮固定架.SLDPRT | 182.97K |
| 134 | 抛光机-行星齿轮组件.SLDASM | 339.18K |
| 135 | 抛光机-减速器主动小带轮112.SLDPRT | 166.65K |
| 136 | 抛光机-圆柱齿轮100×2.5.SLDPRT | 537.04K |
| 137 | 抛光机-圆柱齿轮104×2.5.SLDPRT | 566.02K |
| 138 | 抛光机-圆柱齿轮60×2.51.SLDPRT | 577.94K |
| 139 | 抛光机-圆柱齿轮96×2.5.SLDPRT | 562.89K |
| 140 | 抛光机-地脚支撑座.SLDPRT | 148.03K |
| 141 | 抛光机-导轨底座1.SLDPRT | 84.38K |
| 142 | 抛光机-导轨底板.SLDPRT | 104.61K |
| 143 | 抛光机-导轨滑动块.SLDPRT | 106.63K |
| 144 | 抛光机-带轮挡圈.SLDPRT | 93.34K |
| 145 | 抛光机-带轮挡圈2.SLDPRT | 90.08K |
| 146 | 抛光机-抛光不锈钢管60.SLDPRT | 70.61K |
| 147 | 抛光机-抛光从动大带轮224.SLDDRW | 177.86K |
| 148 | 抛光机-抛光从动大带轮224.SLDPRT | 296.96K |
| 149 | 抛光机-抛光带.SLDPRT | 93.35K |
| 150 | 抛光机-抛光带张轮.SLDPRT | 105.10K |
| 151 | 抛光机-抛光支座.SLDDRW | 209.88K |
| 152 | 抛光机-抛光支座.SLDPRT | 283.39K |
| 153 | 抛光机-抛光轮.SLDPRT | 195.26K |
| 154 | 抛光机-抛光轮驱动轴.SLDDRW | 179.95K |
| 155 | 抛光机-抛光轮驱动轴.SLDPRT | 176.91K |
| 156 | 抛光机-电机.SLDPRT | 1.58M |
| 157 | 抛光机-电机主动小带轮100.SLDPRT | 164.89K |
| 158 | 抛光机-电机从动大带轮200.SLDPRT | 298.11K |
| 159 | 抛光机-皮带A型1.SLDPRT | 95.41K |
| 160 | 抛光机-皮带A型2.SLDPRT | 89.56K |
| 161 | 抛光机-行星轮系支架.SLDPRT | 263.18K |
| 162 | 1.png | 581.36K |
| 163 | 10.png | 96.80K |
| 164 | 11.png | 66.63K |
| 165 | 12.png | 67.32K |
| 166 | 2.png | 398.30K |
| 167 | 3.png | 219.64K |
| 168 | 4.png | 196.11K |
| 169 | 5.png | 301.09K |
| 170 | 6.png | 327.76K |
| 171 | 7.png | 278.05K |
| 172 | 8.png | 96.93K |
| 173 | 9.png | 99.95K |
此图纸下载需要3000金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 557
粉丝: 56
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,slddrw,sldprt,stl,igs
文件大小：54.44M
所需金币：3000
上传时间：2025-06-17 19:01:12
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
图纸简介

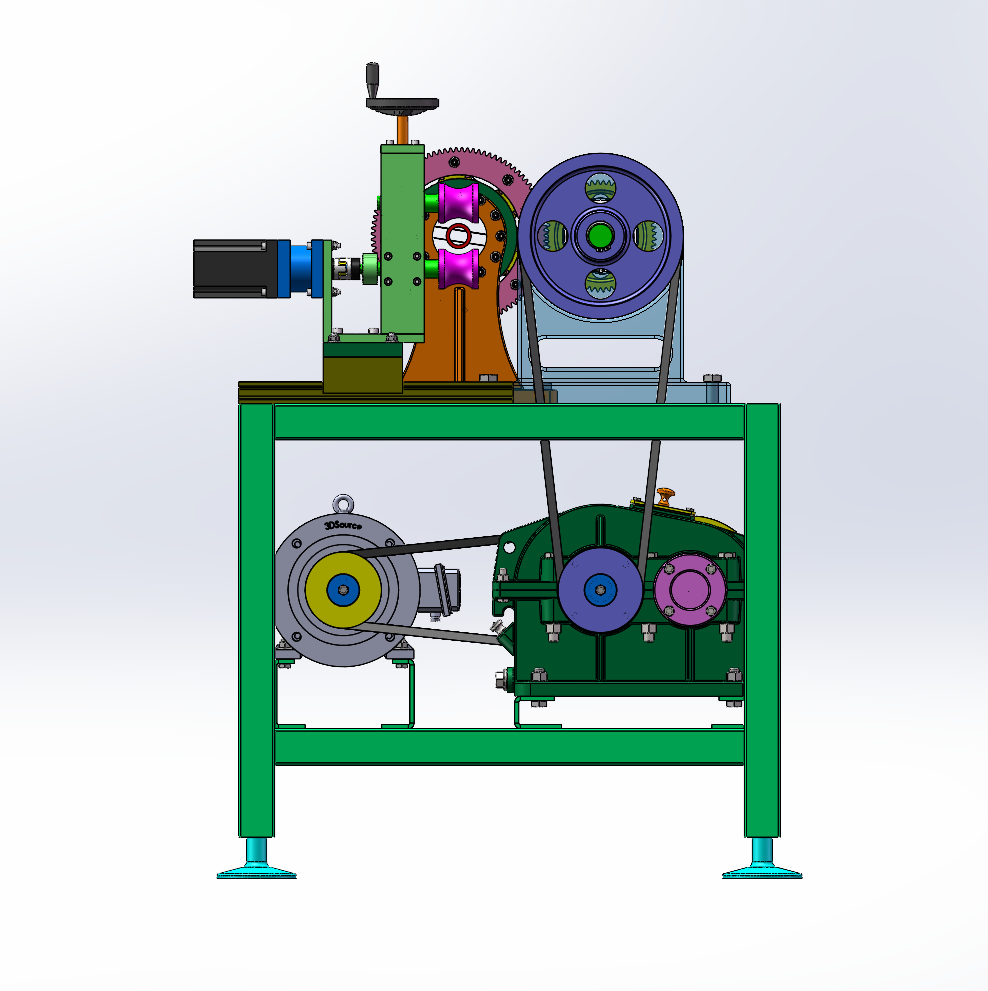

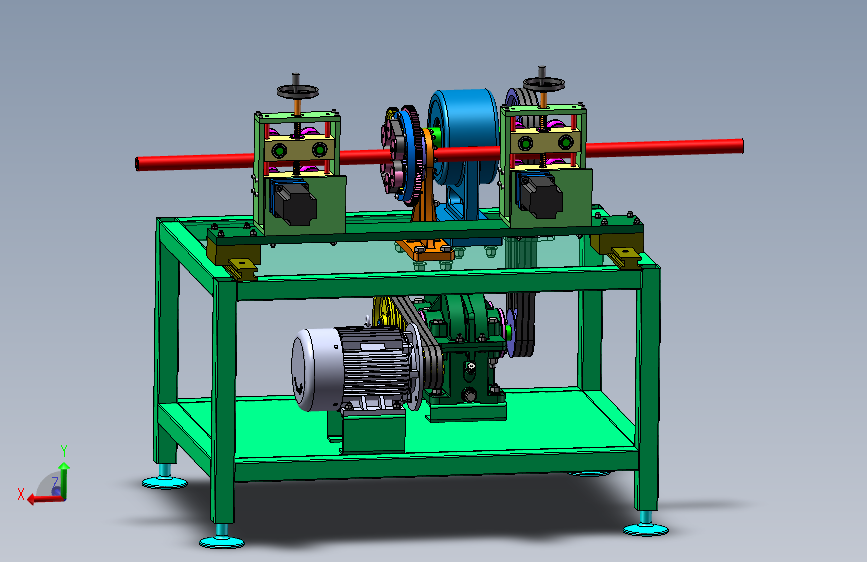

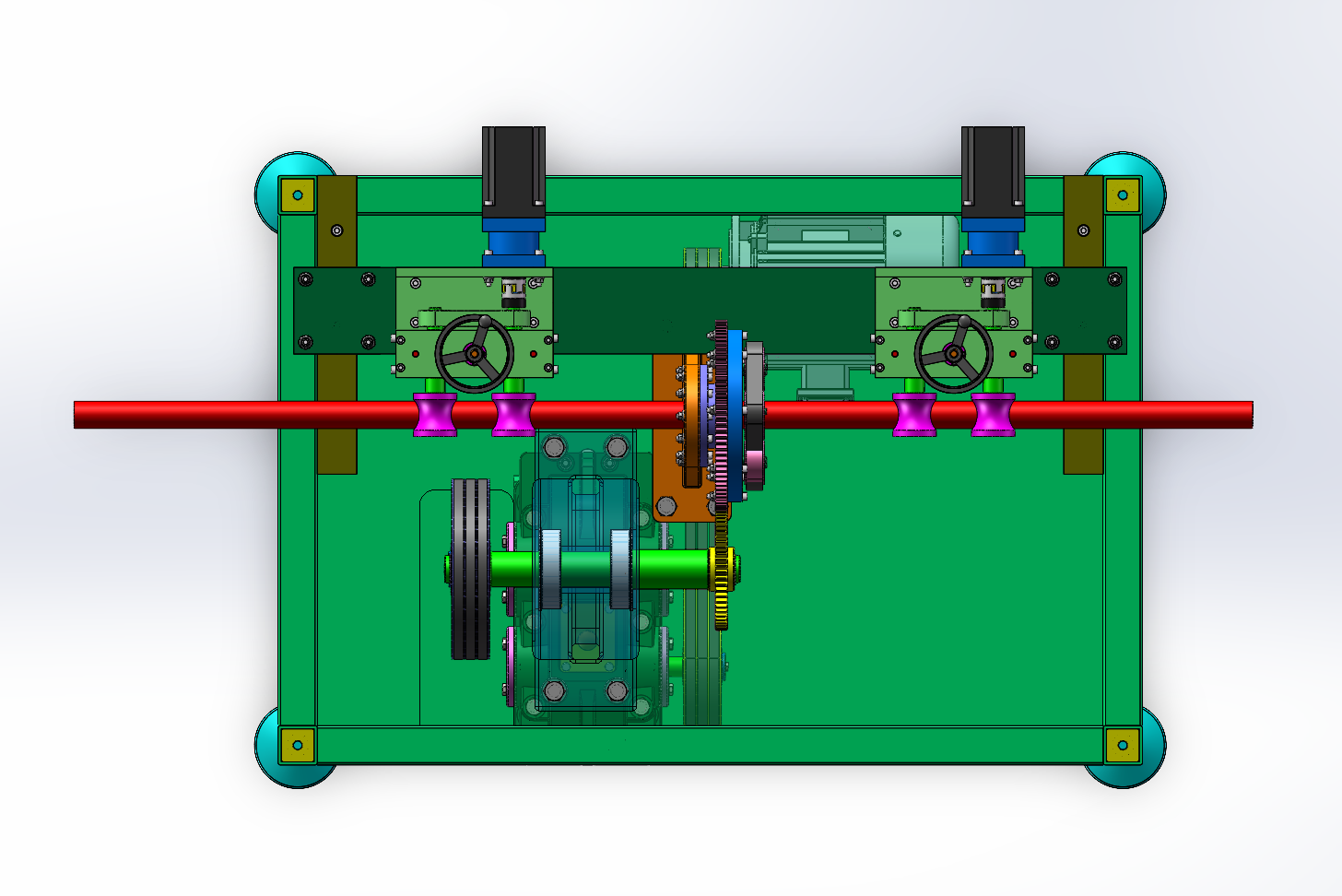

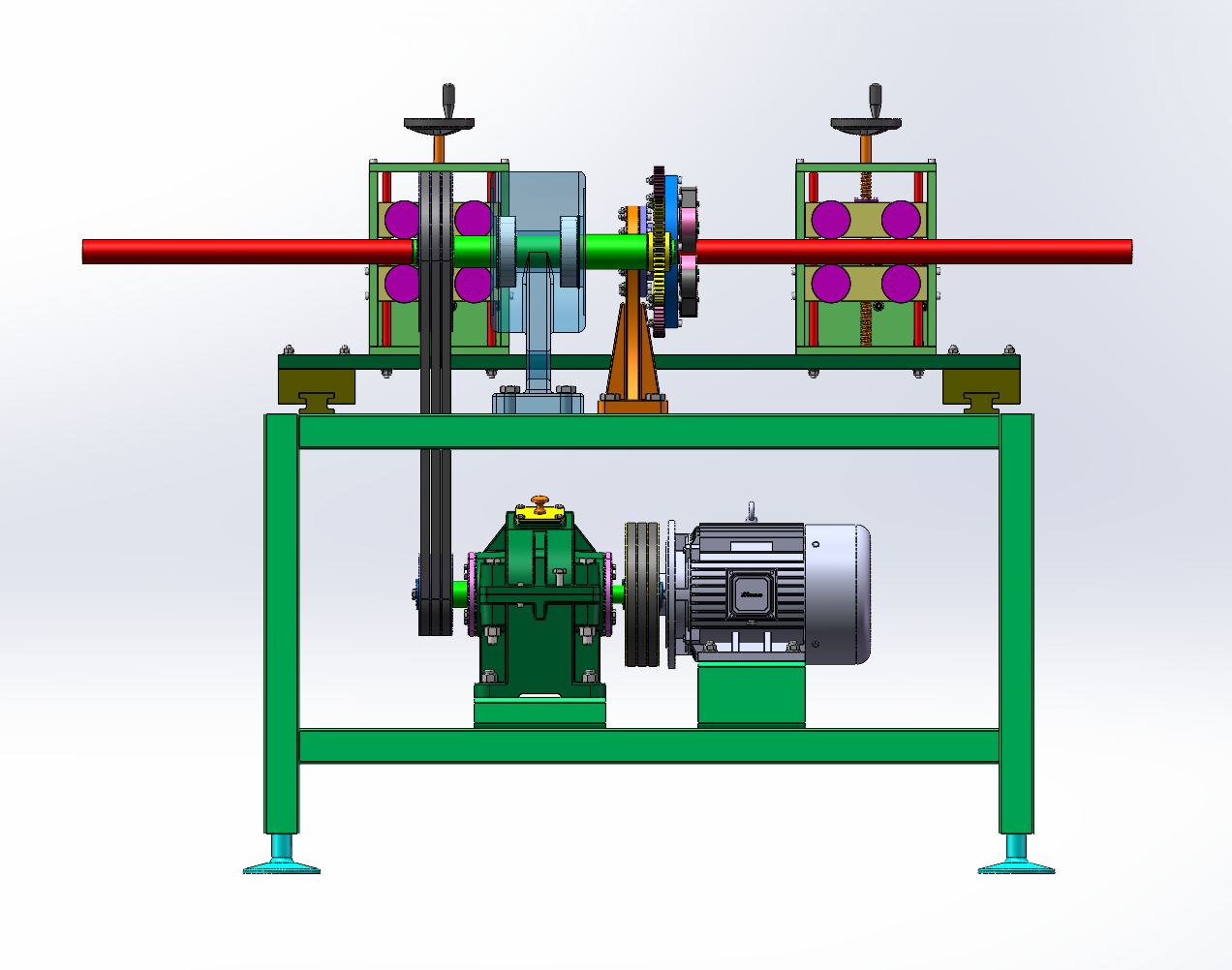

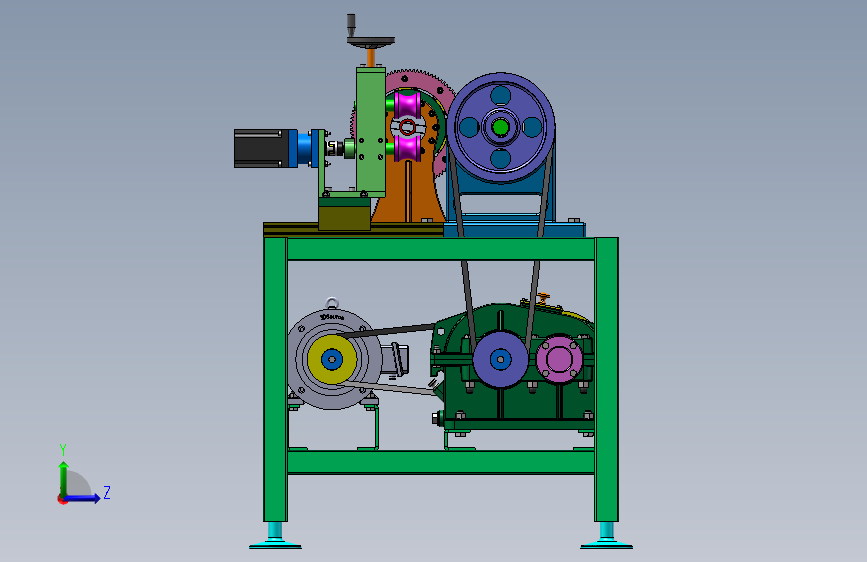

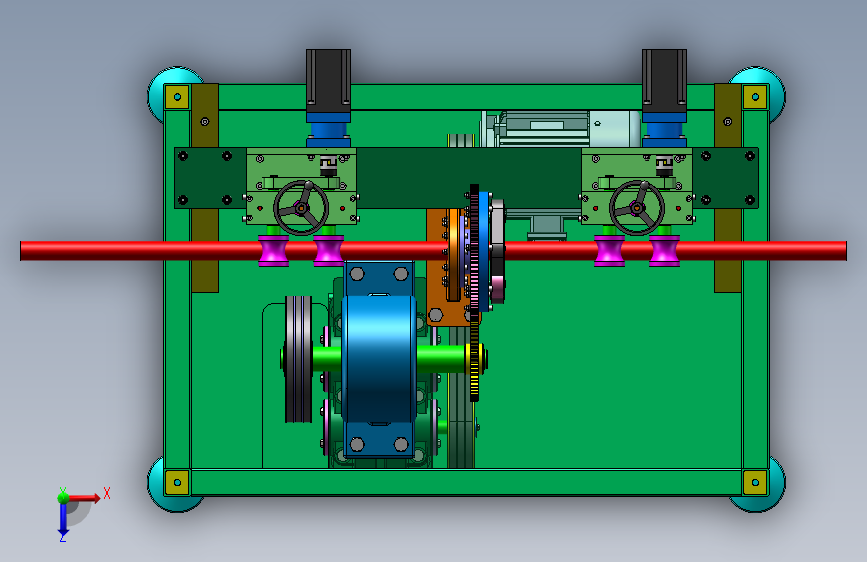

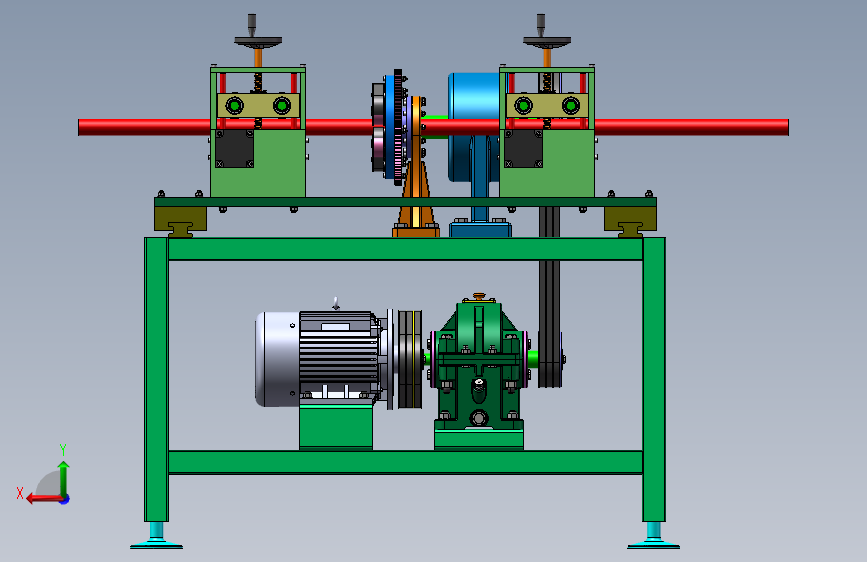

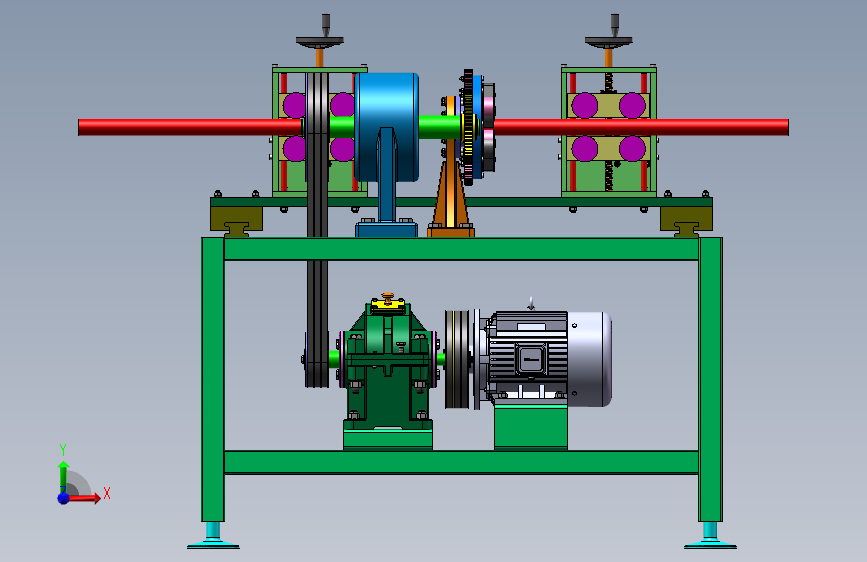

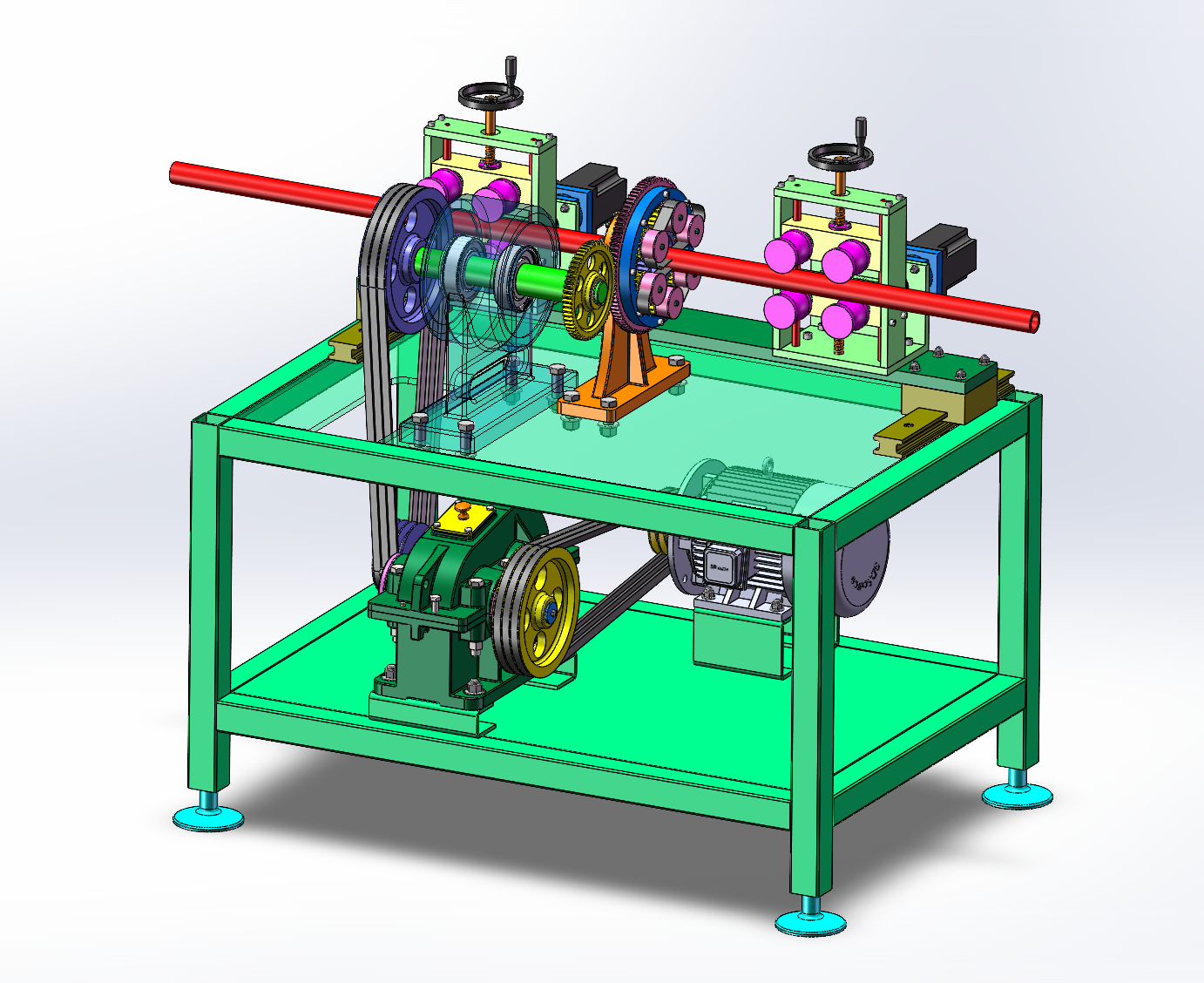

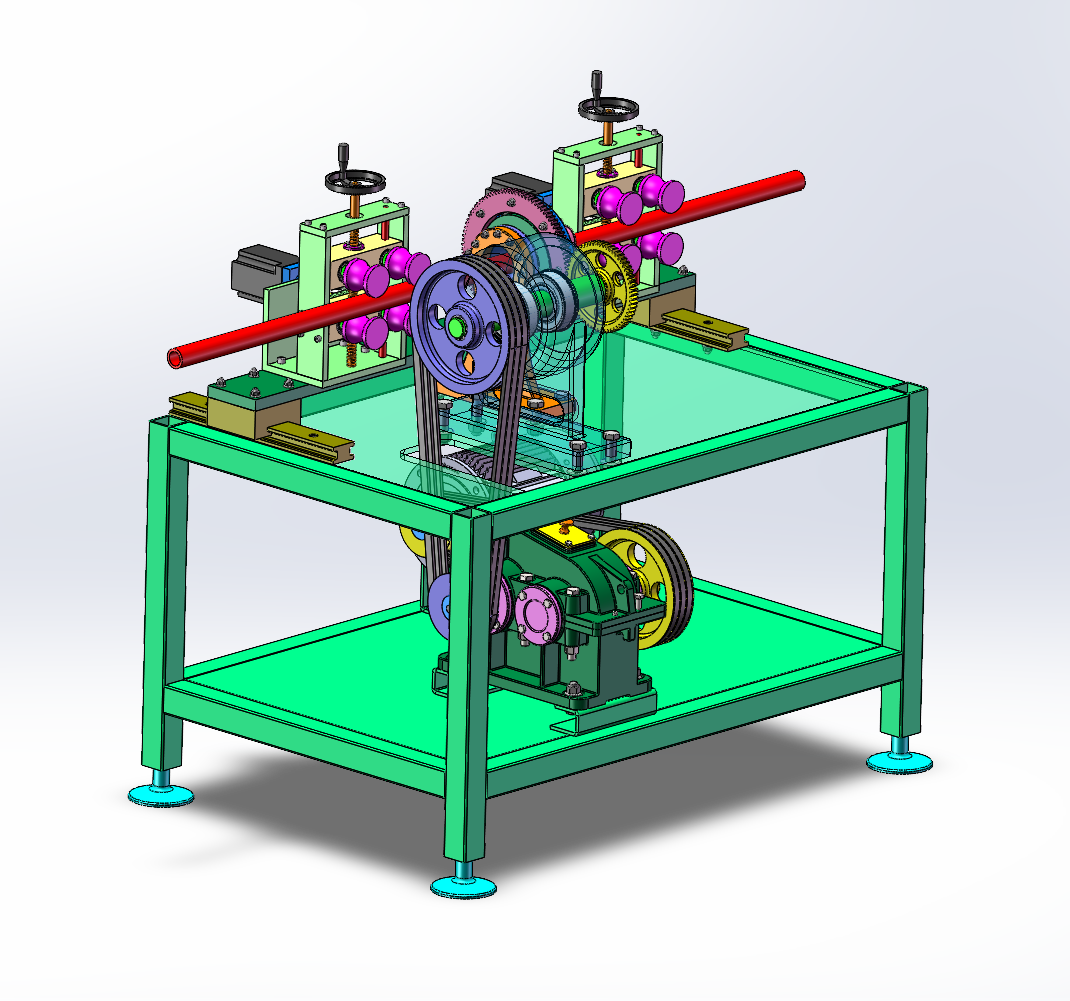

行星轮式钢管抛光机设计，包含整机三维SW2024建模，二维CAD总装配图，大带轮，小带轮，机架组件，夹紧组件，驱动轴，抛光支座等，包含设计计算。抛光主轴转速：600r/min（不锈钢抛光一般为500-1200r/min，本文取600r/min） 抛光组件驱动功率：1KW（按已知条件的电机驱动功率计算） 设备日加工量：≥2000m以上，取3000m 主电机转速：3000r/min 抛光带速度：4.1m/s（本次设计采用两个三角形皮带配合旋转抛光，一般不锈钢管单根皮带的线速度为5-15m/s，本次选用两根，单根设定4.1m/s，两根相当于单根8.2m/s速度。） 抛光管直径：20mm-50mm（本
