HSG-J80C 油缸设计(ID:2279475)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17501635216476.zip | 953.67K |

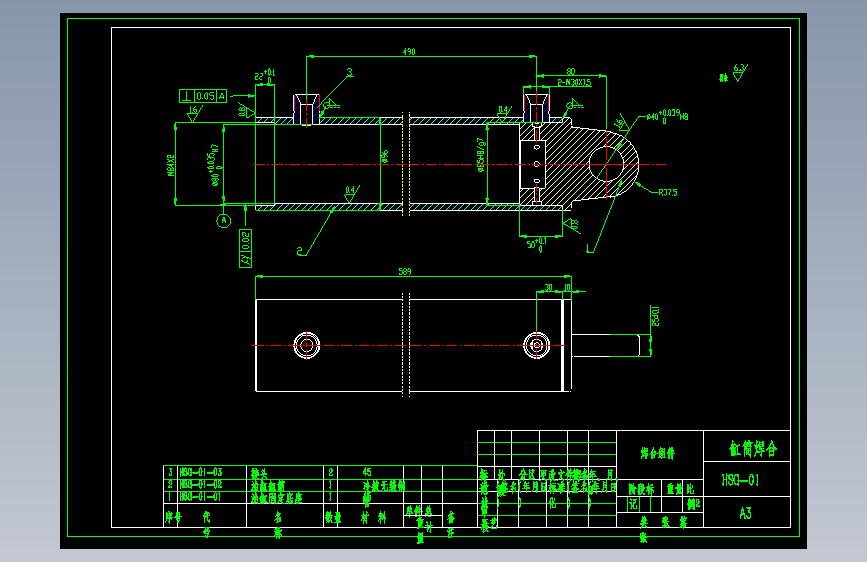

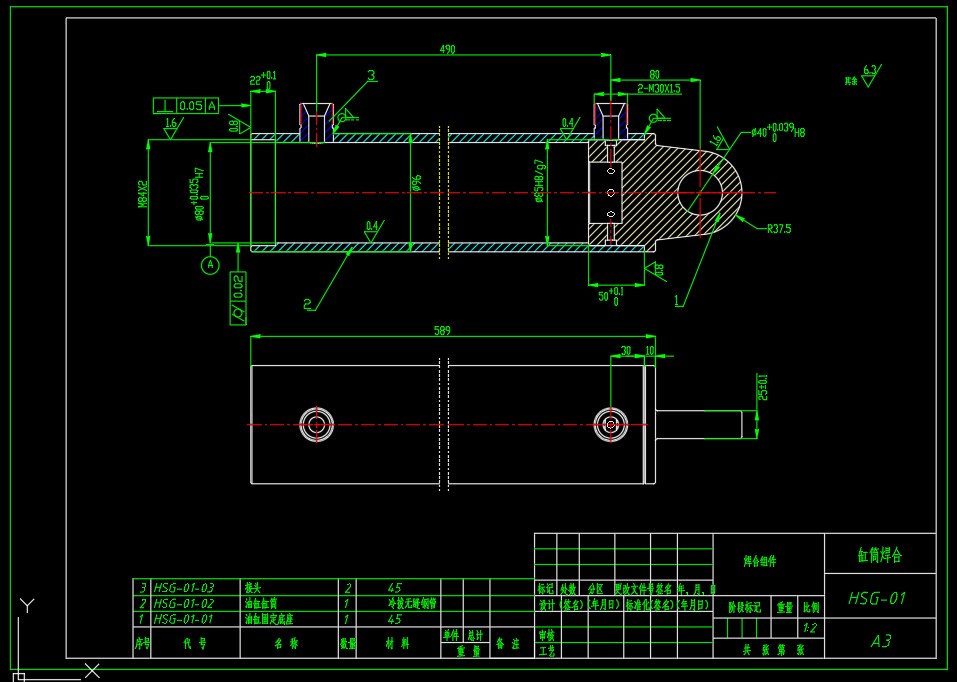

2 | HSG-01缸筒焊合.DWG | 179.02K |

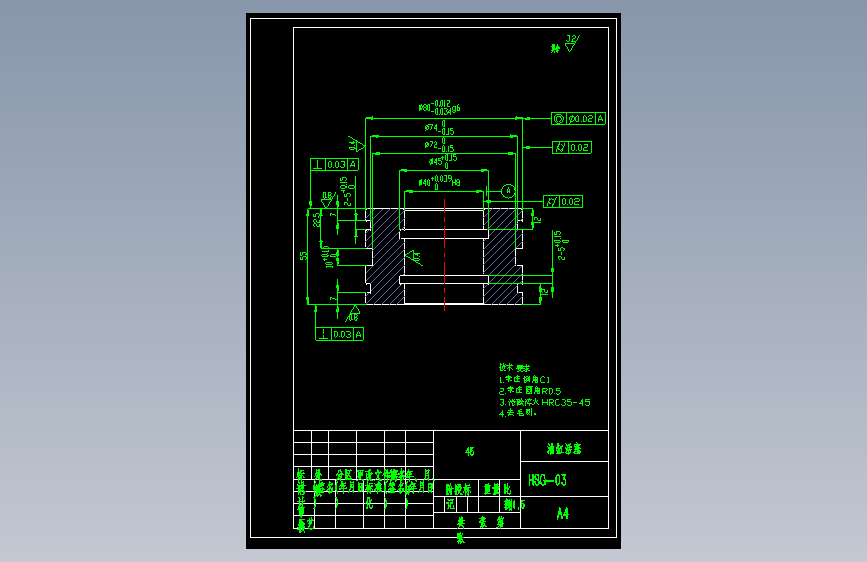

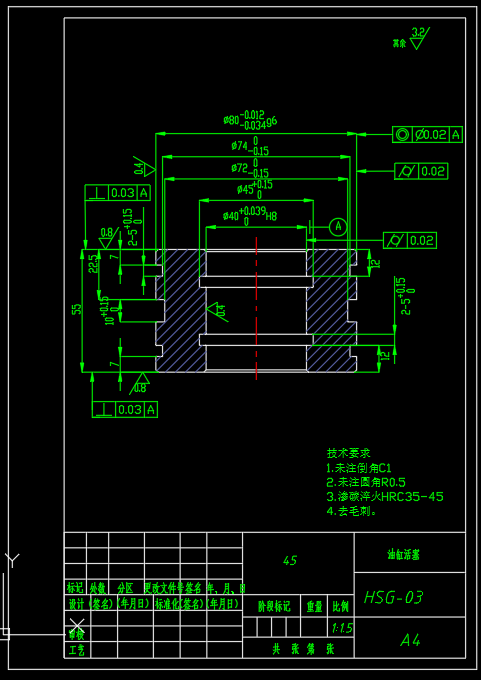

3 | HSG-03油缸活塞.DWG | 60.11K |

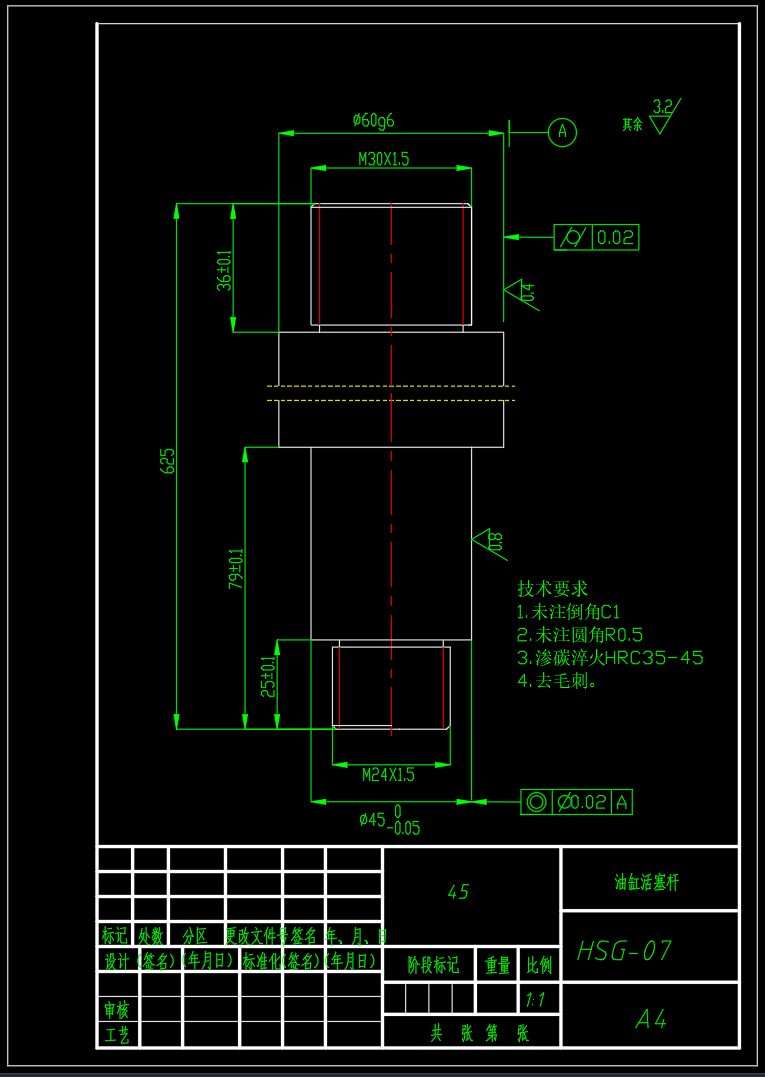

4 | HSG-07油缸活塞杆.DWG | 47.02K |

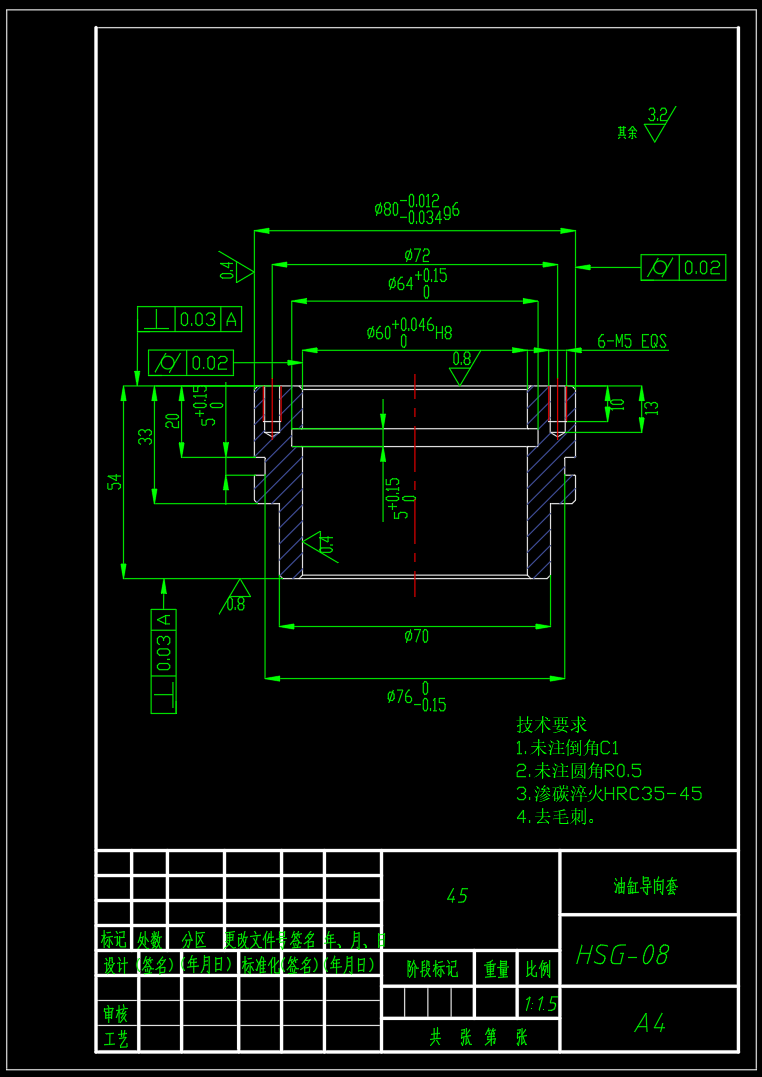

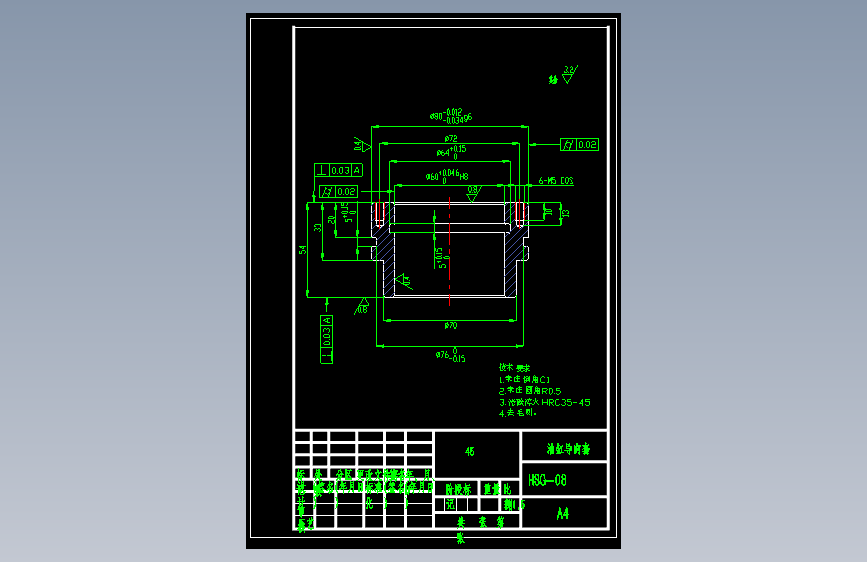

5 | HSG-08油缸导向套.DWG | 50.42K |

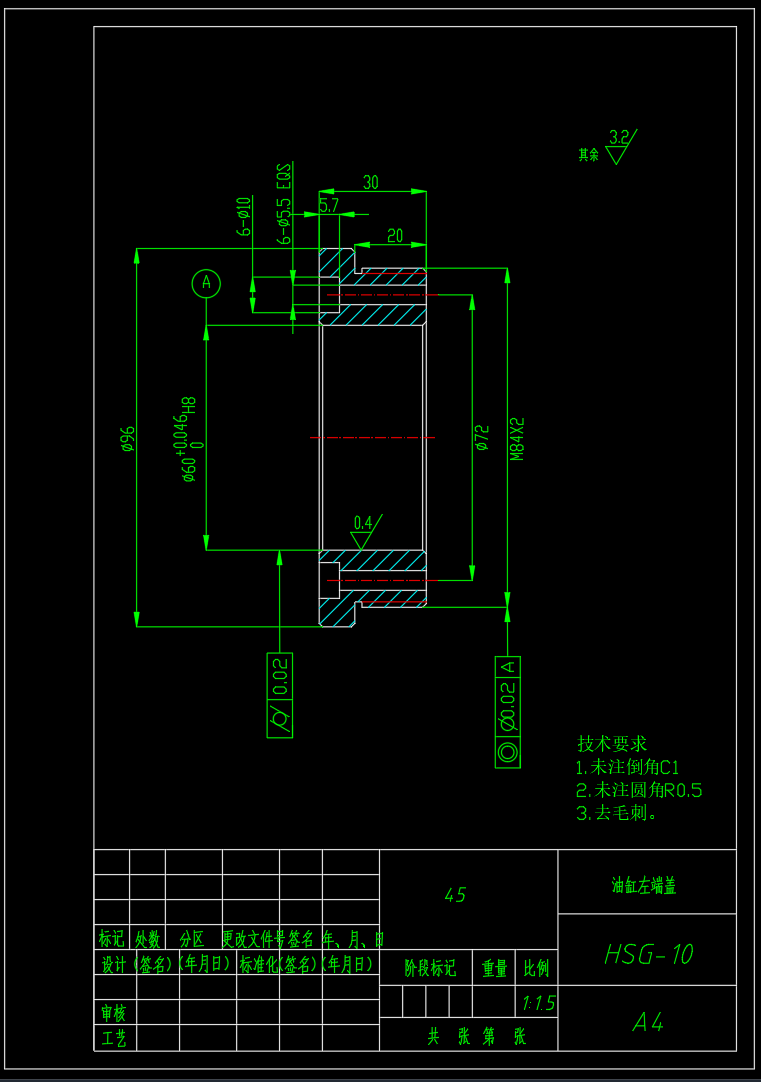

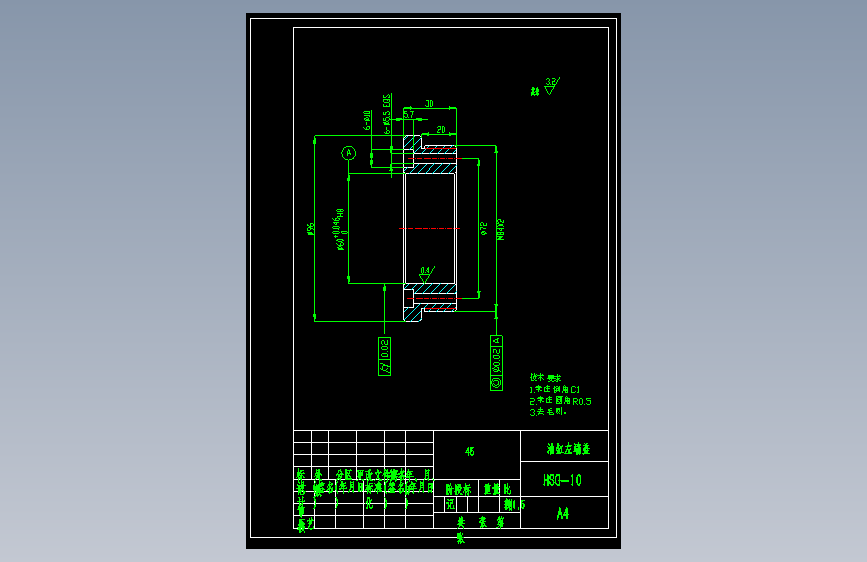

6 | HSG-10油缸左端盖.DWG | 49.09K |

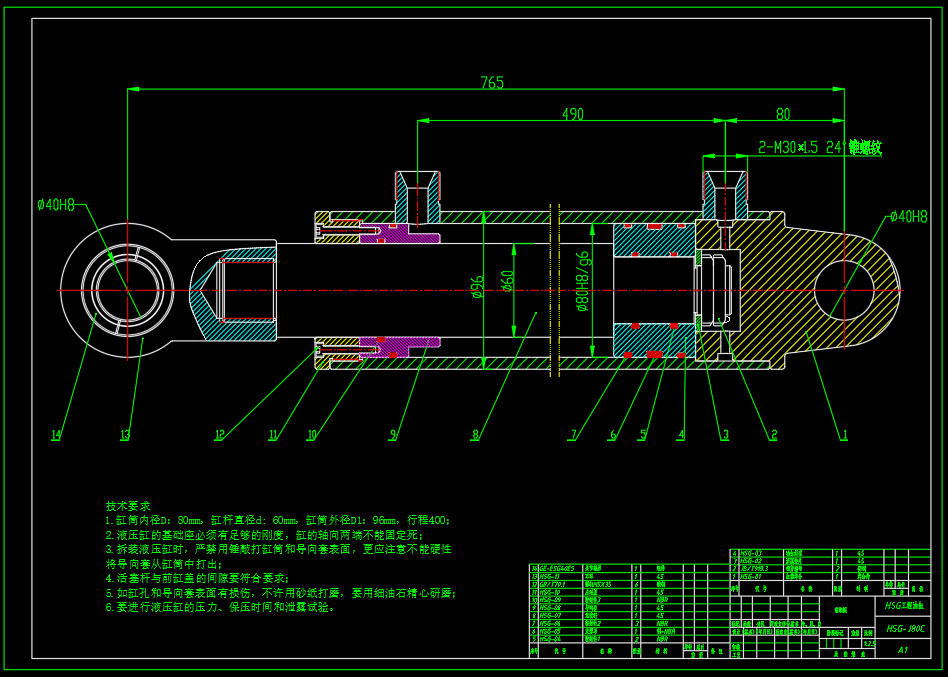

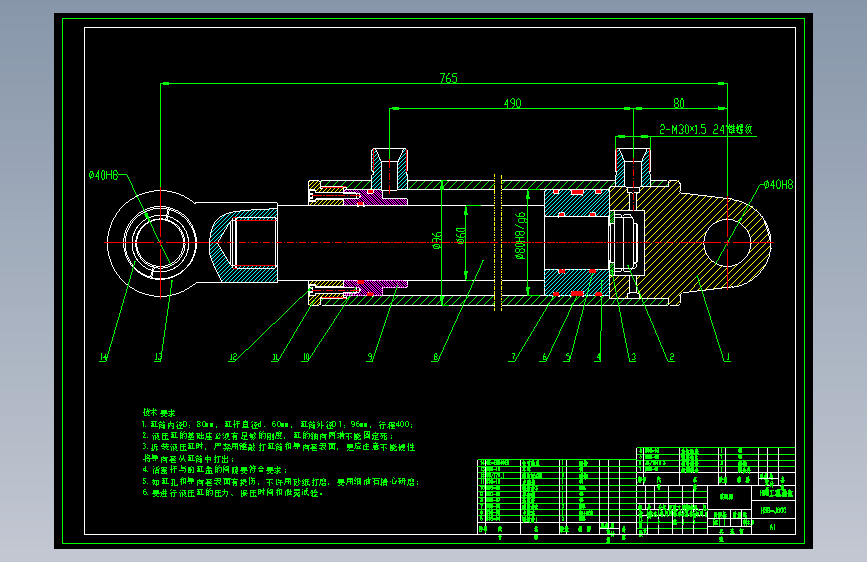

7 | HSG-J80C油缸装配.DWG | 210.18K |
8 | 1.png | 139.23K |
9 | 2.png | 90.99K |
10 | 3.png | 54.27K |
11 | 4.png | 66.19K |
12 | 5.png | 84.52K |
13 | 6.png | 67.82K |
此图纸下载需要500金币
立即下载
发布者
机械与液压(原创) +V:o627951491
创作: 591
粉丝: 57
加入时间:2023-10-23

模型信息
图纸格式:dwg
文件大小:976.56KB
所需金币:500
上传时间:2025-06-17 20:32:03
是否可编辑:可修改,包括参数
版本:AutoCAD 2018
标签
图纸简介
HSG-J80C 油缸设计,缸筒内径D:80mm,缸杆直径d: 60mm,缸筒外径D1:96mm,行程400,包含二维总装配,缸筒焊合,活塞,活塞杆,导向套,左端盖等零部件二维图。
