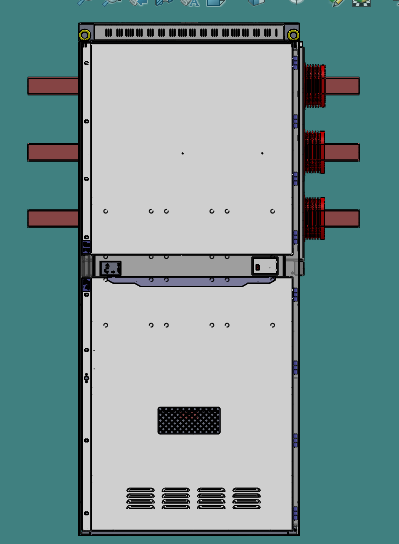

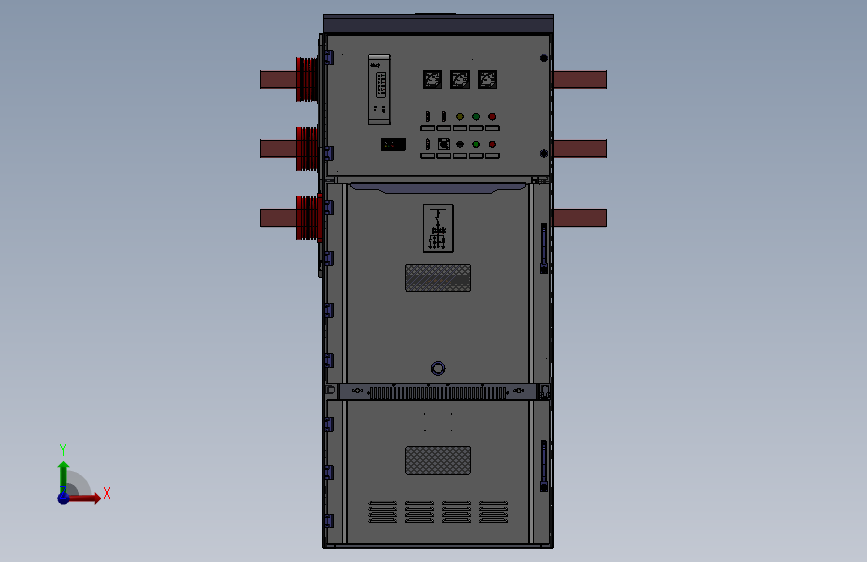

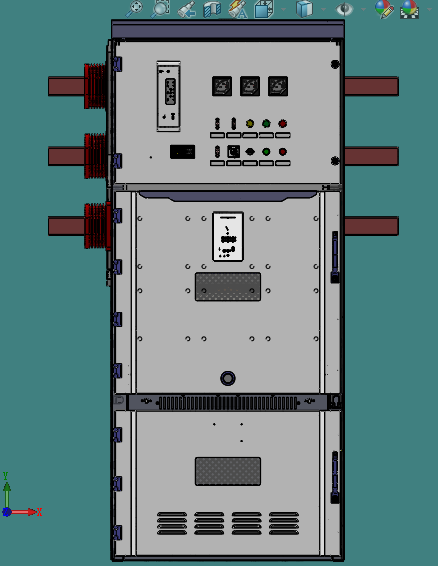

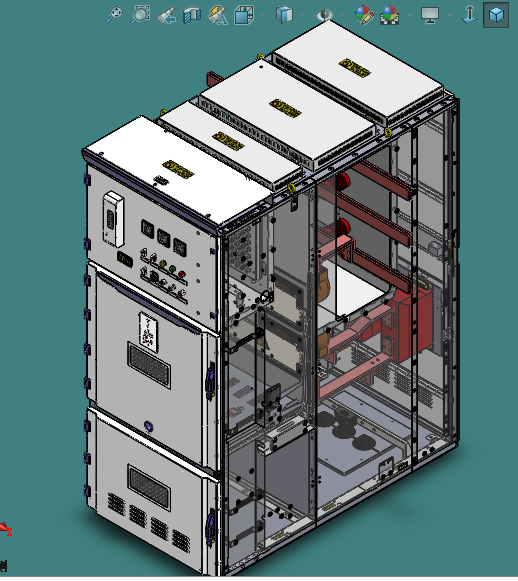

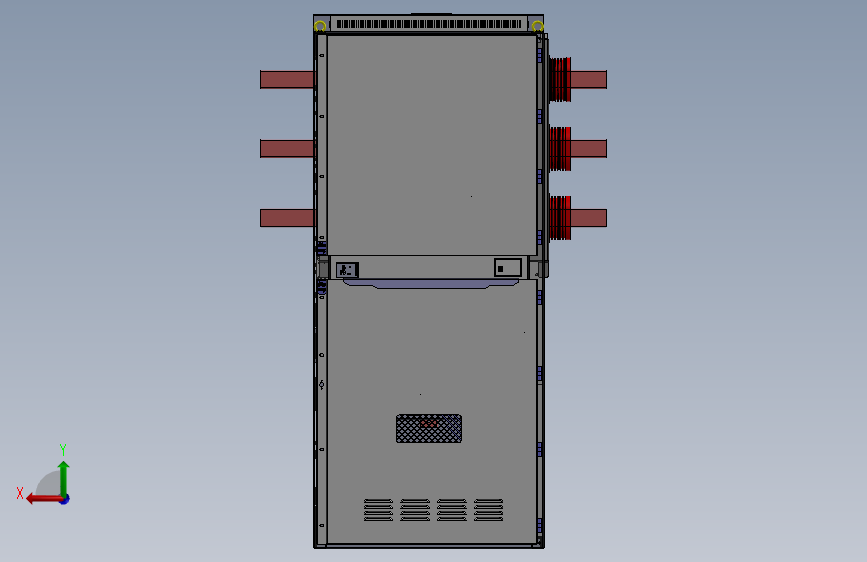

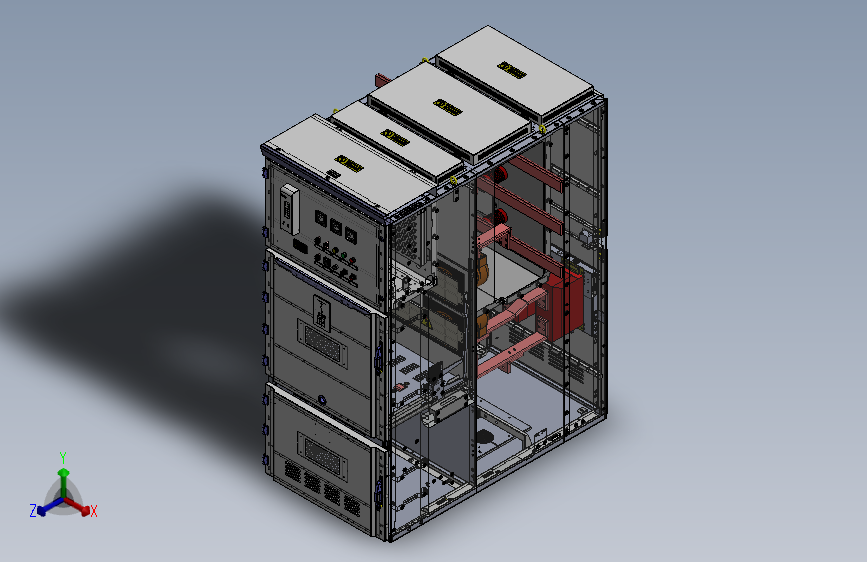

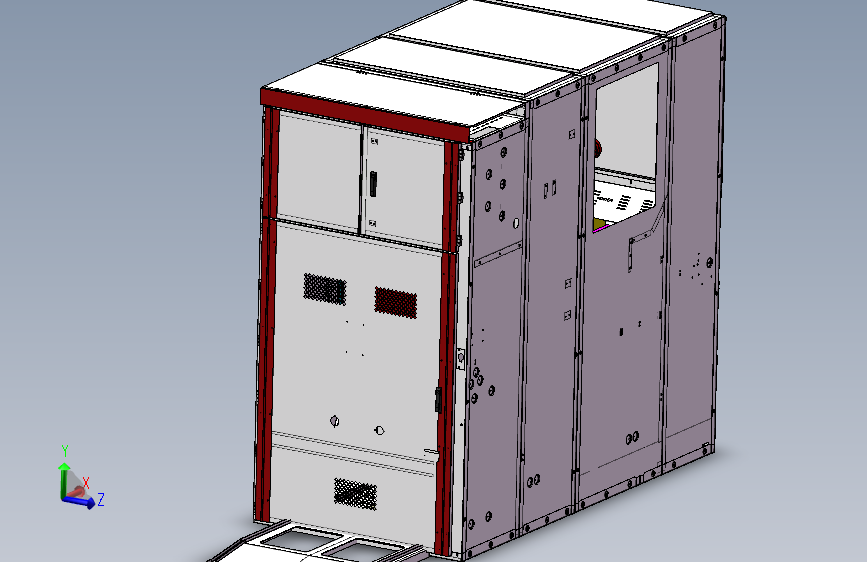

二代中置柜KYN28A-12（ID:2286807）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)

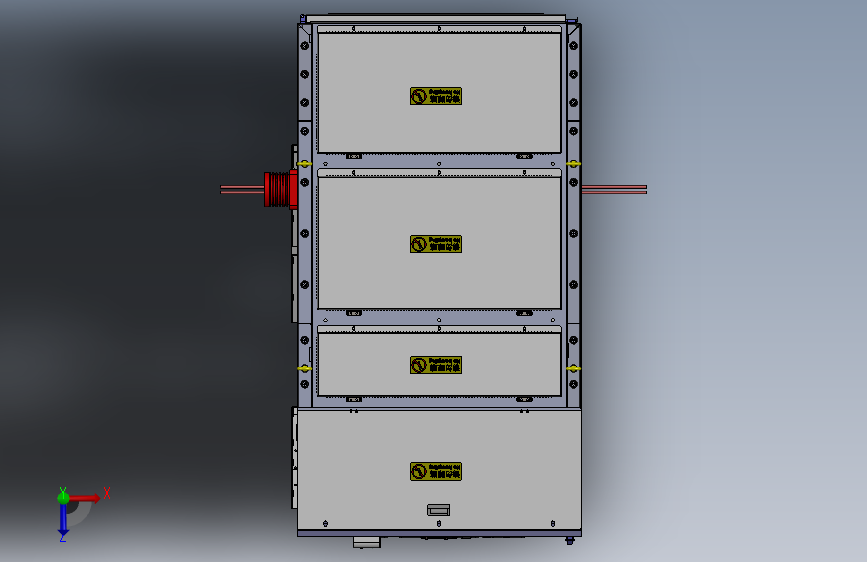

1.png)

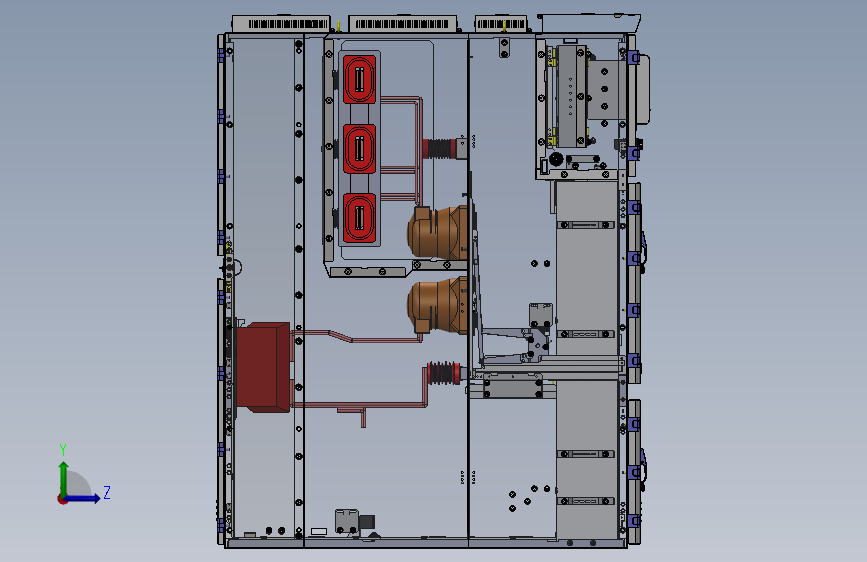

2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 110塔形密封圈.SLDPRT | 676.89K |
| 2 | 110电缆夹.SLDPRT | 145.32K |

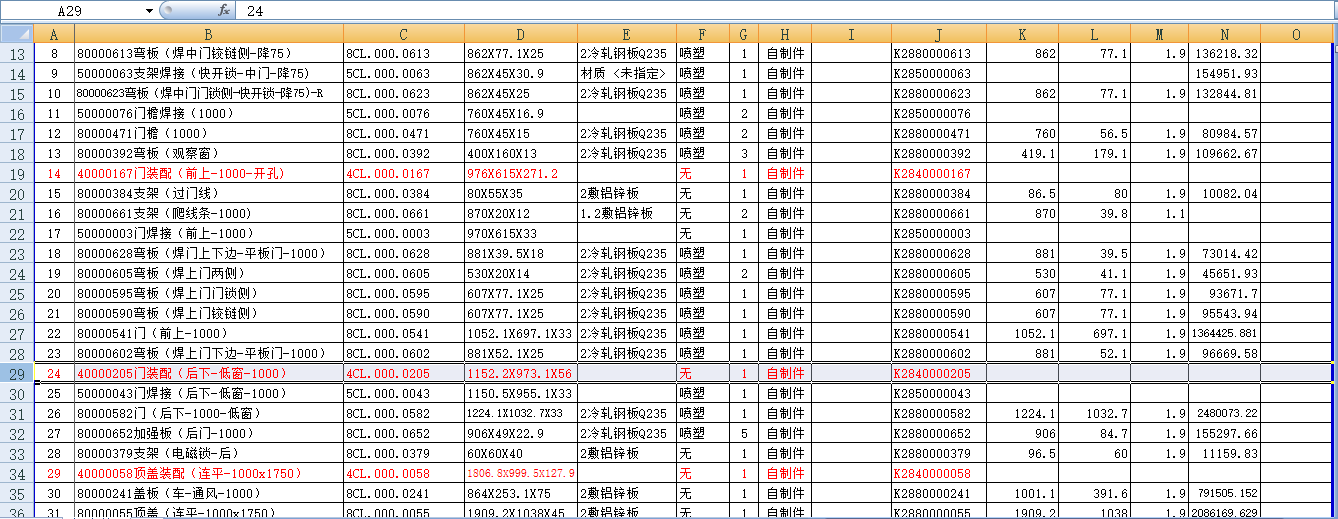

| 3 | 3000000进线柜总装（VS1-1000X1750）.xls | 198.50K |
| 4 | 3150A触头盒盖板.SLDPRT | 218.93K |
| 5 | 40000003侧板（左前-平连-大-降75）.SLDASM | 623.53K |
| 6 | 40000013侧板（右前-平连-大-降75）.SLDASM | 655.62K |
| 7 | 40000026侧板（左后-平-降75-1750）.SLDASM | 1005.81K |
| 8 | 40000036侧板（右后-平-降75-1750）.SLDASM | 419.96K |
| 9 | 40000047底板装配（电缆-1000X1750）.SLDASM | 1.49M |
| 10 | 40000058顶盖装配（连平-1000x1750）.SLDASM | 1.89M |
| 11 | 40000062隔板（上-平-1000）.SLDASM | 374.20K |
| 12 | 40000073安装板装配（VS1-盒250-1000）.SLDASM | 411.38K |
| 13 | 40000083隔板装配（母平-VS1-边孔-1000）.SLDASM | 606.66K |
| 14 | 40000095安装板装配（1000-3CT大）.SLDASM | 505.38K |
| 15 | 40000105隔板装配（仪-平-连-1000）.SLDASM | 1.59M |
| 16 | 40000112二次连锁（1000-VS1）.SLDASM | 353.63K |
| 17 | 40000122隔板（车-1000）.SLDASM | 301.83K |
| 18 | 40000135导轨装配1000.SLDASM | 272.88K |
| 19 | 40000142隔板（下-1000）.SLDASM | 100.62K |
| 20 | 40000155横梁（后-1000-灯-电）.SLDASM | 1.27M |
| 21 | 40000167门装配（前上-1000-开孔.SLDASM | 4.28M |
| 22 | 40000176门装配（前中1000-凸-快开.SLDASM | 2.06M |
| 23 | 40000185.1门装配（前下1000-凸-快开.SLDASM | 2.32M |
| 24 | 40000195门装配（后上-平-1000）.SLDASM | 1.50M |
| 25 | 40000205门装配（后下-低窗-1000）.SLDASM | 1.77M |
| 26 | 40000213支架装配（传感器-1000）.SLDASM | 300.49K |
| 27 | 50000003门焊接（前上-1000）.SLDASM | 1.42M |
| 28 | 50000016门焊接（前中-1000-凸-快开.SLDASM | 1.51M |
| 29 | 50000029门焊接（前下-1000-凸-快开.SLDASM | 1.58M |
| 30 | 50000032门焊接（后上-平-1000）.SLDASM | 1.36M |
| 31 | 50000043门焊接（后下-低窗-1000）.SLDASM | 1.49M |
| 32 | 50000063支架焊接（快开锁-中门-降75.SLDASM | 116.14K |
| 33 | 50000066支架焊接（快开锁-下门-降75.SLDASM | 114.11K |
| 34 | 50000070弯板焊接（二次连锁）.SLDASM | 76.87K |
| 35 | 50000076门檐焊接（1000）.SLDASM | 1.25M |
| 36 | 50001000铜排装配进线1000x1750双排CT后.SLDASM | 401.43K |
| 37 | 57320100活门机构装配（1000-VS1-大）.SLDPRT | 2.73M |
| 38 | 60000000盖板铰链（外）.SLDPRT | 124.57K |
| 39 | 60000001盖板铰链（里）.SLDPRT | 126.21K |
| 40 | 60000002铰链装配（泄压盖）.SLDASM | 122.96K |
| 41 | 60000003铰链（静止）.SLDPRT | 188.45K |
| 42 | 60000004铰链（运动）.SLDPRT | 204.87K |
| 43 | 60000005轴（前门铰链）.SLDPRT | 125.56K |
| 44 | 60000006轴垫圈（前门铰链）.SLDPRT | 163.93K |
| 45 | 60000007前门铰链装配.SLDASM | 146.03K |
| 46 | 60000008后门铰链.SLDPRT | 115.01K |
| 47 | 60000009摇门铰链.SLDPRT | 98.44K |
| 48 | 60000012锁套（前门锁）.SLDPRT | 195.07K |
| 49 | 60000013锁芯（前门锁）.SLDPRT | 199.56K |
| 50 | 60000014门锁装配（前门）.SLDASM | 113.80K |
| 51 | 60000015轴销（二次联锁）.SLDPRT | 99.84K |
| 52 | 60000016滚轮（二次联锁）.SLDPRT | 78.95K |
| 53 | 60000017挡杆（二次联锁）.SLDPRT | 100.00K |
| 54 | 60000018套.SLDPRT | 112.69K |
| 55 | 60000019螺钉（中隔板接地）.SLDPRT | 96.80K |
| 56 | 60000020托（中隔板接地簧）.SLDPRT | 176.27K |
| 57 | 60000021导轨（右）.SLDPRT | 318.83K |
| 58 | 60000022导轨（左）.SLDPRT | 284.01K |
| 59 | 60000023螺栓（二次联锁）.SLDPRT | 87.78K |
| 60 | 60000024玻璃（观察窗）.SLDPRT | 146.71K |
| 61 | 60000025模拟母线牌.SLDPRT | 274.71K |
| 62 | 60000026照明灯CM1.SLDPRT | 3.82M |
| 63 | 60000028轴（泄压盖）.SLDPRT | 133.90K |
| 64 | 60000029支架（快开锁）.SLDPRT | 315.51K |
| 65 | 60000030锁栓.SLDPRT | 298.53K |
| 66 | 60000031板（快开锁）.SLDPRT | 112.85K |
| 67 | 60000032锁板（中门-上）.SLDPRT | 223.49K |
| 68 | 60000035支架板（快开锁）.SLDPRT | 112.22K |
| 69 | 60000036锁栓（快开锁）.SLDPRT | 46.87K |
| 70 | 60000037锁栓装配（中门-上）.SLDASM | 100.43K |
| 71 | 60000040快开锁.SLDPRT | 395.71K |
| 72 | 60000041标牌（进退车-凸出门）.SLDPRT | 149.57K |
| 73 | 60000044锁板（下门-下）.SLDPRT | 157.56K |
| 74 | 60000045支架（快开锁-下门）.SLDPRT | 114.85K |
| 75 | 60000047锁栓装配（下门-下）.SLDASM | 80.47K |
| 76 | 60000061支架（后上下门联锁）.SLDPRT | 158.80K |
| 77 | 60000062杆（后上下门联锁）.SLDPRT | 149.18K |
| 78 | 60000063杆（后上下门联锁）.SLDPRT | 131.84K |
| 79 | 60000064板（后上下门联锁）.SLDPRT | 127.24K |
| 80 | 60000065板（后上下门联锁）.SLDPRT | 177.03K |
| 81 | 60000066板（后上下门联锁）.SLDPRT | 106.98K |
| 82 | 60000067板焊接（后上下门联锁）.SLDASM | 69.29K |
| 83 | 60000068板焊接（后上下门联锁）.SLDASM | 67.33K |
| 84 | 60000069盖（后上下门联锁.SLDPRT | 579.01K |
| 85 | 60000070板装配（后上下门联锁）.SLDASM | 174.66K |
| 86 | 60000071板装配（后上下门联锁）.SLDASM | 176.22K |
| 87 | 60000072连杆装配（后上下门联锁）.SLDASM | 95.54K |
| 88 | 60000073螺钉（地刀联锁）.SLDPRT | 405.87K |
| 89 | 60000075螺钉（维修封板）.SLDPRT | 126.09K |
| 90 | 60000076过线护套（仪表室侧板）.SLDPRT | 356.46K |
| 91 | 60000078过线护套（CT）.SLDPRT | 415.37K |
| 92 | 60000079过线护套（加热器）.SLDPRT | 365.73K |
| 93 | 60000080贴纸（内设二次线）.SLDPRT | 434.99K |
| 94 | 60000081贴纸（请勿踩踏）.SLDPRT | 402.08K |
| 95 | 60000083贴纸（闪电符号）.SLDPRT | 112.19K |
| 96 | 60000085贴纸（地刀操作孔）.SLDPRT | 570.23K |
| 97 | 60000087提手-ABS（DMK023）.SLDPRT | 124.33K |
| 98 | 60000089吊环.sldprt | 145.25K |
| 99 | 60000096电磁锁（DSN-AMZ户内110V）.SLDPRT | 1.48M |
| 100 | 60000105绝缘环（O字）.SLDPRT | 308.20K |
| 101 | 60000160绝缘环（长圆）.SLDPRT | 369.41K |
| 102 | 60000161绝缘环（长圆-大）.SLDPRT | 452.23K |
| 103 | 60000200锁板（中门-中二-降75.SLDPRT | 219.20K |
| 104 | 60000201锁板装配（中门-中二-降75.SLDASM | 95.67K |
| 105 | 60000202锁板（中门-中三-降75.SLDPRT | 105.83K |
| 106 | 60000203锁板装配（中门-中三-降75.SLDASM | 84.30K |
| 107 | 60000204锁板（中门-下-降75.SLDPRT | 150.28K |
| 108 | 60000205锁栓装配（中门-下-降75.SLDASM | 81.83K |
| 109 | 60000206锁板（下门-上-降75.SLDPRT | 223.01K |
| 110 | 60000207锁栓装配（下门-上-降75.SLDASM | 78.74K |
| 111 | 60000208锁板（下门-中-降75.SLDPRT | 155.03K |
| 112 | 60000209锁栓装配（下门-中-降75.SLDASM | 80.73K |
| 113 | 80000003侧板（左前-平连-大-降75）.SLDPRT | 2.73M |
| 114 | 80000013侧板（右前-平连-大-降75）.SLDPRT | 6.04M |
| 115 | 80000026侧板（左后-平连-1750-降75-前）.SLDPRT | 874.99K |
| 116 | 80000027侧板（左后-平连-1750-降75-后）.SLDPRT | 3.02M |
| 117 | 8000002M6X15接地螺柱.SLDPRT | 1.38M |
| 118 | 80000036侧板（右后-平连-1750-降75-前）.SLDPRT | 1.35M |
| 119 | 80000037侧板（右后-平连-1750-降75-后）.SLDPRT | 2.21M |
| 120 | 80000045底板（1000x1750）.SLDPRT | 1.63M |
| 121 | 80000055顶盖（连平-1000x1750）.SLDPRT | 1.62M |
| 122 | 80000062弯板（柜中顶部-1000）.SLDPRT | 338.33K |
| 123 | 80000071弯板（柜中底部-1000）.SLDPRT | 651.82K |
| 124 | 80000081隔板（上-1000-平）.SLDPRT | 316.59K |
| 125 | 80000093安装板（1000-VS1-盒250）.SLDPRT | 547.84K |
| 126 | 80000107隔板（下-1000）.SLDPRT | 371.81K |
| 127 | 80000112隔板（仪-平-连-1000）.SLDPRT | 849.66K |
| 128 | 80000122隔板（车-1000）.SLDPRT | 1.23M |
| 129 | 80000132隔板（母竖-平-1000-边孔）.SLDPRT | 808.06K |
| 130 | 80000145隔板（母平-1000-VS1）.SLDPRT | 900.55K |
| 131 | 80000151横梁（前-1000.SLDPRT | 390.02K |
| 132 | 80000169横梁（后-1000-电.SLDPRT | 549.69K |
| 133 | 80000174安装板（1000-3CT大）.SLDPRT | 1.05M |
| 134 | 80000192防护板（左上-降75）.SLDPRT | 502.28K |
| 135 | 80000202防护板（右上-降75）.SLDPRT | 507.70K |
| 136 | 80000212防护板（左下-降75）.SLDPRT | 564.55K |
| 137 | 80000222防护板（右下-降75）.SLDPRT | 617.88K |
| 138 | 80000234盖板（小母线室-1000）.SLDPRT | 130.82K |
| 139 | 80000241盖板（车-通风-1000）.SLDPRT | 8.32M |
| 140 | 80000251盖板（母-通风-1000）.SLDPRT | 9.64M |
| 141 | 80000263盖板（缆-通风-1000x1750）.SLDPRT | 8.95M |
| 142 | 80000270隔板（主母线-平）.SLDPRT | 148.73K |
| 143 | 80000292挡板（二次联锁-148-1000）.SLDPRT | 272.12K |
| 144 | 80000301安装板（继电器-1000）.SLDPRT | 3.82M |
| 145 | 80000323眉头（1000）.SLDPRT | 259.42K |
| 146 | 80000332支架（左-1750）.SLDPRT | 1.31M |
| 147 | 80000342支架（右-1750）.SLDPRT | 695.69K |
| 148 | 80000352支架（联锁-131）.SLDPRT | 456.65K |
| 149 | 80000370支架（加热器）.SLDPRT | 123.54K |
| 150 | 80000372支架（二次接地排）.SLDPRT | 157.15K |
| 151 | 80000373支架（微动开关）.SLDPRT | 225.76K |
| 152 | 80000374支架（照明灯-仪表室）.SLDPRT | 212.48K |
| 153 | 80000375支架（线槽）.SLDPRT | 130.81K |
| 154 | 80000376支架（吊环）.SLDPRT | 118.07K |
| 155 | 80000377支架（二次电缆支架）.SLDPRT | 321.43K |
| 156 | 80000378支架（接地排）.SLDPRT | 123.06K |
| 157 | 80000379支架（电磁锁-后）.SLDPRT | 122.41K |
| 158 | 80000380支架（端子-左前）.SLDPRT | 130.19K |
| 159 | 80000381支架（端子-右前）.SLDPRT | 123.14K |
| 160 | 80000382支架（端子-右后）.SLDPRT | 120.02K |
| 161 | 80000383支架（端子-左后）.SLDPRT | 126.18K |
| 162 | 80000384支架（过门线）.SLDPRT | 139.67K |
| 163 | 80000385支架（导轨-右）.SLDPRT | 131.58K |
| 164 | 80000386支架（导轨-左）.SLDPRT | 129.07K |
| 165 | 80000391弯板（二次联锁）.SLDPRT | 128.88K |
| 166 | 80000392弯板（观察窗）.SLDPRT | 876.09K |
| 167 | 80000393弯板（摇门-固定）.SLDPRT | 275.22K |
| 168 | 80000394弯板（摇门-活动）.SLDPRT | 173.31K |
| 169 | 80000395弯板（摇门-支撑）.SLDPRT | 192.40K |
| 170 | 80000396接地支架.SLDPRT | 160.67K |
| 171 | 80000397封板（导轨下侧）.SLDPRT | 120.66K |
| 172 | 80000398固定板（导轨）.SLDPRT | 363.79K |
| 173 | 80000399封板（二次电缆孔）.SLDPRT | 341.04K |
| 174 | 80000400封板（线槽-前）.SLDPRT | 204.75K |
| 175 | 80000401封板（线槽-左中）.SLDPRT | 186.86K |
| 176 | 80000402封板（线槽-右中）.SLDPRT | 184.42K |
| 177 | 80000404封板（线槽-后-1750）.SLDPRT | 293.87K |
| 178 | 80000431封板（线槽-左后-上-降75）.SLDPRT | 278.19K |
| 179 | 80000436封板（线槽-左后-下-降75）.SLDPRT | 177.06K |
| 180 | 80000440封板（边维修孔-平-800、1000）.SLDPRT | 559.35K |
| 181 | 80000445封板（电缆孔-拼装-800，1000）.SLDPRT | 366.10K |
| 182 | 80000459封板（线槽-后装3CT-1000.SLDPRT | 178.48K |
| 183 | 80000461安装梁（端子-1000）.SLDPRT | 295.84K |
| 184 | 80000466弯板（传感器线槽-1000）.SLDPRT | 148.88K |
| 185 | 80000471门檐（1000）.SLDPRT | 150.34K |
| 186 | 80000488支架（母线绝缘子-高57.SLDPRT | 665.88K |
| 187 | 80000491支架（电缆-1000）.SLDPRT | 742.28K |
| 188 | 80000501支架（绝缘子-1000.SLDPRT | 222.06K |
| 189 | 80000541门（前上-1000）.SLDPRT | 623.73K |
| 190 | 80000559.1门（前中-1000-凸-快开.SLDPRT | 535.82K |
| 191 | 80000569.1门（前下-1000-凸-快开.SLDPRT | 795.80K |
| 192 | 80000572门（后上-1000-平）.SLDPRT | 596.29K |
| 193 | 80000582门（后下-1000-低窗）.SLDPRT | 1.06M |
| 194 | 80000590弯板（焊上门铰链侧）.SLDPRT | 246.72K |
| 195 | 80000595弯板（焊上门门锁侧）.SLDPRT | 242.32K |
| 196 | 80000602弯板（焊上门下边-平板门-1000）.SLDPRT | 238.58K |
| 197 | 80000605弯板（焊上门两侧）.SLDPRT | 201.33K |
| 198 | 80000613弯板（焊中门铰链侧-降75）.SLDPRT | 330.38K |
| 199 | 80000623弯板（焊中门门锁侧-快开锁-降75-R.SLDPRT | 334.41K |
| 200 | 80000628弯板（焊门上下边-平板门-1000）.SLDPRT | 225.67K |
| 201 | 80000629弯板（焊门上下边-凸出门-1000.SLDPRT | 190.36K |
| 202 | 80000631.2加强板（凸出门-1000）.SLDPRT | 204.56K |
| 203 | 80000637弯板（焊下门铰链侧-降75）.SLDPRT | 303.66K |
| 204 | 80000643弯板（焊下门门锁侧-快开锁-降75.SLDPRT | 332.48K |
| 205 | 80000652加强板（后门-1000）.SLDPRT | 432.18K |
| 206 | 80000661支架（爬线条-1000.SLDPRT | 250.79K |
| 207 | 80000665支架（传感器）.SLDPRT | 164.85K |
| 208 | 80000781弯板（小母线室加深-1000）.SLDPRT | 262.32K |
| 209 | 80000830联锁孔封板.SLDPRT | 109.99K |
| 210 | 80000831后操作孔封板.SLDPRT | 211.59K |
| 211 | 80000980纱网车.SLDPRT | 171.82K |

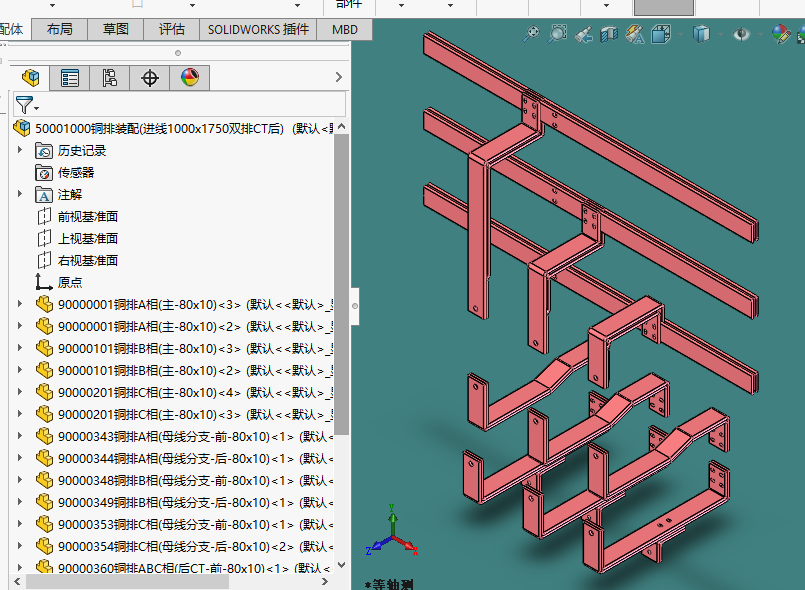

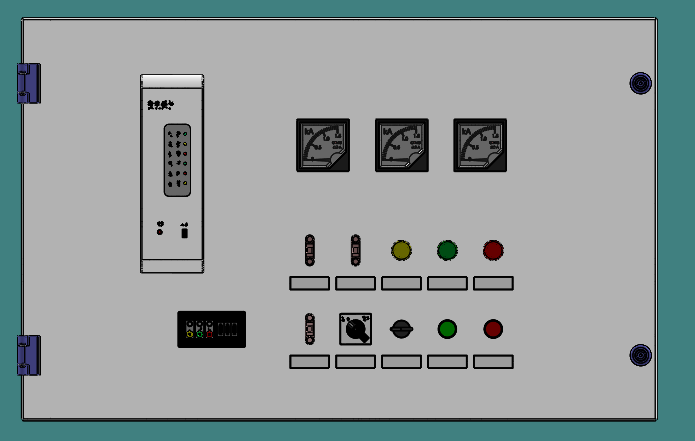

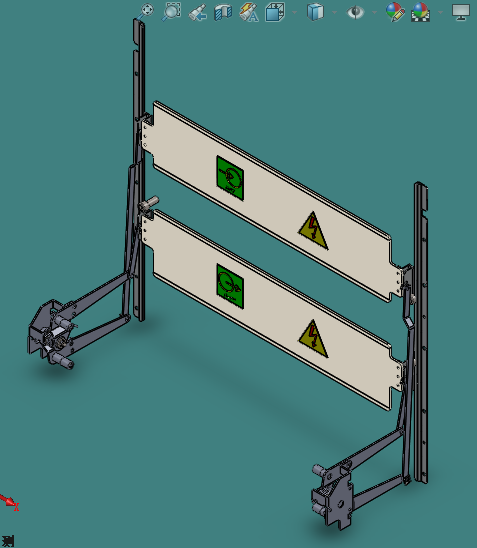

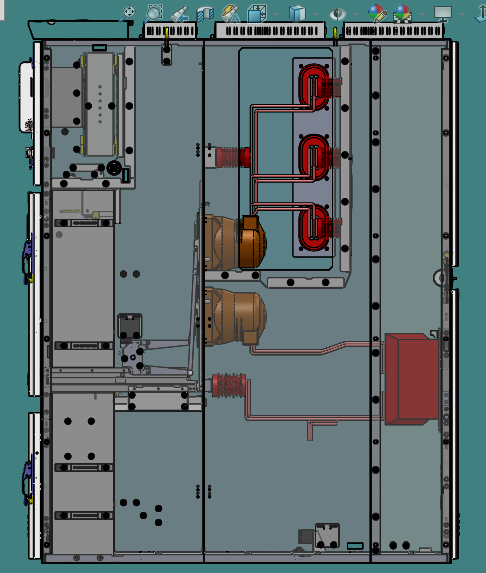

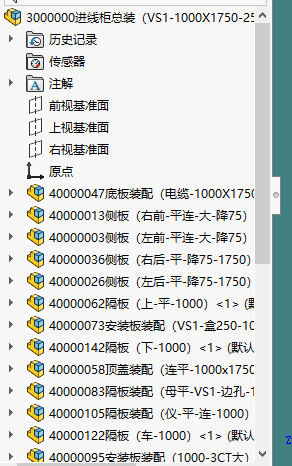

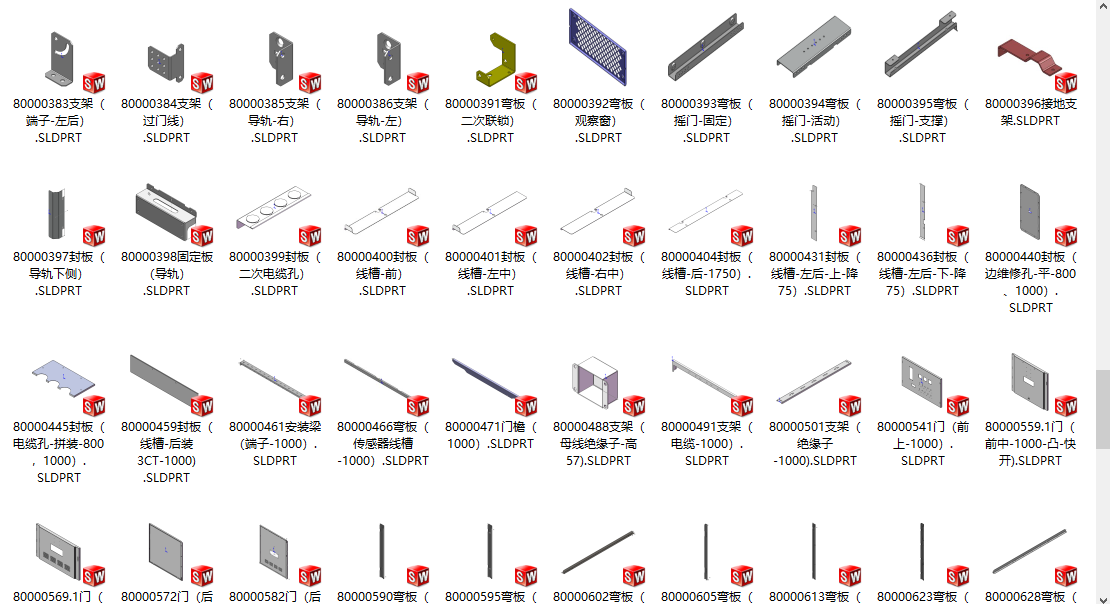

| 212 | 90000001铜排A相主-80x10.SLDPRT | 88.52K |
| 213 | 90000101铜排B相主-80x10.SLDPRT | 87.20K |
| 214 | 90000201铜排C相主-80x10.SLDPRT | 87.22K |
| 215 | 90000343铜排A相母线分支-前-80x10.SLDPRT | 129.14K |
| 216 | 90000344铜排A相母线分支-后-80x10.SLDPRT | 141.12K |
| 217 | 90000348铜排B相母线分支-前-80x10.SLDPRT | 130.25K |
| 218 | 90000349铜排B相母线分支-后-80x10.SLDPRT | 143.56K |
| 219 | 90000353铜排C相母线分支-前-80x10.SLDPRT | 137.12K |
| 220 | 90000354铜排C相母线分支-后-80x10.SLDPRT | 150.77K |
| 221 | 90000360铜排ABC相后CT-前-80x10.SLDPRT | 139.63K |
| 222 | 90000361铜排ABC相后CT-后-80x10.SLDPRT | 140.52K |
| 223 | 90000370铜排ABC相后CT-P2-前-80x10.SLDPRT | 140.80K |
| 224 | 90000371铜排ABC相后CT-P2-后-80x10.SLDPRT | 140.55K |
| 225 | CHJ4-12.250.SLDPRT | 351.94K |
| 226 | LAY7-11BN红钮.SLDPRT | 1.12M |
| 227 | LAY7-11BN绿钮.SLDPRT | 1.12M |
| 228 | LD11-22D红灯.SLDPRT | 1.24M |
| 229 | LD11-22D绿灯.SLDPRT | 1.25M |
| 230 | LD11-22D黄灯.SLDPRT | 1.25M |
| 231 | LZZBJ9-10E1G2500：5.SLDPRT | 227.04K |
| 232 | NP2-3旋钮.SLDPRT | 595.34K |
| 233 | “zongzhuangtu”FC.SLDASM | 17.83M |
| 234 | 三维二维代画（手机淘宝）STP如何打开sw文件重命名.docx | 1.53M |
| 235 | 二次插件座.SLDASM.SLDPRT | 503.18K |
| 236 | 仪表门元器件.png | 25.64K |
| 237 | 传感器140X90.SLDPRT | 309.48K |
| 238 | 使用说明-模型.txt | 1.15K |
| 239 | 保护装置.SLDPRT | 2.38M |
| 240 | 加热器.SLDPRT | 171.48K |
| 241 | 大电流活门机构.png | 61.68K |
| 242 | 带电显示器.SLDPRT | 467.42K |
| 243 | 总装侧视图.png | 77.53K |
| 244 | 总装前视图.png | 43.79K |
| 245 | 总装后视图.png | 28.68K |
| 246 | 总装轴视图.png | 136.64K |
| 247 | 机械代画、模型、插件、外挂；全天在线.url | 191B |
| 248 | 标准建模方式.png | 22.46K |
| 249 | 标记框.SLDPRT | 79.76K |
| 250 | 电流表6L2-A.SLDPRT | 1.04M |
| 251 | 穿墙套管双排.SLDPRT | 595.77K |
| 252 | 绝缘子145X85.SLDPRT | 396.01K |
| 253 | 转换开关.SLDPRT | 596.13K |
| 254 | 连接片.SLDPRT | 585.21K |
| 255 | 钣金清单.png | 67.16K |
| 256 | 铜排总装轴视图.png | 131.99K |
| 257 | 铜排接电缆.SLDPRT | 116.41K |
| 258 | 铜排接电缆下.SLDPRT | 118.41K |
| 259 | 零件模型.png | 99.33K |
此图纸下载需要1金币
立即下载
发布者
2D+3D代画+模型修改 扫码咨询头像
创作: 47094
粉丝: 487
加入时间：2023-05-02
模型信息
图纸ID：2286807
图纸格式：sldprt,sldasm
文件大小：172.59M
所需金币：1
上传时间：2025-06-19 22:32:03
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0.png)
0.png)
0.png)
0_0_364.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.png)
0.jpg)
0.png)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
