自动粉刷机MF（ID:2306769）

机械设备 / 非标机械 / 自动粉刷机MF

©非原创

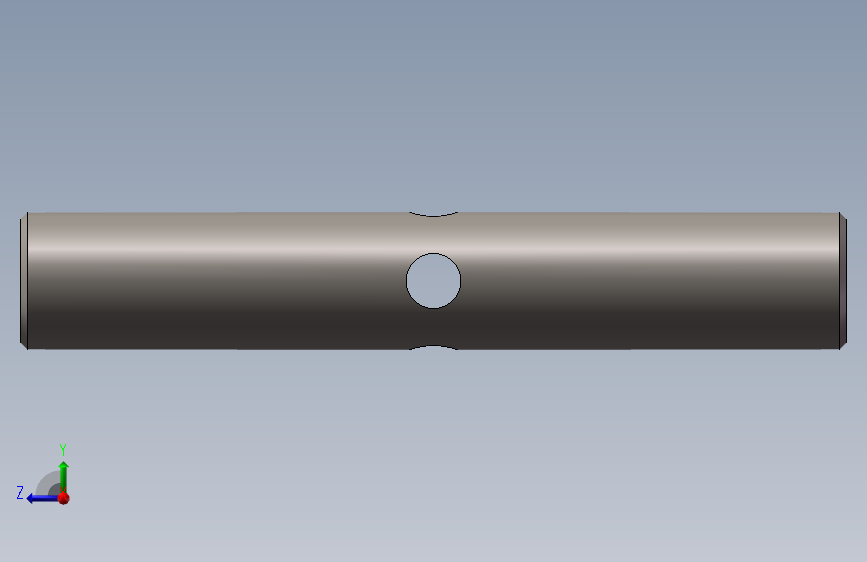

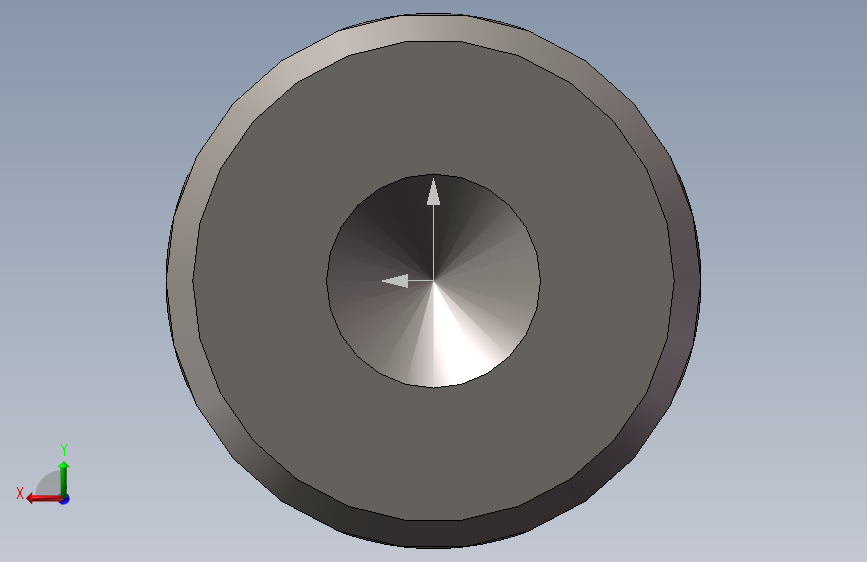

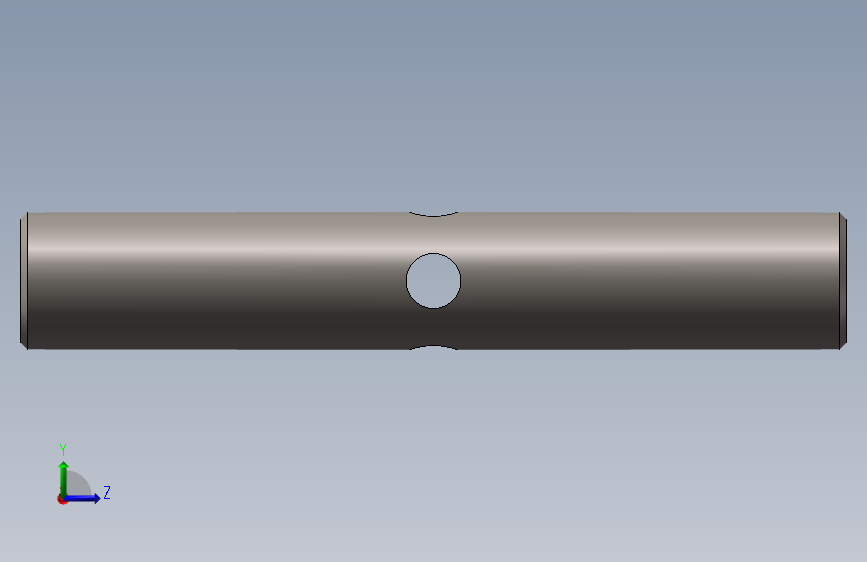

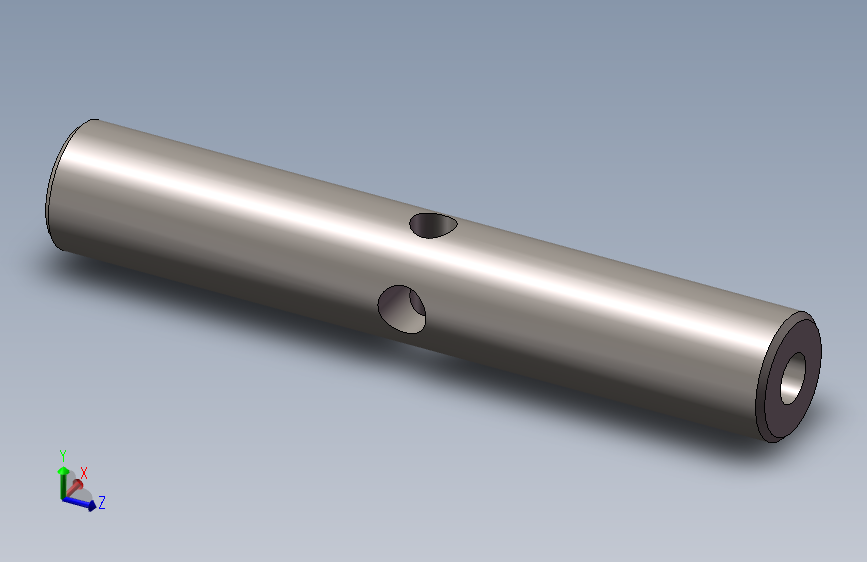

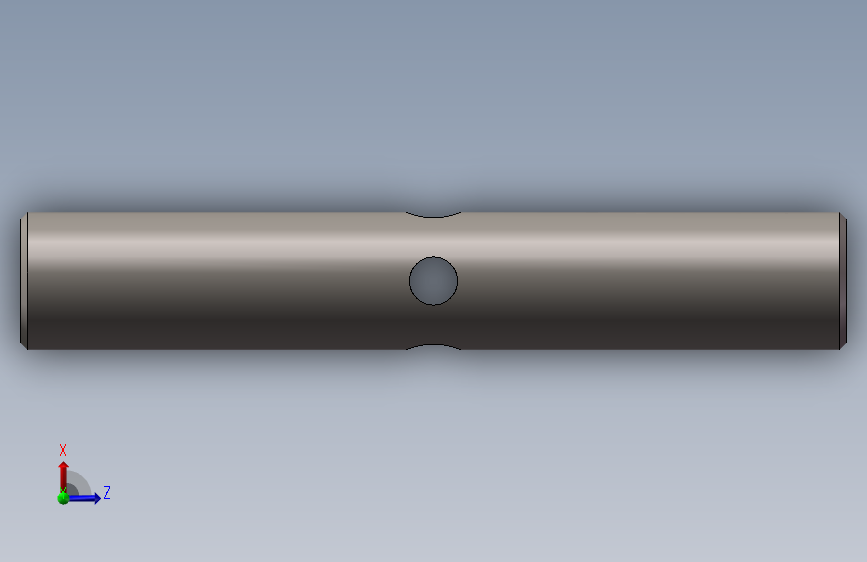

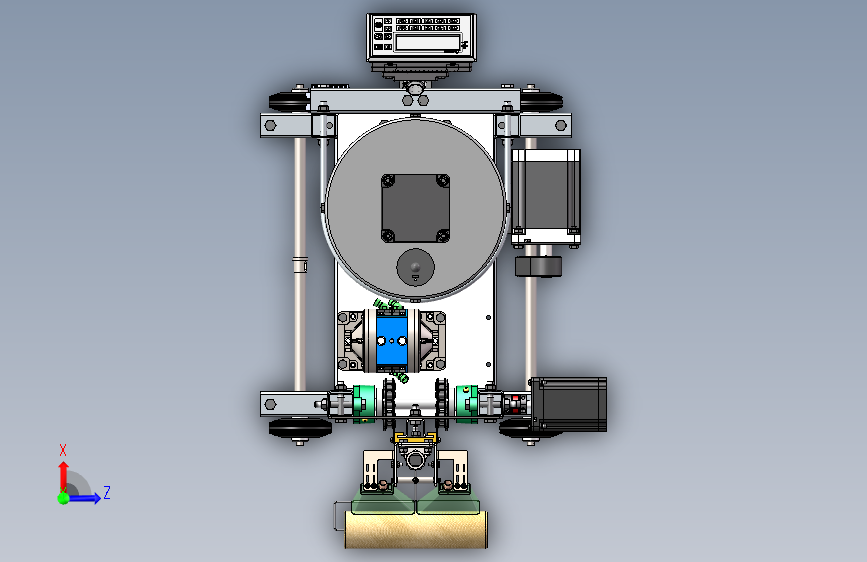

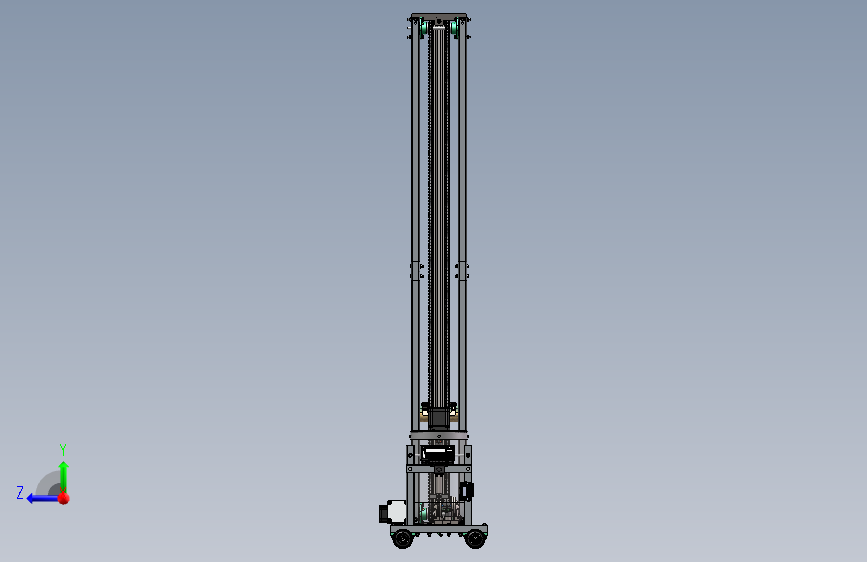

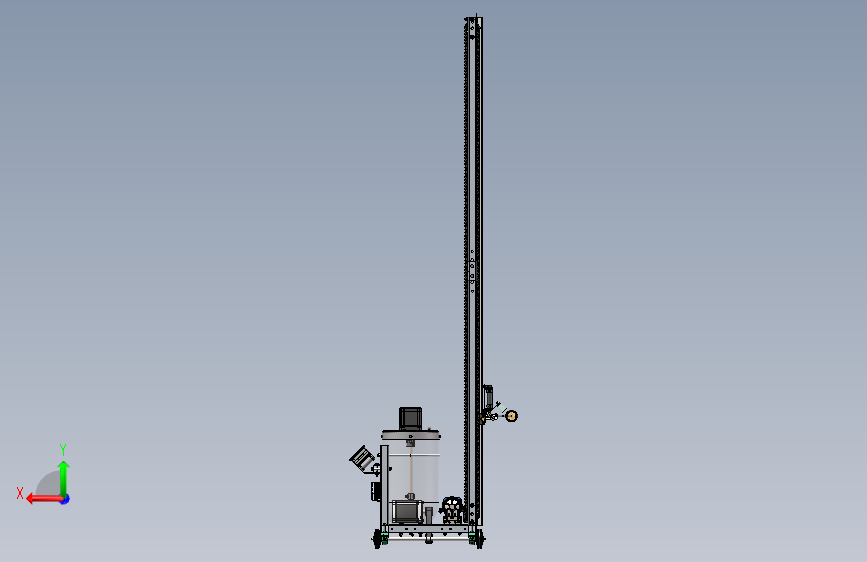

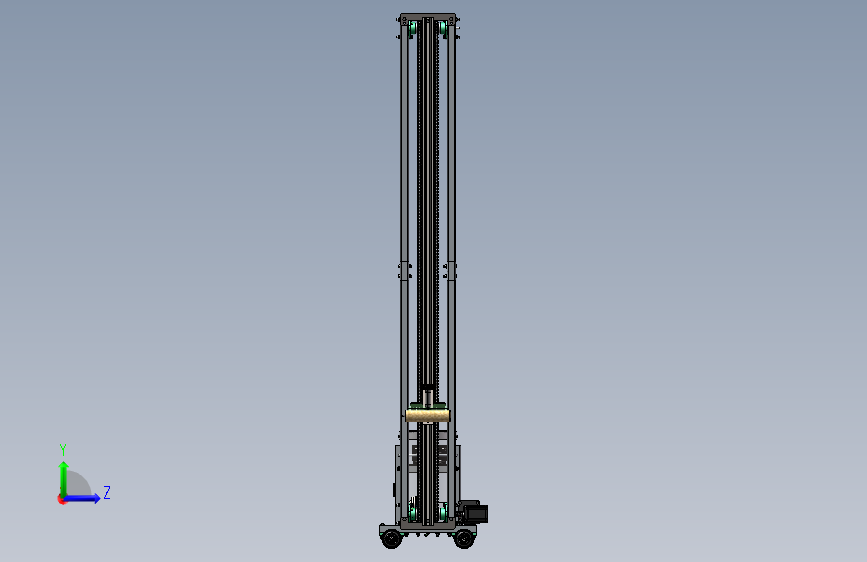

平面图

文件列表

#	文件名称	文件大小
1	0.油漆自动粉刷机总装.SLDASM	20.49M
2	0若打开异常，看这里.txt	318B
3	1.0拌料机构装配.SLDASM	1.06M
4	1.0拌料系统.SLDASM	6B
5	1.1容器体.SLDPRT	179.89K
6	1.2容器体底弯管接头M14x5.5.SLDPRT	295.53K
7	1.3.1容器盖进料塞.SLDPRT	134.90K
8	1.3容器盖.SLDPRT	185.03K
9	1.4搅拌电机110系列两相混合式步进电机[110HS12Z].sldprt	567.69K
10	1.5搅拌轴联轴器梅花型夹持式联轴器[E-CPPC40S-16-19].sldprt	743.75K
11	1.6搅拌叶轮（平直桨式）.SLDPRT	102.18K
12	1.7搅拌轴.SLDPRT	70.82K
13	17506844229983.zip	116.39M
14	2.0出料机构装配.SLDASM	1.29M
15	2.1出料泵RV06气动隔膜泵[RVP-12001-T].sldprt	6.66M
16	3.0举升机构装配.SLDASM	4.22M
17	3.1.1举升电机电机座（钣金件）.sldprt	138.39K
18	3.1举升电机86系列两相混合式步进电机[86HS85D].sldprt	534.55K
19	3.2举升电机带座轴承GB╱T7810-2017[带菱形座轴承UCFLUUCFLU201S].sldprt	300.65K
20	3.2举升电机带座轴承GB╱T7810-2017[带菱形座轴承UCFLUUCFLU201].sldprt	306.16K
21	3.3举升链轮轴.SLDPRT	112.41K
22	3.4举升链轮10A系列传动链轮工艺孔链轮[DSCA10AB-12].SLDPRT	207.75K
23	3.5举升链条标准系列直板链条[DCE10A-1-163]单排.SLDPRT	5.45M
24	3.6举升联轴器梅花型夹持式联轴器[CPPC30-10-12].sldprt	650.39K
25	4.0执行机构装配.SLDASM	2.33M
26	4.10喷嘴定向护罩架-右（钣金）.SLDPRT	116.69K
27	4.11喷嘴定向护罩架-左（钣金）.SLDPRT	120.69K
28	4.1举升滑块-铜质.SLDPRT	108.21K
29	4.2举升链条连接节.SLDPRT	96.20K
30	4.3刷筒抬头气缸-铝合金迷你型CTMAL系列气缸[CTMAL-20x25-S-CA-LB].SLDPRT	296.30K
31	4.4执行机构安装板（钣金件）.SLDPRT	154.61K
32	4.5毛刷抬头轴.SLDPRT	116.00K
33	4.6毛刷9寸（示意-外购）.SLDPRT	297.26K
34	4.7毛刷回程弹簧（拉伸弹簧D10xd1x14圈x35自由长度）.SLDPRT	1.35M
35	4.8喷嘴（示意-外购）.SLDPRT	204.38K
36	4.9喷嘴定向护罩.SLDPRT	218.26K
37	5.0行走平台装配.SLDASM	12.84M
38	5.1.1行走电机电机座（钣金件）.sldprt	123.24K
39	5.1行走电机110系列两相混合式步进电机[110HS20].sldprt	564.99K
40	5.2行走同步带S8M型橡胶同步带.sldprt	719.81K
41	5.3行走同步带轮-主动[18-S8M-33NF].sldprt	372.93K
42	5.4行走同步带轮-从动[18-S8M-33NF].sldprt	370.37K
43	5.5行走主动轴.SLDPRT	136.83K
44	5.6行走从动轴.SLDPRT	136.83K
45	5.7行走橡胶轮RE.E3硫化橡胶滚轮[RE.E3-100-RBL].SLDPRT	324.42K
46	5.8行走轮带座轴承GB╱T7810-1995[带立式座轴承[UCP]UCP202].sldprt	422.29K
47	5.9.10龙门架-轨道GB╱T6723-2017[冷弯外卷边槽钢CWCW30×30×16×2.5].sldprt	87.35K
48	5.9.11操作面板支架.SLDPRT	101.45K
49	5.9.1轴承架40x2x500（轴承梁）.SLDPRT	102.86K
50	5.9.2轴承架40x2x408（连接梁）.SLDPRT	149.97K
51	5.9.3机架底托板488x250x3.SLDPRT	211.27K
52	5.9.4容器架40x2x408（容器梁-竖）.SLDPRT	89.49K
53	5.9.5容器架40x2x336（容器梁-横）.SLDPRT	97.62K
54	5.9.6容器架R155.5x10（U型夹）.SLDPRT	99.65K
55	5.9.7龙门架-竖40x2x1300.SLDPRT	110.07K
56	5.9.8龙门架-竖-连接件44x2x100.SLDPRT	97.37K
57	5.9.9龙门架-横板梁.SLDPRT	102.56K
58	6.1.1螺栓M8x20[GB╱T5785-2016].sldprt	234.63K
59	6.1.2螺栓M8x30[GB╱T5785-2016].sldprt	232.44K
60	6.1.3螺栓M8x65[GB╱T5785-2016].sldprt	232.92K
61	6.1螺母M8-法兰面锁紧式[GB╱T6187.2-2000].sldprt	174.70K
62	6.2.1螺栓M10x25[GB╱T5785-2016].sldprt	231.12K
63	6.2.2螺栓M10x35[GB╱T5785-2016].sldprt	205.73K
64	6.2.3螺栓M10x40[GB╱T5785-2016].sldprt	204.91K
65	6.2.4螺栓M10x55[GB╱T5785-2016].sldprt	203.48K
66	6.2.5螺栓M10x75[GB╱T5785-2016].sldprt	220.91K
67	6.2.6螺栓M10x95[GB╱T5785-2016].sldprt	216.61K
68	6.2螺母M10-法兰面锁紧式[GB╱T6187.2-2000].sldprt	205.41K
69	6.3.1螺栓M5x25[GB╱T5781-2000].sldprt	207.14K
70	6.3.2螺栓M5x15[GB╱T5781-2000].sldprt	207.73K
71	6.3螺母M5-法兰面锁紧式[GB╱T6177.1-2016].sldprt	126.57K
72	6.4十字螺栓垫片组合M4x10[GB／T9074].SLDPRT	149.65K
73	6.5PLC可编程控制器[DVP28SS2].SLDPRT	6.93M
74	6.6控制面板[TP04P-32TP1R].SLDPRT	15.03M
75	zongzhuangtu.SLDPRT	116.00K
